Daewoo Matiz. ЭЛЕКТРОСХЕМЫ - ЧАСТЬ 3

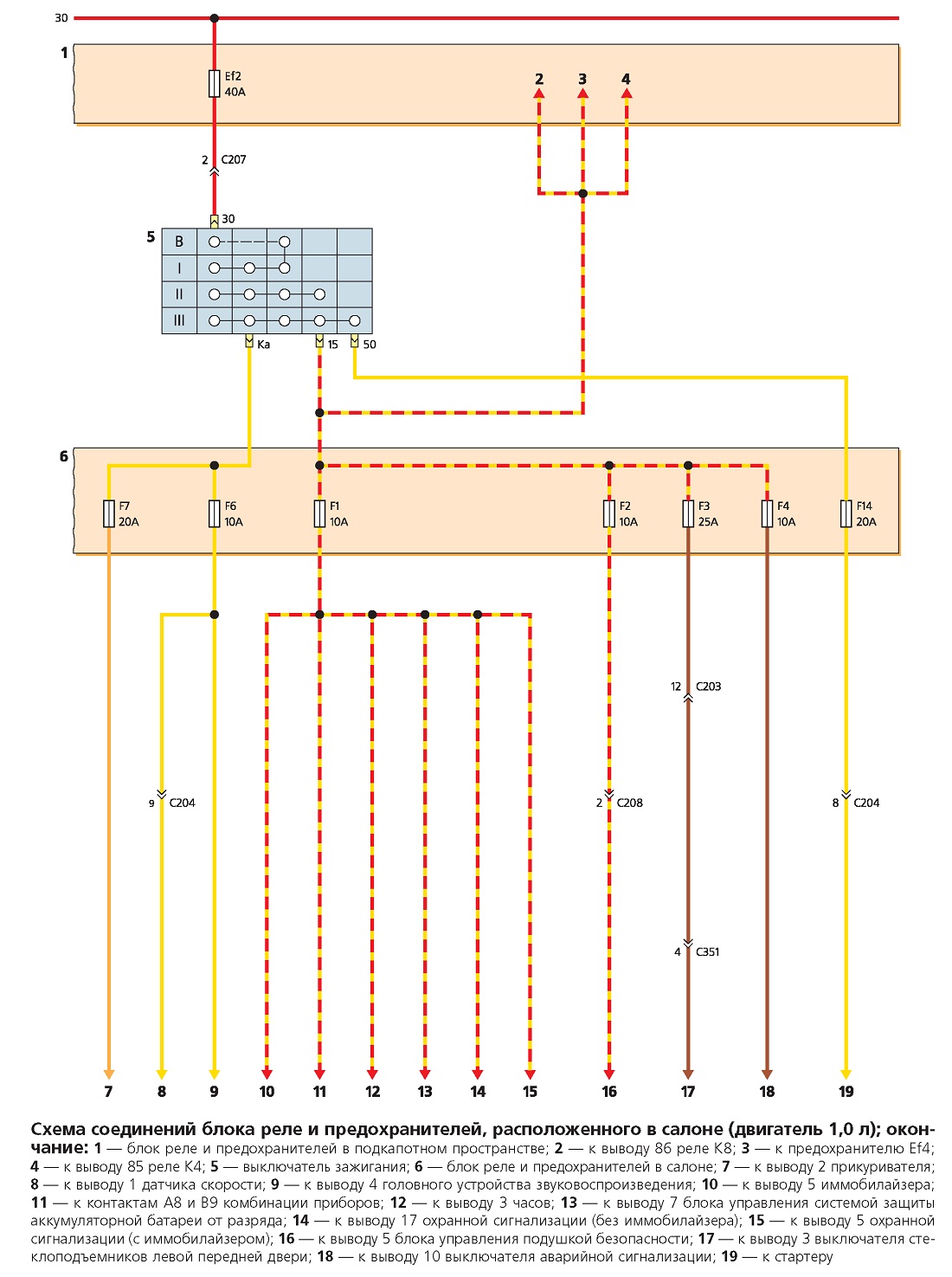

Daewoo Matiz. Электросхема соединений блоков реле и предохранителей (двигатель 0,8 л): 1 — аккумуляторная батарея; 2 — блок реле и предохранителей в подкапотном пространстве; 3 — переключатель света фар; 4 — выключатель зажигания; 5 — блок реле и предохранителей в салоне

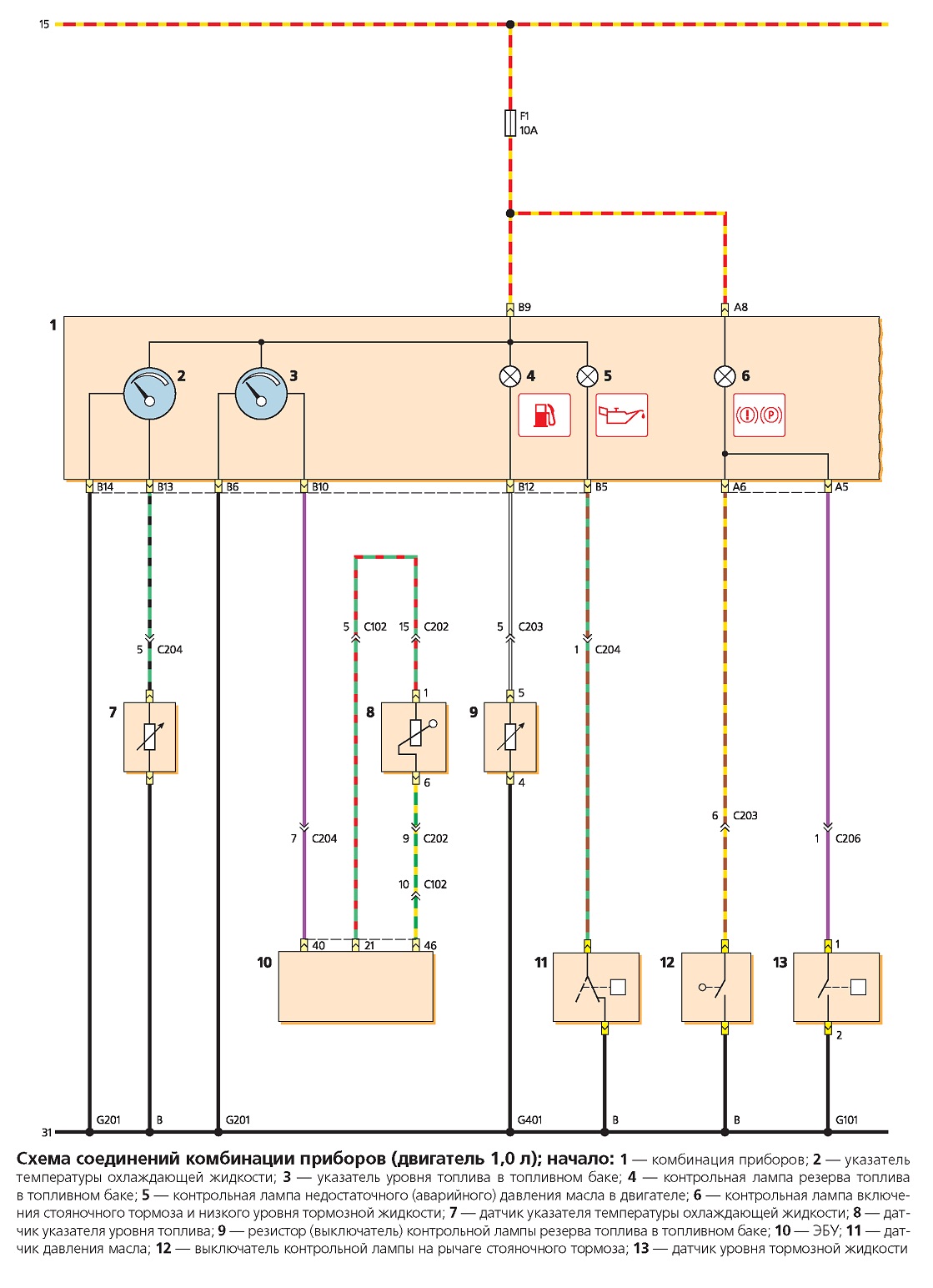

Daewoo Matiz. Электросхема соединений комбинации приборов (двигатель 1,0 л); начало

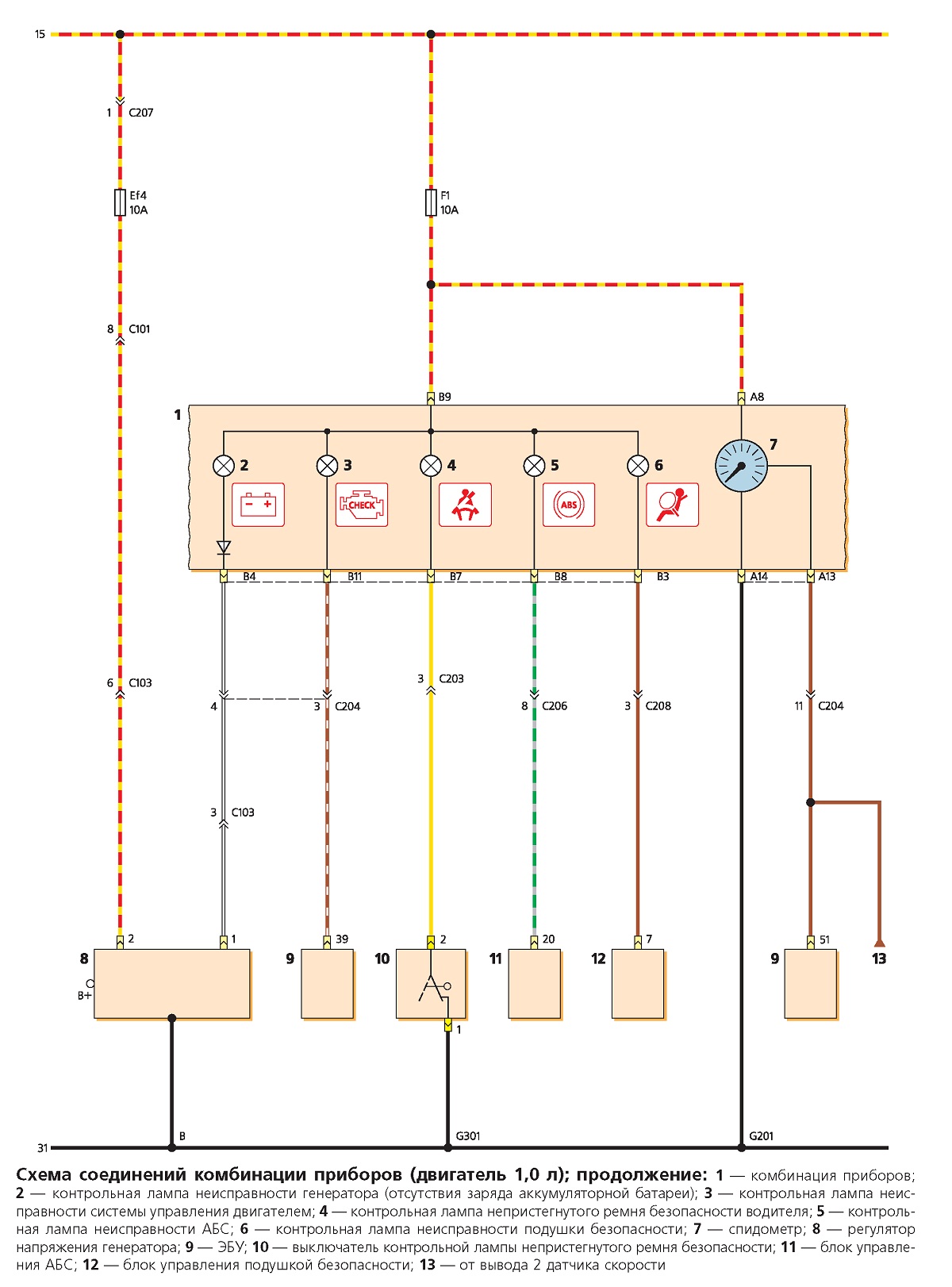

Daewoo Matiz. Электросхема соединений комбинации приборов (двигатель 1,0 л); продолжение: 1 — комбинация приборов; 2 — контрольная лампа неисправности генератора (отсутствия заряда аккумуляторной батареи); 3 — контрольная лампа неисправности системы управления двигателем; 4 — контрольная лампа непристегнутого ремня безопасности водителя; 5 — контрольная лампа неисправности АБС; б — контрольная лампа неисправности подушки безопасности; 7 — спидометр; 8 — регулятор напряжения генератора; 9 — ЭБУ; 10 — выключатель контрольной лампы непристегнутого ремня безопасности; 11 — блок управления АБС; 12 — блок управления подушкой безопасности; 13 — от вывода 2 датчика скорости

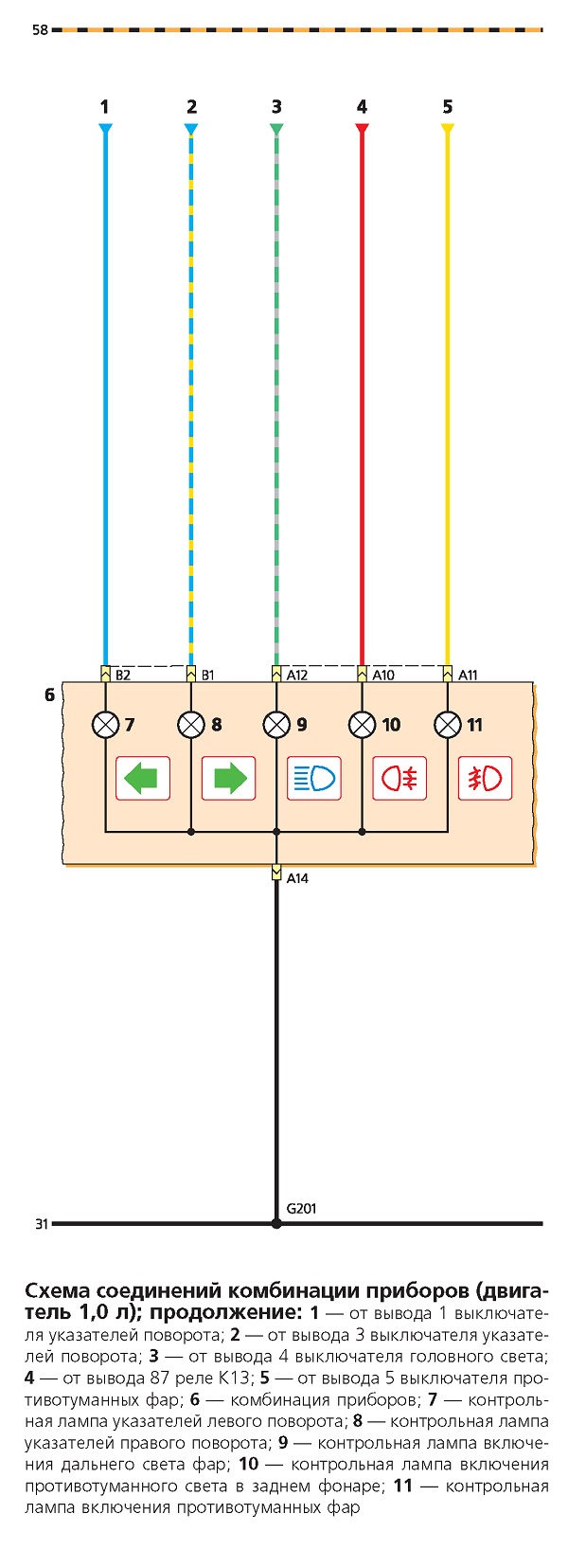

Daewoo Matiz. Электросхема соединений комбинации приборов (двигатель 1,0 л); Продолжение: 1 — от вывода 1 выключателя указателей поворота; 2 — от вывода 3 выключателя указателей поворота; 3 — от вывода 4 выключателя головного света;
4 — от вывода 87 реле К13; 5 — от вывода 5 выключателя противотуманных фар; 6 — комбинация приборов; 7 — контрольная лампа указателей левого поворота; 8 — контрольная лампа указателей правого поворота; 9— контрольная лампа включения дальнего света фар; 10 — контрольная лампа включения противотуманного света в заднем фонаре; 11 — контрольная лампа включения противотуманных фар

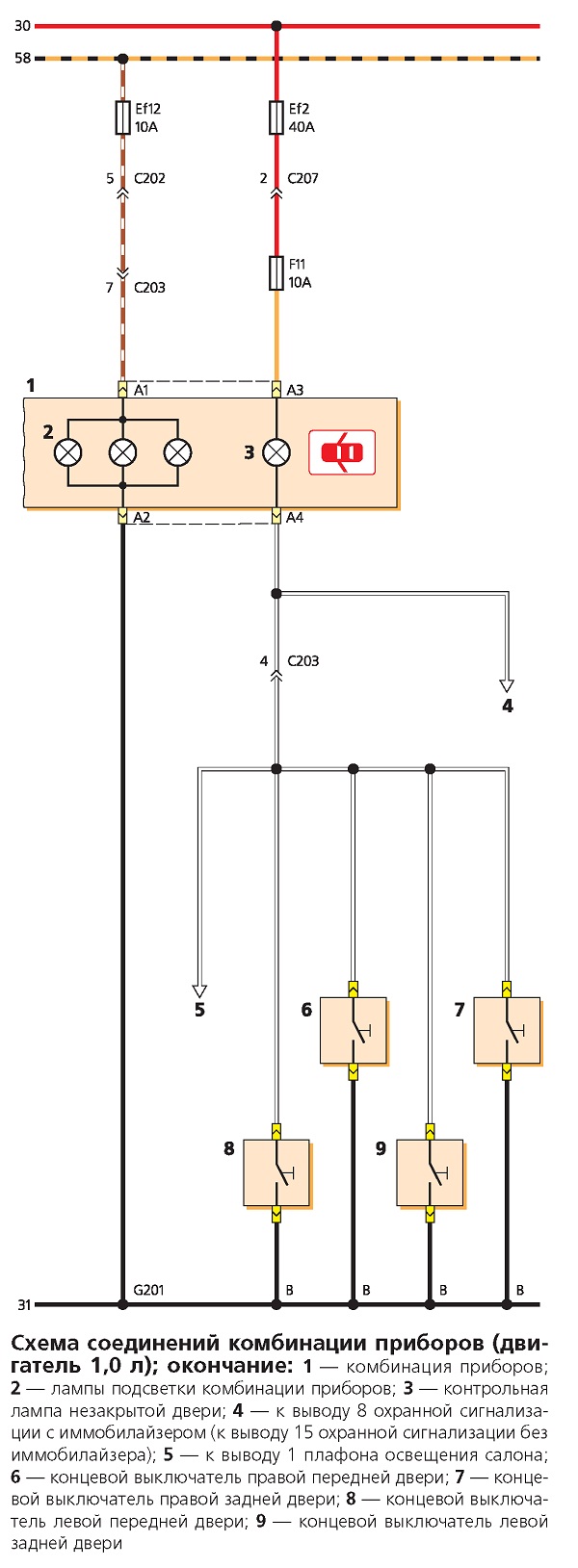

Daewoo Matiz. Электросхема соединений комбинации приборов (двигатель 1,0 л); окончание: 1 — комбинация приборов; 2 — лампы подсветки комбинации приборов; 3 — контрольная лампа незакрытой двери; 4 — к выводу 8 охранной сигнализации с иммобилайзером (к выводу 15 охранной сигнализации без иммобилайзера); 5 — к выводу 1 плафона освещения салона;
6 — концевой выключатель правой передней двери; 7 — концевой выключатель правой задней двери; 8 — концевой выключатель левой передней двери; 9 — концевой выключатель левой задней двери

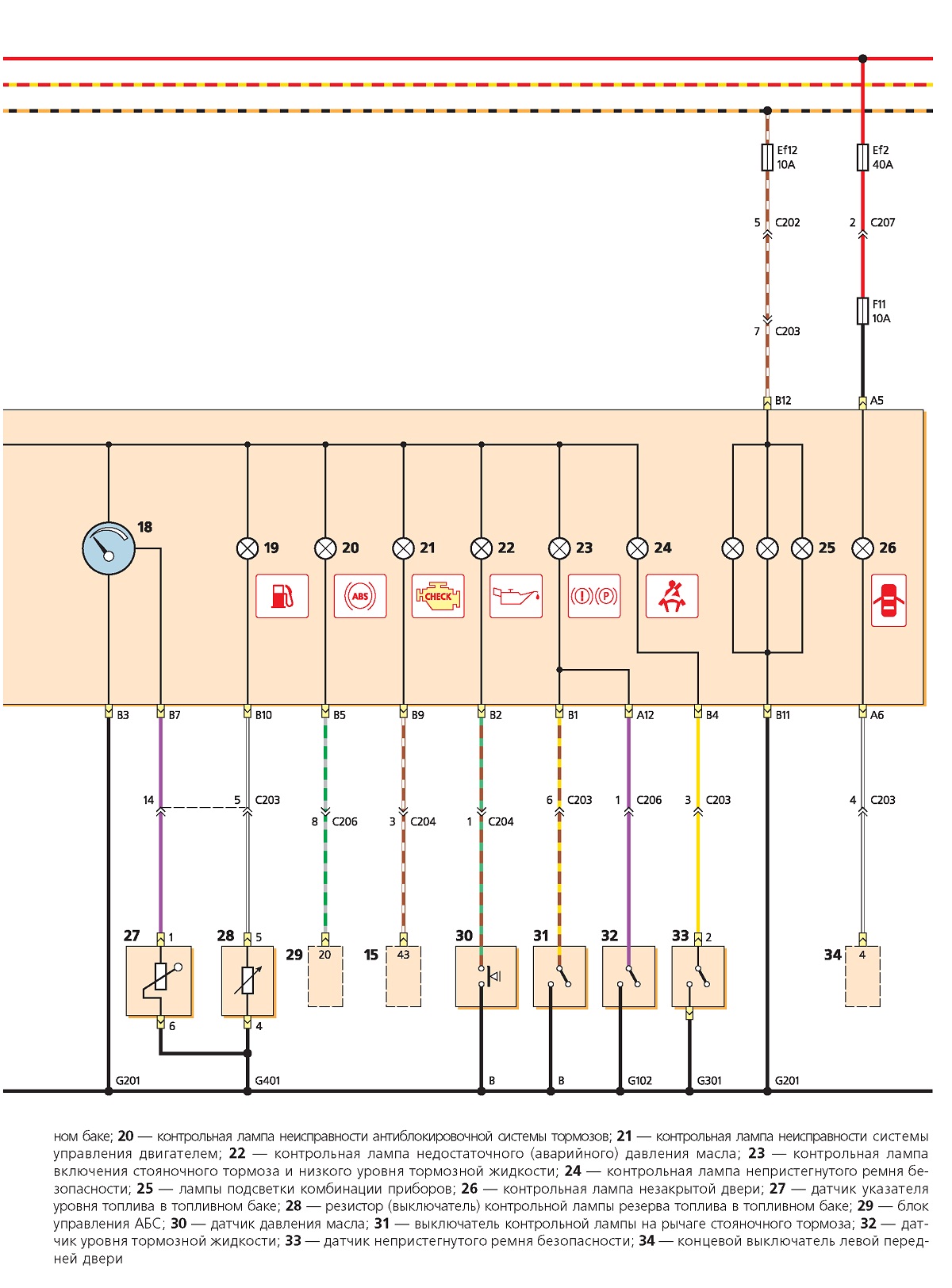

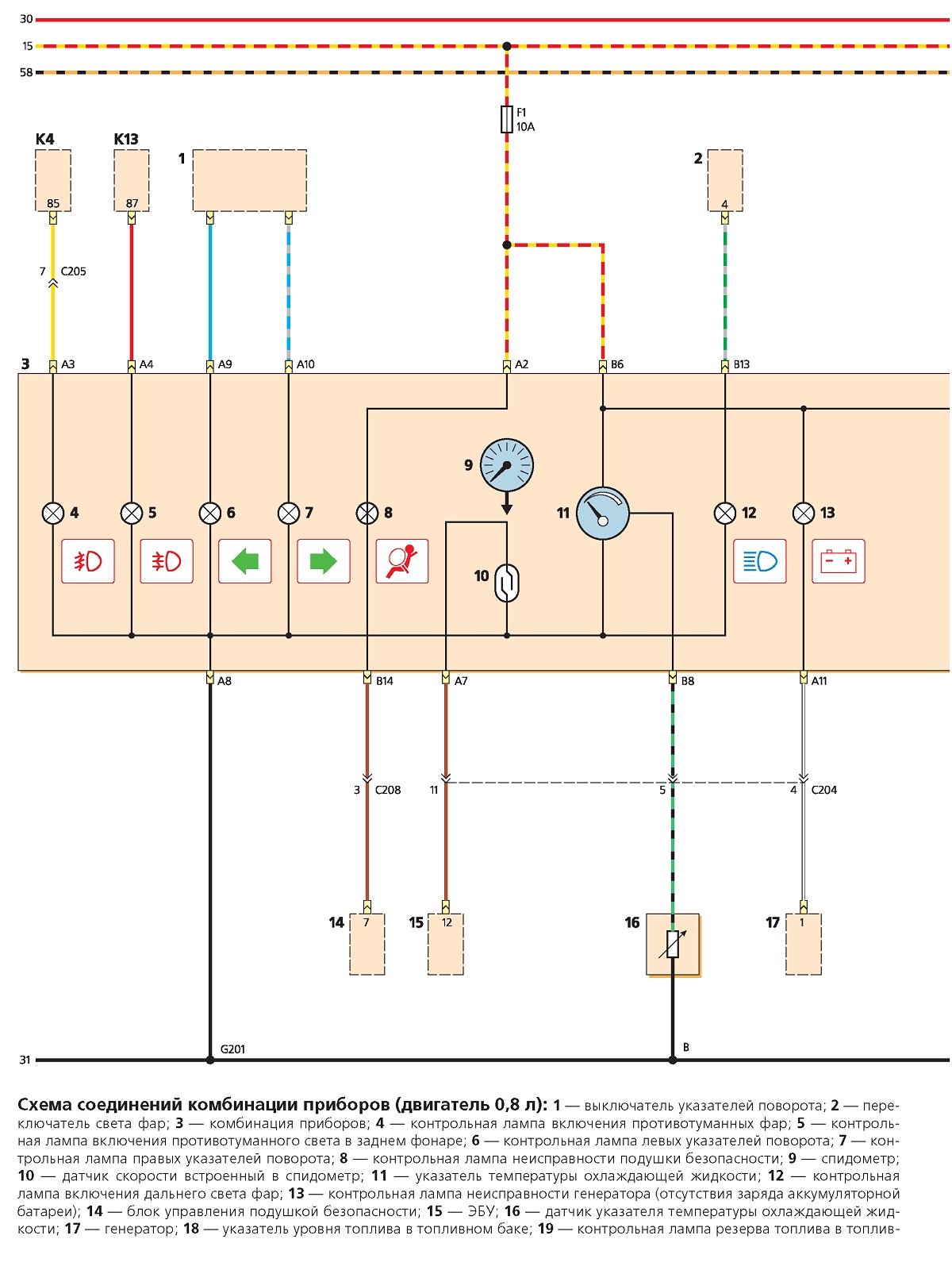

Daewoo Matiz. Электросхема соединений комбинации приборов (двигатель 0,8 л):

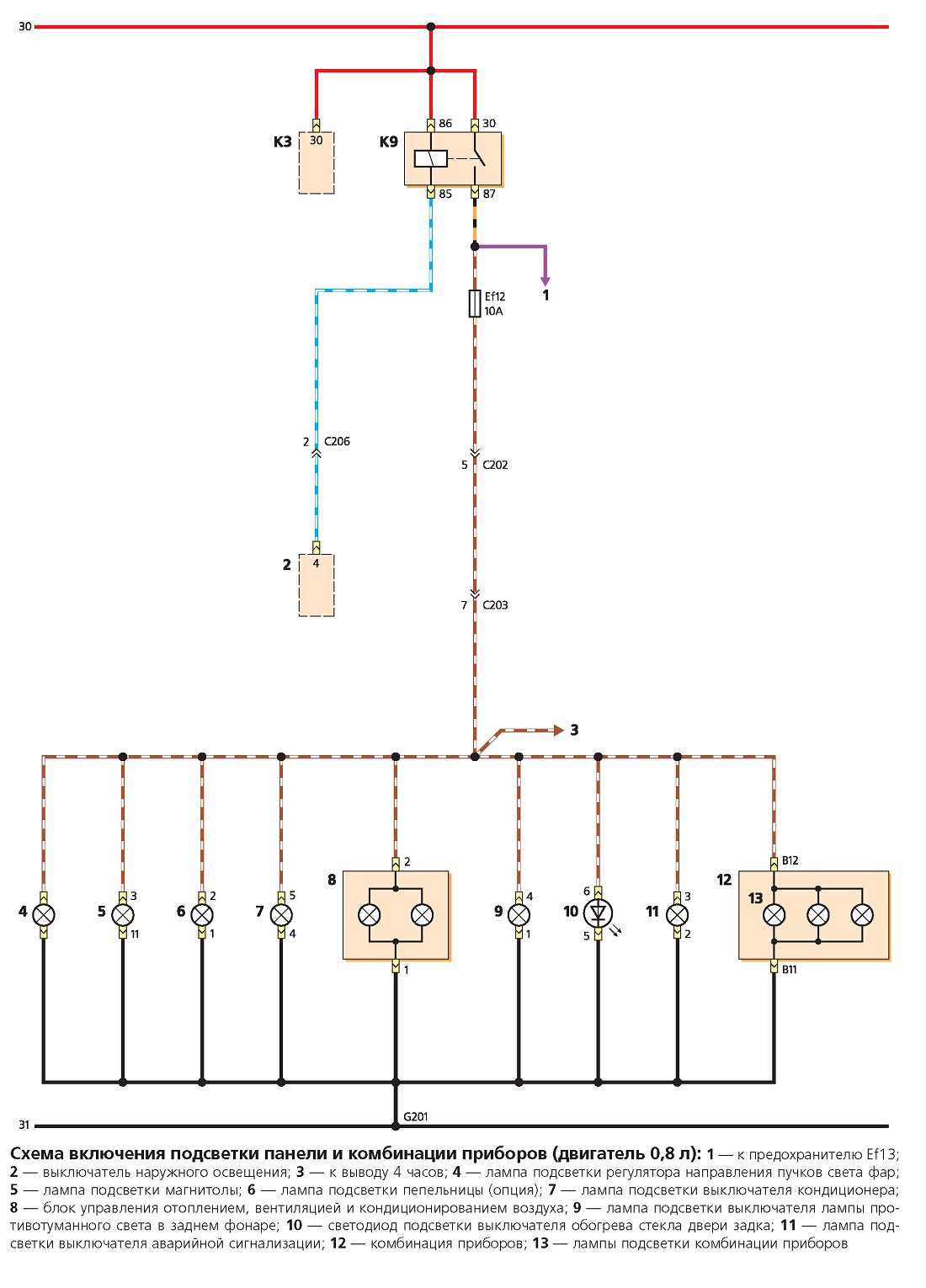

Daewoo Matiz. Электросхема включения подсветки панели и комбинации приборов (двигатель 0,8 л): 1 — к предохранителю Ef13; 2 — выключатель наружного освещения; 3 — к выводу 4 часов; 4 — лампа подсветки регулятора направления пучков света фар;

5 — лампа подсветки магнитолы; 6 — лампа подсветки пепельницы (опция); 7 — лампа подсветки выключателя кондиционера;

8 — блок управления отоплением, вентиляцией и кондиционированием воздуха; 9 — лампа подсветки выключателя лампы противотуманного света в заднем фонаре; 10 — светодиод подсветки выключателя обогрева стекла двери задка; 11 — лампа подсветки выключателя аварийной сигнализации; 12 — комбинация приборов; 13 — лампы подсветки комбинации приборов

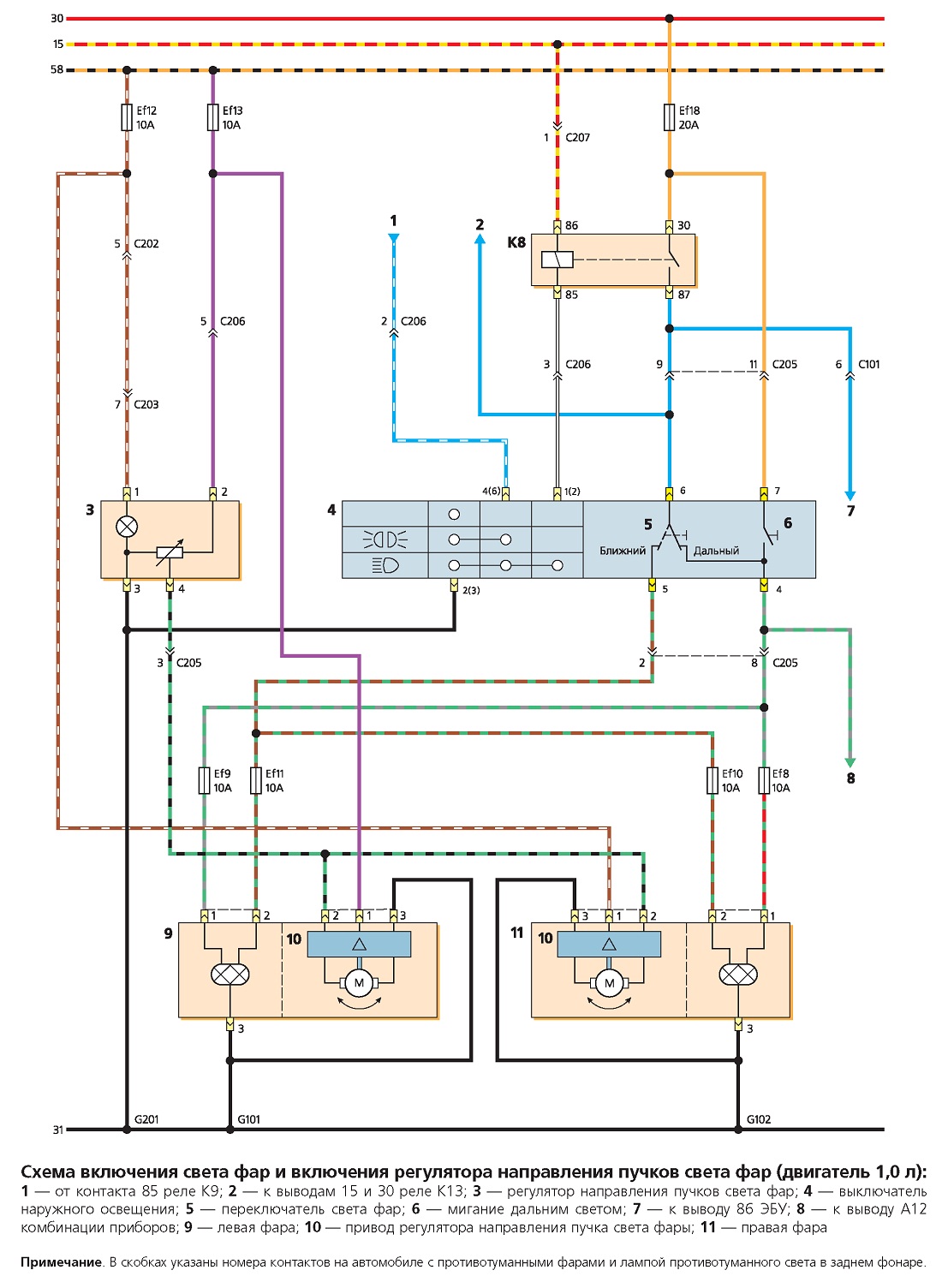

Daewoo Matiz. Электросхема включения света фар и включения регулятора направления пучков света фар (двигатель 1,0 л):
1 — от контакта 85 реле К9; 2 — к выводам 1 5 и 30 реле К13; 3 — регулятор направления пучков света фар; 4 — выключатель наружного освещения; 5 — переключатель света фар; б — мигание дальним светом; 7 — к выводу 86 ЭБУ; 8 — к выводу А12 комбинации приборов; 9 — левая фара; 10— привод регулятора направления пучка света фары; 11 — правая фара
Примечание. В скобках указаны номера контактов на автомобиле с противотуманными фарами и лампой противотуманного света в заднем фонаре.

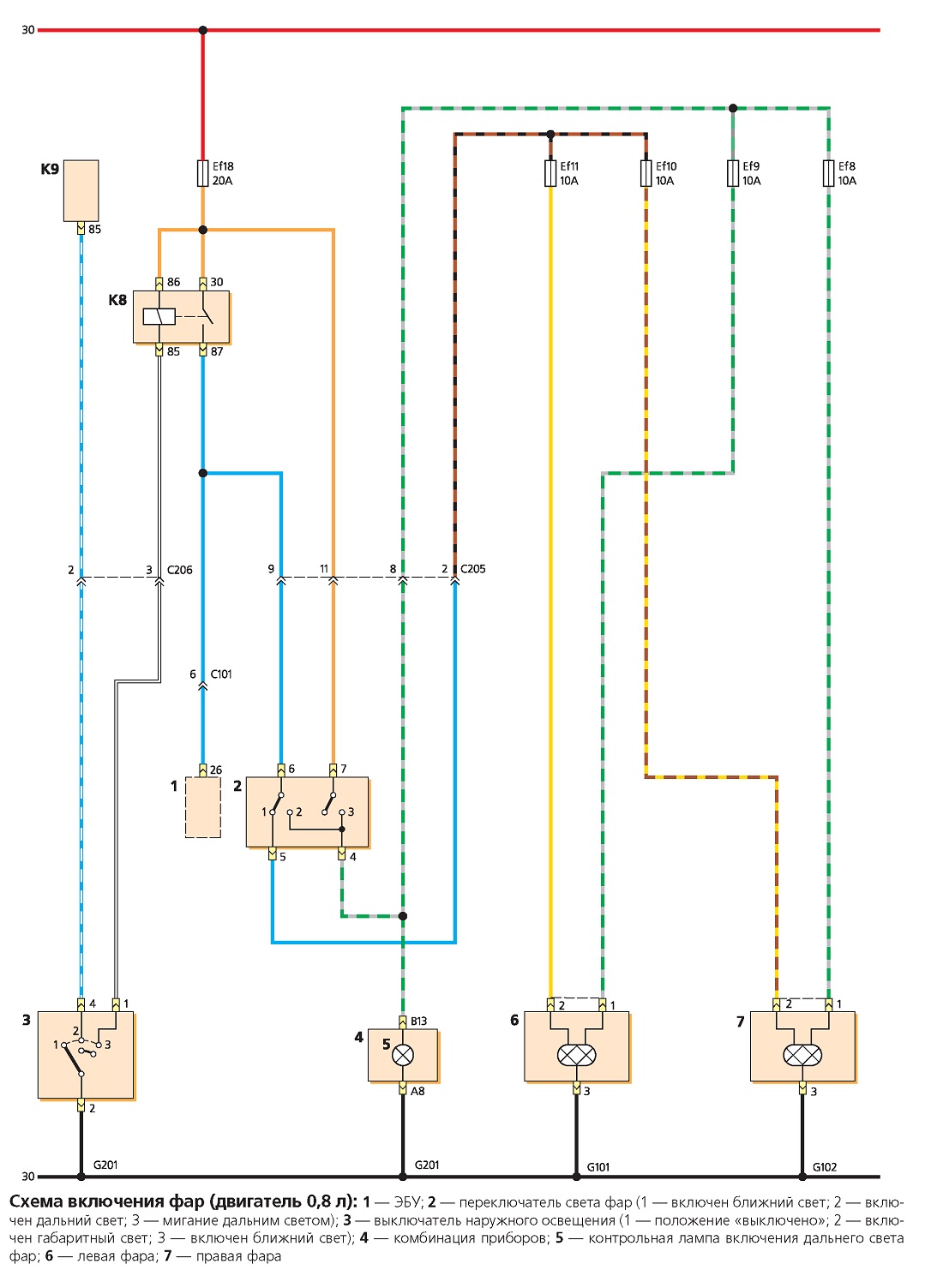

Daewoo Matiz. Электросхема включения фар (двигатель 0,8 л): 1 — ЭБУ; 2 — переключатель света фар (1 — включен ближний свет; 2 — включен дальний свет; 3 — мигание дальним светом); 3 — выключатель наружного освещения (1 — положение «выключено»; 2 — включен габаритный свет; 3 — включен ближний свет); 4 — комбинация приборов; 5 — контрольная лампа включения дальнего света фар; 6 — левая фара; 7 — правая фара
