Daewoo Matiz. РАСПОЛОЖЕНИЕ ОСНОВНЫХ УЗЛОВ И АГРЕГАТОВ АВТОМОБИЛЯ

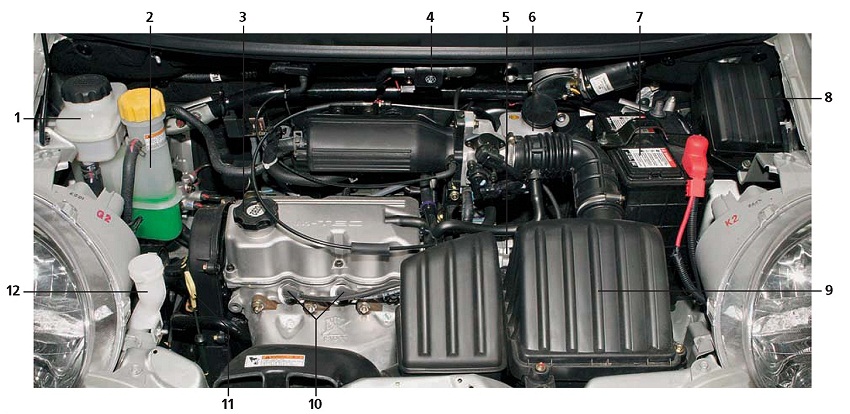

Расположение узлов и агрегатов в моторном отсеке автомобиля с двигателем 1,0 л: 1 — бачок гидроусилителя рулевого управления; 2 — расширительный бачок системы охлаждения двигателя; 3 — крышка маслозаливной горловины двигателя; 4 — блок катушек зажигания; 5 — бачок гидропривода тормозной системы; б — аккумуляторная батарея; 7 — блок реле и предохранителей; 8 — воздушный фильтр; 9 — свечи зажигания; 10 — указатель уровня масла в двигателе (измерительный щуп); 11 — бачок омывателей ветрового стекла и стекла двери задка

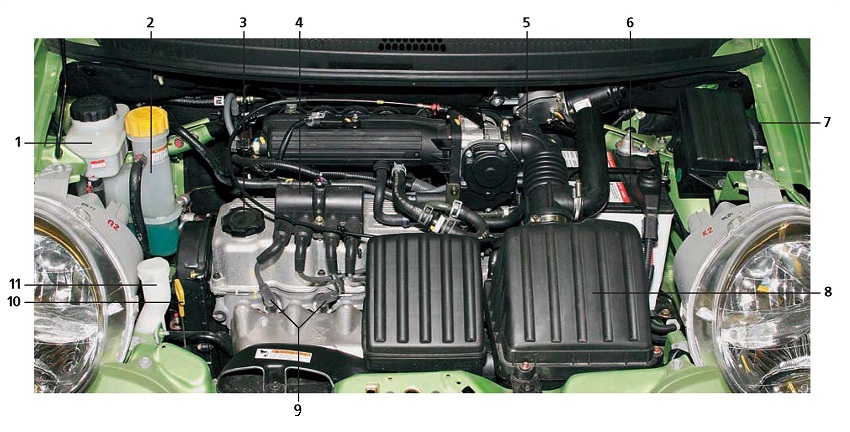

Расположение узлов и агрегатов в моторном отсеке автомобиля с двигателем 0,8 л: 1 — бачок гидроусилителя рулевого управления; 2 — расширительный бачок системы охлаждения двигателя; 3 — крышка маслозаливной горловины двигателя; 4 — катушка зажигания; 5 — датчик-распределитель зажигания; 6 — бачок гидропривода тормозной системы; 7 — аккумуляторная батарея; 8 — блок реле и предохранителей; 9 — воздушный фильтр; 10 — свечи зажигания; 11 — указатель уровня масла в двигателе (измерительный щуп); 12 — бачок омывателей ветрового стекла и стекла двери задка

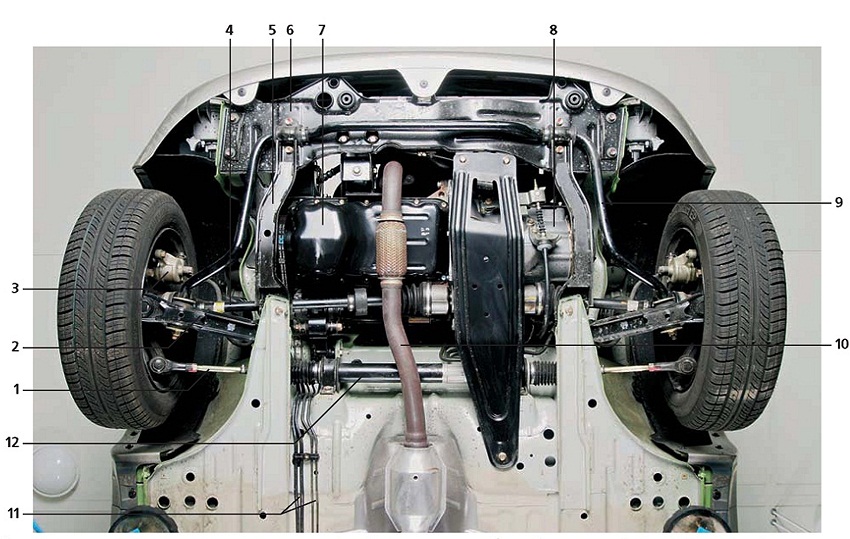

Расположение узлов и агрегатов в передней части автомобиля (вид снизу): 1 — рулевая тяга; 2 — рычаг передней подвески; 3 — тормозной механизм переднего колеса; 4 — вал привода переднего колеса; 5 — удлинитель лонжерона; б — подрамник; 7 — двигатель; 8 — коробка передач; 9 — штанга стабилизатора поперечной устойчивости; 10 — промежуточная труба системы выпуска отработавших газов; 11 — трубки системы питания и тормозной системы; 12 — рулевой механизм

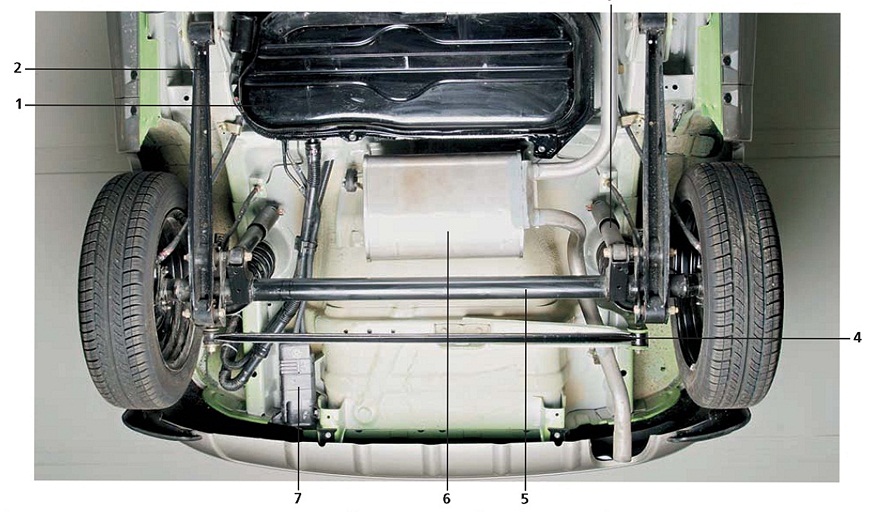

Расположение узлов и агрегатов в задней части автомобиля (вид снизу): 1 — топливный бак; 2 — продольный рычаг задней подвески; 3 — амортизатор задней подвески; 4 — поперечная штанга задней подвески; 5 — балка задней подвески; 6 — основной глушитель системы выпуска отработавших газов; 7 — адсорбер системы улавливания паров топлива
