Daewoo Matiz. Блок управления системой отопления, вентиляции и кондиционирования воздуха

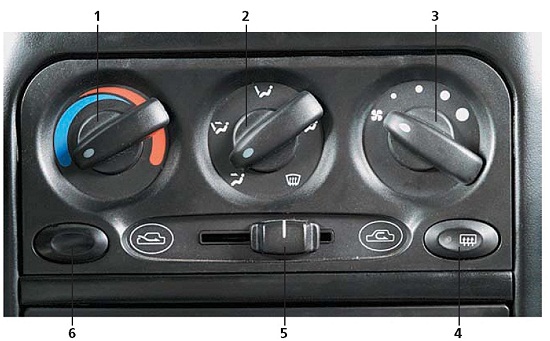

Блок управления отоплением, вентиляцией (для автомобиля без кондиционера): 1 — регулятор температуры воздуха; 2 — регулятор распределения потоков воздуха; 3 — переключатель режимов работы вентилятора; 4 — кнопка включения обогрева стекла двери задка; 5 — рычаг включения режима рециркуляции воздуха; 6 — заглушка (на автомобиле с кондиционером установлен выключатель кондиционера)
Регулятор температуры воздуха обеспечивает плавное изменение температуры поступающего в салон воздуха.
Для повышения температуры воздуха поворачиваем рукоятку регулятора вправо, в красный сектор шкалы, а для снижения температуры воздуха влево, в синий сектор. Регулятор распределения потоков воздуха имеет пять фиксированных позиций направления воздушных потоков:
— в зону расположения головы. Через центральные и боковые дефлекторы воздушный поток поступает в верхнюю часть салона автомобиля.
— в зону расположения ног/головы. Через центральные и боковые дефлекторы воздушный поток направляется в верхнюю часть салона автомобиля и через нижние дефлекторы в зону расположения ног водителя и переднего пассажира.
— в зону расположения ног. Воздушный поток поступает через нижние дефлекторы в зону расположения ног водителя и переднего пассажира.
— в область ног/ветрового стекла и боковых стекол.
Воздушный поток через нижние дефлекторы поступает в зону расположения ног водителя и переднего пассажира, а также к ветровому стеклу и стеклам дверей автомобиля.
— к дефлекторам обдува ветрового стекла и боковых стекол. Через дефлекторы воздушный поток поступает только к ветровому стеклу и стеклам дверей автомобиля. Переключатель режимов работы вентилятора обеспечивает включение четырех скоростей вращения. Интенсивность подачи воздуха в салон регулируем поворотом рукоятки переключателя режимов работы вентилятора. Поворачивая рукоятку переключателя по часовой стрелке, увеличиваем скорость вращения вентилятора.
