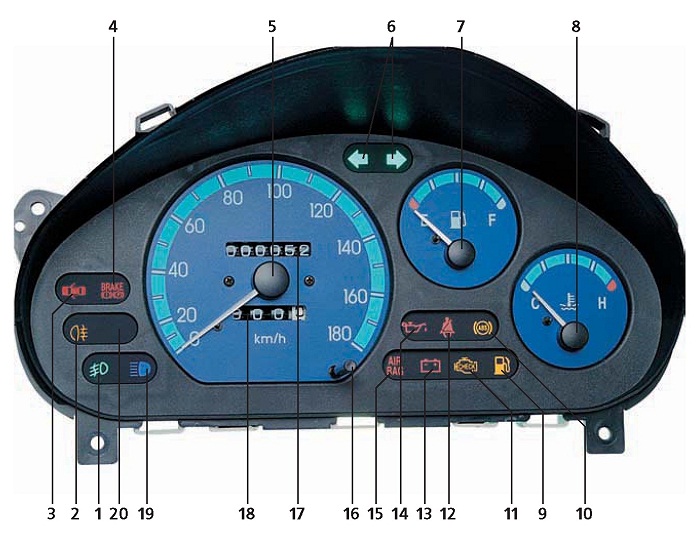

Daewoo Matiz. Комбинация приборов

1 — контрольная лампа включения противотуманных фар.
Лампа загорается зеленым светом при включении противотуманных фар.
2 — контрольная лампа включения противотуманного света в заднем фонаре (для автомобиля с механической коробкой передач*). Лампа загорается оранжевым светом при включении противотуманного света в заднем фонаре.
3 — контрольная лампа незакрытой двери. Лампа загорается красным светом при открытой или неплотно закрытой водительской или одной из пассажирских дверей.
4 — контрольная лампа включения стояночного тормоза и уровня тормозной жидкости. Лампа загорается красным светом при включении стояночного тормоза, а также при понижении уровня жидкости в бачке гидропривода тормозов ниже метки «MIN», при этом зажигание должно быть включено.
5 — спидометр (указатель скорости движения автомобиля).
6 — контрольные лампы указателей поворота и аварийной световой сигнализации. Лампы загораются мигающим зеленым светом при переводе рычага указателей поворота в верхнее или нижнее положение, а также при включении аварийной сигнализации; частое мигание указывает на неисправность одной из ламп указателей поворота.
7 — указатель уровня топлива в топливном баке.
8 — указатель температуры охлаждающей жидкости двигателя. Если стрелка указателя перешла в красный сектор шкалы, значит двигатель перегревается. В этом случае следует прекратить движение, проверить уровень охлаждающей жидкости в расширительном бачке, исправность термостата и вентилятора радиатора системы охлаждения.
9 — контрольная лампа резерва топлива в топливном баке.
Лампа загорается желтым светом, если в топливном баке осталось менее 5 л топлива.
Не следует допускать полной (до остановки двигателя) выработки топлива. Это ведет к ускоренному износу электрического топливного насоса.
10 — контрольная лампа неисправности антиблокировочной системы тормозов (для автомобилей с АБС, на автомобилях без АБС в этом месте лампа отсутствует).
11 — контрольная лампа неисправности системы управления двигателем (СУД). При отсутствии неисправностей лампа загорается желтым светом при включении зажигания примерно на 4 с и гаснет. Также не является признаком неисправности включение лампы на короткое время с последующим ее выключением. Длительное горение лампы во время работы двигателя свидетельствует о наличии неисправности в системе управления двигателем. При этом можно продолжать движение, так как электронный блок управления двигателем переходит на резервный (аварийный) режим работы. Определяем и устраняем неисправность (см. «Диагностика неисправностей», с. 186), или обращаемся на СТО.
Лампа загорается голубым светом при включении дальнего света фар.
20 — резерв (для автомобиля с механической коробкой передач)*.
* На автомобиле с автоматической коробкой передач здесь расположена контрольная лампа блокирования включение повышающей передачи с символом в виде букв «О/D OFF» (см. «Рычаг выбора передач (автоматическая коробка передач)», с. 22).

* На автомобиле с автоматической коробкой передач здесь расположена контрольная лампа блокирования включения повышающей передачи с символом в виде букв «О/D OFF» (см. «Рычаг выбора передач (автоматическая коробка передач)», с. 22).
