РУЛЕВАЯ КОЛОНКА

Chevrolet Cruze. СНЯТИЕ И УСТАНОВКА РУЛЕВОГО КОЛЕСА

Вам потребуются: стержень подходя­щего диаметра, ключ TORX Т50.

1.      Отсоедините провод от клеммы «минус» аккумуляторной батареи.

ПРЕДУПРЕЖДЕНИЕ

Для диагностики и ремонта электронных си­стем пассивной безопасности (SRS) требу­ются специальное оборудование и оснастка, В случае выхода их из строя обращайтесь на специализированную станцию технического обслуживания. Во избежание получения травм от несанкционированного срабатыва­ния пиротехнических зарядов не разбирайте самостоятельно элементы системы. Однако при ремонте рулевого управления, электро­оборудования и кузова модуль подушки бе­зопасности водителя может препятствовать проведению работ. При необходимости его снятия и установки работы можно провести самостоятельно, строго придерживаясь пра­вил эксплуатации системы:

-         перед началом работ отключите аккумуля­торную батарею. Попытка снятия подушки безопасности без отключения электропита­ния может привести к неожиданному сраба­тыванию подушки;

-         приступать к следующим операциям по снятию подушки безопасности можно только после полного разряда конденсатора акти­ватора. Для разряда конденсатора необхо­димо после отсоединения провода от клем­мы «минус» аккумуляторной батареи подо­ждать не менее десяти секунд;

-         запрещается разборка модуля подушки безопасности;

-         не допускается падение модуля подушки безопасности и попадание на него воды, смазки или масла;

-         снятый с автомобиля модуль подушки бе­зопасности должен храниться на ровной го­ризонтальной поверхности облицовкой мо­дуля вверх;

-         не допускается воздействие на модуль по­душки безопасности температуры выше S5 °С;

-         при установке модуля в рулевое колесо ав­томобиля находитесь вне зоны разворачива­ния надувной подушки;

-         при первом включении зажигания после установки модуля подушки в автомобиль на­ходитесь вне автомобиля и включайте вы­ключатель зажигания, протянув руку под ни­жним кожухом рулевой колонки.

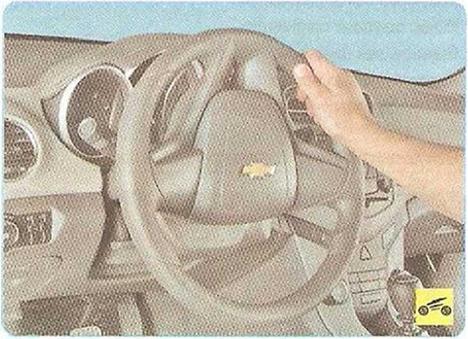

2.      Поверните рулевое колесо на 180° от по­ложения прямолинейного движения.

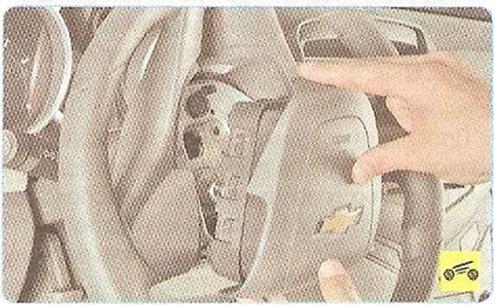

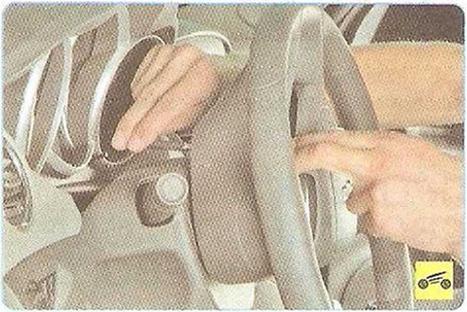

3.      Стержнем подходящего диаметра ото­жмите фиксаторы модуля подушки безопас­ности к центру, оттягивая модуль на себя.

При отжатии фиксаторов приводятся в дей­ствие пружины, поэтому во время этой опе­рации придерживайте модуль.





4.    Отведите модуль от ступицы рулевого ко­леса.

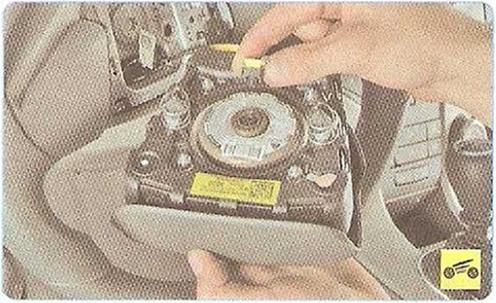

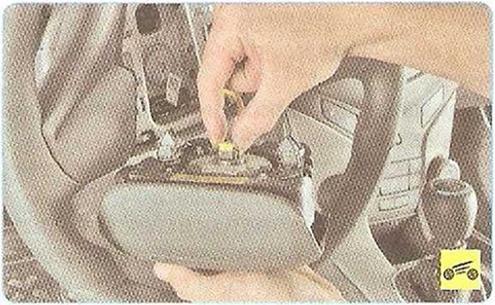

5.    Сдвиньте фиксатор крепления колодки жгу­та проводов к модулю подушки безопасности...





6. ...и отсоедините колодку.

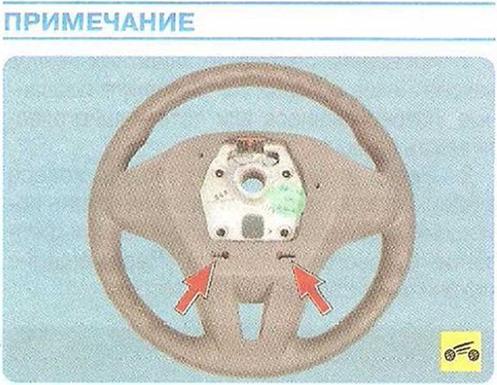

Через эти отверстия с помощью стержня от­жимаются фиксаторы модуля подушки безо­пасности. Для наглядности показано на сня­том рулевом колесе.

7.    Снимите подушку безопасности.

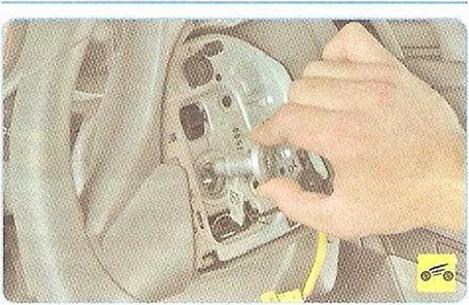

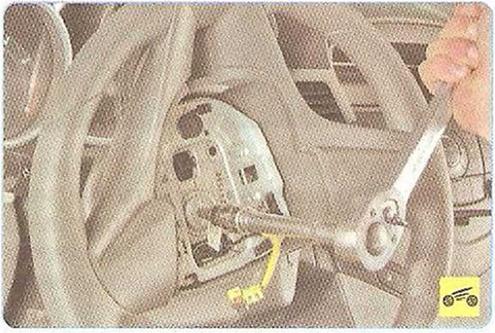

Болт крепления рулевого колеса отворачи­вается с большим усилием, так как на него нанесен фиксирующий герметик.

ПРЕДУПРЕЖДЕНИЕ_________________

Болт крепления рулевого колеса не отвора­чивайте полностью, иначе при снятии руле­вого колеса руками можно нанести себе травму в случае резкого отсоединения от ва­ла рулевой колонки.

ПОЛЕЗНЫЕ СОВЕТЫ_________________

Зафиксировать рулевое колесо от провора­чивания можно с помощью запорного меха­низма противоугонного устройства замка за­жигания. Для этого выньте ключ из замка за­жигания и поверните рулевое колесо до момента фиксации вала противоугонным ус­тройством. После ослабления затяжки гайки крепления рулевого колеса отключите проти­воугонное устройство, вставив ключ в замок зажигания, и вновь установите рулевое коле­со в положение прямолинейного движения.

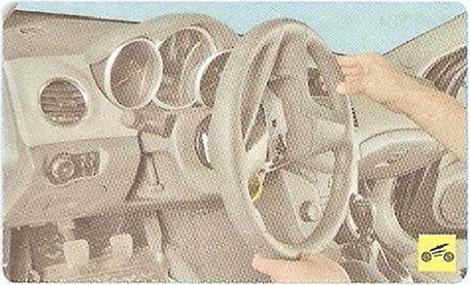

9.     Резкими ударами рук сбейте рулевое ко­лесо со шлицев вала.

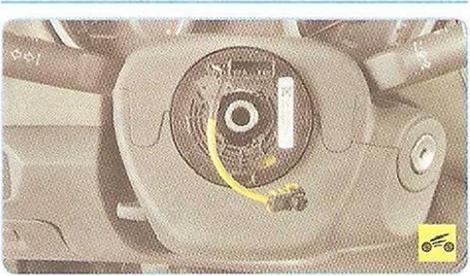

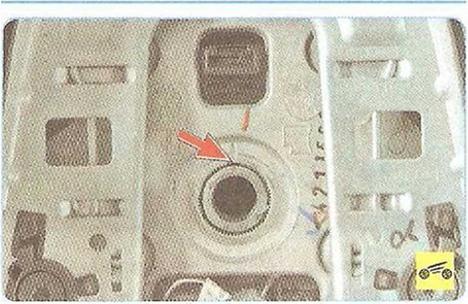

11.    Установитe рулевое колесо и демонти­рованные детали в порядке, обратном снятию.

ПРИМЕЧАНИЕ





ПРЕДУПРЕЖДЕНИЕ_________________

При установке модуля в рулевое колесо ав­томобиля находитесь вне зоны разворачива­ния надувной подушки.

При первом включении зажигания после ус­тановки модуля подушки на автомобиль на­ходитесь вне автомобиля и включайте вы­ключатель зажигания, протянув руку под ни­жним кожухом рулевой колонки.
