Chevrolet Cruze. ЗАМЕНА ПРОКЛАДКИ ВПУСКНОЙ ТРУБЫ ДВИГАТЕЛЯ F16D





Между фланцами головки блока цилиндров и впускной трубы установлены уплотнитель­ные резиновые прокладки. При негерметичности прокладок двигатель работает неровно («троит»). Если не удается устранить неис­правность подтяжкой крепления впускной трубы, замените прокладки.

Вам потребуется ключ «на 12».

1.     Слейте жидкость из системы охлаждения двигателя ().

2.     Выверните два болта крепления поддер­живающего кронштейна ().

Снимите дроссельный узел.

3.     Отсоедините колодки жгутов проводов от форсунок, датчика абсолютного давления во впускной трубе и датчика температуры возду­ха ВО впускной Трубе.

4.     Снимите топливную рампу

и установка топливной рампы», с. 118).

5.     Отсоедините шланг от штуцера клапана изменения геометрии впускной трубы.

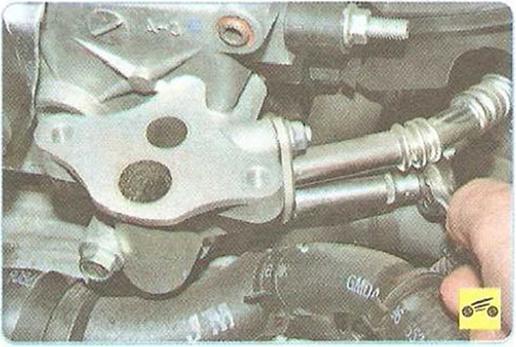

6.     Выверните две гайки шпилек крепления и отсоедините трубку от клапана рециркуля­ции отработавших газов (для наглядности клапан снят).

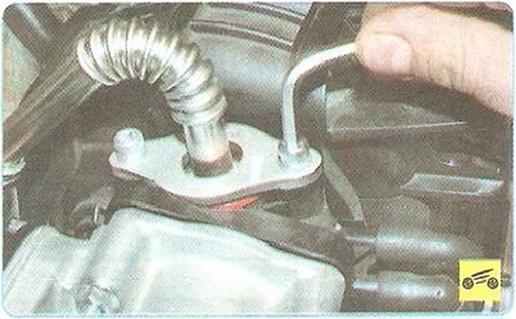

7.     Выверните два болта крепления трубки клапана рециркуляции к впускному коллекто­ру, отведите трубку в сторону...

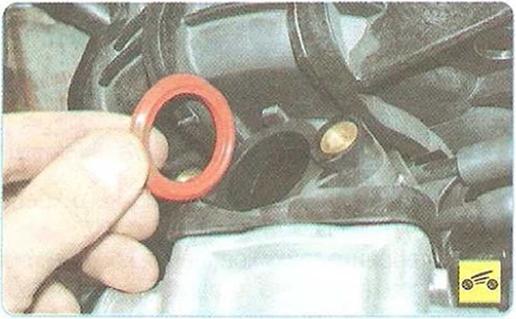

8.        ...и замените прокладку трубки.

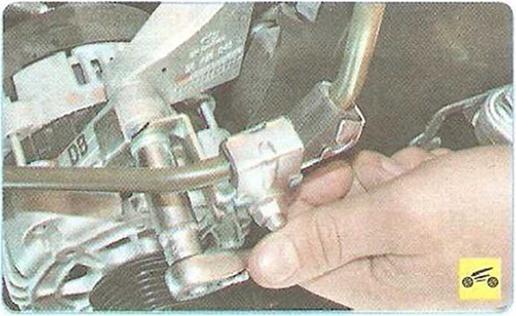

9.        Отверните гайку крепления кронштейна трубопровода гидроусилителя рулевого уп­равления...





10.  ...отведите кронштейн в сторону...

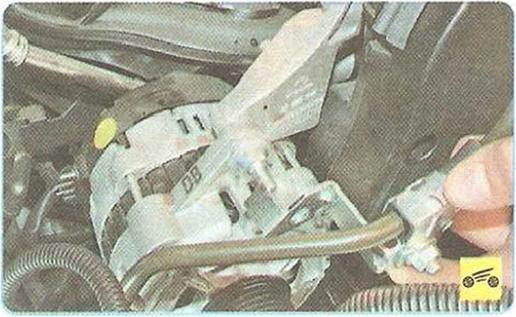

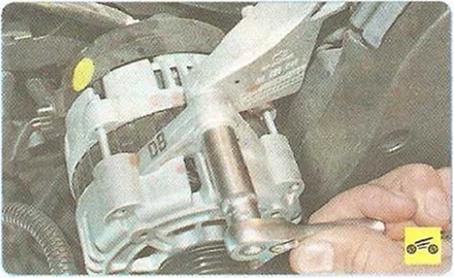

11.  ...и выверните шпильку верхнего креп­ления генератора.

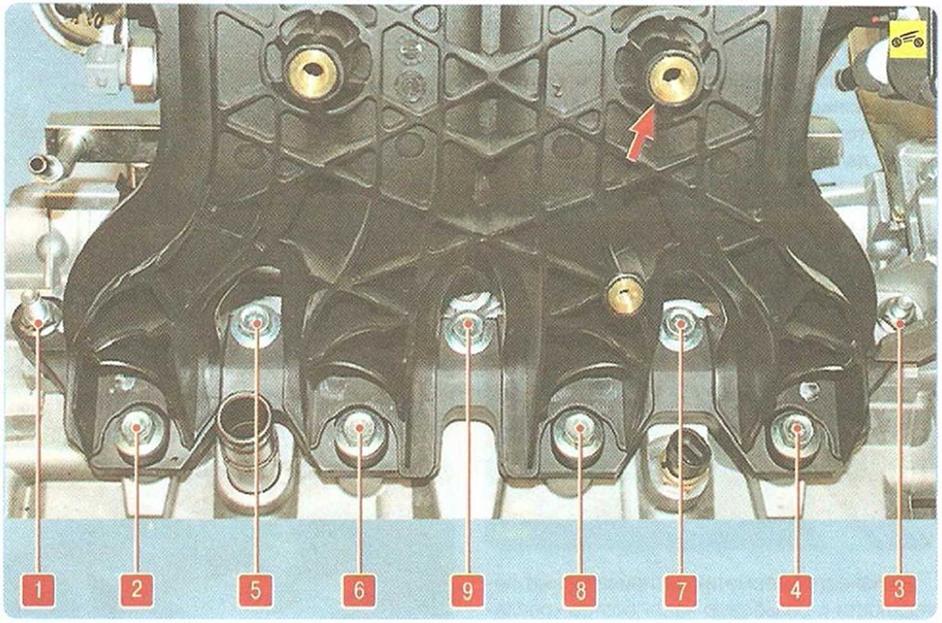

12.  Отверните гайку крепления кронштейна генератора (показано стрелкой), две гайки шпилек и семь болтов крепления впускной трубы к головке блока цилиндров в порядке, показанном на рис. 5.6 (для наглядности дан­ная операция показана на снятой головке


блока цилиндров). Снимите кронштейн верх­него крепления генератора и впускную трубу с автомобиля.

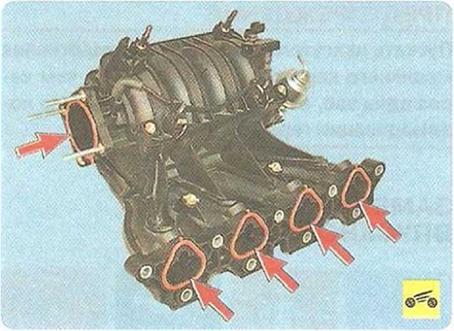

13.Снимите прокладки дроссельного узла и фланца впускной трубы и замените их новыми.

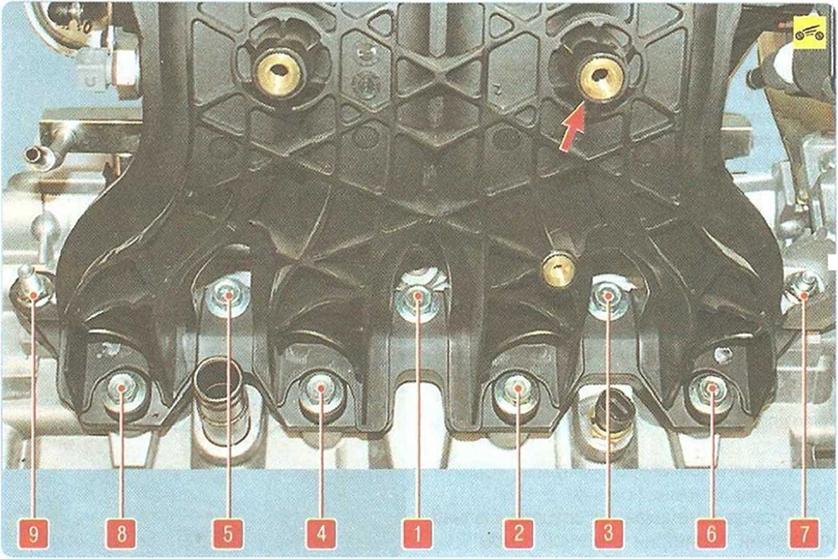

14.    Затяните болты и гайки крепления впу­скного коллектора к головке блока цилиндров в порядке, показанном на рис. 5.7, моментом 25 Нм.

15.    Установите все снятые детали в обрат­ном порядке.





Chevrolet Cruze. ЗАМЕНА ПРОКЛАДКИ ВЫПУСКНОГО КОЛЛЕКТОРА ДВИГАТЕЛЯ F16D

Между фланцами головки блока цилиндров и выпускного коллектора установлена уплот­нительная прокладка, изготовленная из двух тонких отформованных металлических полос, соединенных точечной сваркой. При негер- метичности этой прокладки происходит про­рыв отработавших газов наружу, сопровожда­ющийся характерным резким звуком (коллек­тор «сечет»). Если не удается устранить неисправность подтяжкой крепления выпуск­ного коллектора, замените прокладку.
