РЕМОНТ ДВИГАТЕЛЯ F16D

Chevrolet Cruze. РАЗБОРКА ДВИГАТЕЛЯ F16D - ЧАСТЬ 1

Вам потребуются: ключи «на 13», «на 17», инструменты, необходимые для снятия головки блока цилиндров, отвертки, мо­лоток, съемник масляного фильтра, при­способление для выпрессовки поршне­вого пальца или подходящая оправка, пассатижи.

ПОЛЕЗНЫЙ СОВЕТ

Если есть возможность, работайте на специ­альном поворотном стенде, обеспечиваю­щем доступ к двигателю со всех сторон, так как двигатель очень тяжело фиксировать от перемещения при отворачивании деталей крепления, затянутых большим моментом.

1.  Снимите двигатель с автомобиля

1

2.  Снимите стартер

3.  Снимите генератор

4.  Отсоедините от двигателя коробку пере­дач, вывернув болты ее крепления к двигате­лю

5.  Снимите сцепление с маховика

6 Снимите маховик

7Снимите ремень привода газораспреде­лительного механизма

8Снимите головку блока цилиндров

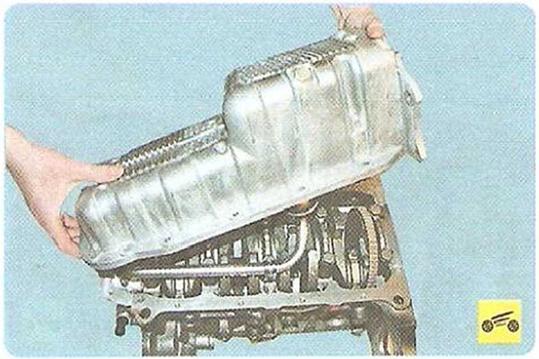

6.        Снимите масляный картер

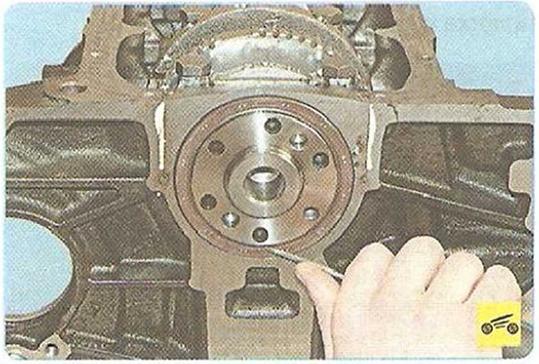

7.        Поддев отверткой, извлеките из гнезда блока цилиндров задний сальник коленчатого вала.

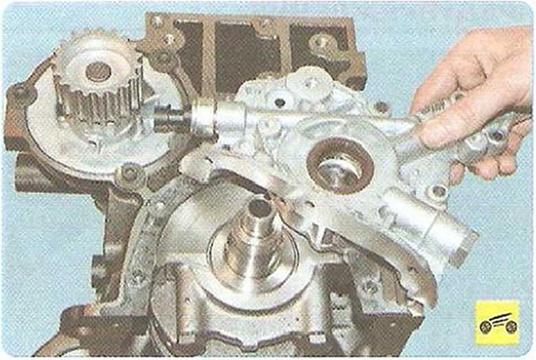

8.               Снимите маслоприемник, масляный насос и установленную под ним прокладку

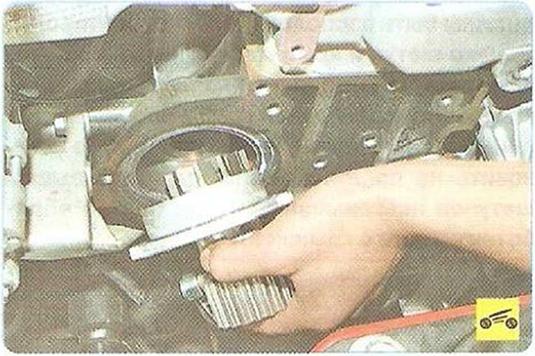

9.           ...а также водяной насос

10.     Снимите масляный фильтр



ПОЛЕЗНЫЙ СОВЕТ___________________________

При разборке кривошипно-шатунного меха­низма и поршневой группы пометьте поршни, шатуны, вкладыши коренных и шатунных под­шипников, чтобы при сборке установить их на прежние места, если они работоспособны.

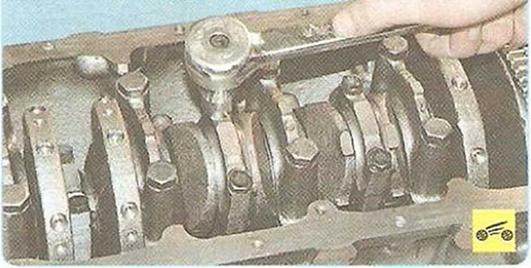

11.  Выверните два болта крепления крышки шатуна любого цилиндра, сдвиньте крышку шатуна с посадочного места легкими ударами молотка через деревянную проставку..

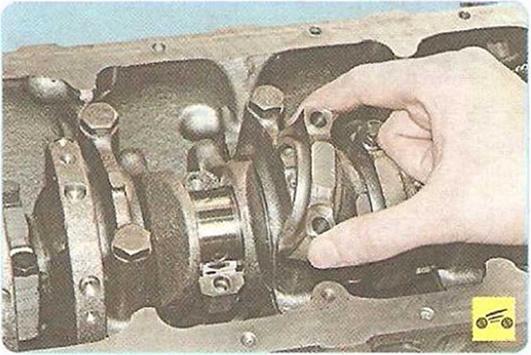

12.    ...и снимите крышку с вкладышем.

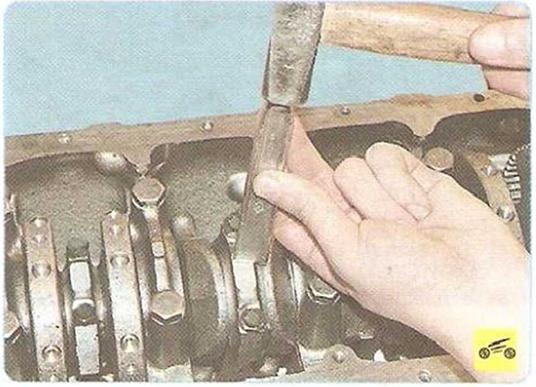

На крышку и шатун нанесена условная мар­кировка (значок в виде треугольника и циф­ра). При сборке двигателя цифра и значок должны быть расположены с одной стороны. Однако шатун и крышка не промаркированы номерами цилиндров. Обязательно промар­кируйте их любым доступным способом (на­пример, кернением), чтобы при сборке уста­новить на прежние места, так как крышки шатунов невзаимозаменяемы (шатун обра­ботан вместе с крышкой).

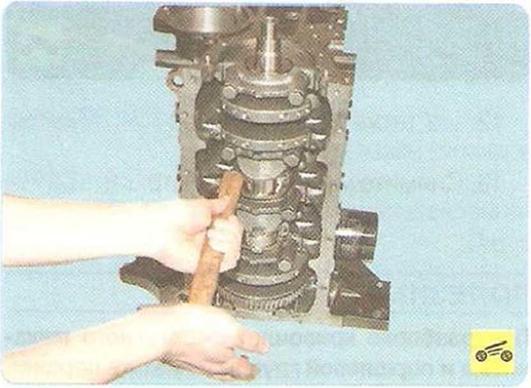

13.     Нажмите деревянным бруском (ручкой молотка) на шатун...
