Chevrolet Cruze. УСТАНОВКА ПОРШНЯ ПЕРВОГО ЦИЛИНДРА ДВИГАТЕЛЯ F16D В ПОЛОЖЕНИЕ ВМТ ТАКТА СЖАТИЯ

Поршень 1-го цилиндра устанавливают в положение ВМТ (верхняя мертвая точка) такта сжатия для того, чтобы при проведении работ, связанных со снятием ремня привода распределительных валов, не нарушалась ус­тановка фаз газораспределения. При нару­шении фаз газораспределения двигатель не будет нормально работать.

Выставляйте ВМТ по метке на шкивах рас­пределительных валов (при установке по мет­кам на шкиве коленчатого вала в этом поло­жении может находиться поршень либо 1-го, либо 4-го цилиндра). После этого обязатель­но убедитесь в совпадении меток на зубча­том шкиве коленчатого вала (если снят шкив привода генератора). Если метки не совпада­ют, значит, нарушена установка фаз газорас­пределения (поршень 1-го цилиндра не уста­новлен в ВМТ). В этом случае необходимо снять ремень привода распределительных валов и провернуть коленчатый вал до совме­щения меток.

ПОЛЕЗНЫЙ СОВЕТ

Поскольку коленчатый вал неудобно прово­рачивать за болт крепления к нему шкива, можно сделать это следующими способами:

1)         включите любую передачу (лучше IV) и медленно прокатите автомобиль до совме­щения меток;

2)         включите любую передачу и вывесите од­но из передних колес, затем поворачивайте вывешенное колесо до совмещения меток.

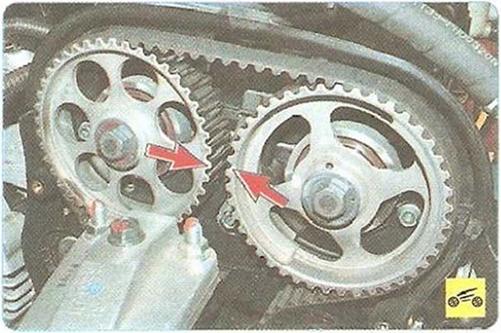

При установке поршня 1-го цилиндра в ВМТ метки на шкивах распределительных валов должны быть расположены друг против друга...

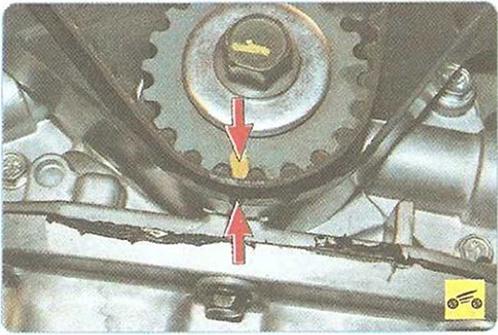

...а метка на шкиве коленчатого вала при этом должна совпасть с прорезью на задней крышке привода газораспределительного ме­ханизма.

I.    Снимите крышки ремня привода газо­распределительного механизма

.

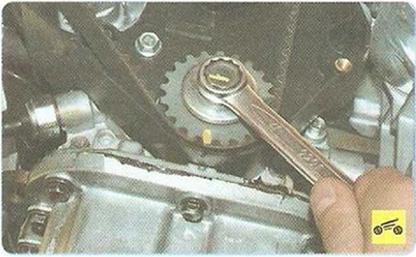

2. Проверните коленчатый вал двигателя за болт крепления шкива коленчатого вала до совмещения метки на шкиве коленчатого вала с вырезом на задней крышке привода газо­распределительного механизма.

3. Проверьте совпадение меток на шкивах распределительных валов.
