Chery Tiggo 2005 года. Электросхемы - часть 3

Электросхема Chery Tiggo 2005 года 7. Антиблокировочная система тормозов (ABS): 1 - предохранитель; 2- датчик замедления; 3 - гидроэлектронный блок; 4 - датчик правого заднего колеса; 5 - датчик левого заднего колеса; 6 - датчик правого переднего колеса; 7 - датчик левого переднего колеса

Электросхема Chery Tiggo 2005 года 8. Наружное и внутреннее освещение автомобиля: 1 - выключатель заднего противотуманного фонаря; 2, 6, 7, 8, 11, 13 - предохранители; 3 - реле заднего противотуманного фонаря; 4 - реле противотуманных фар; 5 - выключатель противотуманных фар; 9 - реле ламп габаритных огней; 10 - реле ближнего света; 12 - реле дальнего света; 14 - регулятор яркости подсветки комбинации приборов; 15 - регулятор электрокорректора фар; 16 - электрокорректор правой фары; 17 - правая блок-фара; 18 - электрокорректор левой фары; 19 - левая блок-фара; 20 - переключатель наружного освещения; 21 - подсветка переключателя световой сигнализации; 22, 23 - передние габаритные огни; 24, 25 - фонари освещения номерного знака; 26, 27 - задние габаритные огни; 28, 29 - противотуманные фары; 30, 31 - задний противотуманный фонарь

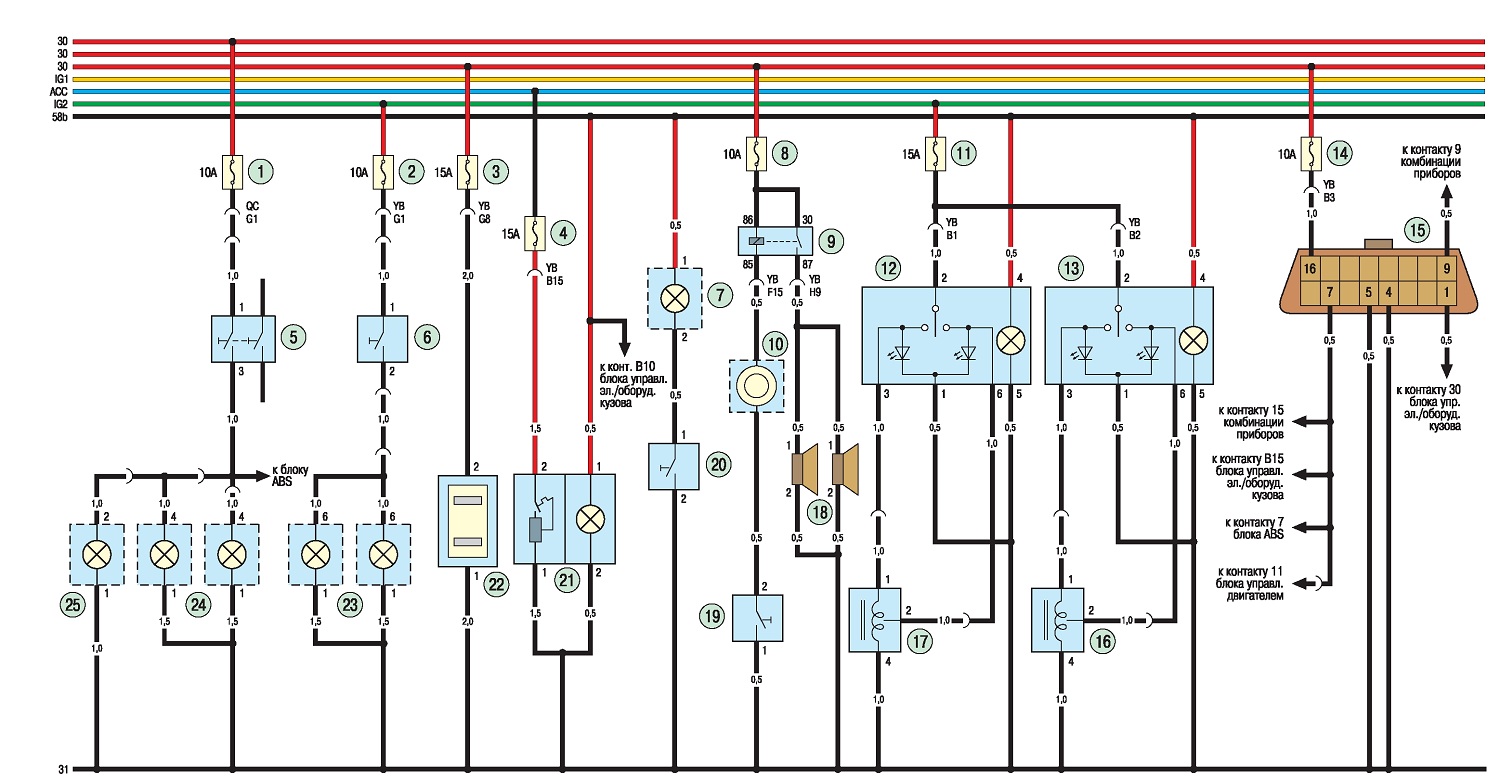

Электросхема Chery Tiggo 2005 года 9. Световая и звуковая сигнализация, электрообогрев сидений и диагностический разъем: 1, 2, 3, 4, 8, 11, 14 - предохранители; 5 - выключатель стоп-сигналов; 6 - резервный выключатель; 7 - подсветка пепельницы; 9 - реле звуковых сигналов; 10 - вращающийся соединитель; 12 - выключатель обогрева сиденья водителя; 13 - выключатель обогрева сиденья пассажира; 15 - диагностический разъем; 16 - нагревательный элемент сиденья пассажира; 17 - нагревательный элемент сиденья водителя; 18 - звуковые сигналы; 19 - выключатель звуковых сигналов; 20 - выключатель подсветки пепельницы; 21 - прикуриватель; 22 - розетка для дополнительных электроприборов; 23 - резервные фонари; 24 - стоп-сигналы; 25 - дополнительный стоп-сигнал
