Chery Tiggo 2005 года. Электросхемы - часть 1

Монтажный блок предохранителей и реле, расположенный (блок) в моторном отсеке (QC)

Электросхема Chery Tiggo 2005 года №1. Порядок условной нумерации контактов в колодке монтажного блока предохранителей и реле, расположенного в моторном отсеке (QC) (расположение и номиналы предохранителей см. в подразделе «Монтажные блоки», с. 195)

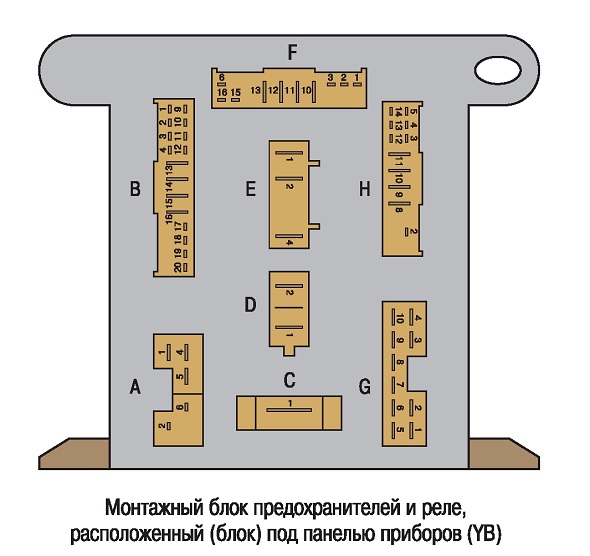

Электросхема Chery Tiggo 2005 года №2. Порядок условной нумерации контактов в колодке монтажного блока предохранителей и реле, расположенного под панелью приборов (YB) (расположение и номинал предохранителей см. в подразделе «Монтажные блоки», с. 195)

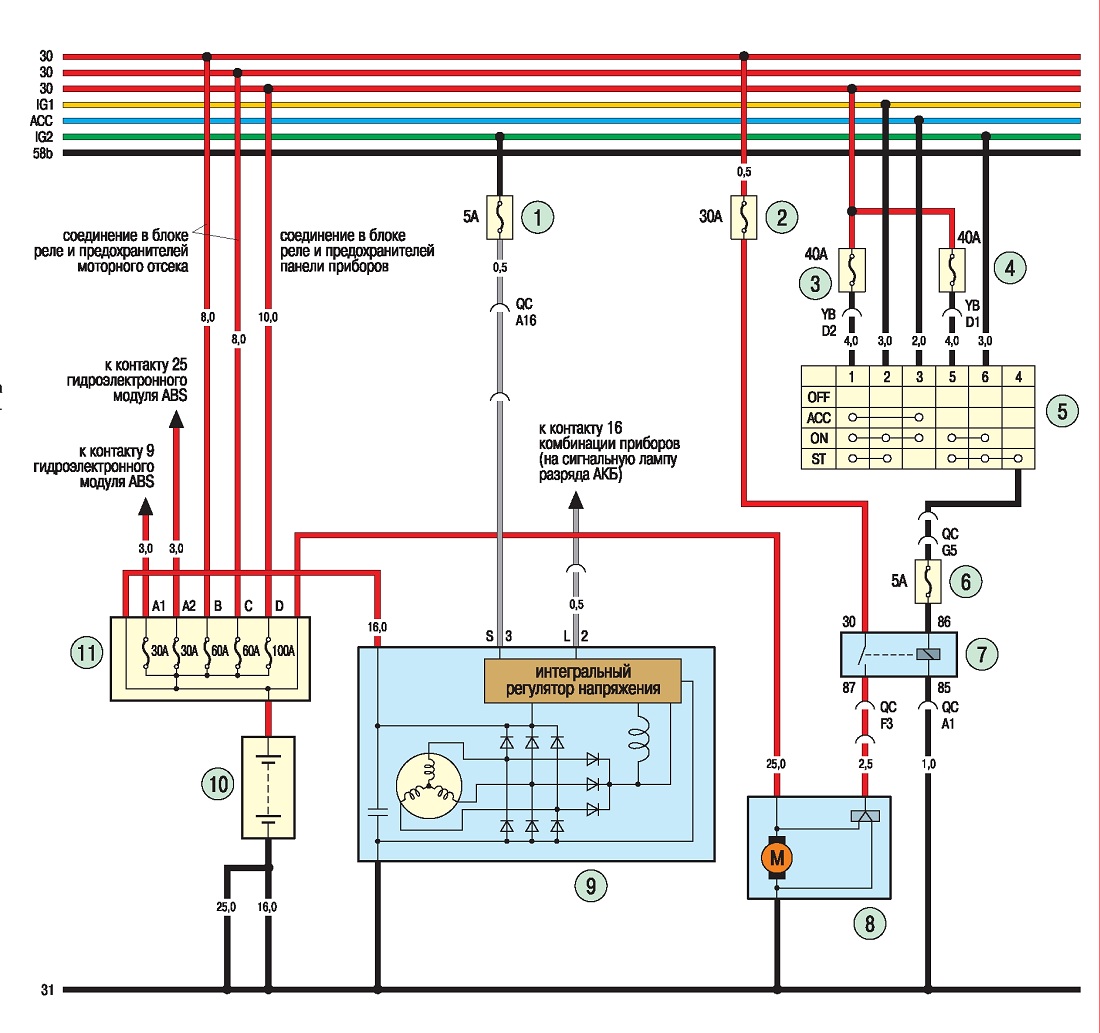

Электросхема Chery Tiggo 2005 года №3. Система пуска двигателя и заряда аккумуляторной батареи: 1, 2, 3, 4, 6 - предохранители; 5 - выключатель (замок) зажигания; 7 - реле стартера; 8 - стартер; 9 - генератор; 10 - аккумуляторная батарея; 11 - дополнительный блок предохранителей
