Chery Tiggo 2005 года. Ремонт генератора

Генератор представляет собой достаточно сложный и высокоточный агрегат. Для его разборки, дефектовки и сборки требуется специальное оборудование. Поэтому, если вы не имеете навыков выполнения подобных работ, при выходе генератора из строя рекомендуем обратиться для его ремонта в специализированную мастерскую или заменить генератор в сборе.

Вам потребуются: торцовые головки или накидные ключи «на 12» и «на 24», отвертки

с плоским и крестообразным лезвием, паяльник, тестер, съемник для подшипника ротора, молоток.

1. Снимите генератор с автомобиля (см. «Снятие и установка генератора», с. 199).

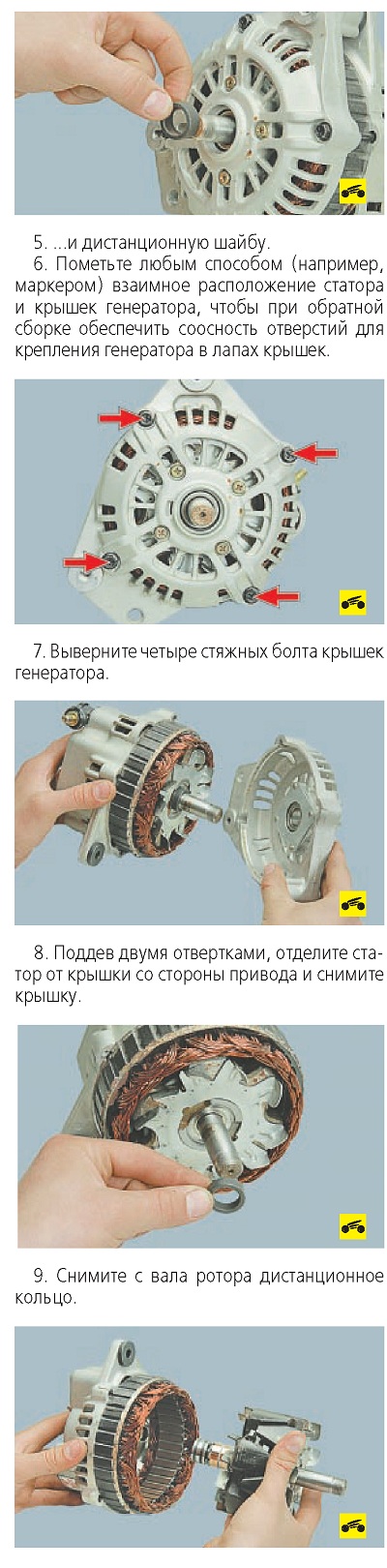

4. Извлеките генератор из тисков и снимите с вала ротора шкив...

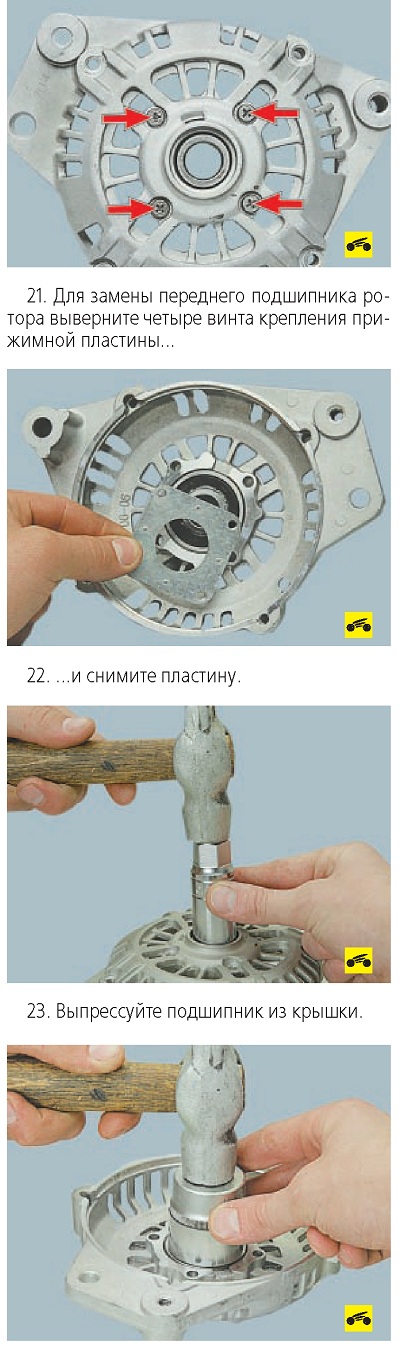

20. Осмотрите крышку генератора со стороны привода. Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или появились следы подтекания смазки, замените подшипник. Если обнаружены трещины в крышке, особенно в местах крепления генератора, необходимо заменить крышку новой.

24. Запрессуйте новый подшипник в крышку оправкой подходящего диаметра, прикладывая усилие к наружному кольцу.

25. Проверьте легкость вращения подшипника со стороны контактных колец. Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или появились следы подтекания смазки, подшипник следует заменить. Для этого спрессуйте подшипник с вала ротора и установите новый, прикладывая усилие к внутреннему кольцу.

29. Подсоедините щупы тестера к корпусу статора и поочередно к каждому выводу обмоток. Измеренное сопротивление должно быть очень большим (оно стремится к бесконечности). В противном случае замените статор.

30. Проверьте выпрямительный блок. Для этого подсоедините щупы тестера к выводу

фазной обмотки статора и воздушному радиатору диодов. Меняя щупы тестера местами, измерьте сопротивление. Если показания тестера одинаковы в обоих случаях, выпрямительный блок неисправен и требует замены.

31. Аналогично проверьте две другие диодные цепи генератора.

33. Соберите генератор в порядке, обратном снятию, сориентировав крышки генератора и корпус статора по ранее сделанным меткам. Перед установкой крышки со стороны контактных колец утопите щетки и зафиксируйте их в таком положении, вставив в отверстие крышки штифт (например, разогнутую большую канцелярскую скрепку). После сборки извлеките штифт. Гайку крепления шкива затяните моментом (189+19) Н-м.

_Предупреждение

Если не зафиксировать щетки в утопленном положении, при установке крышки они сломаются о край контактного кольца.
