Chery Tiggo 2005 года. МОНТАЖНЫЕ БЛОКИ
Расположение предохранителей, плавких вставок и реле и их замена
Большинство цепей питания электрооборудования автомобиля защищено
плавкими предохранителями. Мощные потребители то-ка подключены через
реле. Предохранители и реле установлены в монтажных блоках, которые
находятся в салоне автомобиля и в подкапотном пространстве.
В подкапотном пространстве монтажный блок предохранителей и реле (рис.
10.1) установлен с правой стороны по направлению движения автомобиля. В
табл. 10.1 указано назначение предохранителей, плавких вставок и реле
(их номера даны на рисунке), но на конкретной модели автомобиля
некоторые цепи, указанные в таблице, могут отсутствовать.
В салоне монтажный блок предохранителей и реле (рис. 10.2) расположен в
левой части панели приборов под ящиком для мелких предметов. Назначение
предохранителей и реле указано в табл. 10.2.

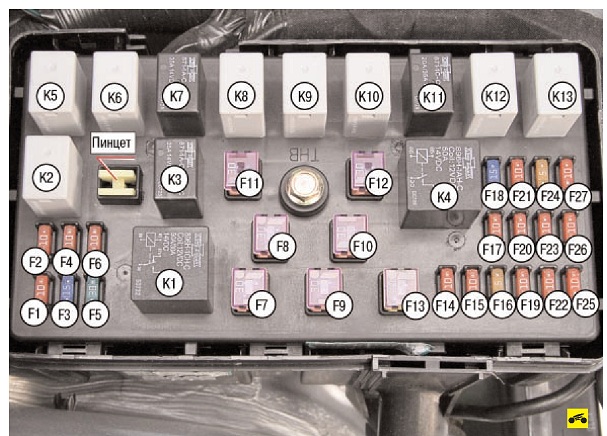

Рис. 10.1. Обозначение предохранителей, плавких
вставок и реле в монтажном блоке, расположенном в подкапотном
пространстве

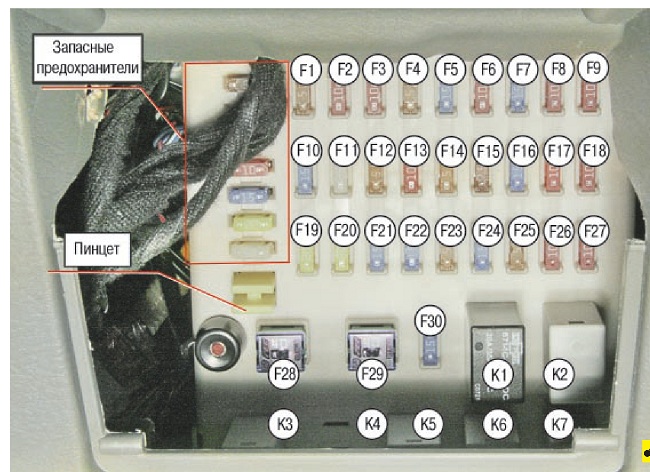

Рис. 10.2. Обозначения предохранителей и реле в монтажном блоке, расположенном в салоне
Таблица 10.1 Назначение предохранителей, плавких вставок и реле, установленных в монтажном блоке в подкапотном пространстве
|
Номер предохранителя/реле (сила тока) |
Цвет предохранителя |
Назначение предохранителя/реле |
|
F1 (10 A) |
Красный |
Левая фара (ближний свет) |
|
F2 (10 А) |
Красный |
Правая фара (ближний свет) |
|
F3 (15 A) |
Синий |
Топливный насос |
|
F4 (10 A) |
Красный |
Левая фара (дальний свет) |
|
F5 (30 А) |
Зеленый |
Электровентилятор отопителя |
|
F6 (10 А) |
Красный |
Правая фара (дальний свет) |
|
F7 (30 А) |
Фиолетовый |
Электровентиляторы системы охлаждения двигателя |
|
F8 (30 А) |
Фиолетовый |
Электровентиляторы системы охлаждения двигателя |
|
F9 (30 А) |
Фиолетовый |
Не используется |
|
F10 (30 А) |
Фиолетовый |
То же |
|
F11 (30 А) |
Фиолетовый |
» |
|
F12 (30 A) |
Фиолетовый |
Стартер |
|
F13 (60 А) |
Фиолетовый |
Электронный блок управления электрооборудованием салона и противоугонной сигнализацией (ISU) |
|
F14 (10 A) |
Красный |
Лампы света заднего хода |
|
F15 (10 А) |
Красный |
Катушка зажигания |
|
F16 (5 А) |
Оранжевый |
Генератор |
|
F17 (10 А) |
Красный |
Указатели поворота и габаритные огни правого борта |
|
F18 (15 А) |
Синий |
Противотуманные фары |
|
F19 (10 А) |
Красный |
Электровентиляторы системы охлаждения двигателя |
|
F20 (10 А) |
Красный |
Указатели поворота и габаритные огни левого борта |
|
F21 (10 А) |
Красный |
Задние противотуманные фонари |
|
F22 (10 А) |
Красный |
Кондиционер |
|
F23 (10 А) |
Красный |
Стоп-сигналы |
|
F24 (5 А) |
Оранжевый |
Стартер |
|
F25 (10 А) |
Красный |
Не используется |
|
F26 (10 А) |
Красный |
Система ABS |
|
F27 (10 А) |
Красный |
Электронный блок управления двигателем |
|
К1 |
- |
Реле электровентилятора отопителя |
|
К2 |
- |
Реле топливного насоса |
|
К3 |
- |
Реле электровентиляторов системы охлаждения двигателя |
|
К4 |
- |
Реле стартера |
|
К5 |
- |
Реле ближнего света фар |
|
К6 |
- |
Реле дальнего света фар |
|
К7 |
- |
Реле электровентиляторов системы охлаждения двигателя |
|
К8 |
- |
Не используется |
|
К9 |
- |
Реле противотуманных фар |
|
К10 |
- |
Реле задних противотуманных фонарей |
|
К11 |
- |
Реле электровентиляторов системы охлаждения двигателя |
|
К12 |
- |
То же |
|
К13 |
- |
Не используется |
Таблица10.2 Назначение предохранителей и реле, установленных в монтажном блоке в салоне
|
Номер предохранителя (сила тока)/реле |
Цвет предохранителя |
Назначение предохранителя/реле |
|
F1 (5 A) |
Оранжевый |
Регулятор яркости подсветки приборов |
|
F2 (10 A) |
Красный |
Датчики концентрации кислорода, клапан продувки адсорбера, спидометр |
|
F3 (10 A) |
Красный |
Топливные форсунки |
|
F4 (5 A) |
Оранжевый |
Кондиционер |
|
F5 (15 A) |
Синий |
Прикуриватель |
|
F6 (10 A) |
Красный |
Комбинация приборов |
|
F7 (15 А) |
Синий |
Аудиосистема |
|
F8 (10 А) |
Красный |
Диагностический разъем |
|
F9 (10 А) |
Красный |
Комбинация приборов |
|
F10 (15 А) |
Синий |
Задний стеклоочиститель |
|
F11 (25 А) |
Бежевый |
Передний стеклоочиститель |
|
F12 (5 A) |
Оранжевый |
Реле ближнего и дальнего света фар |
|
F13 (10 А) |
Красный |
Подушки безопасности |
|
F14 (5 A) |
Оранжевый |
Аудиосистема |
|
F15 (7,5 А) |
Коричневый |
Электропривод зеркал заднего вида |
|
F16 (15 А) |
Синий |
Обогрев сидений |
|
F17 (10 A) |
Красный |
Электронный блок управления двигателем |
|
F18 (10 A) |
Красный |
Электронный блок управления электрооборудованием салона и противоугонной сигнализацией (ISU) |
|
F19 (20 A) |
Желтый |
Электростеклоподъемники |
|
F20 (20 A) |
Желтый |
Электропривод люка в крыше |
|
F21 (15 A) |
Синий |
Выключатель (замок) зажигания |
|
F22 (15 А) |
Синий |
Освещение салона |
|
F23 (5 А) |
Оранжевый |
Электропривод люка в крыше |
|
F24 (15 А) |
Синий |
Звуковые сигналы |
|
F25 (10 А) |
Красный |
Комбинация приборов |
|
F26 (10 A) |
Красный |
Кондиционер, система вентиляции салона |
|
F27 (10 А) |
Красный |
Обогрев зеркал заднего вида |
|
F28 (40 А) |
Фиолетовый |
Выключатель (замок) зажигания |
|
F29 (40 A) |
Фиолетовый |
Выключатель (замок) зажигания, стартер |
|
F30 (15 A) |
Синий |
Не используется |
|
К1 |
_ |
Реле вентилятора системы охлаждения |
|
К2 |
_ |
Не используется |
|
К3 |
_ |
То же |
|
К4 |
_ |
» |
|
К5 |
_ |
Реле звукового сигнала |
|
К6 |
_ |
Реле указателей поворота |
|
К7 |
_ |
Реле кондиционера |
7. ...и снимите крышку монтажного блока.
8. Прежде чем заменить перегоревший предохранитель, выясните причину его
перегорания и устраните ее. При поисках неисправности просмотрите
указанные в табл. 10.1 цепи, которые защищает данный предохранитель.
Примечание
На внутреннюю сторону крышки монтажного блока реле и предохранителей,
расположенного в подкапотном пространстве, нанесена схема расположения
реле и предохранителей. Здесь же находятся запасные предохранители
различных номиналов.
Предупреждение
Не заменяйте предохранители перемычками или предохранителями,
рассчитанными на другую силу тока, также самодельными перемычками -это
может привести к повреждению электрических приборов и даже к пожару.
9. Достаньте из гнезда монтажного блока специальный пластмассовый
пинцет...
15. Для получения доступа к предохранителям
монтажного блока, расположенного в салоне, откройте ящик для мелких
предметов...
16. ...потяните ящик вверх и извлеките его из панели приборов,
отсоединив пружину.
17. Выясните причину перегорания предохранителя (плавкой вставки) и
устраните ее. При поисках неисправности просмотрите указанные в табл.
10.2 цепи, которые защищает данный предохранитель.
18. Замените перегоревший предохранитель, плавкую вставку или реле таким
же способом, как и в монтажном блоке, расположенном в подкапотном
пространстве (см. пп. 9-13).
Примечание
В специальных гнездах монтажного блока расположены
запасные предохранители А различных номиналов и специальный пинцет Б для
замены предохранителей.
19. Установите детали в порядке, обратном снятию.
