ПОДГОТОВКА И ОТРАБОТКА ЗАПАСОВ ПАО «РАСПАДСКАЯ» ПОДЗЕМНЫМ СПОСОБОМ (Том 1, 2019 год)

1459-

ОВОС

149

существующем здании НФС, устроительства резервуара №2 емкостью 1000
м

, строительства водозаборных колодцев №3, №4 и насосной станции №2.

При этом технологический процесс существующего оборудования

насосно-фильтровальной  станции  (НФС)  сохраняется    неизменным,  также
неизменными  сохраняются  площадь,  вместимость,  эффект  очистки
(осаждения    твердых    частиц)  и  технологическая  схема  эксплуатации
существующего  отстойника ОС сточных  вод предприятия.

Технологическая схема работы очистных сооружений

Откачиваемые шахтные воды подаются на очистные сооружения по

2-м  стальным  трубопроводам  Ду400, которые заходят  в  здание  насосно-
фильтровальной    станции.    В    подающие    трубопроводы    дозируются
флокулянты.    Сначала    катионный    флокулянт    марки  «Технофлок-DL35»,
далее    по    ходу    потока  добавляется    анионный  флокулянт  «Технофлок-
TN10M».  Окончательное взаимодействие реагентов с  водой  обеспечивается
в    камере    смешения    гидравлического    типа,    за    счет    увеличения
турбулентности    потока    воды.    Камера    смешения    представляет    собой
железобетонный    резервуар    с  системой  дырчатых  перегородок  Подача
флокулянтов  в  трубопровод  обеспечивается химическими  насосами  марки
NEMO  NM021BY  –  для  анионного  флокулянта  (1-  раб.  1-рез)  и  NEMO
NM031BY  –  для  катионного  флокулянта  (1-  раб.  1-  рез).    Приготовление
рабочих  растворов флокулянтов  производится  в  полностью автоматических
установках MixLine7300-1000 и MixLine7300-3000F.

Концентрация рабочих растворов флокулянтов принимается 0,05-0,15%.

Контроль за процессом приготовления рабочих растворов реагентов и за
их дозированием осуществляет оператор.

Вода после обработки флокулянтами поступает в пруд-отстойник,

объёмом 576 тыс.м

, где происходит отстаивание и очистка от основной массы

загрязнений.

После этого очищенная вода, забирается водозаборными устройствами

из водозаборного канала и с помощью перекачивающей насосной станции
поступает в здание НФС, на микроситовые фильтры марки «ФМС-Д-1000/21»
(1 - раб. 1 - рез.).

Микроситовые фильтры располагаются в здании фильтра и

размещаются  на  месте неиспользуемого  оборудования – растворных  баков
коагулянта,  которые    переоборудуются  под  установку  микроситового
оборудования.

Микроситовый фильтр представляет собой барабанный фильтр,

который состоит из вращающихся дисков (21 шт.), закреплённых на
горизонтальном полом валу. Каждый диск состоит из 24 взаимозаменяемых
сегментов. С обеих сторон на сегментах диска, как на барабане, натянута
тонкая сетка из полиэстера/нержавеющей стали с прозором от 5 до 30 мкм.

1459-

ОВОС

150

Фильтрующие диски погружены в воду на 50-60 %. Сток самотеком

подаётся по полому валу внутрь дисков. Во время фильтрации диски
неподвижны и промывки не происходит.

Фильтрация происходит изнутри - наружу, поэтому взвешенные

вещества скапливаются на сетке внутри диска. Очищенный фильтрат
проходит сквозь сетку наружу и отводится из резервуара через перелив.

По мере загрязнения сетки возрастает гидравлическое сопротивление

и возникает разница уровней  жидкости  по  обеим  сторонам  сетки (внутри
уровень  растет,  а  снаружи  остается  на  уровне  перелива  из
стального/бетонного резервуара).  При  достижении  определённого значения
перепада  уровней,  контролируемых  2  датчиками  уровня,  срабатывает
автоматика  и  диски  начинают  вращаться.  При  этом    одновременно
включаются    промывные    насосы    и    происходит  отмывка  налипших  при
фильтрации на сетке с внутренней стороны взвешенных веществ.

Промывка фильтрующих сеток осуществляется с помощью

спринклерных  колодок  с  форсунками,  расположенными  над  водой
вертикально  между  дисками.  На    сетку    снаружи  подаётся  вода    через
форсунки  под  давлением 7-8  бар.  Налипшие  изнутри  на  сетках  взвешенные
вещества  сбиваются  струей  внутрь  диска  и  стекают  вниз,  попадая  в
жёлоб/лоток  отвода  грязных  промывных  вод,    расположенный    внутри
центрального  полого  вала.  Отвод  отфильтрованной  взвеси  из установки
осуществляется самотёком. В  качестве  воды  для  промывки  фильтрующих
поверхностей  применяется  очищенный  фильтрат,    забираемый  промывным
насосом  на  выходе    после    микроситового    фильтра.  Промывная  вода
(фильтрат) дополнительно отфильтровывается на защитном  автоматическом
самопромывном  фильтре  и  нагнетается  обратно  промывным    насосом  на
рампу  с  форсунками.  Во  время  промывки  фильтров  процесс  фильтрации  не
прекращается.

После очистки на микроситовом фильтре вода поступает в резервуар

чистой воды (РЧВ) объемом 1000 м

. Резервуар располагается на

территории промплощадки очистных сооружений и оснащается всеми
необходимыми технологическими трубопроводами.

Перед подачей в РЧВ вода подвергается обеззараживанию

гипохлоритом натрия. Доза гипохлорита принимается 1,2-2,0 мг/л, согласно
данных эксплуатации.

Исходной водой является отработанная вода замкнутого

водооборотного цикла производства.

Качество исходной сточной воды и качество воды после обработки

флокулянтами и отстаивания в пруде-отстойнике, принятые проектными
решениями по реконструкции, приведены в Таблице 5.1.1

1459-

ОВОС

151

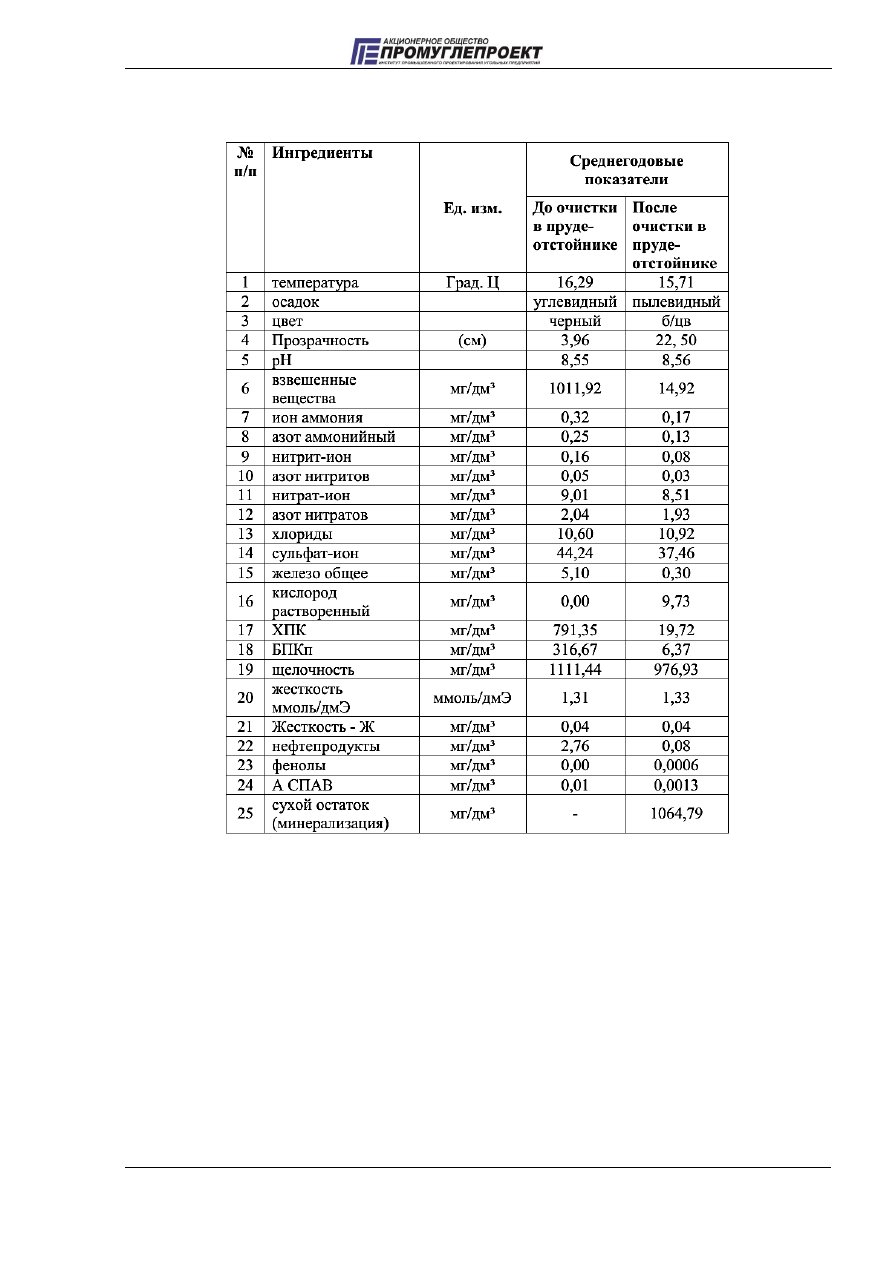

Таблица 5.1.1 – Среднегодовые показатели до и после очистки в пруде
отстойнике

Подготовленная вода предусматривается для использования в открытой

системе технического водоснабжения, поэтому после очистки на
устанавливаемом оборудовании она должна отвечать требуемым нормативам
-

МУ

2.1.5.1183-03

«Санитарно-эпидемиологический

надзор

за

использованием  воды  в  системах    технического    водоснабжения
промышленных  предприятий.  Методические  указания», а  также  СанПиН
2.2.3.570-96  «Гигиенические    требования    к    предприятиям    угольной
промышленности и организации работ».

Основные

требования

для

систем

открытого

технического

водоснабжения приведены в таблице 5.1.2.

1459-

ОВОС

152

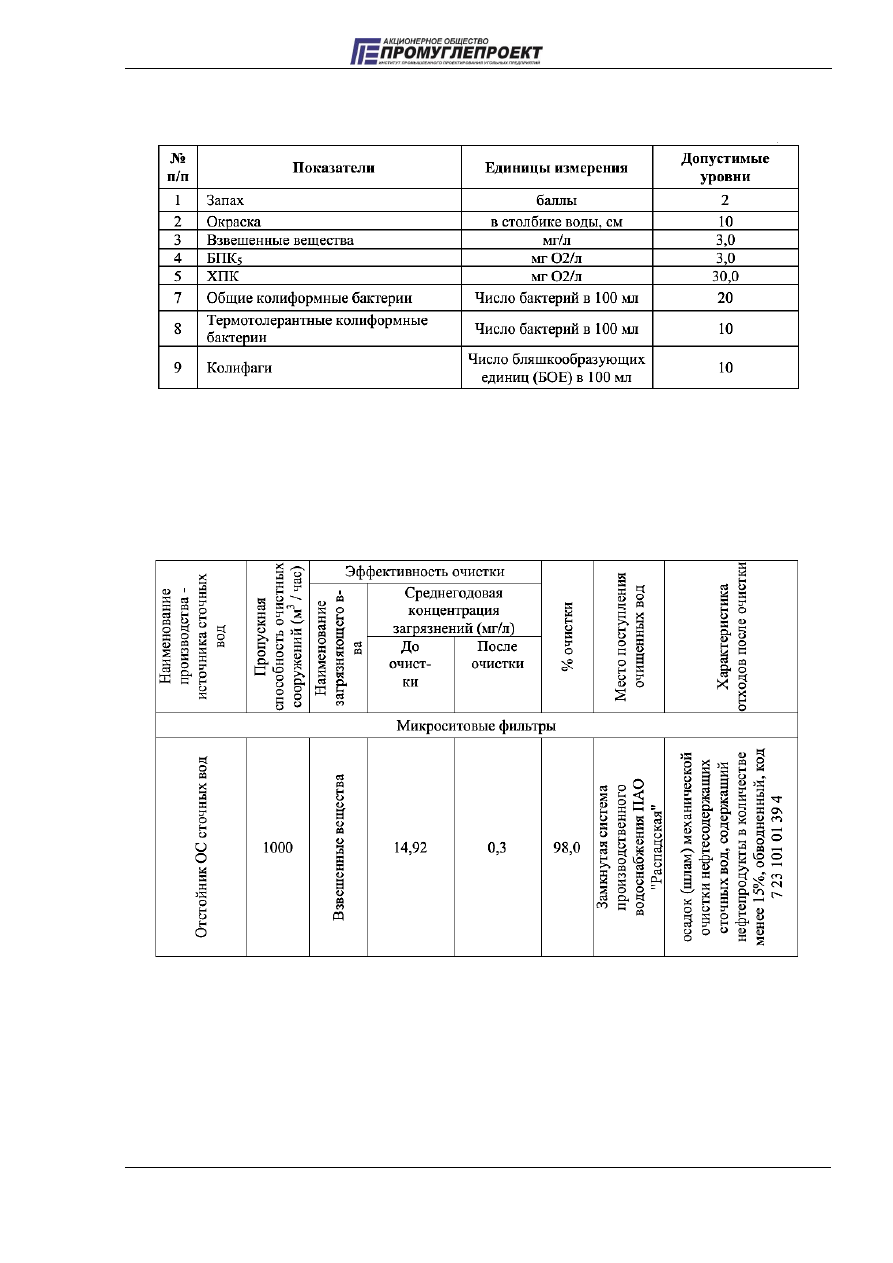

Таблица 5.1.2 - Качество воды для систем открытого технического
водоснабжения

Характеристика эффективности очистки после микроситовых фильтров,

предусматриваемых к установке при реконструкции очистных сооружений,
приведена в Таблице 5.1.3
Таблица 5.1.3 – Характеристика эффективности очистки после микроситовых
фильтров

Протокол анализа шахтных вод объекта-аналога (филиал «Шахта

«Ерунаковская-8»), до и после очистки на НФС, имеющей в своем составе
микроситовые фильтра, приведен в

Приложении 25, Книга 5.

Согласно

данным протокола объекта-аналога фактическая степень очистки шахтных вод
на НФС составляет 98 %.

Протокол сбрасываемых сточных вод по выпуску №2 после очистки на

существующее положение (до реконструкции) приведен в

Приложении 59,

Книга 5.

1459-

ОВОС

153

Протокол сбрасываемых сточных вод по выпуску №1 после очистки на

хозяйственно-бытовых очистных сооружениях приведен в

Приложении 60,

Книга 5.

Утвержденные НДС по выпускам №1 и №2 приведены в

Приложении

55, Книга 5.

Для контроля качества сточных вод, сбрасываемых в природную воду, а

так же для характеристики эффективности очистки проводится опробование
сточных вод до и после очистки на предприятии ведется производственный
экоаналитический контроль (

Приложение 27, Книга 2

Таким образом, какое-либо дополнительное воздействие на состояние

водных ресурсов при реализации проектных решений оказываться не будет.

5.2

Проектное положение

5.2.1

Период эксплуатации

Водоснабжение:

На всех проектируемых площадках приняты две системы

водоснабжения – водопровод поверхностного пожаротушения (В2) и
водопровод подземного пожаротушения (В2.1).

Поверхностное пожаротушение предназначено для наружного и

внутреннего тушения зданий и сооружений, расположенных на
проектируемых площадках, для водяных завес: в галереях, в устьях
вертикальных стволов и на подшкивных площадках копров.

Подземные потребители – подземное орошение и пожаротушение.
Основными

источниками

производственно-противопожарного

водоснабжения на проектируемых площадках являются очищенные шахтные
воды.

Вторыми (резервными) источниками будут являться:

на промплощадке скважины №19 – вода питьевого качества из
водозаборных скважин водозабора «Глуховский»;

на промплощадке 3-6 и 5-7 – сеть хозяйственно-питьевого
водоснабжения от водозабора МУП «Водоканал».

Питьевые нужды:

Для питьевых нужд трудящихся на проектируемых промплощадках

предусматривается использовать привозную бутилированную воду, по
качеству соответствующей требованиям ГОСТ Р 51232-98 «Вода питьевая» и
СанПиН 2.1.4.1074-01 «Питьевая вода. Гигиенические требования к качеству
воды централизованных систем питьевого водоснабжения. Контроль
качества». Бутилированная вода доставляется на ПАО «Распадская» согласно
Договору ДГРА7-000775 от 19.01.2016 с ООО Завод Югус.

1459-

ОВОС

154

Согласно СанПиН 2.2.3.1384-03 п.12.17 среднее количество питьевой

воды, потребное для одного рабочего, определяется 1,0 – 1,5 л зимой; 3,0 – 3,5
л летом.

Общие объемы водопотребления на питьевые нужды составят:

на промплощадке 3-6

: зимой – 4,5 л/сутки (0,045 м

/сутки), летом - 10,5

л/сутки (0,0105 м

/сутки). Годовой объём воды на питьевые нужды составит:

2,7 м

/год. Численность трудящихся на период эксплуатации промплощадки

3-6 составит 3 человека. Режим работы – 351 дней в году.

на промплощадке 5-7

: зимой – 9 л/сутки (0,009 м

/сутки), летом – 21

л/сутки (0,021 м

/сутки). Годовой объём воды на питьевые нужды составит:

5,4 м

/год. Численность трудящихся на период эксплуатации промплощадки

5-7 составит 6 человек. Режим работы – 351 дней в году.

на промплощадке скв. №19

: зимой – 4,5 л/сутки (0,045 м

/сутки), летом

- 10,5 л/сутки (0,0105 м

/сутки). Численность трудящихся на период

эксплуатации промплощадки скв. №19 составит 3 человека. Режим работы –
351 дней в году.

Таким образом, общий расход воды на питьевые нужды трудящихся

составит: 10,8 м

/год.

Хозяйственно-бытовые нужды:

Для бытовых нужд в модульных зданиях на проектируемых

промышленных

площадках

установлен

умывальник

Мойдодыр с

электроводонагревателем (ЭВН-25). Емкость конструкции устройства в 25 л
способна нагревать и поддерживать температуру воды 55-60 °С. Наполнение
умывальников осуществляется привозной бутилированной водой. Согласно
табл.

А.3

СП

30.13330.2012

средний

суточный

расход

воды

водопотребителями производственных предприятий составляет 25 л.

Объемы воды на хозяйственно-бытовые нужды принимаются исходя из

нормы водопотребления в  cмену 25 л/чел по приложению А, таблице А.2 и
приведены в Таблице 5.2.1.
Таблица 5.2.1 -  Объемы бытовых сточных вод

Параметр

Промышленная

площадка блока № 3

пласта 6-6а

Скважина

№ 19

Промышленная

площадка блока № 5

пласта 7-7а

Норма водоотведения на
человека, л/смену

Количество работников

Объем бытовых сточных
вод, л/сут (м

/сутки)

75 (0,075)

150 (0,15)

Объем бытовых сточных
вод, м

/год

26,32

52,65

1459-

ОВОС

155

Общий объем водопотребления на питьевые и хозяйственно-бытовые

нужды трудящихся на вновь вводимых промплощадках составит:

116,09

/год.

Технологические нужды

На технологические нужды (орошение, пылеподавление) при ведении

горных работ по пластам 6-6а, 7-7а и при подготовке и отработке запасов
«ПАО «Распадская» предусматривается использовать очищенную шахтную
воду.

Расчет расхода на пылеподавление выполнен в соответствии с

«Инструкцией по борьбе с пылью в угольных шахтах».

Расчет расхода воды на обеспыливание всех технологических процессов

выполнен в соответствии с документацией «Техническое перевооружение
опасного производственного объекта «Шахта угольная» ПАО «Распадская» в
части комплексного обеспыливания и пылевзрывозащиты» (Шифр 1756-ПКО)
согласно «Инструкции по борьбе с пылью в угольных шахтах» на период
добычи угля 8000 тыс. тонн (2025 год), при одновременной работе 2 очистных
и 14 подготовительных забоев и приведен в Таблице 5.2.2.
Таблица 5.2.2 Расчет расхода воды на технологические нужды

Потребители

Расход

воды,

/ч

Кол-во

потреби-

телей, шт.

Коэффициент

одновремен-

ности работы
потребителей

Время

работы

потреби-

теля,

ч/сут

Расход

воды,

/сут

Число

дней

работы

в году

Расход

воды, м

/год

Проходческие забои

Орошение на
комбайн

4,2

0,75

9 396,9

365,00

144 868,50

Нагнетание воды в
пласт

3,3

231

84 315,00

Устройство водяных
завес

0,7

88,2

32 193,00

Орошение на
пересыпах

1134

413 910,00

ИТОГО

675 286,50

Очистные забои

Орошение на
комбайн

22,8

18 410,4

365,00

149 796,00

Орошение на
комбайн

22,8

18 410,4

149 796,00

Нагнетание воды в
пласт

13,2

24 633,6

231 264,00

Устройство водяных
завес

2,16

18 77,76

28 382,40

Орошение на
пересыпах

4,5

162

59 130,00

ИТОГО

618 368,40

1459-

ОВОС

156

Конвейерные линии

Орошение на
пересыпах

4,5

0,75

4050

365

1 478 250,00

Устройство и обслуживание водяных заслонов

V=S*N*n

сечение

выработк

и, (S), м

расход

(N), л/м

количество

(n), шт.

ИТОГО 880 000,00

440

100

Неучтенные процессы

(водяная забойка, промывка шпуров при бурении, обмывка боков
выработки и др.)

15%

547 785,74

ВСЕГО 4 199 690,64

Сводный расход воды необходимый для выполнения технологических

нужд в процессе ведения горных работ по пластам 6-6а, 7-7а приведен в
Таблице 5.2.3.
Таблица 5.2.3 Сводный расход воды на технологические нужды при ведении
горных работ по пластам 6-6а, 7-7а

Технологический процесс

Ед. изм.

Расход воды

Орошение при выемке угля из очистных
забоев

/год

28 382,40

Нагнетание воды в пласт

/год

315 579,00

Устройство завес при проходке
механизмами

/год

32 193,00

Орошение при ведении подготовительных
работ

/год

413 910,00

Орошение на погрузочных пунктах

/год

59 130,00

Орошение при конвейерной
транспортировке

/год

1 478 250,00

Устройство и обслуживание водяных
заслонов

/год

880 000,00

Орошение при работе очистных комбайнов

/год

299 592,00

Орошение при работе проходческих
комбайнов

/год

144 868,50

10.

Неучтенные процессы

15%

547 785,74

ИТОГО

4 199 690,64

Таким образом общий объем воды необходимый на технологические

нужды составит

4199,690 тыс.м

/год.

Водоотведение:

Хозяйственно-бытовые стоки

Организации

сетей

хозяйственно-бытовой

канализации

на

проектируемых промплощадках не предусматривается.

1459-

ОВОС

157

Хозяйственно-бытовые сточные воды предусматривается отводить в

водонепроницаемые выгребы (биотуалеты). Стоки из выгребных ям вывозятся
ассенизационными машинами по мере их наполнения на существующие
очистные сооружения ПАО «Распадская».

Объем водоотведения равен объему водопотребления на питьевые и хоз-

бытовые нужды на вновь вводимых промплощадках составит:

116,09 м

/год.

Поверхностный сток

Согласно принятым проектным решениям для предотвращения

возможного загрязнения поверхностных водотоков и подземных вод на
промплощадках 3-6 и 5-7 предусматривается организовать систему ливневой
канализации.

Сбор поверхностного стока (дождевых и талых вод) на промплощадках

3-6 и 5-7 производится по спланированной территории в водоотводные лотки,
а далее в дождеприемный колодец, откуда поверхностные стоки отводятся в
резервуары ливневых стоков (2 шт. по 100 м

Поверхностные стоки с площадок АЦ топливозаправочных пунктов на

промплощадках 3-6 и 5-7 собираются в приямки, откуда трубопроводом
отводятся в общую сеть дождевой канализации для последующего сброса в
резервуары.

По мере накопления загрязненные поверхностные сточные воды с

резервуаров вывозятся спецавтотранспортом на ОФ «Распадская» для
дальнейшего использования в технологическом цикле фабрики

(

Приложение

57, Книга 5

Проектный объем вывозимых поверхностных сточных вод составит

9358,4 м

/год.

На промплощадке скважины №19 сбор поверхностных вод с территории

площадки проектом не предусматривается ввиду отсутствия на площадке
объектов, оказываемых значимое на них воздействие. Водоотвод на площадке
решен открытым способом по спланированной территории в водоотводные
кюветы и железобетонные лотки со сбросом воды в пониженное место.

По данным раздела

8 «Осушение шахтного поля. Водоотлив», Часть 2

«Технологические решения (подземная часть),

в настоящее время на шахте в

работе находится три оборудованных водоотлива:

главный водоотлив гор. +70 м;

на восточном полевом штреке ПК15;

водоотлив околоствольного двора гор. -210 м (зачистка и
восстановление выработок).

Для обеспечения ведения горных работ по пластам 11, 10, 7-7а, 6-6а и 3-

3а предусматриваются временные участковые водоотливные установки,
сооружаемые в пониженных участках горных выработок. Откуда шахтная

1459-

ОВОС

158

вода передается на главный водоотлив гор. +70 м и откачивается на
поверхность с помощью существующих насосов на существующие очистные
сооружения шахтных и ливневых сточных вод.

Прогнозные водопритоки при ведении горных работ по пластам 11, 10,

7-7а, 6-6а и 3-3а согласно расчетам составят

1312 м

/час, 11493,12 м

/год

Объем водоотведения от технологических нужд учитывается в величине

шахтного водоотлива 11493,12

тыс.м

/год (рисунок 5.1)

Сравнительная характеристика объемов водопотребления до и

после реализации проектных решений

ПАО «Распадская является действующим предприятием.
Существующие объемы водопотребления и водоотведения ПАО

«Распадская» учитываются статистической отчетности по форме 2ТП
«Водхоз» (

Приложение 58, Книга 5).

Настоящими проектными решениями предусматривается организация

трех новых промышленных площадок 3-6, 5-7 и скв. №19 которые
необходимы для обеспечения ведения горных работ по пластам 10, 7-7а, 6-6а
и 3-3а ПАО «Распадская», с максимальным объёмом добычи угля 8000 тыс.
тонн угля.

Общий баланс водопотребления и водоотведения ПАО «Распадская»

рассчитан и составленный на перспективное развитие предприятия до 2032
года, с объемом добычи угля 8000 тыс. тонн в год («Схема водохозяйственного
баланса ПАО «Распадская» на 2017 по 2032 гг.» (рисунок 3.6.2) и
Пояснительной записке к ней приведены в

Приложение 56, Книга 5).

Согласно «Схеме водохозяйственного баланса ПАО «Распадская» на

2017 по 2032 гг.» объем очищенной шахтной воды для технологических нужд
при добыче угля 8000 тыс. тонн год составит 8262,414 тыс. м

/год, при объеме

шахтного водопритока 15982,703 тыс.м

/год (рисунок 5.2).

Общий расход воды на технологические нужды при ведении горных

работ по пластам 6-6а, 10, 7-7а составит 4199,690 тыс.м

/год, при прогнозном

объеме шахтного водопритока 11493,12

тыс.м

/год (рисунок 3.6.1)

Таким образом, общий объем воды используемой на технологические

нужды после реализации проектных решений не выйдет за рамки
разрешительной документации, выданной предприятию на перспективное
развитие ведения горных работ до 2032 гг. (

Приложение 56, Книга 5

Объем водопотребления на питьевые нужды и хозяйственно-бытовые

нужды на вновь вводимых промплощадках решен привозной питьевой водой.

Объем хозяйственно-бытовых стоков так же учтен в общем объеме

сточных вод поступающих на очистку.

Соответственно объемы водопотребления и водоотведения в целом по

ПАО «Распадская», при реализации проектных решений, не изменятся
(рисунок 5.2).

1459-

ОВОС

159

Объем сброса так же остается в рамках действующих нормативов НДС,

выданные на объем сбрасываемых сточных вод 16478,626 тыс. м

/год

(

Приложение 55, Книга 5

Все технологические решения по очистке сточных вод на очистных

сооружениях и производственный экологический контроль за сточными
водами и водными объектами на предприятии сохраняются без изменений, и
настоящей работой не рассматриваются.

Соответственно, дополнительного негативного воздействия на

состояние водных ресурсов при реализации настоящей проектной
документации оказываться не будет.

При эксплуатации сетей инженерно-технического обеспечения какое-

либо воздействие на водные ресурсы отсутствует.

Сравнительная

характеристика

объемов

водопотребления

водоотведения до и после реализации проектных решений приведена в
таблице 5.2.2.

1459-

ОВОС

160

Таблица 5.2.2 – Сравнительная характеристика объемов водопотребления и водоотведения до и после реализации проектных решений

Наименование

источника

Объемы водопотребления и

водоотведения на существующее

положение, согласно форме

№ 2-ТП (водхоз) за 2018 г.,

тыс. м

/год

Проектные объемы водопотребления и

водоотведения от проектируемых

промплощадок,

тыс. м

/год

Объемы водопотребления
и водоотведения согласно

схеме ВХБ на перспективное

развитие предприятия 2017-2032 гг.,

тыс. м

/год

Утвержденный

НДС (на перспективное развитие

предприятия до 2032 г.)

Водопотребление

1.Шахтный водоприток (естественный)

14938,61

(1705 м

/час)

11493,12

(1312 м

/час)

15982,703

(1825 м

/час)

2.Технологические нужды
(пылеподавление и орошение горных
выработок)

4273,06

4199,690

8267,414

3.Хозяйственно-питьевые нужды

369,62

0,116

410,18

Водоотведение

1.Шахтный водоотлив
на существующие очистные сооружения
шахтных и ливневых стоков

10910,01

15692,810

24250,117

3.Ливневые воды

6,28

41,72

9,358 – вывозятся на ОФ «Распадская»

18,831

Выпуск №2

10958,01

12432,044

16478,627

2500 м

/час

16478,626 тыс. м

/год

4.Хозяйственно-бытовые сточные воды

390,88

0,116

410,018

87,5 м

/час 410,018 тыс. м

/год

Выпуск №1

390,88

390,996

410,018

1459-

ОВОС

163

5.2.2

Период строительства

Водоснабжение:

На период проведения строительства проектируемых объектов

предусматривается обеспечение трудящихся привозной водой, которая
расходуется в основном на питьевые нужды. Привозная вода по качеству
должна соответствовать ГОСТ Р 51232-98 «Вода питьевая…».

Среднее количество питьевой воды потребное для одного трудящегося

определяется 1-1,5 л/сутки – зимой и 3-3,5 л/сутки – летом.

на промплощадке 3-6: зимой – 99 л/сутки (0,099 м

/сутки), летом -

231 л/сутки (0,231 м

/сутки). Годовой объём воды на питьевые

нужды составит: 66,33 м

/период. Численность трудящихся-

строителей составит 66 человек. Период строительства – 13 мес.

на промплощадке 5-7: зимой – 99 л/сутки (0,099 м

/сутки), летом -

231 л/сутки (0,231 м

/сутки). Годовой объём воды на питьевые

нужды составит: 59,4 м

/период. Численность трудящихся-

строителей составит 66 человек. Период строительства – 12 мес.

на промплощадке скв. №19: зимой – 81 л/сутки (0,081 м

/сутки),

летом – 189 л/сутки (0,189 м

/сутки). Годовой объём воды на

питьевые нужды составит: 24,3 м

/период. Численность

трудящихся-строителей

составит

человека.

Период

строительства – 6 мес.

Общий объем водопотребления на площадках строительства составит:

279 л/сутки (0,279 м

/сутки) – зимой, 651 л/сутки (0,651 м

/сутки) – летом,

150,03 м

/год.

Водоотведение:

Хозяйственно-бытовые сточные воды

Сбор хозяйственно-бытовых сточных вод осуществляется в

водонепроницаемый  выгреб  (биотуалет)  с  последующим  вывозом  на
собственные очистные сооружения хозяйственно-бытовых сточных вод ПАО
«Распадская».  Объем  водоотведения  равен  объему  водопотребления  на
питьевые  нужды  трудящихся  на  площадках  строительства  и  составит:  279
л/сутки (0,279 м

/сутки) – зимой, 651 л/сутки (0,651 м

/сутки) – летом, 150,03

/год.

Поверхностный сток

Проектными решениями предусматривается выполнить сбор и

отведение поверхностного стока с площадок строительства расположенных в
водоохранных зонах поверхностных водных объектов.

1459-

ОВОС

164

Промплощадка 3-6 расположена на правобережном склоне р. Бол.

Линсу, которая протекает на расстоянии 180 м от нее и находится за пределами
водоохранной зоны р.Бол. Линсу.

Сети инженерно-технического обеспечения (трасса ВЛ и водовода) к

промплощадке 3-6 частично обустраиваются в водоохранной зоне р. Бол.
Линсу, а также пересекает русло р. Бол. Линсу - трасса ВЛ с ПК15+89.4 по
ПК19+41.4, трасса водовода с ПК22+30.1 по ПК23+14.57.

Промплощадка 5-7 находится на значительном расстоянии (более 2 км)

от р. Юж. Ольжерас и находится за пределами водоохранной зоны р. Юж.
Ольжерас.

Проектируемые трассы (трасса ВЛ и водовода) к промплощадке 5-7

частично обустраиваются в водоохранной зоне р. Южный Ольжерас, а также
пересекают русло р. Юж. Ольжерас - трасса ВЛ в районе ПК0+15, трасса
водовода на ПК 1+50.

Частично попадает в водоохранную зону временного водотока без

названия,  который  образуется  только  в  период  таяния  снега  и  выпадения
осадков  (Приложение  53,  1459-ООС2.5),  часть  проектируемых  объектов  на
промплощадке  скв.  19.  Временный  водоток  без  названия  протекает  на
расстоянии 22 м северо-западнее промплощадки скв.19.

Согласно п. 16 ст. 65 ВК [4] в границах водоохранных зон допускаются

проектирование,  строительство,  реконструкция,  ввод  в  эксплуатацию,
эксплуатация  хозяйственных  и  иных  объектов  при  условии  оборудования
таких объектов сооружениями, обеспечивающими охрану водных объектов от
загрязнения, засорения, заиления и истощения вод в соответствии с водным
законодательством  и  законодательством  в  области  охраны  окружающей
среды.

Создание системы ливневой канализации является природоохранным

мероприятием, направленным на защиту от истощения и загрязнения
компонентов окружающей среды.

Сбор поверхностных сточных вод с площадок строительства,

находящихся  в  водоохранных  зонах  р.  Б.Линсу  и  р.  Юж.  Ольжерас  и
временного  безымянного  водотока  решен  открытым  способом  по
существующему рельефу с обратным уклоном от водотоков.

Вокруг площадок строительства предусматривается укладка временных

железобетонных  лотков  типа  СЛ-3,  по  которым  стоки  собираются  во
временные  стальные  аккумулирующие  резервуары.  Лоток  СЛ-3  –
трапецеидального  сечения,  глубиной  0,45  м,  шириной  по  дну  0,40  м.
Продольный лоток по лотку должен быть не менее 0,003.

Объемы аккумулирующих резервуаров приняты для возможности

принятия объема расчетного дождя, определенного в соответствии с
«Рекомендациями по расчету систем сбора, отведения и очистки

1459-

ОВОС

165

поверхностного стока с селитебных территорий, площадок предприятий и
определению условий выпуска его в водные объекты» [46].

Объемы дождевого стока посчитаны с полной площади нарушения

земель в водоохранной зоне, при строительстве в водоохранных зонах рек Б.
Линсу  и  р.  Южный  Ольжерас  трасс  водоснабжения  и  электроснабжения  и
строительстве  в  водоохранной  зоне  водотока  без  названия  промплощадки
скважины №19.

При строительстве с двух сторон от реки, сбор дождевого стока

производится с каждой стороны реки в свой аккумулирующий резервуар.

Расчет талых вод не выполнялся так как работы при ведении

строительства в водоохранных зонах предусматривается в теплый период (с
мая по октябрь, работы по переходу сетей через реки – предусматриваются в
меженный период, когда уровни минимальны).

Объём расчётного дождя

𝑊

ос.д

, м

определяется по формуле:

𝑊

ос.д

= 10 ∙ ℎ

∙

∙ 𝐹

, м

(5.1)

где
10 – переводной коэффициент;

ℎ

– максимальный суточный слой осадков, мм, образующихся за дождь,

сток от которого подвергается очистке в полном объёме (расчётный
дождь); определяется в соответствии с п.п. 7.2.2 и 7.2.3 [46];

– коэффициент стока для расчётного дождя, таблица 10 [46];

F – площадь стока, га.

Среднегодовой объём дождевых

𝑊

определяется по формуле:

𝑊

= 10 ∙ ℎ

∙

∙ 𝐹

, м

(5.2)

где
10 – переводной коэффициент;

ℎ

= 338 мм

– слой осадков за тёплый период года, определяется, по

СП 131.13330.2012 «Строительная климатология» [47].
Среднегодовые объемы дождевых стоков скорректированы в

соответствии с периодом ведения строительства в водоохраной зоне.

Площадь сбора ливневых вод равна общей площади нарушения земель

при ведении работ на участках строительства расположенных в водоохранной
зоне и приведена в Таблице 5.2.3.

ПОДГОТОВКА И ОТРАБОТКА ЗАПАСОВ ПАО «РАСПАДСКАЯ» ПОДЗЕМНЫМ СПОСОБОМ (Том 1, 2019 год) - часть 8
