Люк

Частично или полностью поднят

 Включите питание автомобиля.

B

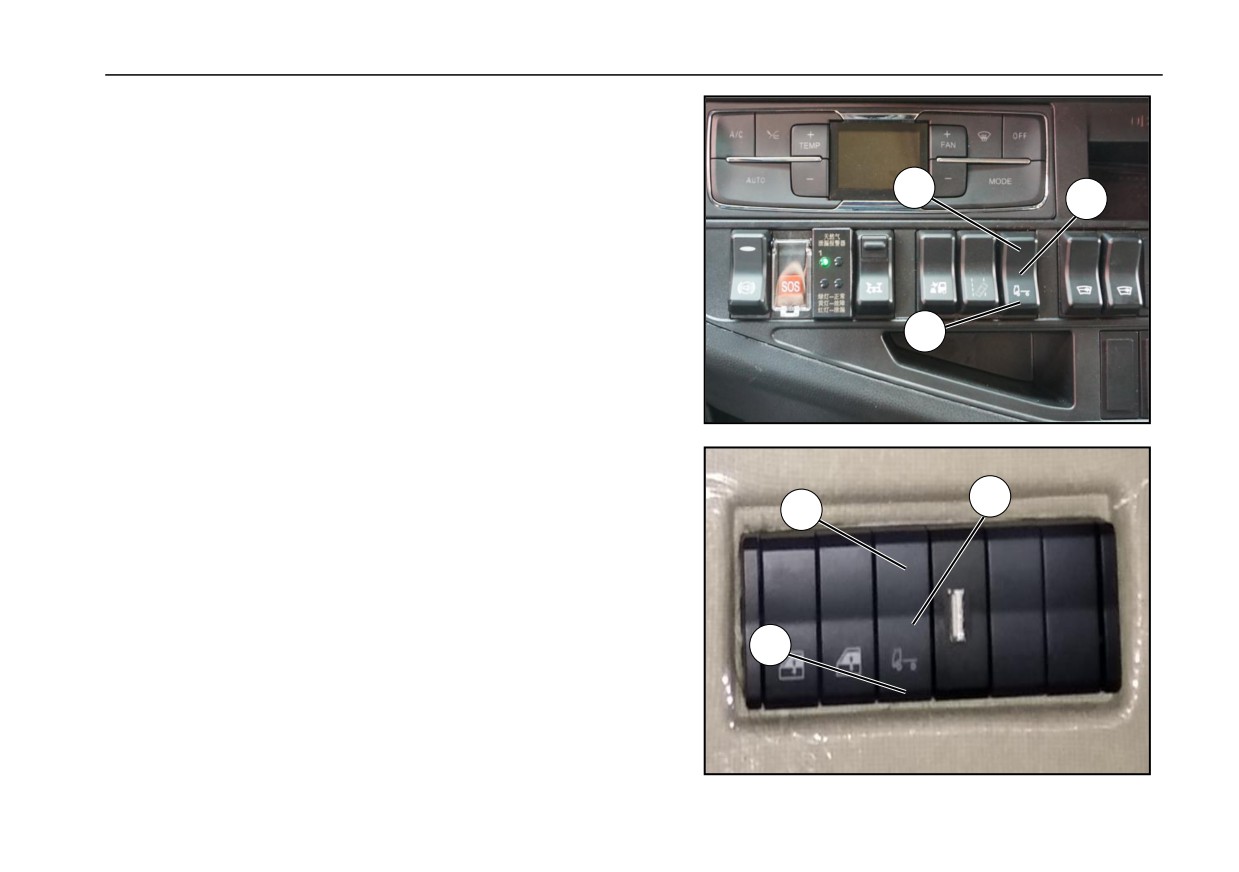

 Нажмите на конец A тумблера ③ со стороны приборной панели или

3

тумблера ④ со стороны модуля управления спальным местом, и люк начнет

подниматься.

 Прежде чем подъем достигнет максимального положения, вы можете

нажать на конец А, чтобы выбрать точку остановки; после точки остановки

снова нажмите на конец А, и люк продолжит подниматься.

A

 Если не выбрать остановку посередине, люк поднимется в максимальное

положение и автоматически остановится.

Частично или полностью отключить подъѐм

 Нажав на конец B тумблера ③ со стороны приборной панели или тумблера

④ со стороны модуля управления спальным местом, люк можно закрыть из

любого положения, в котором он поднят.

4

 Перед неполным закрытием может быть останов нажатием в точке выбора

B

B；после того, как точка остановлена, снова нажать конец B，свет продолжает

закрываться.

 Если промежуточная точка не останавливается, то окно закрывается до

полного закрытия.

A

23

Люк

Частично или полностью открыт

 После того, как люк будет поднят в максимальное положение, нажмите на

тумблер ③ со стороны приборной панели или на конец А тумблера ④ со

стороны модуля управления спальным местом, и люк начнет открываться.

 Перед полным открытием может быть вновь останов при нажатии на

Максимальное положение

конечный пункт A ； После остановки снова нажать конец А, фонарь

подъема

продолжает сворачивать назад.

 Если промежуточная точка не останавливается, то световое окно

открывается в полностью открытое положение.

Положение полного открытия

Частичное или полное закрытие

 Нажмите конец B тумблера ③ приборной панели или тумблера ④ модуля

управления спальным местом B, и люк может быть закрыт с любого положения,

открытого назад.

 Вы можете нажать конец B, чтобы выбрать точку остановки до того, как она

не будет полностью закрыта; После остановки снова нажмите конец B, и люк

продолжит закрываться.

 Если промежуточная точка не останавливается, то окно закрывается до

полного закрытия.

24

Люк

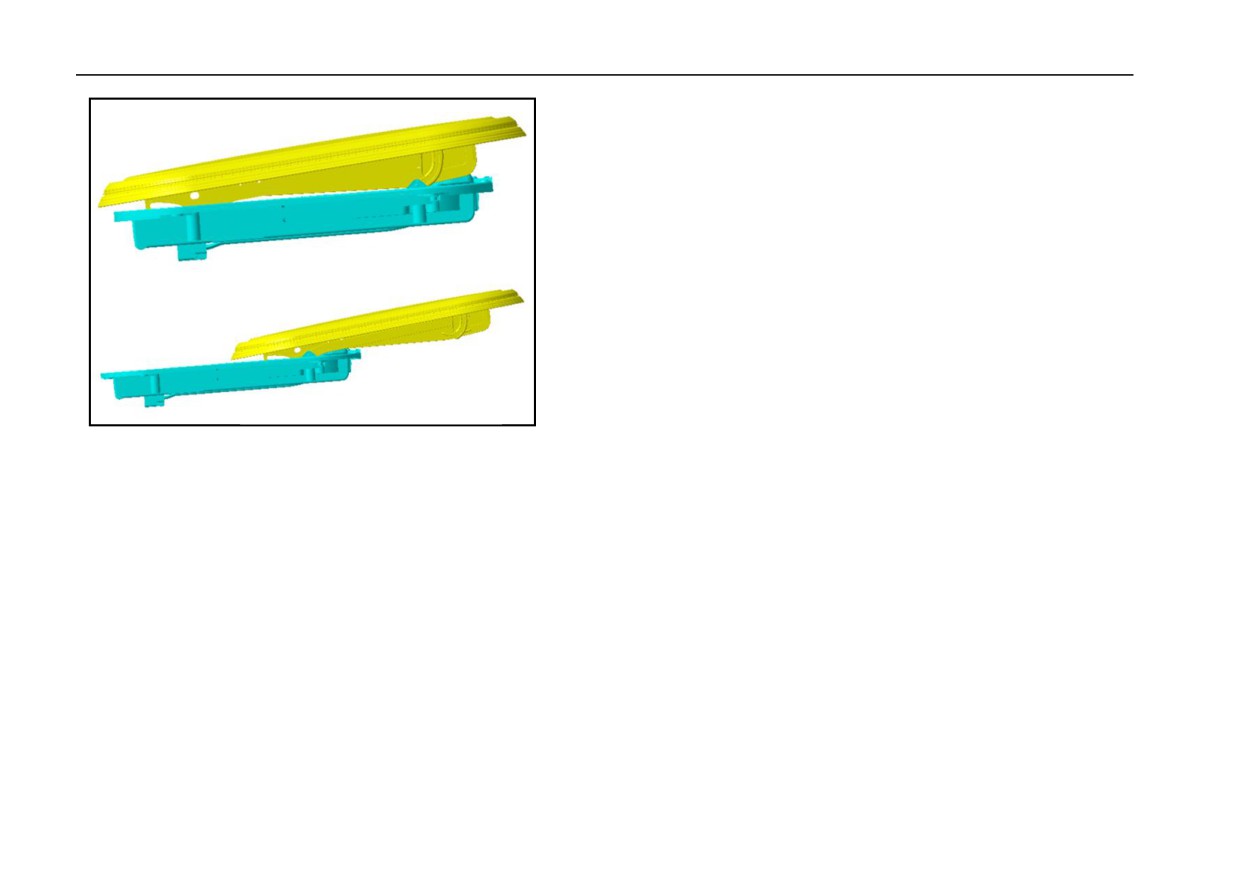

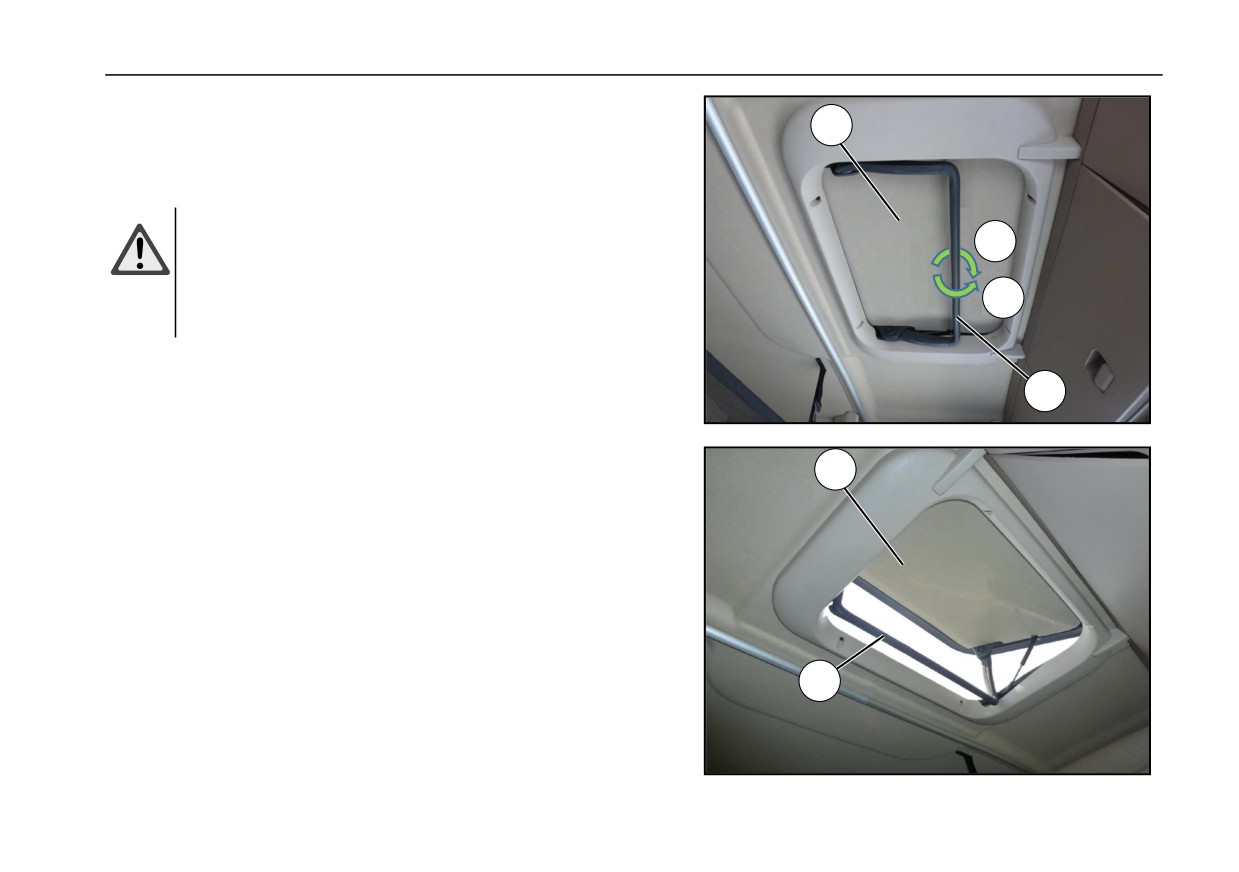

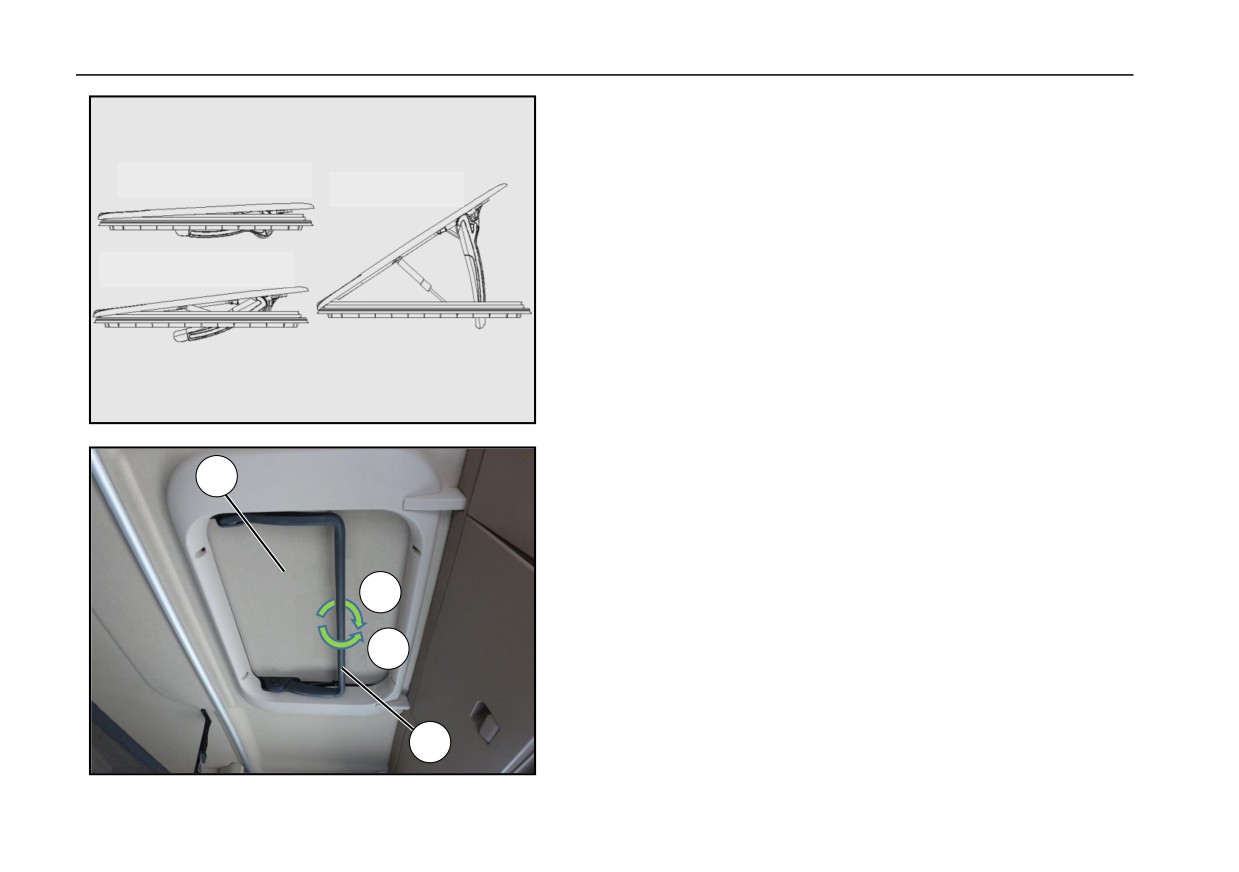

Ручной люк в крыше

1

Предупреждение!

Когда в кабине нет людей, люк в крыше должен быть закрыт,

A

чтобы предотвратить кражу и предотвратить попадание

дождя и пыли в кабину.

B

 Положение люка ①, когда он закрыт.

2

 Положение максимального угла открытия люка ①.

1

2

25

Люк

Настройка передач для открытия люка на крыше (три)

Положение передачи подъема

 Полностью открытая позиция (максимальный угол передач) открыта

Положение полного

открытия

Поверните ручку ② в направлении A до последнего конца, а затем толкните

ручку ② вверх в предельное положение.

Положение второй передачи

 Полностью открытое положение

(максимальный угол передачи

)

выключается

Потяните ручку ② внизу, затем поверните ручку ② в направление B в

застопоренное положение.

 Вторая передача (средняя передача ) включается

Поверните рукоятку ② по направлению A до самого заднего конца, затем

переместите рукоятку ② вверх до положения второй передачи, наконец,

поверните рукоятку ② по направлению B до заблокированного положения.

1

 Положение второй передачи (средняя передача ) выключено

Повернуть ручку ② в направлении A до упора, затем потянуть ручку ② вниз

до упора и, наконец, повернуть ручку ② в направлении B в заблокированное

положение.

A

 Повышенная настройка передачи (минимальная передача ) включена

Поверните ручку ② в направлении A до упора, затем поднимите ручку ②

B

вверх в положение искаженной передачи, наконец, поверните ручку ② в

направлении B в заблокированное положение.

 Искажѐнная передача (минимальная передача ) выключается.

2

Повернуть ручку ② в направлении A до упора, затем потянуть ручку ② вниз

до упора и, наконец, повернуть ручку ② в направлении B в заблокированное

положение.

26

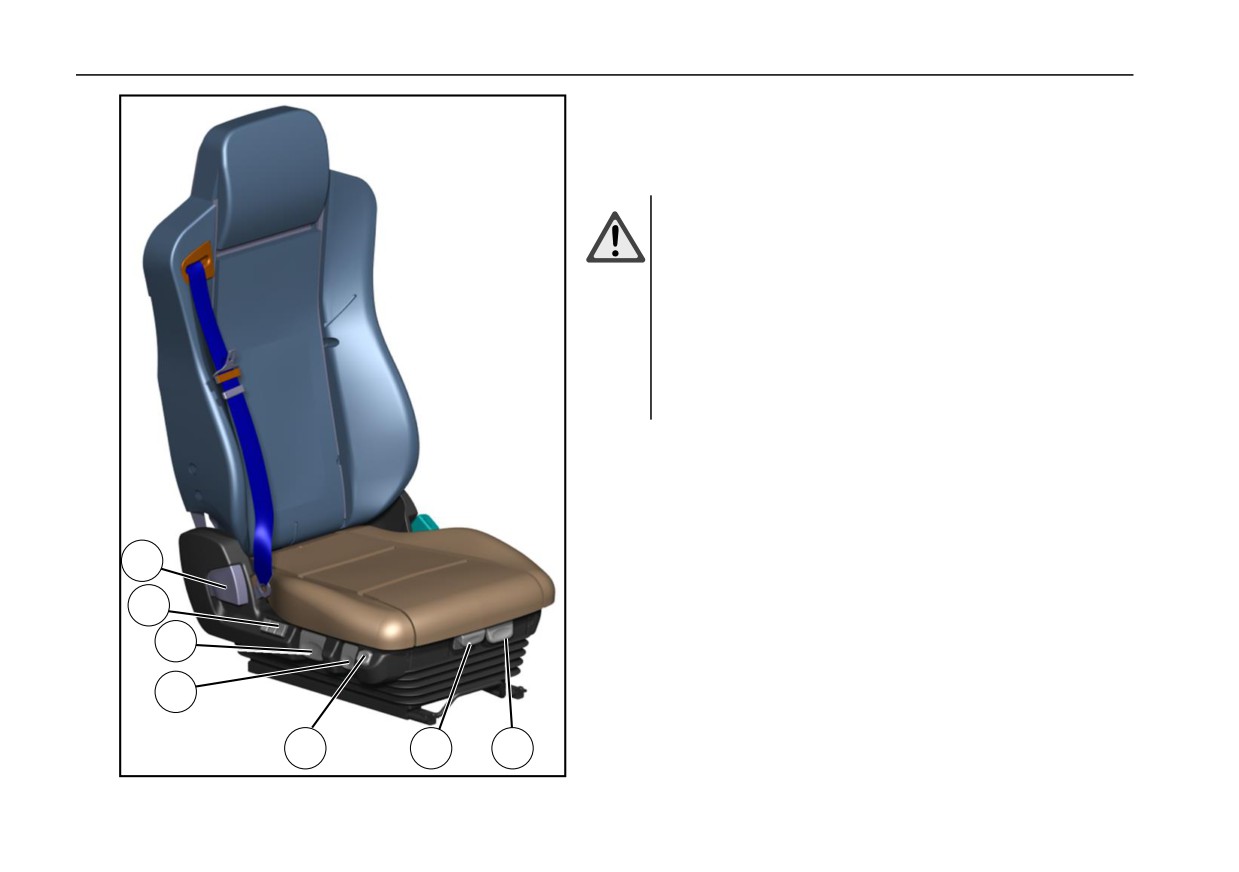

Регулировка сиденья

Регулировка сиденья

Сиденья

водителя

и

второго водителя (двойная

блокировка/комфорт)

Предупреждение!

- Можно регулировать сиденье только на стоящем автомобиле,

а не во время движения.

5

-Убедитесь, что вы слышите звук зажима фиксирующего

устройства сиденья

-Детские сиденья не подходят для крепления на сиденьях

водителя и помощника водителя.

-

Пристегивайте ремень безопасности перед каждым

движением, см. «Ремень безопасностиª.

1

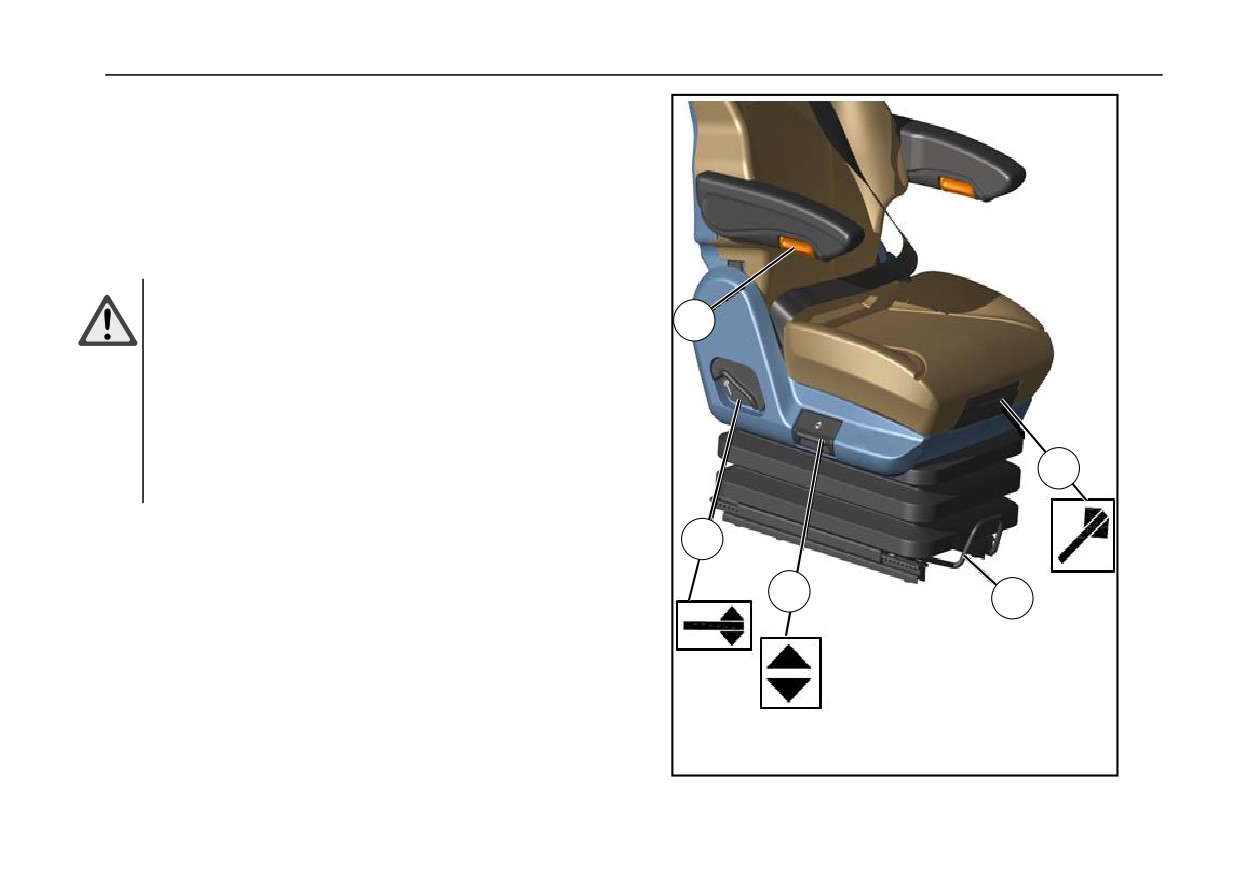

① Ручка регулировки угла наклона подушки сиденья

4

② Рукоятка регулировки сиденья вперѐд и назад

3

2

③ Ручка регулировки высоты сиденья

④ Ручка регулировки угла наклона спинки

⑤ Ручка регулировки угла наклона подлокотника (опция)

27

Регулировка сиденья

Регулировка угла наклона подушки сиденья

 Потяните ручку ① вверх, чтобы отрегулировать угол наклона подушки

сиденья.

 Отпустите ручку.

Регулировка сидений вперед или назад

 Потяните ручку ② вверх и сдвиньте сиденье вперед/назад.

 Отпустите ручку.

5

 Аккуратно толкайте сиденье вперед или назад, пока не услышите, как

оно зафиксируется на месте.

Регулировка высоты сиденья

 Потяните вверх рукоятку ③ и отрегулируйте сиденье на подходящую

высоту, сидя на сиденье или вставая с него.

1

 Отпустите ручку.

Регулировка величины угла спинки

4

 Откиньтесь назад и осторожно толкните спинку назад, чтобы

разблокировать еѐ.

 Потяните ручку ④ вверх.

3

2

 Отрегулируйте спинку в желаемое положение.

 Отпустите ручку.

Отрегулируйте угол подлокотника

 Поверните ручку ⑤, чтобы отрегулировать подлокотник под нужным

углом.

28

Регулировка сиденья

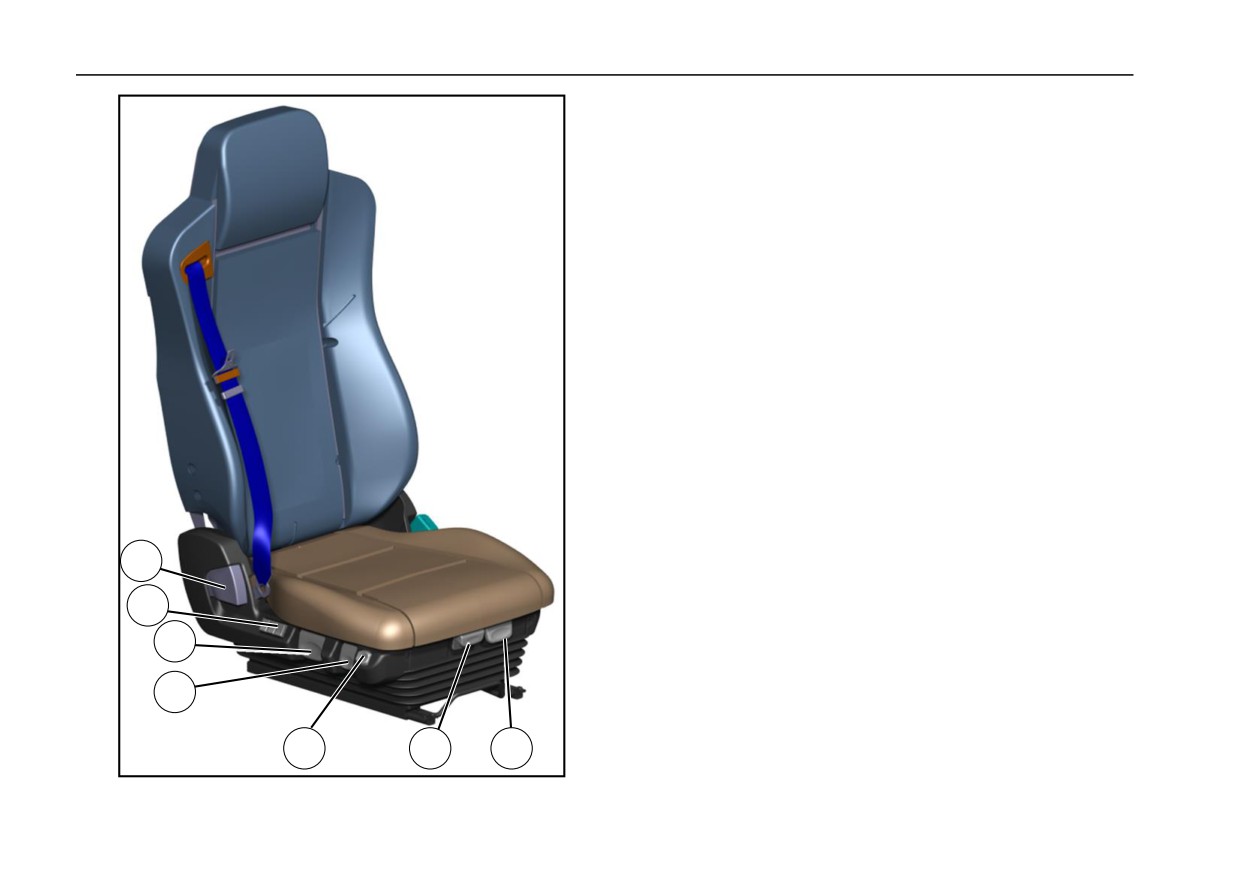

Сиденья водителя и второго водителя (с двойной блокировкой

/

Делюкс)

Предупреждение!

- Сиденье можно регулировать только тогда, когда транспортное

средство находится в неподвижном состоянии, и его нельзя

1

регулировать во время движения; Сиденье класса люкс можно

отрегулировать только тогда, когда оно находится под нагрузкой

и при давлении воздуха не менее 8 бар.

8

-Убедитесь, что вы слышите звук зажима фиксирующего

устройства сиденья

- При повреждении подушки безопасности сиденье следует

7

заменить новым.

-Детские сиденья не подходят для крепления на сиденьях

водителя и помощника водителя.

6

-

Пристегивайте ремень безопасности перед каждым

движением, см. «Ремень безопасностиª.

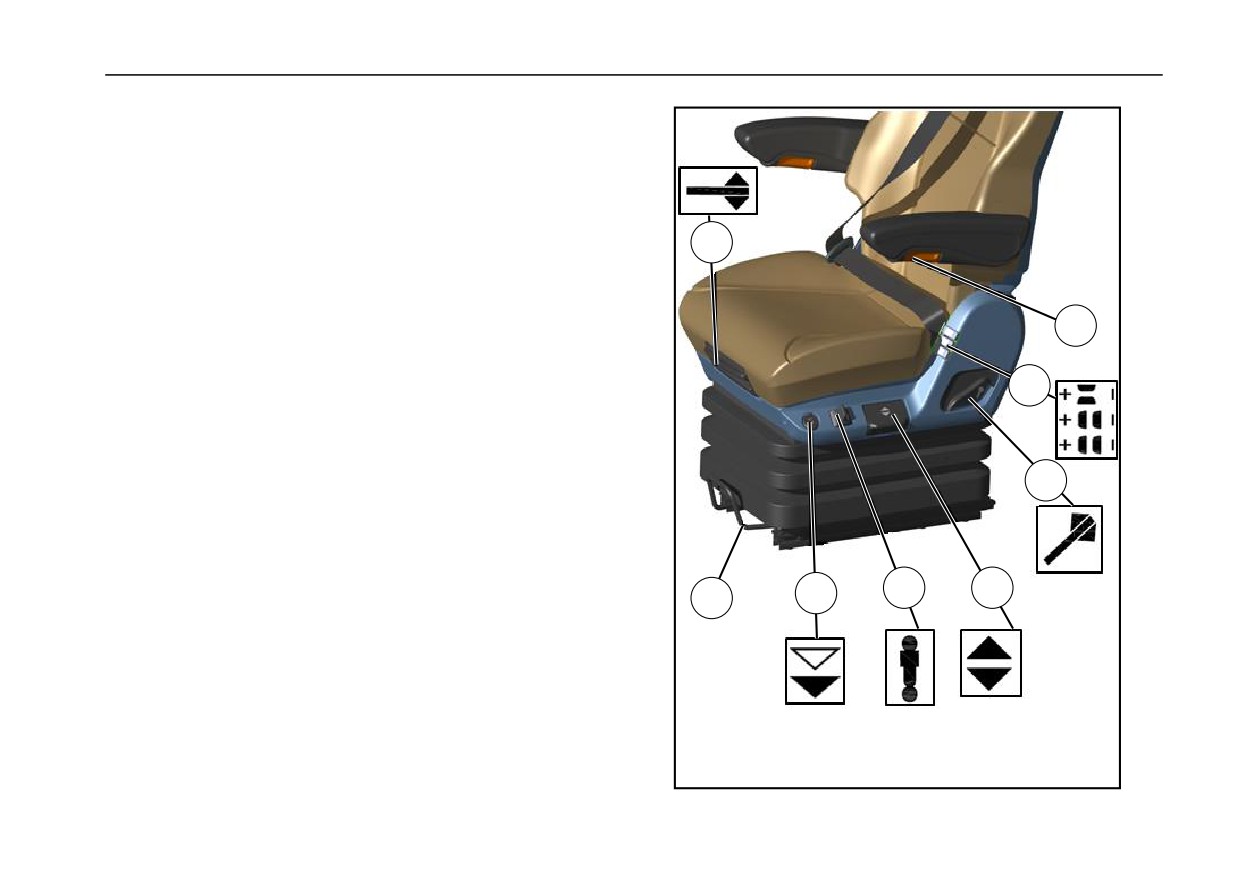

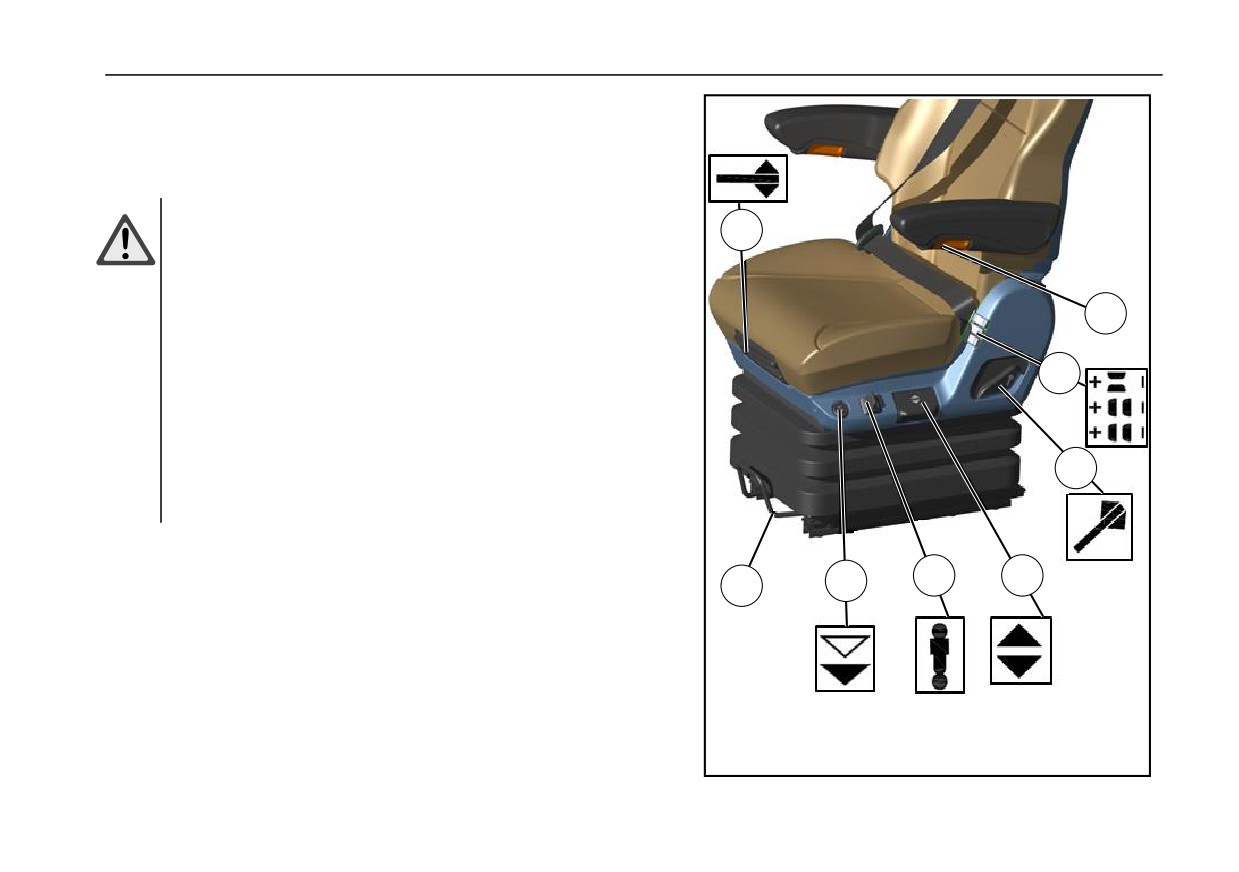

① Ручка регулировки угла наклона подушки сиденья ② Ручка регулировки

4

5

передней и задней части сиденья

2

3

③ Кнопка быстрого опускания сиденья

④ Рукоятка регулировки

демпфирования амортизатора

⑤ Ручка регулировки высоты сиденья

(пневматическая)

⑥ Ручка

регулировки наклона спинки

⑦ Кнопки регулировки поясничной опоры и боковой поддержки

(пневматические)

⑧ Ручка регулировки угла наклона подлокотника (дополнительно)

29

Регулировка сиденья

Регулировка угла наклона подушки сиденья

 Потяните ручку ① вверх, чтобы отрегулировать угол наклона подушки

сиденья в соответствии с требованиями.

 Отпустите ручку.

1

Регулировка сидений вперед или назад

 Потяните ручку ② вверх и сдвиньте сиденье вперед/назад.

8

 Отпустите ручку.

 Аккуратно толкайте сиденье вперед или назад, пока не услышите, как

7

оно зафиксируется на месте.

Быстрое опускание сиденья (легко садиться и выходить)

 Сев в автомобиль, нажмите кнопку ③ (кнопка выскакивает), и сиденье

6

поднимается в водительское положение.

 Перед выходом из автомобиля нажмите кнопку ③ (кнопка нажата), и

сиденье опустится в положение для посадки.

Регулировка демпфирования амортизатора

4

5

2

3

 С помощью ручки ④ можно установить эластичность сиденья (мягкое и

жесткое).

30

Регулировка сиденья

Регулировка высоты сиденья

 Потяните ручку ⑤ вверх и вниз, чтобы поднять и опустить сиденье.

 Отпустите ручку, когда сиденье достигнет подходящей высоты.

Регулировка величины угла спинки

1

 Откиньтесь назад и осторожно отодвиньте спинку сиденья.

 Потяните ручку ⑥ вверх, чтобы разблокировать спинку сиденья.

8

 Отпустите ручку, когда спинка сиденья будет отрегулирована в

желаемое положение.

7

Регулировка поясничной поддержки и боковой поддержки

 Нажать кнопку

⑦, чтобы контролировать надувание и сдувание

подушки безопасности.

6

Знак «+ª: подушка безопасности надувается.

Знак «-ª: подушка безопасности сдувается.

Отрегулируйте угол подлокотника

4

5

 Повернуть ручку ⑧, чтобы отрегулировать подлокотник под нужным

2

3

углом.

31

Регулировка сиденья

Сиденье второго водителя (с двойной блокировкой/типа легкой

направляющей)

Предупреждение!

- Можно регулировать сиденье только на стоящем

автомобиле, а не во время движения.

-Убедитесь, что вы слышите звук зажима фиксирующего

устройства сиденья

-Детские сиденья не подходят для крепления на сиденьях

водителя и помощника водителя.

- Пристегивайте ремень безопасности перед каждым

движением, см. «Ремень безопасностиª.

2

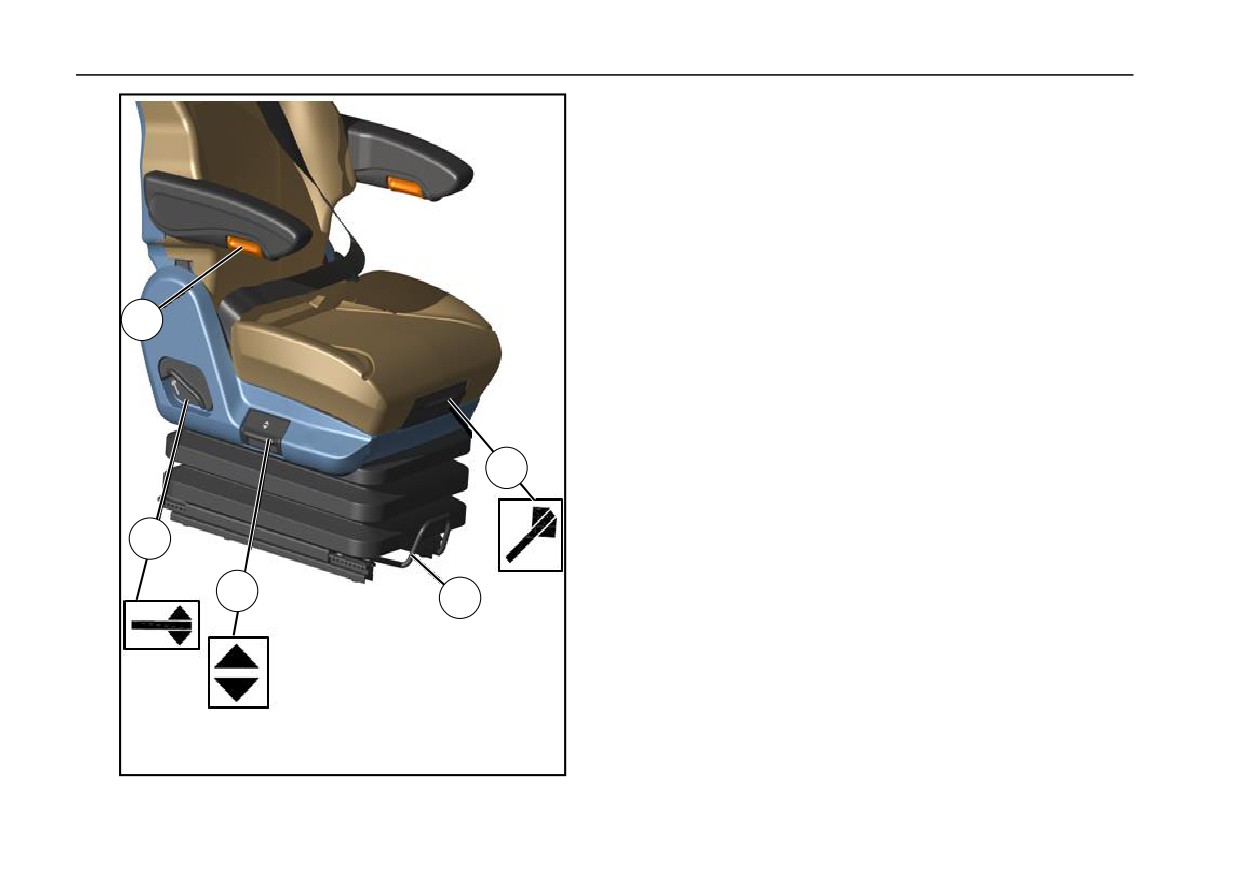

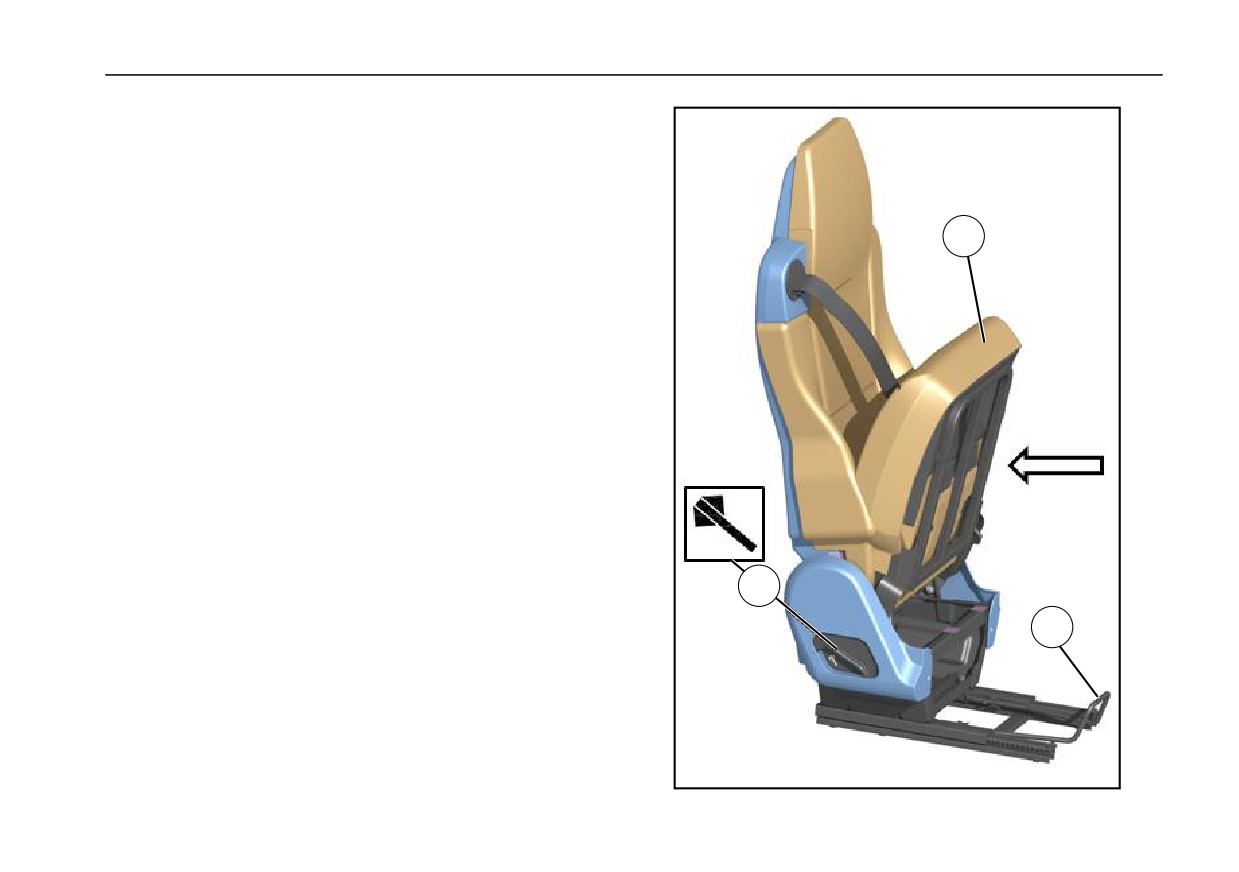

① Ручка регулировки угла наклона спинки сиденья

1

② Регулировка складывания подушки сиденья

③ Ручка регулировки сиденья вперѐд и назад.

3

32

Регулировка сиденья

Регулировка угла наклона спинки сиденья

 Откиньтесь назад и осторожно отодвиньте спинку сиденья.

 Потяните ручку① вверх, чтобы разблокировать спинку сиденья.

 Отрегулируйте спинку в желаемое положение.

2

 Отпустите ручку.

Регулировка складывания подушки сиденья

 Переверните подушку сиденья② вверх, и когда вы услышите звук

фиксации подушки сиденья, прекратите прилагать усилие, чтобы

сложить подушку сиденья.

 Нажмите на подушку сиденья ② в направлении, показанном на рисунке,

поверните подушку сиденья вниз, когда услышите звук разблокировки

подушки сиденья, и верните подушку сиденья в исходное состояние.

Регулировка сиденья вперед или назад

 Потяните ручку ③ вверх и сдвиньте сиденье вперед/назад.

 Отпустите ручку.

1

 Осторожно толкайте сиденье вперед или назад, пока не услышите, как

оно зафиксируется на месте.

3

33

Регулировка сиденья

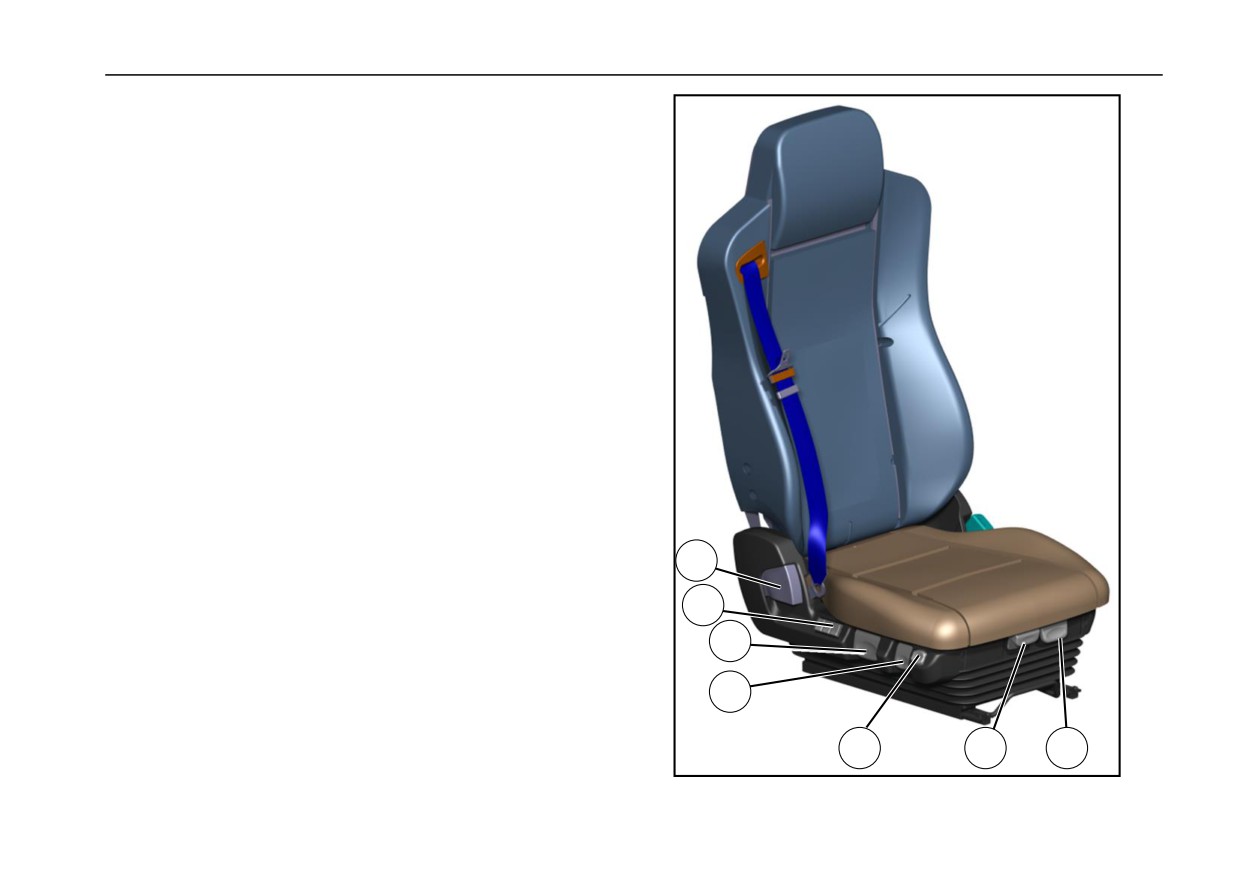

Пассажирское

сиденье

(кресло

с

подушкой

безопасности роскошной версии)

Предупреждение!

- Можно регулировать сиденье только на стоящем

автомобиле, а не во время движения.

-Убедитесь, что вы слышите звук зажима фиксирующего

устройства сиденья

-Детские сиденья не подходят для крепления на сиденьях

водителя и помощника водителя.

- Пристегивайте ремень безопасности перед каждым

движением, см. «Ремень безопасностиª.

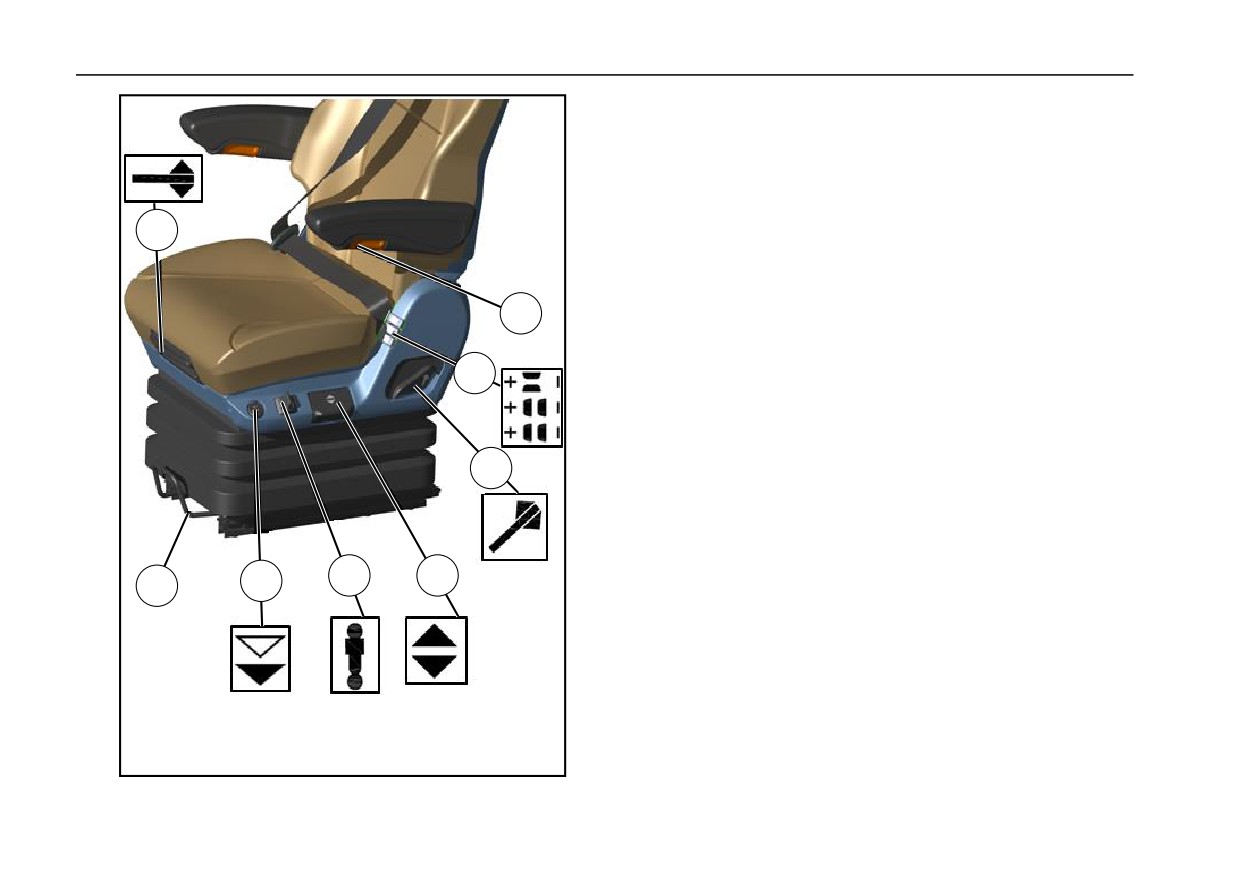

① Ручка регулировки угла наклона спинки

② Кнопка поясничной опоры

③ Ручка регулировки высоты

④ Ручка регулировки демпфирования

1

⑤ Кнопка регулировки скорого спуска

2

⑥ Ручка регулировки глубины сиденья

3

① Ручка регулировки угла наклона подушки сиденья

4

5

6

7

34

Регулировка сиденья

Регулировка величины угла спинки

 Откиньтесь назад и осторожно толкните спинку назад, чтобы

разблокировать еѐ.

 Потяните ручку ① вверх.

 Отрегулируйте спинку в желаемое положение.

 Отпустите ручку.

Регулировка поясничной опоры

 Поясничная опора разделена на верхнюю, нижнюю и боковую

поясничную опору, а три кнопки ② управляются индивидуально.

 Нажать соответствующую кнопку вверх, чтобы надуть воздух, нажать

соответствующую кнопку вниз, чтобы сдуть воздух, принять удобное

положение и отпустить кнопку.

Регулировка высоты сиденья

 Потянуть вверх ручку ③, чтобы отрегулировать сиденье на подходящей

высоте.

1

 Отпустите ручку.

2

Регулировка демпфирования

3

 Отрегулируйте ручку ④ вверх или вниз до комфортной эластичности

(мягкой и жесткой).

4

5

6

7

35

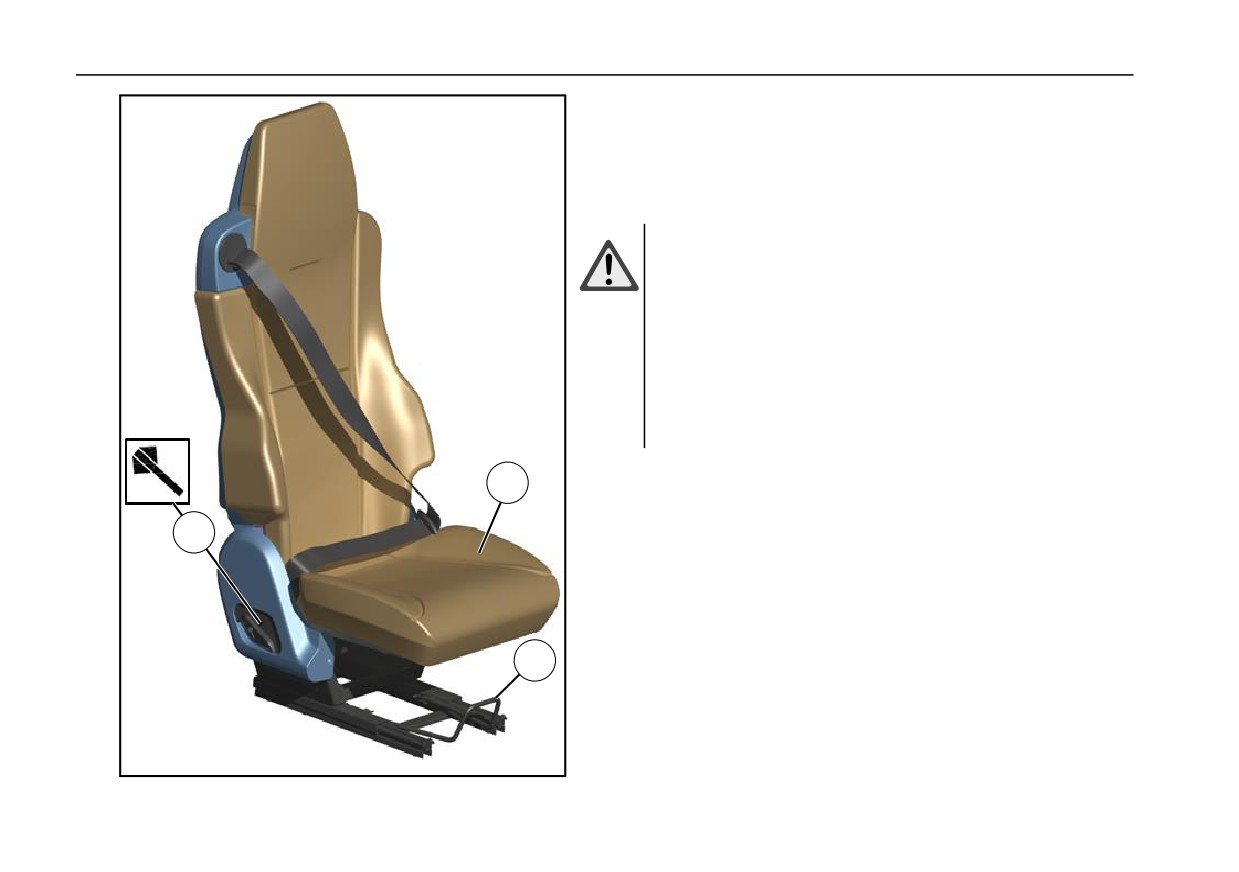

Регулировка сиденья

Регулировка скорости спуска

 Отрегулируйте кнопку скорости спуска ⑤ вниз, сиденье быстро сдуется

и опустится в самое нижнее положение.

 Потянуть вверх кнопку регулировки ⑤, сиденье быстро надувается и

поднимается на высоту перед быстрым сдуванием.

Регулировка глубины сиденья

 Потянуть вверх кнопку регулировки глубины сиденья

⑥, подушка

сиденья будет разблокирована, и отрегулировать подушку сиденья

вперед и назад до удобного положения.

 Отпустите ручку.

регулировка угла наклона подушки сиденья

 Переместите кнопку регулировки угла наклона подушки сиденья ⑦

вверх, чтобы отрегулировать угол наклона подушки сиденья до удобного

положения.

 Отпустите ручку.

1

2

3

4

5

6

7

36

Регулировка сиденья

Регулировка переднего и заднего положения сиденья и состояние

угла наклона спинки сиденья

Может повернуть на 63°

вперед

 Переднее и заднее положение сиденья можно отрегулировать по мере

Можно повернуть

на 32° назад

необходимости

(подушку сиденья нельзя отрегулировать вперед и

назад).

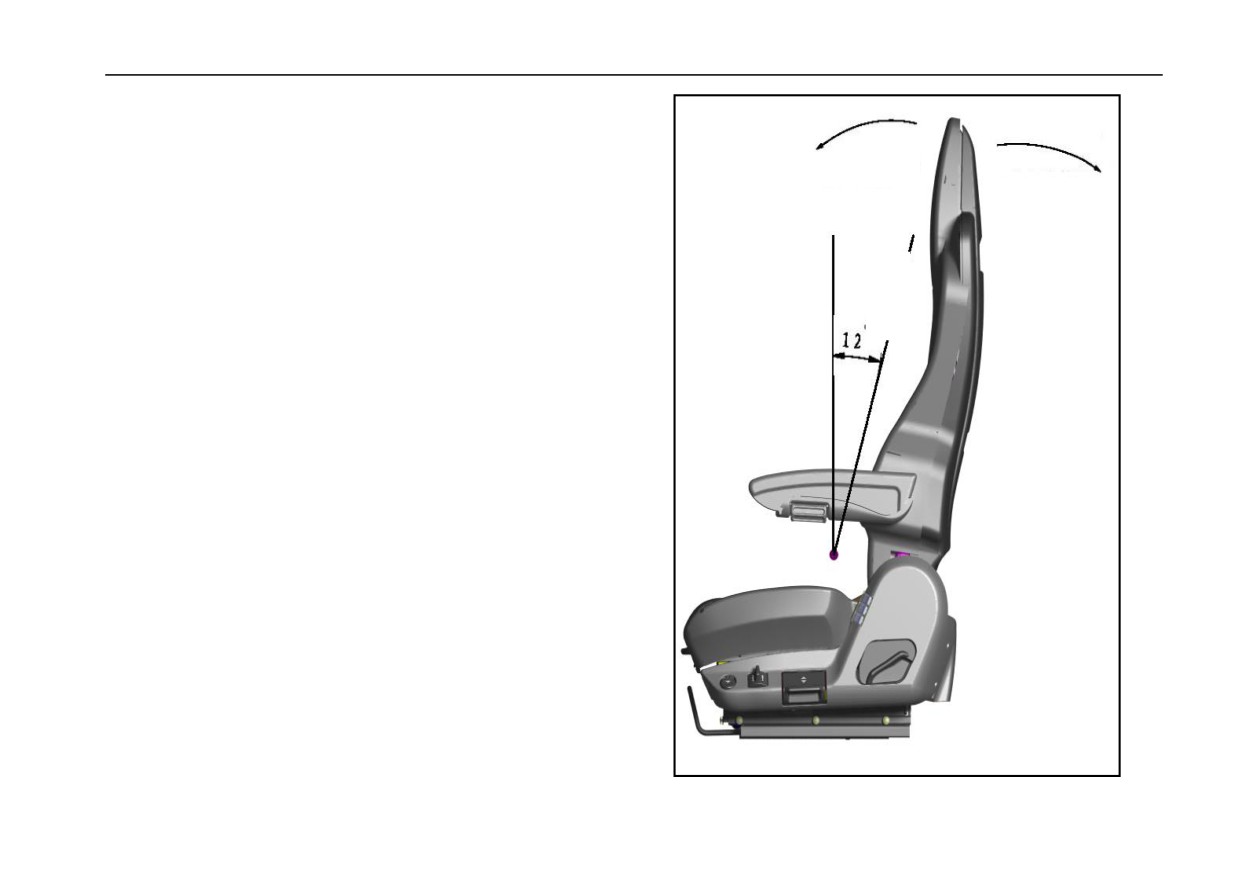

 Состояние угла наклона спинки сиденья соответствует отклонению

Линия

спинки сиденья на 12° от вертикали.

корпус

а

Диапазон регулировки наклона спинки сиденья

 Диапазон регулировки угла наклона спинки сиденья: 63° вперед и 32°

назад.

37

Койка

2

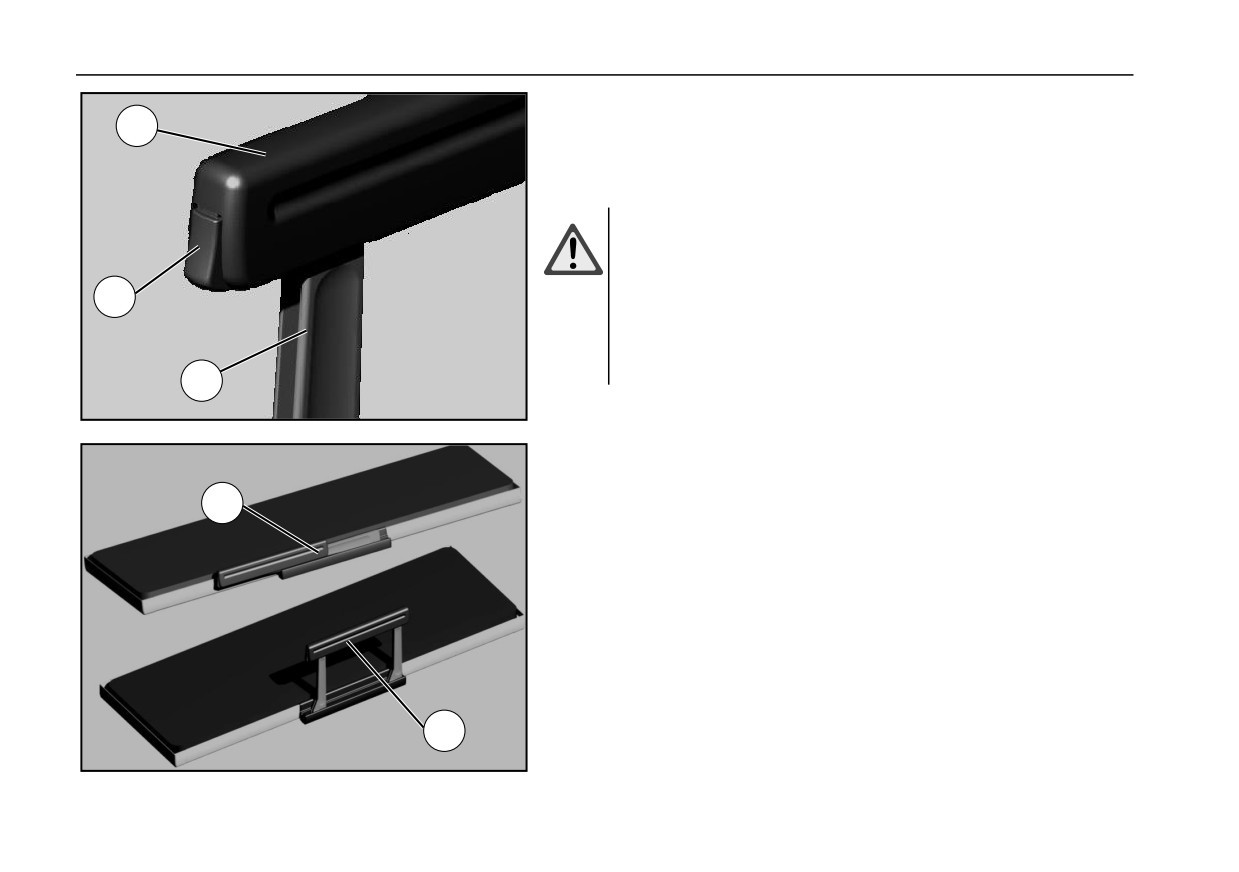

Койка

Защитное устройство нижней койки

Предупреждение!

- При движении автомобиля нижняя койка должна быть

опущена.

- Запрещается размещать на койке какие-либо предметы во

1

время движения.

- При использовании койки защитное ограждение должно быть

активировано и заблокировано.

3

Защита выключена

 В активированном состоянии нажать и удерживать кнопку ①, взявшись за

ограждение ② вокруг центра вращения стойки ③, и повернуть еѐ против

часовой стрелки, чтобы опустить.

A

 A - закрытое состояние защиты.

Защита включена

 В закрытом состоянии нажмите и удерживайте кнопку

①, удерживая

ограждение ②, поднимите его и поверните по часовой стрелке вокруг центра

вращения стойки ③ в вертикальное положение.

 B-состояние включено для защиты.

B

38

Койка

1

верхняя полка

Предупреждение!

2

При

использовании

койки

следует

включить

предохранительное устройство и запереть его.

3

Перевернуть постель вниз

4

 При необходимости, можно толкать вперед кресло водителя / заместителя

водителя или регулировать спинку кресла, см. раздел «регулировка сиденья».

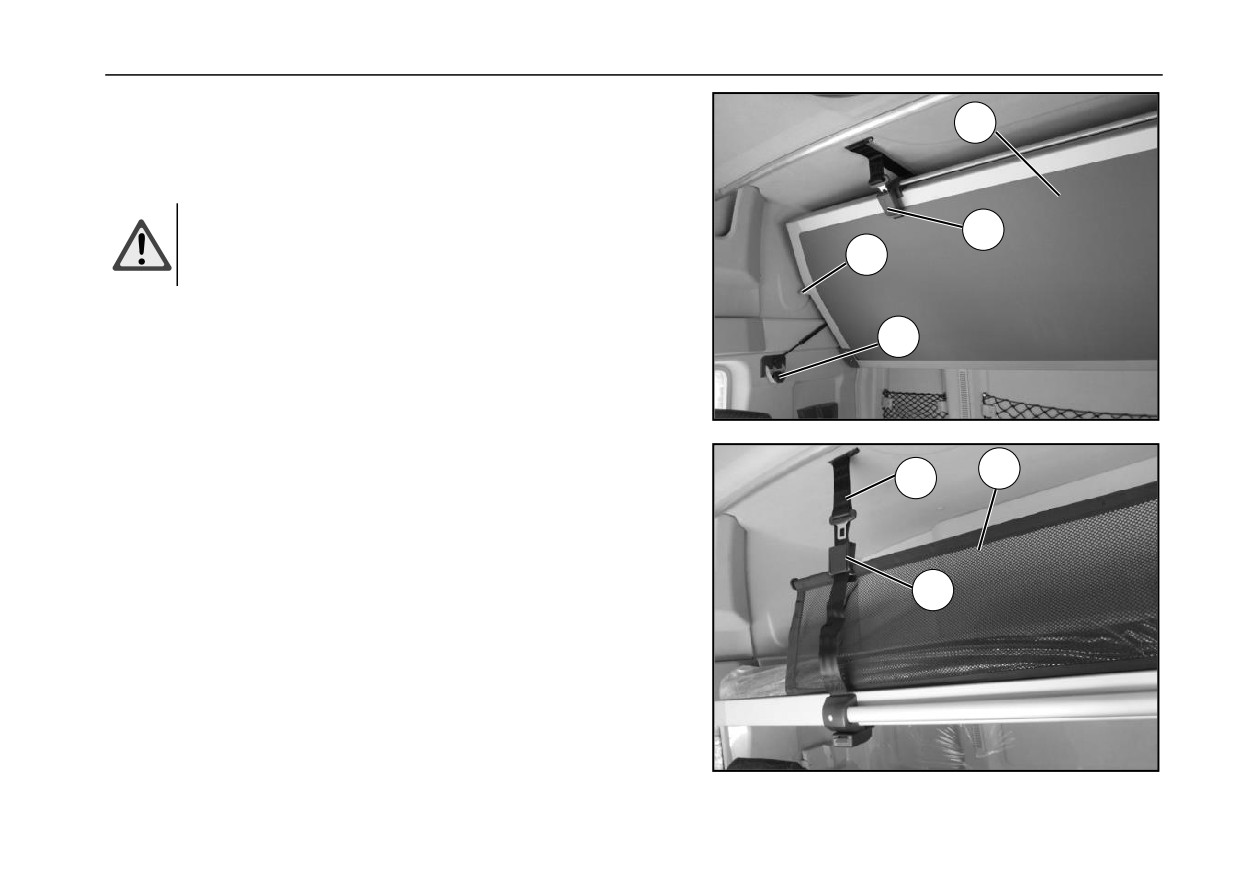

 Откройте блокировочное устройство ремня безопасности ②, возьмитесь за

внешний край верхней полки ① и поверните еѐ вниз, пока защѐлки ③ на

обоих концах не защѐлкнутся в пазах ④.

6

5

 Надлежащим образом потяните ремень безопасности ⑤ за оба конца,

отрегулируйте положение защитной сетки

⑥ и зафиксируйте зажим

безопасности ⑦ для обеспечения безопасности.

7

39

Койка

6

5

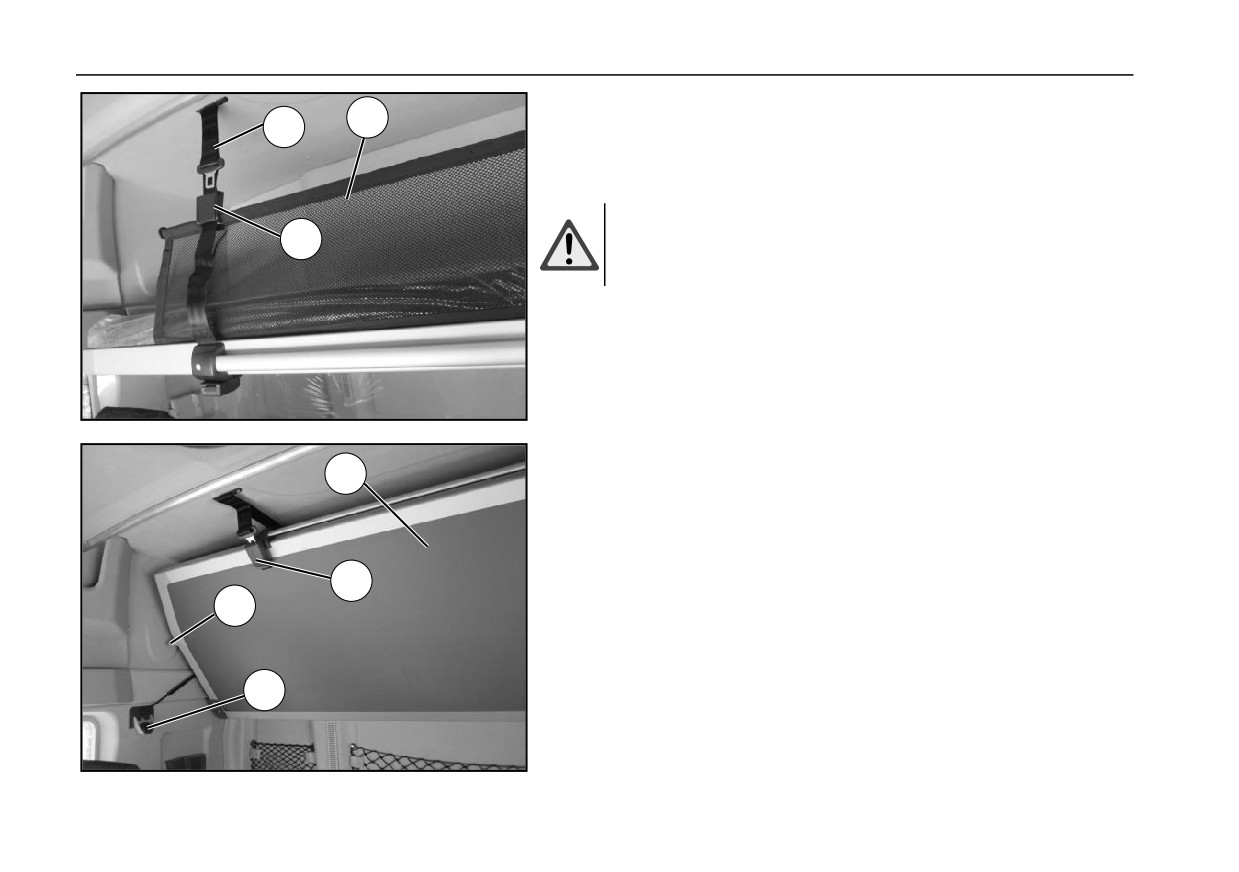

Переверните верхнюю полку вверх.

Предупреждение!

7

Убедитесь, что при уборке верхней полки на обоих концах

крепится замок ремней безопасности.

 Отпустите зажим ремня безопасности ⑦,и опустите защитную сетку ⑥.

 Возьмите верхний край верхней полки ① и умеренно поверните верхнюю

полку① в соответствующее положение.

 Правильно зафиксируйте устройства ремней безопасности на концах

1

верхнего спального места ②.

2

3

4

40

Регулировка руля

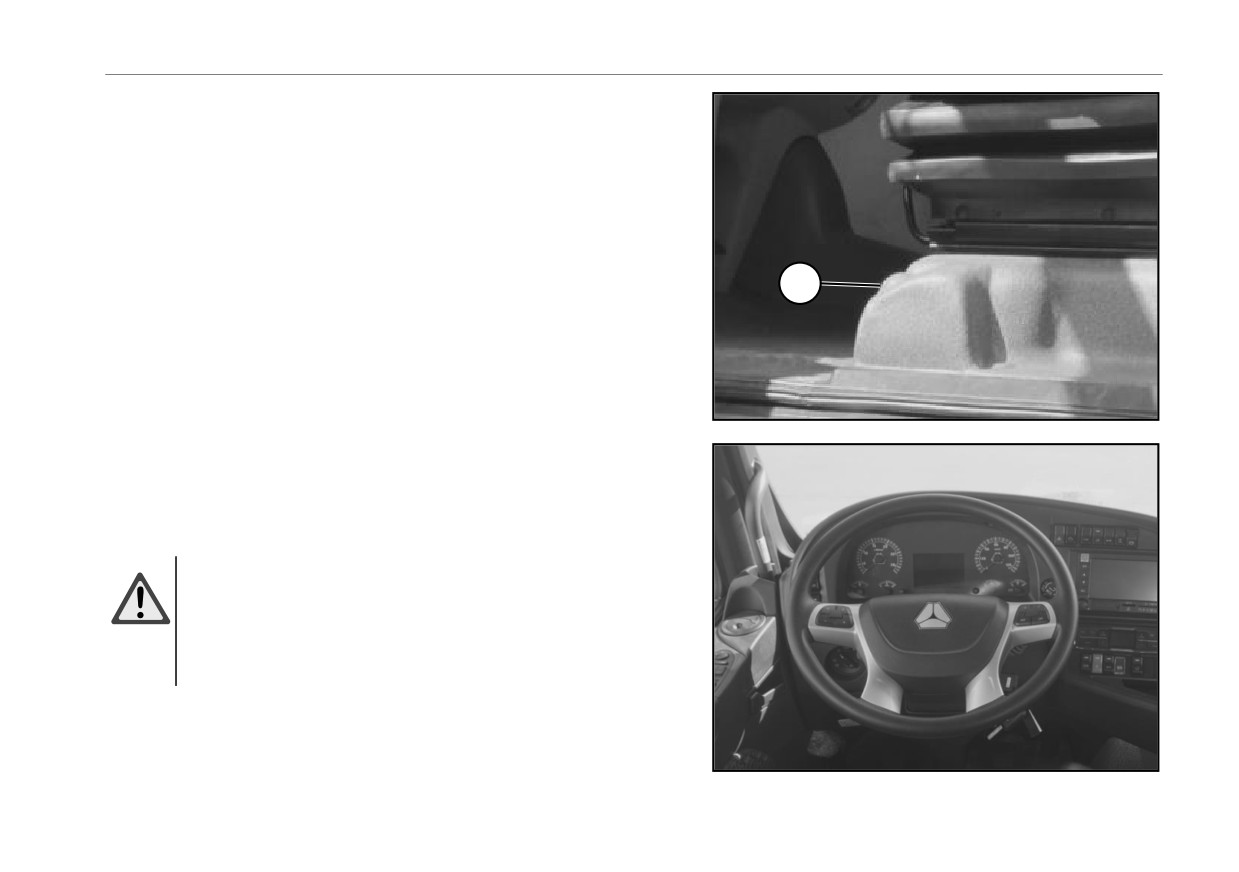

Регулировка руля

При регулировке руля давление в системе сжатого воздуха должно быть

достаточным.

Сначала отрегулируйте сиденье водителя, затем отрегулируйте руль в

подходящее для использования положение.

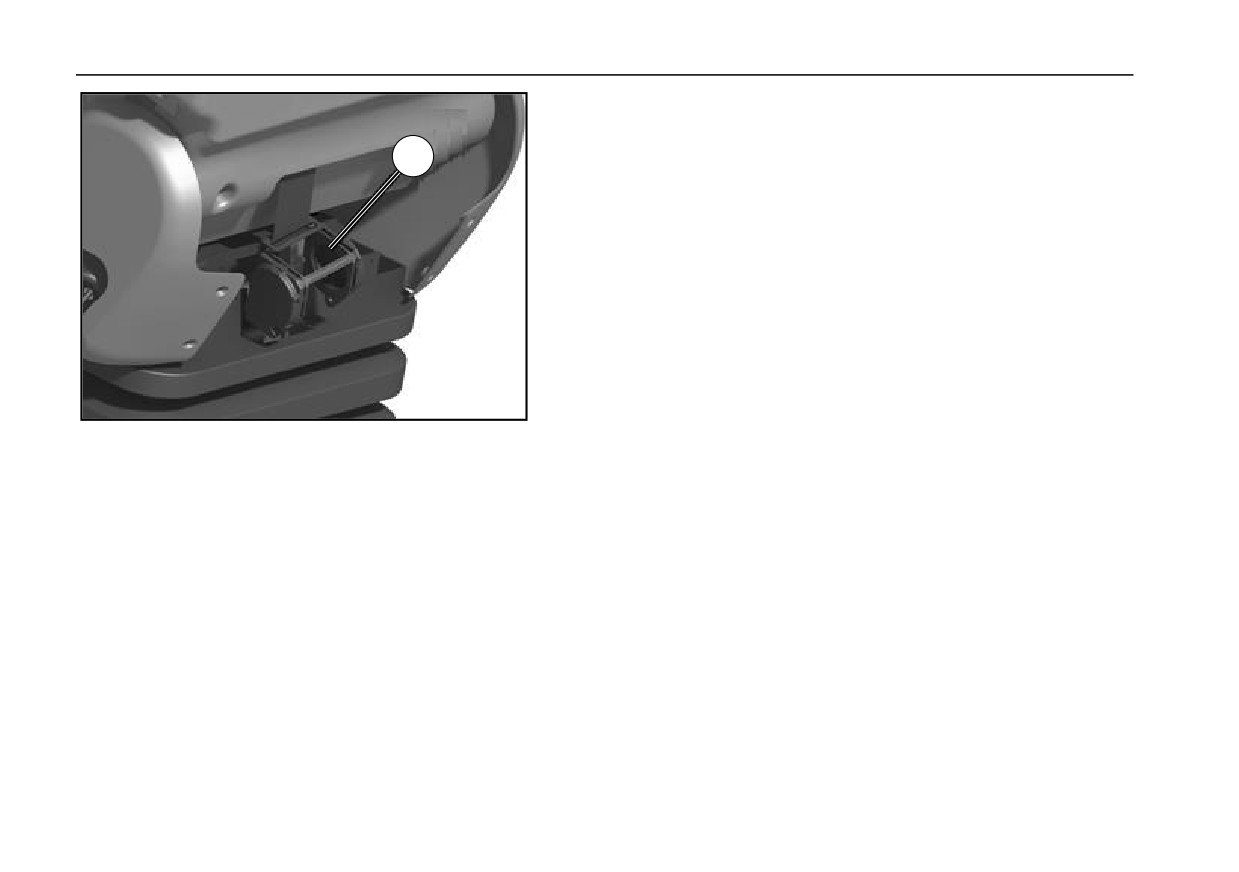

 Нажмите кнопку ① пяткой на нижней втулке водительского сиденья.

1

 Отрегулируйте высоту и угол наклона рулевого колеса до нужного

положения.

 Отпустите кнопку ① и рулевое колесо заблокируется.

Поворот руля вперед удобен для входа и выхода из автомобиля, а также

помогает двигаться в сторону второго водителя.

Опасность！

Категорически запрещается регулировать положение руля во

время движения автомобиля, регулировать положение руля

можно только после остановки автомобиля и осуществления

стояночного торможения.

41

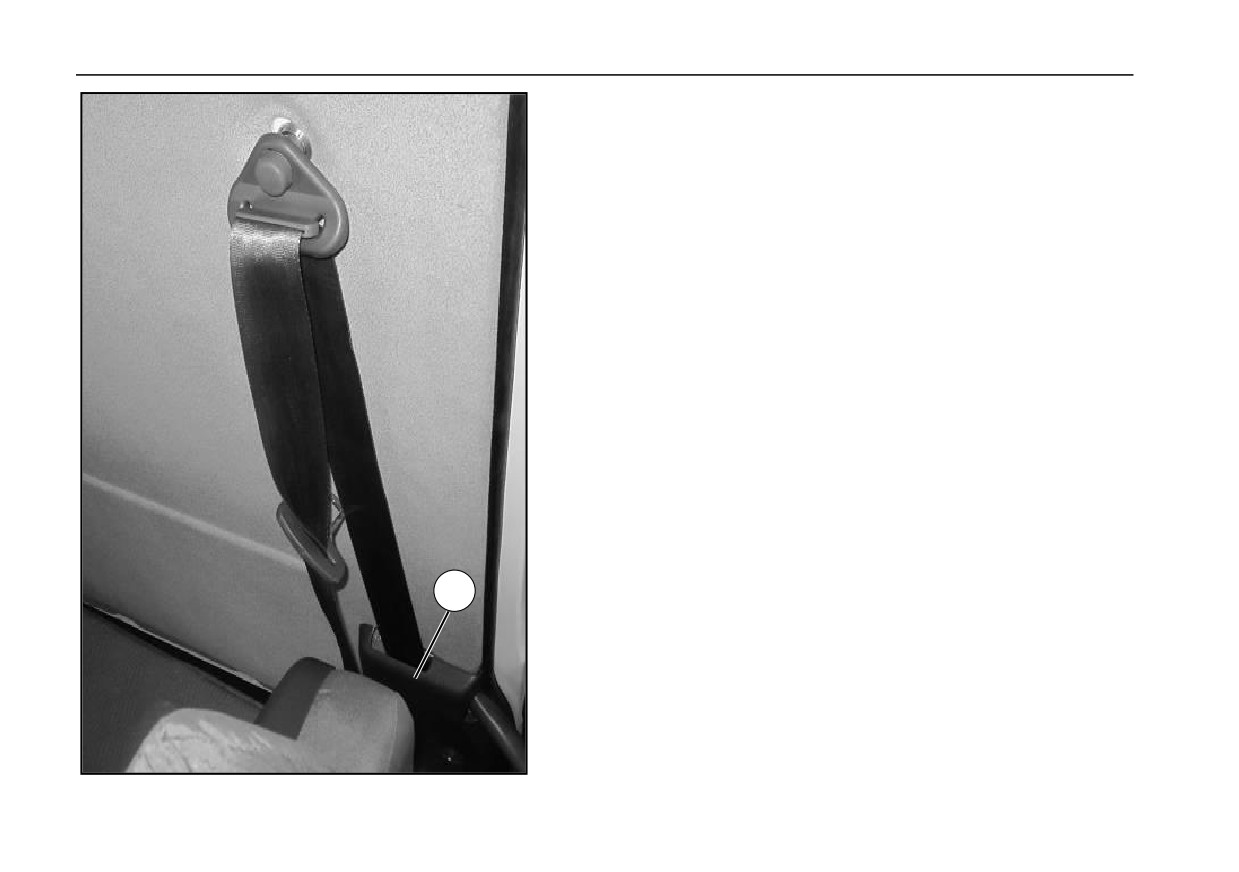

Ремень безопасности

Пристегните ремень безопасности

Перед тем как пристегнуть ремень безопасности, отрегулируйте сиденья

водителя и пассажира в соответствии с их размерами.

 Отрегулируйте регулировочное устройство ① для регулирования высоты

ремня безопасности вверх/вниз, ремень безопасности должен проходить

через середину плеча, а ремень безопасности не должен проходить через

горло.

1

 Возьмитесь за пряжку ремня безопасности и протяните ремень через плечи

и бедра.

 Вставьте пряжку ремня безопасности в зажим пряжки ремня безопасности,

до того времени, когда услышите звук зацепления пряжки.

 Ремень безопасности должен плотно прилегать к верхней части тела и

бедрам.

Предупреждение!

После того, как ремень безопасности пристегнут, следует часто

проверять состояние и работу ремня безопасности во время

вождения и при необходимости снова натягивать ремень

безопасности.

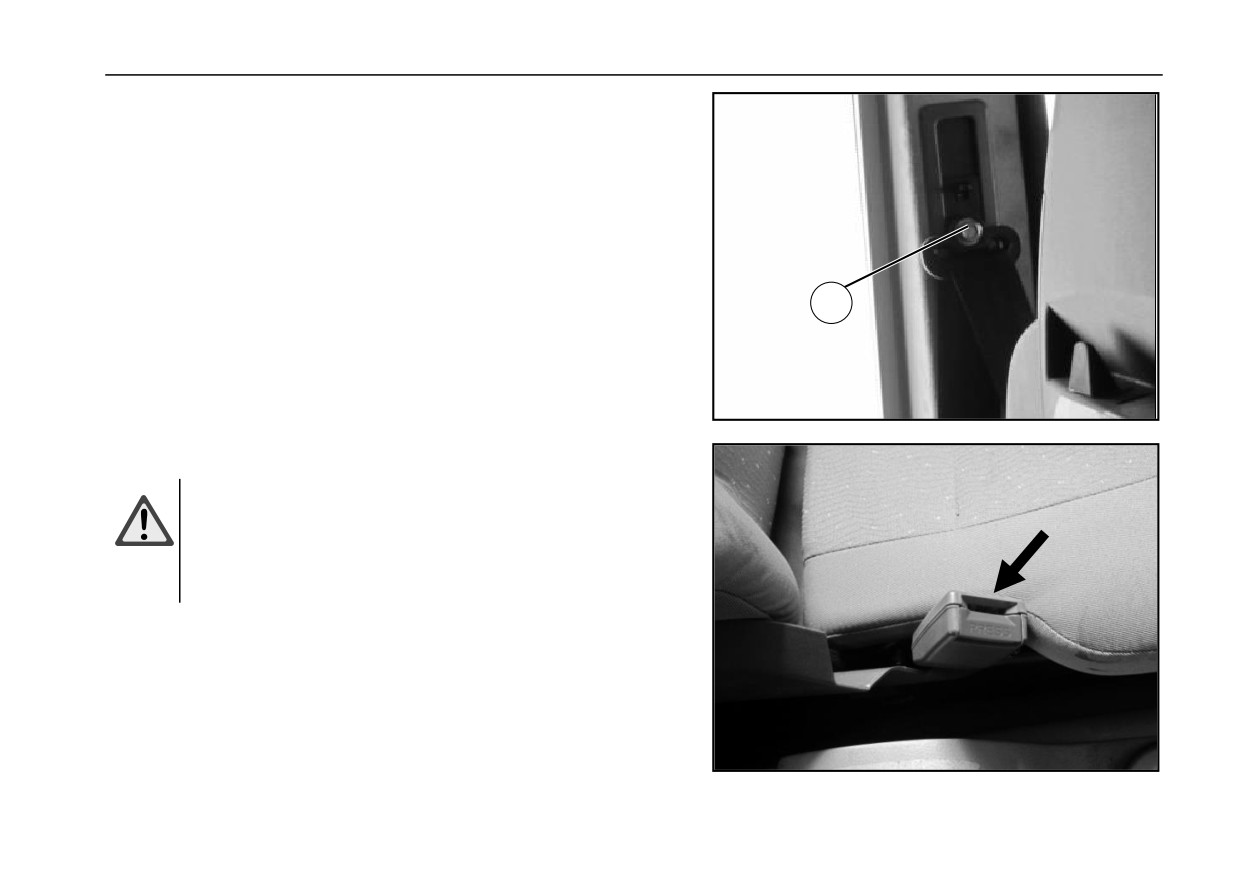

Проверяйте замок ремня безопасности (каждый день)

Дерните за ремень безопасности резко, и катушка ремня безопасности

должна быть зафиксирована.

Освобождение

 Нажмите красную кнопку на зажиме для пряжки ремня безопасности в

направлении, указанном стрелкой.

 Удерживайте пряжку ремня безопасности до тех пор, пока ремень

безопасности не будет автоматически втянут.

43

Ремень безопасности

Инерционное втягивающее устройство

В следующих случаях втягивающее устройство ② должно зафиксировать

ремень безопасности, чтобы предотвратить его вытягивание.

 Автомобиль резко замедляется в любом направлении.

 При быстром вытягивании ремня безопасности.

Быстро вытянув ремень безопасности, можно обнаружить функцию

блокировки инерционного втягивающего устройства.

2

44

Ремень безопасности

Пристегнуть ремень безопасности (сиденье с двойным замком)

Перед тем как пристегнуть ремень безопасности, отрегулируйте сиденья

водителя и пассажира в соответствии с их размерами.

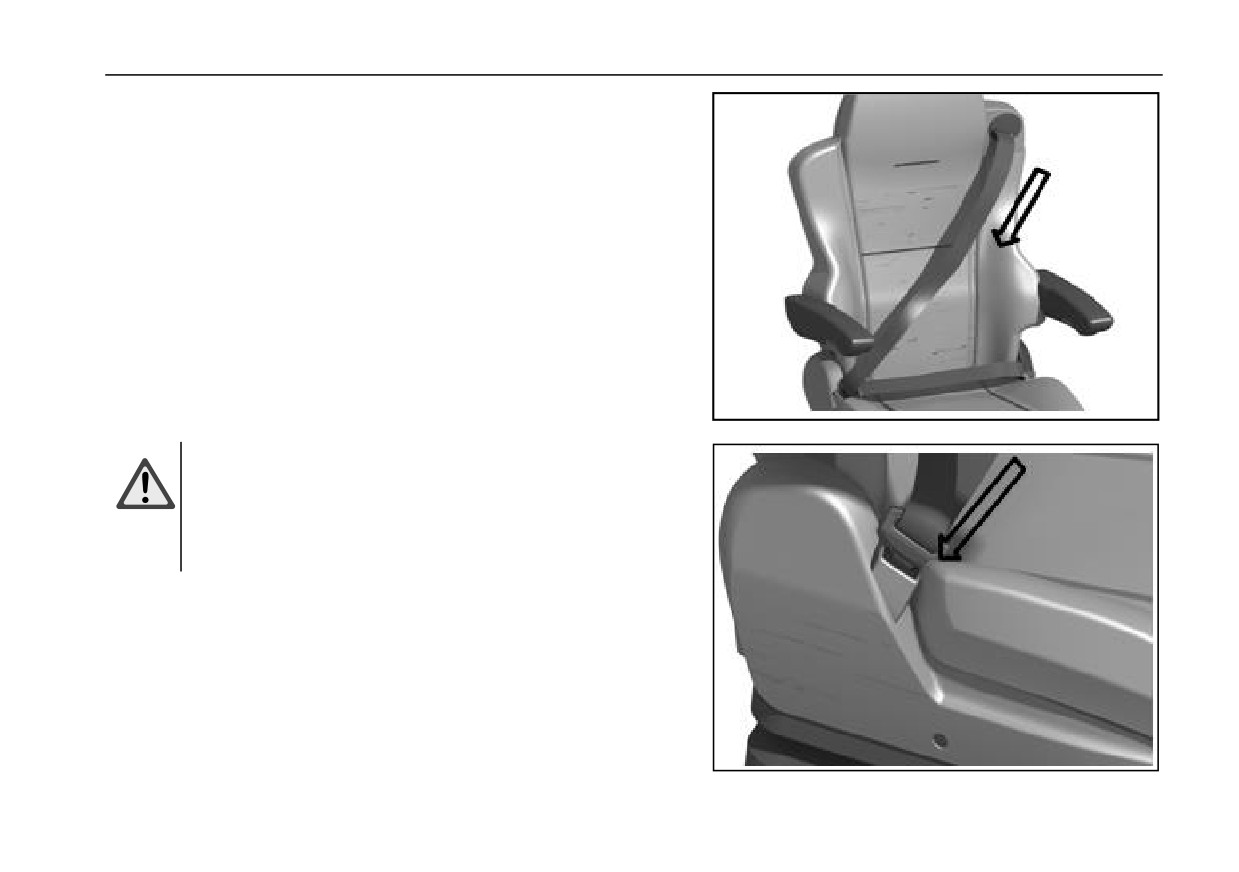

 Взяться за пряжку ремня безопасности и потянуть лямку ремня

безопасности в направлении стрелки. Ремень безопасности должен проходить

через середину ваших плеч, а не через горло.

 Протянуть ремень безопасности через плечи и бедра.

 Вставьте пряжку ремня безопасности в зажим пряжки ремня безопасности,

до того времени, когда услышите звук зацепления пряжки.

 Ремень безопасности должен плотно прилегать к верхней части тела и

бедрам.

Предупреждение!

После того, как ремень безопасности пристегнут, следует часто

проверять состояние и работу ремня безопасности во время

вождения и при необходимости снова натягивать ремень

безопасности.

Проверяйте замок ремня безопасности (каждый день)

 Дерните за ремень безопасности резко, и катушка ремня безопасности

должна быть зафиксирована.

Освобождение

 Нажмите красную кнопку на зажиме для пряжки ремня безопасности в

направлении, указанном стрелкой.

 Удерживайте пряжку ремня безопасности до тех пор, пока ремень

безопасности не будет автоматически втянут.

45

Ремень безопасности

Инерционное втягивающее устройство (сиденье с двойной фиксацией)

1

В следующих случаях втягивающее устройство ① должно блокировать ремень

безопасности, чтобы предотвратить его вытягивание.

 Автомобиль резко замедляется в любом направлении.

 При быстром вытягивании ремня безопасности.

Быстро вытянув ремень безопасности, можно обнаружить функцию

блокировки инерционного втягивающего устройства.

46

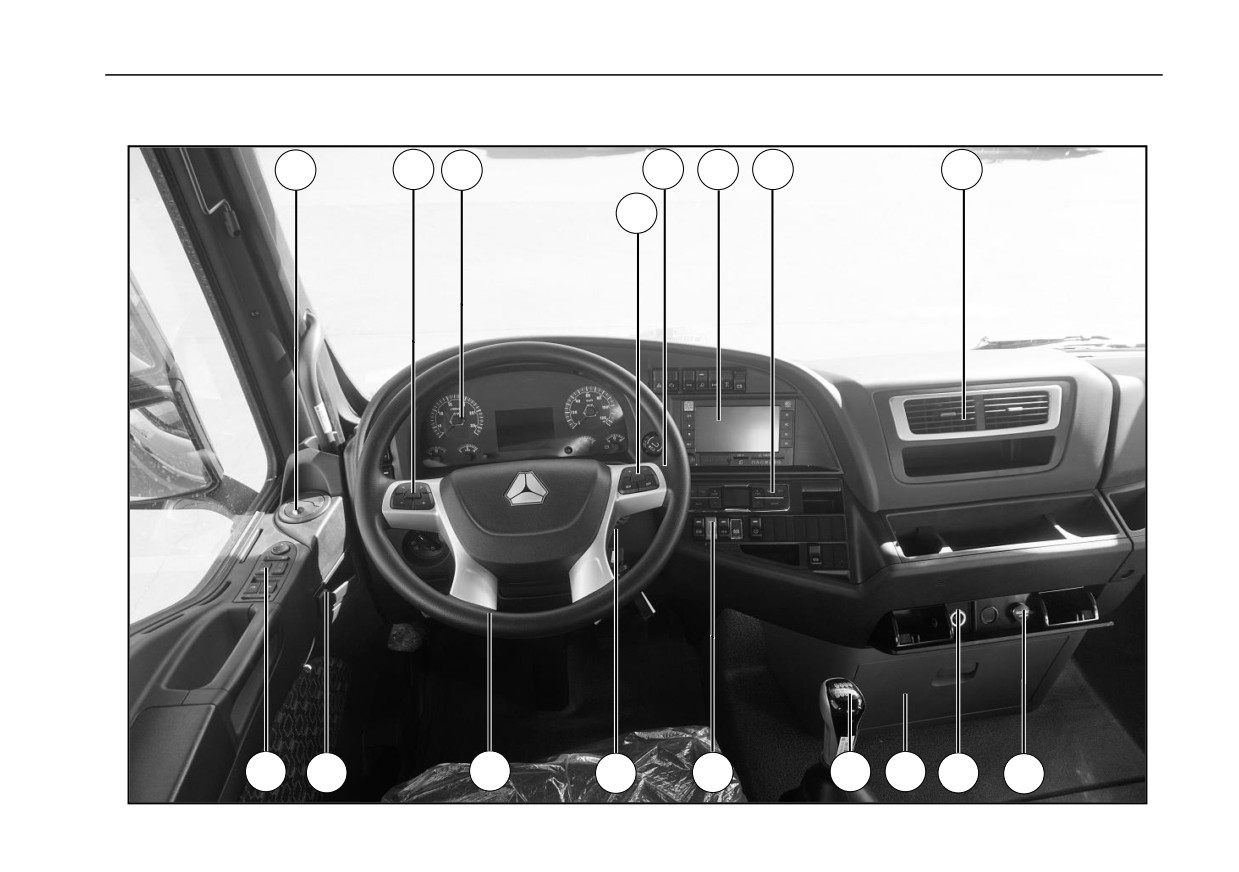

Обзор интерьера кабины

Обзор интерьера кабины

1

2

3

5

6

7

1

4

16

15

14

13

12

11

10

9

8

47

Панель приборов

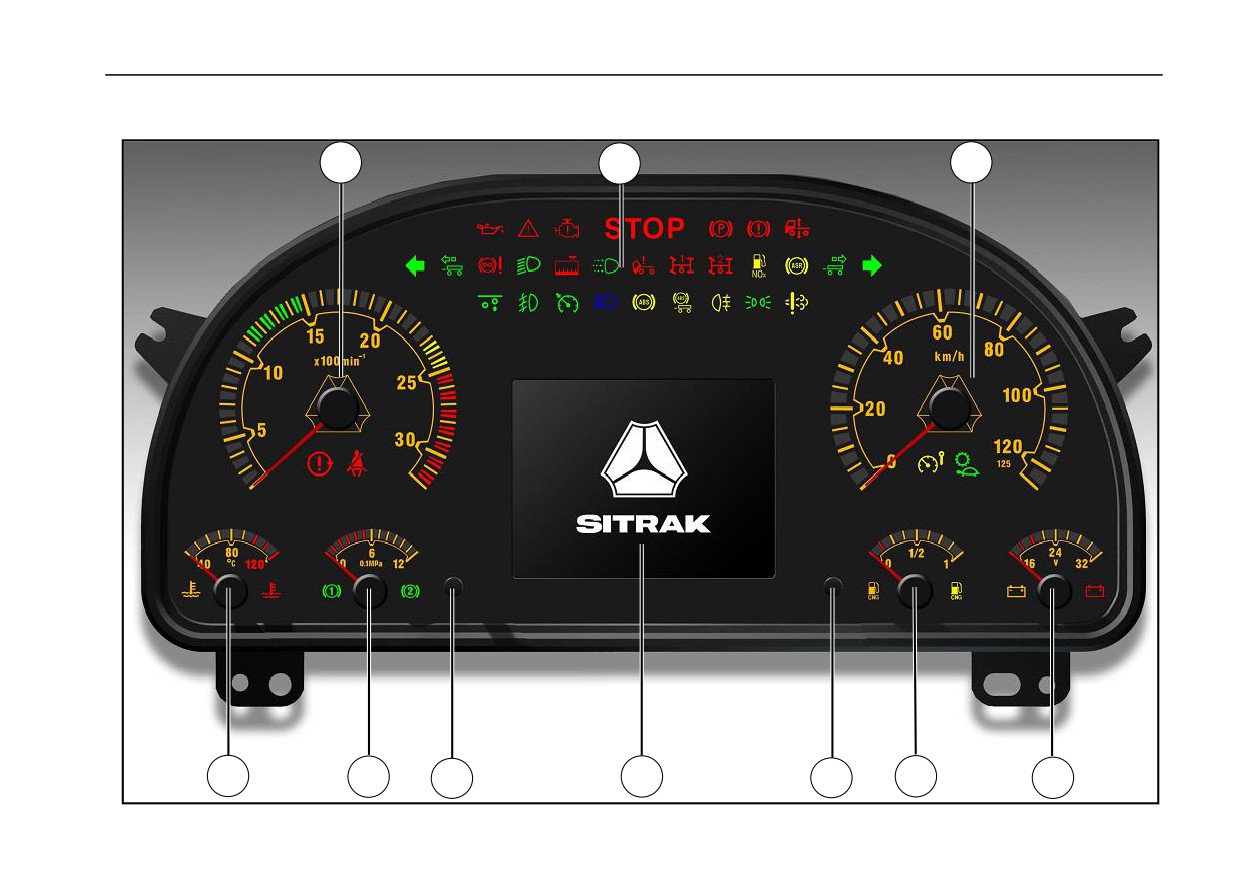

Панель приборов

1

2

3

10

9

8

7

6

5

4

49

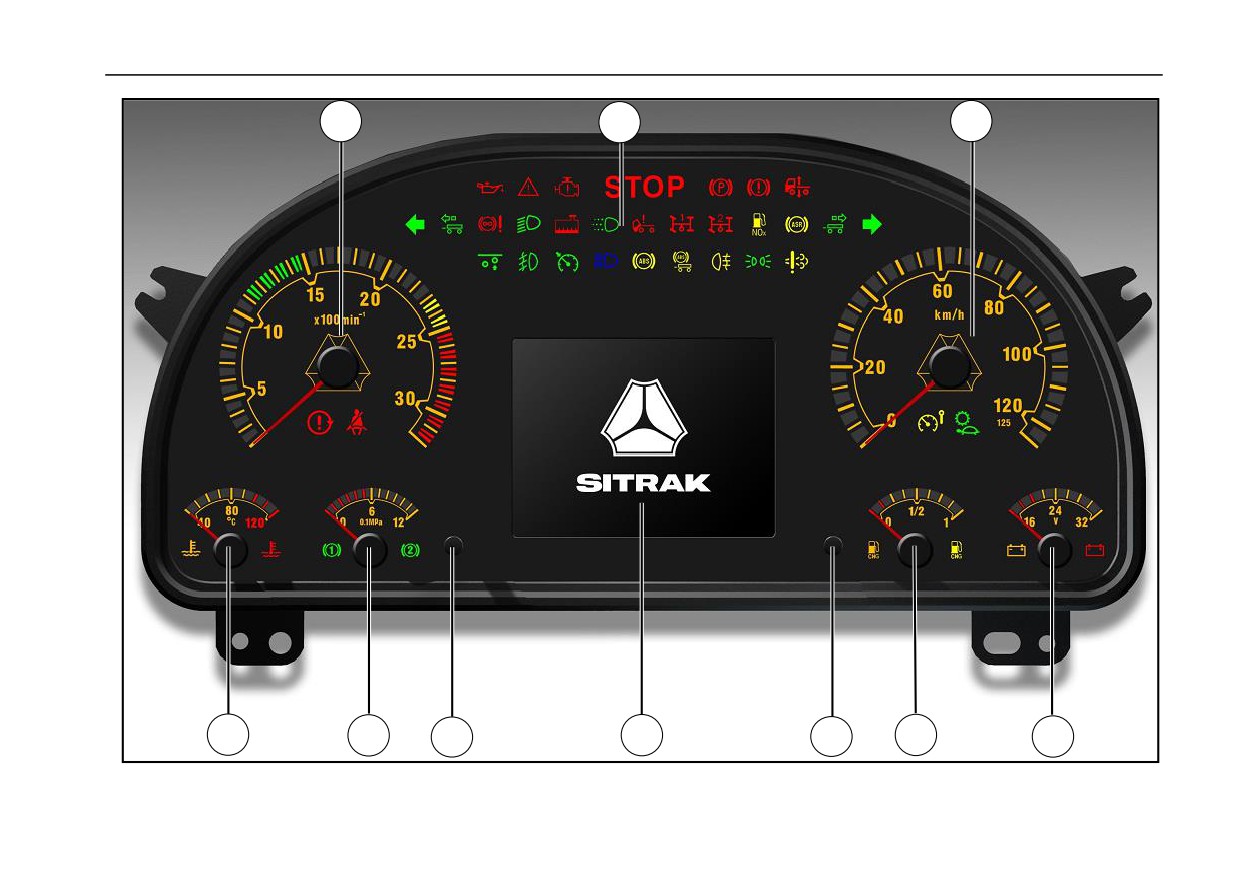

Панель приборов

1

2

3

10

9

8

7

6

5

4

51

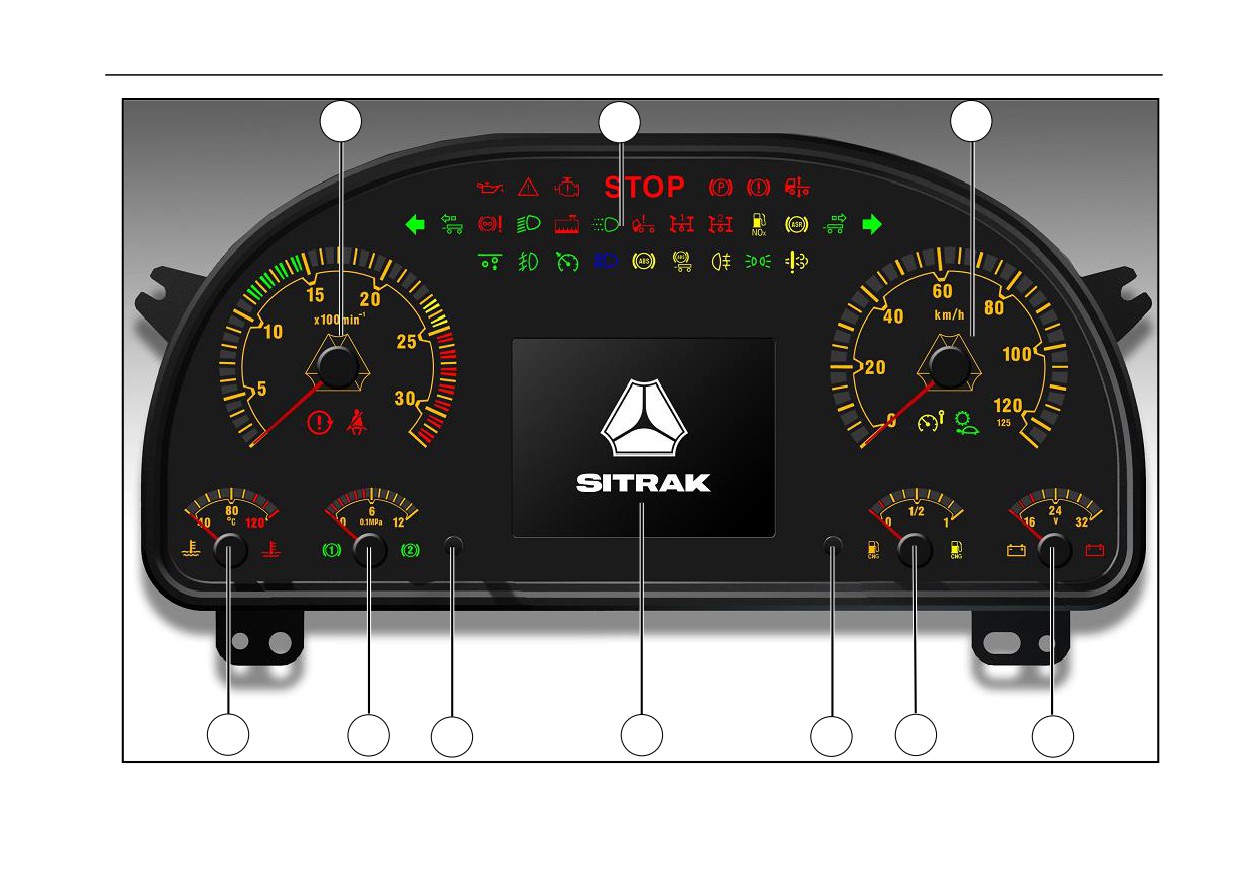

Панель приборов

1

2

3

10

9

8

7

6

5

4

53

содержание      ..      1      2      3      ..
