Схемы теплоснабжения Петропавловск-Камчатского городского округа на период до 2034 года (Том 1) - часть 17
В каждом конкретном случае значение пробного давления устанавливается
техническим руководителем в допустимых пределах, указанных выше.
При гидравлическом испытании на прочность и плотность давление в самых
высоких точках тепловой сети доводится до значения пробного давления за счет
давления, развиваемого сетевым насосом источника тепла или специальным
насосом из опрессовочного пункта.
При испытании участков тепловой сети, в которых по условиям профиля
местности сетевые и стационарные опрессовочные насосы не могут создать
давление, равное пробному, применяются передвижные насосные установки и
гидравлические прессы.
Длительность испытаний пробным давлением устанавливается главным
инженером, но должна быть не менее 10 мин с момента установления расхода
подпиточной воды на расчетном уровне. Осмотр производится после снижения
пробного давления до рабочего.
Тепловая сеть считается выдержавшей гидравлическое испытание на
прочность и плотность, если при нахождении ее в течение 10 мин под заданным
пробным давлением значение подпитки не превысило расчетного.
Температура воды в трубопроводах при испытаниях на прочность и
плотность не должна превышать 40 °С.
Периодичность проведения испытания тепловой сети на максимальную
температуру теплоносителя определяется руководителем.
Температурным испытаниям должна подвергаться вся сеть от источника
тепла до тепловых пунктов систем теплопотребления.
Температурные испытания должны проводиться при устойчивых суточных
плюсовых температурах наружного воздуха.
За максимальную температуру следует принимать максимально
достижимую температуру сетевой воды в соответствии с утвержденным
температурным графиком регулирования отпуска тепла на источнике.
Температурные испытания тепловых сетей, находящихся в эксплуатации
длительное время и имеющих ненадежные участки, должны проводиться после
ремонта и предварительного испытания этих сетей на прочность и плотность, но не
позднее чем за 3 недели до начала отопительного периода.
158
Температура воды в обратном трубопроводе при температурных испытаниях
не должна превышать 90 °С. Попадание высокотемпературного теплоносителя в
обратный трубопровод не допускается во избежание нарушения нормальной работы
сетевых насосов и условий работы компенсирующих устройств.
Для снижения температуры воды, поступающей в обратный трубопровод,
испытания проводятся с включенными системами отопления, присоединенными
через смесительные устройства
(элеваторы, смесительные насосы) и
водоподогреватели, а также с включенными системами горячего водоснабжения,
присоединенными по закрытой схеме и оборудованными автоматическими
регуляторами температуры.
На время температурных испытаний от тепловой сети должны быть
отключены:
-
отопительные системы детских и лечебных учреждений;
-
неавтоматизированные
системы
горячего
водоснабжения,
присоединенные по закрытой схеме;
-
системы горячего водоснабжения, присоединенные по открытой схеме;
-
отопительные системы с непосредственной схемой присоединения;
-
калориферные установки.
Отключение тепловых пунктов и систем теплопотребления производится
первыми со стороны тепловой сети задвижками, установленными на подающем и
обратном трубопроводах тепловых пунктов, а в случае неплотности этих задвижек
— задвижками в камерах на ответвлениях к тепловым пунктам. В местах, где
задвижки не обеспечивают плотности отключения, необходимо устанавливать
заглушки.
Испытания по определению тепловых потерь в тепловых сетях должны
проводиться один раз в пять лет на магистралях, характерных для данной тепловой
сети по типу строительно-изоляционных конструкций, сроку службы и условиям
эксплуатации, с целью разработки нормативных показателей и нормирования
эксплуатационных тепловых потерь, а также оценки технического состояния
тепловых сетей. График испытаний утверждается техническим руководителем.
Испытания по определению гидравлических потерь в водяных тепловых
сетях должны проводиться один раз в пять лет на магистралях, характерных для
159
данной тепловой сети по срокам и условиям эксплуатации, с целью определения
эксплуатационных гидравлических характеристик для разработки гидравлических
режимов, а также оценки состояния внутренней поверхности трубопроводов.
График испытаний устанавливается техническим руководителем.
Испытания тепловых сетей на тепловые и гидравлические потери проводятся
при отключенных ответвлениях тепловых пунктах систем теплопотребления.
При проведении любых испытаний абоненты за три дня до начала испытаний
должны быть предупреждены о времени проведения испытаний и сроке отключения
систем теплопотребления с указанием необходимых мер безопасности.
Предупреждение вручается под расписку ответственному лицу потребителя.
Должны быть организованы техническое обслуживание и ремонт тепловых
сетей.
Ответственность за организацию технического обслуживания и ремонта
несет административно-технический персонал, за которым закреплены тепловые
сети.
Объем технического обслуживания и ремонта должен определяться
необходимостью поддержания работоспособного состояния тепловых сетей.
При техническом обслуживании следует проводить операции контрольного
характера
(осмотр, надзор за соблюдением эксплуатационных инструкций,
технические испытания и проверки технического состояния) и технологические
операции восстановительного характера (регулирование и наладка, очистка, смазка,
замена вышедших из строя деталей без значительной разборки, устранение
различных мелких дефектов).
Основными видами ремонтов тепловых сетей являются капитальный и
текущий ремонты.
При капитальном ремонте должны быть восстановлены исправность и
полный или близкий к полному, ресурс установок с заменой или восстановлением
любых их частей, включая базовые.
При текущем ремонте должна быть восстановлена работоспособность
установок, заменены и восстановлены отдельные их части.
Система технического обслуживания и ремонта должна носить
предупредительный характер.
160
При планировании технического обслуживания и ремонта должен быть
проведен расчет трудоемкости ремонта, его продолжительности, потребности в
персонале, а также материалах, комплектующих изделиях и запасных частях.
На все виды ремонтов необходимо составить годовые и месячные планы.
Годовые планы ремонтов утверждает главный инженер.
Планы ремонтов тепловых сетей организации должны быть увязаны с
планом ремонта оборудования источников тепла.
В системе технического обслуживания и ремонта должны быть
предусмотрены:
-
подготовка технического обслуживания и ремонтов;
-
вывод оборудования в ремонт;
-
оценка технического состояния тепловых сетей и составление
дефектных ведомостей;
-
проведение технического обслуживания и ремонта;
-
приемка оборудования из ремонта;
-
контроль и отчетность о выполнении технического обслуживания и
ремонта.
Организационная структура ремонтного производства, технология
ремонтных работ, порядок подготовки и вывода в ремонт, а также приемки и оценки
состояния отремонтированных тепловых сетей должны соответствовать
нормативно-технической документации.
1.3.3.11.
Описание нормативов технологических потерь (в ценовых зонах
теплоснабжения - плановых потерь, определяемых в соответствии с методическими
указаниями по разработке схем теплоснабжения) при передаче тепловой энергии
(мощности), теплоносителя, включаемых в расчет отпущенных тепловой энергии
(мощности) и теплоносителя
Нормативные потери по источникам приведены в таблицах 1.3.19-1.3.21.
Таблица 1.3.19.
Нормативные потери за 2016 год
Наименование источника
Потери и затраты теплоносителя, м3
Потери тепловой энергии, Гкал
Днепровская
19,032
33,411
Строительная 123
2,817
29,668
Строительная 133
0,494
4,436
Таблица 1.3.20.
Нормативные потери за 2017 год
Наименование источника
Потери и затраты теплоносителя, м3
Потери тепловой энергии, Гкал
Днепровская
19,032
33,411
Строительная 123
2,817
29,668
Строительная 133
0,494
4,436
161
Таблица 1.3.21.
Нормативные потери за 2018 год
Наименование источника
Потери и затраты теплоносителя, м3
Потери тепловой энергии, Гкал
Днепровская
15,291
29,133
Строительная 123
3,540
14,706
Строительная 133
0,622
2,610
1.3.3.12.
Оценка фактических потерь тепловой энергии и теплоносителя при передаче
тепловой энергии и теплоносителя по тепловым сетям за последние 3 года
Фактические потери по источникам тепловой энергии представлены в
таблице 1.3.22.
Таблица 1.3.22.
Фактические потери
Потери тепловой
Потери тепловой
Потери тепловой
Наименование
энергии, Гкал
энергии, Гкал
энергии, Гкал
источника
2016
2017
2018
Днепровская
34,830
32,48
30,76
Строительная 123
31,615
28,63
13,24
Строительная 133
4,625
4,28
2,73
Фактические потери не превышают или незначительно превышают
нормативные.
1.3.3.13.
Предписания надзорных органов по запрещению дальнейшей эксплуатации
участков тепловой сети и результаты их исполнения
Предписания надзорных органов по запрещению дальнейшей эксплуатации
участков тепловых сетей не выдавались.
1.3.3.14.
Описание наиболее распространенных типов присоединений
теплопотребляющих установок потребителей к тепловым сетям, определяющих выбор и
обоснование графика регулирования отпуска тепловой энергии потребителям
Для подключения систем отопления МУП «УМиТª используется прямое
непосредственное присоединение теплопотребляющих установок потребителей к
тепловым сетям.
1.3.3.15.
Сведения о наличии коммерческого приборного учета тепловой энергии,
отпущенной из тепловых сетей потребителям
На дизельной котельной (ул. Днепровская) узел учета отпуска тепловой
энергии в сеть отсутствует.
1.3.3.16.
Анализ работы диспетчерских служб теплоснабжающих (теплосетевых)
организаций и используемых средств автоматизации, телемеханизации и связи
Данные для анализа работы диспетчерских служб теплоснабжающих
(теплосетевых) организаций и используемых средств автоматизации,
телемеханизации и связи не предоставлены.
162
1.3.3.17.
Уровень автоматизации и обслуживания центральных тепловых пунктов,
насосных станций
Центральный тепловой пункт, эксплуатируемый МУП «УМиТª ЦТП-115А
полностью автоматизирован и не требует присутствия персонала, для оперативного
регулирования режима теплоотпуска. Данные о прочих ЦТП отсутствуют.
1.3.3.18.
Сведения о наличии защиты тепловых сетей от превышения давления
На трубопроводах МУП «УМиТª установлены реле давления для контроля
и регулирования давления в трубопроводах, а также защита от сухого хода насосов.
1.3.3.19.
Перечень выявленных бесхозяйных тепловых сетей и обоснование выбора
организации, уполномоченной на их эксплуатацию
В зоне действия источников МУП «УМиТª бесхозяйных тепловых сетей не
выявлено.
1.3.4. Тепловые сети ООО «РСО «Силуэтª
1.3.4.1. Описание структуры тепловых сетей от каждого источника тепловой энергии от
магистральных выводов до центральных тепловых пунктов (если таковые имеются) или до
ввода в жилой квартал или промышленный объект с выделением сетей горячего
водоснабжения
Тепловые сети ООО «РСО «Силуэтª включают в себя тепловые сети от
следующих котельных:
Котельная ТКУ-1000, ул. Топоркова 9/10;
Котельная АМКУ-600Д, ул. Ломоносова 60.
1.3.4.2. Карты (схемы) тепловых сетей в зонах действия источников тепловой энергии в
электронной форме и (или) на бумажном носителе
Схемы тепловых сетей в зонах действия источников представлены на
рисунках 1.3.37-1.3.38.
163

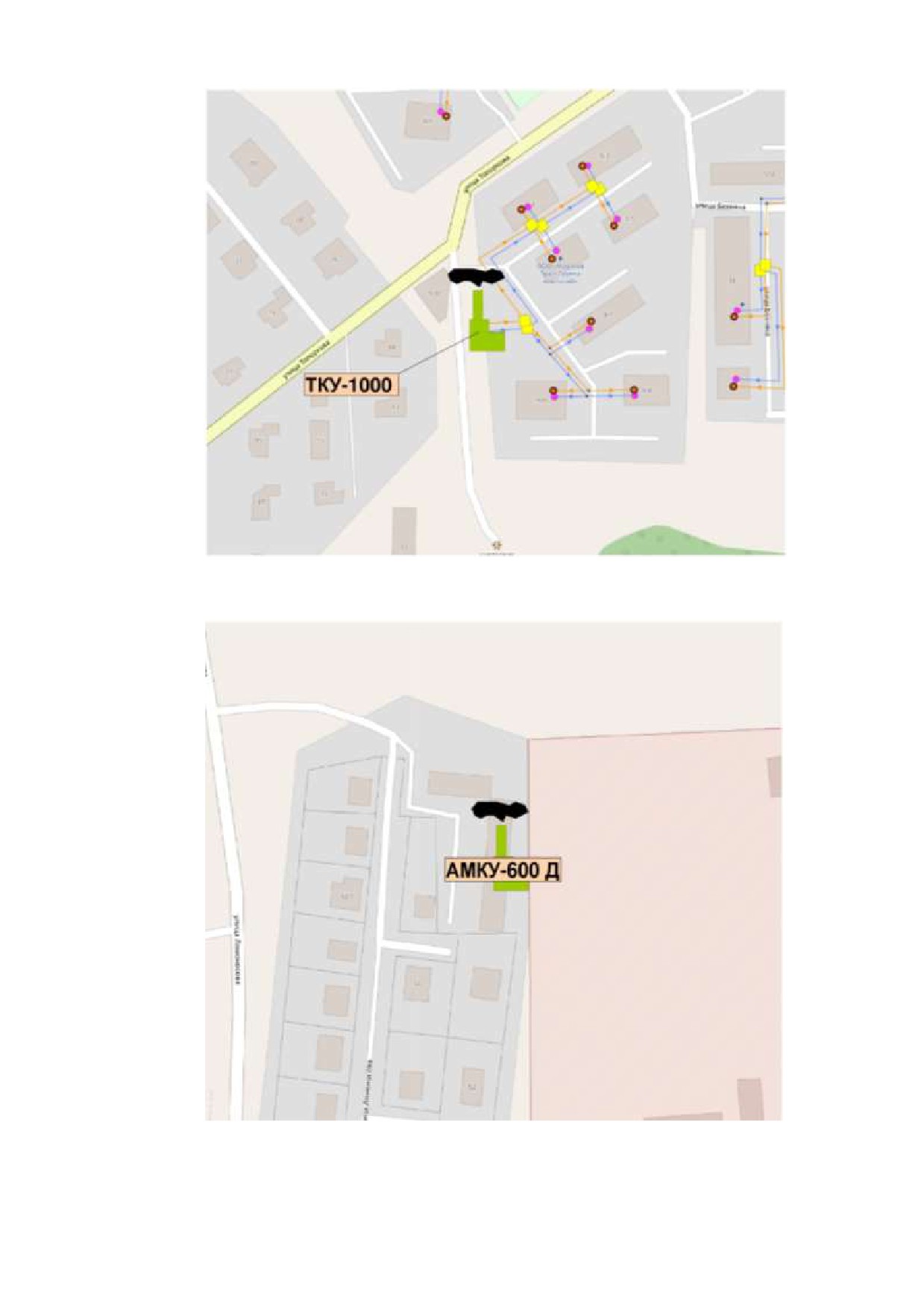

Рисунок 1.3.37. Схемы тепловых сетей от котельной ТКУ-1000
Рисунок 1.3.38. Схемы тепловых сетей от котельной АМКУ-600Д
164
1.3.4.3. Параметры тепловых сетей, включая год начала эксплуатации, тип изоляции, тип
компенсирующих устройств, тип прокладки, краткую характеристику грунтов в местах
прокладки с выделением наименее надежных участков, определением их материальной
характеристики и тепловой нагрузки потребителей, подключенных к таким участкам
В таблице представлены данные по протяженности и материальной
характеристике трубопроводов тепловых сетей ООО«РСО «Силуэтª.
Таблица 1.3.23. Распределение протяженности и материальной характеристики
тепловых сетей
Тип
Материальная
Наименование
Тип
Протяженность,
Диаметр,
тепловой
характеристика,
котельной
прокладки
м
мм
сети
м2
Отопление
76
59
0,004
подземная
ГВС
76
45
0,003
ТКУ-1000
Отопление
35,5
59
0,002
подземная
ГВС
35,5
45
0,002
Отопление
10
89
0,001
АМКУ-600Д
воздушная
ГВС
10
57
0,001
1.3.4.4. Описание типов и строительных особенностей тепловых пунктов, тепловых камер и
павильонов
Данная информация теплоснабжающей организацией не предоставлена.
1.3.4.5. Описание графиков регулирования отпуска тепла в тепловые сети с анализом их
обоснованности; фактические температурные режимы отпуска тепла в тепловые сети и их
соответствие утвержденным графикам регулирования отпуска тепла в тепловые сети
Отпуск тепла в тепловые сети потребителям происходит по утвержденным
температурным графикам.
1.3.4.6. Гидравлические режимы тепловых сетей и пьезометрические графики тепловых
сетей
Утвержденные гидравлические режимы работы тепловых сетей не
предоставлены.
Расчетные гидравлические режимы приведены в виде пьезометрических
графиков, и представлены в Приложении Главы 3. «Электронная модель системы
теплоснабженияª.
1.3.4.7. Статистика отказов тепловых сетей (аварийных ситуаций) за последние 5 лет
Данная информация теплоснабжающей организацией не предоставлена.
1.3.4.8. Статистика восстановлений (аварийно- восстановительных ремонтов) тепловых
сетей и среднее время, затраченное на восстановление работоспособности тепловых сетей
Данная информация теплоснабжающей организацией не предоставлена.
165
содержание .. 15 16 17 18 ..
