Схемы теплоснабжения Петропавловск-Камчатского городского округа на период до 2034 года (Том 1) - часть 16
Норматив
Факт
Наименование источника
2017
2018
2017
2018
Котельная №1 газ
15 580,988
15 306,720
17 575,54
16 378,40
Котельная № 2 КГТУ
3 183,062
3 183,062
2 089,90
2 272,30
котельная № 15 "Чавыча"
271,932
271,932
225,00
204,50
Котельная № 3 "Моховая"
12 216,897
12 216,897
10 375,60
10 964,63
Котельная № 5 Школа № 37
74,488
74,488
46,20
84,80
Котельная № 6 Авача
848,223
848,223
701,20
828,60
№ 18 - Завойко
9 294,354
9 294,354
7 625,84
8 392,50
1.3.2.12.
Оценка фактических потерь тепловой энергии и теплоносителя при передаче
тепловой энергии и теплоносителя по тепловым сетям за последние 3 года
В таблице представлены данные по фактическим и нормативным тепловым
потерям на тепловых сетях филиала ПАО
«Камчатскэнергоª
«Коммунальная
энергетикаª за 2017-2018 гг.
Фактические потери теплоносителя и тепловой энергии в рассматриваемом
периоде в системах теплоснабжения филиала ПАО
«Камчатскэнергоª
«Коммунальная энергетикаª на многих котельных превышает нормативные
значения.
В таблице 1.3.15 приведены источники, по которым выявлено превышение
нормативных значений потерь.
Таблица 1.3.15.
Превышение нормативных потерь
Расхождение с нормативным
Расхождение с нормативным
Наименование источника
значением, м3
значением, Гкал
№ 43 - Чубарова
140,10
№ 37 - Психдиспансер
31,10
15,321
№ 44 - Ватутина
1 333,65
489,679
№ 50 - 101 квартал
2 831,50
№ 62 - 103 квартал
1 055,70
№ 40 - КМП
532,30
36,491
№ 52 - 108 квартал
2 350,85
466,542
№ 12 - Сероглазка
2 500,71
2918,69
№ 13 - Октябрьская
3,52
№ 7 - Энергопоезд
329,00
346,562
№ 34 - Электрокотельная
53,10
4,31
№ 45 - Владивостокская
442,40
132,118
№0560с/з Петропавловский
112,73
№ 42 - Заозерная
53,10
№ 26 - Тундровый
123,80
101,88
№ 14 - Халактырка
17,90
№ 16 - Долиновка
122,20
204,927
№ 25 - Нагорный
336,28
375,552
Котельная №1 газ
1071,68
Котельная № 3 "Моховая"
5 584,27
Котельная № 5 Школа № 37
7,15
10,312
Котельная № 6 Авача
39,60
150
1.3.2.13.
Предписания надзорных органов по запрещению дальнейшей эксплуатации
участков тепловой сети и результаты их исполнения
Предписания надзорных органов по запрещению дальнейшей эксплуатации
участков тепловых сетей не выдавались.
1.3.2.14.
Описание наиболее распространенных типов присоединений
теплопотребляющих установок потребителей к тепловым сетям, определяющих выбор и
обоснование графика регулирования отпуска тепловой энергии потребителям
Системы теплопотребления подключены к тепловым сетям по зависимой
схеме присоединения (непосредственно и малая часть через элеватор).
1.3.2.15.
Сведения о наличии коммерческого приборного учета тепловой энергии,
отпущенной из тепловых сетей потребителям
Информация о имеющихся приборах учета представлена в таблице 1.2.32.
1.3.2.16.
Анализ работы диспетчерских служб теплоснабжающих (теплосетевых)
организаций и используемых средств автоматизации, телемеханизации и связи
Данная информация не предоставлена.
1.3.2.17.
Уровень автоматизации и обслуживания центральных тепловых пунктов,
насосных станций
Данные об уровне автоматизации и обслуживания центральных тепловых
пунктов, насосных станций не предоставлены.
1.3.2.18.
Сведения о наличии защиты тепловых сетей от превышения давления
Данные со сведениями о наличии защиты тепловых сетей от превышения
давления не предоставлены.
1.3.2.19.
Перечень выявленных бесхозяйных тепловых сетей и обоснование выбора
организации, уполномоченной на их эксплуатацию
Данные по бесхозяйным тепловым сетям представлены в таблице 1.3.8.
1.3.3. Тепловые сети МУП «УМиТª
1.3.3.1. Описание структуры тепловых сетей от каждого источника тепловой энергии от
магистральных выводов до центральных тепловых пунктов (если таковые имеются) или до
ввода в жилой квартал или промышленный объект с выделением сетей горячего
водоснабжения
Тепловые сети МУП «УМиТª включают в себя тепловые сети от двух
модульных электрокотельных: Электрокотельная №1 ТКУэ-120 (ул. Строительная,
123а) и Электрокотельная №2 ТКУэ-120 (ул. Строительная, 133), двух дизельных
котельных (ул. Днепровская, «Чавычаª), а также от ИТП-46, ЦТП-115, 345, 213.
151
1.3.3.2. Карты (схемы) тепловых сетей в зонах действия источников тепловой энергии в
электронной форме и (или) на бумажном носителе
Схемы тепловых сетей в зонах действия источников представлены на
рисунках 1.3.33-1.3.35.
Рисунок 1.3.33. Схема тепловых сетей от котельной Днепровская
Рисунок 1.3.34. Схема тепловых сетей от котельной Чавыча
152
Рисунок 1.3.35. Схемы тепловых сетей от электрокотельных №1, 2
1.3.3.3. Параметры тепловых сетей, включая год начала эксплуатации, тип изоляции, тип
компенсирующих устройств, тип прокладки, краткую характеристику грунтов в местах
прокладки с выделением наименее надежных участков, определением их материальной
характеристики и тепловой нагрузки потребителей, подключенных к таким участкам
В таблице 1.3.16 представлены данные по протяженности и материальной
характеристике трубопроводов магистральных и квартальных (отопительных и
горячего водоснабжения) тепловых сетей МУП «УМиТª.
Таблица 1.3.16. Протяженность и материальная характеристика тепловых
сетей МУП «УМиТª от котельных
Длина тепловых сетей (в
Материальная
Источник тепловой энергии
однотрубном исчислении), м
характеристика, м2
Электрокотельная №1
51,6
2,47
Электрокотельная №2
69,4
3,79
Дизельная котельная "Днепровка"
217,00
17,64
Разбивка по диаметрам тепловых сетей от котельных представлена в таблице
1.3.17.
Таблица 1.3.17.
Диаметры и протяженность тепловых сетей
Диаметр условный, мм
Длина участков тепловой сети в однотрубном исчислении, м
32
0,00
40
69,00
153
Диаметр условный, мм
Длина участков тепловой сети в однотрубном исчислении, м
45
0,00
50
52,00
65
128,20
70
0,00
80
88,80
100
0,00
125
0,00
150
0,00
200
0,00
Графически данная информация представлена на рисунке 1.3.36.

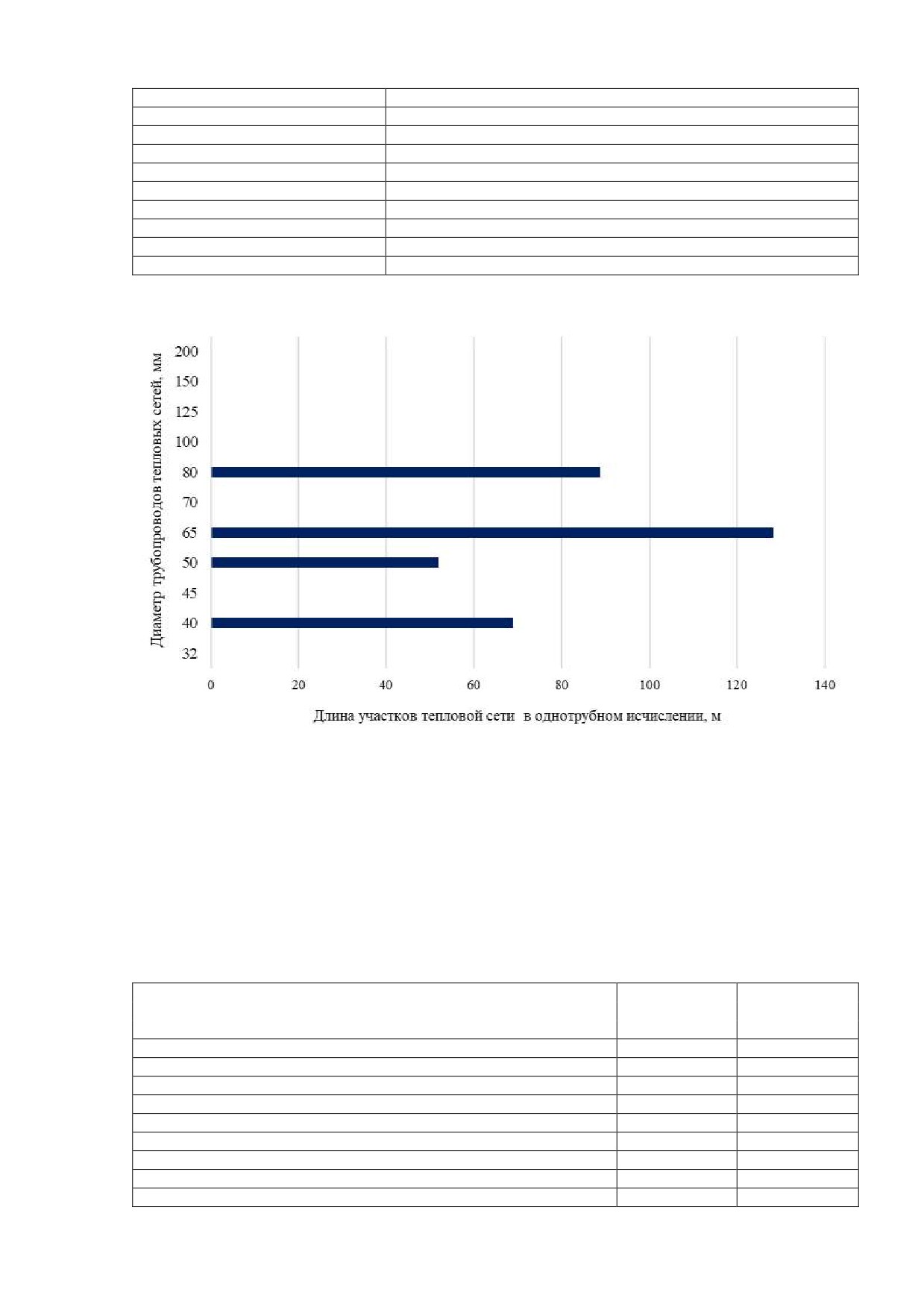

Рисунок 1.3.36.
Распределение протяженности тепловых сетей по диаметрам
трубопроводов
МУП «УМиТª осуществляет передачу тепловой энергии. Источники
теплоснабжения, длины, и материальная характеристика тепловых сетей
представлены в таблице 1.3.18.
Таблица 1.3.18. Протяженность и материальная характеристика тепловых
сетей
Длина в
Материальная
Источник теплоснабжения
однотрубном
характеристика,
исчислении, м
м2
ЦТП-115А
1108,2
100,69
КТЭЦ1
143,6
12,317
АБМТП-111 (ЦТП)
753,84
62,411
КТЭЦ 2
1348,4
219,01
ИТП-46
176
17,458
ЦТП-336 по ул. Ларина д. 30/1
1444
257,5
ЦТП-345 по ул. Ларина д.8
3988,64
493,4
ЦТП-345 по ул. Ларина д.8
96
2,73
АБЦТП-213
2228
189,74
154
Длина в
Материальная
Источник теплоснабжения
однотрубном
характеристика,
исчислении, м
м2
ЦТП-344 по ул. Савченко д.12А
4788,4
664
Котельная филиал ПАО "Камчатскэнерго" Коммунальная энергетика
486
43,25
ЦТП-236 по ул. Ленинская, 75/1
290
33,82
Котельная ФКГУ "ПУ ФСБ РФ по Восточному Арктическому району"
440
45,6
ЦТП-328 (10), Космический пр.
423
45,7
ЦТП-234 (30), ул. Советская
10
0,57
1.3.3.4. Описание типов и строительных особенностей тепловых пунктов, тепловых камер и
павильонов
Тепловые камеры в тепловых сетях МУП «УМиТª выполнены в виде
заглубленных сооружений из железобетонных блоков ФС.
1.3.3.5. Описание графиков регулирования отпуска тепла в тепловые сети с анализом их
обоснованности; фактические температурные режимы отпуска тепла в тепловые сети и их
соответствие утвержденным графикам регулирования отпуска тепла в тепловые сети
По утвержденным температурным графикам отпуска тепловой энергии
потребителям температурный график составляет:
- для электрокотельной №1 - 75/40 оС;
- для электрокотельной №2 - 75/40 оС;
- для дизельной котельной - 95/70 оС;
- для ЦТП-115А - 95/70 оС.
1.3.3.6. Гидравлические режимы тепловых сетей и пьезометрические графики тепловых
сетей
Утвержденные гидравлические режимы работы тепловых сетей не
предоставлены.
Расчетные гидравлические режимы приведены в виде пьезометрических
графиков, и представлены в Приложении Главы 3. «Электронная модель системы
теплоснабженияª.
1.3.3.7. Статистика отказов тепловых сетей (аварийных ситуаций) за последние 5 лет
По данным, предоставленным МУП «УМиТª отказов на тепловых сетях за
последние 5 лет не зарегистрировано.
1.3.3.8. Статистика восстановлений (аварийно- восстановительных ремонтов) тепловых
сетей и среднее время, затраченное на восстановление работоспособности тепловых сетей
По данным, предоставленным МУП «УМиТª отказов на тепловых сетях за
последние 5 лет не зарегистрировано.
155
1.3.3.9. Описание процедур диагностики состояния тепловых сетей и планирования
капитальных (текущих) ремонтов
Данные с описанием процедур диагностики состояния тепловых сетей и
планирования капитальных (текущих) ремонтов не предоставлены.
1.3.3.10.
Описание периодичности и соответствия техническим регламентам и иным
обязательным требованиям процедур летних ремонтов с параметрами и методами
испытаний (гидравлических, температурных, на тепловые потери) тепловых сетей
Согласно п. 6.82 МДК 4-02.2001 «Типовая инструкция по технической
эксплуатации тепловых сетей систем коммунального теплоснабженияª:
Тепловые сети, находящиеся в эксплуатации, должны подвергаться
следующим испытаниям:
-
гидравлическим испытаниям с целью проверки прочности и плотности
трубопроводов, их элементов и арматуры;
-
испытаниям на максимальную температуру теплоносителя для
выявления дефектов трубопроводов и оборудования тепловой сети, контроля за их
состоянием, проверки компенсирующей способности тепловой сети;
-
испытаниям на тепловые потери для определения фактических
тепловых потерь теплопроводами в зависимости от типа строительно-изоляционных
конструкций, срока службы, состояния и условий эксплуатации;
-
испытаниям на гидравлические потери для получения гидравлических
характеристик трубопроводов;
-
испытаниям на потенциалы блуждающих токов
(электрическим
измерениям для определения коррозионной агрессивности грунтов и опасного
действия блуждающих токов на трубопроводы подземных тепловых сетей).
Все виды испытаний должны проводиться раздельно. Совмещение во
времени двух видов испытаний не допускается.
На каждый вид испытаний должна быть составлена рабочая программа,
которая утверждается главным инженером.
За два дня до начала испытаний утвержденная программа передается
диспетчеру ОЭТС и руководителю источника тепла для подготовки оборудования и
установления требуемого режима работы сети.
Рабочая программа испытания должна содержать следующие данные:
-
задачи и основные положения методики проведения испытания;
156
-
перечень подготовительных, организационных и технологических
мероприятий;
-
последовательность отдельных этапов и операций во время испытания;
-
режимы работы оборудования источника тепла и тепловой сети (расход
и параметры теплоносителя во время каждого этапа испытания);
-
схемы работы насосно-подогревательной установки источника тепла
при каждом режиме испытания;
-
схемы включения и переключений в тепловой сети;
-
сроки проведения каждого отдельного этапа или режима испытания;
-
точки наблюдения, объект наблюдения, количество наблюдателей в
каждой точке;
-
оперативные средства связи и транспорта;
-
меры по обеспечению техники безопасности во время испытания;
-
список ответственных лиц за выполнение отдельных мероприятий.
Гидравлическое испытание на прочность и плотность тепловых сетей,
находящихся в эксплуатации, должно быть проведено после капитального ремонта
до начала отопительного периода. Испытание проводится по отдельным отходящим
от источника тепла магистралям при отключенных водонагревательных установках
источника тепла, отключенных системах теплопотребления, при открытых
воздушниках на тепловых пунктах потребителей. Магистрали испытываются
целиком или по частям в зависимости от технической возможности обеспечения
требуемых параметров, а также наличия оперативных средств связи между
диспетчером, персоналом источника тепла и бригадой, проводящей испытание,
численности персонала, обеспеченности транспортом.
Каждый участок тепловой сети должен быть испытан пробным давлением,
минимальное значение которого должно составлять
1,25 рабочего давления.
Значение рабочего давления устанавливается техническим руководителем ОЭТС в
соответствии с требованиями Правил устройства и безопасной эксплуатации
трубопроводов пара и горячей воды.
Максимальное значение пробного давления устанавливается в соответствии
с указанными правилами и с учетом максимальных нагрузок, которые могут принять
на себя неподвижные опоры.
157
содержание .. 14 15 16 17 ..
