Схемы теплоснабжения Петропавловск-Камчатского городского округа на период до 2034 года (Том 1) - часть 5
Таблица 1.2.12.
Приборы коммерческого учета отпуска тепла
Тип прибора
Заводской номер
Место установки
ТМ-1
Тепловычислитель СПТ 943.1
42342
В павильоне УУТЭ ТМ-1
Расходомер ультразвуковой SONO 3100 с
вторичным преобразователем расхода FUSO 60
В павильоне УУТЭ ТМ-1, на
производства фирмы «SIEMENSª,
029903N388
подающем трубопроводе
двухтрековый
Ду-200, Ру-16
Расходомер ультразвуковой SONO 3100 с
вторичным преобразователем расхода FUSO 60
В павильоне УУТЭ ТМ-1, на
производства фирмы «SIEMENSª,
029803N 388
обратном трубопроводе
двухтрековый
Ду-200, Ру-16
Преобразователь давления типа Метрон-55-
В павильоне УУТЭ ТМ-1, на
ДИ-515-МП-t1 -2,5-4-20мА, Ру25,
496507
подающем трубопроводе
Тмакс=150ОС, ЗАО «ПГ Метронª
Преобразователь давления типа Метрон-55-
В павильоне УУТЭ ТМ-1, на
ДИ-515-МП-t1 -2,5-4-20мА, Ру25,
496502
обратном трубопроводе
Тмакс=150ОС, ЗАО «ПГ Метронª
Комплект термопар сопротивления
платиновый КТСП Матрон-226-03-160-А-У1.1-
В павильоне УУТЭ ТМ-1, на
665345г
ГП, L=160мм, Тмакс=200ОС, Тмин=-30ОС,
подающем трубопроводе
Рt100, ЗАО «ПГ Метронª
Комплект термопар сопротивления
платиновый КТСП Матрон-226-03-160-А-У1.1-
В павильоне УУТЭ ТМ-1, на
665345х
ГП, L=160мм, Тмакс=200ОС, Тмин=-30ОС,
обратном трубопроводе
Рt100, ЗАО «ПГ Метронª
ТМ-2
Тепловычислитель СПТ 943.1
16735
В павильоне УУТЭ ТМ-2
Расходомер ультразвуковой SONO 3100 с
вторичным преобразователем расхода FUSO 60
В павильоне УУТЭ ТМ-2, на
производства фирмы «SIEMENSª,
030103N388
подающем трубопроводе
двухтрековый
Ду-400, Ру-16
Расходомер ультразвуковой SONO 3100 с
вторичным преобразователем расхода FUSO 60
В павильоне УУТЭ ТМ-2, на
производства фирмы «SIEMENSª,
030003N388
обратном трубопроводе
двухтрековый
Ду-400, Ру-16
Расходомер ультразвуковой SONO 3100 с
вторичным преобразователем расхода FUSO 60
В главном корпусе ТЭЦ-1, на
производства фирмы «SIEMENSª,
033503N478
трубопроводе подпитки
двухтрековый
Ду-100, Ру-16
Преобразователь давления типа Метрон-55-
В павильоне УУТЭ ТМ-2, на
ДИ-515-МП-t1 -2,5-4-20мА, Ру25,
352119
подающем трубопроводе
Тмакс=150ОС, ЗАО «ПГ Метронª
Преобразователь давления типа Метрон-55-
В павильоне УУТЭ ТМ-1, на
ДИ-515-МП-t1 -1,6-4-20мА, Ру16,
496501
обратном трубопроводе
Тмакс=150ОС, ЗАО «ПГ Метронª
Комплект термопар сопротивления
платиновый КТСП Матрон-226-03-320-А-У1.1-
В павильоне УУТЭ ТМ-2, на
665346г
ГП, L=320мм, Тмакс=200ОС, Тмин=-30ОС,
подающем трубопроводе
Рt100, ЗАО «ПГ Метронª
Комплект термопар сопротивления
платиновый КТСП Матрон-226-03-320-А-У1.1-
В павильоне УУТЭ ТМ-2, на
665346х
ГП, L=320мм, Тмакс=200ОС, Тмин=-30ОС,
обратном трубопроводе
Рt100, ЗАО «ПГ Метронª
35
Тип прибора
Заводской номер
Место установки
Термопара сопротивления платиновая ТСП
Матрон-226-03-100-А-4-1-Н10-(-30+200) С-
В главном корпусе ТЭЦ-1, на
665349
У1.1-ГП, L=100мм, Тмакс=200ОС, Тмин=-
трубопроводе холодной воды
30ОС, Рt100, ЗАО «ПГ Метронª
Преобразователь давления типа Метрон-55-
В главном корпусе ТЭЦ-1, на
ДИ-515-МП-t1 -1,6-4-20мА, Ру16,
496505
трубопроводе холодной воды
Тмакс=150ОС, ЗАО «ПГ Метронª
1.2.2.10.
Статистика отказов и восстановлений оборудования источников тепловой
энергии
Данные о количестве аварий на источниках теплоснабжения представлены в
таблице 1.2.13.
Таблица 1.2.13. Количество аварий на источниках
2012
2013
2014
2015
2016
2017
0
0
0
0
0
0
Аварий на источнике не было, все инциденты устранялись в
регламентированные сроки.
1.2.2.11.
Предписания надзорных органов по запрещению дальнейшей эксплуатации
источников тепловой энергии
Предписания надзорных органов по запрещению дальнейшей эксплуатации
КТЭЦ-1 не выдавались.
1.2.2.12.
Перечень источников тепловой энергии и (или) оборудования
(турбоагрегатов), входящего в их состав (для источников тепловой энергии,
функционирующих в режиме комбинированной выработки электрической и тепловой
энергии), которые отнесены к объектам, электрическая мощность которых поставляется в
вынужденном режиме в целях обеспечения надежного теплоснабжения потребителей
КТЭЦ-1, и входящее в нее оборудование, не относится к источникам,
электрическая мощность которых поставляется в вынужденном режиме.
36
1.2.3. Камчатская КТЭЦ - 2
Камчатская КТЭЦ-2 расположена в черте г. Петропавловска-Камчатского на
берегу Халактырского озера по адресу: Петропавловск-Камчатский, ул. Степная, 50.
Камчатская КТЭЦ-2 введена в эксплуатацию в 1985 году и наряду с КТЭЦ- 1
является основным генерирующим предприятием Камчатского края.
Развивающемуся городу не хватало электрической мощности единственной КТЭЦ-
1, и наряду с активной теплофикацией города в январе 1980 года создается дирекция
строящейся КТЭЦ-2 , а через пять лет, в 1985 году ко дню энергетика, 22 декабря
станция дала первый промышленный ток.
Производственная площадка КТЭЦ-2 размещается в юго-восточной части
г. Петропавловск-Камчатского. КТЭЦ-2
работает в составе Центрального
энергоузла Камчатского края, включающего Петропавловск-Камчатский,
Вилючинск, а также Мильковсий и Усть-Большерецкий РЭС.
1.2.3.1. Структура и технические характеристики основного оборудования КТЭЦ-2
Состав и технические характеристики паротурбинных установок КТЭЦ-2
представлены в таблице 1.2.14.
Таблица 1.2.14.
Характеристика паротурбинных установок КТЭЦ-2
Ном.
Давление
Темп-ра
Ном.
Ном.
Расход пара
Год
Установленная
нагрузка
Ст
свежего
свежего
нагрузка
расход пара
в голову в
Тип
ввода в
ном. мощность
Т-
№
пара
пара
П-отбора
в голову
К-режиме
экспл-ю
отборов
кгс/см²
°С
МВт
т/ч
т/ч
т/ч
т/ч
ПТ-80/100-
1
1985
130
555
80
132
185
160
305
130/13
ПТ-80/100-
2
1987
130
555
80
132
185
160
305
130/13
Паровые турбины изготовлены Ленинградским металлическим заводом.
Турбоагрегаты
типа
ПТ-80/100-130/13
являются
одновальными,
двухцилиндровыми, с двумя регулируемыми теплофикационными отборами пара и
одним регулируемым производственным отбором пара. Турбины имеют клапанное
парораспределение.
В таблице 1.2.15 представлена характеристика электрогенераторов КТЭЦ-2 .
Таблица 1.2.15. Характеристика электрогенераторов КТЭЦ-2
Мощность,
Год ввода в
Ст. №
Тип (марка)
Напряжение, кВ
Завод изготовитель
МВт
эксплуатацию
1
ТВФ-110 2Е У3
10,5
110
1985
СЭТМ
2
ТВФ-110 2Е У3
10,5
110
1987
СЭТМ
41
Состав и технические характеристики паровых котлов КТЭЦ-2
представлены в таблице 1.2.16.
Таблица 1.2.16.
Характеристика котельного оборудования КТЭЦ - 2
Паро-
Параметры острого пара
Топливо
Ст.
Тип и марка
Год ввода в
производительность
Давление,
Темп-ра,
№
оборудования
эксплуатацию
Осн.
Рез.
т/ч
кг/см²
°С
1
БКЗ-320-140ГМ-8с
1985
320
140
560
прир. газ
мазут
2
БКЗ-320-140ГМ-8с
1986
320
140
560
прир. газ
мазут
3
БКЗ-320-140ГМ-8с
1988
320
140
560
прир. газ
мазут
Все паровые котлы запроектированы и изготовлены Барнаульским
котлостроительным заводом.
Котлы типа БКЗ-320-140ГМ-8с
(Е-320-13,8-560ГМ)
- однобарабанные,
вертикально-водотрубные с естественной циркуляцией, П-образной компоновки.
Топка представляет собой первый восходящий газоход, во втором
горизонтальном газоходе расположены вторая, третья и четвертая ступени
пароперегревателя. В третьем опускном газоходе расположены: первая ступень
пароперегревателя и экономайзер. Подогрев воздуха осуществляется в двух
параллельно работающих регенеративных вращающихся воздухоподогревателях
типа РВП-5400 вынесенных за пределы котла.
На котле установлено шесть газомазутных низкоэмиссионных горелок
конструкции ТКЗ-ВТИ типа ГМВИ(III)-40. Горелки расположены на фронте котла в
два яруса.
Регулирование температуры пара осуществляется впрыском «собственногоª
конденсата в пароохладителях (три ступени) и рециркуляцией дымовых газов в
воздуховоды горячего воздуха перед горелками. Для возможности дополнительной
регулировки температуры перегретого пара на котлах смонтирована схема подачи
воздуха и газов рециркуляции в сопла третичного дутья, установленные над
горелками верхнего яруса.
В таблице
1.2.17 представлен состав и характеристики тягодутьевого
оборудования КТЭЦ-2.
Таблица 1.2.17. Тягодутьевое оборудование КТЭЦ-2
Характеристика механизма
Характеристика электродвигателя
Наименование
Ст.№
Q
Р
КПД
Pном
Uном
n
механизма
Тип и марка
тыс м³/ч
кгс/м²
%
кВт
В
об/мин
Дымососы
1-3
ДС-1..3 (А/Б)
ДН-24х2-0,62ГМ
375
251
86
630
6000
750
42
Характеристика механизма
Характеристика электродвигателя
Наименование
Ст.№
Q
Р
КПД
Pном
Uном
n
механизма
Тип и марка
тыс м³/ч
кгс/м²
%
кВт
В
об/мин
Дутьевые вентиляторы
1-3
ДВ-1..3 (А/Б)
ВДН-20
171
438
86
400
6000
1000
Дымососы рециркуляции дымовых газов
1
ДРГ-1А
ВГДН-17
109,5
457
85
315
380
1500
2
ДРГ-1Б
ВГДН-17
109,5
457
85
315
380
1500
3
ДРГ-2А
ВГДН-17
109,5
457
85
316
6000
1500
4
ДРГ-2Б
ВГДН-17
109,5
457
85
316
6000
1500
5
ДРГ-3А
ВГДН-17
109,5
457
85
316
6000
1500
6
ДРГ-3Б
ВГДН-17
109,5
457
85
316
6000
1500
На котлоагрегатах установлено по два дутьевых вентилятора типа ВДН-20,
регулирование производительности дутьевых вентиляторов осуществляется осевым
направляющим аппаратом. Забор холодного воздуха производится из верхней части
котельной или извне. Для поддержания требуемой температуры воздуха на входе в
воздухоподогреватель установлены водяные калориферы типа КВБ-12А-П в
количестве 12 штук.
На котлоагрегатах установлено по два дымососа типа ДН24х2-0,62ГМ,
регулирование производительности осуществляется осевым направляющим
аппаратом.
На котлоагрегатах установлено по два дымососа рециркуляции газов типа
ВГДН-17, регулирование производительности осуществляется осевым
направляющим аппаратом.
Для подачи воды в котлы установлены три основных питательных
электронасоса ПЭ-500-180-3 и один аварийный ПЭ-150-63. Характеристика
питательных насосов КТЭЦ-2 приведена в таблице 1.2.18.
Таблица 1.2.18.
Характеристика питательных насосов КТЭЦ-2
Характеристика механизма
Характеристика электродвигателя
Наименование
Q
Р
КПД
Pном
Uном
n
механизма
Тип и марка
м³/ч
кгс/см²
%
кВт
В
об/мин
ПЭН-1,2,3
ПЭ-500-180-3
500
180
86
4000
6000
3000
ПЭН-А
ПЭ-150-63
150
63
86
500
6000
1000
Топливом для энергетических котлов станции является природный газ и
топочный мазут.
Для подогрева сетевой воды до пиковых температур на станции установлены
три пиковых бойлера, пар на которые подаётся с общестанционного коллектора
пара.
43
Для
приготовления
подпиточной
воды
предусмотрена
водоподготовительная установка производительностью
85 т/ч,
которая
обеспечивает в том числе деаэрацию подпиточной воды.
1.2.3.2. Параметры установленной тепловой мощности источника тепловой энергии, в том
числе теплофикационного оборудования и теплофикационной установки
Установленная тепловая мощность КТЭЦ-2 составляет 360 Гкал/ч.
1.2.3.3. Ограничения тепловой мощности и параметров располагаемой тепловой мощности
До 2017 года существовало ограничение мощности в размере 20 Гкал/ч по
причине демонтированной 30 ступени паровой турбины №2. В 2017 году были
выполнены работы по ее восстановлению. На текущий момент, ограничения
тепловой мощности на КТЭЦ-2 отсутствуют.
1.2.3.4. Объем потребления тепловой энергии (мощности) на собственные и хозяйственные
нужды теплоснабжающей организации в отношении источников тепловой энергии и
параметры тепловой мощности нетто
Значение объема потребления КТЭЦ-2 тепловой энергии на собственные и
хозяйственные нужды приведен в таблице 1.2.19.
Таблица 1.2.19.
Собственные нужды КТЭЦ-2
Собственные нужды
%
3,66
Тепловая мощность нетто
Гкал/ч
352,25
Годовой объем потребления тепловой энергии на собственные нужды за
2018 год представлен в таблице 1.2.20.
Таблица 1.2.20.
Собственные и хозяйственные нужды КТЭЦ-1
Хознужды КТЭЦ
Хознужды из тепловых сетей
Наименование
в гор.воде
в паре
в гор.воде
в паре
Т Э Ц - 2
3 649
24 495
4 871
1.2.3.5. Сроки ввода в эксплуатацию основного оборудования
Сроки эксплуатации основного оборудования КТЭЦ-2 представлены в
таблицах 1.2.14 - 1.2.16.
Средневзвешенный
фактический
срок
службы
основного
теплофикационного оборудования составляет: паротурбинные установки,
электрогенераторы - 33 года, котельное оборудование - 32,66 лет.
44
1.2.3.6. Схемы выдачи тепловой мощности, структура теплофикационных установок (для
источников тепловой энергии, функционирующих в режиме комбинированной выработки
электрической и тепловой энергии)
Отпуск тепловой энергии внешним потребителям осуществляется в виде
горячей воды по одной тепломагистрали (ТМ-3) и в виде пара.
В качестве исходной воды для химводоочистки используется вода из ручья
«Дорожныйª, также предусмотрены схема использования питьевой воды из
городской водопроводной сети и схема подачи артезианской воды. Для
хозяйственно-бытовых нужд используется питьевая вода из городской
водопроводной сети.
Тепловая схема КТЭЦ-2 неблочная, с поперечными связями по основным
потокам воды и пара. На КТЭЦ-2 установлены три котлоагрегата БКЗ-320-140ГМ,
две паровые турбины ПТ-80/100-130/13.
Схема циркуляционного водоснабжения электростанции прямоточная с
прудом-охладителем, в качестве которого выступает озеро Халактырское, площадь
поверхности 49 кв. км.
В системе теплоснабжения от КТЭЦ-2 используется независимая схема
присоединения системы отопления через квартальные ЦТП (4-х трубная), система
ГВС закрытая со смешанной схемой включения подогревателей ГВС и частично с
непосредственным водоразбором из обратных трубопроводов отопления
2-го
контура (2-х трубная).

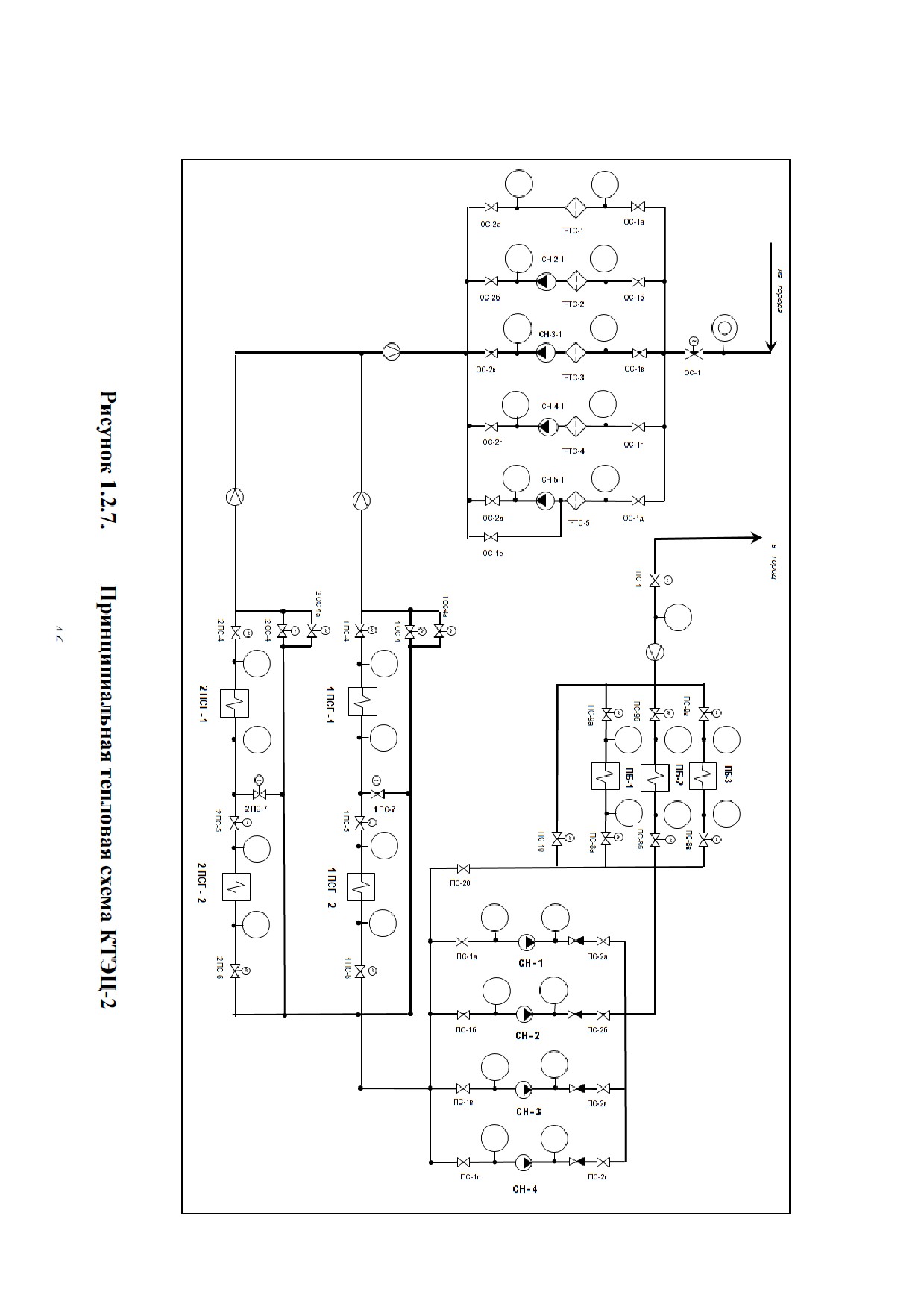

Принципиальная тепловая схема станции представлена на рисунке 1.2.7.
45
содержание .. 3 4 5 6 ..
