Схемы теплоснабжения Петропавловск-Камчатского городского округа на период до 2034 года (Том 1) - часть 3
ПЕРЕЧЕНЬ ПРИНЯТЫХ ОБОЗНАЧЕНИЙ
№ п/п
Сокращение
Пояснение
1
БМК
Блочно-модульная котельная
2
ВПУ
Водоподготовительная установка
3
ГВС
Горячее водоснабжение
4
ЕТО
Единая теплоснабжающая организация
5
ЗАТО
Закрытое территориальное образование
6
ИП
Инвестиционная программа
7
ИТП
Индивидуальный тепловой пункт
8
МК, КМ
Муниципальная котельная
9
МУП
Муниципальное унитарное предприятие
10
НВВ
Необходимая валовая выручка
11
НДС
Налог на добавленную стоимость
12
ННЗТ
Неснижаемый нормативный запас топлива
13
НС
Насосная станция
14
НТД
Нормативная техническая документация
Нормативный эксплуатационный запас основного или
15
НЭЗТ
резервного видов топлива
16
ОВ
Отопление и вентиляция
17
ОНЗТ
Общий нормативный запас топлива
18
ПИР
Проектные и изыскательские работы
19
ПНС
Повысительно-насосная станция
20
ПП РФ
Постановление Правительства Российской Федерации
21
ППУ
Пенополиуретан
22
СМР
Строительно-монтажные работы
23
СЦТ
Система централизованного теплоснабжения
24
ТЭ
Тепловая энергия
25
ХВО
Химводоочистка
26
ХВП
Химводоподготовка
27
ЦТП
Центральный тепловой пункт
28
ЭМ
Электронная модель системы теплоснабжения
18
ВВЕДЕНИЕ
Основанием для разработки и актуализации Схемы теплоснабжения
муниципального образования город Петропавловск-Камчатский до 2034 г. является
Федеральный закон от
27 июля
2010 г.
№190-ФЗ "О теплоснабжении",
направленный на обеспечение устойчивого и надежного теплоснабжения
потребителей.
Данная работа выполнена в соответствии с муниципальным контрактом
№0138300000419000282_302701 от
8 июля 2019 года между Обществом с
ограниченной ответственностью
«Невская Энергетикаª
(ООО «Невская
Энергетикаª) и Управлением коммунального хозяйства и жилищного фонда
администрации Петропавловск-Камчатского городского округа на выполнение
работ по актуализации схемы теплоснабжения Петропавловск-Камчатского
городского округа, на период 2020-2034 гг.
В составе Схемы теплоснабжения предлагаются решения по повышению
эффективности снабжения города тепловой энергией, рационального распределения
тепловых нагрузок между источниками тепловой энергии, разрабатываются
мероприятия по повышению надежности систем теплоснабжения, реконструкции
тепловых сетей, а также решается вопрос об обеспечении тепловой энергией
перспективной застройки, определяются условия организации централизованного
теплоснабжения и теплоснабжения с помощью индивидуальных источников,
вносится предложение по определению единой теплоснабжающей организации и
зоны ее действия. В составе обосновывающих материалов проведен технико-
экономический анализ предлагаемых проектных решений, определена
ориентировочная стоимость мероприятий и даны предложения по источникам
инвестирования данных мероприятий.
Петропавловск-Камчатский — город в России, административный центр
Камчатского края. Расположен на Дальнем Востоке России, в юго-восточной части
полуострова Камчатка, на берегах Авачинской бухты Тихого океана. Вблизи города
возвышаются действующие вулканы Корякская и Авачинская сопки. Перепад высот
в городе составляет
513,6 метра от уровня моря
(Авачинская бухта) до
вершины горы Раковой. Численность населения на 1 января 2019 года составляет
181,181 тысяч человек.
19
Климат
города
умеренный,
одновременно
имеет
черты морского и муссонного. Среднегодовая температура воздуха в городе +2,8 °C.
Самый тёплый месяц — август, со среднесуточной температурой +13,4 °C, самый
холодный — январь − 7,0 °C. Абсолютный максимум температуры +30,0 °C был
зарегистрирован в июле 2012 года, минимум − 31,7 °C регистрировался в феврале
1917 года. Средний годовой уровень осадков высок и составляет 1166 мм.
20
1. ГЛАВА
1.
СУЩЕСТВУЮЩЕЕ ПОЛОЖЕНИЕ В СФЕРЕ
ПРОИЗВОДСТВА, ПЕРЕДАЧИ И ПОТРЕБЛЕНИЯ ТЕПЛОВОЙ
ЭНЕРГИИ ДЛЯ ЦЕЛЕЙ ТЕПЛОСНАБЖЕНИЯ
1.1.
Функциональная структура теплоснабжения
В Петропавловск-Камчатском
городском
округе
преобладает
централизованное теплоснабжение потребителей коммунально-бытового сектора от
ТЭЦ и котельных.
На территории городского округа осуществляют свою деятельность
7
теплоснабжающих (теплосетевых) компаний, в их числе:
- Филиал ПАО «Камчатскэнергоª «Камчатские ТЭЦª;
- Филиал ПАО «Камчатскэнергоª «Коммунальная энергетикаª;
- МУП «УМиТª;
- ООО «РСО «Силуэтª;
- Пограничное управление ФСБ России по восточному арктическому
району;
- ФГБУ «ЦЖКУª Минобороны России;
- АО «356 Управление начальника работª.
Теплоснабжение жилищного фонда и объектов социальной сферы города
обеспечивается работой
43 теплоисточников, из которых
29 эксплуатируются
группой компаний ПАО «Камчатскэнергоª (2 ТЭЦ, 27 котельных), 6 котельных -
ФГБУ «ЦЖКУª Минобороны России, 4 котельные - МУП «УМиТª, 2 котельные -
ООО «РСО «Силуэтª, 1 котельная Пограничным управлением ФСБ России по
восточному арктическому району, и еще
1 котельная АО
«356 Управление
начальника работª.
Помимо указанных источников тепловой энергии (мощности) в городе
функционирует ряд котельных, осуществляющих отпуск тепловой энергии только в
целях обеспечения собственных (ведомственных) потребителей без формирования
тарифа на услуги по теплоснабжению.
На рисунке 1.1.1 представлена функциональная структура теплоснабжения
Петропавловск-Камчатского городского округа.
21

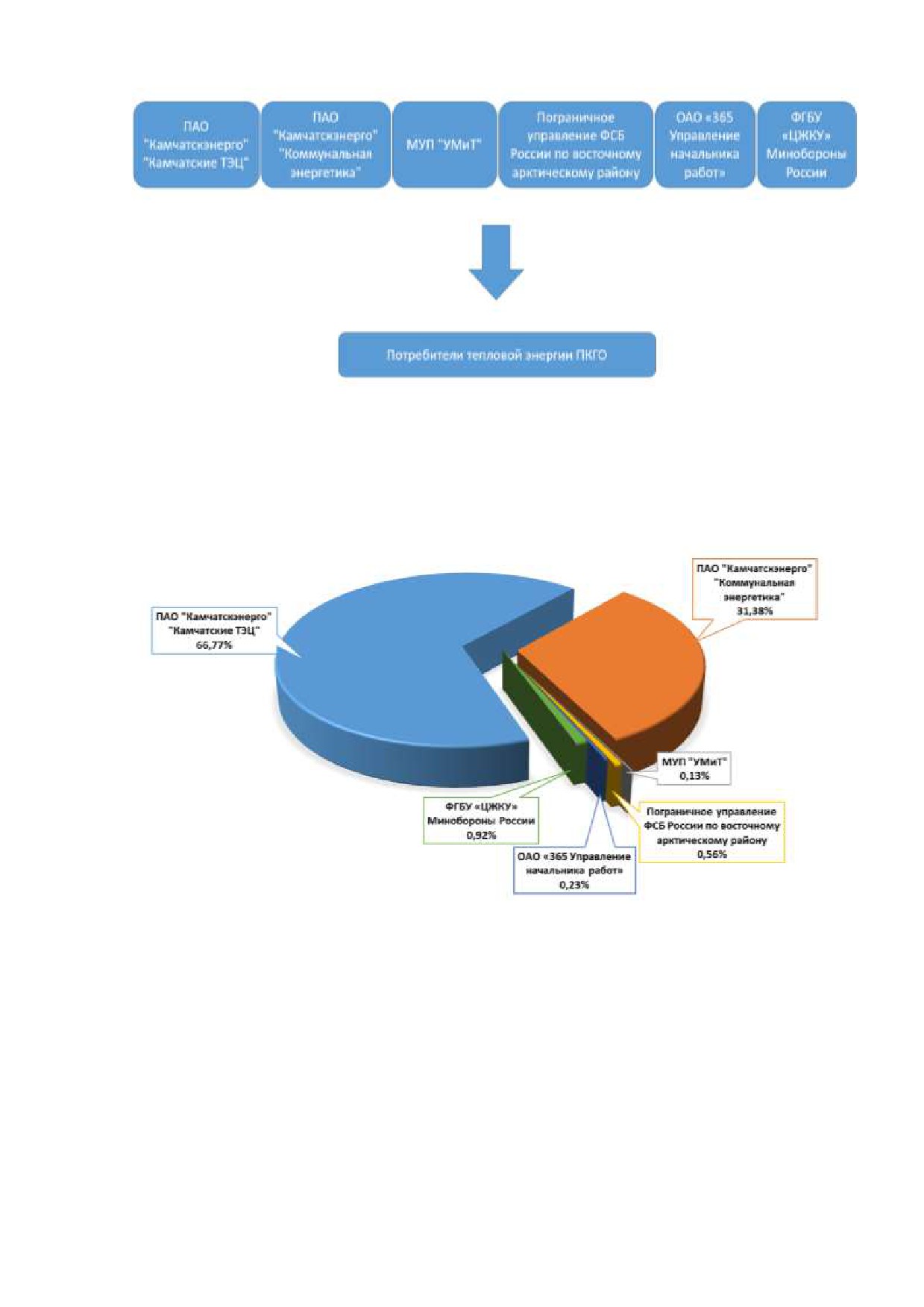

Рисунок 1.1.1.
Функциональная структура системы теплоснабжения
Петропавловск-Камчатского городского округа
Доли выработки тепловой энергии по теплоснабжающим организациям
представлены на рисунке 1.1.2.

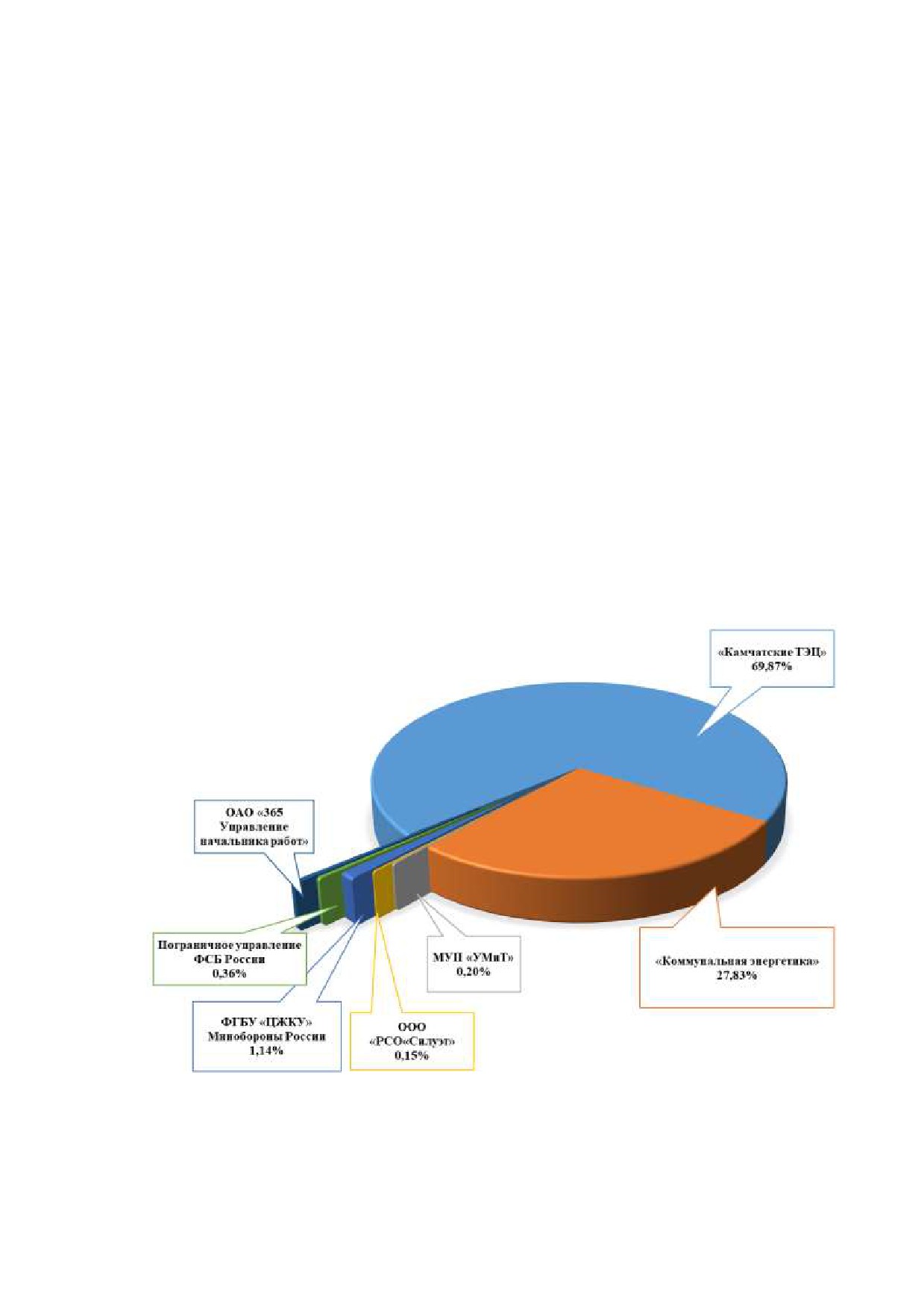

Рисунок 1.1.2.
Выработка тепловой энергии по ТСО
Балансовая
принадлежность
теплоисточников,
осуществляющих
теплоснабжение потребителей коммунально-бытового сектора
(ЖКХ) города,
представлена в таблице 1.1.1.
22
Таблица 1.1.1.
Балансовая принадлежность теплоисточников
№ п/п
ТСО
Источник тепловой энергии
1
КТЭЦ-1
«Камчатские ТЭЦª
2
КТЭЦ-2
3
Котельная №1 «11 кмª
4
Котельная №2 «КГТУª
5
Котельная №3 «Моховаяª
6
Котельная №4 «Топорковаª
7
Котельная №5 «Школа №37ª
8
Котельная №6 «Авачаª
9
Котельная №7 «Энергопоездª
10
Котельная №12 «Сероглазкаª
11
Котельная №13 «Октябрьскаяª
12
Котельная №14 «Халактыркаª
13
Котельная №16 «Долиновкаª
14
Котельная №17 «Чапаевкаª
15
Котельная №18 «Завойкоª
16
«Коммунальная энергетикаª
Котельная №25 «Нагорныйª
17
Котельная №26 «Тундровыйª
18
Котельная №34 «Электрокотельнаяª
19
Котельная №37 «Психдиспансерª
20
Котельная №40 «КМПª
21
Котельная №42 «Заозернаяª
22
Котельная №43 «Чубароваª
23
Котельная №44 «Ватутинаª
24
Котельная №45 «Владивостокскаяª
25
Котельная №46 «Школа 18ª
26
Котельная №50 «101 кварталª
27
Котельная №52 «108 кварталª
28
Котельная №56 «с/з Петропавловскийª
29
Котельная №62 «103 кварталª
30
Котельная Днепровская
31
Котельная м. Чавыча
МУП «УМиТª
32
Котельная Строительная 123
33
Котельная Строительная 133
34
Котельная ТКУ-1000
ООО «РСО«Силуэтª
35
Котельная АМКУ-600Д
36
Котельная 8-56
37
Котельная 27-18
38
ФГБУ «ЦЖКУª
Котельная 33-25
39
Минобороны России
Котельная 48-106
40
Котельная 6-1
41
Котельная 18-43
Пограничное управление
42
ФСБ России по восточному
Котельная №1
арктическому району
АО «356 Управление
43
Котельная №1
начальника работª
Тепловая
энергия от теплоисточников до потребителей города
транспортируется как по 2-х трубной, так и по 4-х трубной системам тепловых сетей.
Большая часть потребителей осуществляет разбор теплоносителя из тепловых сетей
на нужды горячего водоснабжения. Источники тепловой энергии Петропавловск-
Камчатского городского округа представлены на рисунке 1.1.3.
23
1.2.
Источники тепловой энергии
Теплоснабжение потребителей города осуществляется от четырех групп
энергоисточников:
Источники, осуществляющие комбинированную выработку
электрической и тепловой энергии - теплоэлектроцентрали (ТЭЦ);
Источники выработки тепловой энергии
- котельные
теплоснабжающих организаций города;
Источники выработки тепловой энергии
- производственные
(ведомственные) котельные, генерирующие тепловую энергию не
только на собственные нужды предприятия, но и отапливающие
жилищный фонд и объекты социальной сферы;
Производственные
(ведомственные) котельные, генерирующие
тепловую энергию только на собственные нужды предприятия.
Вклады в общую тепловую мощность города групп источников
представлены на рисунке 1.2.1.
Рисунок 1.2.1.
Тепловая мощность теплоснабжающих организаций
25
1.2.2. Камчатская КТЭЦ-1
Камчатская КТЭЦ-1 расположена на северном берегу Авачинской бухты, по
адресу: Петропавловск-Камчатский, ул. Сахалинская, 28. КТЭЦ-1 входит в состав
филиала ПАО «Камчатскэнергоª «Камчатские ТЭЦª.
Строительство Камчатской КТЭЦ-1 началось в 1964 году, первая очередь
электростанции была построена в кратчайшие сроки всего за один год и 30 мая 1965
года Камчатская КТЭЦ-1 дала первый промышленный ток.
В состав перовой очереди КТЭЦ входили две паротурбинные установки ПТ-
12-90/10 и два паровых энергетических котла БКЗ-120-100ГМ, работающих на
топочном мазуте.
За последующие десять лет с
1969 по
1979 годы на станции было
установлено пять паровых турбоагрегатов, смонтировано восемь энергетических
котлов, завершено строительство мазутонасосной станции с мазутными баками,
ЗРУ-110 кВ и ГРУ-10 кВ.
Производственная площадка станции КТЭЦ-1 размещается в южной части
г. Петропавловска-Камчатского и предназначена для снабжения электрической и
тепловой энергией промышленных и коммунально-бытовых потребителей города и
прилегающих к нему районов.
1.2.2.1. Структура и технические характеристики основного оборудования КТЭЦ-1
Тепловая схема Камчатской КТЭЦ-1 не блочная, с поперечными связями по
пару и воде. На станции установлена одна группа основного оборудования с
давлением острого пара перед паротурбинными установками 9 МПа. Также турбины
с котлами могут работать по блочной схеме.
Состав и технические характеристики паротурбинных установок КТЭЦ-1
представлены в таблице 1.2.1.
Таблица 1.2.1. Характеристика паротурбинных установок КТЭЦ-1
Год
Давление
Ном.
Ном.
Ном. расход
Расход пара в
Температура Установленная
Ст
ввода в
свежего
нагрузка
нагрузка
пара в
голову в
Тип
свежего пара ном. мощность
№
экспл-ю
пара
Т-отборов
П-отбора
голову
К-режиме
кгс/см²
°С
МВт
т/ч
т/ч
т/ч
т/ч
4
Р-44-90
1970
90
535
44
190
-
230
-
5
К- 50-90
1975
90
535
50
-
-
216
216
7
К- 50-90
1980
90
535
50
-
-
216
216
6
Т-42/50-90
1977
90
535
50
120
-
220
180
26
