1.5.5

существующие нормативы потребления тепловой энергии для населения на

отопление и горячее водоснабжение

У потребителей тепла, у которых установлены счетчики тепла и расходомеры на систему

ГВС (более чем 80 % потребителей), размер платы за коммунальные услуги (объемы потреб-
ления тепла) определяется по фактическим показаниям приборов учета.

У потребителей, у которых узлы учета тепла не установлены, тепловые нагрузки на

отопление  рассчитываются  по  нормативам  потребления  услуг,  принятых  Министерством
энергетики  и  жилищно-коммунального  хозяйства  Мурманской  области  приказом  №37  от  11
марта 2013, а также Приказом №35 от 11.03.2013 «Об утверждении нормативов потребления
коммунальных  услуг  (по  холодному  и  горячему  водоснабжению,  водоотведению)  в  соответ-
ствии  со  статьей  157  Жилищного  кодекса  Российской  Федерации,  Постановлением  Прави-
тельства Российской Федерации от 23.05.2006 № 306 «Об утверждении Правил установления
и определения нормативов потребления коммунальных услуг».

Нормативы потребления, действующие в городе Полярные Зори с подведомственной

территорией, приведены в таблице 1.49.

Таблица 1.49 -

Нормативы потребления коммунальных услуг на нужды отопления в г. Поляр-

ные Зори с подведомственной территорией

Этажность

многоквартирного

(жилого) дома

Норматив потребления, Гкал на 1 м2 общей площади жилого

помещения в месяц

Материал стен

Камень,

кирпич

Панель, блок

Дерево, смешанные и др.

материалы

Многоквартирные и жилые дома до 1999 года постройки включительно

1-3

0,03203

0,02949

4-6

0,02278

0,02031

7 и более

0,02993

0,02290

Многоквартирные и жилые дома после 1999 года постройки

1-3

0,01562

4-6

7 и более

146

Нормативы потребления коммунальных услуг по холодному и горячему водоснабжению,

водоотведению в жилых помещениях и на общедомовые нужды представлены в таблице 1.50

Таблица 1.50 -

Нормативы потребления коммунальных услуг по горячему водоснабжению в

жилых помещениях и на общедомовые нужды

Обозначение

Для жилых по-

мещений, м

, на

1 человека в ме-

сяц

На общедомо-

вые нужды, м

на 1 м

, в месяц

1.Полное благоустройство

1.1.Многоквартирные дома и/или жилые дома с горячим и холодным водоснабжением, водо-
отведением, оборудованные раковинами, мойками, ваннами сидящими 1200 мм с душем:
1-3 этажа

4-6 этажей

2,96

0,03

7 и более этажей

2,96

0,03

1.2.Многоквартирные дома и/или жилые дома с горячим и холодным водоснабжением, водо-
отведением, оборудованные раковинами, мойками, ваннами длинной 1500-1550 мм с душем:
1-3 этажа

3,17

0,015

4-6 этажей

3,17

0,03

7 и более этажей

3,17

0,03

1.3.Многоквартирные дома и/или жилые дома с горячим и холодным водоснабжением, водо-
отведением, оборудованные раковинами, мойками, ваннами длинной 1650-1700 мм с душем:
1-3 этажа

3,37

0,015

4-6 этажей

3,37

0,03

7 и более этажей

3,37

0,03

1.4.Многоквартирные дома и/или жилые дома с горячим и холодным водоснабжением, водо-
отведением, оборудованные раковинами, мойками, ваннами без душа:
1-3 этажа

2,57

0,015

4-6 этажей

2,57

0,03

7 и более этажей

2,57

0,03

1.5.Многоквартирные дома и/или жилые дома с горячим и холодным водоснабжением, водо-
отведением, оборудованные раковинами, мойками, душем:
1-3 этажа

1,97

0,015

4-6 этажей

1,97

0,03

7 и более этажей

1,97

0,03

1.6.Многоквартирные дома и/или жилые дома с горячим и холодным водоснабжением, водо-
отведением, оборудовё1Ниые раковинами, мойками:

147

Обозначение

Для жилых по-

мещений, м

, на

1 человека в ме-

сяц

На общедомо-

вые нужды, м

на 1 м

, в месяц

1-3 этажа

0,015

4-6 этажей

0,03

7 и более этажей

0,03

2.Частичное благоустройство

2.1.Многоквартирные дома и/или жилые дома с холодным водоснабжением, водоотведением:

1-3 этажа

4-6 этажей

7 и более этажей

2.2.Многоквартирные дома и/ияи жилые дома с холодным водоснабжением:

1-3 этажа

4-6 этажей

7 и более этажей

2.3.Многоквартирные дома и/или жилые дома с водо-
пользованием из водоразборных колонок:

1-3 этажа

4-6 этажей

7 и более этажей

149

Таблица 1.51 -

Балансы тепловой мощности и тепловых нагрузок в сетевой воде в зонах действия источников тепла

Наименование

котельной

Тепловая мощность котельной, Гкал/ч

Максимально-часовая фактическая при-

веденная к расчетным условиям тепло-

вая нагрузка в сетевой воде, Гкал/ч

Резерв

тепловой

мощности,

Гкал/ч

установленная располагаемая нетто присоединенная

Выработка

всего

в том числе:

на собствен-

ные нужды

отпуск по-

требителю (с

потерями)

ООО «АТЭС»

157,66

157,03

82,85

92,26

0,63

91,63*

65,40

Электрокотельная

(Африканда 2)

11,70

11,15

3,86

5,02

0,55

4,47

6,68

Электрокотельная

(Африканда 1)

0,39

0,21

0,25

0,00

0,24

0,14

Угольная котель-

ная

5,89

5,60

1,15

1,55

0,29

1,26

4,34



- значение тепловых потерь в тепловых сетях взяты из выписки протокола заседания коллегии Управления по тарифному регилирова-
нию Мурманской области от 19.12.13 года. В связи с тем, что, нормативы потерь тепловой энергии, утвержденные в соответствии с дей-
ствующим законодательством ООО «АТЭС» не представило, на основании экспертной оценки нормативной доли потерь других тепло-
снабжающих организаций (МУП "тепловые сети”, ОАО "Мончегорская теплосеть") доля нормативных потерь составляет 10,6% от от-
пуска тепловой энергии в сеть.

150

1.6.2

резервы и дефициты тепловой мощности нетто по каждому источнику

тепловой энергии и выводам тепловой мощности от источников тепловой энергии

Для определения резервов и дефицитов тепловой мощности нетто по источникам ООО

«АТЭС», МУП «ТС-Африканда» и ОАО «РЭУ» и выводам тепловой мощности от указанных
источников тепловой энергии проведены расчеты, результат которых сведен в таблицу 1.51. В
соответствии с расчетами, на котельных сложился резерв тепловой мощности города существу-
ет в сумме составляющий около 62,86 Гкал/ч.

1.6.3

гидравлические режимы, обеспечивающие передачу тепловой энергии от ис-

точника тепловой энергии до самого удаленного потребителя и характеризующие
существующие возможности (резервы и дефициты по пропускной способности) пе-
редачи тепловой энергии от источника к потребителю

Утвержденные гидравлические режимы, с разработкой пьезометрических графиков и рас-

четом необходимого напора на наиболее удаленных потребителях в ООО «АТЭС», МУП «ТС-
Африканда» и ОАО «РЭУ» не разрабатывались.

1.6.4

причины возникновения дефицитов тепловой мощности и последствия вли-

яния дефицитов на качество теплоснабжения

В соответствии с расчетами, результат которых сведен в таблицу 1.51, на котельных ООО

«АТЭС», МУП «ТС-Африканда» и ОАО «РЭУ» отсутствует дефицит тепловой мощности.

1.6.5

резервы тепловой мощности нетто источников тепловой энергии и воз-

можности расширения технологических зон действия источников с резервами теп-
ловой мощности нетто в зоны действия с дефицитом тепловой мощности

На котельных ООО «АТЭС», МУП «ТС-Африканда» и ОАО «РЭУ» имеется резерв тепло-

вой мощности нетто. В целом он составляет 62,86 Гкал/ч. Учитывая, что источники ООО «АТ-
ЭС» и МУП «ТС-Африканда» находятся на значительном удалении друг от друга (около 3,5
км.) и перераспределение тепловой энергии между ними является неэффективным, ввиду боль-
шой протяженности теплотрассы и связанными с ними большими гидравлическими и тепловы-
ми потерями.

151

1.7

"Балансы теплоносителя"

1.7.1

утверждённые балансы производительности водоподготовительных установок

теплоносителя для тепловых сетей и максимального потребления теплоносителя
в теплоиспользующих установках потребителей в перспективных зонах действия
систем теплоснабжения и источников тепловой энергии, в том числе работающих
на единую тепловую сеть

В городе Полярные Зори с подведомственной территорией от котельных ООО «АТЭС» и

электрокотельной в п. Африканда 2 запроектирована и действует открытая система теплоснаб-
жения, в которой предусматривается использование сетевой воды потребителями для нужд го-
рячего водоснабжения. На котельных п. Африканда 1 - МУП «ТС-Африканда» и ОАО «РЭУ»
применяется закрытая система водоразбора на нужды ГВС.

В системе центрального теплоснабжения возможны утечки сетевой воды из тепловых се-

тей, в системах теплопотребления через неплотности соединений и уплотнений трубопровод-
ной арматуры, насосов. Потери компенсируются на котельных подпиточной водой, которая
идет на восполнение утечек теплоносителя. В качестве исходной воды для подпитки теплосети
в городе Полярные Зори с подведомственной территорией используется вода из озера Имандра
и артезианских скважин.

Утверждённые годовые затраты и потери теплоносителя приведены в таблице 1.52.

Таблица 1.52 -

Расход теплоносителя по котельным города в отопительный и межотопитель-

ный периоды.

Наименование

котельной

Отопительный период

Межотопительный период

Объём се-

тевой во-

ды, м

технологические потери

теплоносителя и затра-

ты теплоносителя на

собственные нужды,

/год

Объём

сетевой

воды,

технологические по-

тери теплоносителя и
затраты теплоносите-

ля на собственные

нужды, м

/год

ООО «АТЭС»

2341,74

38357,49

2341,74

15502,24

Электрокотельная

(Африканда 2)

785,75

206977,10

261,92

20536,30

Электрокотельная

(Африканда 1)

4,57

1203,17

1,52

119,56

Угольная котель-

ная

37,39

9833,06

0,00

Итого

3169,45

256370,82

2605,18

36158,11

Характеристика ХВО приведена в таблице 1.53.

152

Таблица 1.53 -

Характеристика ХВО котельных в г. Полярные Зори с подведомственной терри-

торией

Наименование

котельной

Способ и оборудование ХВО

метод об-

работки

воды

количество

фильтров

наименование

Производительность,

т/ч

Расход на

собственные

нужды, т/ч

ООО «АТЭС» Умягчение

ФИПа 1000

Баланс производительности водоподготовительных установок и максимально - часовых

технологических потерь теплоносителя тепловых сетей приведен в таблице 1.54.

Таблица 1.54 -

Баланс производительности водоподготовительных установок и максимально -

часовых технологических потерь теплоносителя тепловых сетей

Наименова-

ние тепло-

источника

Произво-

дитель-

ность

филь-

тров,

/ч

Фактический

расход воды

на подпитку,

/час

Факти-

ческая

под-

питка

тепло-

вой се-

ти,

/час

Факти-

ческий

расход

исход-

ной во-

ды,

/час

Норма-

тивный

расход

подпи-

точной

воды,

/час

Норма-

тивная

аварий-

ная

подпит-

ка теп-

лосети,

/ч

Резерв
ВПУ/д

ефи-

цит

ООО «АТ-

ЭС»

82,7

114,34

89,59

Электроко-

тельная (Аф-

риканда 2)

Система
ХВО от-

сутствует

9,79

Си-

стема

ХВО

отсут-

ствует

Электроко-

тельная (Аф-

риканда 1)

Система ХВО отсутствует

Угольная ко-

тельная

Система ХВО отсутствует

Итого по го-
роду:

69,79

92,49

114,34

89,59

Система ХВО на котельной ООО «АТЭС» используется только для подпитки котловой

воды в первом контуре: котел-теплообменник

и частично для подготовки подпиточной воды

(догрев в подпиточных деаэраторах). На восполнение потерь сетевой воды с утечками система
ХВО не применяется. Исходная вода поступает в тепловую сеть пройдя процесс дегазации че-
рез деаэраторы. Это связано с тем, что, исходная вода по химическому составу удовлетворяет
требованиям Правил технической эксплуатации электрических станций и сетей п. 4.8.39 и п.

153

4.8.40. В аварийном режиме работы подпитка тепловых сетей осуществляется напрямую из
городского водопровода.

1.7.2

утверждённые балансы производительности водоподготовительных установок

теплоносителя для тепловых сетей и максимального потребления теплоносителя
в аварийных режимах систем теплоснабжения

Утвержденных балансов ВПУ для тепловых сетей и максимального потребления теплоно-

сителя в аварийных режимах на ООО «АТЭС», МУП «ТС-Африканда» и ОАО «РЭУ» не разра-
батывались.

В соответствии с пунктом 6.17 СНиП 41-02-2003 «Тепловые сети» аварийная подпитка

тепловых сетей от мазутной котельной в количестве 2 % от объема воды в тепловых сетях и
присоединенных к ним систем теплопотребления может осуществляться химически не обрабо-
танной и недеаэрированной водой.

154

1.8

"Топливные балансы источников тепловой энергии и система обеспечения
топливом"

1.8.1

описание видов и количества используемого основного топлива для каждого

источника тепловой энергии

В качестве основного топлива для мазутной котельной ООО «АТЭС» используется то-

почный мазут, на электрокотельной электрическая энергия. Фактический расход основного
топлива мазутной и электрокотельной за период 2013 гг. взят из экспертного заключенияи и со-
ставил по электрокотельной 4706,16 тыс кВт/час и на мазутную котельную составил 558 т.

В качестве основного топлива на электрокотельной в п. Африканда 1 и п. Африканда 2

МУП «ТС-Африканда» используется электрическая энергия, резервное топливо – отсутствует.
Фактический расход электрической энергии по месяцам за период 2011-2013 гг. приведен в
таблице 1.55-56

Таблица 1.55 -

Расход основного топлива МУП «ТС-Африканда» п. Африканда 1, МВт

№п/п

Месяц

2013

январь

155,177

февраль

145,373

март

174,212

апрель

134,916

май

108,513

июнь

20,625

июль

25,902

август

25,556

сентябрь

46,388

10.

октябрь

130,056

11.

ноябрь

136,914

12.

декабрь

160,003

Всего:

год

1263,637

Таблица 1.56 -

Расход основного топлива МУП «ТС-Африканда» п. Африканда 2, МВт

№п/п

месяц

2011

2012

2013

январь

3498,89

3263,044

3073,96

февраль

3508,56

3351,922

2688,646

март

2804,328

2781,736

3121,32

апрель

2507,994

2589,41

2461,024

155

май

2267,344

2078,038

1925,028

июнь

261,732

299,392

750,34

июль

18,374

458,366

август

343,666

17,524

сентябрь

1243,57

1679,46

585,854

10.

октябрь

2250,28

2339,478

2447,662

11.

ноябрь

2489,442

2683,558

2601,294

12.

декабрь

2703,39

3530,404

2888,772

Всего:

23897,57

24596,442

23020,79

На основании представленных данных на рисунке 1.23 показана динамика расхода основ-

ного топлива электрокотельной п. Африканда 2. Из нее видно, что, наибольший расход элек-
троэнергии приходится на 2012 год. Это связано с тем что в этот отопительный период темпе-
ратура наружного воздуха в среднем была ниже среднеклиматической, что видно из таблицы
1.57

Таблица 1.57 -

Среднемесячные температуры наружного воздуха за 2011-2013 гг.

№п/п

Месяц

2011г.

2012г.

2013г.

январь

-12,8

-11,35

-9,15

февраль

-17,23

-14,35

-8,6

март

-4,27

-5,12

-11,32

апрель

+2,27

-0,5

-0,15

май

6,5

6,6

6,5

июнь

11,4

12,45

14,5

июль

16,5

август

сентябрь

8,49

7,4

2,6

10.

октябрь

2,9

0,6

-2,6

11.

ноябрь

-2,23

-3,12

-4,25

12.

декабрь

-3,45

-14,31

-7,1

156

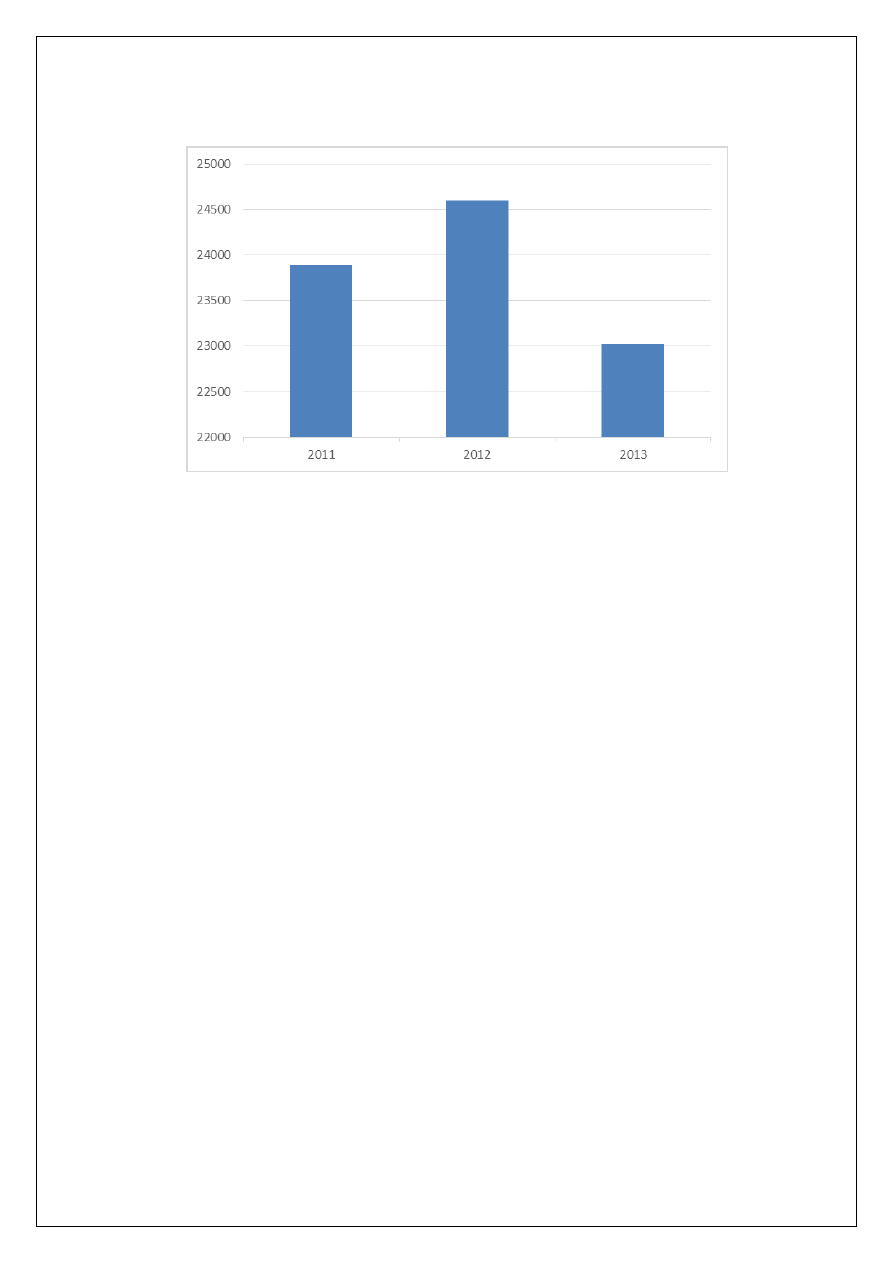

Рисунок 1.23 -

Динамика расхода основного топлива на электрокотельной п.Африканда 2

В качестве основного топлива на угольной котельной ОАО «РЭУ» в п. Африканда 1 ис-

пользуется уголь марки ДР, резервное топливо – отсутствует.

1.8.2

описание видов резервного и аварийного топлива и возможности их обеспече-

ния в соответствии с нормативными требованиями

Аварийное или резервное топливо на котельных ООО «АТЭС», ОАО «РЭУ», МУП «ТС-

Африканда» не предусмотрено.

1.8.3

описание особенностей характеристик топлив в зависимости от мест по-

ставки

Мазутная котельная ООО «АТЭС» обеспечивается топочным мазутом марки 100 5 вида

по ГОСТ 10585-99 с теплотворной способностью 39500 кДж/кг. Топливоснабжение котельной
осуществляется по двум трубопроводам от 5 емкостей V=1000 м

, 2 из которых выведены из

эксплуатации. Поставщиком мазута является филиал ОАО «Акционерная нефтяная компания
«Башнефть» «Башнефть-Новойл». Паспорт качества основного топлива представлен на рисунке
1.24.

158

На электрокотельных: филиала ОАО «Концерн Росэнергоатом» «Кольская атомная стан-

ция» и МУП «ТС-Африканда» основным топливом является электрическая энергия. Постав-
щиком электроэнергии для электрокотельной ОАО «Концерн Росэнергоатом» «Кольская атом-
ная станция» является ОАО «МРСК-Северо-Запад» и для МУП «ТС-Африканда» МРСК "Севе-
ро-Запад" "Колэнерго" и ООО "Русэнергосбыт" с качеством по ГОСТ Р 54149-2010.

Угольная котельная ОАО «РЭУ» «Мурманский» обеспечивается твердым топливом марки

ДР. На теплогенерирующие объекты поставка осуществляется поставщиком ОАО «УК «Куз-
бассразрезуголь». Топливо на котельную доставляется автомобильным транспортом с АГТС.
Объём топлива, хранящиеся на складе, составляет около 600 т. Способ подачи топлива и удале-
ние шлака осуществляется вручную.

1.8.4

анализ поставки топлива в периоды расчетных температур наружного воз-

духа

На основании информации полученной от ООО «АТЭС», ОАО «РЭУ», МУП «ТС-

Африканда», о параметрах и объемах основного топлива, поставляемого на котельные в перио-
ды резких похолоданий (при температуре наружного воздуха близкой к расчетной и выше нее),
проведен  анализ  поставки  топлива  в  периоды  расчетных  температур  наружного  воздуха.  Ре-
зультаты анализа показали отсутствие снижения объемов поставки основного топлива. Также, в
эти периоды не наблюдалось падения напряжения в электрических сетях и отклонения физико-
химических  свойств  угля  и  мазута  от  указанных  параметров.  Ограничений  на  потребление
электрической энергии, мазута и  угля для  источников тепла в  указанные периоды  - не вводи-
лось.

159

1.9

Надежность теплоснабжения

1.9.1

описание показателей, определяемых в соответствии с методическими ука-

заниями по расчету уровня надежности и качества поставляемых товаров, оказыва-
емых услуг для организаций, осуществляющих деятельность по производству и (или)
передаче тепловой энергии;

Оборудование систем централизованного теплоснабжения (СЦТ) и их схемы должны вы-

бираться из условий обеспечения бесперебойного теплоснабжения потребителей. Ущербы при
нарушениях  нормального  теплоснабжения  могут  значительно  превысить  экономию  капиталь-
ных затрат в случае отказа от резервирования теплоснабжения или от мероприятий, обеспечи-
вающих оперативное балансирование производства и потребления теплоты. Это связано с  ис-
пользованием аккумуляторов теплоты различного типа, а также аккумулирующей способности
отапливаемых зданий.

В общем случае СЦТ состоит из следующих частей:



источника или источников для выработки теплоты (ИТ);



магистральных тепловых сетей с насосными подстанциями для транспортировки
тепловой энергии от источников теплоты до крупных жилых массивов, администра-
тивно-общественных центров, промпредприятий и др.;



распределительных тепловых сетей с ЦТП или ИТП либо без них для распределения
теплоты и подачи ее потребителям;



теплоиспользующих  установок  с  индивидуальными  тепловыми  пунктами  (ИТП),  в
которых осуществляется конечное использование тепловой энергии для  удовлетво-
рения нужд потребителей.

В соответствии с ФЗ-№190 «О теплоснабжении» ст. 23 п.5, при разработке схемы тепло-

снабжения должна быть обеспечена безопасность системы теплоснабжения, определяемая сле-
дующими показателями:

резервирование системы теплоснабжения;

бесперебойная работа источников тепловой энергии, тепловых сетей и системы теп-
лоснабжения в целом;

живучесть источников тепловой энергии, тепловых сетей и системы теплоснабжения
в целом

В качестве показателей надежности для каждой части СЦТ должны быть установлены по-

казатели (параметры), которые могут быть определены и зафиксированы с помощью приборов
на границах эксплуатационной ответственности при передаче тепловой энергии (теплоносите-
ля) от источников теплоты до отопительных приборов в отапливаемых помещениях и водораз-
борных кранов в системах горячего водоснабжения либо до технологических теплоиспользую-
щих установок и аппаратов.

Поскольку одно из основных назначений СЦТ - обеспечивать тепловой комфорт в жилых,

общественно-административных и промышленных зданиях, т.е. поддерживать нормируемые
санитарными нормами и правилами (СНиП) значения внутренней температуры в отапливаемых
помещениях и температуры горячей воды для бытовых и коммунальных нужд, то в качестве
показателей надежности для систем теплопотребления, следует принять:

допустимые границы отклонений от нормы температуры воздуха внутри отапливаемых
помещений и температуры горячей воды в системе централизованного горячего водо-
снабжения;

160

допустимую продолжительность указанных отклонений в интервале времени, когда име-
ет место нарушение в работе одной или нескольких частей СЦТ;

допустимую суммарную продолжительность таких нарушений в работе теплопотребля-
ющих установок и других частей СЦТ в течение заданного периода

1.9.2

анализ аварийных отключений потребителей;

По представленным сведениям от ООО «АТЭС», ОАО «РЭУ», МУП «ТС-Африканда», ава-

рий на источниках тепла и теплосетевых объектах, вследствие которых могли бы быть аварий-
ные отключения потребителей тепла, за последний пятилетний период не происходило. Поэто-
му, ввиду отсутствия исходных данных для расчета показателей, необходимых для анализа ава-
рийных отключений потребителей, сам анализ не может быть произведен.

1.9.3

анализ времени восстановления теплоснабжения потребителей после ава-

рийных отключений;

По представленным данным от ООО «АТЭС», ОАО «РЭУ», МУП «ТС-Африканда», аварий

на источниках тепла и теплосетевых объектах, вследствие которых могли бы быть аварийные
отключения потребителей тепла и соответственно, время, затрачиваемое на восстановление
теплоснабжения, за последний пятилетний период не происходило. Поэтому, ввиду отсутствия
исходных данных для расчета показателей, необходимых для анализа времени восстановления
теплоснабжения потребителей после аварийных отключений, сам анализ не может быть произ-
веден.

1.9.4

графические материалы (карты-схемы тепловых сетей и зон ненормативной

надежности и безопасности теплоснабжения).

Из рассмотренных выше пунктов можно сделать вывод, что, все теплоснабжающие органи-

зации работают в безаварийном режиме на протяжении последних 5 лет эксплуатации и поэто-
му указание наиболее уязвимых (в аварийном плане) участков тепловых сетей и источников
тепловой энергии на графической карте города, не представляется возможным.

161

1.10

"Технико-экономические показатели теплоснабжающих и теплосетевых органи-
заций"

В городе Полярные Зори с подведомственной территорией регулируемую деятельность в

сфере теплоснабжения по состоянию на 01.01.2014 осуществляют: ОАО "Концерн Росэнерго-
атом", ОАО "Ремонтно-эксплутационное управление", МУП г.Полярные Зори "Теплонабжение-
Африканда", ООО «АтомТеплоЭлектроСеть».

1.10.1 технико-экономические показатели ОАО «Концерн Росэнергоатом»

Филиал ОАО "Концерн Росэнергоатом" "Кольская Атомная Станция" включает в себя

Кольскую АЭС введеную в строй 29 июня 1973 года.

Доля затрат на тепловую энергию, реализуемую Кольской АЭС сторонним потребителям

составляет 0,00034 от общего объема затрат на производство электрической и тепловой энергии
ядерным реактором.

Основными потребителями теплоэнергии с коллекторов на промышленной площадке

Кольской АЭС являются ООО «Завод строительных конструкций», ООО «Атомэнергоремонт»

и ОАО «Энергоспецмонтаж». Ежегодный объем потребления составляет 9,8 тыс. Гкал. Затраты

на производство тепловой энергии определены Кольской АЭС в соответствии с учетной поли-

тикой, действующей на предприятии.

Предприятие осуществляет следующие виды деятельности:



Производство, передача и распределение электроэнергии, газа, пара и горячей во-
ды;



Производство, передача и распределение электроэнергии;



Производство электроэнергии;



Производство электроэнергии атомными электростанциями (Основной вид дея-
тельности);



Иные виды деятельности.

Плановые расходы, включенные Экспертами Управления по тарифному регулированию

Мурманской области в расчет тарифа на 2014 год размере 4154,3 тыс.руб, представлены следу-
ющим образом:

- сырье, основные материалы: принято в размере 184 тыс.руб;
- работы и услуги производственного характера: в размере 80 тыс.руб;
- топливо: принято в размере 817 тыс. руб.;
- электроэнергия: принято в размере 232,62 тыс.руб.;
- расходы на оплату труда ППП: приняты в размере 1357,7 тыс.руб.;
- отчисления от ФОТ: приняты в размере 316,43 тыс.руб;
- прочие расходы: 687,55 тыс.руб.;
- Амортизация: 479 тыс.руб.

СХЕМА ТЕПЛОСНАБЖЕНИЯ ГОРОДА ПОЛЯРНЫЕ ЗОРИ С ПОДВЕДОМСТВЕННОЙ ТЕРРИТОРИЕЙ МУРМАНСКАЯ ОБЛАСТЬ (2014 год) - часть 9
