СХЕМА ТЕПЛОСНАБЖЕНИЯ ГОРОДА ПОЛЯРНЫЕ ЗОРИ С ПОДВЕДОМСТВЕННОЙ ТЕРРИТОРИЕЙ МУРМАНСКАЯ ОБЛАСТЬ (2014 год)

104

Таблица 1.35 -

Структура тепловых сетей электрокотельной МУП «ТС-Африканда»

Диаметр условный

трубопровода Ду

Протяжённость, L,

Характеристика теплоизо-

ляции

Материальная

характеристика

тепловой сети

Надземные

Подземные

В подвале в

2 нити

ИТОГО

Тип

Толщина изоляцион-

ного слоя, мм

1 нить 2 нити 1 нить

2 нити

300

2 058

150

127

2 612

Ми

не

ра

лова

тн

ые

аты

с п

ок

рыти

ем

з рубе

ро

ида

еталли

че

ск

им

ли

стом и

ли

текл

от

ка

нь

783,6

250

385

770

192,5

200

443

282

1 450

290

150

1 830

422

4 504

675,6

100

845

130

1 950

195

343

822

65,76

290

677

1354

94,78

376,5

1 333

66,65

325

650

134

3,35

16,5

0,66

Общая протяжён-

ность L м в 2 нити;

2 058

3 103

3 481

193

7 806

ИТОГО по п Афри-

канда-2

2 058

6 206

6 962

386

15 612

2393,9

105

Таблица 1.36 -

Структура тепловой сети электрокотельной (электробойлерная) МУП «ТС-Африканда»Африканда 1

Наименование

участка

Наружный

диаметр тру-

бопроводов на

участке D

, м

Длина

участка (в

двухтруб-

ном исчис-

лении) l, м

Теплоизоляцион-

ный материал

Тип про-

кладки

Год ввода в

эксплуата-

цию (пере-

кладки)

Назначение

трубопрово-

дов тепловых

сетей

Материальная

характеристи-

ка тепловой

сети

ТК-2 - ж/д При-

вокзальная, 1б

0,089

Маты минераловат-

ные

надземная

1982

Сети отопле-

ния

9,256

Электробойлер-

ная - ТК-1

0,089

Маты минераловат-

ные

подземная

канальная

1987

Сети отопле-

ния

6,942

Электробойлер-

ная - ТК-2

0,089

Маты минераловат-

ные

подземная

канальная

1987

Сети отопле-

ния

2,67

ТК-1 - ж/д При-

вокзальная, 1г

0,089

Маты минераловат-

ные

подземная

канальная

2007

Сети отопле-

ния

7,12

ж/д Привокзаль-

ная, 1б - ж/д

Привокзальная,3

0,076

73,84

Маты минераловат-

ные

надземная

2005

Сети отопле-

ния

11,22368

ТК-1 - ж/д вокзал

0,057

Маты минераловат-

ные

надземная

1982

Сети отопле-

ния

6,84

Электробойлер-

ная - ТК-2

0,048

Маты минераловат-

ные

подземная

канальная

1982

Сети ГВС

1,44

ТК-2 - ж/д При-

вокзальная, 1

0,048

Маты минераловат-

ные

надземная

1982

Сети отопле-

ния

0,48

ТК-2 - ж/д При-

0,048

Маты минераловат-

надземная

1982

Сети ГВС

0,48

106

Наименование

участка

Наружный

диаметр тру-

бопроводов на

участке D

, м

Длина

участка (в

двухтруб-

ном исчис-

лении) l, м

Теплоизоляцион-

ный материал

Тип про-

кладки

Год ввода в

эксплуата-

цию (пере-

кладки)

Назначение

трубопрово-

дов тепловых

сетей

Материальная

характеристи-

ка тепловой

сети

вокзальная, 1

ные

ТК-2 - ж/д При-

вокзальная, 1б

0,048

Маты минераловат-

ные

надземная

1982

Сети ГВС

4,992

Электробойлер-

ная - ТК-1

0,048

Маты минераловат-

ные

подземная

канальная

1987

Сети ГВС

3,744

ж/д Привокзаль-

ная, 1б - ж/д

Привокзальная,3

0,048

73,84

Маты минераловат-

ные

надземная

2005

Сети ГВС

7,08864

ТК-1 - ж/д При-

вокзальная, 1г

0,048

Маты минераловат-

ные

подземная

канальная

2006

Сети отопле-

ния

0,48

ТК-1 - ж/д При-

вокзальная, 1в

0,048

Маты минераловат-

ные

подземная

канальная

2007

Сети отопле-

ния

0,768

ТК-1 - ж/д При-

вокзальная, 1в

0,048

Маты минераловат-

ные

подземная

канальная

2007

Сети ГВС

0,768

ТК-1 - ж/д При-

вокзальная, 1г

0,048

Маты минераловат-

ные

подземная

канальная

2007

Сети ГВС

4,32

Итого:

68,61

107

Таблица 1.37 -

Структура тепловой сети угольной котельной ОАО «РЭУ»

№

пп

№ воен-

ного го-

родка

Адрес местопо-

ложения

Участок тепло-

вой сети

Дли-

на

участ

ка, м

Отопление

Тип проклад-

ки

Тип утеп-

лителя

Матери-

альная ха-

рактери-

стика теп-

ловой сети

подающего

трубопровода

обратного

трубопровода

Зж

п. Африканда-1

ТК-1 - ТК-2

250

подземная

минвата

Зж

п. Африканда-1

ТК-2 - ТК-3

200

подземная

минвата

Зж

п. Африканда-1

ТК-2 - ТК-6

200

подземная

минвата

13,6

Зж

п. Африканда-1

ТК-6 - ТК-7

150

подземная

минвата

Зж

п. Африканда-1

ТК-3 - ТК-4

100

надземная

ППУ

Зж

п. Африканда-1

ТК-4 - ТК-5

100

надземная

ППУ

Зж

п. Африканда-1

ТК-5-Жилой дом

инв. 291

100

подземная

минвата

2,4

Зж

п. Африканда-1

ТК-7-Жилой дом

инв. 293

153

100

подземная

минвата

30,6

Зж

п. Африканда-1

ТК-7 - ТК-8

100

подземная

минвата

7,6

Зж

п. Африканда-1

ТК-8-жилой дом

инв.283

100

надзем-

ная/подземная

ППУ мин-

вата

13,2

Зж

п. Африканда-1

ТК-4 - Столовая

инв. 267

подземная

минвата

0,8

Зж

п. Африканда-1

ТК-8-Жилой дом

инв. 253

подземная

минвата

0,35

1 3

Зж

п. Африканда-1

Врезка в теплотр.

между ТК-8 и

жил.домом

140

подземная

108

№

пп

№ воен-

ного го-

родка

Адрес местопо-

ложения

Участок тепло-

вой сети

Дли-

на

участ

ка, м

Отопление

Тип проклад-

ки

Тип утеп-

лителя

Матери-

альная ха-

рактери-

стика теп-

ловой сети

подающего

трубопровода

обратного

трубопровода

инв.283—

158,55

115

1.3.3

параметры тепловых сетей, включая год начала эксплуатации, тип изоля-

ции, тип компенсирующих устройств, тип прокладки, краткую характеристику
грунтов в местах прокладки с выделением наименее надёжных участков, определе-
нием их материальной характеристики и подключённой тепловой нагрузки

В качестве компенсирующих устройств на сетях ООО «АТЭС» применяются П-

образные компенсаторы, так и за счет естественной компенсации углов поворота теплотрассы.
Основная  масса  теплопроводов  выполнена  стальными  трубами  в  минераловатной  изоляции
(около  97%),  в  ППУ  изоляции  около  3  %.  Тепловые  сети  проложены  надземно  на  высоких
опорах в местах проезда транспорта и низких опорах (блоки ФБС), а также подземно  – в не-
проходных  каналах  в  минераловатной  и  ППУ  изоляции.  Сети  теплоснабжения  проложены
совместно с сетями водопровода, что обусловлено суровыми климатическими условиями. По
способу  прокладки  преобладает  прокладка  в  непроходных  каналах  около  53%,  подвальная
42% и 5% надземная.  Средняя глубина закладки трубопроводов тепловых сетей при подзем-
ной

прокладке составляет около 1-1,2 м. Год ввода в эксплуатацию тепловых сетей приве-

ден в таблице 1.28-1.29

На сетях от электрокотельной и электробойлерной МУП «ТС-Африканда» компенсация

температурных удлинений осуществляется за счет естественной компенсации углов поворота
теплотрассы и П-образных компенсаторов. Сети в основном проложены надземно на низких
опорах, в местах проезда транспорта на высоких опорах, а также подземно в непроходных ка-
налах. Основная масса теплопроводов выполнена стальными трубами в минераловатной изо-
ляции. Сети хозяйственно-питьевого водопровода смонтированы совместно с обратным тру-
бопроводом тепловой сети в общей минераловатной изоляции. Основные параметры участков
тепловой сети электрокотельной приведены в таблицах 1.30 - 1.31.

Тепловые сети угольной котельной проложены подземно в непроходных каналах около

80% и надземно около 20%. Основным типом изоляции является минеральная вата (80%) и
ППУ изоляция (20%). Основные параметры участков тепловой сети электрокотельной приве-
дены в таблицах 1.32.

Исследуемый район характеризуется следующими геологическими показателями: вод-

ноледниковые пески пылеватые и мелкие с включением гравия и гальки до 5-10%, мощность
отложений от 1,0-2,0м до 9,0-11,0м. Водноледниковые гравийно-галечные грунты залегают в
основании песчаной толщи и имеют локальное (линзообразное) развитие. Содержание гравия
и гальки достигает 60-65%, заполнитель – песок пылеватый; мощность 1,5-2,5м

1.3.4

описание типов и количества секционирующей и регулирующей арматуры

на тепловых сетях

На сетях ООО «АТЭС» запорная арматура установлены на всех врезках к потребителям.

В качестве запорной арматуры, главным образом, используются стальные клиновые задвижки
ЗКЛ и шаровые краны. Сведения об установленной запорной арматуре приведены в таблице
1.38

116

Таблица 1.38 -

Сведения о запорной арматуре, установленных на сетях ООО «АТЭС»

Диаметр трубопровода, мм

Количество запорной ар-

матуры, шт.

Год установки

Ду 25

1993

Ду 40

1984

Ду50

104

1969-1988

Ду 70

1970-2007

Ду80

169

1968-2007

Ду100

193

1968-2007

Ду 125

1970-2003

Ду150

114

1968-2007

Ду200

1972-2006

Ду250

1969-2007

Ду300

1975-1995

Ду400

1968-2003

Ду500

1983-1985

Всего:

811

Данные по количеству и сортаменту запорной арматуры, установленные на сетях МУП

«ТС-Африканда» приведены в таблице 1.39. В качестве запорной арматуры используется кли-
новые задвижки ЗКЛ.

Таблица 1.39 -

Сведения о запорной арматуре и количестве узлов, установленной на сетях

МУП «ТС-Африканда»

Диаметр

Количество запорной арматуры

Всего:



- данные по количеству запорной арматуры на сетях электрокотельной Африканда 2не
предоставлены.

Данные по количеству и сортаменту запорной арматуры, установленные на сетях уголь-

ной котельной приведены в таблице 1.40. В качестве запорной арматуры используется клино-
вые задвижки ЗКЛ.

117

Таблица 1.40 -

Сведения о запорной арматуре, установленных на сетях угольной котельной

Диаметр

Количество запорной арматуры

250

200

150

100

Всего:

1.3.5

описание типов и строительных особенностей тепловых камер и павильо-

нов

Тепловые камеры и павильоны в г. Полярные Зори с подведомственной территорией вы-

полнены из кирпича, фундаментных блоков и сборных железобетонных конструкций. Всего
на сетях мазутной котельной ООО «АТЭС» в городе установлено 166 тепловых камер.

1.3.6

описание графиков регулирования отпуска тепла в тепловые сети с анали-

зом их обоснованности

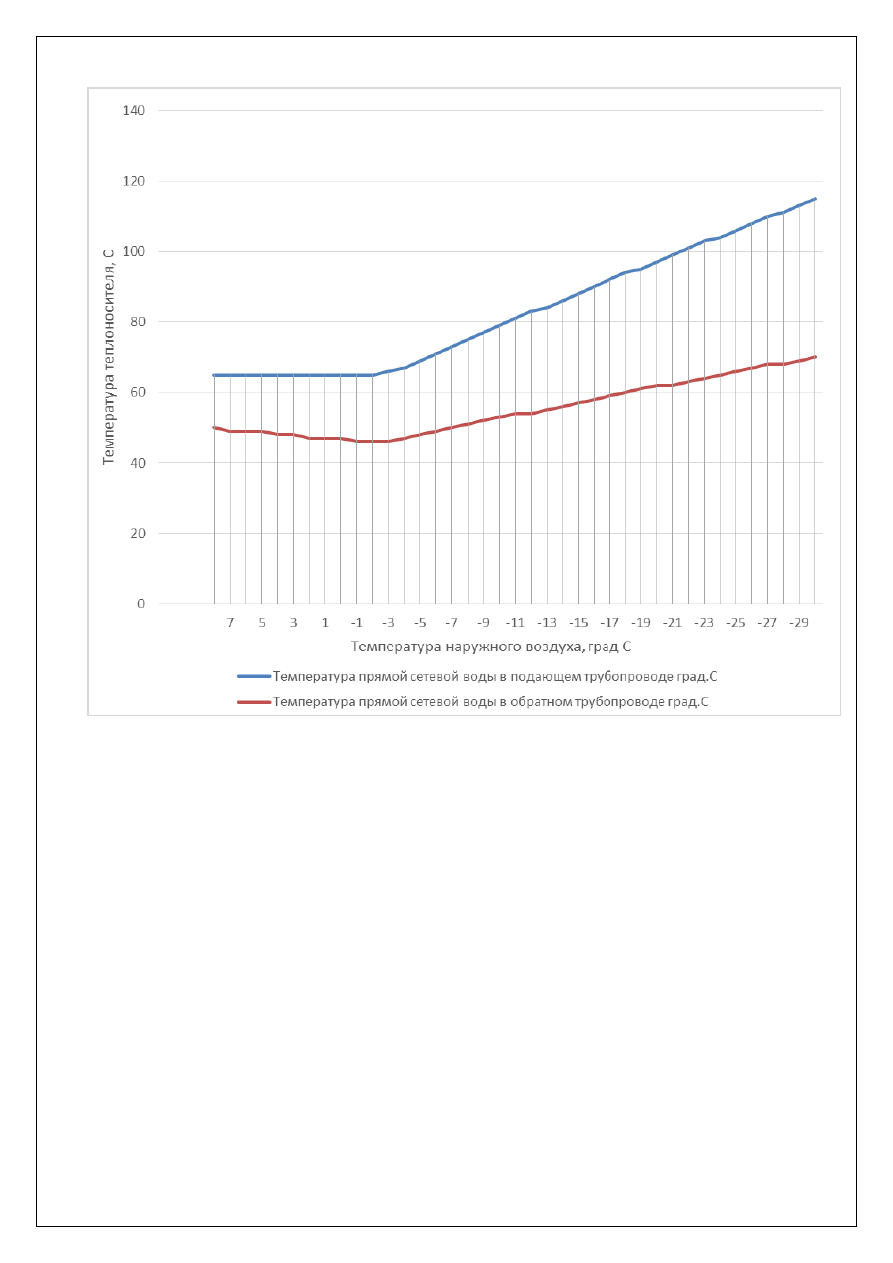

В системе теплоснабжения сетей ООО «АТЭС» применяются температурные графики

регулирования отопительной нагрузки:



115/70

◦

С теплоносителя в трубопроводе тепловой сети с точкой излома при тем-

пературе наружного воздуха -2,3

С (трубопроводы суммарной тепловой нагрузки)

(рисунок 1.15 и 1.16)

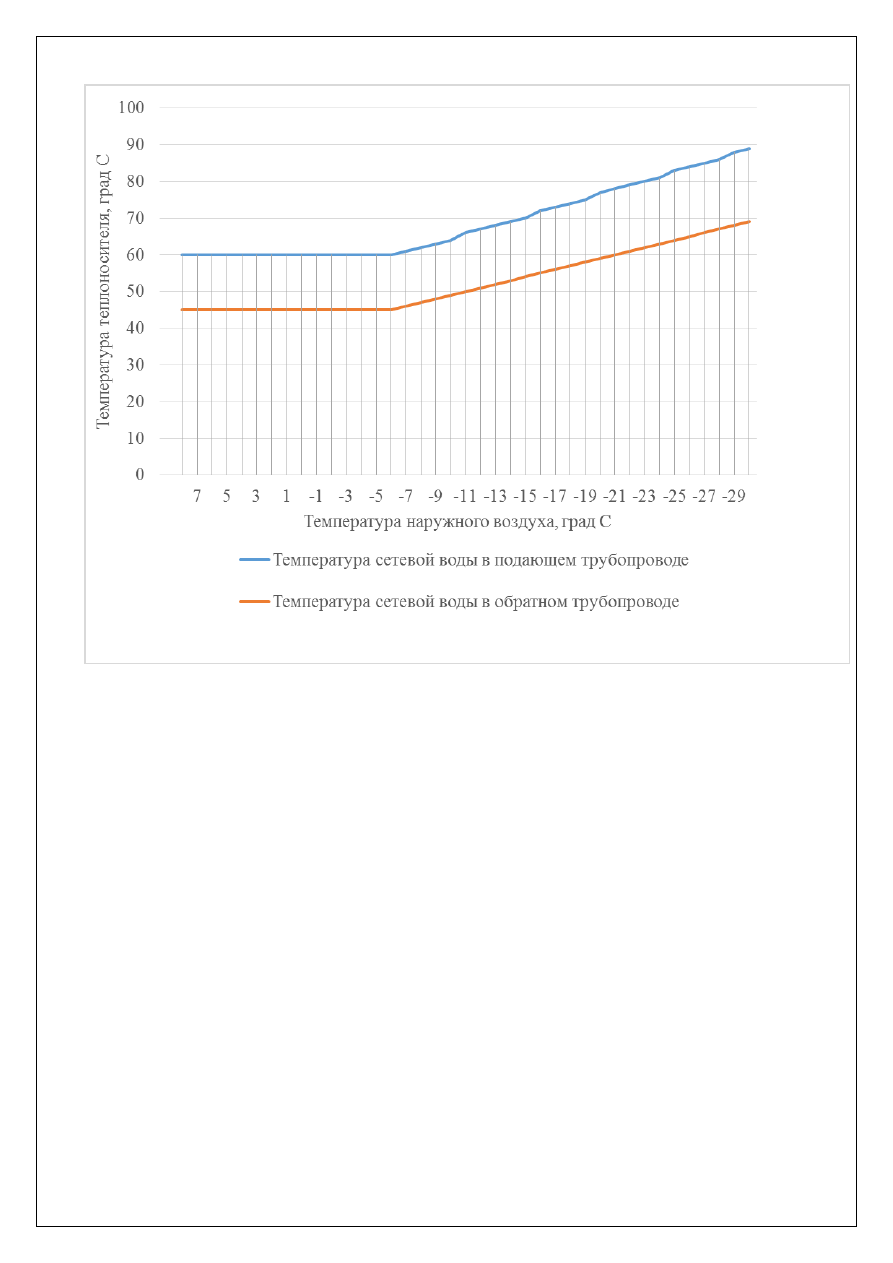

В системе теплоснабжения сетей МУП «ТС-Африканда» применяются температурные

графики регулирования отопительной нагрузки



95/70

С при температуре теплоносителя в подающем трубопроводе тепловой се-

ти представлены на рисунках 1.17-1.18.

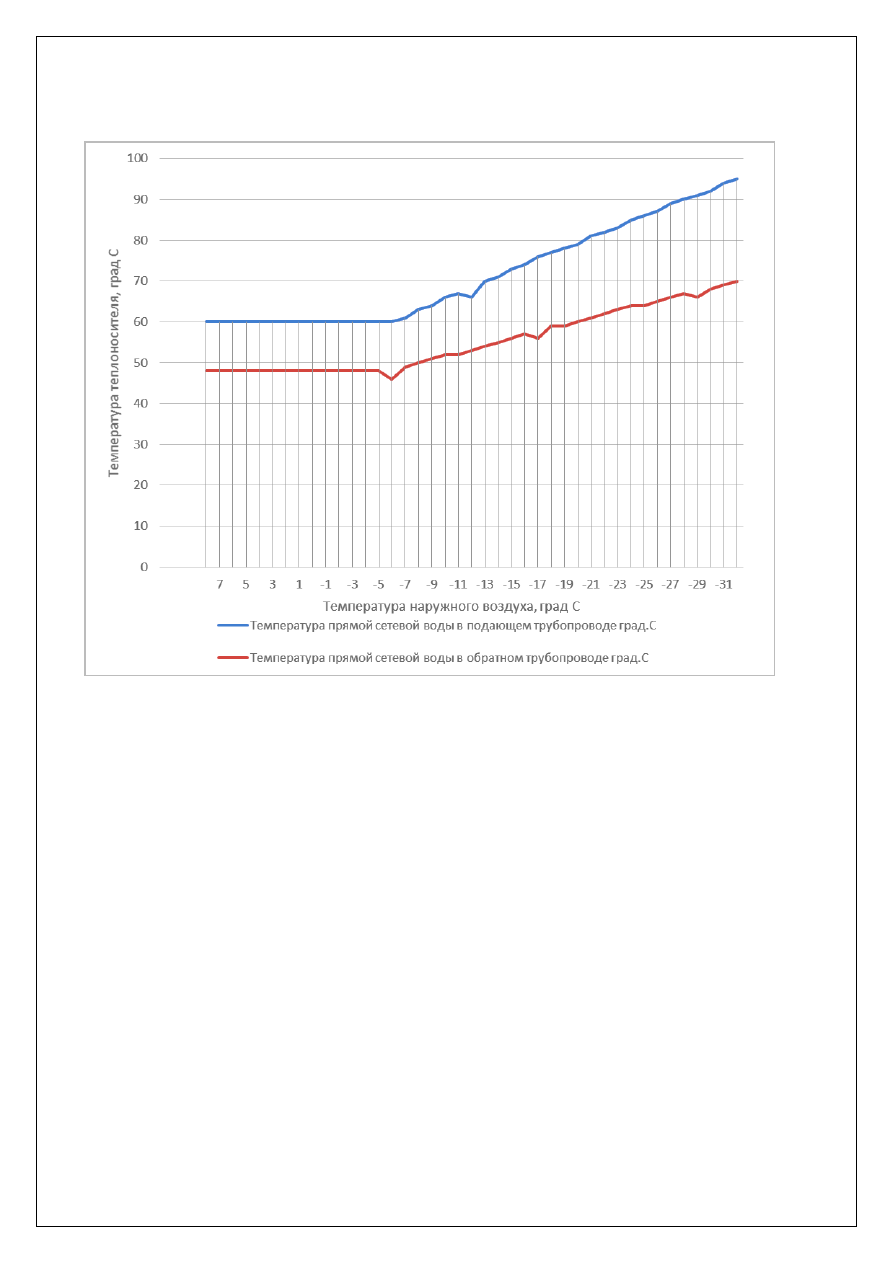

В системе теплоснабжения сетей ОАО «РЭУ» применяются температурные графики ре-

гулирования отопительной нагрузки



89/69

С при температуре теплоносителя в подающем трубопроводе тепловой сети

представлены на рисунках 1.19-1.20.

124

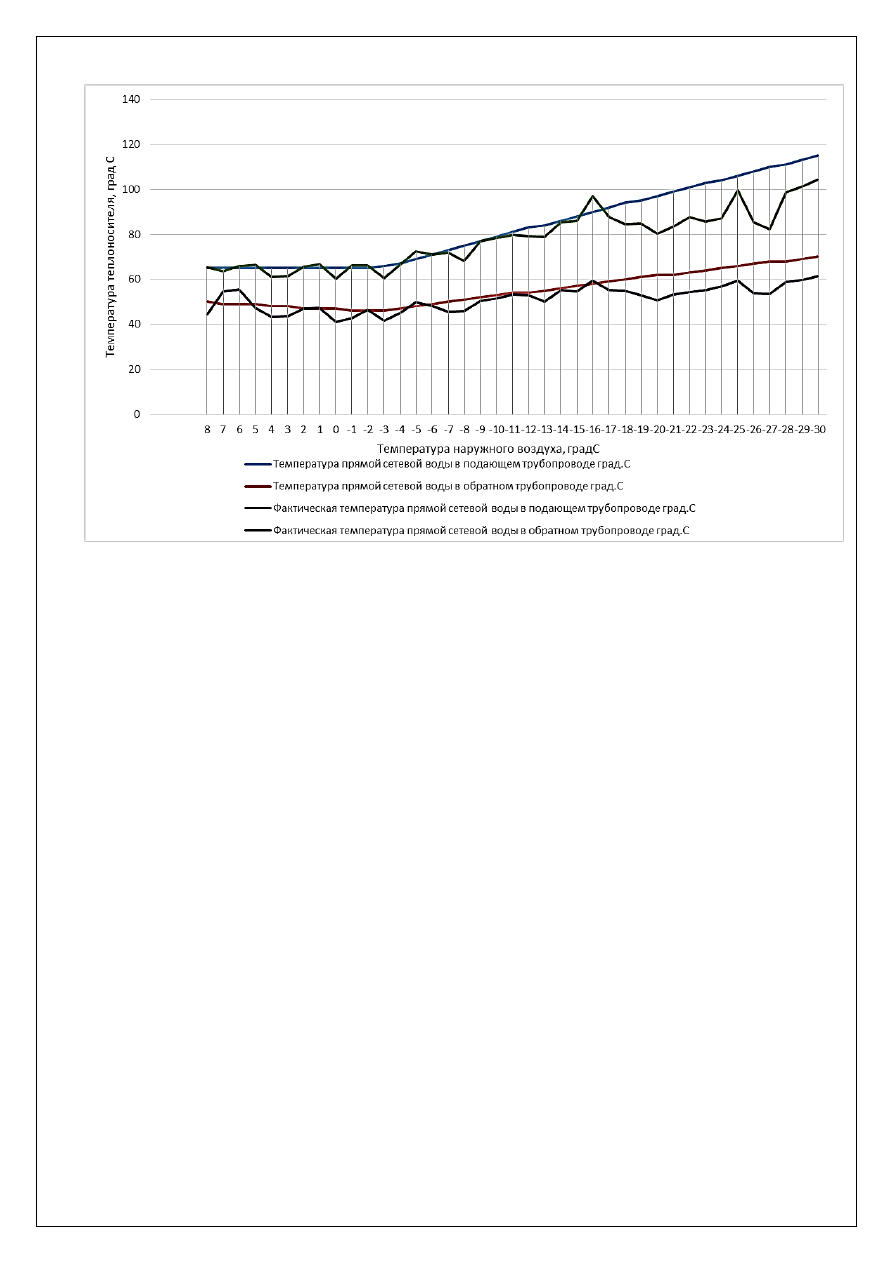

Рисунок 1.21 -

Фактические температурные режимы отпуска тепла в тепловые сети ООО

«АТЭС».

Регулирование режима работы систем теплопотребления абонентов, осуществляется по

температурным графикам для потребителей, разработанных с учетом режима работы различ-
ных схем подключения.

Результаты анализа режима работы системы централизованного теплоснабжения за ян-

варь 2013 года по декабрь 2013 года включительно и по ряду показателей за январь 2013 года
свидетельствуют, что фактические режимы отпуска тепла в рассматриваемый период отлича-
ются от утвержденных температурных режимов.

1.3.8

гидравлические режимы тепловых сетей и пьезометрические графики

По представленным данным от ООО «АТЭС», МУП «ТС-Африканда и ОАО «РЭУ» раз-

работанные гидравлические режимы отсутствует. Также отсутствуют утвержденные пьезо-
метрические графики тепловых сетей во всех организациях.

1.3.9

статистика отказов тепловых сетей (аварий, инцидентов) за последние 5

лет

По данным, предоставленным МУП «ТС-Африканда» и ООО «АТЭС» на тепловых сетях

эксплуатируемых ими котельных отказов (аварий, инцидентов) на основании данных об кото-
рых можно было подготовить статистику, в рассматриваемый период - не было.

1.3.10

статистика восстановлений (аварийно-восстановительных ремонтов)

тепловых сетей и среднее время, затраченное на восстановление работоспособно-
сти тепловых сетей, за последние 5 лет

125

По сведениям, предоставленным МУП «ТС-Африканда» и ООО «АТЭС» на тепловых

сетях эксплуатируемых ими котельных отказов, на основании данных об которых можно было
подготовить статистику восстановлений (аварийно-восстановительных ремонтов) и опреде-
лить среднее время, затраченное на восстановление работоспособности тепловых сетей, в рас-
сматриваемый период - не было.

1.3.11

описание процедур диагностики состояния тепловых сетей и планирования

капитальных (текущих) ремонтов

В ООО «АТЭС» и МУП «ТС-Африканда» процедура диагностики состояния тепловых

сетей включает в себя плановые шурфовки трасс тепловой сети, проводимые специалистами
организаций, с последующим составлением акта оценки интенсивности процесса внутренней
коррозии  в  тепловых  сетях  (с  помощью  метода  «индикаторов  коррозии»  по  «типовой  ин-
струкции по технической эксплуатации систем транспорта и распределения тепловой энергии
(тепловых сетей)» РД 153-34.0-20.507-98 Приложении 19, а также визуальным осмотром тру-
бопровода.  По результатам работ, составляется акт осмотра теплопровода при вскрытии про-
кладки,  где  описываются  проведенные  мероприятия  и  заключение  комиссии  по  итогам  диа-
гностики.  На  основании  этих  актов  планируются  работы  по  проведению капитальных  (теку-
щих) ремонтов определенных участков сети, требующих замены.

В ООО «АТЭС» и МУП «ТС-Африканда» плановые ремонты на тепловых сетях произ-

водятся в летний период и в основном приходятся на август месяц. Продолжительность ре-
монтов на сетях отопления составляет от 5 до 17 дней, магистральные сети от 5 до 15 дней.
Согласно СанПиН 4723-88 «Санитарные правила устройства эксплуатации систем централи-
зованного горячего водоснабжения» и п.4.4 продолжительность отключения потребителей от
системы отопления и ГВС не превышает нормы.

На тепловых сетях угольной котельной ОАО «РЭУ», планово-предупредительные ре-

монты проводятся сразу после отопительного сезона: конец мая – начало июня. Продолжи-
тельность летних ремонтов составляет около 3 недель.

1.3.12

описание периодичности и соответствия техническим регламентам и

иным обязательным требованиям процедур летних ремонтов с параметрами и
методами испытаний (гидравлических, температурных, на тепловые потери)
тепловых сетей

Планирование проведения летних ремонтов в ООО «АТЭС», МУП «ТС-Африканда» и

ОАО «РЭУ» для контроля состояния трубопроводов тепловых сетей, их тепловой изоляции и
теплосетевого оборудования осуществляется ежегодно в рамках проводимых работ с учетом:

- замечаний к работе оборудования, выявленных обслуживающим и ремонтным персо-

налом во время отопительного периода и плановых осмотров, проводимых в форме обхода
трасс теплопроводов и тепловых пунктов. Частота обходов – не реже одного раза в 2 недели в
течение отопительного сезона и одного раза в месяц в межотопительный период;

- графика планово-предупредительного ремонта;
- результатов ежегодных гидравлических испытаний на прочность и плотность, прово-

димых после окончания отопительного сезона. Испытания на плотность и прочность прово-
дятся в соответствии с «Правилами устройства и безопасной эксплуатации трубопроводов па-

126

ра  и  горячей  воды»,  «Правилами  технической  эксплуатации  электрических  станций  и  сетей
Российской Федерации»,  «Правилами технической эксплуатации тепловых энергоустановок»
и местной инструкцией. Для проведении гидравлических испытаний на прочность и плотность
в межотопительный период на магистральных и распределительных тепловых сетях установ-
лены  следующие  параметры:  для  магистральных  и  распределительных  (квартальных)  трубо-
проводов – минимальное значение пробного давления составляет 1,25 рабочего давления. При
этом значение рабочего давления составляет Рр=0,6 МПа для электрокотельной и Рр=0,4 МПа
для  мазутной  котельной.  Продолжительность  испытаний  составляет  не  менее  15  минут.  Во
время проведения испытаний тепловых сетей пробным давлением, тепловые пункты и систе-
мы теплопотребления закрываются заглушками.

Объем работ, проводимых ООО «АТЭС», МУП «ТС-Африканда» и ОАО «РЭУ» во вре-

мя ежегодных профилактических ремонтов, соответствует установленным техническим ре-
гламентам и иным обязательным требованиям к процедурам их выполнения и методам испы-
таний.

Испытания на тепловые потери, на сетях ООО «АТЭС», МУП «ТС-Африканда» и ОАО

«РЭУ» не проводятся.

1.3.13

описание нормативов технологических потерь при передаче тепловой энер-

гии (мощности), теплоносителя, включаемых в расчет отпущенных тепловой
энергии (мощности) и теплоносителя

Расчет и обоснование нормативов технологических потерь теплоносителя и тепловой

энергии в тепловых сетях ООО «АТЭС», МУП «ТС-Африканда» и ОАО «РЭУ» «Мурман-
ский» производится согласно Приказа Минэнерго РФ от 30.12.2008 № 325 «Об утверждении
порядка определения нормативов технологических потерь при передаче тепловой энергии,
теплоносителя».

Нормативы технологических потерь при передаче тепловой энергии, теплоносителя (да-

лее - нормативы технологических потерь) определяются для каждой организации, эксплуати-
рующей тепловые сети для передачи тепловой энергии, теплоносителя потребителям (далее -
теплосетевая организация). Определение нормативов технологических потерь осуществляется
выполнением расчетов нормативов для тепловой сети каждой системы теплоснабжения неза-
висимо от присоединенной к ней расчетной часовой тепловой нагрузки

Нормативы технологических потерь при передаче тепловой энергии разрабатываются по

следующим показателям:



потери и затраты теплоносителей (пар, конденсат, вода);



потери тепловой энергии в тепловых сетях теплопередачей через теплоизоляци-
онные конструкции теплопроводов и с потерями и затратами теплоносителей
(пар, конденсат, вода);



затраты электрической энергии на передачу тепловой энергии.

127

1.3.14

оценка тепловых потерь в тепловых сетях за последние 3 года при отсут-

ствии приборов учёта тепловой энергии

Оценки тепловых потерь в теплоснабжающих организациях м.о.город Полярные Зори

с подведомственной территорией ведется расчетным методом.

1.3.15

предписания надзорных органов по запрещению дальнейшей эксплуатации

участков тепловой сети и результаты их исполнения

По информации, полученной от ООО «АТЭС», МУП «ТС-Африканда» и ОАО «РЭУ»,

проверок состояния тепловых сетей надзорными органами в рассматриваемый период не
проводились. Предписания по запрещению дальнейшей эксплуатации участков тепловой се-
ти по состоянию на 31.12.2013 - не выдавались.

1.3.16

описание типов присоединений теплопотребляющих установок потреби-

телей к тепловым сетям с выделением наиболее распространенных, определяю-
щих выбор и обоснование графика регулирования отпуска тепловой энергии по-
требителям

Присоединение теплопотребляющих установок потребителей ООО «АТЭС», МУП

«ТС-Африканда»  (электрокотельная)  к  тепловым  сетям  в  г.  Полярные  Зори  с  подведом-
ственной территорией осуществляется через элеваторное подключение. Система централизо-
ванного теплоснабжения во всём городе Полярные Зори с подведомственной территорией –
открытая,  кроме  абонентов  п.  Африканда  1  и  зоны  действия  угольной  котельной  ОАО
«РЭУ», в которых потребители присоединены непосредственно к тепловым сетям.

В качестве теплоносителя используется горячая вода.
Список потребителей первой категории надежности в г.Полярные Зори с подведом-

ственной территорией Главой города не составлен и не утвержден. Перечень потребителей
первой категории, предлагаемых к внесению, представлен в таблице 1.41.

Таблица 1.41 -

Перечень потребителей тепловой энергии первой категории г. Полярные

Зори с подведомственной территорией

Наименование объекта

Адрес

ГОАУСОН "Полярнозоринский КЦСОН"
Приют

ул. Веденеева, д. 12а

ФГУЗ "Медико-санитарная часть № 118»
ФМБА России

пр. Нивский 1а

ГОБУЗ "Больница н.п. Африканда" Амбула-
тория

ул. Северная Аллея, д. 39

МБОУ ООШ № 3

ул. Белова, д. 7а

МБОУ СОШ № 4

ул. Курчатова, д. 25

МБОУ Гимназия № 1

ул. Партизан заполярья, д. 5а

МБДОУ № 6

ул. Партизан Заполярья, д.1

МДОУ № 1

ул. Партизан Заполярья, д.14

СХЕМА ТЕПЛОСНАБЖЕНИЯ ГОРОДА ПОЛЯРНЫЕ ЗОРИ С ПОДВЕДОМСТВЕННОЙ ТЕРРИТОРИЕЙ МУРМАНСКАЯ ОБЛАСТЬ (2014 год) - часть 7
