СХЕМА ТЕПЛОСНАБЖЕНИЯ МО МУРИНСКОГО ГП ВСЕВОЛОЖСКОГО РАЙОНА ЛЕНИНГРАДСКОЙ ОБЛАСТИ НА ПЕРИОД ДО 2030 ГОДА - часть 6
Таблица 12 - Состав вспомогательного оборудования котельной
ООО «ЖилКомТеплоЭнерго»
№
Наименование вспомогательного оборудования
Количество
п/п
1
Насос BL80/200-30/2 («Wilo», Германия)
4 шт.
2
Насос MHI 204 3 («Wilo», Германия)
2 шт.
3
Насос TOP-S 40/10 PN 6/10 3
2 шт.
4
Насос TOP-S 25/10 1 PN 10
2 шт.
5
Бак мембранный расширительный V=1000 л/
7 шт.
6
Бак мембранный расширительный V=100 л
1 шт.
7
Бак мембранный расширительный V=35 л
1 шт.
8
Установка дозирования TEKHA
1 шт.
1.2.5.3. Параметры установленной тепловой мощности источника
тепловой энергии
Параметры установленной и располагаемой тепловой мощности, а также объем
потребления тепловой энергии
(мощности) на собственные нужды и параметры
тепловой мощности нетто представлены в таблице 13.
Таблица 13 - Параметры установленной тепловой мощности
Наименование
Источник
Установленная мощность, Гкал/ч
20,64
Располагаемая мощность источника, Гкал/ч
20,64
Собственные нужды, Гкал/ч
0,012
Тепловая мощность нетто, Гкал/ч
20,63
Нагрузка потребителей, Гкал/ч
15,896
Потери в тепловых сетях, Гкал/ч
0,539
Резерв (+)/дефицит (-) тепловой мощности источника тепла, Гкал/ч
4,195
1.2.5.4. Ограничения тепловой мощности и параметры располагаемой
тепловой мощности
Сведения о величине располагаемой тепловой мощности источников ООО
«ЖилКомТеплоЭнерго» представлены в таблице
13. Ограничений мощности на
котельных нет, все установленное оборудование работает в предусмотренных режимах.
1.2.5.5. Объем потребления тепловой энергии
(мощности) и
теплоносителя на собственные и хозяйственные нужды и параметры
тепловой мощности нетто
Сведения об объеме потребления тепловой мощности на собственные и
хозяйственные нужды и параметры тепловой мощности нетто источника
ООО «ЖилКомТеплоЭнерго» представлены таблице
13
- собственные нужды на
котельной составляют 0,012 Гкал/ч, тепловая мощность нетто - 20,64 Гкал/ч.
1.2.5.6. Срок ввода в эксплуатацию источника тепловой энергии
Оборудование котельной было введено в эксплуатацию в конце 2016 года.
1.2.5.7. Схема выдачи тепловой мощности. Структура источника
тепловой энергии
Котельная работает по следующей схеме: обратная сетевая вода поступает в
теплообменник, установленный на источнике, где нагревается до
115
ºС водой
котлового контура и затем подается в тепловую сеть. Циркуляция сетевой воды
осуществляется сетевыми насосами.
Подпитка осуществляется из водопроводной сети.
1.2.5.8. Способ регулирования отпуска тепловой энергии
Способ регулирования отпуска тепловой энергии от котельных - качественный,
т.е. регулирование отпуска тепловой энергии осуществляется изменением температуры
теплоносителя в подающем трубопроводе тепловой сети при неизменяемом расходе в
зависимости от температуры наружного воздуха по утвержденному температурному
графику - 115/75 °С.
1.2.5.9. Среднегодовая загрузка оборудования
За 2020 год число часов использования установленной мощности и коэффициент
использования установленной мощности по котельной ООО «ЖилКомТеплоЭнерго»
составили 1568 ч и 0,171 соответственно.
1.2.5.10. Способы учета тепла, отпущенного в тепловые сети
Для учета отпуска тепловой энергии на источнике установлен узел учета тепловой
энергии - тепловычислитель СПТ 961 - 1 шт.
1.2.5.11. Статистика отказов и восстановлений оборудования
Отказы оборудования на котельной отсутствуют, все отключения являются
плановыми.
1.2.5.12. Предписания надзорных органов по запрещению дальнейшей
эксплуатации источников тепловой энергии
Предписания надзорных органов по запрещению дальнейшей эксплуатации
котельной отсутствуют.
1.2.5.13. Перечень источников тепловой энергии и (или) оборудования
(турбоагрегатов), входящего в их состав (для источников тепловой энергии,
функционирующих в режиме комбинированной выработки электрической и
тепловой энергии), которые отнесены к объектам, электрическая мощность
которых поставляется в вынужденном режиме в целях обеспечения
надежного теплоснабжения потребителей
Источники тепловой энергии и оборудования, входящего в их состав, которые
отнесены к объектам, электрическая мощность которых поставляется в вынужденном
режиме в целях обеспечения надежного теплоснабжения потребителей, отсутствуют
1.2.6. ООО «Энергия»
1.2.6.1. Общие сведения
Теплоснабжение северной части Участка №1 в настоящее время осуществляет
котельная ООО «Энергия».
Котельная введена в эксплуатацию в июле 2018.
Установленная мощность котельной - 20,636 Гкал/ч с возможностью увеличения
мощности. Основным видом топлива котельной является природный газ.
Схема теплоснабжения
— одноконтурная, с зависимым присоединением к
двухтрубной тепловой сети. Регулирование отпуска тепловой энергии на котельной —
количественное, в соответствии с утвержденным температурным графиком 105/70 °С.
Подключенная тепловая нагрузка - 13,626 Гкал/ч:
Отопление, вентиляция - 11,574Гкал/ч;
ГВС - 2,052 Гкал/ч.
Сети отопления - трубы стальные в ППУ изоляции.
1.2.6.2. Структура основного и вспомогательного оборудования
На котельной установлено 2 водогрейных котла «Термотехник ТТ100» мощностью
10,318 Гкал/ч.
Характеристики основного и вспомогательного оборудования котельной
приведены в таблицах 14 и 15.
Таблица 14 - Характеристика основного оборудования котельной ООО «Энергия»
«Термотехник ТТ100»
1
(N=1200 кВт) фирмы
1
2018
-
вода
10,32
Гкал/ч
6
110
91,4
-
«ЭНТРОРОС»
«Термотехник ТТ100»
2
(N=1200 кВт) фирмы
2
2018
-
вода
10,32
Гкал/ч
6
110
91,4
-
«ЭНТРОРОС»
Горелочные устройства
Станционный номер Год ввода в
№ п/п
Марка котла
Марка горелки
Примечание
котла
эксплуатацию
«Термотехник ТТ100»
1
(N=1200 кВт) фирмы
1
2018
GPK 1200 WD200 MONOX фирмы «Oilon»
-
«ЭНТРОРОС»
«Термотехник ТТ100»
2
(N=1200 кВт) фирмы
2
2018
GPK 1200 WD200 MONOX фирмы «Oilon»
-
«ЭНТРОРОС»
Таблица 15 - Состав вспомогательного оборудования котельной ООО «Энергия»
№
Наименование вспомогательного оборудования
Количество
п/п
1
Насос WILO (Германия) модель IL 125/145-1,5/4
2шт.
2
Насос WILO (Германия) модель BL 125/390-75/4
3шт.
3
Расширительный бак Wester WRV1000
4шт.
4
Комплекс пропорционального дозирования Zn-ОЭДФ
1 шт.
Комплекс пропорционального дозирования щелочи, натрия
5
1 шт.
гидроксида
1.2.6.3. Параметры установленной тепловой мощности источника
тепловой энергии
Параметры установленной и располагаемой тепловой мощности, а также объем
потребления тепловой энергии
(мощности) на собственные нужды и параметры
тепловой мощности нетто представлены в таблице 16.
Таблица 16 - Параметры установленной тепловой мощности
Наименование
Источник
Установленная мощность, Гкал/ч
20,636
Располагаемая мощность источника, Гкал/ч
20,636
Собственные нужды, Гкал/ч
0,479
Тепловая мощность нетто, Гкал/ч
20,157
Нагрузка потребителей, Гкал/ч
13,626
Потери в тепловых сетях, Гкал/ч
0,529
Резерв (+)/дефицит (-) тепловой мощности источника тепла, Гкал/ч
6,002
1.2.6.4. Ограничения тепловой мощности и параметры располагаемой
тепловой мощности
Сведения о величине располагаемой тепловой мощности источников ООО
«Энергия» представлены в таблице 16. Ограничений мощности на котельных нет, все
установленное оборудование работает в предусмотренных режимах.
1.2.6.5. Объем потребления тепловой энергии
(мощности) и
теплоносителя на собственные и хозяйственные нужды и параметры
тепловой мощности нетто
Сведения об объеме потребления тепловой мощности на собственные и
хозяйственные нужды и параметры тепловой мощности нетто источника
ООО «Энергия» представлены таблице
16
- собственные нужды на котельной
составляют 0,479 Гкал/ч, тепловая мощность нетто - 20,157 Гкал/ч.
1.2.6.6. Срок ввода в эксплуатацию источника тепловой энергии
Оборудование котельной было введено в эксплуатацию в июле 2018 года.
1.2.6.7. Схема выдачи тепловой мощности. Структура источника
тепловой энергии
Тепловая схема котельной одноконтурная, с зависимым присоединением к
двухтрубной тепловой сети. Регулирование отпуска тепловой энергии потребителям
количественное. Подача необходимого количества тепловой энергии на отопление и
ГВС регулируется непосредственно в ИТП потребителей.
Подпитка осуществляется из водопроводной сети.
1.2.6.8. Способ регулирования отпуска тепловой энергии
Схема тепловых сетей от котельной - двухтрубная, закрытая, с зависимым
подключением сетей к источнику теплоты и независимым подключением потребителей
через ИТП. Регулирование тепловой нагрузки осуществляется автоматизировано в ИТП
у потребителей, при этом температура теплоносителя в подающих трубопроводах
поддерживается постоянной круглогодично. Расчетные температуры сетевой воды для
котельной - 105/70 °С.
1.2.6.9. Среднегодовая загрузка оборудования
За 2020 год число часов использования установленной мощности и коэффициент
использования установленной мощности по котельной ООО «Энергия» составили 873 ч
и 0,099 соответственно.
1.2.6.10. Способы учета тепла, отпущенного в тепловые сети
Для учета отпуска тепловой энергии на источнике установлен узел учета тепловой
энергии в составе:
тепловычислителя ТСР-043 компании «Взлет»;
преобразователя избыточного давления СДВ-И-1,6-1,0-0,6-М-4-20мА-
DA422-0605-З-К00;
Термопреобразователя сопротивления ТПТ-15-2-Pt100-AA-98/
1.2.6.11. Статистика отказов и восстановлений оборудования
Отказы оборудования на котельной отсутствуют, все отключения являются
плановыми.
1.2.6.12. Предписания надзорных органов по запрещению дальнейшей
эксплуатации источников тепловой энергии
Предписания надзорных органов по запрещению дальнейшей эксплуатации
котельной отсутствуют.
1.2.6.13. Перечень источников тепловой энергии и (или) оборудования
(турбоагрегатов), входящего в их состав (для источников тепловой энергии,
функционирующих в режиме комбинированной выработки электрической и
тепловой энергии), которые отнесены к объектам, электрическая мощность
которых поставляется в вынужденном режиме в целях обеспечения
надежного теплоснабжения потребителей
Источники тепловой энергии и оборудования, входящего в их состав, которые
отнесены к объектам, электрическая мощность которых поставляется в вынужденном
режиме в целях обеспечения надежного теплоснабжения потребителей, отсутствуют
1.2.7. ГУП «ТЭК СПб»
1.2.7.1. Общие сведения
Теплоснабжение северной части Участка №7 в настоящее время осуществляет
котельная Северомуринская ГУП «ТЭК СПб».
Установленная мощность котельной - 288,5 Гкал/ч. Основным видом топлива
котельной является природный газ. Резервным видом топлива является мазут.
Подключенная тепловая нагрузка потребителей на территории МО «Муринское
городское поселение» - 12,735 Гкал/ч:
Отопление - 9,008 Гкал/ч;
Вентиляция - 3,590 Гкал/ч;
ГВС - 0,130 Гкал/ч;
Технология в горячей воде - 0,007 Гкал/ч.
Сети отопления - трубы стальные в ППУ изоляции.
1.2.7.2. Структура основного и вспомогательного оборудования
На котельной установлено 9 водогрейных котлов:
4 котла ПТВМ-50 мощностью 50 Гкал/ч каждый;
5 котлов ДКВр 20/13 мощностью 15,7 Гкал/ч каждый.
Характеристики основного оборудования котельной приведены в таблице 17.

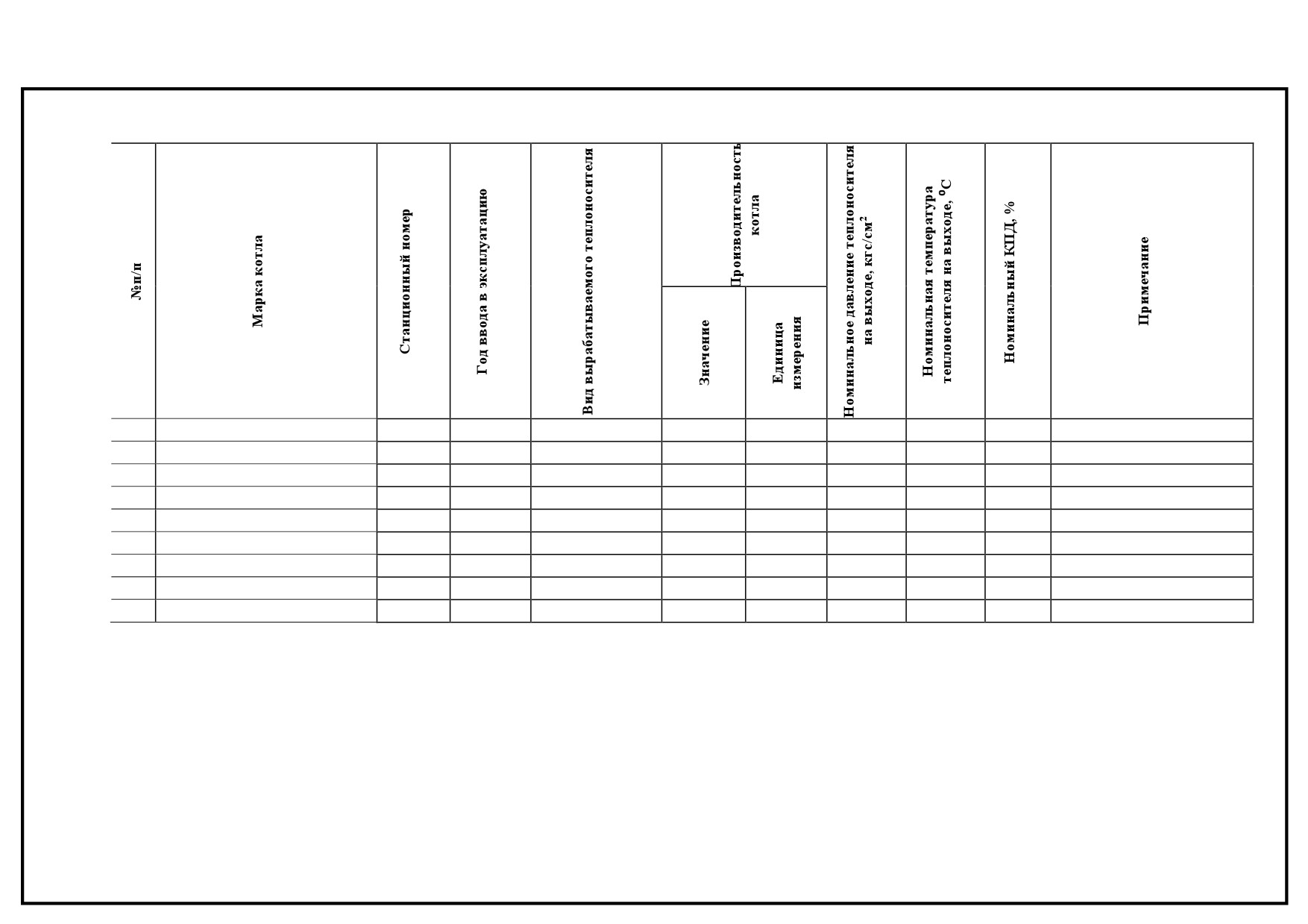

Таблица 17 - Характеристика основного оборудования котельной Северомуринская ГУП «ТЭК СПб»
1
ПТВМ-50
1
2014
вода
50,0
Гкал/ч
10-22,5
150
92,0
-
2
ПТВМ-50
2
2009
вода
50,0
Гкал/ч
10-22,5
150
92,0
-
3
ПТВМ-50М
3
2005
вода
50,0
Гкал/ч
10-22,5
150
92,0
-
4
ПТВМ-50
4
2012
вода
50,0
Гкал/ч
10-22,5
150
92,0
-
5
ДКВр 20/13
5
2007
пар
15,7
Гкал/ч
13,0
250
91,0
-
6
ДКВр 20/13
6
2009
пар
15,7
Гкал/ч
13,0
250
91,0
запрет эксплуатации
7
ДКВр 20/13
7
1971
пар
15,7
Гкал/ч
13,0
250
91,0
запрет эксплуатации
8
ДКВр 20/13
8
1973
пар
15,7
Гкал/ч
13,0
250
91,0
запрет эксплуатации
9
ДКВр 20/13
9
2014
пар
15,7
Гкал/ч
13,0
250
91,0
-
Таблица 18 - Состав вспомогательного оборудования котельной Северомуринская
№
Наименование вспомогательного оборудования
Количество
п/п
1
Сетевой насос СЭ 1250-140
2 шт.
2
Сетевой насос РСМ 1250-140
1 шт.
3
Сетевой насос 1 Д 630-90
1 шт.
4
Подпиточный насос 1 Д 500-90
1 шт.
5
Подпиточный насос 1 Д 1600-90
1 шт.
6
Подпиточный насос 1 Д 315-71
3 шт.
7
Подпиточный насос К 100-65-250
1 шт.
8
Питательный насос ЦНСГ 60-231
1 шт.
9
Питательный насос ЦНСГ 60-198
2 шт.
10
Питательный насос 4 МСГ/10
1 шт.
11
Сетевой деаэратор ДСА-300
2 шт.
12
Сетевой деаэратор ДСА-300/50
1 шт.
13
Питательный деаэратор ДПА-150
1 шт.
14
Аккумуляторный бак V-2000
4 шт.
1.2.7.3. Параметры установленной тепловой мощности источника
тепловой энергии
Параметры установленной и располагаемой тепловой мощности, а также объем
потребления тепловой энергии
(мощности) на собственные нужды и параметры
тепловой мощности нетто представлены в таблице 109.
Таблица 19 - Параметры установленной тепловой мощности
Наименование
Источник
Установленная мощность, Гкал/ч
288,5
Располагаемая мощность источника, Гкал/ч
216,1
Собственные нужды, Гкал/ч
8,03
Тепловая мощность нетто, Гкал/ч
208,07
Нагрузка потребителей, Гкал/ч
12,735
Потери в тепловых сетях, Гкал/ч
9,50
Резерв (+)/дефицит (-) тепловой мощности источника тепла, Гкал/ч
-
1.2.7.4. Ограничения тепловой мощности и параметры располагаемой
тепловой мощности
Сведения о величине располагаемой тепловой мощности источников ГУП «ТЭК
СПб» представлены в таблице 19. Ограничений мощности на котельных нет, все
установленное оборудование работает в предусмотренных режимах.
1.2.7.5. Объем потребления тепловой энергии
(мощности) и
теплоносителя на собственные и хозяйственные нужды и параметры
тепловой мощности нетто
Сведения об объеме потребления тепловой мощности на собственные и
хозяйственные нужды и параметры тепловой мощности нетто котельной
Северомуринская представлены таблице
19
- собственные нужды на котельной
составляют 8,03 Гкал/ч, тепловая мощность нетто - 208,07 Гкал/ч.
1.2.7.6. Срок ввода в эксплуатацию источника тепловой энергии
Оборудование котельной было введено в эксплуатацию в июле 1971 - 2014 годах.
1.2.7.7. Схема выдачи тепловой мощности. Структура источника
тепловой энергии
Тепловая схема котельной одноконтурная, с зависимым присоединением к
двухтрубной тепловой сети. Регулирование отпуска тепловой энергии потребителям
количественное. Подпитка осуществляется из водопроводной сети.
1.2.7.8. Способ регулирования отпуска тепловой энергии
Схема тепловых сетей от котельной - двухтрубная, открытая. Часть потребителей
подключена по зависимой схеме, часть по независимой. Расчетные температуры сетевой
воды для котельной - 105/70 °С.
1.2.7.9. Среднегодовая загрузка оборудования
За 2020 год число часов использования установленной мощности и коэффициент
использования установленной мощности по котельной Северомуринская составили
2523 ч и 0,287 соответственно.
1.2.7.10. Способы учета тепла, отпущенного в тепловые сети
Для учета отпуска тепловой энергии на источнике установлен узел учета тепловой
энергии в составе:
тепловычислителя СПТ-961 компании «Логика»;
расходомера УРСВ - 522;
преобразователя избыточного давления Метран 55-ДИ;
термопреобразователя сопротивления ТПТ-1-3
содержание .. 4 5 6 7 ..
