СХЕМА ТЕПЛОСНАБЖЕНИЯ МО МУРИНСКОГО ГП ВСЕВОЛОЖСКОГО РАЙОНА ЛЕНИНГРАДСКОЙ ОБЛАСТИ НА ПЕРИОД ДО 2030 ГОДА - часть 4





1.2.1.6. Срок
ввода
в эксплуатацию теплофикационного
оборудования, год последнего освидетельствования при допуске к
эксплуатации после ремонтов, год продления ресурса и мероприятия по
продлению ресурса
Котельная введена в эксплуатацию в 2014 году.
1.2.1.7. Схема выдачи тепловой мощности. Структура источника
тепловой энергии
Отопление:
Котельная работает по стандартной схеме водогрейной котельной. Обратная
сетевая вода поступает в водогрейные котлы, где нагревается до 130 ºС и затем
поступает в тепловую сеть. Циркуляция сетевой воды осуществляется сетевым
насосами.
Горячее водоснабжение:
- теплообменник установлен на котельной, вода, подаваемая потребителю,
нагревается водой от котлов.
Подпитка осуществляется из городского водопровода. Подпиточная вода
предварительно очищается в системе ХВО.
1.2.1.8. Способ регулирования отпуска тепловой энергии от
источников тепловой энергии с обоснованием выбора графика изменения
температур теплоносителя
Способ регулирования отпуска тепловой энергии от котельных - качественный,
т. е. регулирование отпуска тепловой энергии осуществляется изменением
температуры теплоносителя в подающем трубопроводе тепловой сети при
неизменяемом расходе в зависимости от температуры наружного воздуха по
утвержденному температурному графику.
Изменение
температуры
теплоносителя
котельной
ООО
«Петербургтеплоэнерго» осуществляется по температурному графику 130/70 С.
Температурные графики регулирования отпуска тепловой энергии в сеть
приведены в части 3 «Тепловые сети, сооружения на них, тепловые пункты».
1.2.1.9. Среднегодовая загрузка оборудования
За 2020 год число часов использования установленной мощности и коэффициент
использования установленной мощности по котельной ООО «Петербургтеплоэнерго»
составили 1764,24 ч и 0,200 соответственно.
1.2.1.10. Способы учета тепла, отпущенного в тепловые сети
Для учета отпуска тепловой энергии на источнике установлены узлы учета
тепловой энергии:
Коммерческий узел учета тепловой энергии в составе:
1.1. Преобразователи расхода Ду500 Optiflux 4300 - 2 шт.
1.2. Термометры сопротивления Тизм=0+180С, КТПТР-01 - 1 к-т.
1.3. Преобразователь расхода ПРЭМ Ду100 - 1шт.
1.4. Датчики давления МИДА-ДИ-13П-У2-0,5/1,6 МПа-01-М20-ПП - 3 шт.
1.5. Тепловычислитель СПТ 961.2 - 1 шт.
2. Технологический узел учета тепловой энергии жилищного комплекса в
составе:
2.1. Ультразвуковые расходомеры-счетчик «Взлет МР» исп. УРСВ-542ц
У/Е/П - 1 шт. Измерительный участок (ИУ) для стационарных ультразвуковых
расходомеров ИУ-042 Ру16 Ду 600 - 2шт.
2.2. Комплект термопреобразователей сопротивления из платины, диапазон
КТПТР-01-1-320-Pt100 - 1 к-т,
2.3. Датчики давления МИДА-ДИ-13П-У2-0,5/1,6 МПа-01-М20-ПП - 2 шт.
2.4. Термопреобразователь сопротивления из платины, диапазон
температуры от -200 до 300 ТПТ-1-3-Pt100, А,4,Н-100 - 1 шт.
2.5. Тепловычислитель СПТ 961.2 - 1 шт.
3.
Технический узел учета тепловой энергии
(собственные нужды
административно-бытового комплекса):
3.1. Преобразователи расхода ПРЭМ Ду20- 2 шт.
3.2. Термометры сопротивления Тизм=0+180С, КТПТР-01 - 1 к-т.
3.3. Датчики давления МИДА-ДИ-13П-У2-0,5/1,6 МПа-01-М20-ПП - 2 шт.
3.4. Тепловычислитель СПТ 961.2 - 1 шт.
1.2.1.11. Статистика отказов и восстановлений оборудования
Отказы оборудования на котельной отсутствуют, все отключения являются
плановыми.
1.2.1.12. Предписания надзорных органов по запрещению дальнейшей
эксплуатации источников тепловой энергии
Предписания надзорных органов по запрещению дальнейшей эксплуатации
котельной отсутствуют.
1.2.1.13. Перечень источников тепловой энергии и (или) оборудования
(турбоагрегатов), входящего в их состав (для источников тепловой энергии,
функционирующих в режиме комбинированной выработки электрической
и тепловой энергии), которые отнесены к объектам, электрическая
мощность которых поставляется в вынужденном режиме в целях
обеспечения надежного теплоснабжения потребителей
Источники тепловой энергии и оборудования, входящего в их состав, которые
отнесены к объектам, электрическая мощность которых поставляется в вынужденном
режиме в целях обеспечения надежного теплоснабжения потребителей, отсутствуют.
1.2.2. МАУ «Муниципальная управляющая компания»
1.2.2.1. Общие сведения
Теплоснабжение Участка №2 в настоящее время осуществляет котельная МАУ
«Муниципальная управляющая компания».
Установленная мощность котельной - 1,29 Гкал/ч. Основным видом топлива
котельной является природный газ, резервный вид топлива - дизельное топливо.
Схема теплоснабжения — четырехтрубная, закрытая. Регулирование отпуска
тепловой энергии на котельной — качественное, в соответствии с утвержденным
температурным графиком 95/70 °С.
Подключенная тепловая нагрузка - 1,0177 Гкал/ч.
Сети отопления - трубы стальные в ППУ изоляции;
Сети ГВС - в настоящее время тепловая сеть горячего водоснабжения не
действует.
1.2.2.2. Структура основного и вспомогательного оборудования
На котельной установлено 2 водогрейных котла КВ-ГМ-0,75-115Н «Дорогобуж750»
мощностью 0,645 Гкал/ч каждый.
Характеристика основного и вспомогательного оборудования котельной приведена
в таблице 4.

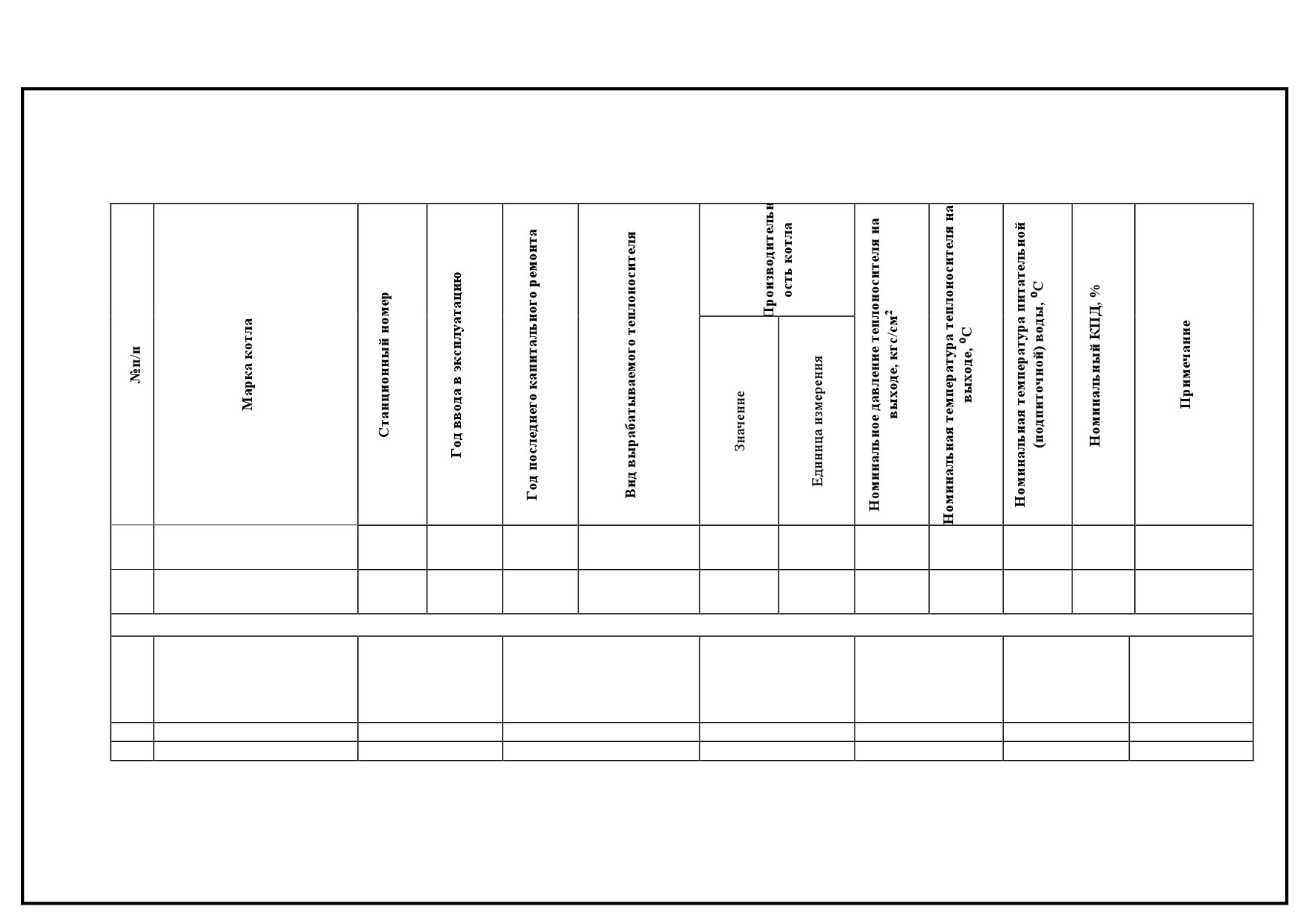

Таблица 4 - Характеристика основного оборудования котельной МАУ «Муниципальная управляющая компания»
КВ-ГМ-0,75-115Н
1
1
2006
-
вода
0,645
Гкал/ч
6
95
-
93
-
«Дорогобуж750»
КВ-ГМ-0,75-115Н
2
2
2006
-
вода
0,645
Гкал/ч
6
95
-
93
-
«Дорогобуж750»
Горелочные устройства
Заводской
Тепловая
Год ввода
Станционный номер
Станционный номер
номер
мощность
№ п/п
Марка котла
Марка горелки
горелки в
котла
горелки
горелки (при
горелки,
эксплуатацию
его наличии)
Гкал/ч
1
КВ-ГМ-0,75-115Н
1
G7/1-D"Weishaupt"
1
5410767
2006
1,5
2
КВ-ГМ-0,75-115Н
2
G7/1-D"Weishaupt"
2
5410761
2006
1,5
1.2.2.3. Параметры
установленной
тепловой
мощности
теплофикационного оборудования и теплофикационной установки
Параметры установленной и располагаемой тепловой мощности, а также объем
потребления тепловой энергии (мощности) на собственные и хозяйственные нужды и
параметры тепловой мощности нетто представлены в таблице 5.
Таблица 5 - Параметры установленной тепловой мощности
Наименование
Значение
Установленная мощность, Гкал/ч
1,29
Располагаемая мощность источника, Гкал/ч
1,29
Собственные нужды, Гкал/ч
0,03
Тепловая мощность нетто, Гкал/ч
1,26
Нагрузка потребителей, Гкал/ч
1,0177
Потери в тепловых сетях, Гкал/ч
0,029
Резерв (+)/дефицит (-) тепловой мощности источника тепла,
0,2133
Гкал/ч
1.2.2.4. Ограничения тепловой мощности и параметры располагаемой
тепловой мощности
Сведения о величине располагаемой тепловой мощности источников МАУ
«Муниципальная управляющая компания» представлены в таблице 5. Ограничений
мощности на котельных нет, все установленное оборудование работает в
предусмотренных режимах.
1.2.2.5. Объем потребления тепловой энергии
(мощности) и
теплоносителя на собственные и хозяйственные нужды и параметры
тепловой мощности нетто
Сведения об объеме потребления тепловой мощности на собственные и
хозяйственные нужды и параметры тепловой мощности нетто источника МАУ
«Муниципальная управляющая компания» представлены таблице 5 - собственные
нужды на котельной составляют 0,03 Гкал/ч, тепловая мощность нетто - 1,26 Гкал/ч.
1.2.2.6. Срок
ввода
в эксплуатацию теплофикационного
оборудования, год последнего освидетельствования при допуске к
эксплуатации после ремонтов, год продления ресурса и мероприятия по
продлению ресурса
Оборудование котельной было введено в эксплуатацию в 2006 году.
1.2.2.7. Схемы
выдачи
тепловой
мощности,
структура
теплофикационных установок (если источник тепловой энергии - источник
комбинированной выработки тепловой и электрической энергии)
Котельная работает по стандартной схеме водогрейной котельной. Обратная
сетевая вода поступает в водогрейные котлы, где нагревается до 95 ºС и затем
поступает в тепловую сеть. Циркуляция сетевой воды осуществляется сетевыми
насосами.
Горячее водоснабжение:
в настоящее время тепловые сети ГВС являются недействующими - требуется
перекладка трубопроводов.
Подпитка осуществляется из местного водопровода.
1.2.2.8. Способ регулирования отпуска тепловой энергии от
источников тепловой энергии с обоснованием выбора графика изменения
температур теплоносителя
Способ регулирования отпуска тепловой энергии от котельных - качественный,
т. е. регулирование отпуска тепловой энергии осуществляется изменением
температуры теплоносителя в подающем трубопроводе тепловой сети при
неизменяемом расходе в зависимости от температуры наружного воздуха по
утвержденному температурному графику.
Изменение температуры теплоносителя котельной МАУ
«Муниципальная
управляющая компания» осуществляется по температурному графику 95/70 С.
1.2.2.9. Среднегодовая загрузка оборудования
За 2019 год число часов использования установленной мощности и коэффициент
использования установленной мощности по котельной МАУ
«Муниципальная
управляющая компания» составили 638,3 ч и 0,051 соответственно.
1.2.2.10. Способы учета тепла, отпущенного в тепловые сети
Отпуск тепловой энергии потребителям осуществляется согласно графику
поставок тепловой энергии, отраженный в приложениях к договорам теплоснабжения.
1.2.2.11. Статистика отказов и восстановлений оборудования
Отказы оборудования на котельной отсутствуют, все отключения являются
плановыми.
1.2.2.12. Предписания надзорных органов по запрещению дальнейшей
эксплуатации источников тепловой энергии
Предписания надзорных органов по запрещению дальнейшей эксплуатации
котельной отсутствуют.
1.2.2.13. Перечень источников тепловой энергии и (или) оборудования
(турбоагрегатов), входящего в их состав (для источников тепловой энергии,
функционирующих в режиме комбинированной выработки электрической
и тепловой энергии), которые отнесены к объектам, электрическая
мощность которых поставляется в вынужденном режиме в целях
обеспечения надежного теплоснабжения потребителей
Источники тепловой энергии и оборудования, входящего в их состав, которые
отнесены к объектам, электрическая мощность которых поставляется в вынужденном
режиме в целях обеспечения надежного теплоснабжения потребителей, отсутствуют.
1.2.3. ООО «Новая Водная Ассоциация»
1.2.3.1. Общие сведения
Теплоснабжение Участка
№8 в настоящее время осуществляет котельная
ООО «Новая Водная Ассоциация».
Установленная мощность котельной - 2,795 Гкал/ч. Основным видом топлива
котельной является природный газ, резервный вид топлива - дизельное топливо (для
генератора эл. энергии).
Схема теплоснабжения — четырехтрубная, закрытая. Регулирование отпуска
тепловой энергии на котельной — качественное, в соответствии с утвержденным
температурным графиком
95/70
°С. Отпуск тепловой энергии на нужды ГВС
осуществляется по температурному графику 60/40 °С.
Подключенная тепловая нагрузка:
Отопление - 1,409 Гкал/ч;
ГВС - 0,983 Гкал/ч.
Сети отопления и ГВС - трубы стальные в ППУ изоляции.
1.2.3.2. Структура основного и вспомогательного оборудования
На котельной установлено 2 водогрейных котла Logano SK745 мощностью 1,59 и
1,2 Гкал/ч соответственно.
Характеристика основного и вспомогательного оборудования котельной
приведена в таблице 6.















содержание      ..     2      3      4      5     ..
