REC15 ВАКУУМНЫЙ РЕКЛОУЗЕР. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИ (Версия 3.1) - часть 4
6 ТЕКУЩИЙ РЕМОНТ
Реклоузер TER_Rec15_Al1_L5 не требует проведения капитальных, средних и текущих
ремонтов.
76
7 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА И ЗАМЕНА ОТКАЗАВШЕГО
ОБОРУДОВАНИЯ
7.1 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Гарантийные обязательства выполняются при условии сохранности пломб и соблюдения
требований руководства по эксплуатации. Места пломбировки оборудования указаны
в п. 2.4.2.
Гарантийный срок хранения и эксплуатации изделия указан в паспорте.
7.2 ЗАМЕНА ОТКАЗАВШЕГО ОБОРУДОВАНИЯ
7.2.1 Общая информация
ВНИМАНИЕ!
При выходе из строя компонента реклоузера необходимо связаться с представителем
компании «Таврида Электрик» для подтверждения отказа оборудования.
Замена оборудования (таблица 7.1) вследствие выхода его из строя, поломки должна про
изводиться в присутствии инженера СГО регионального представительства компании
«Таврида Электрик» или представителем эксплуатирующей организации при условии
согласования порядка производства работ с инженером СГО «Таврида Электрик».
Таблица 7.1. Возможности по демонтажу, монтажу компонентов реклоузера представителями
эксплуатирующей организации при согласовании СГО «Таврида Электрик»
№ п/п
Компонент реклоузера
Демонтаж
Монтаж
1
Коммутационный модуль
+
+
2
Шкаф управления (целиком)
+
-
3
Соединительное устройство
+
+
4
Ограничитель перенапряжений
+
+
5
Трансформатор собственных нужд
+
+
6
Оборудование связи
-
-
7
Компоненты шкафа управления: блок управления, панель управления
-
-
Компоненты шкафа управления с выносным пунктом дискретного
8
-
-
управления и сигнализации
При выходе из строя элемента TER_Rec15_Al1_L5, он заменяется на аналогичный. Оборудо
вание для замены предоставляется технико-коммерческим центром «Таврида Электрик».
Условия предоставления оборудования определяются действующими на момент выхода
из строя гарантийными обязательствами.
TER_RecDoc_UG_2. Версия 3.1
Раздел 6, 7
77
Замена оборудования производится с соблюдением техники безопасности, выполнением
организационных и технических мероприятий по производству работ.
Перед выполнением работ требуется:
``
отключить автоматические выключа
``
отключить автоматический выключа
тели цепей переменного тока;
тель АКБ.
Выключатели цепей
Выключатель
переменного тока
цепей АКБ

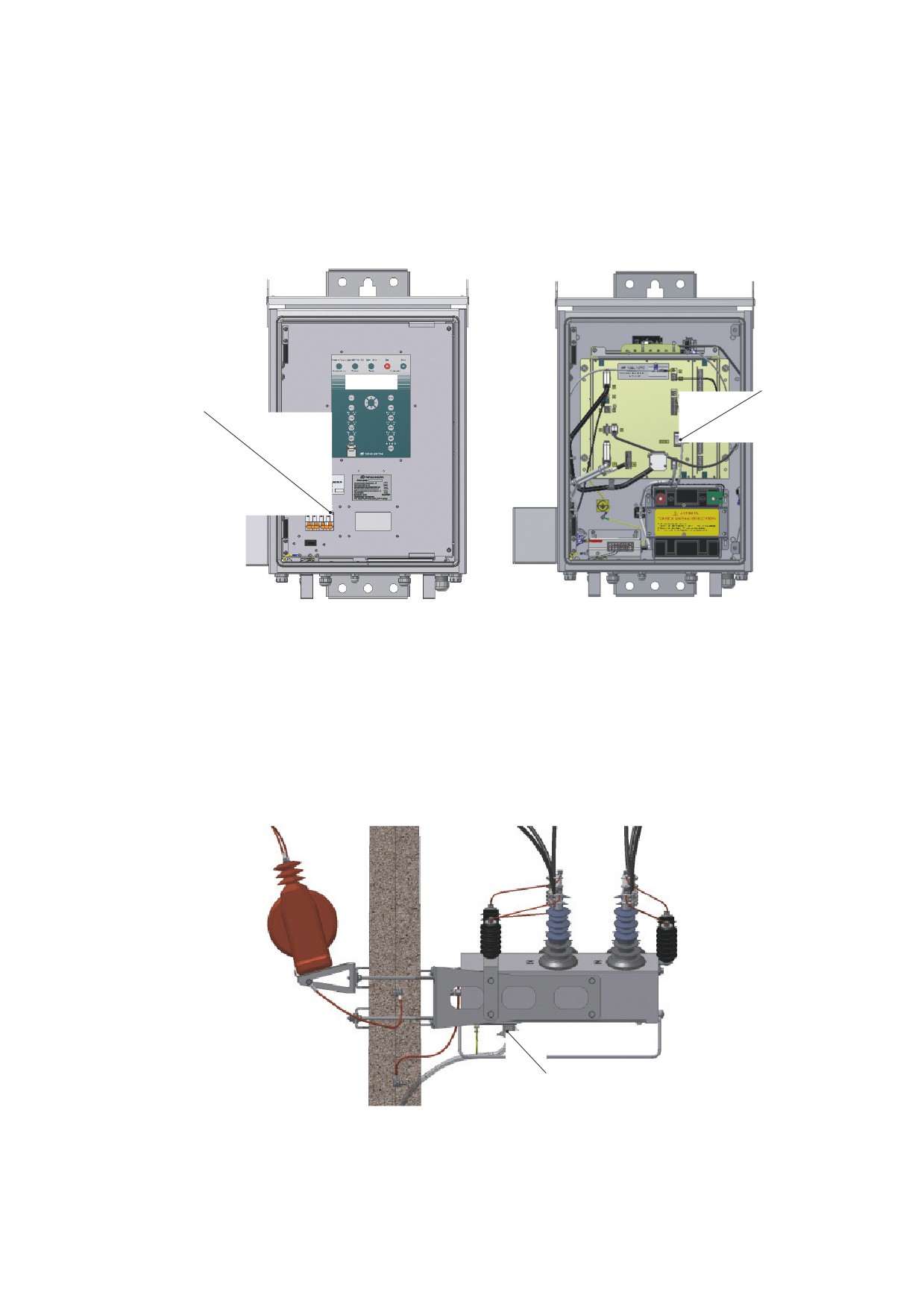

Рис. 7.1. Отключение автоматических
Рис. 7.2. Отключение автомата АКБ
выключателей цепей переменного тока
7.2.2 Замена коммутационного модуля, установленного на опоре
Порядок производства работ:
``
отсоединить разъем соединительного устройства от коммутационного модуля;
Отключить соединительное
устройство
Рис. 7.3. Отсоединение соединительного устройства от коммутационного модуля
78
``
отсоединить спуск заземления;
`` поднять силиконовый колпачок
с места подключения провода;
Отключить спуск
заземления

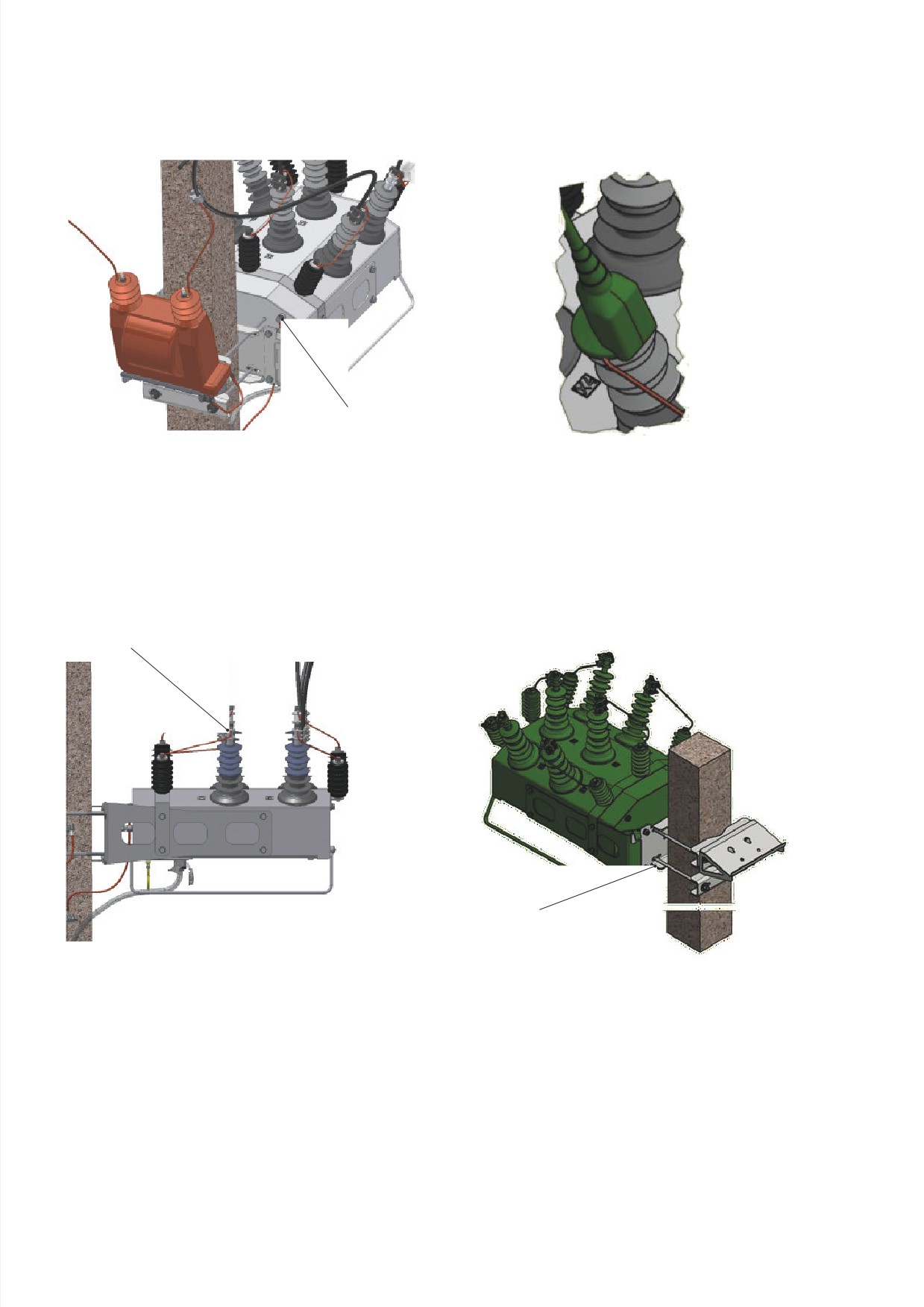

Рис. 7.4. Отсоединение спуска заземления
Рис. 7.5. Поднятие силиконового колпачка
``
отсоединить провода от высоковольт
``
открутить болты, удерживающие OSM
ных выводов;
на кронштейне;
Отсоединить провод
Болт М12х35 (4 шт)
Гайка М12 (4 шт)
Шайба плоская увеличенная ø12 (8 шт)
Шайба пружинная ø12 (4 шт)
Рис. 7.6. Отсоединение проводов
Рис. 7.7. Подготовка OSM к спуску
TER_RecDoc_UG_2. Версия 3.1
Раздел 7
79
``
опустить коммутационный модуль на землю;
``
снять уголки с ОПН и монтажные кронштейны.
Держатели с ОПН
Монтажный кронштейн

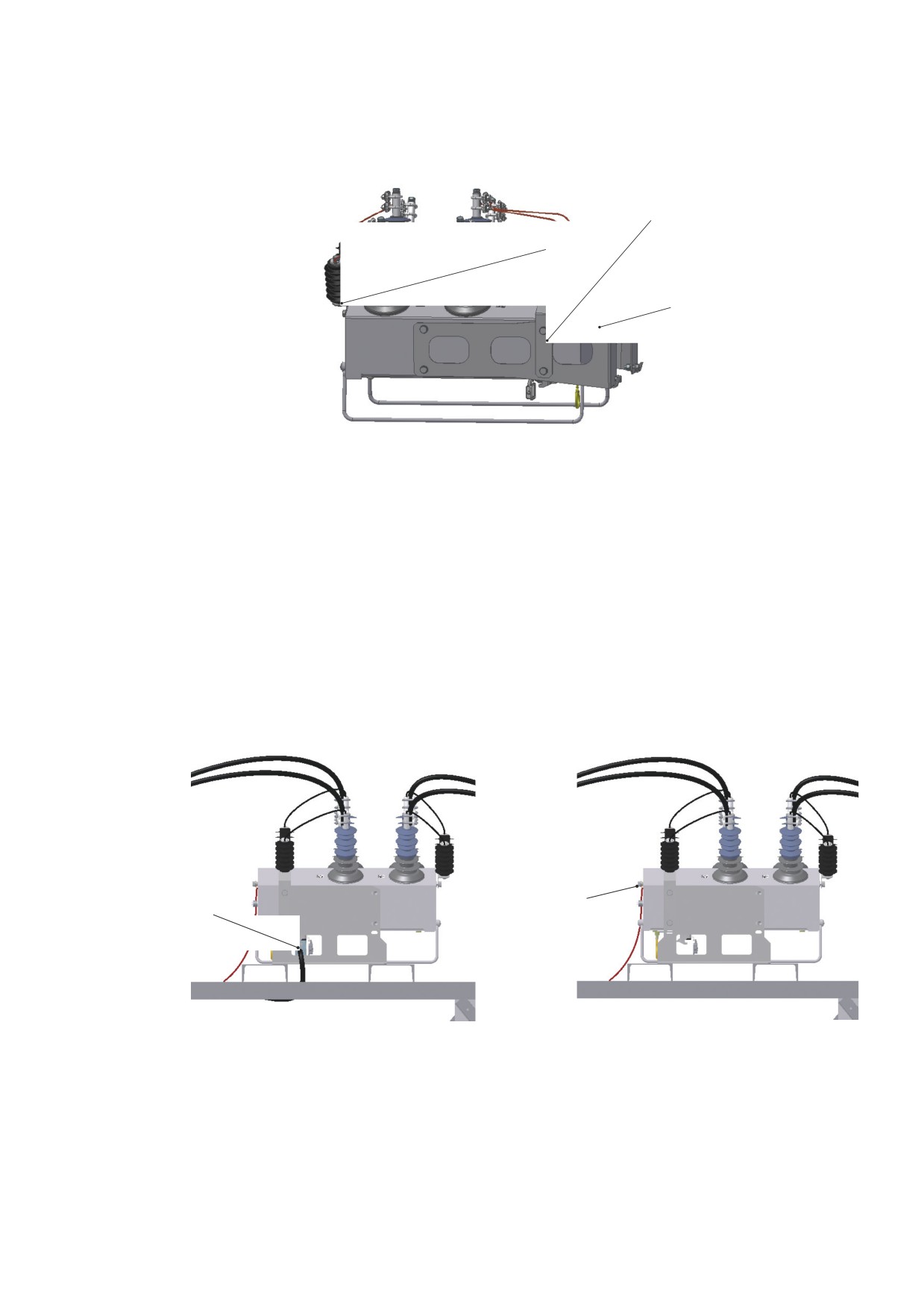

Рис. 7.8. Демонтаж ОПН и монтажных кронштейнов
Установку нового модуля производить в обратном порядке. Перед установкой выполнить
испытания и измерения в соответствии с п. 5.1.2 - 5.1.3.
7.2.3 Замена коммутационного модуля, установленного на ОРУ
Порядок производства работ:
``
отсоединить разъем соединительного
``
отсоединить спуск заземления;
устройства от коммутационного модуля;
Отключить
Отключить
соединительное
спуск
устройство
заземления
Рис. 7.9. Отсоединение соединительного устройства
Рис. 7.10. Отсоединение спуска заземления
от коммутационного модуля
80
``
поднять силиконовый колпачок с ме
``
отсоединить провода от высоковольт
ста подключения провода;
ных выводов;
Отсоединить
провод

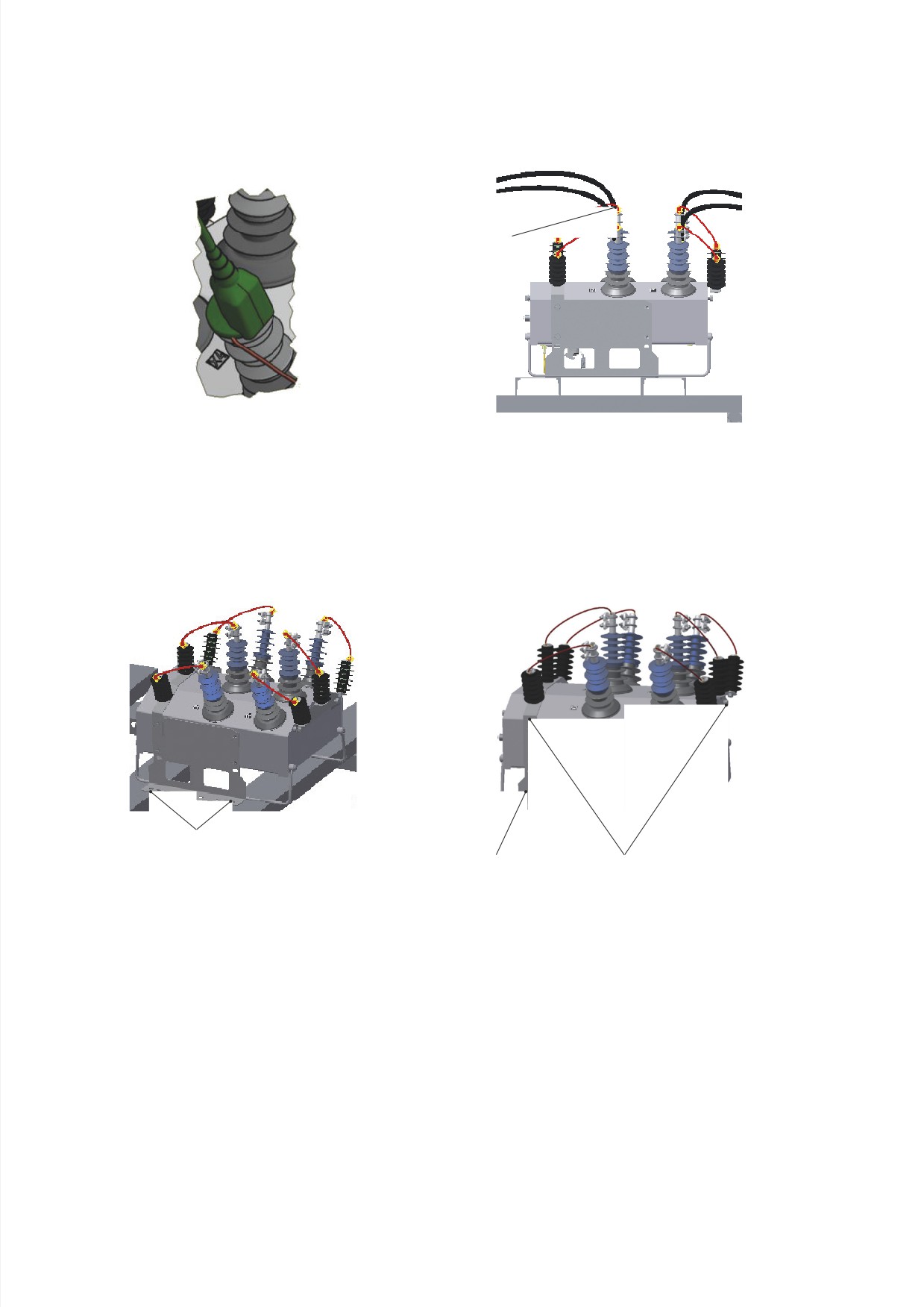

Рис. 7.11. Поднятие силиконового колпачка
Рис. 7.12. Отсоединение проводов
``
открутить болты, удерживающие
``
опустить коммутационный модуль на землю;
OSM на блоке;
``
снять уголки с ОПН и держатели.
Болт M12х35 (4 шт.)
Гайка М12 (4 шт.)
Держатель
Уголки с ОПН
Шайба плоская ø13 (8 шт.)
Шайба пружинная ø12 (4 шт.)
Рис. 7.14. Демонтаж ОПН и держателей
Рис. 7.13. Подготовка OSM к спуску
Установку нового модуля производить в обратном порядке. Перед установкой выполнить
испытания и измерения в соответствии с п. 5.1.2 - 5.1.3.
TER_RecDoc_UG_2. Версия 3.1
Раздел 7
81
7.2.4 Замена соединительного устройства
Порядок производства работ:
``
отсоединить разъем соединительного
``
отсоединить разъем соединительного
устройства от коммутационного модуля;
устройства от шкафа управления.
Отсоединить
Отключить соединительное
соединительное
устройство
устройство
Рис. 7.15. Отсоединение соединительного
Рис. 7.16. Отсоединение соединительного
устрйоства
устройства от шкафа управления
7.2.5 Демонтаж шкафа управления
Порядок производства работ:
``
открутить винт, фиксирующий защитную крышку, снять защитную крышку соедини
тельного устройства (движением вверх и влево) и отсоединить разъем соединитель
ного устройства от шкафа управления;
Винт, фиксирующий
защитную крышку
1. Вверх
2. Влево

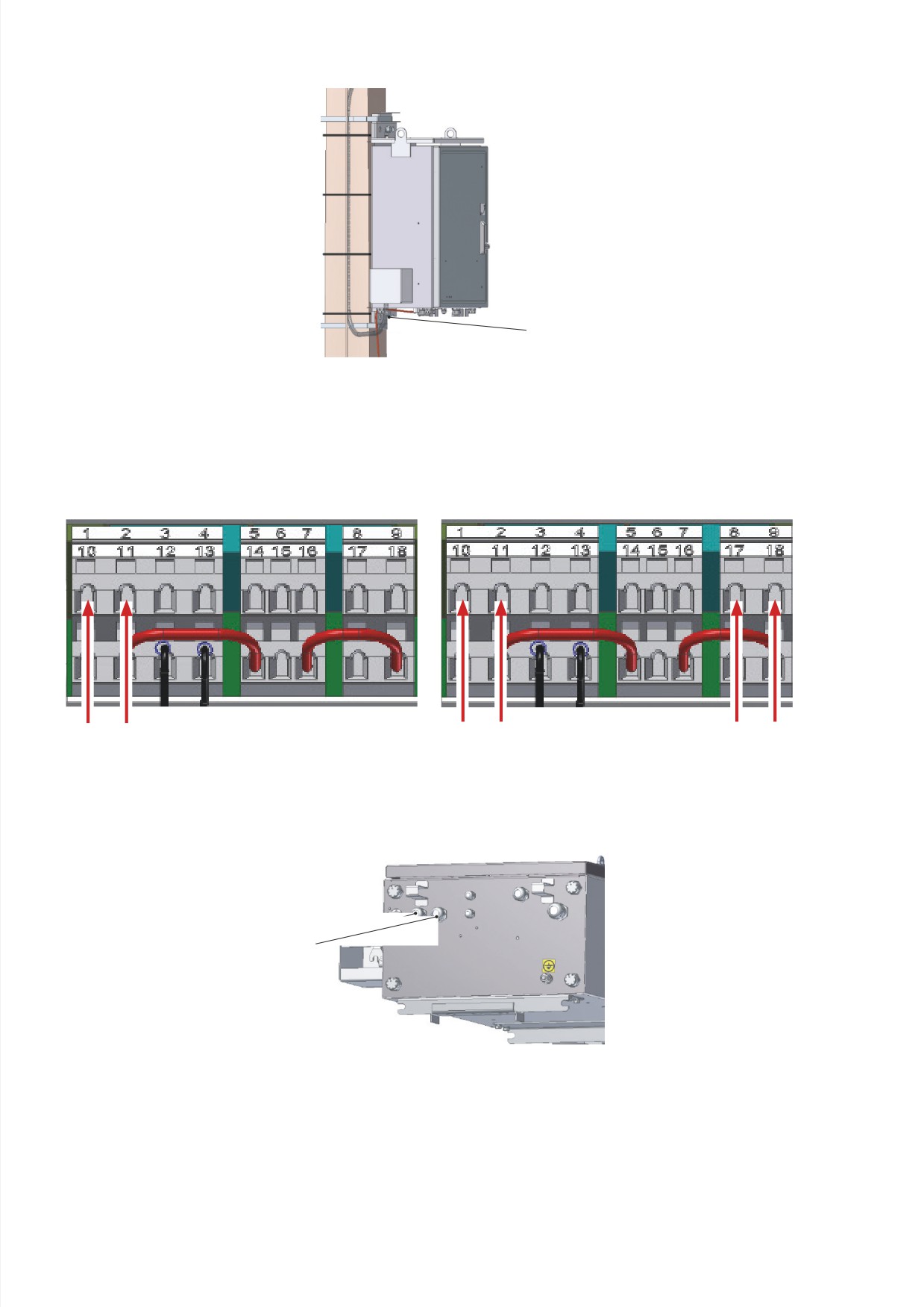

Рис. 7.17. Снятие защитной крышки
82
Отсоединить
соединительное
устройство
Рис. 7.18. Отсоединение соединительного устройства
``
отсоединить провода ТСН от шкафа управления: отсоединить провода от клеммника,
вынуть их через герметизирующие вводы;
Цепи ТСН 1
Цепи ТСН 1
Цепи ТСН 2
Рис. 7.19. Подключение оперативного
Рис. 7.20. Подключение оперативного
питания от одного ТСН
питания от двух ТСН
Вводы для кабеля
оперативного
питания
Рис. 7.21. Вводы кабеля оперативного питания
TER_RecDoc_UG_2. Версия 3.1
Раздел 7
83
``
отсоединить провод заземления;
`` открутить болты узла крепления шкафа.
Опустить шкаф управления на землю.
Открутить
болты
крепления
Отсоединить
провод
заземления

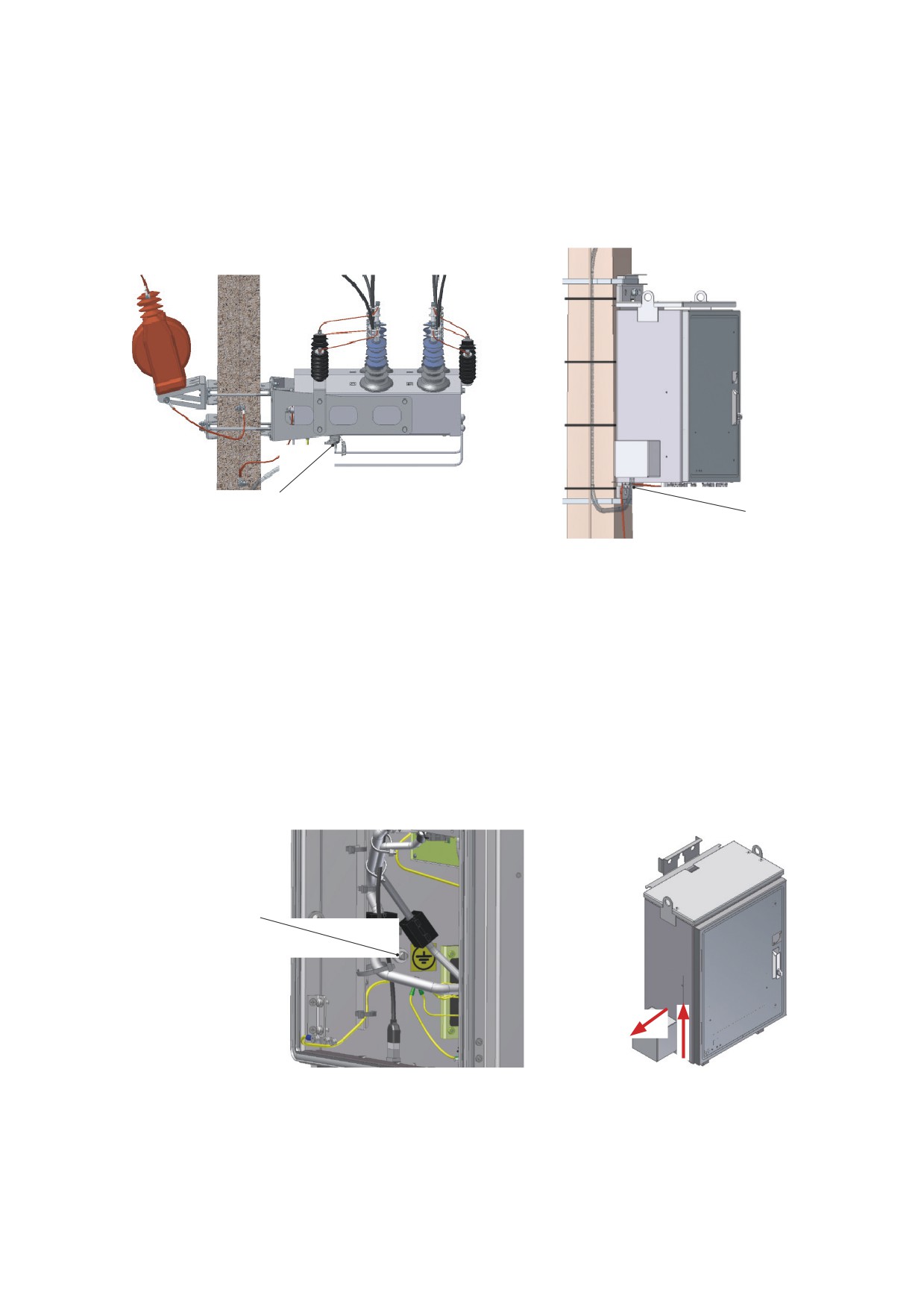

Рис. 7.22. Отсоединение провода заземления
Рис. 7.23. Снятие болтов крепления шкафа
7.2.6 Замена ТСН
Порядок производства работ:
``
отсоединить провода высоковольтной цепи ТСН;
Место крепления
провода ТСН
Рис. 7.24. Отсоединение высоковольтных цепей ТСН
84
``
отсоединить провода от вторичных цепей ТСН;
``
открутить болтовые соединения в нижнем ряду. Ослабить болтовые соединения в
верхнем ряду;
ТСН
Болт M10х25 (4 шт.)
Шайба плоская ø10 (4 шт.)
Шайба пружинная ø10 (4 шт.)

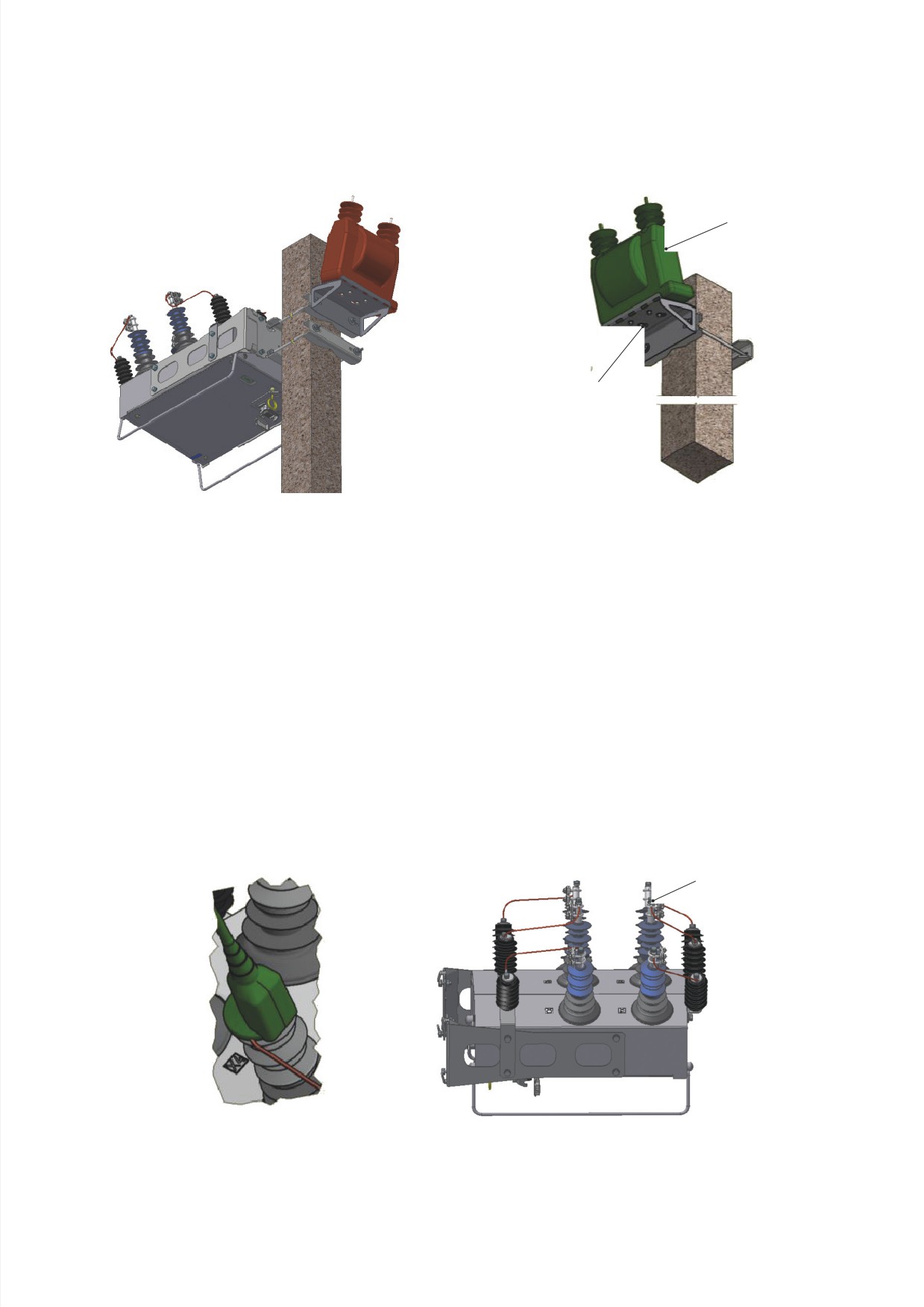

Рис. 7.25. Открутить болтовые соединения
``
снять трансформатор;
``
выполнить установку нового ТСН в обратном порядке. Перед установкой ТСН выпол
нить испытания в соответствии с требованиями завода-изготовителя.
7.2.7 Замена ОПН
Порядок производства работ:
``
поднять силиконовый колпачок с места подключения провода;
``
отключить провод, которым ОПН подключается к линии;
Открутить болт,
снять провод
Рис. 7.26. Поднятие силиконового колпачка
Рис. 7.27. Отсоединение ОПН от высоковольтных
выводов коммутационного модуля
TER_RecDoc_UG_2. Версия 3.1
Раздел 7
85
``
открутить болт крепления ОПН;
Уголок ОПН
Болт M10х16
Шайба ø10
Шайба ø10

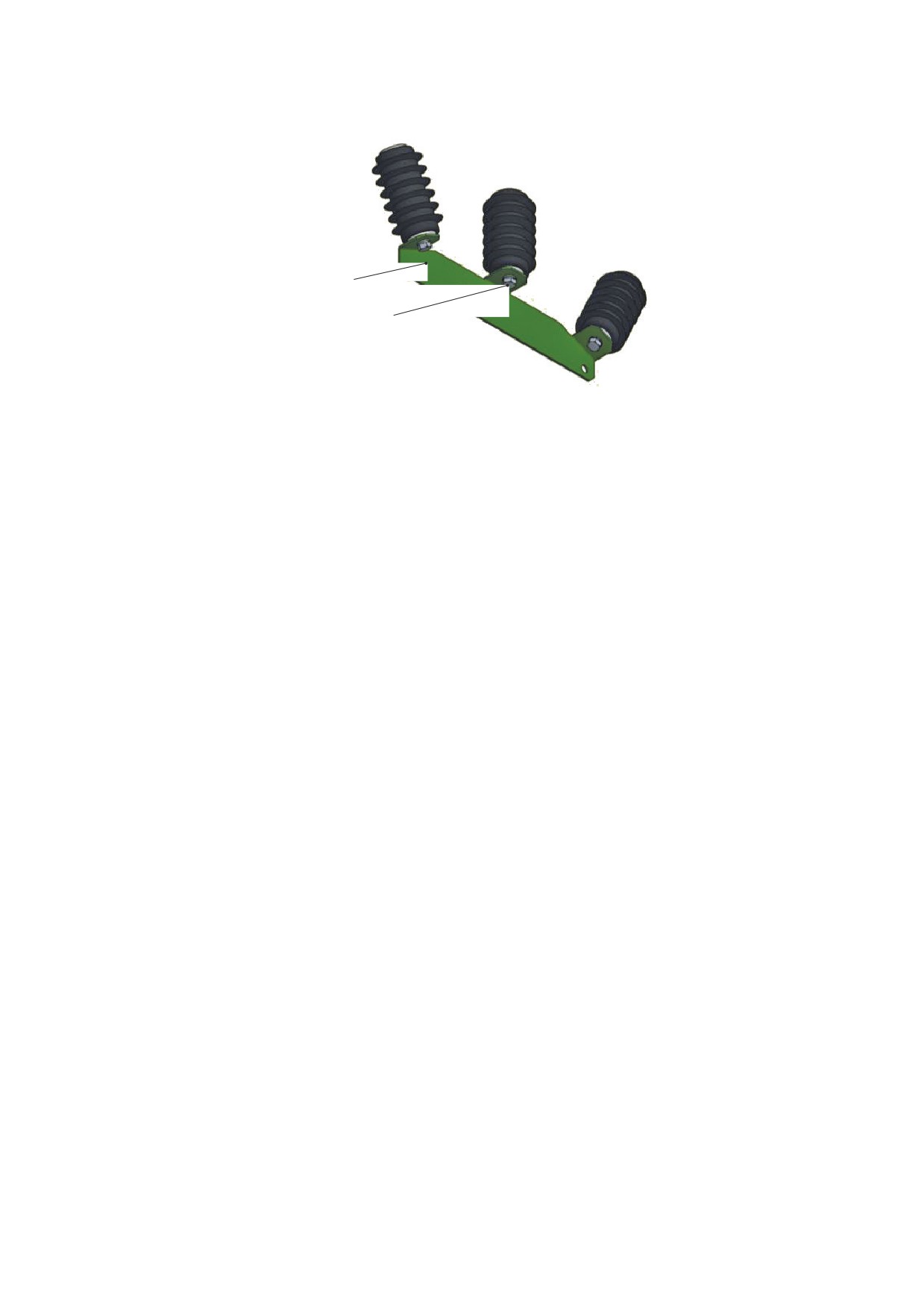

Рис. 7.28. Демонтаж ОПН
``
снять ОПН;
``
выполнить установку нового ОПН в обратном порядке.
8 УТИЛИЗАЦИЯ
Реклоузер TER_Rec15_Al1_L5 не представляет опасности для окружающей среды и здоровья
людей, не содержит драгоценных металлов и после окончания срока службы утилизируется
как бытовые отходы.
