REC15 ВАКУУМНЫЙ РЕКЛОУЗЕР. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИ (Версия 3.1) - часть 2
Журнал
Журнал
Режим
Кнопка
Кнопка
неисправностей
событий
управления
«Включить»
«Отключить»
Клавиши навигации
меню управления
Включение панели
управления
Управление меню
Регулирование
контрастности
Ввод/вывод АПВ
Ввод/вывод РЗА
Ввод/вывод режима
работы на линии
Ввод/вывод
питания УС
Ввод/вывод АВР
Ввод/вывод ОЗЗ
Выбор активной
Подключение USB
группы РЗА

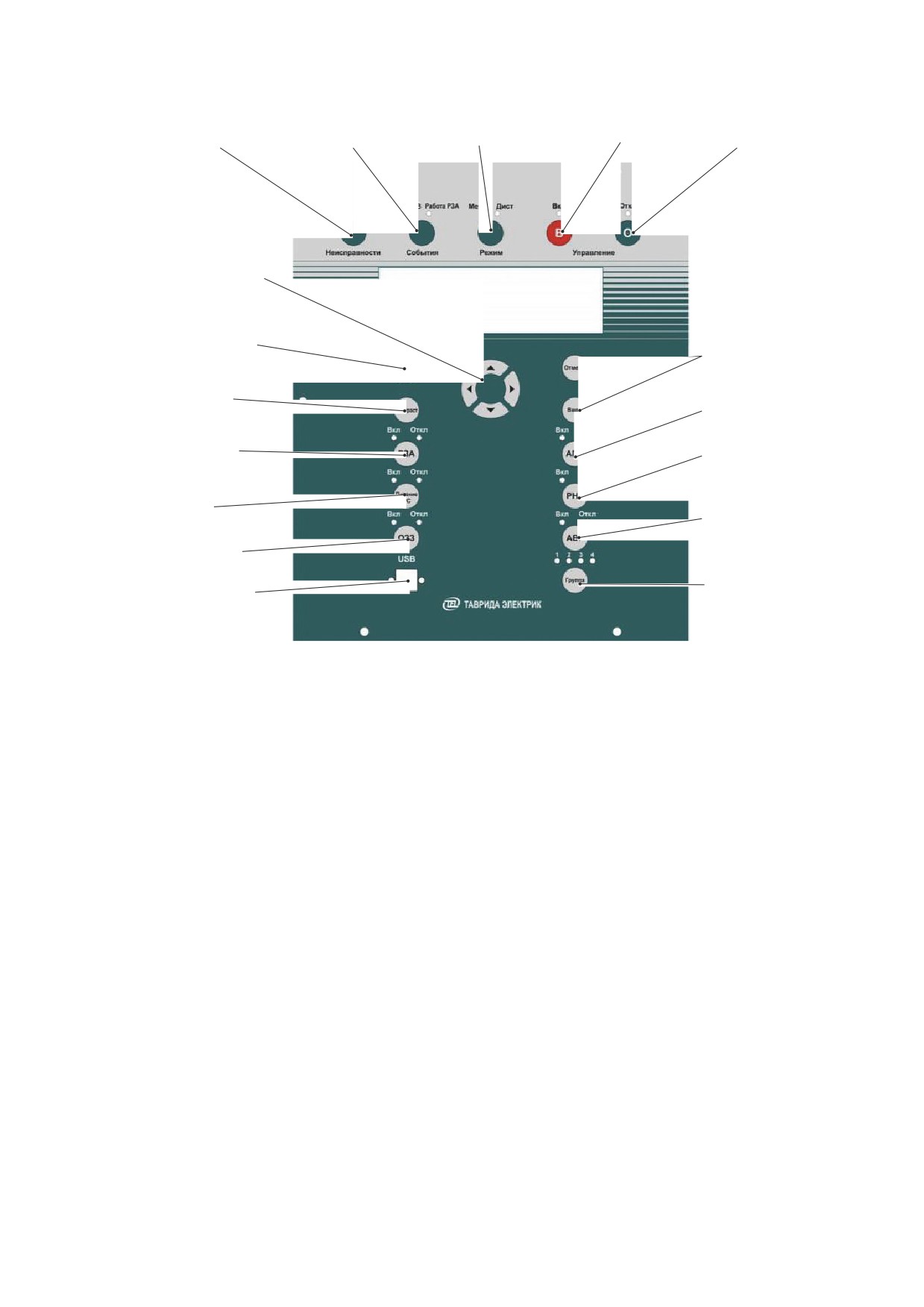

Рис. 4.1. Панель управления
Структура меню панели управления построена по иерархическому принципу. Переход по
меню осуществляется с помощью клавиш навигации. При нажатии на кнопку «Ввод» вы
полняется переход на один уровень вниз. При нажатии на кнопку «Отмена» выполняется
переход на один уровень вверх.
26

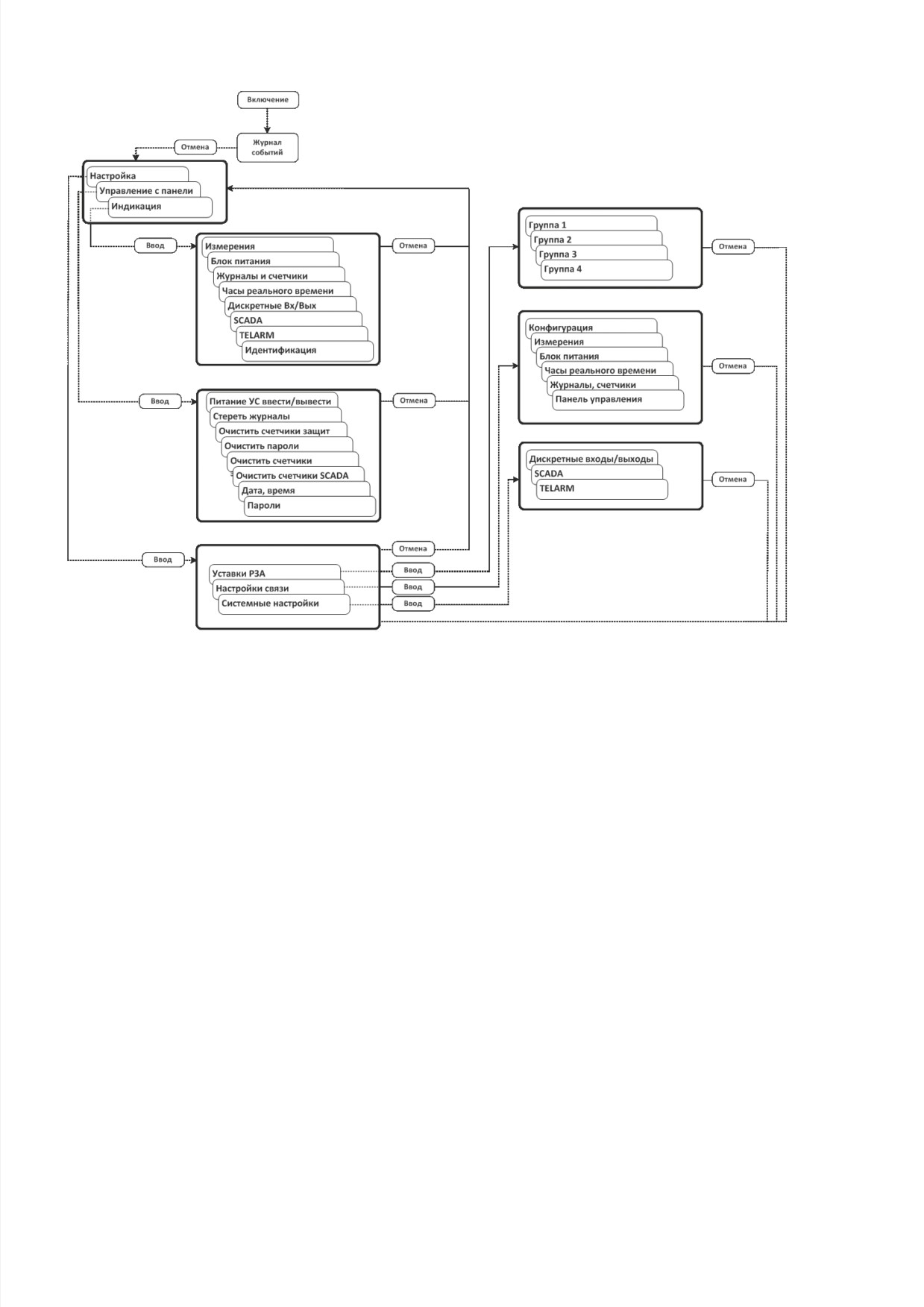

Рис. 4.2. Структура меню панели управления
4.1.3 TELARM Basic
TELARM Basic - программное обеспечение, предназначенное для работы в режиме мест
ного управления (непосредственно рядом с реклоузером), и выполнения функций:
``
управления;
``
изменения настроек;
``
просмотра журналов и данных измерений, сигнализации.
В качестве канала передачи данных TELARM Basic используются:
``
Bluetooth-соединение;
``
USB-соединение;
``
RS232 (проводное соединение).
Интерфейс TELARM Basic представляет собой таблицу, которая содержит перечень
реклоузеров.
TER_RecDoc_UG_2. Версия 3.1
Раздел 4
27

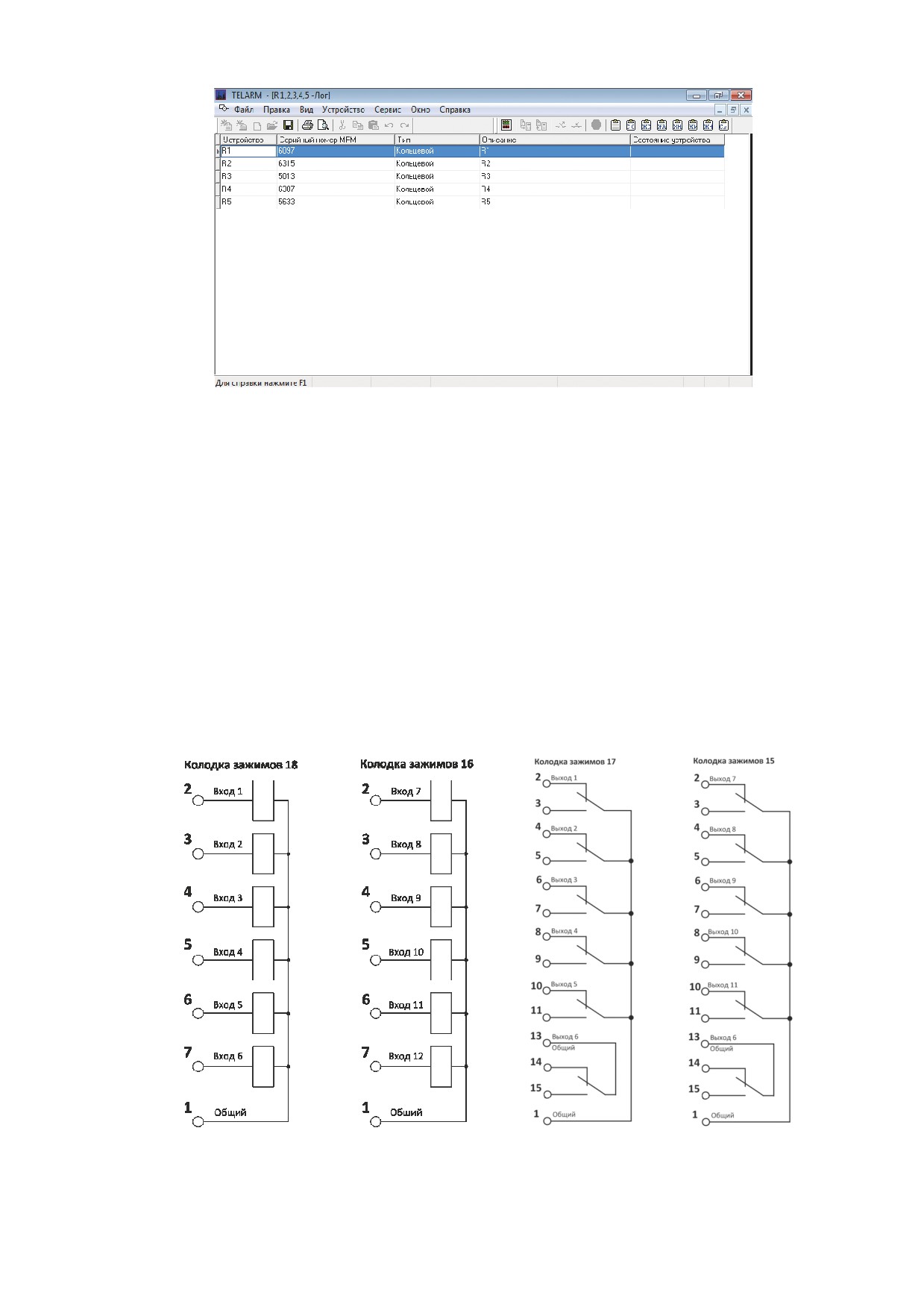

Рис. 4.3. Интерфейс TELARM Basic
Подробное описание программного обеспечения приведено в руководстве пользователя
TELARM Basic.
4.1.4 Модуль дискретных входов/выходов
Модуль дискретных входов/выходов предназначен для:
``
выполнения функций управления, ввода/вывода защит с помощью входных реле;
``
сигнализации с помощью контактов.
Схемы входов/выходов МДВВ приведены на рис. 4.4 и рис. 4.5.
Рис. 4.4. Входы управления
Рис. 4.5. Дискретные выходы
28
4.2 ОПЕРАТИВНЫЕ ПЕРЕК ЛЮЧЕНИЯ
4.2.1 Переключения с панели управления
4.2.1.1 Включение
Перевести реклоузер в режим местного управления:
1. Нажать кнопку «Режим» на панели управления.
2. Убедиться, что загорелся индикатор «Местн».
Для выполнения операции включения:
1. Нажать кнопку «Включить».
2. Убедиться, что реклоузер выполнил команду:
``

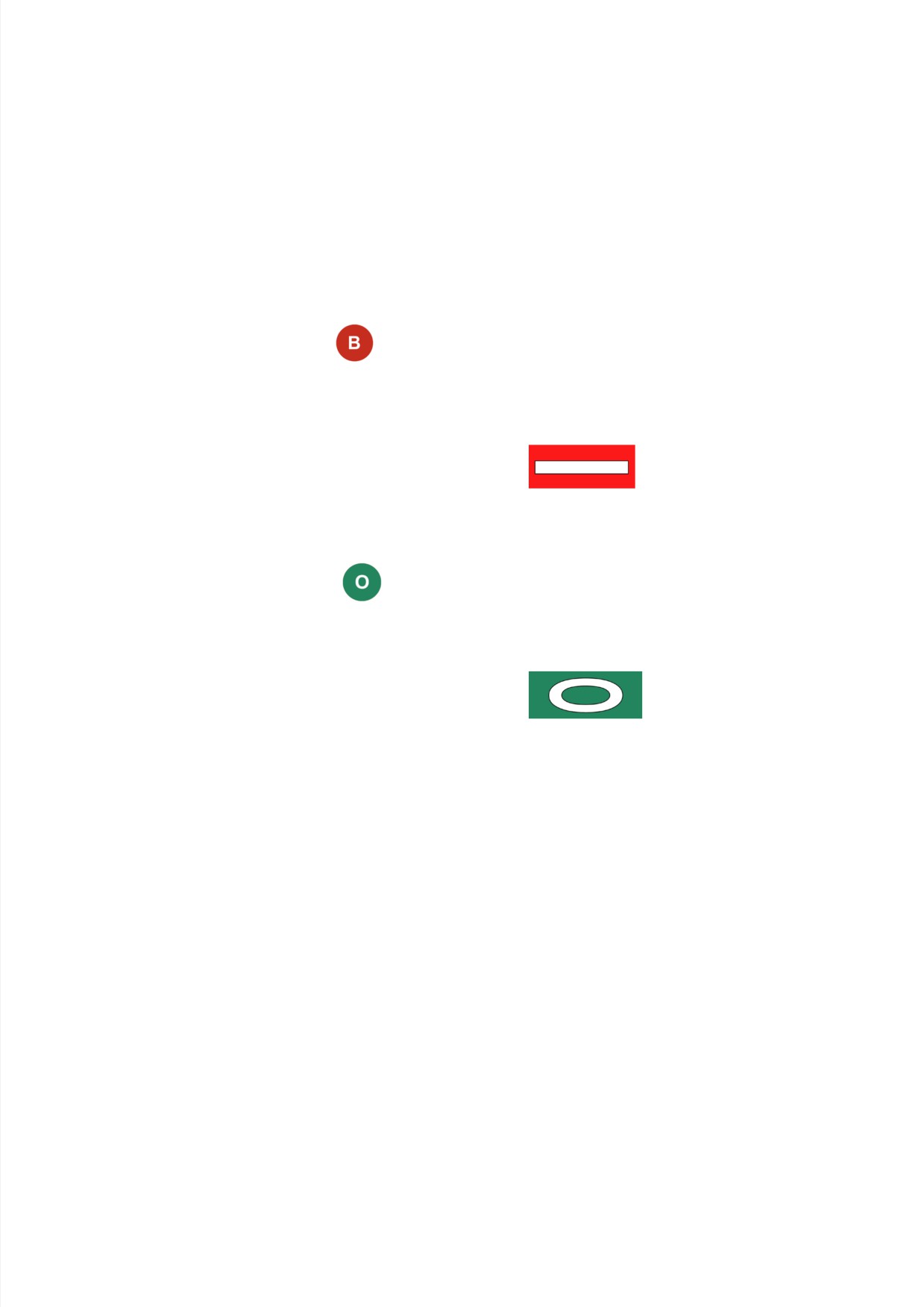

загорелся индикатор «Вкл» на панели управления;
``
положение указателя главных
контактов коммутационного модуля соответствует
4.2.1.2 Отключение
Для выполнения операции отключения:
1. Нажать кнопку «Отключить».
2. Убедиться, что реклоузер выполнил команду:
``
загорелся индикатор «Откл» на панели управления;
``
положение указателя главных
контактов коммутационного модуля соответствует
4.2.2 Переключения из TELARM Basic
4.2.2.1 Последовательность действий
Для управления через TELARM Basic требуется:
1. Подключиться к реклоузеру по Bluetooth, USB.
2. Проверить режим управления реклоузером.
3. Выполнить команду управления.
4.2.2.2 Подключение по USB
Последовательность действий:
1. Соединить USB-кабелем USB-порт персонального компьютера с установленным про
граммным обеспечением TELARM Basic и USB-порт шкафа управления. После подклю
чения в «Диспетчере устройств» должно появиться устройство RC/TEL-02. Если драйвер
соединения с реклоузером не установлен, то его требуется установить. Адрес с файла
ми драйвера: «Папка установки TELARM\Tavrida Electric\TELARM\RC02\usbdrv».
TER_RecDoc_UG_2. Версия 3.1
Раздел 4
29
2. В настройках TELARM установить тип подключения USB.

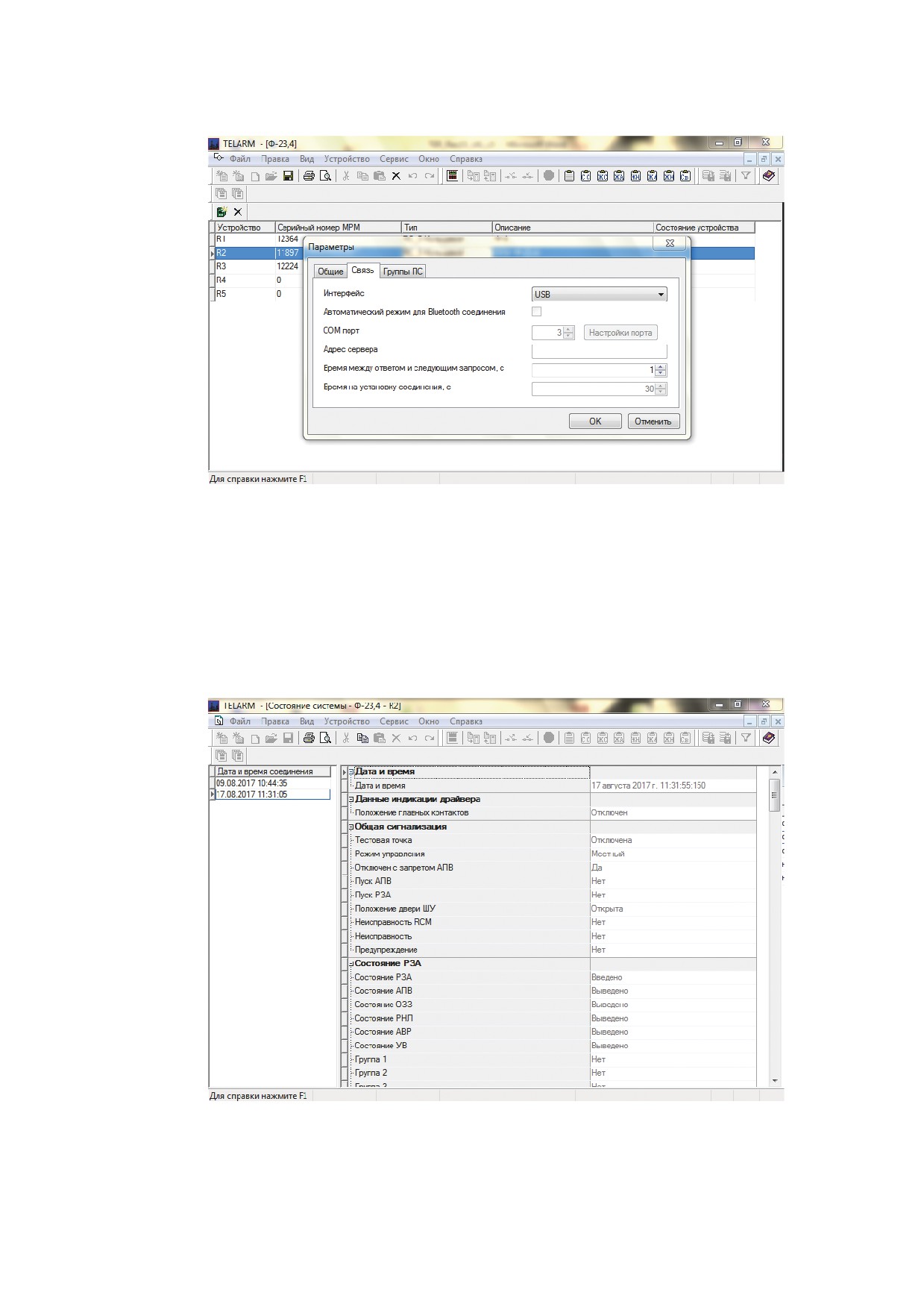

Рис. 4.6. Выбор типа соединения USB
3. Проверить соответствие серийных номеров устройств в TELARM и в шкафу
управления.
В TELARM значение серийного номера реклоузера находится в системных настройках,
системных параметрах.
Рис. 4.7. TELARM. Задание серийного номера
30
В меню панели управления серийный номер располагается по адресу:

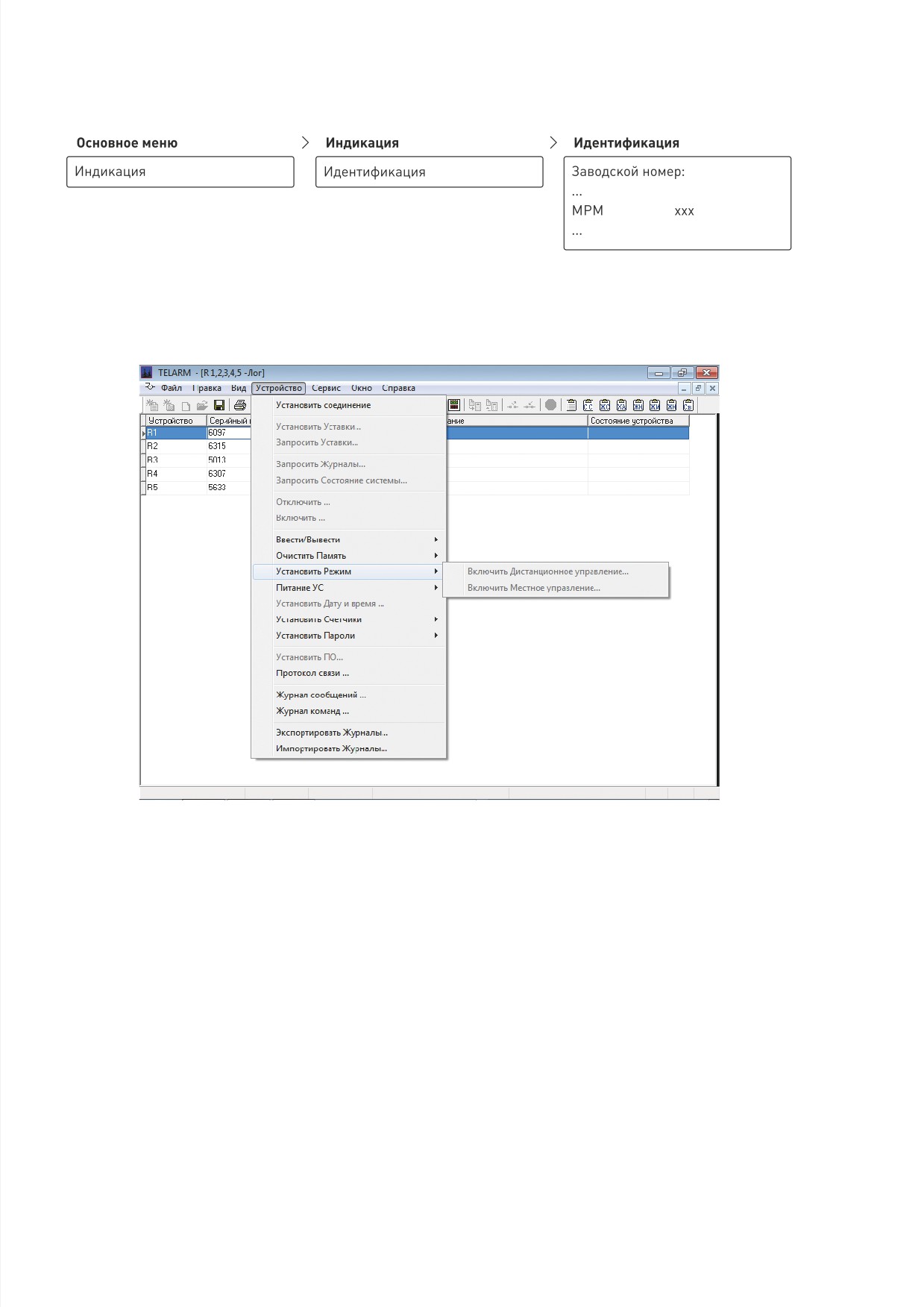

Рис. 4.8. Панель управления. Серийный номер
4. Выполнить команду «Устройство/Установить соединение».
Рис. 4.9. Команда «Установить соединение»
4.2.2.3 Подключение по Bluetooth
Последовательность действий:
1. Включить Bluetooth передатчик на персональном компьютере (ноутбуке).
2. Выполнить поиск устройств. После поиска в списке устройств должно появиться
устройство с именем «RC/TEL + серийный номер микропроцессорного модуля».
3. Убедиться, что серийный номер реклоузера, к которому требуется подключиться,
соответствует найденному при поиске устройств.
4. Выполнить команду «Подключиться». При запросе пароля ввести «5555» (четыре
пятерки).
TER_RecDoc_UG_2. Версия 3.1
Раздел 4
31
5. После подключения посмотреть в «Диспетчере устройств» номер присвоенного
com-порта.
6. В настройках TELARM установить тип соединения Bluetooth. В поле сom-порт вписать
номер, полученный в «Диспетчере устройств».

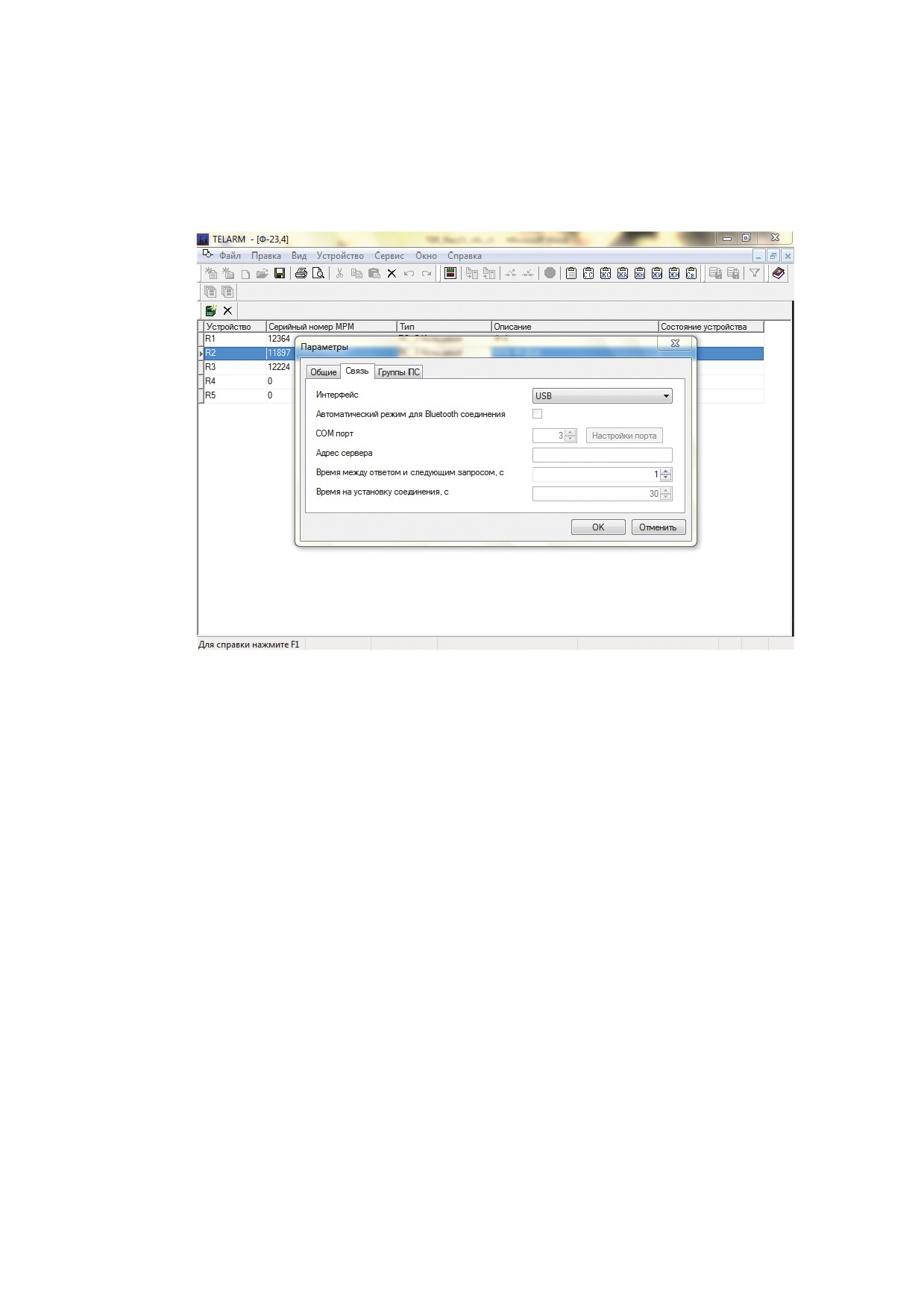

Рис. 4.10. Настройка соединения
7. Выполнить команду «Устройство/установить соединение» (рис. 4.9).
4.2.2.4 Контроль режима управления
Последовательность действий:
1. Выполнить команду «Устройство/Запросить состояние системы».
2. Выполнить команду «Устройство/Протокол связи».
32

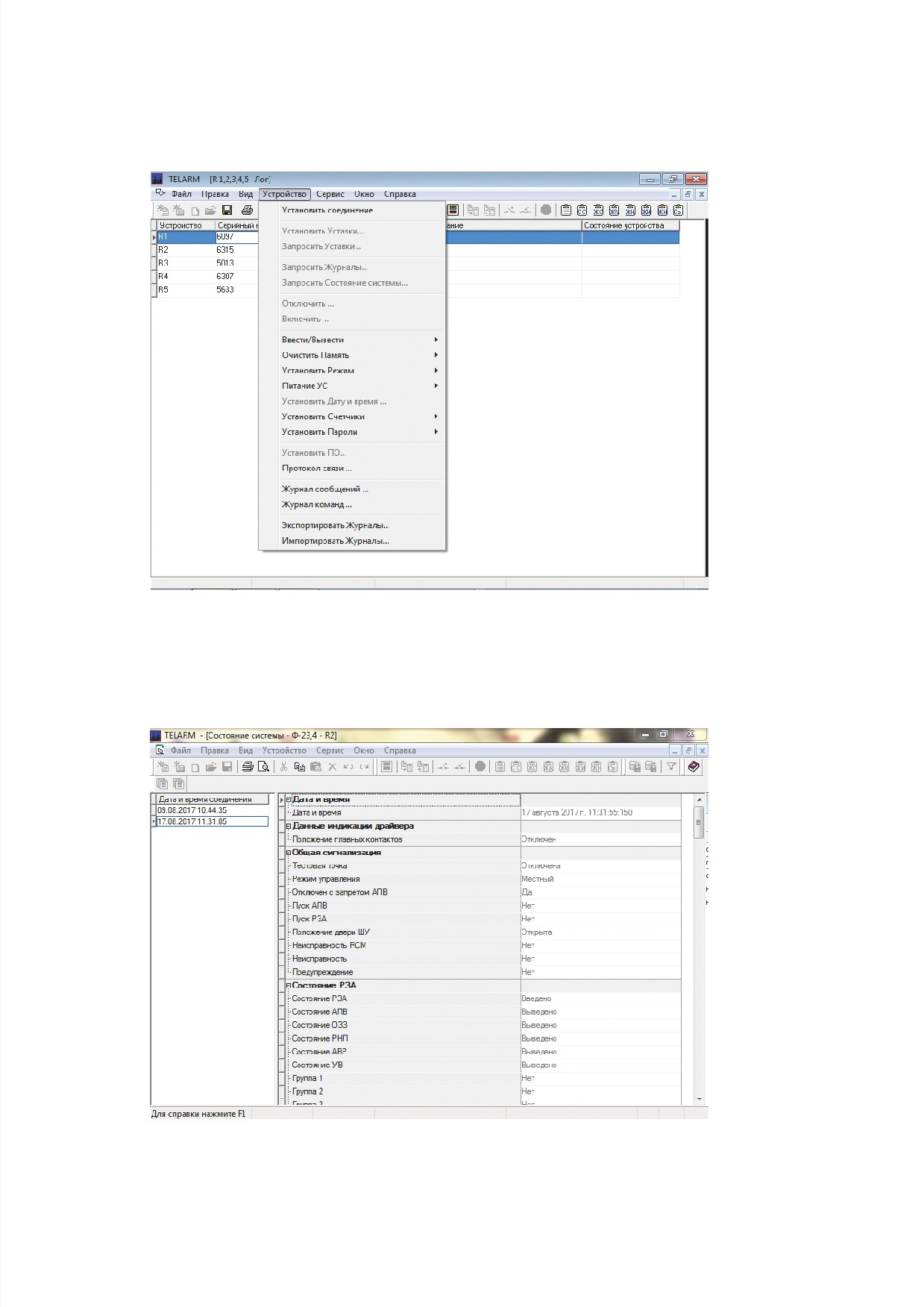

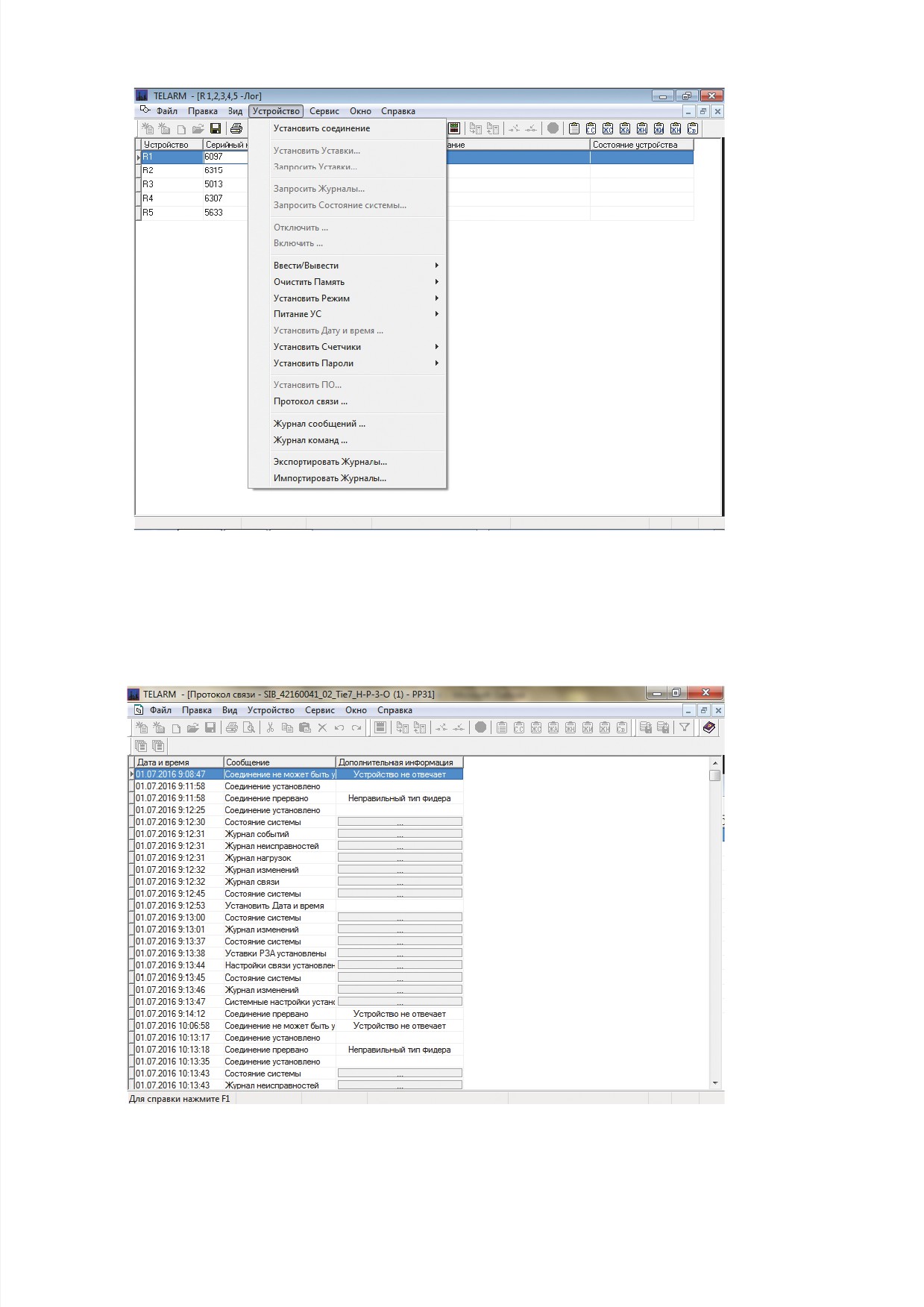

Рис. 4.11. Запрос состояния системы, протокола связи
3. Выбрать в протоколе связи состояние системы, соответствующее времени запроса.
Рис. 4.12. Выбор состояния системы в протоколе связи
TER_RecDoc_UG_2. Версия 3.1
Раздел 4
33
4. Убедиться, что режим установлен местный режим управления.

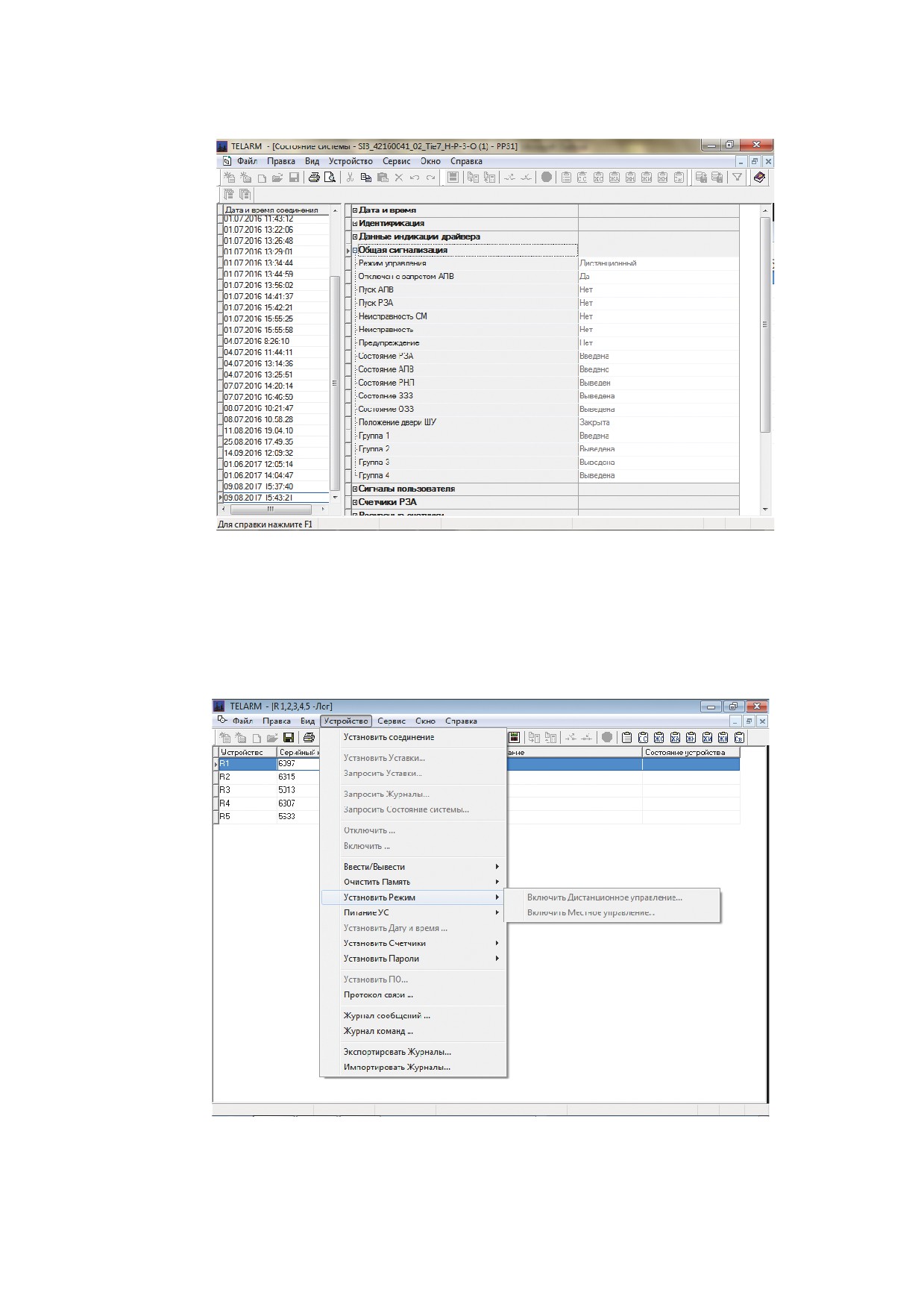

Рис. 4.13. Контроль местного режима управления
5. Если установлен дистанционный режим, то выполнить команду
«Управление\Установить режим\Включить местное управление».
Рис. 4.14. Включение местного режима управления
34
4.2.2.5 Выполнение команд «Включить»/ «Отключить»
Выполнить команду «Устройство/Включить или Отключить».
Рис. 4.15. Исполнение команды
Убедиться, что реклоузер выполнил команду управления по состоянию системы.
Рис. 4.16. Контроль исполнения команды управления
TER_RecDoc_UG_2. Версия 3.1
Раздел 4
35
4.2.3 Переключения через модуль
дискретных входов/выходов
Последовательность действий:
1. Убедиться, что один из входов настроен
на выполнение команды «Включить»
или «Отключить».
2. Подать на общий вход платы МДВВ «-»,

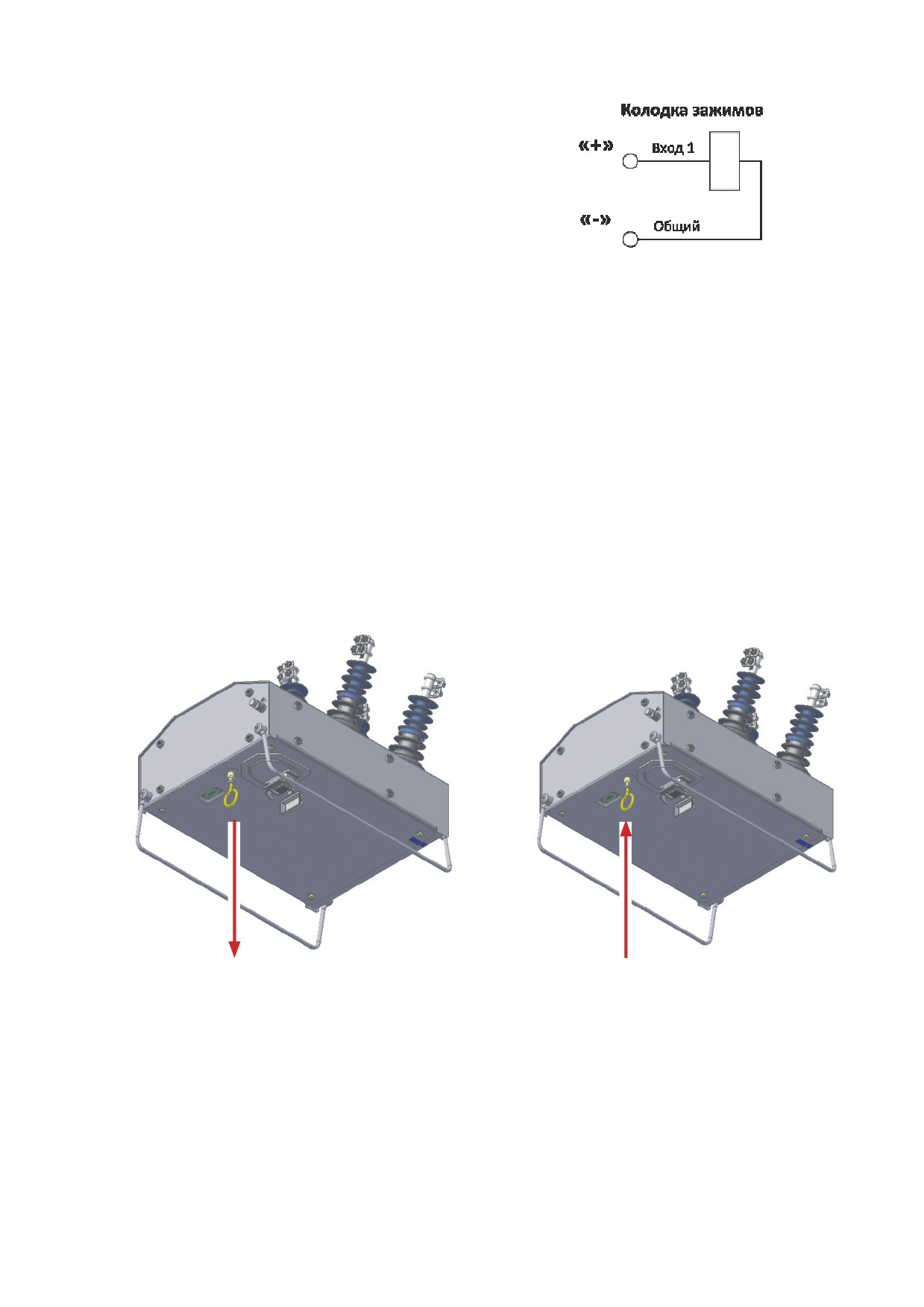

Рис. 4.17. Пример управления через МДВВ
на вход N «+».
Уровень напряжения должен соответствовать типу МДВВ:
``
от 12 до 60В для IOM-12/60-02;
``
от 100 до 220В для IOM-100/250-02.
4.2.4 Ручное отключение, механическая блокировка
Для ручного отключения требуется потянуть вниз с помощью оперативной штанги за
кольцо ручного отключения. При этом произойдет отключение коммутационного моду
ля, если он был включен. В таком состоянии включение коммутационного модуля будет
заблокировано. Если коммутационный модуль находился в отключенном состоянии, то
он перейдет в режим электрической и механической блокировки.
Рис. 4.18. Ручное отключение.
Рис. 4.19. Вывод из режима
Механическая блокировка
механической блокировки
Для выхода из режима механической блокировки требуется с помощью оперативной
штанги кольцо ручного отключения вернуть в исходное состояние.
36
4.2.5 Переключения из SCADA
Производится в соответствии с руководством по эксплуатации на систему телемеханики,
которая эксплуатируется вместе с реклоузером.
4.3 ИЗМЕНЕНИЕ НАСТРОЕК
4.3.1 Рекомендации по изменению настроек
ВНИМАНИЕ!
Реклоузер TER_Rec15_Al1_L5 поставляется настроенным и протестированным
согласно проекту применения.
При изменении настроек защит и автоматики следует обратиться в компанию
«Таврида Электрик» для повторного тестирования измененных уставок.
4.3.2 Перечень возможных настроек
4.3.2.1 Защита и автоматика
Таблица 4.1. Защиты от междуфазных КЗ
Параметры
Значение параметра
МТЗ1,
ВТХ
Тип ВТХ
TD/TEL A/TEL I/ANSI/IEC
МТЗ2
IСР , A
Ток срабатывания
10-6000
tСР , с
Время срабатывания
0-100 (TEL I: 0,05-100)
МТЗ3
Режим работы
Введено/Выведено
ВТХ
Тип ВТХ
TD
IСР , A
Ток срабатывания
40-6000
tСР , с
Время срабатывания
0-2
TER_RecDoc_UG_2. Версия 3.1
Раздел 4
37
Таблица 4.2. Автоматическое повторное включение с пуском от МТЗ
Параметры
Значение параметров
Нормальный/Rezip/Координация
Режим работы
последовательности зон
Nt
Число отключений до запрета
1/2/3/4
АПВ
Nhs
Число отключений от МТЗ3 до
1/2/3/4
запрета АПВ
Карта АПВ
4 отключения до запрета АПВ: ББББ/БББМ/
ББММ/БМММ/ММММ/МММБ/ММББ/МБББ/
ББМБ/БМББ/БММБ
3 отключения до запрета АПВ: БББ/ББМ/
БММ/МММ/ММБ/МББ/БМБ
2 отключения до запрета АПВ: ББ/БМ/ММ/МБ
1 отключение до запрета АПВ: Б/М
Режим первого включения
Нормальный/Ускорение/Замедление
t
, с
Выдержка времени АПВ1
0,1-1800
АПВ1
t
, с
Выдержка времени АПВ2
1-1800
АПВ1
t
, с
Выдержка времени АПВ3
1-1800
АПВ1
t
, с
Время подготовки АПВ
1-180
СБР
Nt
Число отключений до запрета
2/3/4
АПВ
Nhs
Число отключений от МТЗ3
1/2/3/4
до запрета АПВ
Карта АПВ
4 отключения до запрета АПВ: МММБ
3 отключения до запрета АПВ: ММБ
2 отключения до запрета АПВ: МБ
Режим первого включения
Ускорение
t
, c
Выдержка времени АПВ1
0,2-1800
АПВ1
t
, c
Выдержка времени АПВ2
1-1800
АПВ1
t
, c
Выдержка времени АПВ3
1-1800
АПВ1
t
, c
Время сброса АПВ
1-180
СБР
38
Примечания:
1. Б (быстрое отключение) - условное наименование ступени МТЗ-2.
2. М (замедленное отключение) - условное наименование ступени МТЗ-1.
3. Количество отключений МТЗ-3 до запрета АПВ не может быть больше общего количе
ства отключений до запрета АПВ.
4. Режим первого включения:
``
нормальный - в соответствии с картой АПВ;
``
ускоренный - при пуске защиты работает МТЗ-2. Если пуска защит нет, возврат
к карте АПВ;
``
замедленный - при пуске защиты работает МТЗ-1. Если пуска защит нет, возврат
к карте АПВ.
5. Координация последовательности зон определяет переход по карте АПВ:
``
введено - переход по карте АПВ по факту пуска и возврата защит;
``
выведено - переход по карте АПВ по факту пуска, работы защиты, отключения ком
мутационного модуля и возврата.
Таблица 4.3. Защита от однофазных замыканий на землю
Параметры
Применимые значения
Режим работы
Выведено/На сигнал/Отключить
Способ определения неисправности
Токовая
Направленная
ВТХ
TD/TEL I
TD
Ta, º
Угол максимальной
na
0 - 359
чувствительности
IСР, A
Ток срабатывания
1-80
TD
ОЗЗ
tСР, с
Время срабатывания
0,1-100
N
Количество секций
1/2/3
ТМАКС, с
Максимальное время
0,1-100
Т1, с
Первое промежуточное время
0,1-100
TEL I
Т2, с
Второе промежуточное время
0,1-100
Минимальное время
0,1-100
ТМИН,с
TER_RecDoc_UG_2. Версия 3.1
Раздел 4
39
4.3
Параметры
Применимые значения
IСР, A
Ток срабатывания
1-80
I1, A
Первый промежуточный ток
1-6000
I2, A
Второй промежуточный ток
1-6000
ОЗЗ
TEL I
IМАКС, A
Максимальный ток
1-6000
IАС1, A
Асимптота первой секции
1-80
IАС2, A
Асимптота второй секции
1-6000
IАС3, A
Асимптота третьей секции
1-6000
Таблица 4.4. Автоматическое повторное включение ОЗЗ
Параметры
Применимые значения
Nt
Число отключений до запрета АПВ
1/2/3/4
tАПВ1, c
Выдержка времени АПВ1
0,1-180
АПВ
tАПВ1, c
Выдержка времени АПВ2
1-180
ОЗЗ
tАПВ1, c
Выдержка времени АПВ3
1-180
tСБР, c
Время сброса АПВ
1-180
Таблица 4.5. Защита минимального напряжения
Параметры
Применимые значения
Режим работы
Введено/Выведено
ЗМН
UСР, о.е.
Напряжение срабатывания
0,6-1
tСР, с
Время срабатывания
0,1-100
Таблица 4.6. Автоматическое повторное включение от ЗМН
Параметры
Применимые значения
Nt
Число отключений до запрета АПВ
1/2
АПВ
ЗМН
tАПВ1, с
Выдержка времени АПВ, с
0,1-180
40
Таблица 4.7. Защита от повышения напряжения
Параметры
Применимые значения
Режим работы
Введено/Выведено
ЗПН
UСР, о.е.
Напряжение срабатывания
1-1,4
TСР, с
Время срабатывания
0,1-100
Примечание: напряжение срабатывания отсчитывается от значения напряжения прямой
последовательности U1. Численное значение напряжения отсчитывается от номинально
го, указанного в системных настройках.
Таблица 4.8. Автоматическое повторное включение от ЗПН
Параметры
Применимые значения
Nt
Число отключений до запрета АПВ
1/2
АПВ
ЗПН
t
, с
Выдержка времени АПВ, с
0,1-300
АПВ1
Таблица 4.9. Автоматическая частотная разгрузка
Параметры
Применимые значения
Режим работы
Введено/Выведено
45-50 Гц при FНОМ = 50 Гц
АЧР
FСР, Гц
Частота срабатывания
55-60 Гц при FНОМ = 60 Гц
t
, с
Время срабатывания
0,1-180
СР
Таблица 4.10. Частотное АПВ
Параметры
Применимые значения
Nt
Число отключений до запрета АПВ
1/2
ЧАПВ
t
, с
Выдержка времени АПВ, с
0,1-180
АПВ1
Таблица 4.11. Защита от повышения частоты
Параметры
Значение параметров
Режим работы
Введено/Выведено
50-55 Гц при FНОМ = 50 Гц
ЗПЧ
FСР, Гц
Частота срабатывания
60-65 Гц при FНОМ = 60 Гц
t
Время срабатывания
0,1-100
СР, с
TER_RecDoc_UG_2. Версия 3.1
Раздел 4
41
Таблица 4.12. Автоматическое повторное включение от ЗПЧ
Параметры
Значение параметров
Nt
Число отключений до запрета АПВ
1/2
АПВ
ЗПЧ
tАПВ1, с
Выдержка времени АПВ, с
0,1-180
Таблица 4.13. Включение на холодную нагрузку
Параметры
Применимые значения
TРАС, мин
Время распознавания
0-60
ВХН
TСБР, мин
Время сброса
1-400
OCLM
Коэффициент холодной нагрузки
1-2
Таблица 4.14. Защита от обрыва фазы по напряжению обратной последовательности
Параметры
Применимые значения
Режим работы
Введено/Выведено
ЗОФ U2
Кратность U2 к U1, о.е.
0,05-1
tСР, с
Время срабатывания
0,1-100
Таблица 4.15. Защита от обрыва фазы по току обратной последовательности
Параметры
Применимые значения
Режим работы
Введено/Выведено
ЗОФ I2
Кратность I2 к I1 , о.е.
0,05-1
tСР, с
Время срабатывания
0,1-300
Таблица 4.16. Максимальная токовая защита режима «Работа на линии»
Параметры
Применимые значения
IСР, A
Ток срабатывания
10-1280
РНЛ
МТЗ
tСР, с
Время срабатывания
0-2
IСР, A
Ток срабатывания
4-1280
РНЛ
ЗЗЗ
tСР, с
Время срабатывания
0-2
42
Таблица 4.17. Контроль напряжения
Параметры
Применимые значения
Контроль напряжения U2
Введено/Выведено
Контроль напряжения 3U0
Введено/Выведено
Контроль повышения напряжения
Введено/Выведено
Контроль снижения напряжения
Введено/Выведено
Контроль снижения частоты
Введено/Выведено
Контроль повышения частоты
Введено/Выведено
Блокировка включения
Введено/Выведено
Кратность U2 к U1, о.е.
0,05-1
КН
Кратность 3U0 к U1, о.е.
0,05-1
Uмакс, о.е.
Максимальное напряжение
1-1,3
срабатывания
Uмин, о.е.
Минимальное напряжение
0,6-1
срабатывания
45-49,99 Гц при FНОМ = 50 Гц
Fмин, Гц
Минимальная частота срабатывания
55-59,99 Гц при FНОМ = 60 Гц
50,01-55 Гц при FНОМ = 50 Гц
Fмакс, Гц
Максимальная частота срабатывания
60,01-65 Гц при FНОМ = 60 Гц
Примечание: блокировка включения действует на запрет любого включения, даже с
панели управления, если параметры напряжения не соответствуют контролируемым
параметрам.
Таблица 4.18. Автоматическое включение резерва
Параметры
Применимые значения
Выведено/Обе стороны/
Режим работы
Сторона+/Сторона-
АВР
tСР +, с
Время срабатывания +
0,1-180
tСР -, с
Время срабатывания -
0,1-180
Таблица 4.19. Сброс АПВ
Параметры
Применимые значения
Время сброса АПВ, мин
1-360
TER_RecDoc_UG_2. Версия 3.1
Раздел 4
43
Таблица 4.20. Отключение близких КЗ
Параметры
Применимые значения
БКЗ
IСР, А
Ток срабатывания
20-6000
Таблица 4.21. Защита от потери питания
Параметры
Значения
Режим работы
Введено/Выведено
ЗПП
tЗПП, с
Время срабатывания, с
0,1-100
Таблица 4.22. Автоматическое повторное включение от ЗПП
Параметры
Значение параметров
Режим работы
Нормальный/Rezip
Nt
Число отключений до запрета АПВ
1/2
Нормальный
АПВ
tАПВ1, с
Выдержка времени АПВ, с
0,1-180
ЗПП
Nt
Число отключений до запрета АПВ
2
Rezip
tАПВ1, с
Выдержка времени АПВ, с
0,2-180
Таблица 4.23. Детектор источника
Параметры
Применимые значения
ДИ
Режим работы
Введено/Выведено
Таблица 4.24. Параметры УВ
Параметры
Значение параметров
Максимальная разность напряжений (dU), о.е.
0,01 - 0,30
Индикатор
синхронизации
Максимальная разность углов (dP), º
5 - 90
Наличие напряжения со стороны «+», отсутствие на
Введено / Выведено
пряжения со стороны «-» (режим УВ: + есть, - нет)
УВ
Наличие напряжения со стороны «-», отсутствие на
Условие
Введено / Выведено
пряжения со стороны «+» (режим УВ: + нет, - есть)
включения
Отсутствие напряжения (режим УВ: + нет, - нет)
Введено / Выведено
Параллельная работа (режим УВ: + есть, - есть)
Введено / Выведено
44
4.3.2.2 Связь, передача данных
Таблица 4.25. SCADA. Порт и модем. Настройки RS232
Уставка
Применимые значения
Прямое соединение / RS485-RS232 конвертор /
УС
GSM модем / Телефонный модем/ Радио модем
Таблица 4.26. SCADA. Порт и модем. Настройки RS232
Уставка
Значения
Скорость передачи, бод
1200-115200
Тип дуплекса
Полный/полудуплекс
Контроль четности
Да, нет
Стоп-биты
1,0
Режим DTR
Игнорировать/управление
Уровень включения DTR
Высокий/низкий
Время низкого уровня DTR, мс
50-4750
Режим RTS
Игнорирование/управление потоком/ управление РТТ
Уровень включения RTS
Высокий, низкий
Режим DSR
Игнорировать/монитор высокого/монитор низкого
Режим CTS
Игнорировать/монитор высокого/монитор низкого
Режим DCD
Игнорировать/монитор высокого/монитор низкого го
Время спада DCD, мс
0-3460
Время неактивности, с
0-600
Задержка передачи, мс
0-4240
Время перед передачей, мс
0-5000
Время после передачи , мс
0-5000
Контроль питания УС
Введено/выведено
Режим CA
Введено/выведено
CA мин. время ожидания, с
0-34540
CA макс. случайная задержка, с
0-120000
TER_RecDoc_UG_2. Версия 3.1
Раздел 4
45
Таблица 4.27. SCADA. Порт и модем. Настройки радиомодема
Уставка
Применимые значения
Преамбула
Введено / Выведено
Символ преамбула
0-255 (0x00-0xFF)
Последний символ преамбула
0-255 (0x00-0xFF)
Количество повторений
0-25
Таблица 4.28. SCADA. Порт и модем. Настройки GSM модема
Уставка
Применимые значения
Интервал автодозвона, с
0-255
Префикс набора 1, символов
0-32
Префикс набора 2, символов
0-32
Префикс набора 3, символов
0-32
Префикс набора 4, символов
0-32
Префикс набора 5, символов
0-32
Строка инициализации, символов
0-32
Команда подключения, символов
0-32
Команда отбоя, символов
0-32
Автоответ включен, символов
0-32
Тайм-аут соединения, с
0-255
Время ответа, с
0-255
Защита соединения
Введено/выведено
Доверительный номер 1, символов
0-32
Доверительный номер 2, символов
0-32
Доверительный номер 3, символов
0-32
Доверительный номер 4, символов
0-32
Доверительный номер 5, символов
0-32
46
Таблица 4.29. SCADA. Протокол
Уставка
Применимые значения
Протокол SCADA
DNP3, Modbus, IEC 60870-104
Таблица 4.30. SCADA. Настройки DNP3
Уставка
Применимые значения
Канальный уровень
Адрес ведущего устройства
0-65534
Адрес ведомого устройства
0-65534
Режим подтверждения
Никогда/Иногда/Всегда
Тайм-аут подтверждения, с
0-60
Максимум повторных попыток
0-255
Максимальный размер фрейма
64-292
Проверка адреса мастера
Введено/Выведено
Самоадресация
Введено/Выведено
Прикладной уровень
Режим подтверждения
События/События и мультифрагменты
Тайм-аут подтверждения, с
0-3600
Максимальный размер фрагмента, байт
512-4096
Время синхронизации времени, мин
0-64800
Задержка холодного рестарта, мс
0-65530
Задержка теплого рестарта, мс
0-65530
Незапрашиваемые ответы
Режим незапрашиваемых ответов
Введено/выведено
Задержка на время повтора передачи, с
1-255
Число повторных попыток
1-255
Офлайновый интервал, с
1-255
Пороговый уровень для класса 1
1-255
Пороговый уровень для класса 2
1-255
Пороговый уровень для класса 3
1-255
TER_RecDoc_UG_2. Версия 3.1
Раздел 4
47
Таблица 4.31. SCADA. Настройки Modbus
Уставка
Применимые значения
Адрес ведомого устройства
0-65534
Режим автоматического тайм-аута
Введено/выведено
Тайм-аут приема, мс
0-65534
Таблица 4.32. SCADA. Настройки IEC104
Уставка
Применимые значения
Канальный уровень
Тайм-аут
1- 255
Т1
1- 255
Т2
1- 255
Т3
1- 255
K
1-32767
W
1-32767
Уровень приложений
Размер буфера событий бинарных точек
50-1000
Размер буфера событий аналоговых точек
50-1000
Адрес ASDU
0-65534
Прием широковещательных сообщений
Введено/выведено
Максимальная длина APDU
0-253
Режим циклической передачи данных
Введено/выведено
Тайм-аут циклической передачи данных, с
0-65534
Режим фонового сканирования
Введено/выведено
Тайм-аут фонового сканирования
0-65534
Тайм-аут SBO
1-60
Период синхронизации, с
0-65534
Допустимая задержка команд с меткой
1-60
времени
48
4.32
Уставка
Применимые значения
Метка времени в событиях одноэлементных
Введено/выведено
точек
Метка времени в обратной информации
Введено/выведено
одноэлементных точек
Метка времени в ответах чтения
Введено/выведено
одноэлементных точек
Метка времени в событиях
Введено/выведено
двухэлементных точек
Метка времени в обратной информации
Введено/выведено
двухэлементных точек
Метка времени в ответах чтения
Введено/выведено
двухэлементных точек
Тип точек измерения
Нормализированные/скаляр/с плавающей запятой
Метка времени в событиях точек измерения
Введено/выведено
Метка времени в ответах точек измерения
Введено/выведено
Метка времени в событиях точек счетчиков
Введено/выведено
Метка времени при опросе счетчиков
Введено/выведено
Таблица 4.33. Соединение с TELARM
Уставка
Применимые значения
GSM Модем
MTU
0-16384
MRU
0-16384
Строка сброса, символов
0-32
Строка инициализации, символов
0-32
SIM баланс, символов
0-32
Порт
Скорость передачи
300-115200
Управление потоком
Введено/выведено
Режим DSR
Игнорировать/монитор высокого/монитор низкого
TER_RecDoc_UG_2. Версия 3.1
Раздел 4
49
4.33
Уставка
Применимые значения
Режим DTR
Игнорировать/монитор высокого/монитор низкого
Время низкого уровня DTR, мс
0-5000
Провайдер
PIN код SIM карты, символов
4
Протокол аутентификации
Pap/chap
Имя пользователя, символов
0-256
Пароль, символов
0-256
Имя точки доступа, символов
0-256
Локальная передача данных
IP адрес
ХХХ.ХХХ.ХХХ.ХХХ
Маска сети
ХХХ.ХХХ.ХХХ.ХХХ
Шлюз
ХХХ.ХХХ.ХХХ.ХХХ
Интернет сервер
IP адрес
ХХХ.ХХХ.ХХХ.ХХХ
TCP порт
0-65535
Таблица 4.34. Дискретные входы/выходы
Уставка
Применимые значения
Общие настройки
Режим работы
Тест/нормальный
Дискретные входы
Отключить
1-12
Включить
1-12
Ввести группу 1
1-12
Ввести группу 2
1-12
Ввести группу 3
1-12
50
содержание ..
1
2
3 ..
