9. PARÇA İŞLEME SİMÜLASYONU VE PARÇA İŞLEME SIRASINDA ÇİZİM İŞLEM
B-63874TR/05
9.9
CANLANDIRMA VERİLERİNİ AYARLAMA
Canlandırma gerçekleştirileceği zaman düz şekil ve takım şeklinin
ayarlanması gerekir. Bu gibi canlandırma verilerinin, parça işleme
programında girilecek DRAWING DEFINITION komut satırında
ayarlanması gerekir.

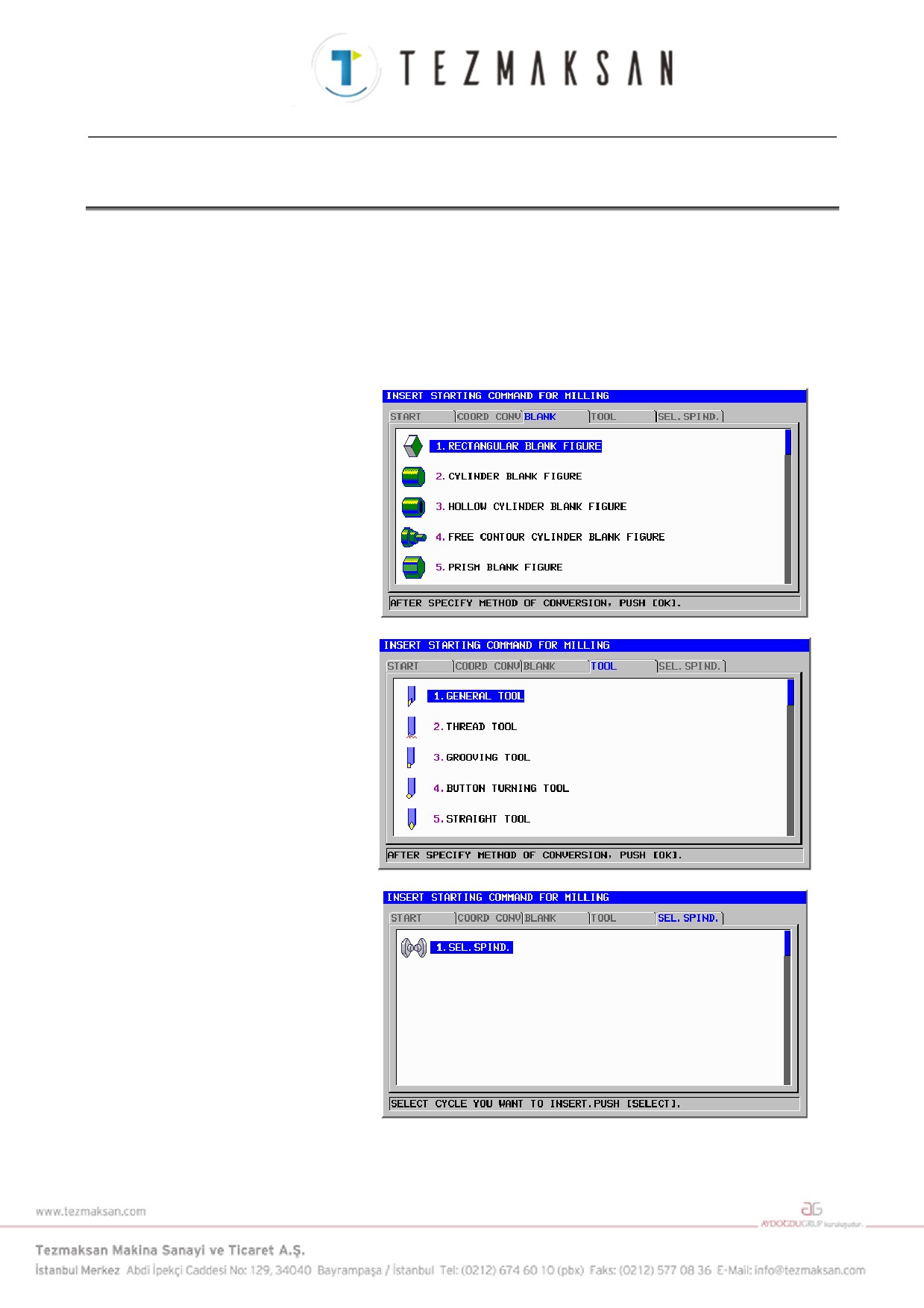

DRAWING DEFINITION verilerini girmek için olan pencereyi
görüntülemek üzere parça işleme programlarının düzenlenmesi için
olan yazılım tuşu menüsünde [START]'a basın.
- 190 -
B-63874TR/05
İŞLEM
9. PARÇA İŞLEME SİMÜLASYONU VE PARÇA İŞLEME SIRASINDA ÇİZİM
ÇİZİM TANIMLAMASI
G1902
Dikdörtgen tek parça
G1900
Sütun
G1906
Sütun (X etrafında)
Düz formlu
G1901
Delikli sütun
komut satırı
G1907
Delikli sütun (X etrafında)
G1903
Prizma
G1904
Delikli prizma
G1970
Başlangıç noktası
G1971
Çizgi
Rasgele düz
G1972
Yay (CW)
şekil komut
G1973
Yay (CCW)
satırı
G1974
Pah kırma
G1975
Köşe yuvarlama
G1976
Son
G1970
Başlangıç noktası
G1971
Çizgi
Rasgele düz
G1972
Yay (CW)
şekil komut
G1973
Yay (CCW)
satırı
G1974
Pah kırma
(X etrafında)
G1975
Köşe yuvarlama
G1976
Son
G1910
Çok amaçlı takım (tornalama)
G1911
Diş çekme takımı (tornalama)
G1912
Oluk açma takımı (tornalama)
G1913
Yuvarlak uçlu takım (tornalama)
G1914
Nokta uçlu düz takım (tornalama)
Takım
G1921
Matkap (tornalama, frezeleme)
tanımlama
G1931
Sayaç plaka takımı (frezeleme)
komut satırı
G1932
Düz alt hadde (frezeleme)
G1933
Yuvarlak alt hadde (frezeleme)
G1922
Gagalama (tornalama, frezeleme)
G1923
Rayma (tornalama, frezeleme)
G1924
Baralama takımı (tornalama, frezeleme)
G1930
Yüz haddesi (frezeleme)
İş mili seçim
G1998
İş mili seçimi
komut satırı
NOT
1 Canlandırma
sırasında bir takım şekli, takım
tanımlama komut satırıyla çizilir.
2 Bir boşluk düz bir şekil komut satırıyla başlatılır.
3 'Takım Verileri Temel İşlevini' kullandığınızda
'Takım Tanımlama Komut Satırı'nı belirtmeniz
gerekmez.
- 191 -
9. PARÇA İŞLEME SİMÜLASYONU VE PARÇA İŞLEME SIRASINDA ÇİZİM İŞLEM
B-63874TR/05
Boş formlu komut satırı (dikdörtgen tek parça): G1902
WORK
Veri öğesi
Anlamı
B
WIDTH
Dikdörtgen tek parça boşluğun genişliği. X ekseni
yönünde uzunluk (pozitif değer)
D
DEPTH
Dikdörtgen tek parça boşluğun derinliği. Y ekseni
yönünde uzunluk (pozitif değer)
H
HEIGHT
Dikdörtgen tek parça boşluğun yüksekliği. Z ekseni
yönünde uzunluk (pozitif değer)
I
WORK ORIGIN X
Dikdörtgen tek parçanın alt sol köşesinden iş parçası
merkezine kadar olan X ekseni yönündeki mesafe
(pozitif veya negatif değer)
J
WORK ORIGIN Y
Dikdörtgen tek parçanın alt sol köşesinden iş parçası
merkezine kadar olan Y ekseni yönündeki mesafe
(pozitif veya negatif değer)
K
WORK ORIGIN Z
Dikdörtgen tek parçanın alt sol köşesinden iş parçası
merkezine kadar olan Z ekseni yönündeki mesafe
(pozitif veya negatif değer)
- 192 -
B-63874TR/05
İŞLEM
9. PARÇA İŞLEME SİMÜLASYONU VE PARÇA İŞLEME SIRASINDA ÇİZİM

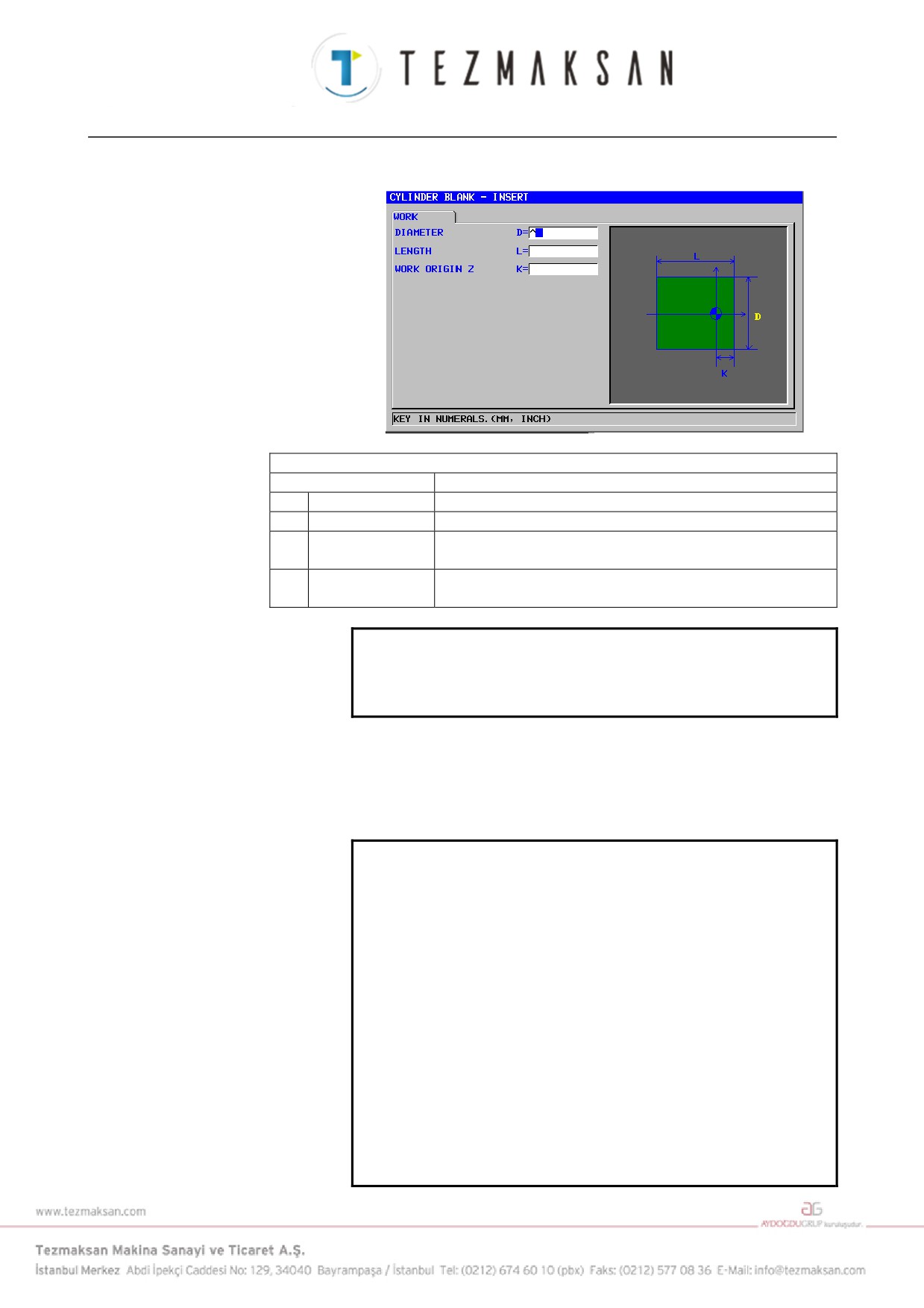

Düz form komut satırı (sütun): G1900
WORK
Veri öğesi
Anlamı
D
DIAMETER
Sütun boşluğu çapı (pozitif değer)
L
LENGTH
Sütun boşluğu uzunluğu (pozitif değer)
K
WORK ORIGIN Z
Boşluk bitiş yüzü toleransını kesme (bitiş yüzü ve iş parçası
merkezi arasındaki Z ekseni mesafesi) (pozitif değer)
W
WORK ORIGIN Z
Boşluk arka bitiş yüzü toleransını kesme (arka bitiş yüzü ve iş
(SPN 2)
parçası merkezi arasındaki Z ekseni mesafesi) (pozitif değer)
NOT
"WORK ORIGIN Z(SPN 2) (W)"nin alım öğesi alt iş
milli bir tezgah için hazırlanır ve parametre
No.14702 #1 = 1 olduğunda görüntülenir.
Düz form komut satırı (sütun(X etrafında)): G1906
Bu boşluk, parça işleme merkezlerindeki X ekseni etrafında dönen iş
parçasının parça işleme simülasyonu için kullanılır.
Veri ayarı, yukarıdaki sütunla aynıdır.
NOT
1 X ekseni etrafında dönen bu iş parçalarının simüla-
syonu yürütüldüğünde aşağıdaki sınırlamalar
mevcuttur.
• Bu fonksiyon, yalnızca parça işleme merkez-
lerinde mevcuttur.
• Tornalama otomatik çalışma simülasyonu
oluşturulamaz.
• Polar koordinat enterpolasyonunun simülasyonu
oluşturulamaz.
• Simülasyon altında iş parçası X ekseni etrafında
döndüğünden koordinat X, Y,
-Z şeklinde
görüntülenir.
2 Aşağıdaki parametre ayarı gereklidir.
• No.27003#2=1, 27003#1=0 ve 27003#0=0
• No.14717: İş dönme ekseninin eksen numarası
- 193 -
9. PARÇA İŞLEME SİMÜLASYONU VE PARÇA İŞLEME SIRASINDA ÇİZİM İŞLEM
B-63874TR/05
Düz form komut satırı (delikli sütun): G1901
WORK
Veri öğesi
Anlamı
D
DIAMETER
Sütun boşluğu çapı (pozitif değer)
E
INNER DIAMETER
Sütun boşluğu iç çapı (pozitif değer)
L
LENGTH
Sütun boşluğu uzunluğu (pozitif değer)
K
WORK ORIGIN Z
Boşluk bitiş yüzü toleransını kesme (bitiş yüzü ve iş parçası
merkezi arasındaki Z ekseni mesafesi) (pozitif değer)
W
WORK ORIGIN Z
Boşluk arka bitiş yüzü toleransını kesme (arka bitiş yüzü ve iş
(SPN 2)
parçası merkezi arasındaki Z ekseni mesafesi) (pozitif değer)
NOT
"WORK ORIGIN Z(SPN 2) (W)"'nin alım öğesi alt iş
milli bir tezgah için hazırlanır ve parametre
No.14702#1 = 1 olduğunda görüntülenir.
Düz form komut satırı (delikli sütun (X etrafında)): G1907
Bu boşluk, parça işleme merkezlerindeki X ekseni etrafında dönen iş
parçasının parça işleme simülasyonu için kullanılır.
Veri ayarı, yukarıdaki delikli sütunla aynıdır.
NOT
1 X ekseni etrafında dönen bu iş parçalarının simü-
lasyonu yürütüldüğünde aşağıdaki sınırlamalar
mevcuttur.
- Bu fonksiyon, yalnızca parça işleme merkezlerinde
mevcuttur.
- Tornalama otomatik çalışma simülasyonu oluşturu-
lamaz.
- Polar koordinat enterpolasyonunun simülasyonu
oluşturulamaz.
- Simülasyon altında iş parçası X ekseni etrafında
döndüğünden koordinat X, Y,
-Z şeklinde
görüntülenir.
2 Aşağıdaki parametre ayarı gereklidir.
- No.27003#2=1, 27003#1=0 ve 27003#0=0
- No.14717 : İş dönme ekseninin eksen numarası
- 194 -
B-63874TR/05
İŞLEM
9. PARÇA İŞLEME SİMÜLASYONU VE PARÇA İŞLEME SIRASINDA ÇİZİM

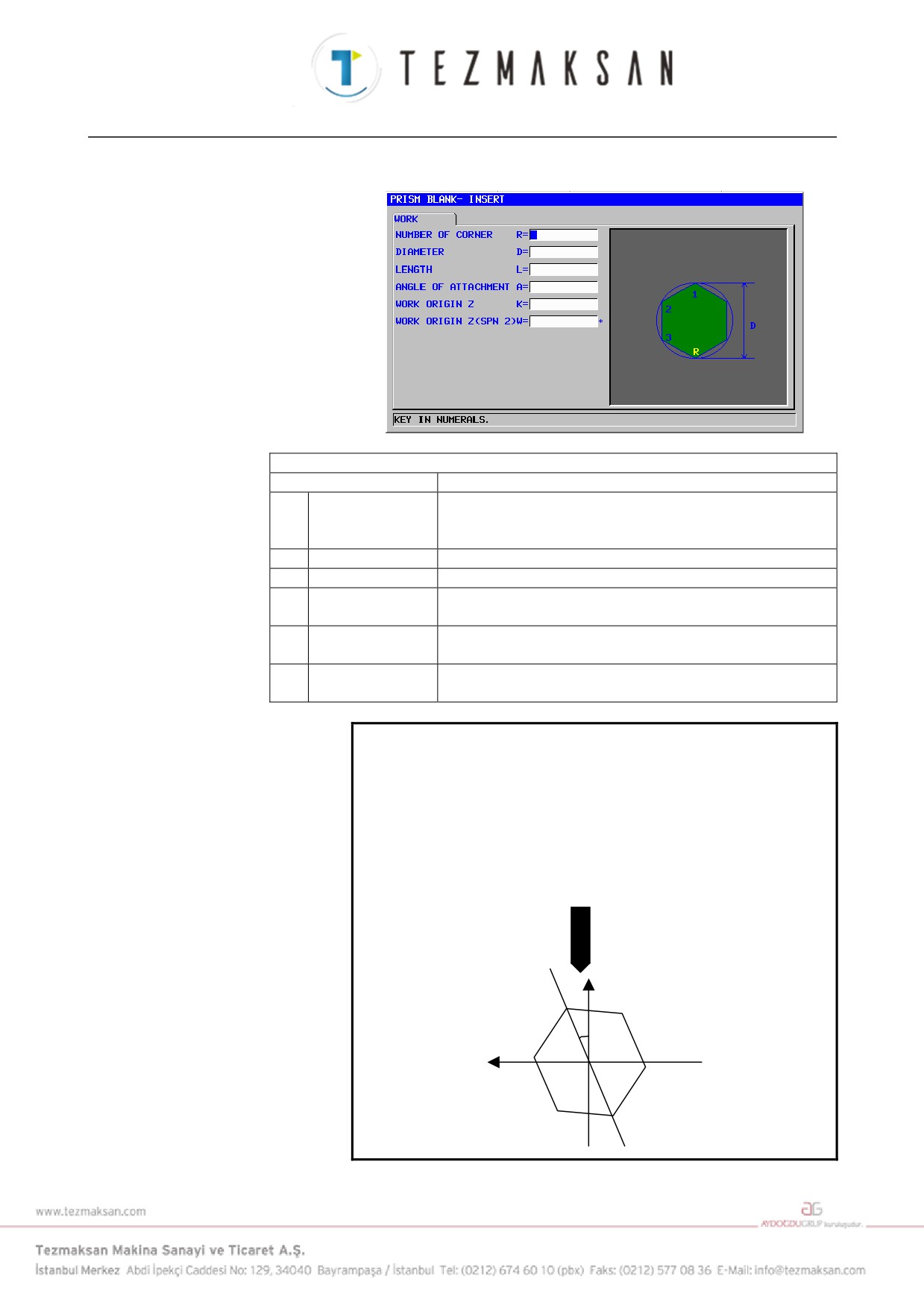

Düz form komut satırı (prizma): G1903
WORK
Veri öğesi
Anlamı
R
NUMBER OF
Köşe sayısı
CORNER
Bunun 2'den büyük ve 100'den küçük bir tamsayı olması
gerekir.
D
DIAMETER
Prizma boşluğu çapı (pozitif değer)
L
LENGTH
Prizma boşluğu uzunluğu (pozitif değer)
A
ANGLE OF
Bir köşe ve X ekseni arasındaki açı
ATTACHEMENT
K
WORK ORIGIN Z
Boşluk bitiş yüzü toleransını kesme (bitiş yüzü ve iş parçası
merkezi arasındaki Z ekseni mesafesi) (pozitif değer)
W
WORK ORIGIN Z
Boşluk arka bitiş yüzü toleransını kesme (arka bitiş yüzü ve iş
(SPN 2)
parçası merkezi arasındaki Z ekseni mesafesi) (pozitif değer)
NOT
1 "WORK ORIGIN Z(SPN 2) (W)"nin alım öğesi alt iş
milli bir tezgah için hazırlanır ve parametre
No.14702 #1 = 1 olduğunda görüntülenir.
2 Yalnızca eşkenar prizma görüntülenebilir.
3 Ek parçanın açısı, X ekseni ve boş şeklin bir köşesi
tarafından biçimlendirilen açıdır.( Aşağıdaki şekle
başvurun. )
X
A
Y
- 195 -
9. PARÇA İŞLEME SİMÜLASYONU VE PARÇA İŞLEME SIRASINDA ÇİZİM İŞLEM
B-63874TR/05
Düz form komut satırı (delikli sütun): G1904
WORK
Veri öğesi
Anlamı
R
NUMBER OF
Köşe sayısı
CORNER
Bunun 2'den büyük ve 100'den küçük bir tamsayı olması gerekir.
D
DIAMETER
Prizma boşluğu çapı (pozitif değer)
E
INNER DIAMETER
Prizma boşluğu iç çapı (pozitif değer)
L
LENGTH
Prizma boşluğu uzunluğu (pozitif değer)
A
ANGLE OF
Bir köşe ve X ekseni arasındaki açı
ATTACHEMENT
K
WORK ORIGIN Z
Boşluk bitiş yüzü toleransını kesme (bitiş yüzü ve iş parçası
merkezi arasındaki Z ekseni mesafesi) (pozitif değer)
W
WORK ORIGIN Z
Boşluk arka bitiş yüzü toleransını kesme (arka bitiş yüzü ve iş
(SPN 2)
parçası merkezi arasındaki Z ekseni mesafesi) (pozitif değer)
NOT
1 "WORK ORIGIN Z(SPN 2) (W)"nin alım öğesi alt iş
milli bir tezgah için hazırlanır ve parametre
No.14702 #1 = 1 olduğunda görüntülenir.
2 Yalnızca eşkenar prizma görüntülenebilir.
3 Ek parçanın açısı, X ekseni ve boş şeklin bir köşesi
tarafından biçimlendirilen açıdır.( Aşağıdaki şekle
başvurun.)
X
A
Y
- 196 -
B-63874TR/05
İŞLEM
9. PARÇA İŞLEME SİMÜLASYONU VE PARÇA İŞLEME SIRASINDA ÇİZİM

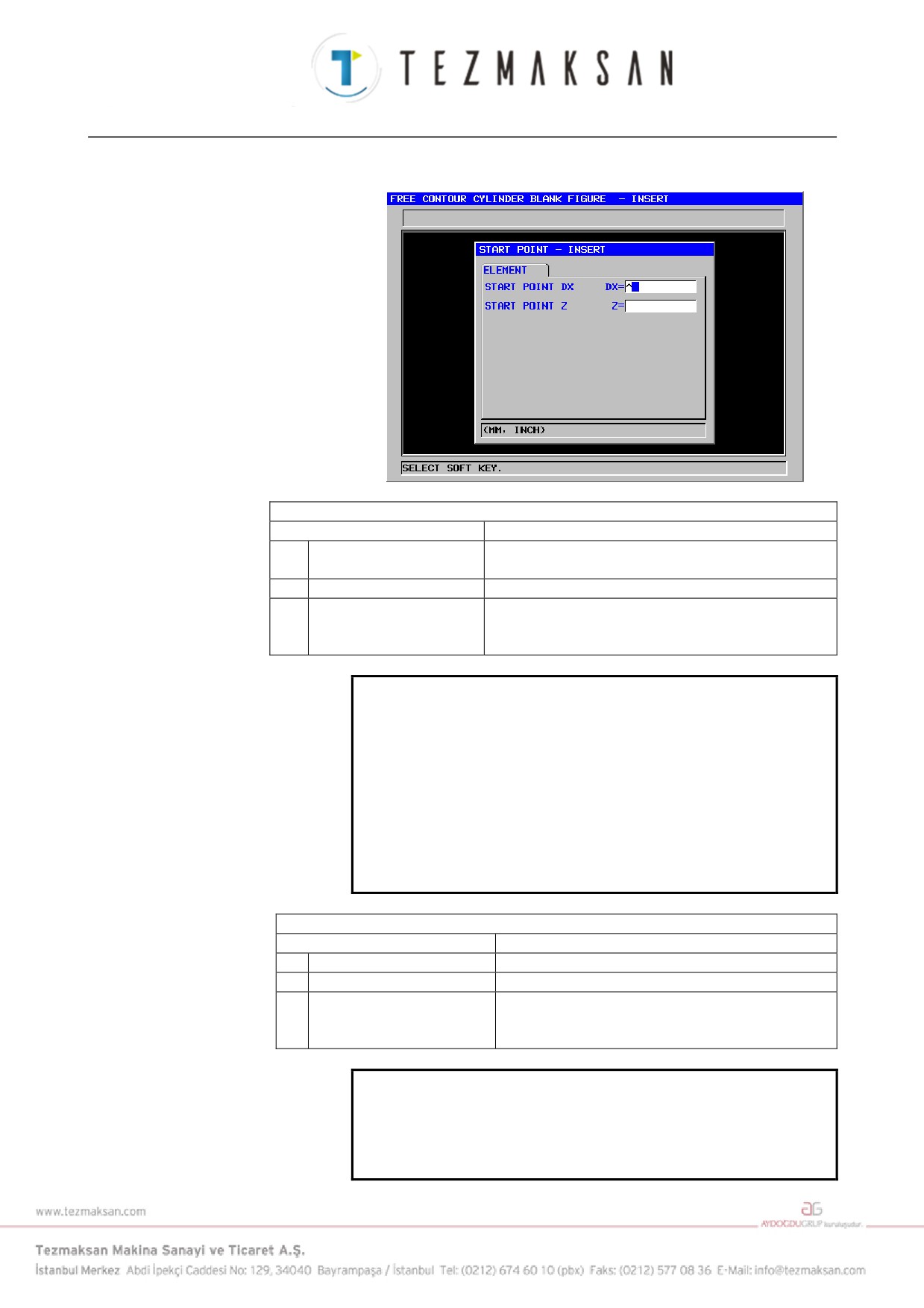

Rasgele boş şekil komut satırı (başlangıç noktası): G1970
ÖĞE (ALIM VERİLERİ) (Not 1, 2)
Veri öğesi
Anlamı
DX
START POINT DX
Rasgele bir şeklin başlangıç noktasının X koordinatı
(pozitif değer)
Z
START POINT Z
Rasgele bir şeklin başlangıç noktasının Z koordinatı
W
WORK ORIGIN Z (SPN 2)
Boş bir arka uç yüzün kesme toleransı (Z ekseni
yönünde arka uç yüz ve iş parçası merkezi arasındaki
mesafe) (pozitif değer) (Not 3)
NOT
1 'INPUT DATA', düzenleme veya değişiklik yapma
işleminde alım verileri penceresinde görüntülenen
öğeler anlamına gelir.
2 Şekil alınması, yuvarlak bir çubuğun ZX düzleminin
+X-tarafı bölümler arasına dayalı olarak gerçe-
kleştirilir.
3 "WORK ORIGIN Z(SPN 2) (W)"nin alım öğesi alt iş
milli bir tezgah için hazırlanır ve parametre
No.14702 #1 = 1 olduğunda görüntülenir.
ÖĞE (VERİLME VERİLERİ) (Not 3)
Veri öğesi
Anlamı
H
START POINT DX
Başlangıç noktasının X koordinatı (alım değeri)
V
START POINT Z
Başlangıç noktasının Z koordinatı (alım değeri)
W
WORK ORIGIN Z (SPN 2)
Boş bir arka uç yüzün kesme toleransı (Z ekseni
yönünde arka uç yüz ve iş parçası merkezi
arasındaki mesafe) (pozitif değer) (alım değeri)
NOT
3 'OUTPUT DATA', program oluşturma şeklinde pro-
gram penceresinde görüntülenen öğeler anlamına
gelir. Yalnızca program görüntüleme amaçları için
başvuruda bulunulabilir.
- 197 -
9. PARÇA İŞLEME SİMÜLASYONU VE PARÇA İŞLEME SIRASINDA ÇİZİM İŞLEM
B-63874TR/05

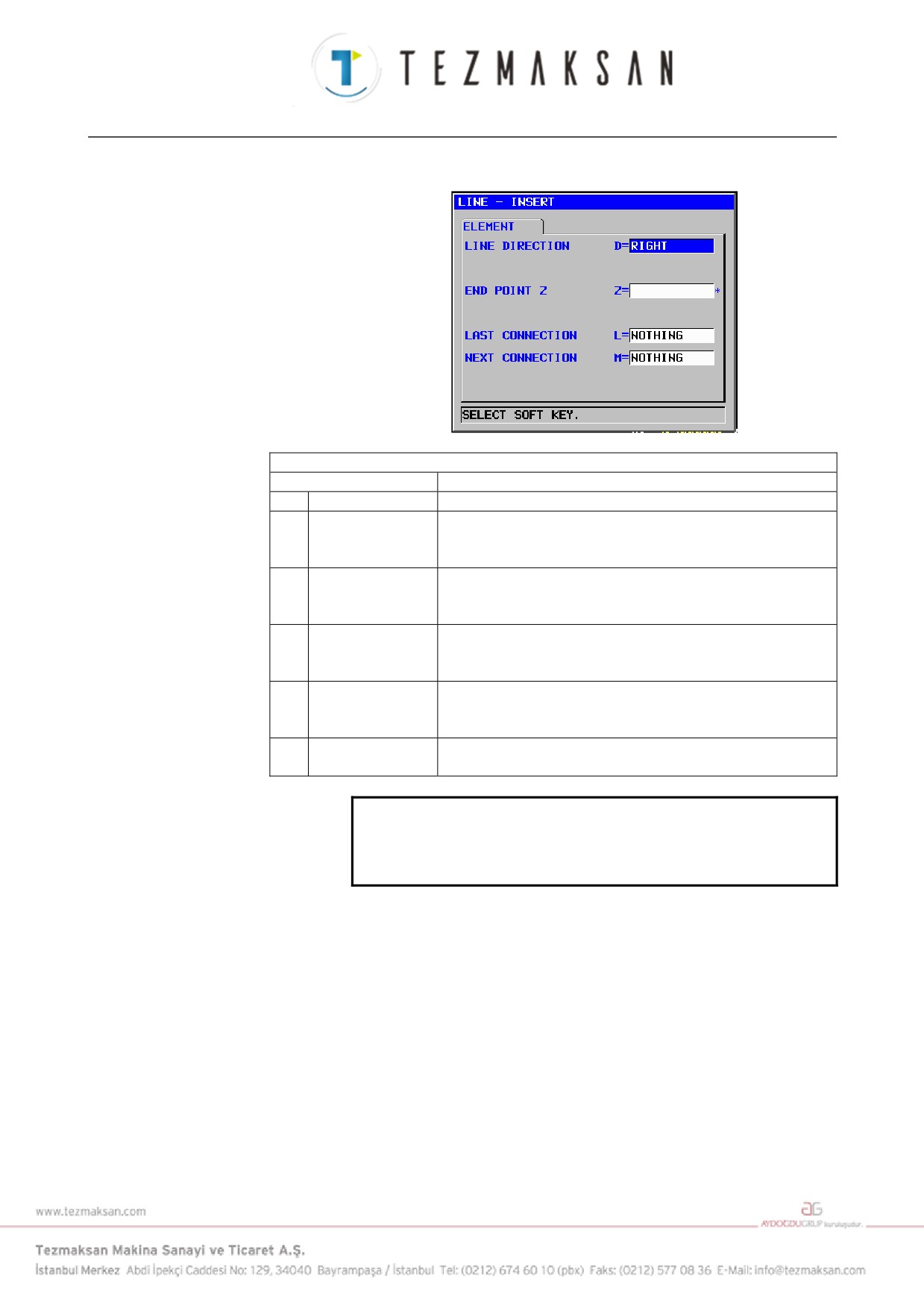

Rasgele boş şekil komut satırı (hat): G1971
ÖĞE (ALIM VERİLERİ) (Not 1)
Veri öğesi
Anlamı
D
LINE DIRECTION
Görüntülenen yazılım tuşu menüsünden bir hat yönü seçin.
DX
END POINT DX
Çizgi bitiş noktasının X koordinatı
Açıklama) Bu öğe, alım satırı yön değerine bağlı olarak
görüntülenmeyebilir.
Z
END POINT Z
Çizgi bitiş noktasının Z koordinatı
Açıklama) Bu öğe, alım satırı yön değerine bağlı olarak
görüntülenmeyebilir.
A
ANGLE
Hat açısı
Açıklama) Bu öğe, alım satırı yön değerine bağlı olarak
görüntülenmeyebilir.
L
LAST
[TANGNT]
: Hemen önceki şekille temas kurar.
CONNECTION
[NOTHING] : Hemen önceki şekille temas kurmaz. (başlangıç
değeri)
M
NEXT
[TANGNT]
: Sonraki şekille temas kurar.
CONNECTION
[NOTHING] : Sonraki şekille temas kurmaz. (başlangıç değeri)
NOT
1 'INPUT DATA', düzenleme veya değişiklik yapma
işleminde alım verileri penceresinde görüntülenen
öğeler anlamına gelir.
- 198 -
B-63874TR/05
İŞLEM
9. PARÇA İŞLEME SİMÜLASYONU VE PARÇA İŞLEME SIRASINDA ÇİZİM
ÖĞE (VERİLME VERİLERİ) (Not 2)
Veri öğesi
Anlamı
H
END POINT X
Düz hattın bitiş noktasının X koordinatı
(hesaplama sonucu)
V
END POINT Z
Düz hattın bitiş noktasının Z koordinatı
(hesaplama sonucu)
K
LINE DIRECTION
Yazılım tuşunda belirtilen bir menüden düz hattın yönü
seçilir.
(alım değeri)
C*
END POINT DX
Düz hattın bitiş noktasının X koordinatı
(alım değeri)
D*
END POINT Z
Düz hattın bitiş noktasının Z koordinatı
(alım değeri)
A*
ANGLE
Düz hat açısı
(alım değeri)
L
LAST CONNECTION
[1] : Hemen önceki şekille ilişkili
[2] : Hemen önceki şekille ilişkili değil
(alım değeri)
M
NEXT CONNECTION
[1] : Hemen izleyen şekille ilişkili
[2] : Hemen izleyen şekille ilişkili değil
(alım değeri)
S
SELECT FIG. INFO.
Çoklu kesişme veya temas durumunda operatör bir aday
ayarlar.
(alım değeri)
NOT
2 'OUTPUT DATA', program oluşturma şeklinde
program penceresinde görüntülenen öğeler anla-
mına gelir. Yalnızca program görüntüleme amaçları
için başvuruda bulunulabilir.
- 199 -
9. PARÇA İŞLEME SİMÜLASYONU VE PARÇA İŞLEME SIRASINDA ÇİZİM İŞLEM
B-63874TR/05

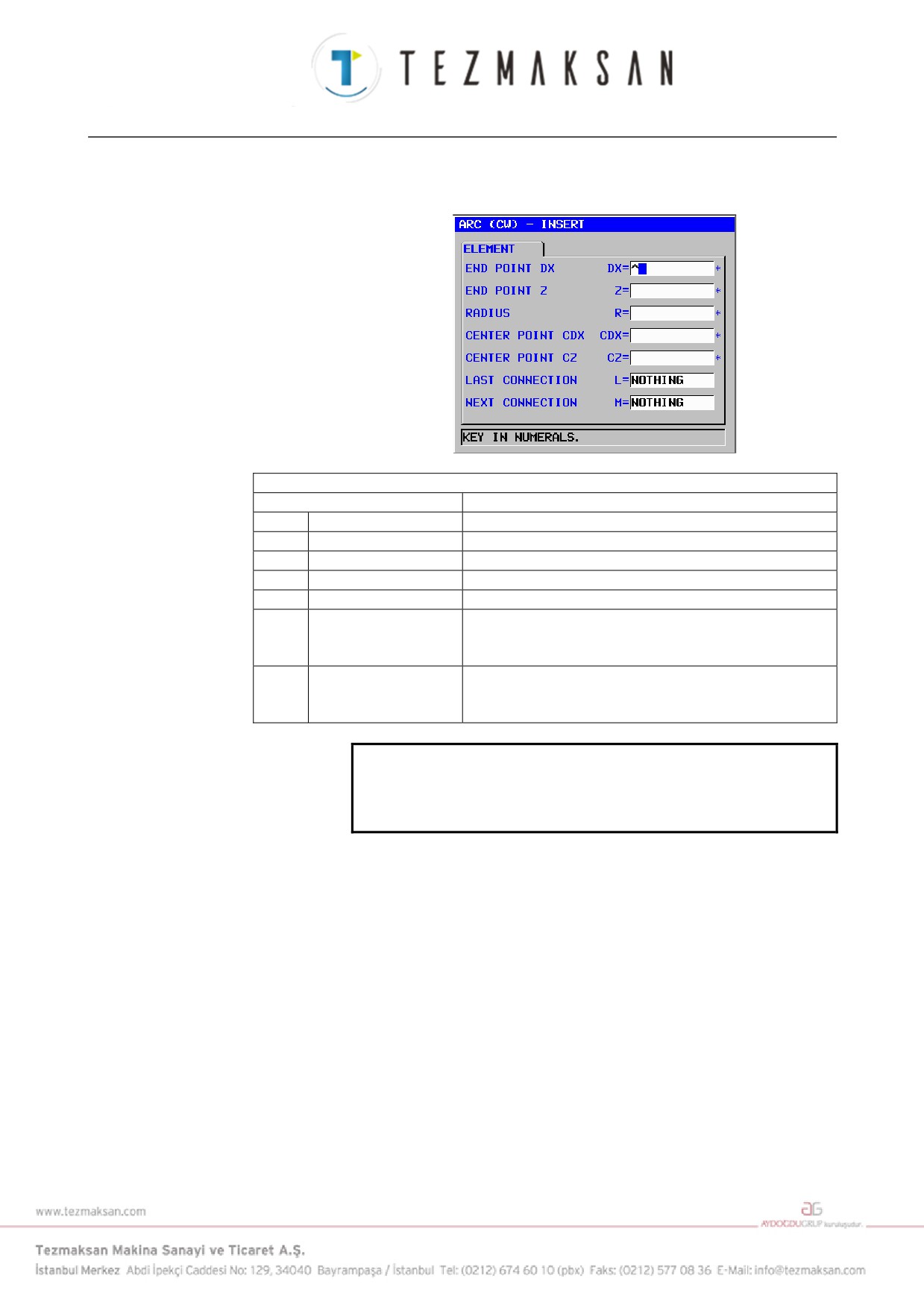

Rasgele boş şekil komut satırı (yay(CW)): G1972
Rasgele boş şekil komut satırı (yay(CCW)): G1973
ÖĞE (ALIM VERİLERİ) (Not 1)
Veri öğesi
Anlamı
DX
END POINT DX
Bir yay bitiş noktasının X koordinatı
Z
END POINT Z
Bir yay bitiş noktasının Z koordinatı
R
RADIUS
Bir yay yarıçapı
CDX
CENTER POINT CDX
Bir yay merkezinin X koordinatı
CZ
CENTER POINT CZ
Bir yay merkezinin Z koordinatı
L
LAST CONNECTION
[TANGNT] : Hemen önceki şekille temas kurar.
[NOTHING] : Hemen önceki şekille temas kurmaz.
(başlangıç değeri)
M
NEXT CONNECTION
[TANGNT] : Sonraki şekille temas kurar.
[NOTHING] : Sonraki şekille temas kurmaz. (başlangıç
değeri)
NOT
1 'INPUT DATA', düzenleme veya değişiklik yapma
işleminde alım verileri penceresinde görüntülenen
öğeler anlamına gelir.
- 200 -
B-63874TR/05
İŞLEM
9. PARÇA İŞLEME SİMÜLASYONU VE PARÇA İŞLEME SIRASINDA ÇİZİM
ÖĞE (ÇIKIŞ VERİLERİ) (Not 2)
Veri öğesi
Anlamı
H
END POINT X
Yay bitiş noktasının X koordinatı (hesaplama sonucu)
V
END POINT Z
Yay bitiş noktasının Z koordinatı (hesaplama sonucu)
R
RADIUS
Yay yarıçapı (hesaplama sonucu)
I
CENTER POINT X
Yay merkezinin X koordinatı (hesaplama sonucu)
J
CENTER POINT Z
Yay merkezinin Z koordinatı (hesaplama sonucu)
C*
END POINT X
Yay bitiş noktasının X koordinatı (alım değeri)
D*
END POINT Z
Yay bitiş noktasının Z koordinatı
(alım değeri)
E*
RADIUS
Yay yarıçapı (alım değeri)
P*
CENTER POINT CDX
Yay merkezinin X koordinatı (alım değeri)
Q*
CENTER POINT CZ
Yay merkezinin Z koordinatı (alım değeri)
L
LAST CONNECTION
[1] : Hemen önceki şekille ilişkili
[2] : Hemen önceki şekille ilişkili değil
(alım değeri)
M
NEXT CONNECTION
[1] : Hemen önceki şekille ilişkili
[2] : Hemen önceki şekille ilişkili değil
(alım değeri)
S
SELECT FIG. INFO.
Çoklu kesişme veya temas durumunda operatör bir aday
ayarlar.
(alım değeri)
NOT
2 'OUTPUT DATA', program oluşturma şeklinde pro-
gram penceresinde görüntülenen öğeler anlamına
gelir. Yalnızca program görüntüleme amaçları için
başvuruda bulunulabilir.
- 201 -
9. PARÇA İŞLEME SİMÜLASYONU VE PARÇA İŞLEME SIRASINDA ÇİZİM İŞLEM
B-63874TR/05

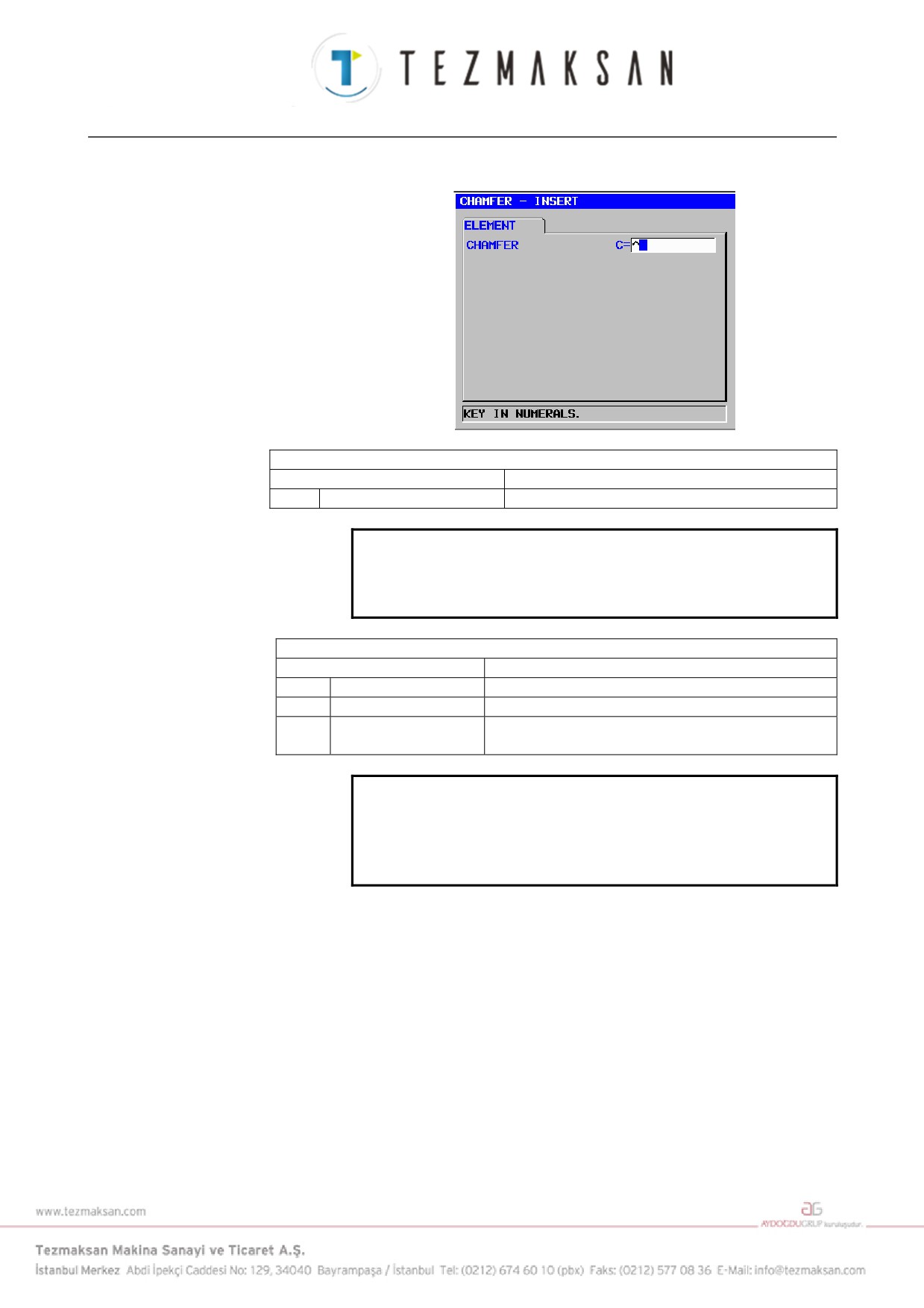

Rasgele boş şekil komut satırı (pah kırma): G1974
ÖĞE (ALIM VERİLERİ) (Not 1)
Veri öğesi
Anlamı
C
CHAMFER
Pah kırma (yarıçap değeri, pozitif değer)
NOT
1 'INPUT DATA', düzenleme veya değişiklik yapma
işleminde alım verileri penceresinde görüntülenen
öğeler anlamına gelir.
ÖĞE (VERİLME VERİLERİ) (Not 2)
Veri öğesi
Anlamı
H
END POINT X
Yay bitiş noktasının X koordinatı (hesaplama sonucu)
V
END POINT Z
Yay bitiş noktasının Z koordinatı (hesaplama sonucu)
C
CHAMFER
Pah kırma miktarı (yarıçap değeri, pozitif değer)
(alım değeri)
NOT
2 'OUTPUT DATA', program oluşturma şeklinde pro-
gram penceresinde görüntülenen öğeler anlamına
gelir. Yalnızca program görüntüleme amaçları için
başvuruda bulunulabilir.
- 202 -
B-63874TR/05
İŞLEM
9. PARÇA İŞLEME SİMÜLASYONU VE PARÇA İŞLEME SIRASINDA ÇİZİM

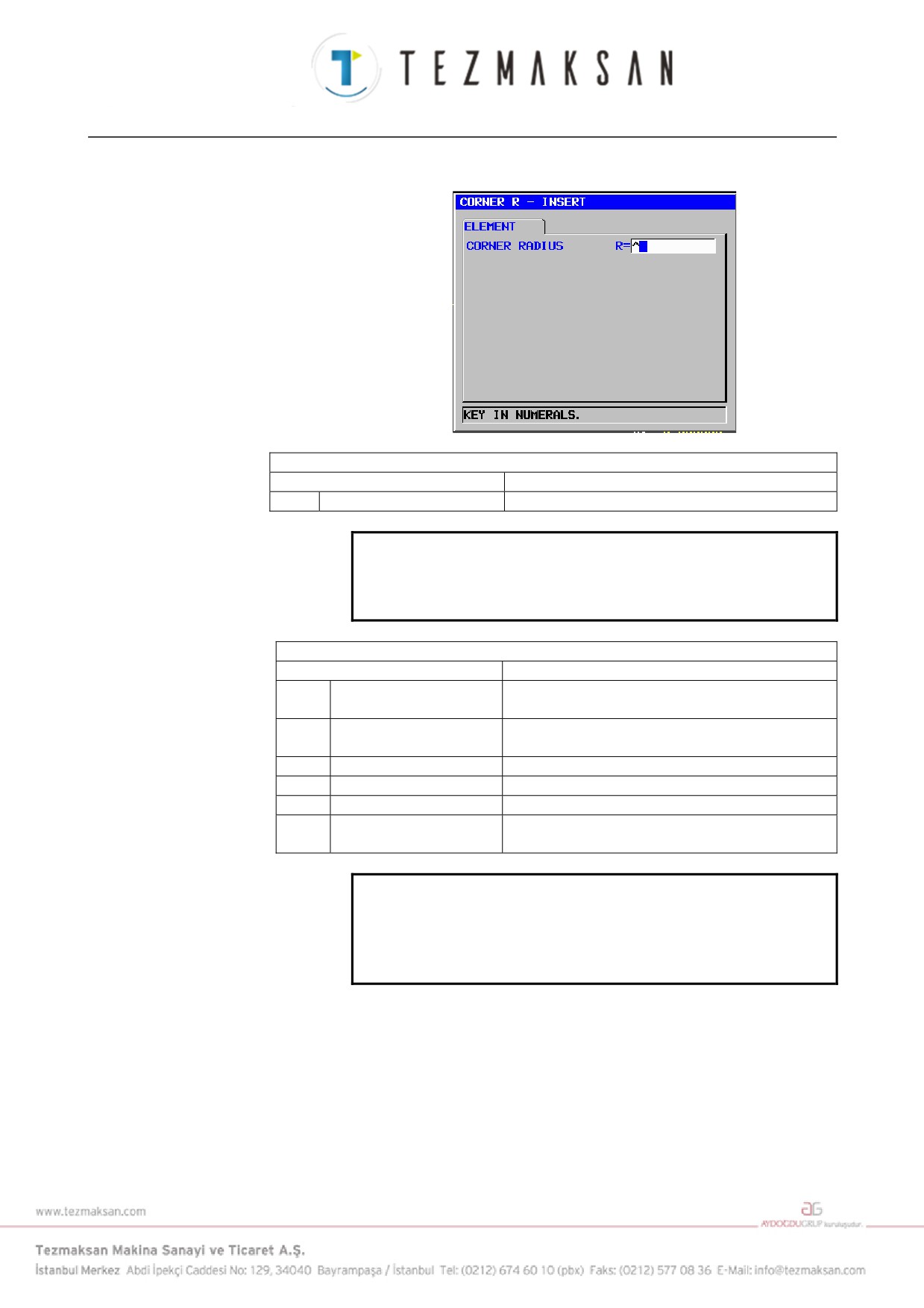

Rasgele boş şekil komut satırı (köşe yuvarlatma): G1975
ÖĞE (ALIM VERİLERİ) (Not 1)
Veri öğesi
Anlamı
R
CORNER RADIUS
Köşe R yarıçapı (yarıçap değeri, pozitif değer)
NOT
1 'INPUT DATA', düzenleme veya değişiklik yapma
işleminde alım verileri penceresinde görüntülenen
öğeler anlamına gelir.
ÖĞE (VERİLME VERİLERİ) (Not 2)
Veri öğesi
Anlamı
H
END POINT X
Yay bitiş noktasının X koordinatı (hesaplama
sonucu)
V
END POINT Z
Yay bitiş noktasının Z koordinatı (hesaplama
sonucu)
R
RADIUS
Yay yarıçapı (hesaplama sonucu)
I
CENTER POINT X
Yay merkezinin X koordinatı (hesaplama sonucu)
J
CENTER POINT Z
Yay merkezinin Z koordinatı (hesaplama sonucu)
K
ROTATION DIRECTION
[2] : saat yönü
[3] : saat yönünün tersi
NOT
2 'OUTPUT DATA', program oluşturma şeklinde pro-
gram penceresinde görüntülenen öğeler anlamına
gelir. Yalnızca program görüntüleme amaçları için
başvuruda bulunulabilir.
Rasgele boş şekil komut satırı (uç) : G1976
Bu komut satırı, rasgele şekil komut satırları serisinin sonunda
verilendir.
- 203 -
9. PARÇA İŞLEME SİMÜLASYONU VE PARÇA İŞLEME SIRASINDA ÇİZİM İŞLEM
B-63874TR/05
Rasgele boş şekil komut satırı (X etrafında) (başlangıç noktası): G1970
Rasgele boş şekil komut satırı (X etrafında) (hat): G1971
Rasgele boş şekil komut satırı (X etrafında) (yay(CW)): G1972
Rasgele boş şekil komut satırı (X etrafında) (yay(CCW)): G1973
Rasgele boş şekil komut satırı(X etrafında) (pah kırma): G1974
Rasgele boş şekil komut satırı (X etrafında) (köşe yuvarlatma): G1975
Rasgele boş şekil komut satırı (X etrafında) (uç): G1976
Bu boşluk, parça işleme merkezlerindeki X ekseni etrafında dönen iş
parçasının parça işleme simülasyonu için kullanılır.
Veri ayarı, yukarıdaki rasgele düz şekille aynıdır.
NOT
1 X ekseni etrafında dönen bu iş parçalarının simü-
lasyonu yürütüldüğünde aşağıdaki sınırlamalar
mevcuttur.
• Bu fonksiyon, yalnızca parça işleme merkez-
lerinde mevcuttur.
• Tornalama otomatik çalışma simülasyonu
oluşturulamaz.
• Polar koordinat enterpolasyonunun simülasyonu
oluşturulamaz.
• Simülasyon altında iş parçası X ekseni etrafında
döndüğünden koordinat X, Y,
-Z şeklinde
görüntülenir.
2 Aşağıdaki parametre ayarı gereklidir.
• No.27003#2=1, 27003#1=0 ve 27003#0=0
• No.14717: İş dönme ekseninin eksen numarası
- 204 -
B-63874TR/05
İŞLEM
9. PARÇA İŞLEME SİMÜLASYONU VE PARÇA İŞLEME SIRASINDA ÇİZİM
NOT
1 Yay komutları (G1972 ve G1973) ve köşe yuvarlatma
komutu (G1975), bir kaç komut satırlı doğrusal öğelere
göre değiştirilir ve sonra görüntülenir. Şekle bağlı
olarak tamamen görüntülenmesinden önce daha uzun
zaman gerektirebilir.
2 Başlangıç noktasıyla eşleşecek şekilde rasgele düz
şeklin bitiş noktasını verin.
3 Rasgele şekiller serisinin G1970'i (başlangıç noktası)
ve G1976'yı
(rasgele şekil sonu) kapsaması
gerekmektedir.
4 Rasgele bir şekil düzenlemek için imleci G1970
(başlangıç noktası) komut satırının üzerine yerleştirin,
sonra [ALTER]'e basın.

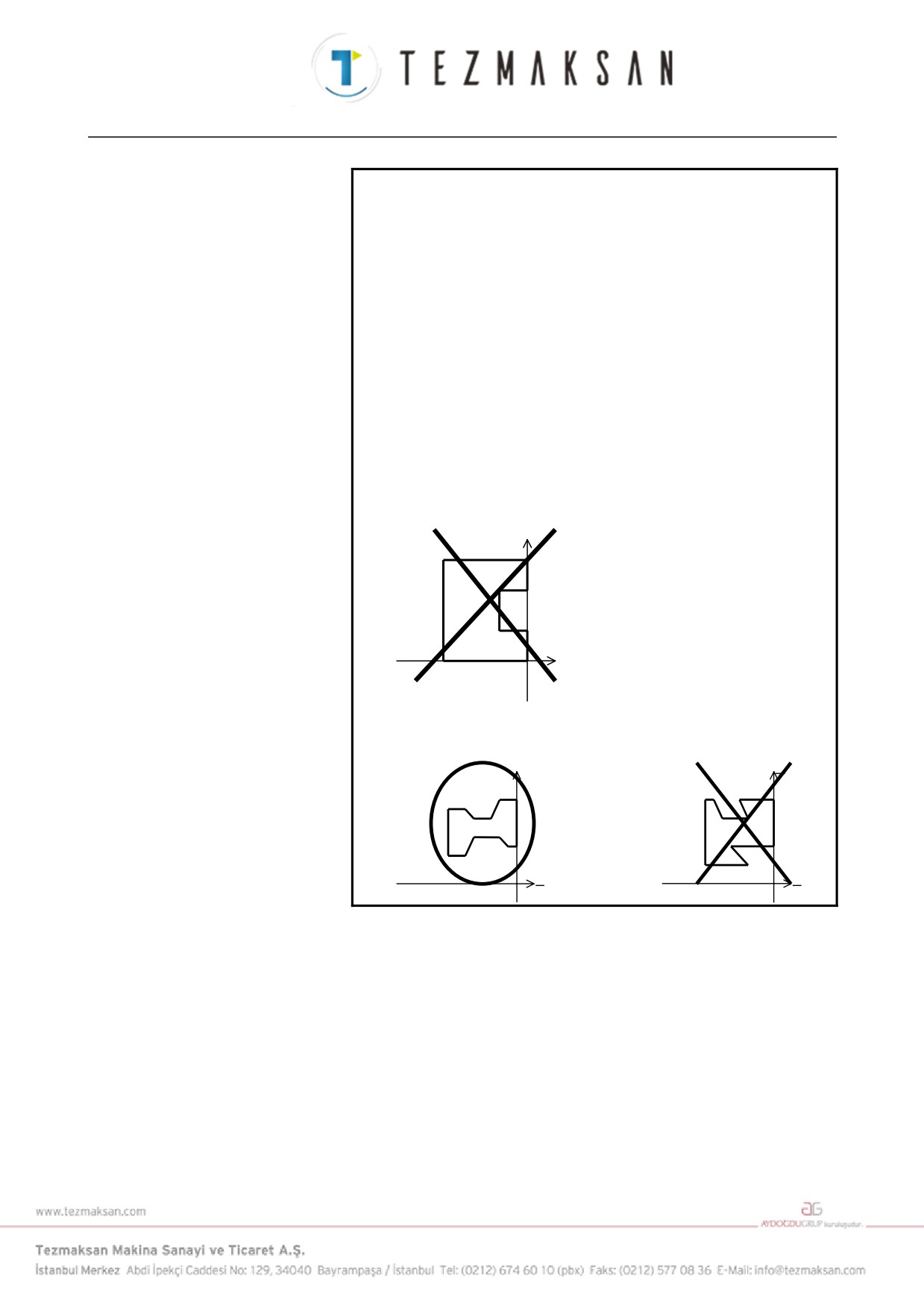

5 Uç yüz kısmı için bir şekil belirtilemez. Bir uç yüz kısmı
yalnızca dikey hatlar içermelidir.
X
Z
6 Uç yüz kısmından gelen Z yönündeki bir şekil tekdüze
olarak artan veya azalan bir şekil olmalıdır.
X
X
Z
Z
- 205 -
9. PARÇA İŞLEME SİMÜLASYONU VE PARÇA İŞLEME SIRASINDA ÇİZİM İŞLEM
B-63874TR/05
Takım tanımlama komut satırı (genel takım): G1910

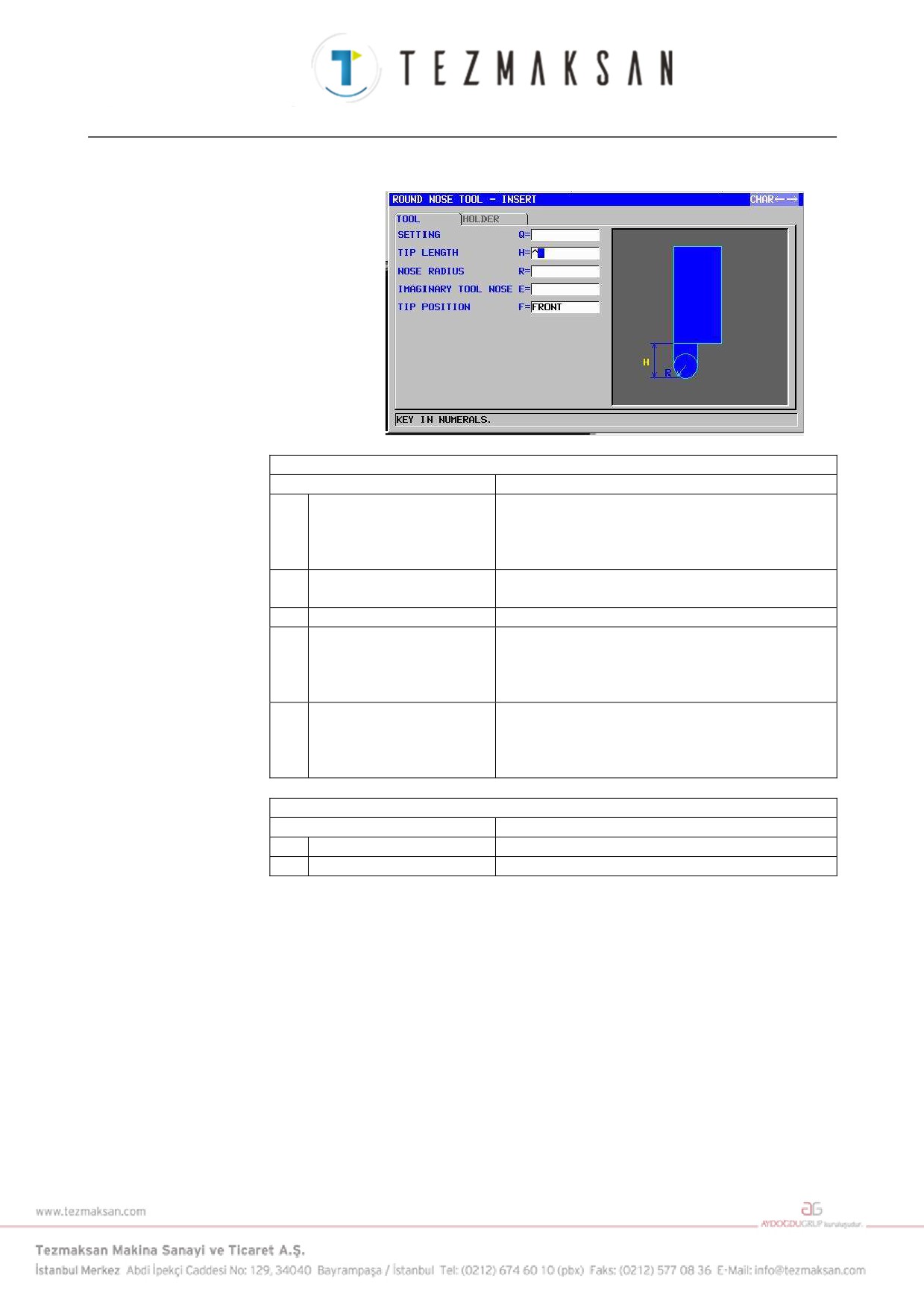

TOOL
Veri öğesi
Anlamı
Q
SETTING
Takım takma yönü. Şemadan takma yöntemi numarasını
seçin.
Açıklama) Dikey ve yatay tornaların her ikisi için görsel
olarak seçilir.
A
CUT EDGE ANGLE
Kesme kenarı açısı (pozitif değer)
Açıklama) Aynı takım kullanıldığında bile kesme kenar
açısının bulunduğu yer kesme yönüne göre
farklılık gösterir (örneğin, dış yüzey parça işleme
ve uç yüz açma).
B
NOSE ANGLE
Takım ucu açısı (pozitif değer)
Açıklama) Genel olarak, kesme yönü değiştiğinde bile uç
açısı değişmeden kalır.
C
TIP LENGTH
Gerçekte kesimi yapabilen takım uç kısmı uzunluğu (pozitif
değer)
R
NOSE RADIUS
Takım ucunun yarıçapı (pozitif değer)
E
IMAGINARY TOOL
Sanal takım ucu konumu. Şemada belirtilen menüden bir
NOSE
numara seçin.
Açıklama) Dikey ve yatay tornaların her ikisi için görsel
olarak seçilir.
F
TIP POSITION
[FRONT] : Tutucunun önündeki ucu görüntüleyin. (ileriye iş
mili dönüşü takımı)
[REAR]
: Tutucunun arkasındaki ucu görüntüleyin. (tersine
iş mili dönüşü takımı)
HOLDER
Veri öğesi
Anlamı
L*
HOLDER LENGTH
Tutucu uzunluğu (pozitif değer)
W*
HOLDER WIDTH
Tutucu genişliği (pozitif değer)
I*
HOLDER LENGTH 2
Uç, tutucu takılma yönüne zıt yönde kurulduğunda,
tutucunun uzunlamasına sonu ve uç merkezi arasındaki
mesafe (pozitif değer)
J*
HOLDER WIDTH 2
Uç, tutucu takılma yönüne zıt yönde kurulduğunda,
tutucunun yanal sonu ve uç merkezi arasındaki mesafe
(pozitif değer)
- 206 -
B-63874TR/05
İŞLEM
9. PARÇA İŞLEME SİMÜLASYONU VE PARÇA İŞLEME SIRASINDA ÇİZİM
Takım tanımlama komut satırı (diş takımı): G1911
TOOL
Veri öğesi
Anlamı
Q
SETTING
Takım takma yönü. Şemadan takma yöntemi
numarasını seçin.
Açıklama) Dikey ve yatay tornaların her ikisi için
görsel olarak seçilir.
A
TIP WIDTH
Takım ucu genişliği
B
NOSE ANGLE
Takım ucu açısı (pozitif değer)
R
NOSE RADIUS
Takım ucunun yarıçapı (pozitif değer)
E
IMAGINARY TOOL NOSE
Sanal takım ucu konumu. Şemada belirtilen
menüden bir numara seçin.
Açıklama) Dikey ve yatay tornaların her ikisi için
görsel olarak seçilir.
F
TIP POSITION
[FRONT] : Tutucunun önündeki ucu görüntüleyin.
(ileriye iş mili dönüşü takımı)
[REAR]
: Tutucunun arkasındaki ucu görüntüleyin.
(tersine iş mili dönüşü takımı)
HOLDER
Veri öğesi
Anlamı
L*
HOLDER LENGTH
Tutucu uzunluğu (pozitif değer)
W*
HOLDER WIDTH
Tutucu genişliği (pozitif değer)
- 207 -
9. PARÇA İŞLEME SİMÜLASYONU VE PARÇA İŞLEME SIRASINDA ÇİZİM İŞLEM
B-63874TR/05
Takım tanımlama komut satırı (oluk açma takımı): G1912
TOOL
Veri öğesi
Anlamı
Q
SETTING
Takım takma yönü. Şemadan takma yöntemi
numarasını seçin.
Açıklama) Dikey ve yatay tornaların her ikisi için
görsel olarak seçilir.
C
TIP WIDTH
Oluk açma takımının uç genişliği (pozitif değer)
H
TIP LENGTH
Oluk açma takımının kesme kısmı uzunluğu (pozitif
değer)
R
NOSE RADIUS
Takım ucunun yarıçapı (pozitif değer)
E
IMAGINARY TOOL NOSE
Sanal takım ucu konumu. Şemada belirtilen
menüden bir numara seçin.
Açıklama) Dikey ve yatay tornaların her ikisi için
görsel olarak seçilir.
F
TIP POSITION
[FRONT] : Tutucunun önündeki ucu görüntüleyin.
(ileriye iş mili dönüşü takımı)
[REAR]
: Tutucunun arkasındaki ucu görüntüleyin.
(tersine iş mili dönüşü takımı)
HOLDER
Veri öğesi
Anlamı
L*
HOLDER LENGTH
Tutucu uzunluğu (pozitif değer)
W*
HOLDER WIDTH
Tutucu genişliği (pozitif değer)
- 208 -
B-63874TR/05
İŞLEM
9. PARÇA İŞLEME SİMÜLASYONU VE PARÇA İŞLEME SIRASINDA ÇİZİM
Takım tanımlama komut satırı (yuvarlatma takımı): G1913
TOOL
Veri öğesi
Anlamı
Q
SETTING
Takım takma yönü. Şemadan takma yöntemi
numarasını seçin.
Açıklama) Dikey ve yatay tornaların her ikisi için
görsel olarak seçilir.
H
TIP LENGTH
Yuvarlatma ucu takımının kesme kısmı uzunluğu
(pozitif değer)
R
NOSE RADIUS
Takım ucunun yarıçapı (pozitif değer)
E
IMAGINARY TOOL NOSE
Sanal takım ucu konumu. Şemada belirtilen
menüden bir numara seçin.
Açıklama) Dikey ve yatay tornaların her ikisi için
görsel olarak seçilir.
F
TIP POSITION
[FRONT] : Tutucunun önündeki ucu görüntüleyin.
(ileriye iş mili dönüşü takımı)
[REAR]
: Tutucunun arkasındaki ucu görüntüleyin.
(tersine iş mili dönüşü takımı)
HOLDER
Veri öğesi
Anlamı
L*
HOLDER LENGTH
Tutucu uzunluğu (pozitif değer)
W*
HOLDER WIDTH
Tutucu genişliği (pozitif değer)
- 209 -
9. PARÇA İŞLEME SİMÜLASYONU VE PARÇA İŞLEME SIRASINDA ÇİZİM İŞLEM
B-63874TR/05

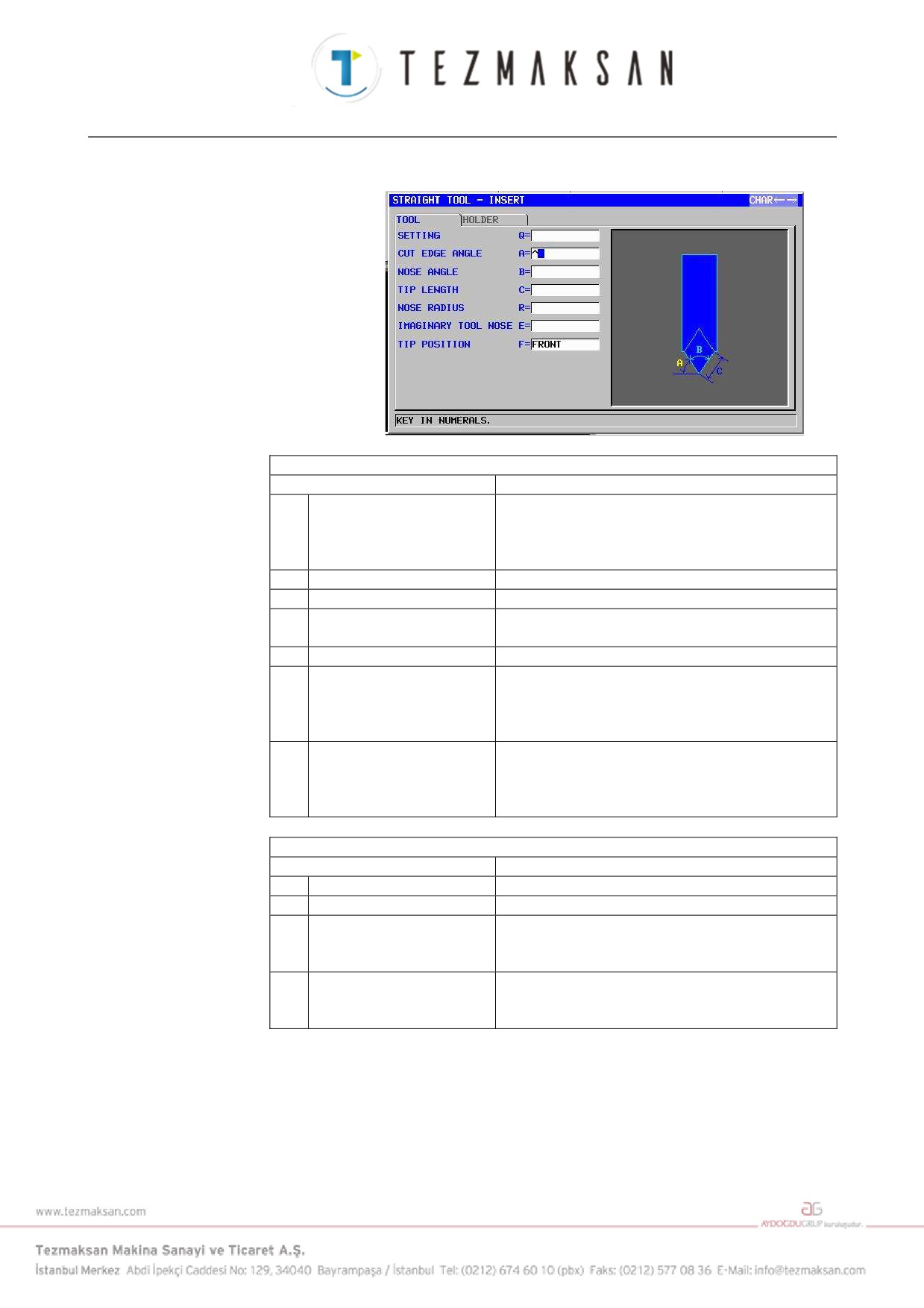

Takım tanımlama komut satırı (düz takım): G1914
TOOL
Veri öğesi
Anlamı
Q
SETTING
Takım takma yönü. Şemadan takma yöntemi
numarasını seçin.
Açıklama) Dikey ve yatay tornaların her ikisi için
görsel olarak seçilir.
A
CUT EDGE ANGLE
Kesme kenarı açısı (pozitif değer)
B
NOSE ANGLE
Takım ucu açısı (pozitif değer)
C
TIP LENGTH
Gerçekte kesimi yapabilen takım uç kısmı uzunluğu
(pozitif değer)
R
NOSE RADIUS
Takım ucunun yarıçapı (pozitif değer)
E
IMAGINARY TOOL NOSE
Sanal takım ucu konumu. Şemada belirtilen
menüden bir numara seçin.
Açıklama) Dikey ve yatay tornaların her ikisi için
görsel olarak seçilir.
F
TIP POSITION
[FRONT] : Tutucunun önündeki ucu görüntüleyin.
(ileriye iş mili dönüşü takımı)
[REAR]
: Tutucunun arkasındaki ucu görüntüleyin.
(tersine iş mili dönüşü takımı)
HOLDER
Veri öğesi
Anlamı
L*
HOLDER LENGTH
Tutucu uzunluğu (pozitif değer)
W*
HOLDER WIDTH
Tutucu genişliği (pozitif değer)
I*
HOLDER LENGTH 2
Uç, tutucu takılma yönüne zıt yönde kurulduğunda,
tutucunun uzunlamasına sonu ve uç merkezi
arasındaki mesafe (pozitif değer)
J*
HOLDER WIDTH 2
Uç, tutucu takılma yönüne zıt yönde kurulduğunda,
tutucunun yanal sonu ve uç merkezi arasındaki
mesafe (pozitif değer)
- 210 -
B-63874TR/05
İŞLEM
9. PARÇA İŞLEME SİMÜLASYONU VE PARÇA İŞLEME SIRASINDA ÇİZİM

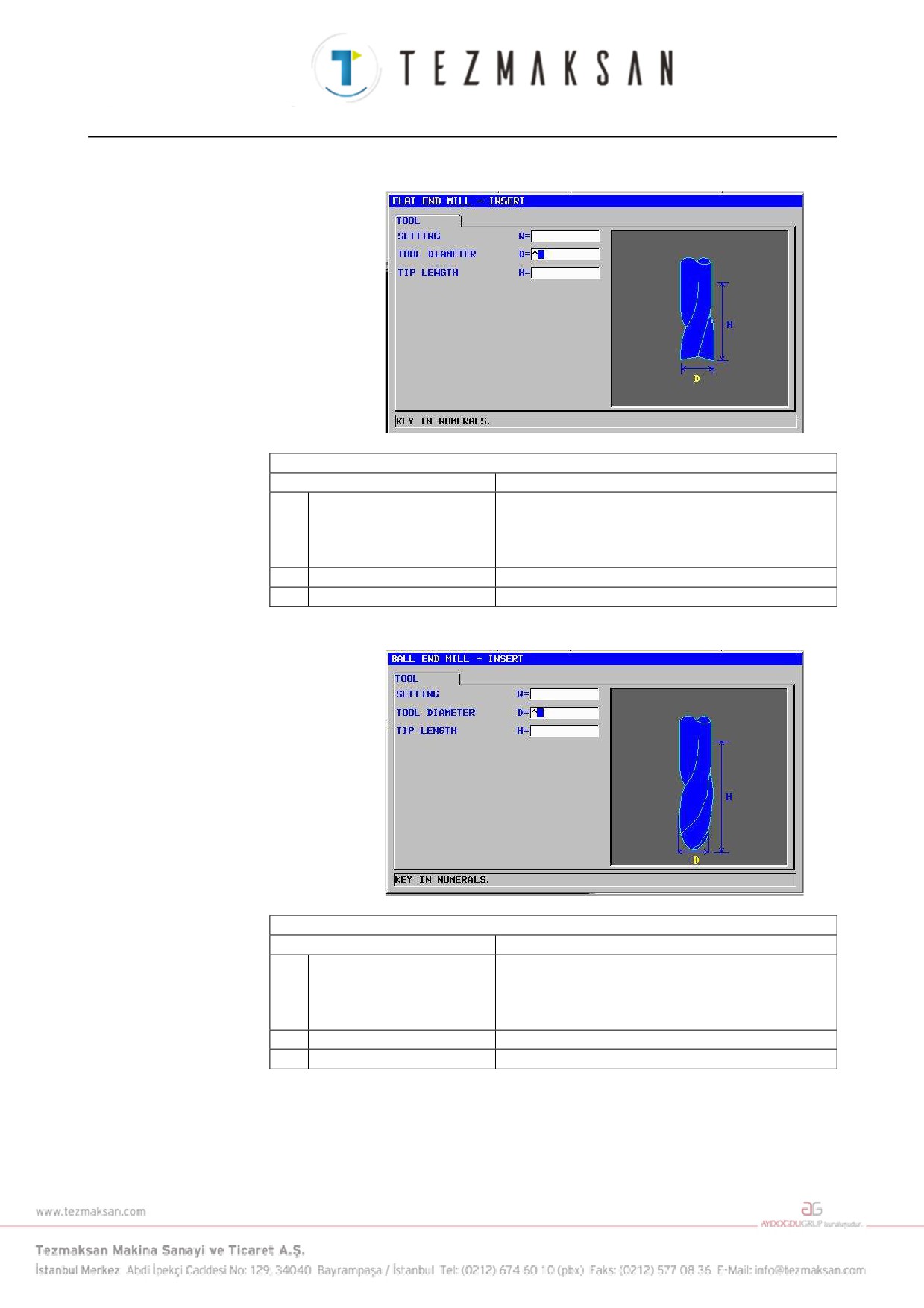

Takım tanımlama komut satırı (delme): G1921
TOOL
Veri öğesi
Anlamı
Q
SETTING
Takım takma yönü. Şemadan takma yöntemi
numarasını seçin.
Açıklama) Dikey ve yatay tornaların her ikisi için
görsel olarak seçilir.
D
TOOL DIAMETER
Matkap çapı (pozitif değer)
B
NOSE ANGLE
Matkap ucu açısı (pozitif değer)
H
TIP LENGTH
Matkap uzunluğu (pozitif değer)
- 211 -
9. PARÇA İŞLEME SİMÜLASYONU VE PARÇA İŞLEME SIRASINDA ÇİZİM İŞLEM
B-63874TR/05
Takım tanımlama komut satırı (sayaç plaka takımı): G1931
TOOL
Veri öğesi
Anlamı
Q
SETTING
Takım takma yönü. Şemadan takma yöntemi
numarasını seçin.
Açıklama) Dikey ve yatay tornaların her ikisi için
görsel olarak seçilir.
D
BOTTOM DIAMETER
Sayaç plaka takımı ucu çapı (pozitif değer)
E
CUTER DIAMETER
Sayaç plaka takımı çapı (pozitif değer)
H
TIP LENGTH
Sayaç plaka takımı kesme kısmı uzunluğu (takım
ekseni yönü, pozitif değer)
B
CUTTER LENGTH
Sayaç plaka takımı freze çakısı uzunluğu (takım ekseni
yönü, pozitif değer)
L
SHANK LENGTH
Sayaç plaka takımı tam uzunluğu (pozitif değer)
W
SHANK DIAMETER
Sayaç plaka takımı sapının çapı (pozitif değer)
- 212 -
B-63874TR/05
İŞLEM
9. PARÇA İŞLEME SİMÜLASYONU VE PARÇA İŞLEME SIRASINDA ÇİZİM
Takım tanımlama komut satırı (düz alt hadde): G1932
TOOL
Veri öğesi
Anlamı
Q
SETTING
Takım takma yönü. Şemadan takma yöntemi
numarasını seçin.
Açıklama) Dikey ve yatay tornaların her ikisi için
görsel olarak seçilir.
D
TOOL DIAMETER
Alt hadde çapı (pozitif değer)
H
TIP LENGTH
Alt hadde takım uzunluğu (pozitif değer)
Takım tanımlama komut satırı(yuvarlak alt hadde): G1933
TOOL
Veri öğesi
Anlamı
Q
SETTING
Takım takma yönü. Şemadan takma yöntemi
numarasını seçin.
Açıklama) Dikey ve yatay tornaların her ikisi için
görsel olarak seçilir.
D
TOOL DIAMETER
Alt hadde çapı (pozitif değer)
H
TIP LENGTH
Alt hadde takım uzunluğu (pozitif değer)
- 213 -
9. PARÇA İŞLEME SİMÜLASYONU VE PARÇA İŞLEME SIRASINDA ÇİZİM İŞLEM
B-63874TR/05
Takım tanımlama komut satırı (gagalama): G1922
TOOL
Veri öğesi
Anlamı
Q
SETTING
Takım takma yönü. Şemadan takma yöntemi
numarasını seçin.
Açıklama) Dikey ve yatay tornaların her ikisi için
görsel olarak seçilir.
D
TOOL DIAMETER
Gagalama çapı (pozitif değer)
H
TIP LENGTH
Gagalama uzunluğu (pozitif değer)
Takım tanımlama komut satırı (rayma): G1923
TOOL
Veri öğesi
Anlamı
Q
SETTING
Takım takma yönü. Şemadan takma yöntemi
numarasını seçin.
Açıklama) Dikey ve yatay tornaların her ikisi için
görsel olarak seçilir.
D
TOOL DIAMETER
Rayma çapı (pozitif değer)
H
TIP LENGTH
Rayma uzunluğu (pozitif değer)
- 214 -
B-63874TR/05
İŞLEM
9. PARÇA İŞLEME SİMÜLASYONU VE PARÇA İŞLEME SIRASINDA ÇİZİM
Takım tanımlama komut satırı (baralama takımı): G1924
TOOL
Veri öğesi
Anlamı
Q
SETTING
Takım takma yönü. Şemadan takma yöntemi
numarasını seçin.
Açıklama) Dikey ve yatay tornaların her ikisi için
görsel olarak seçilir.
D
TOOL DIAMETER
Baralama takımı çapı (pozitif değer)
H
TIP LENGTH
Baralama takımı uzunluğu (pozitif değer)
Takım tanımlama komut satırı (yüz haddesi): G1930
TOOL
Veri öğesi
Anlamı
Q
SETTING
Takım takma yönü. Şemadan takma yöntemi
numarasını seçin.
Açıklama) Dikey ve yatay tornaların her ikisi için
görsel olarak seçilir.
D
TOOL DIAMETER
Yüz haddesi çapı (pozitif değer)
H
TIP LENGTH
Yüz haddesi uzunluğu (pozitif değer)
- 215 -
9. PARÇA İŞLEME SİMÜLASYONU VE PARÇA İŞLEME SIRASINDA ÇİZİM İŞLEM
B-63874TR/05
İş mili seçim komut satırı: G1998
İŞ MİLİ SEÇİMİ
Veri öğesi
Anlamı
S
SPINDLE NUMBER
Alt iş mili iş mili numarası (pozitif sayı)
Açıklama) Alt iş mili, iş mili numarası 2'ye sahip
olduğunda 2 girin. Alt iş mili iş mili
numarası 3'e sahip olduğunda 3 girin.
NOT
Yukarıdaki menü alt iş milli bir tezgah için hazırlanır
ve parametre No.14702 = 1'in 1 biti olduğunda
görüntülenir.
- 216 -
B-63874TR/05
İŞLEM
9. PARÇA İŞLEME SİMÜLASYONU VE PARÇA İŞLEME SIRASINDA ÇİZİM
9.10
OTOMATİK TORNALAR İÇİN İŞ MİLİ HAREKETİ
CANLANDIRMASI
Bu, otomatik tornalar için iş mili hareketini kullanan parça işleme
simülasyonu gerçekleştirmek üzere ilave canlandırma fonksiyonudur.
"Otomatik torna için iş mili hareketi canlandırması" seçeneği bu
fonksiyonu kullanmak için gereklidir.
NOT
Bu fonksiyon yalnızca Series 16i/18i/21i için mevcuttur.
9.10.1
Fonksiyon
Programda ikincilin hareketinden ananın hareketini yansıtan komut
girilirse ve yürütülürse ikincil takım da hareket eder. Bu hareketin
sonucu olarak iş milinin hareketini kullanan işlemenin simülasyonu
gerçekleştirilir.
9.10.2
Yansıtma Başlatma Komutu

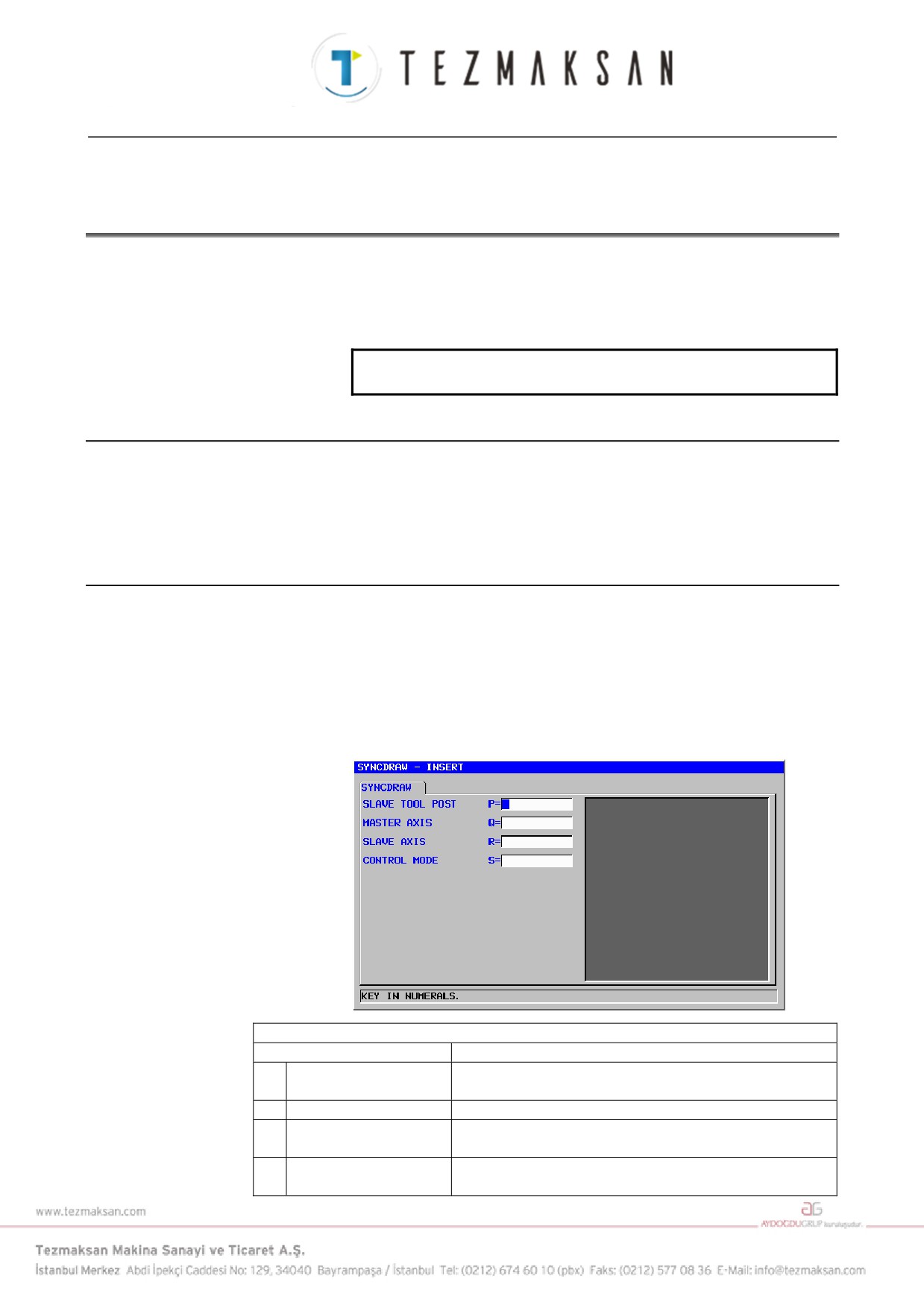

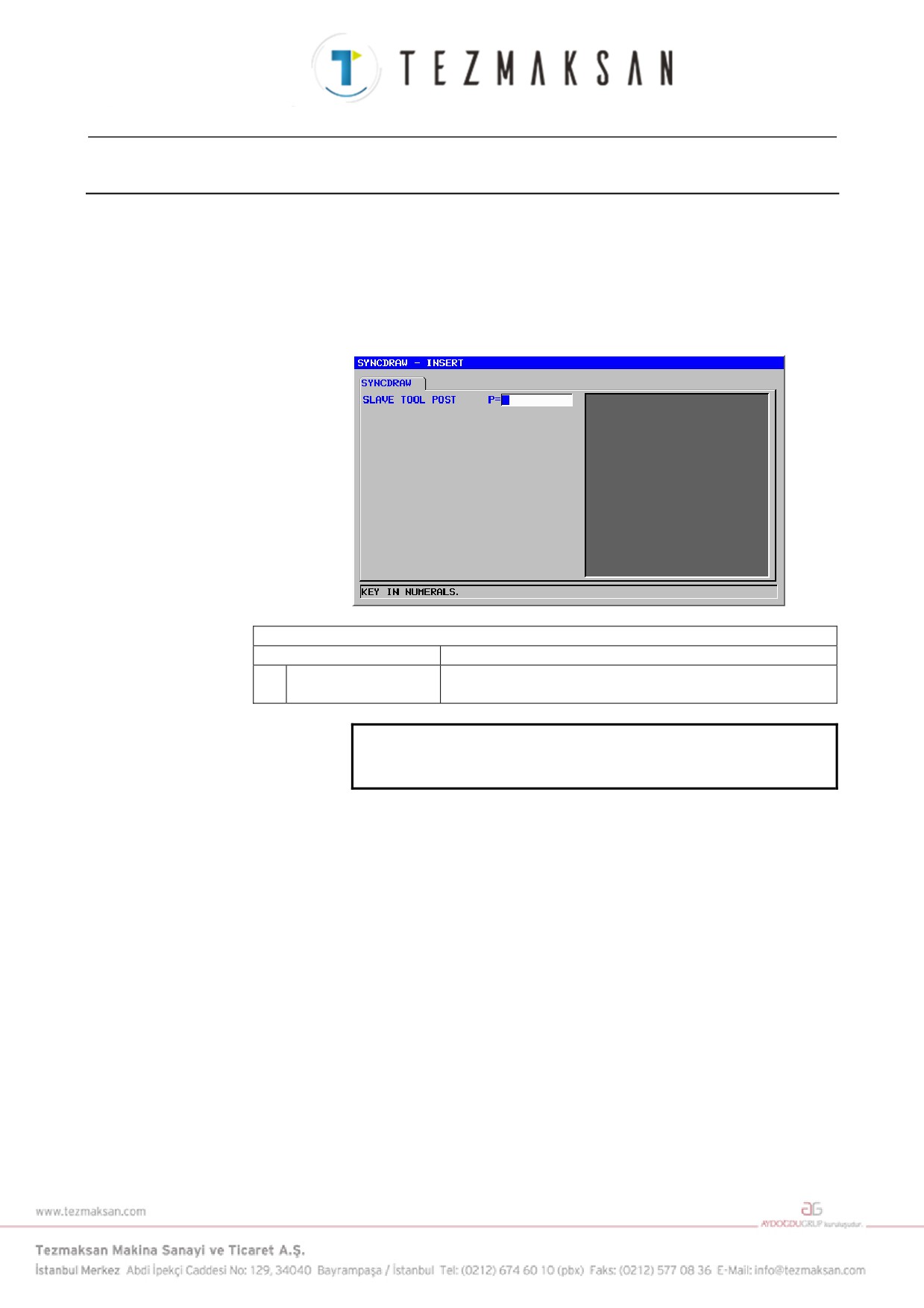

[START]'a basılarak "SYNCDRAW" sekmesi görüntülenir. Yansıtma
başlatma komutunu vermek için aşağıdaki pencere görüntülenir,
"SYNCDRAW" sekmesi seçildikten sonra imleç, "START
SYNCHRONIZ-ATION CONTROL"e
(BAŞLATMA SEKRONİ-
ZASYON KONTROLÜ) yerleştirilir ve INPUT tuşuna basılır.
İkincildeki yansıtma komutla başlar.
Yansıtma başlatma komutu: G1994
Koşul
Veri öğesi
Anlamı
P
SLAVE TOOL POST
Manual Guide i ana öğenin hareketini yansıttığı ikincil takım
değiştirme noktası sayısı.
Q
MASTER AXIS
Yansıtılan eksenlerin sayısı (X, Y, Z veya C ekseni)
R
SLAVE AXIS
Ananın hareketini yansıtan Guide i'deki eksen sayısı (X, Y, Z
veya C ekseni)
S
CONTROL MODE
[SYNC]:Senkranizasyon kontrol modu altında
[NOSYNC]:Senkranizasyon kontrol modu altında değil
- 217 -
9. PARÇA İŞLEME SİMÜLASYONU VE PARÇA İŞLEME SIRASINDA ÇİZİM İŞLEM
B-63874TR/05
9.10.3 Yansıtma Bitirme Komutu
Yansıtma bitirme komutunu vermek için aşağıdaki pencere
görüntülenir, "SYNCDRAW" sekmesi seçildikten sonra imleç, "END
SYNCHRONIZATION CONTROL"e
(BİTİRME SEKRONİ-
ZASYON KONTROLÜ) yerleştirilir ve INPUT tuşuna basılır.
İkincildeki yansıtma komutla biter.
Yansıtma bitirme komutu: G1995
Koşul
Veri öğesi
Anlamı
P
SLAVE TOOL POST
Manual Guide i ana öğenin hareketini yansıttığı ikincil takım
değiştirme noktası sayısı.
NOT
1 "SYNCDRAW" sekmesini görüntülemek için parametre
No.27310#5'i "1" olarak ayarlamak gereklidir.
- 218 -
B-63874TR/05
İŞLEM
9. PARÇA İŞLEME SİMÜLASYONU VE PARÇA İŞLEME SIRASINDA ÇİZİM
9.10.4 Tezgah Simülasyonu ve Gerçek Çalışması
G1994 ve G1995 arasında Q'da tanımlanan eksen numarası hareketi, R
ile tanımlanan eksen hareketinde yansıtılır. R, P ile tanımlanan takım
değiştirme noktası numarasıdır.

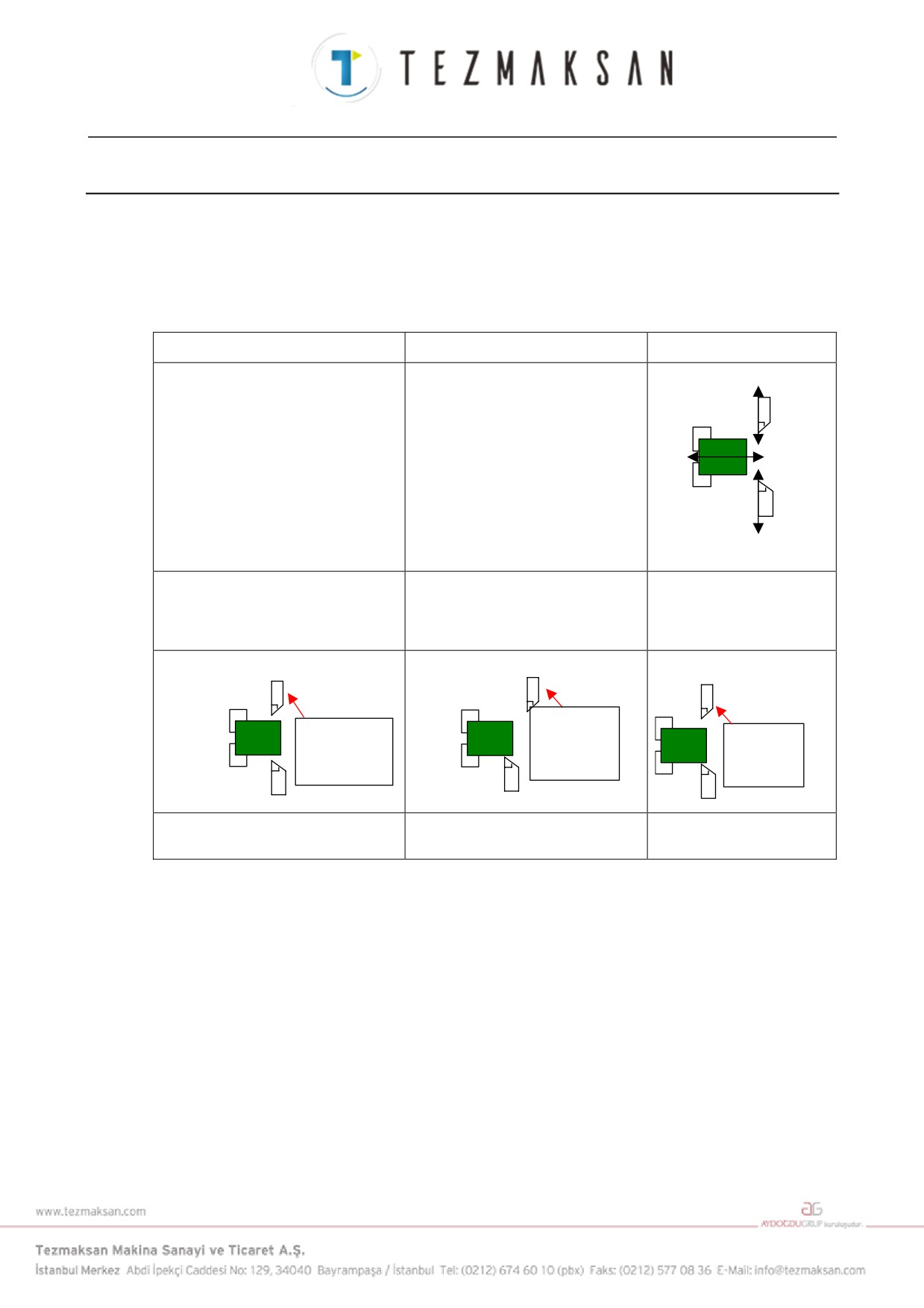

Açk1. Çalışma eşzamanlı, karma veya üzerine uygulanan kontrol
altında değil
Yol-1(Yansıtma komutu var)
Yol-1(Yansıtma komutu yok)
Gerçek tezgahın çalışması
Eşzamanlı, karma veya üzerine
Senkronizasyon, karma veya üzerine
+X3
uygulanan kontrol altında değil
uygulanan kontrol altında değil
Yol -3
-X3
-Z
+Z
-X1
Yol -1
+X1
G1994 P3.Q2. R2. S0.;
Komut yoktur.
Yol-3 ikinci eksenin
(Z-ekseni)
hareketinde yol-1 ikinci eksenin
(Z-ekseni) hareketini yansıtır.
[Canlandırmadaki görüntü]
[Canlandırmadaki görüntü]
Z ekseni
Z ekseni
hareketi
hareketi
Takım pos'u
Takım pos'u
kapalı ve
Abs pos'u
kapalı değil
abs pos'u
değişmez.
ve abs pos'u
değişmez.
değişmez.
G1995 P3.;
Komut yoktur.
Yol-3'de son yansıtma.
- 219 -
