FANUC Series 0i-MODEL F Plus. CONNECTION MANUAL (FUNCTION) - page 357

19. MAINTENANCE FUNCTION





B-64693EN-1/01



- 2810 -

Example)
(1)  Spindle collision during automatic operation


If the operation mode is automatic operation such as MEM when  the trouble occurs, the operator
states can be clarified by checking the saved following data.
-

The program name and its block number.

-

The machine position and the absolute position.

-

The Modal.


(2)  Spindle collision during manual operation


If the operation mode is manual operation such as JOG mode when trouble is occurs, the operator
states can be clarified by checking the saved following data.
-

The machine position and the absolute position.

-

The operation history that the CNC parameter is changed.



19.1.4.1

Restriction of saving

To save CNC information for eight or more days, so number of saving information each day is restricted.


Potential Saving Number

Potential Saving Number means the number of limits that can be preserved in a day.
Potential Saving Number is given basically 10 times a day, but remained Potential Saving Number is
carried over next day. (Maximum 30)
CNC information is remained eight or more days in CNC memory. (Refer to Example.1 to 3)
Potential Saving Number is displayed on diagnosis data No. 4500.

If number of histories that can be saved per day are exceeded, the history at that time will not be saved
even if the machine state history saving condition is satisfied.
The number of history records that were not saved will be recorded in the history that will be saved next
time as the number of unsaved histories.


Non-Save Number

Non-Save Number is the number that CNC information was not saved because of restriction of saving
even if save request condition is fulfilled(signal MSUREQ<G0534.6> changing into “1”, detecting
unexpected abnormal torque, spindle alarm or servo alarm)
Non-Save Number is included in CNC information that will be saved next time.
The maximum value of Non-Save Number is 65535.
Non-Save Number is displayed on Machine state history screen. (Refer to the below figure.)
If “*” displayed at the right of detect time, it means the value of Non-Save Number is 1 or more.
If Non-Save Number is 0, “*” is not displayed.
In details, refer to 22.1.8 Machine state history screen.

B-64693EN-1/01





19. MAINTENANCE FUNCTION



- 2811 -



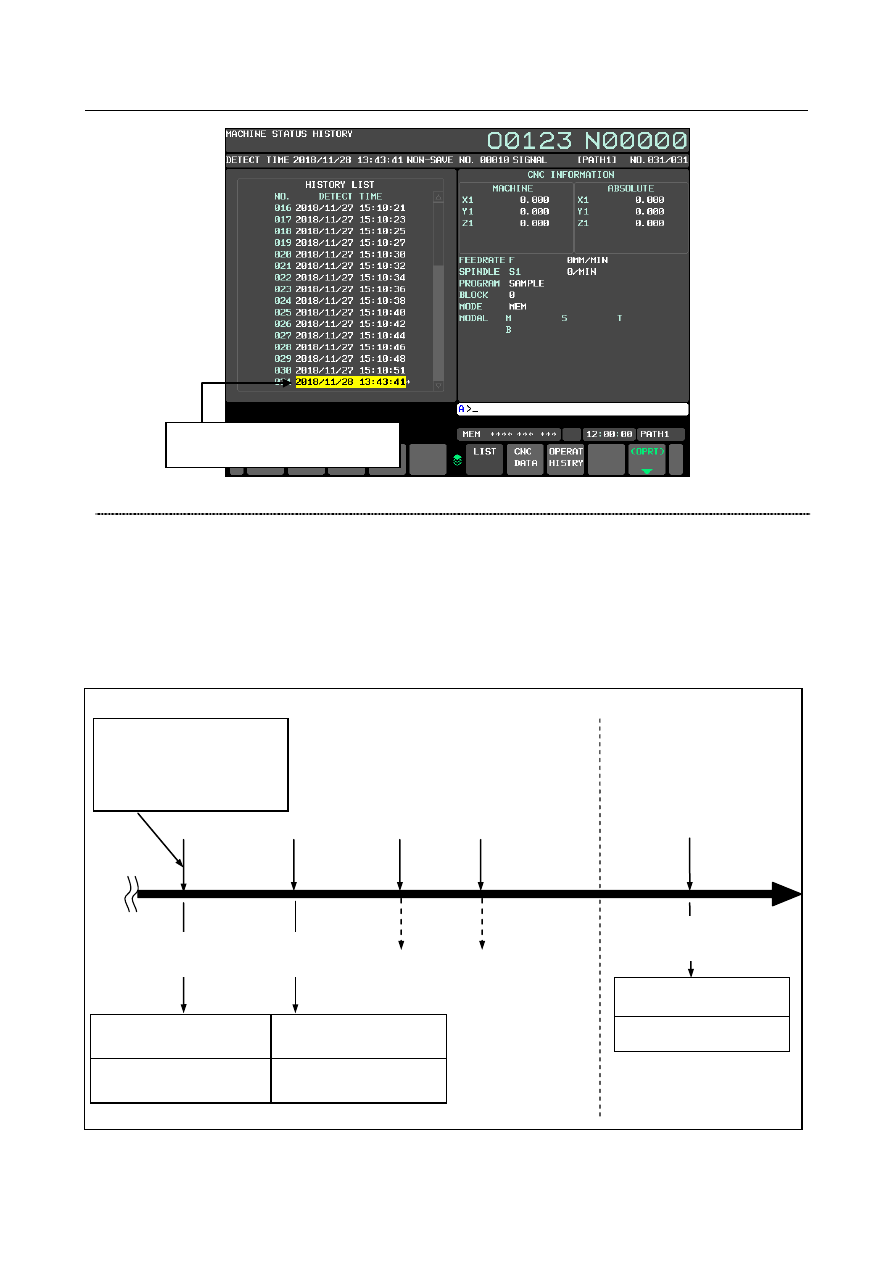

Fig. 19.1.4.1 (a) Non-Save Number



Example.1 (Non-Save Number)

This is the case MSUREQ changes into “1” twelve times on 1 April, and change into “1” only one time 2
April.
On 1 April, Potential Saving Number was 10, and MSUREQ had changed into “1” twelve times.
From 1st to 10th CNC information was saved, but 11th and 12th had not been saved, because of
restriction.
On 2 April, MSUREQ had changed “1” only one time.
In this case, the value of Non-Save Number is saved is 2(11th and 12th on 1 April).






9th

10th

11th

12th

Not Save



Date Change

Non-Save Number 2

1st

Machine Status History

Save Request Signal

MSUSRQ<G0534.6>

9th information

10th information

1 April

2 April

1st information

Save CNC information

Non-Save Number 0

Non-Save Number 0

Save CNC information

Not Save



Non-Save Number is not 0.

19. MAINTENANCE FUNCTION





B-64693EN-1/01



- 2812 -

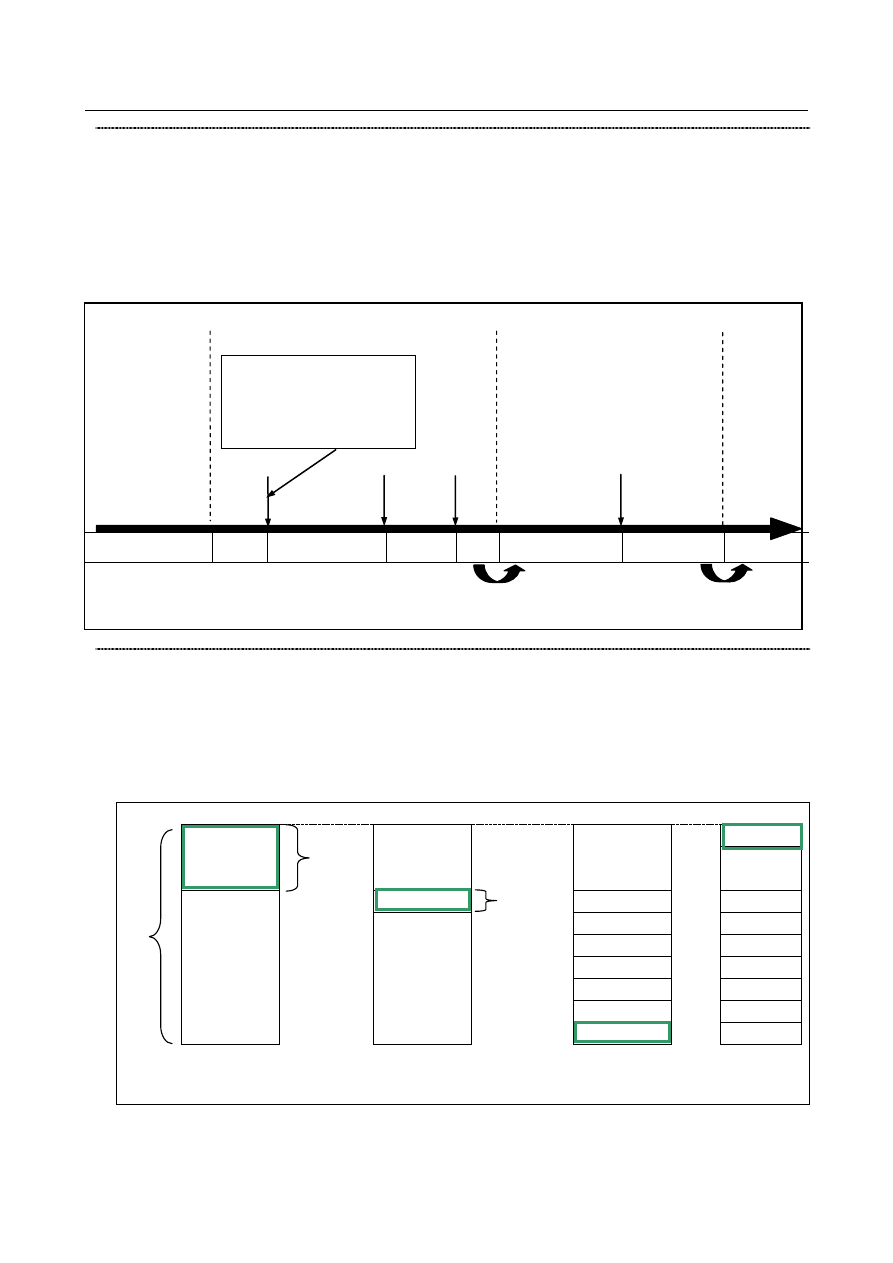

Example.2 (Carry over of Potential Saving Number)

This is the case of carry over of Potential Saving Number.
On 1 April, Potential Saving Number was 10 and CNC information was saved 3 times.
Potential Saving Number was carried over next day.
On 2 April, Potential Saving Number was 17 as a result of carry over from 1 April, and CNC information
was saved only 1 time.
On 3 April, Potential Saving Number was 26 as a result of carry over from 2 April.
Max of carry over of Potential Saving Number is 30.






Example.3 (Saving 100 information by the shortest days)

This is the example of saving 100 information in the shortest days.
CNC information was saved 30 times on 1 April.
Next 7 days, information was saved 10 times a day.
On 8 April, there were CNC information from April 1, and information of 1 April still remained.
Like this, information remains for at least 8 days.
9 April the old information on 1 April is overwritten.






1 April







1 April





1 April



9 April







1 April











2 April



2 April



2 April









3 April



3 April









…

4 April



4 April









5 April



5 April









6 April



6 April









7 April



7 April









8 April



8 April

1st day

30 times





2nd day

10 times





8th day

10 times





9th day

10 times



3rd

1st

Machine Status History

Save Request Signal

MSUSRQ<G0534.6>

1st

2 April

1 April

Potential Saving
Number

10

9

8

7

17

16

26





2nd

3 April



10

+



carry over



16

2 April



10

+



carry over



7







B-64693EN-1/01





19. MAINTENANCE FUNCTION



- 2813 -

19.1.5

Setting

19.1.5.1

PMC signal

Four bytes data can be set as PMC signal.
The address is set by the parameter.

The PMC path number of signal No.1 to 4 is set to parameter No.11378 to No.11381.
The value and the PMC path number that can be set are as follows.

No.11378 to 11381

PMC Path Number

0

Unsetting

1

1st PMC

2

2nd PMC

3

3rd PMC

4

4th PMC

5

5th PMC

9

Dual Check Safety


The address kind of signal No.1 to 4 is set to parameter No.11382 to No.11385.
The value and the address kind that can be set are as follows.

No.11382 to 11385

Address Kind

0

Unsetting

1

X

2

Y

3

G

4

F

5

A

6

R

7

T

8

K

9

C

10

D


The address number of signal No.1 to 4 is set to parameter No.11386 to No.11389.
The range that can be set is decided depending on the address kind.
Refer to PMC Programming Manual (B-64513EN) for detail.

Example:

Signal No

Address

PMC Path Number

Address Kind

Address Number

1

1:X10

No.11378 = 1

No.11382 = 1(X)

No.11386 = 10

2

1:Y20

No.11379 = 1

No.11383 = 2(Y)

No.11387 = 20

3

2:R30

No.11380 = 2

No.11384 = 6(R)

No.11388 = 30

4

3:D40

No.11381 = 3

No.11385 = 10(D)

No.11389 = 40



19.1.5.2

Multi-Sensor Unit

The Multi-Sensor Unit is connected with CNC by I/O Link.
When the Multi-Sensor Unit is detected in the power on, CNC automatically sets the address of the sensor
signal.
Therefore, the setting by MTB is unnecessary.


NOTE



The allocation setting of I/O Link is necessary.

19. MAINTENANCE FUNCTION





B-64693EN-1/01



- 2814 -

19.1.5.3

Delay time for operation history saving

The alarm history can be saved in the operation history.
So, the operation history that contains the generated alarm can be saved by this function.
However, the gap might be caused in timing between the machine status history save request condition is
fulfilled and the alarm is saved into operation history.
In this case, even if CNC saves  the operation history when the machine status history save request
condition is fulfilled, the operation history doesn’t contain the alarm generated in the immediately after
that.
To prevent this problem, the delay time for operation history save is set.
The delay time for the operation history save is set by parameter No.24302.




MSUSRQ=”1”

Alarm Generation

Check “MSUSRQ”

Save history

MSUSRQ =”1”

Alarm Generation

Check “MSUSRQ”

Save History without

operation history.

The saved operation history doesn’t

contain the alarm history.

Without Delay Time for Operation History Save

Save history

operation history.

Delay time for operation history save

Time

Time

The alarm is saved

in the operation history

The alarm is saved

in the operation history

The saved operation history

contains the alarm history.

With Delay Time for Operation History Save



Fig. 19.1.5.3 (a) Delay time for operation history saving


If the parameter No.24302 is –1 or less, the delay time is 0.
If the parameter No.24302 is 0, the delay time is 160ms.
If the parameter No.24302 is 1 or more, the delay time is (No.24302

×

16)ms.

For example, if the parameter No.24302 is 5, the delay time is 80ms.


19.1.5.4

Machine state history saving response signal (MSUSAS)

Machine State History Saving Response Signal MSUSAS <F545.6> is response signal of
MSUSRQ<G534.6>.If the machine status history  start saving by other reason such as detecting spindle
alarm, MSUSAS doesn’t become “1”.

When CNC detects MSUSRQ<G534.6> changing into “1”, CNC changes MSUSAS<F545.6> into “1”.
Even if starting saving machine state history when condition  MSUSQR<G0534.6> is not set  to 1,
MSUSAS<F0545.6> is not turned to 1.
Afterwards, behavior of CNC is different depend on the value of Potential Saving Number.


B-64693EN-1/01





19. MAINTENANCE FUNCTION



- 2815 -

-



When Potential Saving Number is one or more

(1)  When CNC detects MSUSRQ changing into “1”, CNC begin to save information and change

MSUSAS into “1”.

(2)  Ladder program confirm that MSUSAS changed into “1”, please change MSUSRQ into “0”.
(3)  After information saving is ended, if MSUSRQ is “0”, MSUSAS is changing into “0”.



MSUSRQ

<G534.6>

MSUSAS

<F545.5>

ON

OFF



OFF



ON

Accident

Saving Information

Begin to save

information

Save

completion



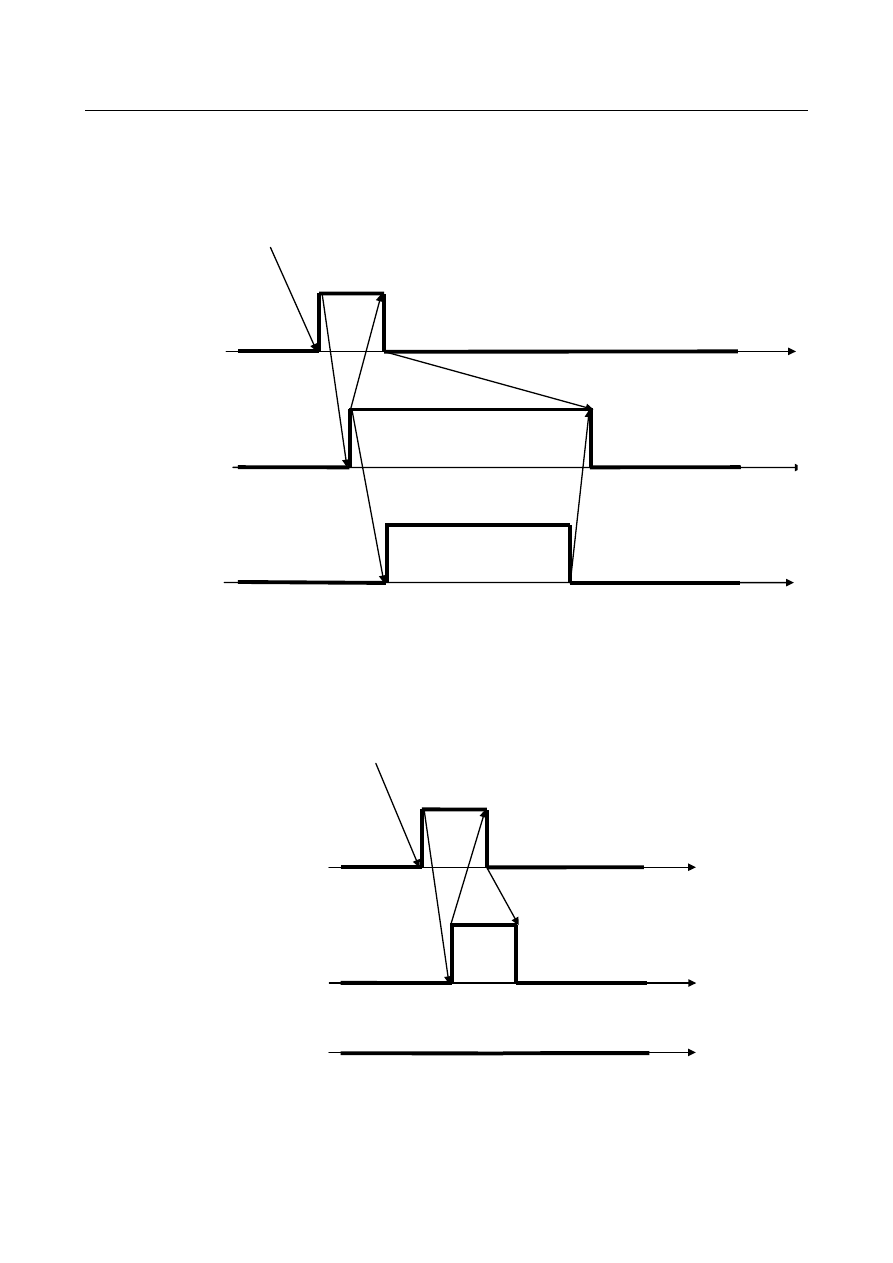

Fig. 19.1.5.4 (a) Machine State History Save Request Signal and Machine State History Saving Response

Signal



-



When Potential Saving Number is zero

(1)  When CNC detects MSUSRQ changing into “1”, CNC change MSUSAS into “1”, but CNC is

not saving information.

(2)  Ladder program confirm that MSUSAS is changed into “1”, please change MSUSRQ into “0”.
(3)  If MSUSRQ is 0, MSUSAS changing into “0”.



ON

OFF



OFF



ON

MSUSRQ

<G534.6>

MSUSAS

<F545.5>

Accident

Saving Information

Information is not saved



Fig. 19.1.5.4 (b) Machine State History Save Request Signal and Machine State History Saving Response

Signal



19. MAINTENANCE FUNCTION





B-64693EN-1/01



- 2816 -

Signal

Machine State History Save Request Signal MSUSRQ<G0534.6>

  [Classification]  Input signal


[Function]  The save of the machine state history is requested.



[Operation]  When this signal becomes 1, the machine state history is saved.



Machine State History Saving Response Signal MSUSAS<F0545.5>

  [Classification]  Output signal


[Function]  Response to the machine status history save request signal (MSUSRQ)



[Output cond.]  This signal becomes 1 when:

-

Detect MSUSRQ is “1”.

It becomes 0 when:
Behavior is different depend on the information was saved or not.
-

The machine state history is saving: Detect MSUSRQ is “0” and saving is ended.

-

The machine state history is not saving: Detect MSUSRQ is “0”.



Signal address





#7

#6

#5

#4

#3

#2

#1

#0

G0534





MSUSRQ















F0545







MSUSAS













Parameter





#7

#6

#5

#4

#3

#2

#1

#0

11372



MSH







MSM











[Input type]  Parameter input



[Data type]  Bit





#3  MSM

  The machine state monitoring screen

0:

is not displayed.

1:

is displayed.





#7  MSH

  The machine state history screen

0:

is not displayed.

1:

is displayed.



11378



PMC path number of PMC signal No.1 for the machine state monitoring function

to





11381



PMC path number of PMC signal No.4 for the machine state monitoring function





[Input type]  Parameter input



[Data type]  Byte



[Data range]  0 to 5 and 9

The PMC path number of the PMC signal for the machine state monitoring function is
set.
The value and the PMC path number that can be set are as follows.

No.11378 to 11381

PMC Path Number

0

Unsetting

1

1st PMC

2

2nd PMC

3

3rd PMC

4

4th PMC

B-64693EN-1/01





19. MAINTENANCE FUNCTION



- 2817 -

No.11378 to 11381

PMC Path Number

5

5th PMC

9

Dual Check Safety



11382



Address kind of PMC signal No.1 for the machine state monitoring function

to





11385



Address kind of PMC signal No.4 for the machine state monitoring function





[Input type]  Parameter input



[Data type]  Byte



[Data range]  0 to 10

Address kind of PMC signal for the machine state monitoring function is set.
The value and the address kind that can be set are as follows.

No.11382 to 11385

Address Kind

0

Unsetting

1

X

2

Y

3

G

4

F

5

A

6

R

7

T

8

K

9

C

10

D



11386



Address number of PMC signal No.1 for the machine state monitoring function

to





11389



Address number of PMC signal No.4 for the machine state monitoring function





[Input type]  Parameter input



[Data type]  2 Word



[Data range]  Refer to PMC Programming Manual (B-64513EN) for detail.

Address number of PMC signal for the machine state monitoring function is set.


24302



Delay time from trigger signal to storing operation history for the machine state monitoring function





[Input type]  Parameter input



[Data type]  Word



[Data range]  -1 to 32767

This parameter sets delay time from turning on trigger signal to beginning preservation of
the operation history in the machine state monitoring function.

Parameter No.24302

Delay Time

-1

0msec

0

160msec

1 to 32767

Parameter No.24302

×

16msec



Diagnosis Data

4500



Potential Saving Number



[Valid data range]  0 to 30

Potential Saving Number is displayed.
