FANUC Series 0i-MODEL F Plus. CONNECTION MANUAL (FUNCTION) - page 334

16. PMC CONTROL FUNCTION





B-64693EN-1/01



- 2626 -

16.3

EXTENDED EXTERNAL MACHINE ZERO POINT SHIFT

Overview

The conventional external machine zero point shift value function cannot make shifts on multiple axes
simultaneously.
With this extended function, external machine zero point shifts can be performed on all controlled axes.
An external machine zero point shift value is to be set in a parameter-set R area. A shift value must be
specified using a binary code, and the absolute value of a number from -32767 to 32767 must be specified.


Explanation

  -

Setting

This function is enabled by setting bit 0 (EMS) of parameter No. 1203 to 1. Enter a desired external
machine zero point shift value at the location starting at the address (R area of the PMC) set in parameter
No. 1280.
If 100 is set in parameter No. 1280, enter shift values at the location starting at R100 of the PMC. Set an
even number in parameter No. 1280.

Example) When 100 is set in parameter No. 1280

R0100

External machine zero point shift value for the 1st axis (Low)

R0101

External machine zero point shift value for the 1st axis (High)

R0102

External machine zero point shift value for the 2nd axis (Low)

R0103

External machine zero point shift value for the 2nd axis (High)

:

:

R(0100+2(n-1))

External machine zero point shift value for the n-th axis (Low)

R(0100+2(n-1)+1)

External machine zero point shift value for the n-th axis (High)



  -

Shift value

Specify a shift value by using a two-byte binary code for each axis.
A value from -32767 to 32767 can be specified.
A shift value is assumed to be specified as an absolute value.
The unit is the detection unit.

Example)


Suppose that the incremental system is IS-B, the machine is a millimeter machine (bit 0 of parameter
No. 1001 = 0),



the detection unit is 0.0002 mm (CMR (parameter No. 1820) = 10),



and parameter No. 1280 is set to 100.



When the following values are written to the R area :



R102 = 11001100 (CCh)



R103 = 11101101 (EDh)



the machine position on the second axis is shifted, and the shift value at that time is:





EDCCh [pulse] * 0.0002 [mm/pulse] = -0.932 mm



  -

Relationship with the error compensation functions

This function is superposed on error compensation functions such as the pitch error compensation
function and straightness compensation function.


  -

Coordinate system

If the machine is moved by this function, the coordinates are not updated.


B-64693EN-1/01





16. PMC CONTROL FUNCTION



- 2627 -

  -

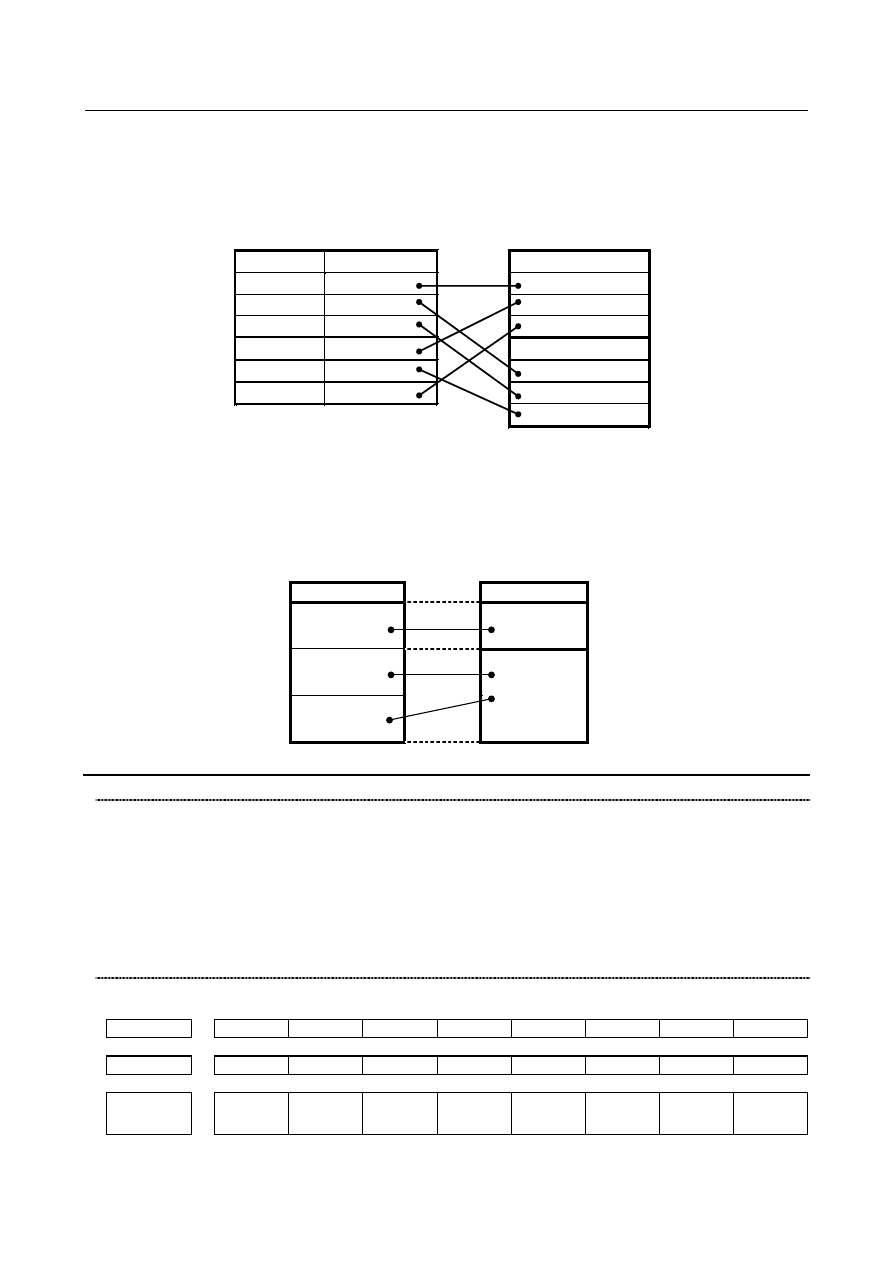

Multi-path control

In multi-path control, the locations of the R area are used in ascending order of axis numbers in the paths
as shown in the example below.

Example)


When, in parameter No. 1280, 100 is set for path 1 and 200 is set for path 2



Axis number

Path (Prm.981)



Shift value of path 1

1

1



R100—101

2

2



R102—103

3

2



R104—105

4

1



Shift value of path 2

5

2



R200—201

6

1



R202—203







R204—205





  -

Multi-path PMC

With a multi-path PMC, the PMC R area allocated to each path is used.

Example)


When the first PMC is assigned to path 1, and the second PMC is assigned to paths 2 and 3, the R
area of the first PMC is assigned to shift values for path 1, and the R area of the second PMC is
assigned to shift values for paths 2 and 3.



CNC



PMC

Path 1
No.1280 = 100



1st PMC
  R100~

Path 2
No.1280 = 100



Path 3
No.1280 = 200



2nd PMC
  R100~
  R200~







Signal

Extended external machine zero point shift signal

EMZ0 to EMZ15 <Rn to Rn+2*controlled axis count-1>

  [Classification]  Input signal


[Function]  Sets an external machine zero point shift value.



[Operation]  When an external machine zero point shift value is set with this signal, the machine

position is shifted by the specified value.
A set value is regarded as an absolute value.
As a signal address, specify an arbitrary R address with parameter No. 1280.



Signal address





#7

#6

#5

#4

#3

#2

#1

#0

Rn



EMZ7

EMZ6

EMZ5

EMZ4

EMZ3

EMZ2

EMZ1

EMZ0





















Rn+1



EMZ15

EMZ14

EMZ13

EMZ12

EMZ11

EMZ10

EMZ9

EMZ8

:



















Rn+2*con-

trolled axis

count-1



EMZ15

EMZ14

EMZ13

EMZ12

EMZ11

EMZ10

EMZ9

EMZ8


n represents the value set in parameter No. 1280.

16. PMC CONTROL FUNCTION





B-64693EN-1/01



- 2628 -

Parameter





#7

#6

#5

#4

#3

#2

#1

#0

1203

















EMS





[Input type]  Parameter input



[Data type]  Bit path





#0  EMS

  The extended external machine zero point shift function is:

0:

Disabled.

1:

Enabled.



NOTE

1  To use the extended external machine zero point shift function, the

external machine zero point shift function or the external data input
function is required.

2  When the extended external machine zero point shift function is

enabled, the conventional external machine zero point shift function
is disabled.



  WARNING



Set an appropriate value to parameter No.1280 beforehand when
you set 1 to this parameter.
If an internal relay of the set address in parameter No.1280 is used
by another usage, it may cause an unexpected machine behavior.
Be careful enough that you must prevent the competition of the
used internal relay.



1280



Start address of signals used with the extended external machine zero point shift function





[Input type]  Parameter input



[Data type]  2-word path

[Valid data range]  Even number from 0 to 59999


Set the start address of signals used with the extended external machine zero point shift
function. If a nonexistent address value is specified, this function is disabled.
If 100 is set, for example, this function uses R100 and up. The last R address to be used
depends on the number of controlled axes. When eight controlled axes are used, R100 to
R115 are used.


NOTE

1  If a nonexistent R address or an address in the system area is set,

this function is disabled.

2  Set an even number in this parameter.
3  When this parameter is 0, an internal relay from address R0 is

used.



  WARNING



If an internal relay of the set address in this parameter is used by
another usage, it may cause an unexpected machine behavior. Be
careful enough that you must prevent the competition of the used
internal relay.

B-64693EN-1/01





16. PMC CONTROL FUNCTION



- 2629 -

Warning and Note



  WARNING

1  When writing an external machine zero point shift value to the R area, write a

shift value for one axis as a word. If data for one axis is written in two operations,
one byte in one operation, an incorrect shift operation can result.

2  When writing data with the PMC or FOCAS2 function, provide an interval of

about 8 ms after one write operation before starting the next write operation. If
this write timing is not observed, an incorrect shift operation can result.



NOTE

This function can not use together with flexible path axis assignment function.



16.4

IMPROVEMENT OF EXTERNAL MACHINE ZERO POINT
SHIFT

Overview

In case of the external machine zero  point shift  or the extended external machine zero point shift,  the
maximum shift value per one execution cycle is extended.


Explanation

In case of the external machine zero point shift or the extended external machine zero point shift, when all
of following conditions are satisfied, the maximum shift value per one execution cycle is multiplied by 10.
(The positive side is 1270. The negative side is -1280.)
-



Bit 1 (EMF) of parameter No. 1814 = 1

-



Increment system is B or C.

-



Bit 2 (HPE) of parameter No. 1816 = 1



NOTE

1  In case of the compensation functions, when this function is valid, the maximum

compensation value per one execution cycle is multiplied by 10. (The positive
side is 1270. The negative side is -1280.)
-  Stored pitch error compensation
-  Bi-directional pitch error compensation
-  Interpolation type pitch error compensation
-  Smooth backlash compensation

2  Bit 1 (EMF) of parameter No.1814 is invalid on the following axes.

-  Axis for Cs contour control
-  Axis for Spindle positioning



16. PMC CONTROL FUNCTION





B-64693EN-1/01



- 2630 -

Parameter







#7

#6

#5

#4

#3

#2

#1

#0

1814















EMF







[Input type]  Parameter input



[Data type]  Bit axis





#1  EMF

  In case of the external machine zero point shift  or the extended external machine zero

point shift, the maximum shift value per one execution cycle is:
0:

Conventional specification. (The positive side is 127. The negative side is -128.)

1:

Multiplied by 10. (The positive side is 1270. The negative side is -1280.)

When all of following conditions are satisfied, this parameter is valid.
-

Increment system is B or C.

-

Bit 2 (HPE) of parameter No. 1816 = 1



NOTE

1  In case of the compensation functions, when this parameter is

valid, the maximum compensation value per one execution cycle is
multiplied by 10. (The positive side is 1270. The negative side is
-1280.)
- Stored pitch error compensation
- Bi-directional pitch error compensation
- Interpolation type pitch error compensation
- Smooth backlash compensation

2  This parameter is invalid on the following axes.

- Axis for Cs contour control
- Axis for Spindle positioning







#7

#6

#5

#4

#3

#2

#1

#0

1013















ISCx

ISAx





[Input type]  Parameter input



[Data type]  Bit axis



NOTE



When at least one of these parameters is set, the power must be
turned off before operation is continued.





#0  ISAx





#1  ISCx

  Increment system of each axis







Increment system

Bit 1 (ISC)

Bit 0 (ISA)

IS-A

0

1

IS-B

0

0

IS-C

1

0



B-64693EN-1/01





16. PMC CONTROL FUNCTION



- 2631 -





#7

#6

#5

#4

#3

#2

#1

#0

1816













HPE









[Input type]  Parameter input



[Data type]  Bit axis





#2  HPE

  The compensation amount by the error compensation can be output based on:

0:

Detection unit

1:

1/1000 of the detection unit (same unit as for nano compensation)



NOTE

1  This parameter is valid in the following error compensation.

-  Smooth backlash compensation
-  Interpolation type straightness compensation
-  Interpolation type straightness compensation 3072 points
-  Interpolation type pitch error compensation

2  In error compensation, set compensation data such as pitch error

data by the detection unit regardless of the setting of this
parameter.

3  This parameter is valid on the following axes.

-  Servo axis
-  Axis for which Cs contour control or Spindle positioning is

enabled

4  When this parameter is 1, the compensation amount by following

error compensation can be output based on the detection unit.
-  Backlash compensation
-  Stored pitch error compensation
-  Straightness compensation
-  Inclination compensation
-  Bi-directional pitch error compensation



16. PMC CONTROL FUNCTION





B-64693EN-1/01



- 2632 -

16.5

EXTERNAL WORKPIECE NUMBER SEARCH

Overview

A machining program stored in the part program memory can be started by an external signal.
When automatic operation is started in the memory operation mode during the reset state, the program is
searched for from a specified workpiece number and then executed from the beginning.
For a machine with a function for automatically loading several types of workpieces, this function can be
used to automatically select and execute the program according to the workpiece.
This function searches the following folder for a target program:
When parameter No. 3467 is set to 0:


Searches the default foreground folder for the program.

When parameter No. 3467 is set to other than 0:


Searches the initial folder specified in parameter No. 3467 for the program.



NOTE

1  Parameter No. 3467 is also used by the “external program number search”.
2  Parameter No. 3467 is also used by the “macro executor program reference and

write function”.



Signal

External workpiece number search signals

PN1,PN2,PN4,PN8,PN16 <Gn009.0 to Gn009.4>

  [Classification]  Input signal


[Function]  These signals specify a workpiece number to be executed in the memory operation mode.

These are 5-bit code signals and correspond to the workpiece numbers as shown Table
16.5 (a) (binary codes).

Table 16.5 (a)

External workpiece number search signals

Workpiece number

PN16

PN8

PN4

PN2

PN1

0

0

0

0

0

00

0

0

0

0

1

01

0

0

0

1

0

02

Omission

1

1

1

1

0

30

1

1

1

1

1

31


Of these numbers, workpiece number 00 has special meaning "making no search".
Therefore, a number from 01 to 31 can be specified as a workpiece number.


NOTE



The signals are also used to specify a file number for finding the
beginning of the file in inputting an external program.





[Operation]  Searches the program number corresponding to the workpiece number specified by these

signals when:


Automatic operation is started (the automatic operation start signal (ST) changes
from “1” to “0”) in the memory operation mode if automatic operation is in the reset
state (the automatic operation signal (OP) is “0”).

When the workpiece number is 00, however, no search is carried out.
The searched program is used in:

•



Automatic operation in the memory operation mode

•



Foreground edit in the memory edit mode

B-64693EN-1/01





16. PMC CONTROL FUNCTION



- 2633 -

Extended external workpiece number search signals

EPN0 to EPN13 <Gn024.0 to Gn025.5>

  [Classification]  Input signal


[Function]  These signals specify a workpiece number to be executed in the memory operation mode.

The correspondence with the workpiece numbers is shown Table 16.5 (b) (binary codes).



Table 16.5 (b)

Extended external workpiece number search signals

Workpiece

number

E
P
N

13

E
P
N

12

E
P
N

11

E
P
N

10

E
P
N

9

E
P
N

8

E
P
N

7

E
P
N

6

E
P
N

5

E
P
N

4

E
P
N

3

E
P
N

2

E
P
N

1

E
P
N

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0000

0

0

0

0

0

0

0

0

0

0

0

0

0

1

0001

0

0

0

0

0

0

0

0

0

0

0

0

1

0

0002

Omission

1

0

0

1

1

1

0

0

0

0

1

1

1

0

9998

1

0

0

1

1

1

0

0

0

0

1

1

1

1

9999

Of these numbers, workpiece number 0000 has special meaning "making no search".
Therefore, a number from 0001 to 9999 can be specified as a workpiece number.
These signals are used in place of the external workpiece number search signals (PN1 to
PN16) when the signal is selected by bit 1 (EPN) of parameter No. 3006.




[Operation]  Operation of these signals is same as operation of external workpiece number search

signals.



External workpiece number search start signal EPNS <Gn025.7>

  [Classification]  Input signal


[Function]  This signal executes only the search function of the workpiece number search and does

not perform automatic operation. When this signal changes from ”1”  to  ”0”, the search
function is executed.
When bit 2 (EPS) of parameter No. 3006 is set to 1, this signal is enabled and the search
function by ST is disabled.


Signal address





#7

#6

#5

#4

#3

#2

#1

#0

Gn009









PN16

PN8

PN4

PN2

PN1





















Gn024



EPN7

EPN6

EPN5

EPN4

EPN3

EPN2

EPN1

EPN0





















Gn025



EPNS



EPN13

EPN12

EPN11

EPN10

EPN9

EPN8



Parameter





#7

#6

#5

#4

#3

#2

#1

#0

3006













EPS

EPN







[Input type]  Parameter input



[Data type]  Bit





#1  EPN

  As signals for specifying workpiece numbers for external workpiece number search:

0:

The external workpiece search signals (PN1 to PN16) are used. (A number from 1 to
31 can be specified.)

1:

The extended external workpiece number search signals (EPN0 to EPN13) are used.
(A number from 1 to 9999 can be specified.)
