12. PROGRAM COMMAND





B-64693EN-1/01



- 2266 -



[Input type]  Parameter input



[Data type]  Bit





#5  MRR

  In G code preventing buffering (G04.1), the position of releasing preventing buffering:

0:

Cannot be specified by the distance to go in the previous movement block.

1:

Can be specified by the distance to go in the previous movement block.





#6  MSB

  When single block signal SBK <Gn046.1> is set to “1”, single block stop in G code

preventing buffering (G04.1) is:
0:

performed.

1:

not performed.



NOTE

Single block stop is not performed in G04.1 block regardless of the
state of #3003 when bit 6 (MSB) of parameter No.11279 is set to 1.





#7  HMA

  When non-buffering command by G code is specified during Relation of cutter

compensation, Multiple repetitive canned cycle G70 to G73, :
0:

alarm occurs.

1:

alarm not occurs.



NOTE

1  Processing time of non-buffering command by G code during

Relation of cutter compensation, Multiple repetitive canned cycle
G70 to G73 is equal with non-buffering commands of normal when
setting this parameter to 1.

2  Non-buffering command by G code during " Relation of cutter

compensation, Multiple repetitive canned cycle G70 to G73" is
treated with non-buffering commands of normal when setting this
parameter to 1. Please note enough about the function which
changes operation by the non-movement block (For example,
Cutter compensation and Tool nose radius compensation or etc.)



Alarm and message

Number

Message

Description

PS0010

IMPROPER G-CODE

Non-buffering command by G code was specified during/just
behind the command of relation of cutter compensation.

PS0051

MISSING MOVE AFTER CNR/CHF

Improper movement or the move distance was specified in the
block next to the chamfering or corner R block. Modify the
program.

PS0312

ILLEGAL COMMAND IN DIRECT
DRAWING DIMENSIONS
PROGRAMMING

Direct input of drawing dimensions was commanded in an
invalid format.
An attempt was made to specify an invalid G code during
direct input of drawing dimensions.
Two or more blocks not to be moved exist in consecutive
commands that specify direct input of drawing dimensions.
Although non-use of commas (,) (bit 4 of parameter No. 3405
= 1) was specified for direct input of drawing dimensions, a
comma was specified.

PS2085

G04.1 FORMAT ERROR

G04.1 block is not specified singly.



B-64693EN-1/01





13. DISPLAY/SET/EDIT



- 2267 -

13

DISPLAY/SET/EDIT

13.1

DISPLAY/SET

13.1.1

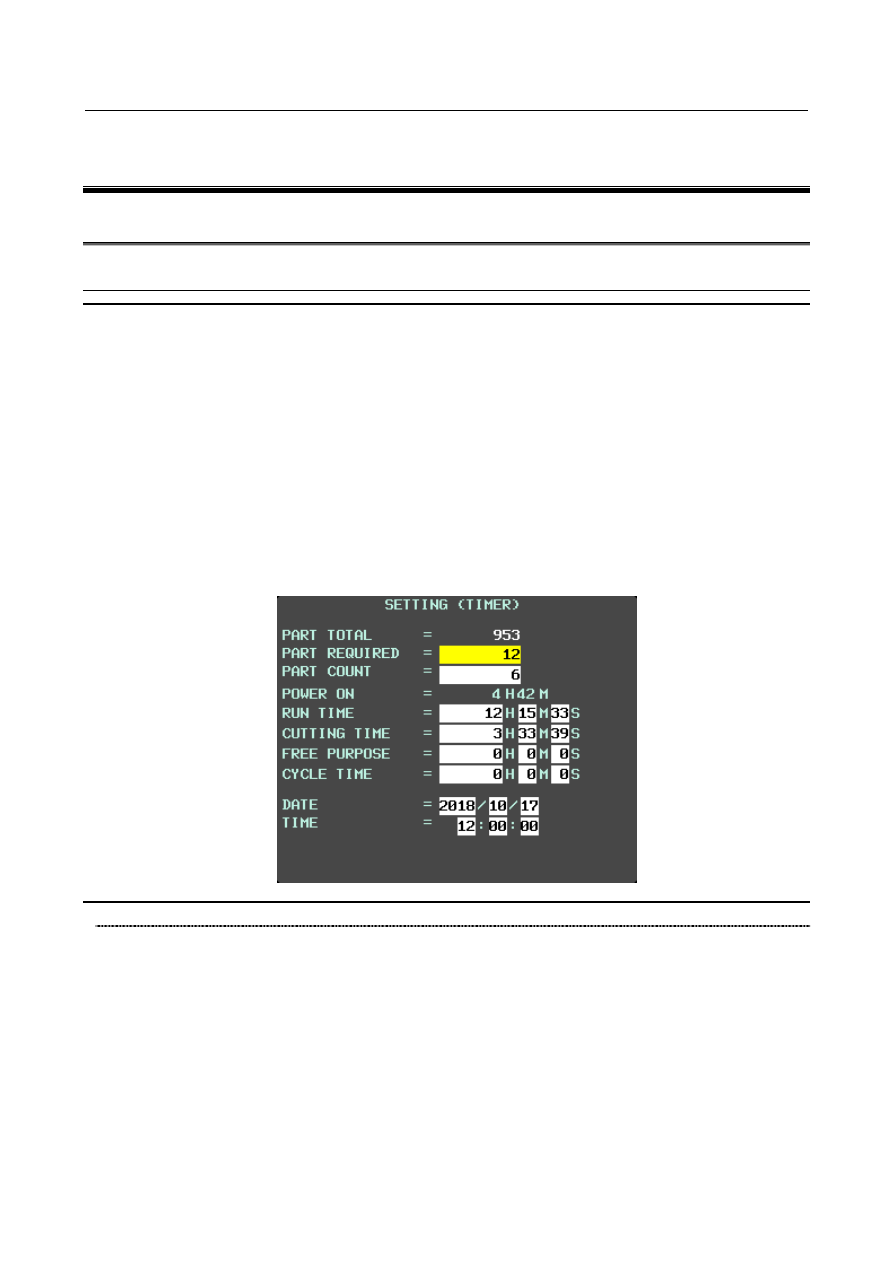

Run Hour and Parts Count Display

Overview

This function displays the integrated power-on time, the integrated cycle operation time, the integrated
cutting  time and timer (started by an input signal from PMC) on the screen. The integrated cycle
operation time, the integrated cutting time and timer can be altered and preset, by the operator.
In addition to the above, this function displays the count of the total number of parts machined, the
number of parts required and the number of completed parts on the screen. Each time M02, M30 or a
parameter set M code is executed, the count of the total number of parts machined and the number of
parts completed is incremented by 1.
If a program is prepared so as to execute M02, M30 or a parameter set M code each time one part
machining is completed, the number of parts machined can be counted automatically.
If the count of the number of parts machined reaches the number of parts required, a signal is output to
the PMC side.
It is possible for the operator to change and preset the number of parts required and the number of parts
completed.






Signal

General-purpose integrating meter start signal TMRON<Gn053.0>

  [Classification]  Input signal


[Function]  The  each path of CNC has an meter which is started by an input signal from the PMC.

Additionally, there are meters for counting the automatic operation time and counting
cutting time. The count for these meter can be displayed on the screen. The count can be
preset by the operator.



[Operation]  When the signal is set to 1, the meter starts counting.



13. DISPLAY/SET/EDIT





B-64693EN-1/01



- 2268 -

Target part count reached signal PRTSF<Fn062.7>

  [Classification]  Output signal


[Function]  Reports to the PMC that the specified number of parts have been machined.



[Output cond.]  The PRTSF signal is set to 1 when:

-

The number of parts machined counts up and reaches the required number of parts
when M02, M30, or the M code set in parameter No. 6710 is executed.



When the required number of parts is zero, this signal is not set.

The PRTSF signal is set to 0 when:
-

Machining of the specified number of parts has not yet been completed.

-

The system is reset.
When PRT (bit 1 (PRT) of parameter No. 6700) is set to 1, however, the PRTSF
signal is not set to 0 even if the system is reset.



Signal address





#7

#6

#5

#4

#3

#2

#1

#0

Gn053

















TMRON





#7

#6

#5

#4

#3

#2

#1

#0

Fn062



PRTSF

















Parameter





#7

#6

#5

#4

#3

#2

#1

#0

6700















PRT

PCM





[Input type]  Parameter input



[Data type]  Bit path





#0  PCM

  M code that counts the total number of machined parts and the number of machined parts

0:

M02, or M30, or an M code specified by parameter No. 6710

1:

Only M code specified by parameter No. 6710





#1  PRT

  Upon reset, the required parts count arrival signal PRTSF <Fn062.7> is:

0:

Set to 0.

1:

Not set to 0.



6710



M code that counts the number of machined parts





[Input type]  Parameter input



[Data type]  2-word path

[Valid data range]  0 to 999999999

The total number of machined parts and the number of machined parts are counted (+1)
when the M code set is executed.


NOTE



The setting of 0 is invalid (no count operation is performed with
M00.) Moreover, M98, M99, M198 (external device subprogram
calling), and M codes used for subprogram calling and macro
calling cannot be set as M codes for count-up operation. (Even
when such an M code is set, count-up operation is not performed,
ignoring the M code.)



B-64693EN-1/01





13. DISPLAY/SET/EDIT



- 2269 -

6711



Number of machined parts





[Input type]  Setting input



[Data type]  2-word path

[Valid data range]  0 to 999999999

The number of machined parts is counted (+1) together with the total number of
machined parts when the M02, M30, or a M code specified by parameter No. 6710 is
executed.


NOTE



The number of parts is not counted for M02, M30 when bit 0 (PCM)
of parameter No. 6700 is set to 1.



6712



Total number of machined parts





[Input type]  Setting input



[Data type]  2-word path

[Valid data range]  0 to 999999999

This parameter sets the total number of machined parts.
The total number of machined parts is counted (+1) when M02, M30, or an M code
specified by parameter No. 6710 is executed.


NOTE



The number of parts is not counted for M02, M30, when bit 0
(PCM) of parameter No. 6700 is set to 1.



6713



Number of required parts





[Input type]  Setting input



[Data type]  2-word path

[Valid data range]  0 to 999999999

This parameter sets the number of required machined parts.
Required parts finish signal PRTSF  <F0062.7>  is output to PMC when the number of
machined parts reaches the number of required parts. The number of parts is regarded as
infinity when the number of required parts is zero. The PRTSF signal is then not output.


6750



Integrated value of power-on period





[Input type]  Parameter input



[Data type]  2-word path



[Unit of data]  min

[Valid data range]  0 to 999999999

This parameter displays the integrated value of power-on period.


6751



Operation time (integrated value of time during automatic operation) 1





[Input type]  Setting input



[Data type]  2-word path



[Unit of data]  msec

[Valid data range]  0 to 59999



13. DISPLAY/SET/EDIT





B-64693EN-1/01



- 2270 -

6752



Operation time (integrated value of time during automatic operation) 2





[Input type]  Setting input



[Data type]  2-word path



[Unit of data]  min

[Valid data range]  0 to 999999999

This parameter displays the integrated value of time during automatic operation (neither
stops nor hold time included).
The actual time accumulated during operation is the sum of this parameters  Nos. 6751
and 6752.


6753



Integrated value of cutting time 1





[Input type]  Setting input



[Data type]  2-word path



[Unit of data]  msec

[Valid data range]  0 to 59999



6754



Integrated value of cutting time 2





[Input type]  Setting input



[Data type]  2-word path



[Unit of data]  min

[Valid data range]  0 to 999999999

This parameter displays the integrated value of a cutting time that is performed in cutting
feed such as linear interpolation (G01) and circular interpolation (G02 or G03).
The actual time accumulated during cutting is the sum of this parameters Nos. 6753 and
6754.


6755



Integrated value of general-purpose integrating meter drive signal (TMRON) ON time 1





[Input type]  Setting input



[Data type]  2-word path



[Unit of data]  msec

[Valid data range]  0 to 59999

For details, see the description of parameter No. 6756.


6756



Integrated value of general-purpose integrating meter drive signal (TMRON) ON time 2





[Input type]  Setting input



[Data type]  2-word path



[Unit of data]  min

[Valid data range]  0 to 999999999

This parameter displays the integrated value of time during which  General-purpose
integrating meter start signal TMRON <Gn053.0> from PMC is “1”.
The actual integrated time is the sum of this parameters Nos. 6755 and 6756.


6757



Operation time (integrated value of one automatic operation time) 1





[Input type]  Setting input



[Data type]  2-word path



[Unit of data]  msec

[Valid data range]  0 to 59999

For details, see the description of parameter No. 6758.


B-64693EN-1/01





13. DISPLAY/SET/EDIT



- 2271 -

6758



Operation time (integrated value of one automatic operation time) 2





[Input type]  Setting input



[Data type]  2-word path



[Unit of data]  min

[Valid data range]  0 to 999999999

This parameter displays the one automatic operation drive time (neither stop nor hold
state included). The actual time accumulated during operating is the sum of this
parameters  Nos. 6757 and 6758. The operation time is automatically preset to 0 during
the power-on sequence and the cycle start from the reset state.






#7

#6

#5

#4

#3

#2

#1

#0

11651



DCO



















[Input type]  Parameter input



[Data type]  Bit path





#7  DCO

  During dry run, the cutting time is:

0:

Not counted.

1:

Counted.



Reference item

Manual name

Item name

OPERATOR’S MANUAL (B-64694EN)

Displaying and setting run time, parts count, and time



13.1.2

Software Operator's Panel

Overview

The MDI unit can replace the switches on the machine operator's panel. That is, the MDI unit can select a
mode or jog feed override, omitting the corresponding switches on the machine operator's panel.

The control switches for the functions listed in the following table can be replaced with soft switches.
Also available are 16 general-purpose soft switches which can be assigned by the machine tool builder.
These 16 general-purpose soft switches can be optionally named by the machine tool builder. For control
switches in groups 1 to 7, parameter can be used to select whether the control switches on the machine
operator's panel or soft switches on the MDI of the control unit are used.

Group1  :  Mode selection
Group2  :  Selection of jog feed axis, manual rapid traverse
Group3  :  Selection of manual pulse generator feed axis, selection of manual pulse magnification
Group4  :  Jog feedrate override, feedrate override, rapid traverse override
Group5  :  Optional block skip, single block, machine lock, dry run
Group6  :  Protect key
Group7  :  Feed hold
Group8  :  General purpose

The states of all soft switches are input to the PMC by output signals. Based on these output signals, the
PMC should turn 1 or 0 input signals related to the soft switch functions.
When the soft switch provided for single block operation is turned on, for instance, the control unit does
not select the single block operation internally. The single block operation is selected just when the PMC
sets the input signal for single block operation to 1.


13. DISPLAY/SET/EDIT





B-64693EN-1/01



- 2272 -

Signal

Group

Function

Output signal

Related input

signal

1

Mode selection

MD1O
MD2O
MD4O
ZRNO

<Fn073.0>
<Fn073.1>
<Fn073.2>
<Fn073.4>

MD1
MD2
MD4
ZRN

2

Jog feed axis select

+J1O to +J4O
-J1O to -J4O

<Fn081>


+J1 to +J4
-J1 to -J4

Manual rapid traverse

RTO

<Fn077.6>

RT

3

Manual pulse generator feed axis
select

HS1AO
HS1BO
HS1CO
HS1DO

<Fn077.0>
<Fn077.1>
<Fn077.2>
<Fn077.3>

HS1A
HS1B
HS1C
HS1D

Manual pulse generator
magnification rate select

MP1O
MP2O

<Fn076.0>
<Fn076.1>

MP1
MP2

4

Jog feed rate override

*JV0O to *JV15O

<Fn079, Fn080>

*JV0 to *JV15

Feedrate override

*FV0O to *FV7O

<Fn078>

*FV0 to *FV7

Rapid traverse override

ROV1O
ROV2O

<Fn076.4>
<Fn076.5>

ROV1
ROV2

5

Optional block skip

BDTO

<Fn075.2>

BDT

Single block

SBKO

<Fn075.3>

SBK

Machine lock

MLKO

<Fn075.4>

MLK

Dry run

DRNO

<Fn075.5>

DRN

6

Protect key

KEYO

*1



<F0075.6>

KEY1 to KEY4

7

Feed hold

SPO

<Fn075.7>

*SP

8

General purpose switch 1 to 8

OUT0 to OUT7

<Fn072>



General purpose switch 9 to 16

OUT8 to OUT15

<Fn074>




*1 :  For a multi-path system, the memory protect signal KEYO is KEYO<F0075.6>. This signal is

common to all paths.



Signal address





#7

#6

#5

#4

#3

#2

#1

#0

Fn072



OUT7

OUT6

OUT5

OUT4

OUT3

OUT2

OUT1

OUT0





















Fn073









ZRNO



MD4O

MD2O

MD1O





















Fn074



OUT15

OUT14

OUT13

OUT12

OUT11

OUT10

OUT9

OUT8





















Fn075



SPO

KEYO

*1



DRNO

MLKO

SBKO

BDTO

























Fn076







ROV2O

ROV1O





MP2O

MP1O





















Fn077





RTO





HS1DO

HS1CO

HS1BO

HS1AO





















Fn078



*FV7O

*FV6O

*FV5O

*FV4O

*FV3O

*FV2O

*FV1O

*FV0O





















Fn079



*JV7O

*JV6O

*JV5O

*JV4O

*JV3O

*JV2O

*JV1O

*JV0O





















Fn080



*JV15O

*JV14O

*JV13O

*JV12O

*JV11O

*JV10O

*JV9O

*JV8O





















Fn081



-J4O

+J4O

-J3O

+J3O

-J2O

+J2O

-J1O

+J1O

*1 :  For a multi-path system, the memory protect signal KEYO is KEYO<F0075.6>. This signal is

common to all paths.

B-64693EN-1/01





13. DISPLAY/SET/EDIT



- 2273 -

Parameter





#7

#6

#5

#4

#3

#2

#1

#0

7200





OP7

OP6

OP5

OP4

OP3

OP2

OP1





[Input type]  Parameter input



[Data type]  Bit path



NOTE



When at least one of these parameters is set, the power must be
turned off before operation is continued.





#0  OP1

  Mode selection on software operator's panel

0:

Not performed

1:

Performed





#1  OP2

  JOG feed axis select and manual rapid traverse select on software operator's panel

0:

Not performed

1:

Performed





#2  OP3

  Manual pulse generator's axis select and manual pulse generator's magnification select on

software operator's panel
0:

Not performed

1:

Performed





#3  OP4

  JOG feedrate override select, feedrate override select, and rapid traverse override select

on software operator's panel
0:

Not performed

1:

Performed





#4  OP5

  Optional block skip select, single block select, machine lock select, and dry run select on

software operator's panel
0:

Not performed

1:

Performed





#5  OP6

  Protect key on software operator's panel

0:

Not performed

1:

Performed





#6  OP7

  Feed hold on software operator's panel

0:

Not performed

1:

Performed







#7

#6

#5

#4

#3

#2

#1

#0

7201

















JPC





[Input type]  Parameter input



[Data type]  Bit path





#0  JPC

 To the name of a general-purpose switch on the software operator's panel  , the full-size
character such as Chinese character
0:

can not be set.

1:

can be set.
