FANUC Series 0i-MODEL F Plus. CONNECTION MANUAL (FUNCTION) - page 261

12. PROGRAM COMMAND





B-64693EN-1/01



- 2042 -



NOTE

1  Check the reference position return end signals ZP1 to ZP8

<Fn094> of the axes actually moving during Composite control.

2  When parking the master axis during synchronization control, check

the reference position return end signals ZP1 to ZP8<Fn094> of the
slave axis.

3  Bit 3 (IMRx) of parameter No.14000 is not set for the synchronous

control on the slave axis. When IMRx = 1, the reference position
return end signals ZP1 to ZP8<Fn094> of the slave axis must be "1".



Warning

  WARNING



When switching inch input (G20) to metric input (G21) and vice versa, tool
compensation values are automatically converted.



Note

NOTE

1  When the least input increment and the least command increment systems are

different, the maximum error is half of the least command increment. This error
is not accumulated.
(Example)
  - Increment system : IS-B
  - Least input increment (for input uit) : In case of "0.0001" inch
  - Least command increment (for machine unit) : "0.00254" -> "0.003"
(Difference =
   0.00046 : About 1/2 of least command increment)
  Input "0.0001 inch" -> the moving increment of the machine "0.00254 mm".
  However, when the increment system is IS-B, the value of the movement of the
  machine becomes "0.003 mm".
  Therefore, the error margin of "0.00046 mm" (About 1/2 of least command
  increment) is generated as a difference.

2  The inch and metric input can also be switched using bit 2 (INI) of parameter No.

0000.

3  If a function selected using bit 2 (IRF) of parameter No. 14000 or bit 0 (NIM) of

parameter No. 11222 is not used, be sure to perform inch/metric switching at the
reference position (machine coordinate system origin).



B-64693EN-1/01





12. PROGRAM COMMAND



- 2043 -

Alarm and message

Number

Message

Description

PS1298

ILLEGAL INCH/METRIC
CONVERSION

(1) When the bit 1 (CIM) of parameter No. 11222 set to 0, and

the workpiece coordinate system has been shifted from the
machine coordinate system by the following, the
inch/metric conversion has been performed.
- Manual intervention performed with the manual absolute

signal being off

- Machine locked
- Handle interrupt
- Mirror image
- Workpiece coordinate system shift caused by local

coordinate system setting (G52) or workpiece coordinate
system setting (G92)

(2)



Inch/metric conversion was executed in a modal state

where it can not command. Check the modal state.

(3) Inch/metric conversion can not be commanded with

programmable parameter input or # 3005 (setting data). It
commands G20/G21 or G70/G71.

(4) During automatic operation, inch / metric conversion by

MDI input or PMC window was done. Stop automatic
operation and command.

PS5362

CONVERT INCH/MM AT REF-POS

(1) When the bit 1 (INAx) of parameter No. 14000 set to 1, the

inch-metric switch command is executed at a position of
the machine coordinate system origin other than zero.

(2) When the bit 3 (IMRx) or bit 2 (IRFx) of parameter No.

14000 set to 1, the inch-metric switch command is
executed at the other than reference position (parameter
No. 1240). Perform an inch/metric conversion after
returning to the reference position.

(3) When bit 0 (NIM) of parameter No.11222 set to 1, the

inch/metric conversion by programmable parameter input
or #3005 (setting data) was executed at a position other
than the machine coordinate system origin (position =
zero). Please command it at the machine coordinate zero
position.



Reference item

Manual name

Item name

OPERATOR’S MANUAL (B-64694EN)

Inch metric conversion (G20, G21)



12.6

CUSTOM MACRO

12.6.1

Custom Macro

Overview

A  subprogram is useful for repeatedly executing the same operation. With the custom macro function,
however, variables, operation commands, conditional branches, and so forth can be used to create
general-purpose programs more simply for pocketing, user-specific canned cycles, and so forth.
From a machining program, a custom macro can be called with a simple instruction as in the case of a
subprogram.

12. PROGRAM COMMAND





B-64693EN-1/01



- 2044 -

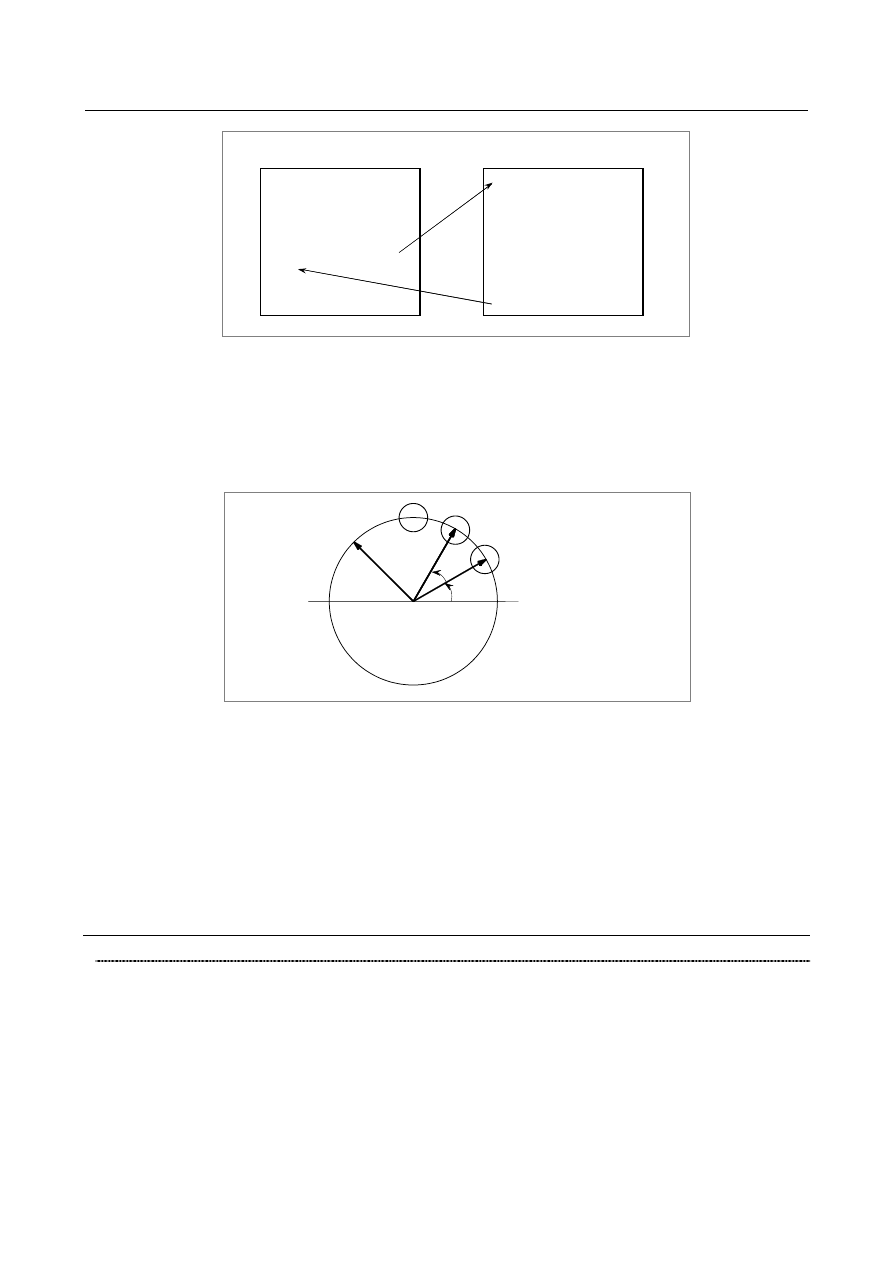

O0001 ;

  :

 :

 :

G65P9010 R50.0 L2 ;
 :

 :

M30 ;

Machining program

Custom macro

O9010 ;

#1=#18/2 ;

G01 G42 X#1 Y#1 F300 ;

G02 X#1 Y-#1 R#1 ;
 :
 :
 :

M99 ;




Thus, when a function is programmed as a custom macro body, the function can be made more universal.
This means that a program can be created using variables for values that can change or are not defined yet.
This feature also leads to application of group technology.
For example, classify similar workpieces into a group and create a general-purpose custom macro by
using variables for such a group. Thus, the need for programming for an individual workpiece in the
group can be eliminated by assigning desired values to the variables.




r

β



α






As an example, the bolt hole circle shown above can be created simply. By creating and once registering
a custom macro for the bolt hole circle, the CNC can operate as if it had a bolt hole circle function.
The programmer can use the bolt hole circle function by remembering the following command:


G65 Pp Rr A

α

 B

β

 Kk ;

  P : Macro number of bolt hole circle
  r :  Radius


α

:  Start angle



β

:  Angle between circles

  k :  Number of circles



Signal

Custom Macro Input Signals

UI000 to UI015<Gn054,Gn055>, UI016 to UI031<Gn056,Gn057>,
UI100 to UI131<Gn276 to Gn279>, UI200 to UI231<Gn280 to Gn283>
UI300 to UI331<Gn284 to Gn287>

  [Classification]  Input signal


[Function]  No function is provided for the control unit. These signals can be read by a custom macro

as a type of system variable, and are used for interface between custom macros and the
PMC.
These signals correspond to system variables as indicated below.

B-64693EN-1/01





12. PROGRAM COMMAND



- 2045 -

-

When the bit 0 (MIF) of parameter No. 6001 is set to 0 :

Signals

Q'ty

Variables

Correspondence of values

UI000
UI001
UI002
UI003

:

UI014
UI015

1
1
1
1

:

1
1

#1000
#1001
#1002
#1003

:

#1014
#1015

0 at 0 and 1 at 1

UI000 to UI015

16

#1032

Unsigned 16-bit binary code

*1



*1

 Variable value #1032 =

{

}

∑

=

×

+

15

0

2

]

1000

[

#

i

i

i







These system variables cannot be used on the left side of an assignment statement.

-

When the bit 0 (MIF) of parameter No. 6001 is set to 1 :

Signals

Q'ty

Variables

Correspondence of values

UI000
UI001
UI002
UI003

:

UI030
UI031

1
1
1
1

:

1
1

#1000
#1001
#1002
#1003

:

#1030
#1031

0 at 0 and 1 at 1

UI000 to UI031

32

#1032

Signed 32-bit binary code

*1



UI100 to UI131

32

#1033

Signed 32-bit binary code

*1



UI200 to UI231

32

#1034

Signed 32-bit binary code

*1



UI300 to UI331

32

#1035

Signed 32-bit binary code

*1



*1



Variable value #(1032+n) =

{

}

∑

=

×

×

30

0

31

31

i

2

2

i

i

V

V

－







Where Vi=0 when UIni is 0 and Vi=1 when UIni is 1



n : 0 to 3



These system variables cannot be used on the left side of an assignment statement.



Custom Macro Output Signals


UO000 to UO015<Fn054,Fn055>, UO100 to UO131<Fn056 to Fn059>
UO016 to UO031<Fn276,Fn277>, UO200 to UO231<Fn280 to Fn283>
UO300 to UO331<Fn284 to Fn287>

  [Classification]  Output signal


[Function]  No function is provided for the control unit. These signals can be read or written by a

custom macro as a type of system variable, and are used for interface between custom
macros and the PMC.
These signals correspond to system variables as indicated below.



-

When the bit 0 (MIF) of parameter No. 6001 is set to 0 :

Signals

Q'ty

Variables

Correspondence of values

UO000
UO001
UO002
UO003

:

UO014
UO015

1
1
1
1

:

1
1

#1100
#1101
#1102
#1103

:

#1114
#1115

0 at 0 and 1 at 1

UO000 to UO015

16

#1132

Unsigned 16-bit binary code

*1



UO100 to UO131

32

#1133

Signed 32-bit binary code

*2



12. PROGRAM COMMAND





B-64693EN-1/01



- 2046 -

*1  Variable value #1132 =

[

]

{

}

∑

=

×

+

15

0

2

1100

#

i

i

i





*2  Variable value #1133 =

{

}

∑

=

×

×

30

0

31

31

i

2

2

i

i

V

V

－





Where Vi=0 when UO1i is 0and Vi=1 when UO1i is 1



These system variables can be used on the left side of an assignment statement as
well as on the right side.



The value assigned to the system variable used  on the left side last is used for the
value of the system variable to be assigned (sent) on the right side.


-

When the bit 0 (MIF) of parameter No. 6001 is set to 1 :

Signals

Q'ty

Variables

Correspondence of values

UO000
UO001
UO002
UO003

:

UO030
UO031

1
1
1
1

:

1
1

#1100
#1101
#1102
#1103

:

#1130
#1131

0 at 0 and 1 at 1

UO000 to UO031

32

#1132

Signed 32-bit binary code

*1



UO100 to UO131

32

#1133

Signed 32-bit binary code

*1



UO200 to UO231

32

#1134

Signed 32-bit binary code

*1



UO300 to UO331

32

#1135

Signed 32-bit binary code

*1



*1  Variable value #(1132+n) =

{

}

∑

=

×

×

30

0

31

31

i

2

2

i

i

V

V

－







Where Vi=0 when UOni is 0and Vi=1 when UOni is 1



n : 0 to 3



These system variables can be used on the left side of an assignment statement as
well as on the right side.



The value assigned to the system variable used on the left side last is used for the
value of the system variable to be assigned (sent) on the right side.



Custom Macro Input Signals for Interface Signal R Addresses
UI400 to UI431 <Rr to Rr+3>
UI500 to UI531 <Rr+4 to Rr+7>
UI600 to UI631 <Rr+8 to Rr+11>
UI700 to UI731 <Rr+12 to Rr+15>

  [Classification]  Input signal


[Function]  No function is provided for the control unit. These signals can be read by a custom macro

as a type of system variable, and are used for interface between custom macros and the
PMC.
These signals correspond to system variables as indicated below.

Signals

Q'ty

Variables

Correspondence of values

UI400
UI401

:

UI431

1
1

:

1

#1036
#1037

:

#1067

0 at 0 and 1 at 1

UI400 to UI431

32

#1068

Signed 32-bit binary code

UI500 to UI531

32

#1069

Signed 32-bit binary code

UI600 to UI631

32

#1070

Signed 32-bit binary code

UI700 to UI731

32

#1071

Signed 32-bit binary code





The letter r represents a setting of parameter No. 6093.



These system variables cannot be used on the left side of an assignment statement.

B-64693EN-1/01





12. PROGRAM COMMAND



- 2047 -



NOTE



These signals are available when bit 2 (IFR) of parameter No. 6020
is set to 1.



  WARNING



To set bit 2 (IFR) of parameter No. 6020 to 1, set an appropriate
value to parameter No.6094 beforehand.
When parameter No.6094 is 0, R0~ of an internal relay is set. If the
internal relay R0~ is used to another area, the operation not
intended might be done.



Custom Macro Output Signals for Interface Signal R Addresses
UO400 to UO431 <Rr to Rr+3>
UO500 to UO531 <Rr+4 to Rr+7>
UO600 to UO631 <Rr+8 to Rr+11>
UO700 to UO731 <Rr+12 to Rr+15>

  [Classification]  Output signal


[Function]  No function is provided for the control unit. These signals can be read or written by a

custom macro as a type of system variable, and are used for interface between custom
macros and the PMC.
These signals correspond to system variables as indicated below.

Signals

Q'ty

Variables

Correspondence of values

UO400
UO401

:

UO431

1
1

:

1

#1136
#1137

:

#1167

0 at 0 and 1 at 1

UO400 to UO431

32

#1168

Signed 32-bit binary code

UO500 to UO531

32

#1169

Signed 32-bit binary code

UO600 to UO631

32

#1170

Signed 32-bit binary code

UO700 to UO731

32

#1171

Signed 32-bit binary code




The letter r represents a setting of parameter No. 6094.



These system variables can be used on the left side of an assignment statement as
well as on the right side. Using these system variables on the right side enables the
last value assigned (sent) to each variable on the left side to be read.



NOTE



These signals are available when bit 2 (IFR) of parameter No. 6020
is set to 1.



  WARNING



To set bit 2 (IFR) of parameter No. 6020 to 1, set an appropriate
value to parameter No.6094 beforehand.
When parameter No.6094 is 0, R0~ of an internal relay is set. If the
internal relay R0~ is used to another area, the operation not
intended might be done.



12. PROGRAM COMMAND





B-64693EN-1/01



- 2048 -

Signal address





#7

#6

#5

#4

#3

#2

#1

#0

Gn054



UI007

UI006

UI005

UI004

UI003

UI002

UI001

UI000





















Gn055



UI015

UI014

UI013

UI012

UI011

UI010

UI009

UI008





















Gn056



UI023

UI022

UI021

UI020

UI019

UI018

UI017

UI016





















Gn057



UI031

UI030

UI029

UI028

UI027

UI026

UI025

UI024





















Gn276



UI107

UI106

UI105

UI104

UI103

UI102

UI101

UI100





















Gn277



UI115

UI114

UI113

UI112

UI111

UI110

UI109

UI108





















Gn278



UI123

UI122

UI121

UI120

UI119

UI118

UI117

UI116





















Gn279



UI131

UI130

UI129

UI128

UI127

UI126

UI125

UI124





















Gn280



UI207

UI206

UI205

UI204

UI203

UI202

UI201

UI200





















Gn281



UI215

UI214

UI213

UI212

UI211

UI210

UI209

UI208





















Gn282



UI223

UI222

UI221

UI220

UI219

UI218

UI217

UI216





















Gn283



UI231

UI230

UI229

UI228

UI227

UI226

UI225

UI224





















Gn284



UI307

UI306

UI305

UI304

UI303

UI302

UI301

UI300





















Gn285



UI315

UI314

UI313

UI312

UI311

UI310

UI309

UI308





















Gn286



UI323

UI322

UI321

UI320

UI319

UI318

UI317

UI316





















Gn287



UI331

UI330

UI329

UI328

UI327

UI326

UI325

UI324







#7

#6

#5

#4

#3

#2

#1

#0

Fn054



UO007

UO006

UO005

UO004

UO003

UO002

UO001

UO000





















Fn055



UO015

UO014

UO013

UO012

UO011

UO010

UO009

UO008





















Fn056



UO107

UO106

UO105

UO104

UO103

UO102

UO101

UO100





















Fn057



UO115

UO114

UO113

UO112

UO111

UO110

UO109

UO108





















Fn058



UO123

UO122

UO121

UO120

UO119

UO118

UO117

UO116





















Fn059



UO131

UO130

UO129

UO128

UO127

UO126

UO125

UO124





















Fn276



UO023

UO022

UO021

UO020

UO019

UO018

UO017

UO016





















Fn277



UO031

UO030

UO029

UO028

UO027

UO026

UO025

UO024





















Fn280



UO207

UO206

UO205

UO204

UO203

UO202

UO201

UO200





















B-64693EN-1/01





12. PROGRAM COMMAND



- 2049 -

Fn281



UO215

UO214

UO213

UO212

UO211

UO210

UO209

UO208





















Fn282



UO223

UO222

UO221

UO220

UO219

UO218

UO217

UO216





















Fn283



UO231

UO230

UO229

UO228

UO227

UO226

UO225

UO224





















Fn284



UO307

UO306

UO305

UO304

UO303

UO302

UO301

UO300





















Fn285



UO315

UO314

UO313

UO312

UO311

UO310

UO309

UO308





















Fn286



UO323

UO322

UO321

UO320

UO319

UO318

UO317

UO316





















Fn287



UO331

UO330

UO329

UO328

UO327

UO326

UO325

UO324


(The letter r represents a setting of parameter No. 6093.)





#7

#6

#5

#4

#3

#2

#1

#0

Rr



UI407

UI406

UI405

UI404

UI403

UI402

UI401

UI400



Rr+1



UI415

UI414

UI413

UI412

UI411

UI410

UI409

UI408



Rr+2



UI423

UI422

UI421

UI420

UI419

UI418

UI417

UI416



Rr+3



UI431

UI430

UI429

UI428

UI427

UI426

UI425

UI424



to





















Rr+15



UI731

UI730

UI729

UI728

UI727

UI726

UI725

UI724


(The letter r represents a setting of parameter No. 6094.)





#7

#6

#5

#4

#3

#2

#1

#0

Rr



UO407

UO406

UO405

UO404

UO403

UO402

UO401

UO400



Rr+1



UO415

UO414

UO413

UO412

UO411

UO410

UO409

UO408



Rr+2



UO423

UO422

UO421

UO420

UO419

UO418

UO417

UO416



Rr+3



UO431

UO430

UO429

UO428

UO427

UO426

UO425

UO424



to





















Rr+15



UO731

UO730

UO729

UO728

UO727

UO726

UO725

UO724



Parameter





#7

#6

#5

#4

#3

#2

#1

#0

6000



SBV



SBM

HGO



HMC

MGO

G67



SBV



SBM

HGO

V15

HMC

MGO

G67





[Input type]  Parameter input



[Data type]  Bit path





#0   G67

  If the macro modal call cancel command (G67) is specified when the macro modal call

mode (G66/G66.1) is not set:
0:

Alarm PS1100, “CANCEL WITHOUT MODAL CALL” is issued.

1:

The specification of G67 is ignored.
