FANUC Series 0i-MODEL F Plus. CONNECTION MANUAL (FUNCTION) - page 213

10. SPINDLE SPEED FUNCTION





B-64693EN-1/01



- 1658 -

NOTE



For more information about the M/T type gear selection method, see Section
"SPINDLE SPEED CONTROL." Note the following:



Machining center system :


When constant surface speed control is not being used and bit 4 (GTT) of
parameter No. 3706 is set to 0.

→

 M-type



When constant surface speed control is being used, or bit 4 (GTT) of
parameter No. 3706 is set to 1.

→

 T-type



Lathe system : T-type only



B-64693EN-1/01





10. SPINDLE SPEED FUNCTION



- 1659 -

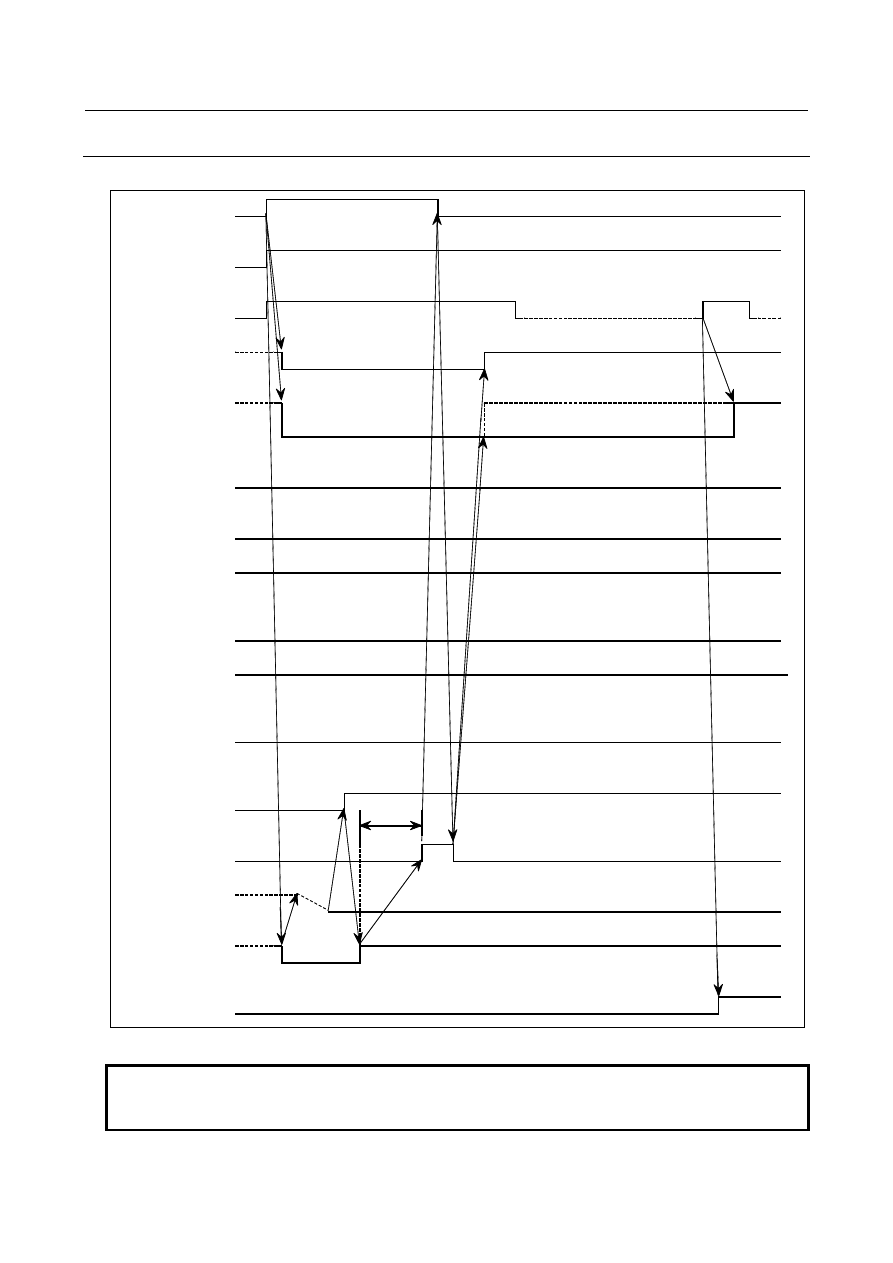

10.13.15.1

When M29 is specified before G84/G74

  -

M type gear selection method



M29

RTAP

   Motion 1                             Motion 2

G84/G74

ENB

To be masked to the motion 2

Spindle output

SF

GR1O

GR2O

GR3O

*SSTP

SOR

250ms

or more*

RGTAP

FIN

Rotation

Excitation

SFR

Position

loop



Fig. 10.13.15.1 (a) Gear is not changed



NOTE



The delay(*) is not necessary, when an appropriate value is set to the parameter
No.4099 for the delay time for stable motor excitation.



10. SPINDLE SPEED FUNCTION





B-64693EN-1/01



- 1660 -



M29

RTAP

             Motion 1               Motion 2

G84/G74

ENB

Spindle output

SF

GR1O

GR2O

GR3O

*SSTP

SOR

250ms

or more*

RGTAP

FIN

Rotation

Gear change

Excitation

SFR

Position
loop

To be masked to the motion 2

*Gear
change
motion



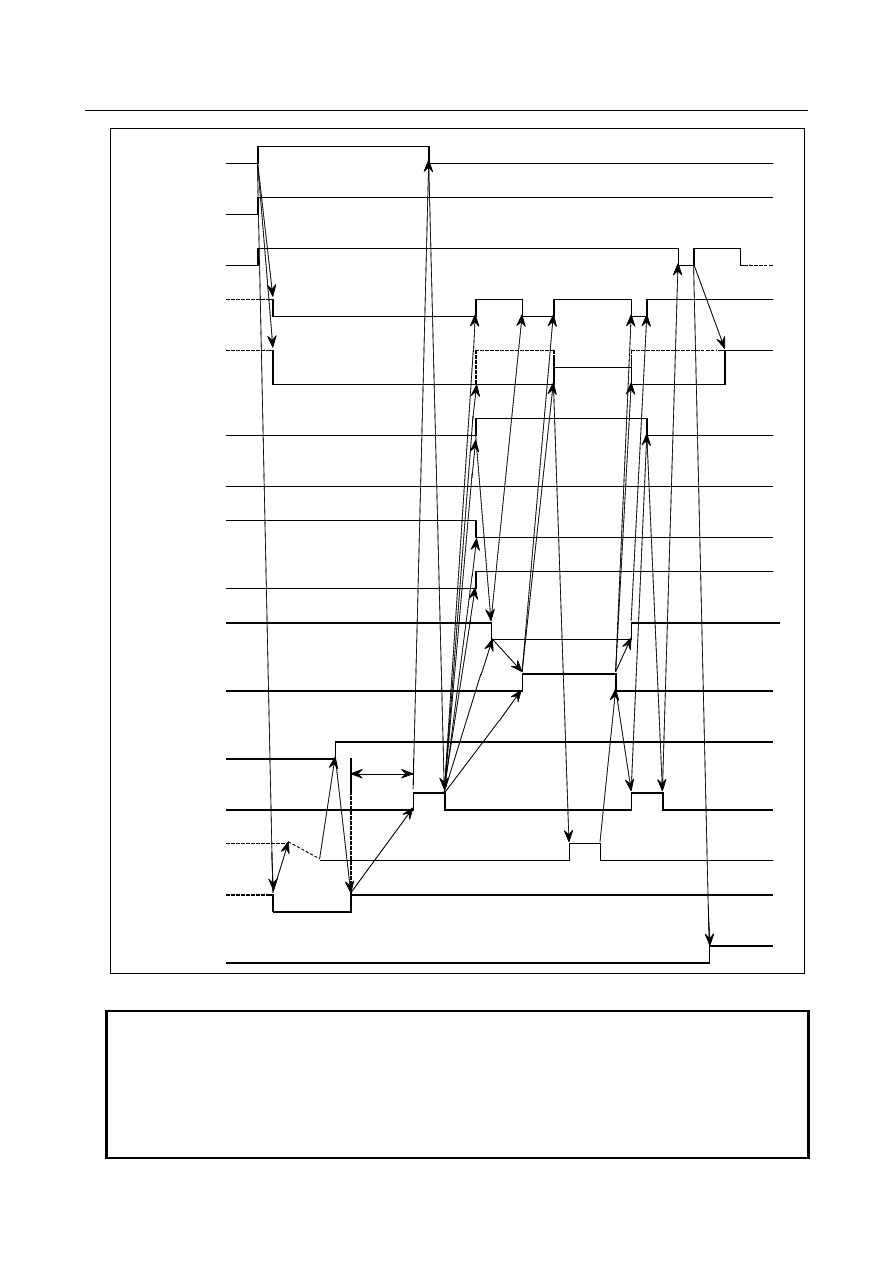

Fig. 10.13.15.1 (b) When gear change is performed (from low to middle gear)



NOTE

1  This time chart show an example where the gear has shifted from low to middle

gear. One of the gear select signals (GR1O, GR2O, GR3O) has turned from "1"
to "0", and one of the two remaining signals has turned from "0" to "1". This
changes the gear.

2  The delay(*) is not necessary, when an appropriate value is set to the parameter

No.4099 for the delay time for stable motor excitation.



B-64693EN-1/01





10. SPINDLE SPEED FUNCTION



- 1661 -

  -

T type gear selection method



M29

RTAP

    Motion 1                            Motion 2

G84/G74

ENB

Spindle output

SF

S code output

GR1

GR2

SFR

Position
loop

To be masked to the motion 2

*SSTP

SOR

RGTAP

FIN

Rotation

250ms

or more*

Excitation



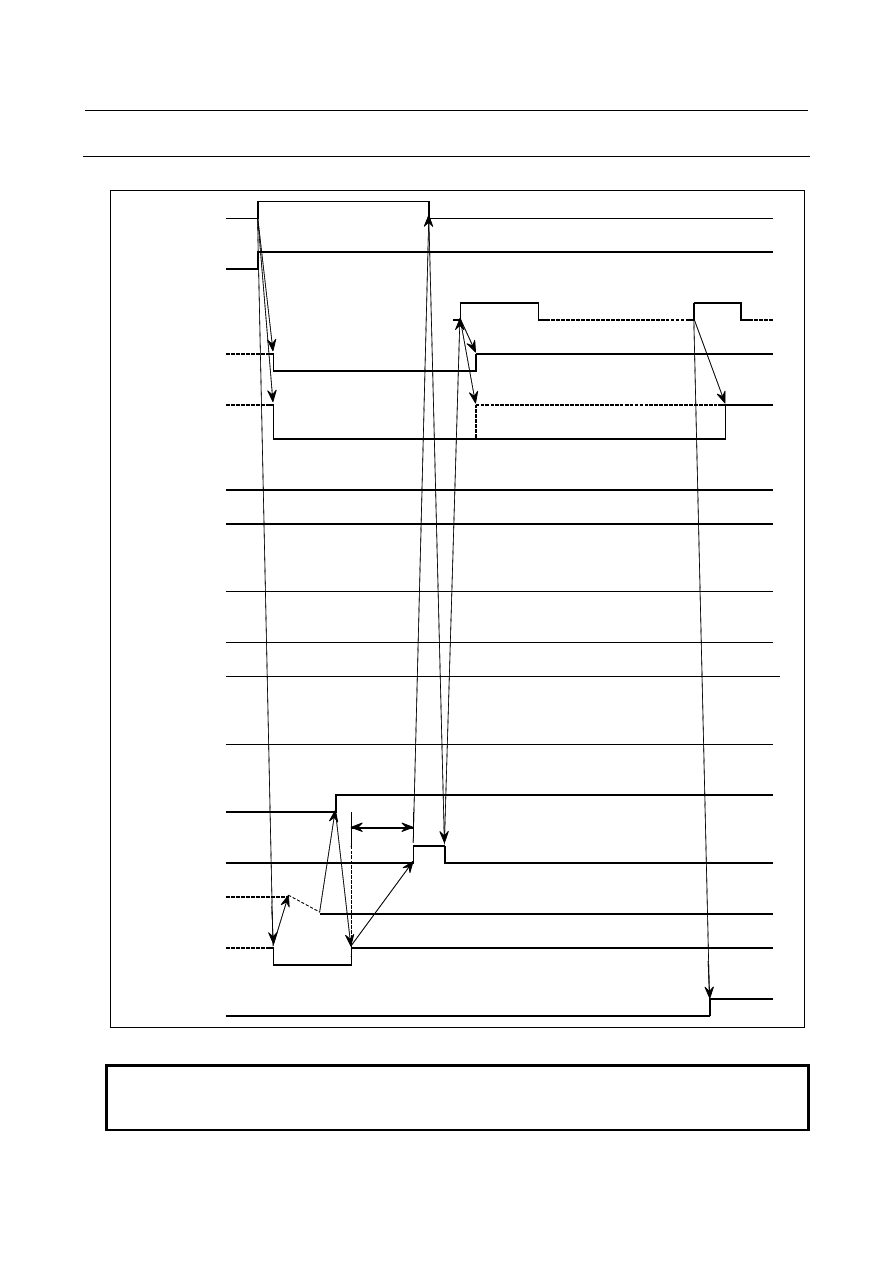

Fig. 10.13.15.1 (c) Gear change is not performed



NOTE



The delay(*) is not necessary, when an appropriate value is set to the parameter
No.4099 for the delay time for stable motor excitation.



10. SPINDLE SPEED FUNCTION





B-64693EN-1/01



- 1662 -



M29

RTAP

           Motion 1                    Motion 2

G84/G74

ENB

Spindle output

SF

S code output

GR1

GR2

*SSTP

SOR

250ms

or more*

RGTAP

FIN

Rotation

Gear change

Excitation

SFR

Position
loop

To be masked to the motion 2

*Gear
change
motion



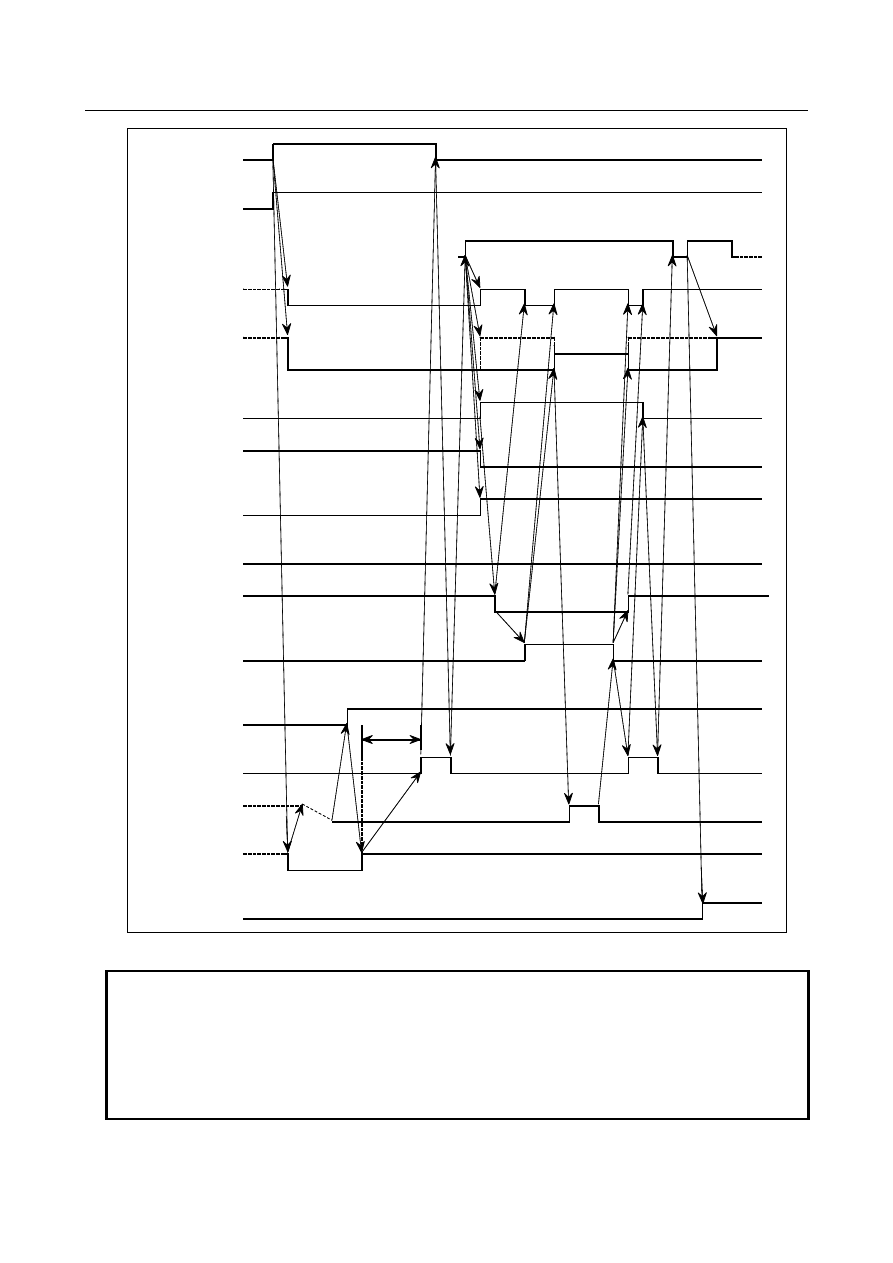

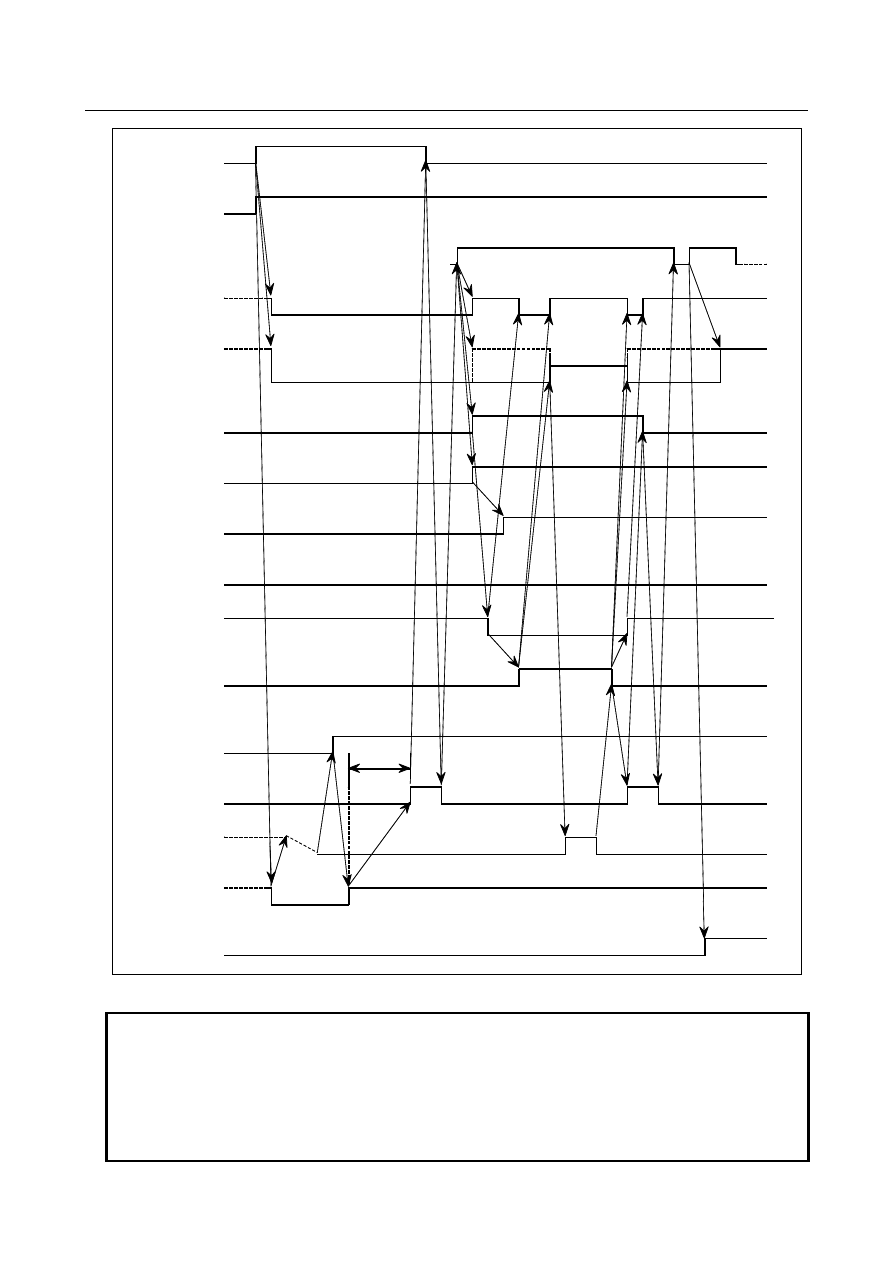

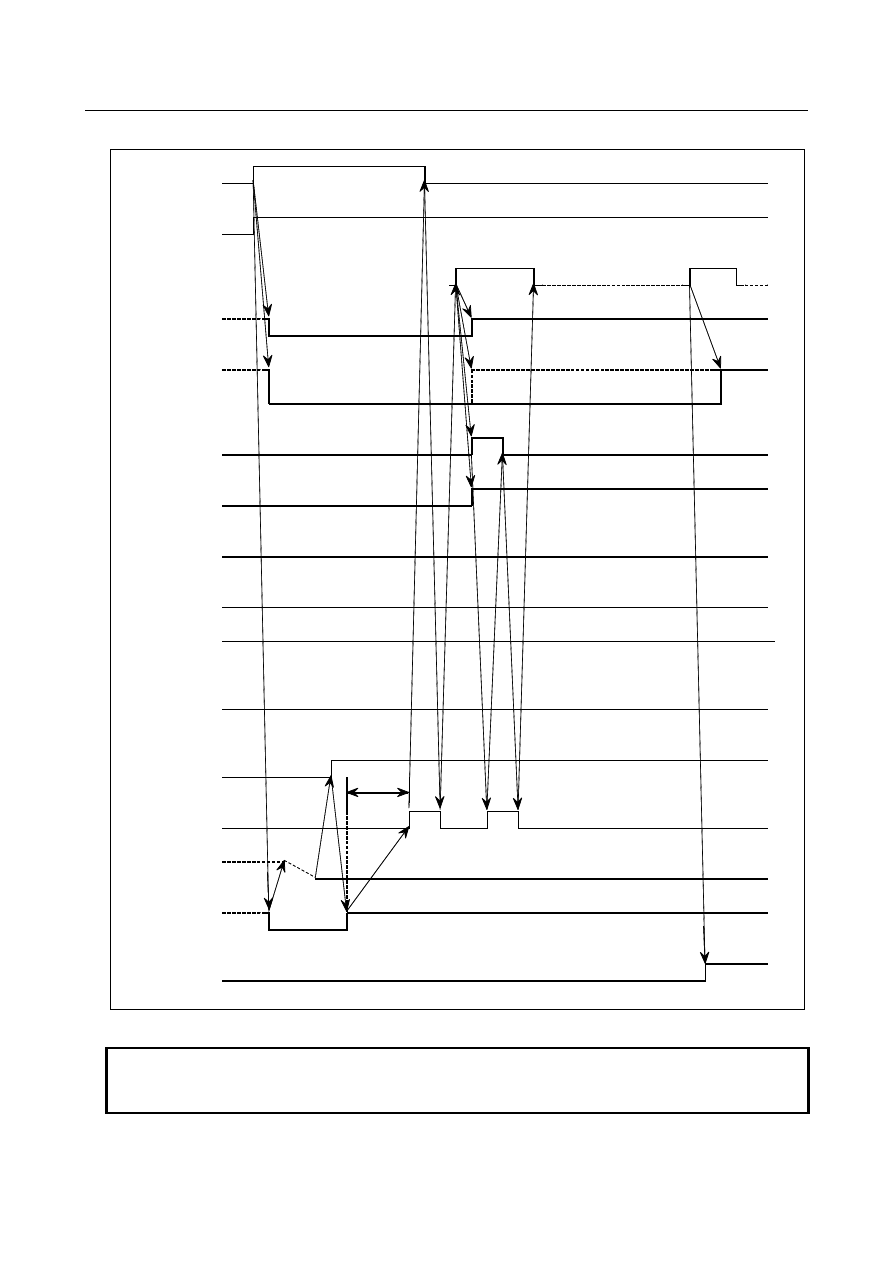

Fig. 10.13.15.1 (d) When gear-change is performed (low to middle gear)



NOTE

1  This time chart shows an example where the gear has changed from low to

middle gear. The PMC selects a required gear through an S code output and
selects the gear using the GR1 and GR2 signals to inform CNC of the selected
gear.

2  The delay(*) is not necessary, when an appropriate value is set to the parameter

No.4099 for the delay time for stable motor excitation.



B-64693EN-1/01





10. SPINDLE SPEED FUNCTION



- 1663 -

10.13.15.2

M29 and G84/G74 are specified in the same block

  -

M type gear selection



M29

RTAP

            Motion 1                                              Motion 2

G84/G74

ENB

To be masked to the motion 2

Spindle output

SF

GR1O

GR2O

GR3O

*SSTP

SOR

250ms

or more*

RGTAP

FIN

Rotation

Excitation

SFR

Position
loop



Fig. 10.13.15.2 (a) When gear-change is not performed



NOTE



The delay(*) is not necessary, when an appropriate value is set to the parameter
No.4099 for the delay time for stable motor excitation.



10. SPINDLE SPEED FUNCTION





B-64693EN-1/01



- 1664 -



M29

RTAP

                                Motion 1                             Motion 2

G84/G74

ENB

Spindle output

SF

GR1O

GR2O

GR3O

*SSTP

SOR

250ms

or more*

RGTAP

FIN

Rotation

Gear change

Excitation

SFR

Position
loop

To be masked to the motion 2



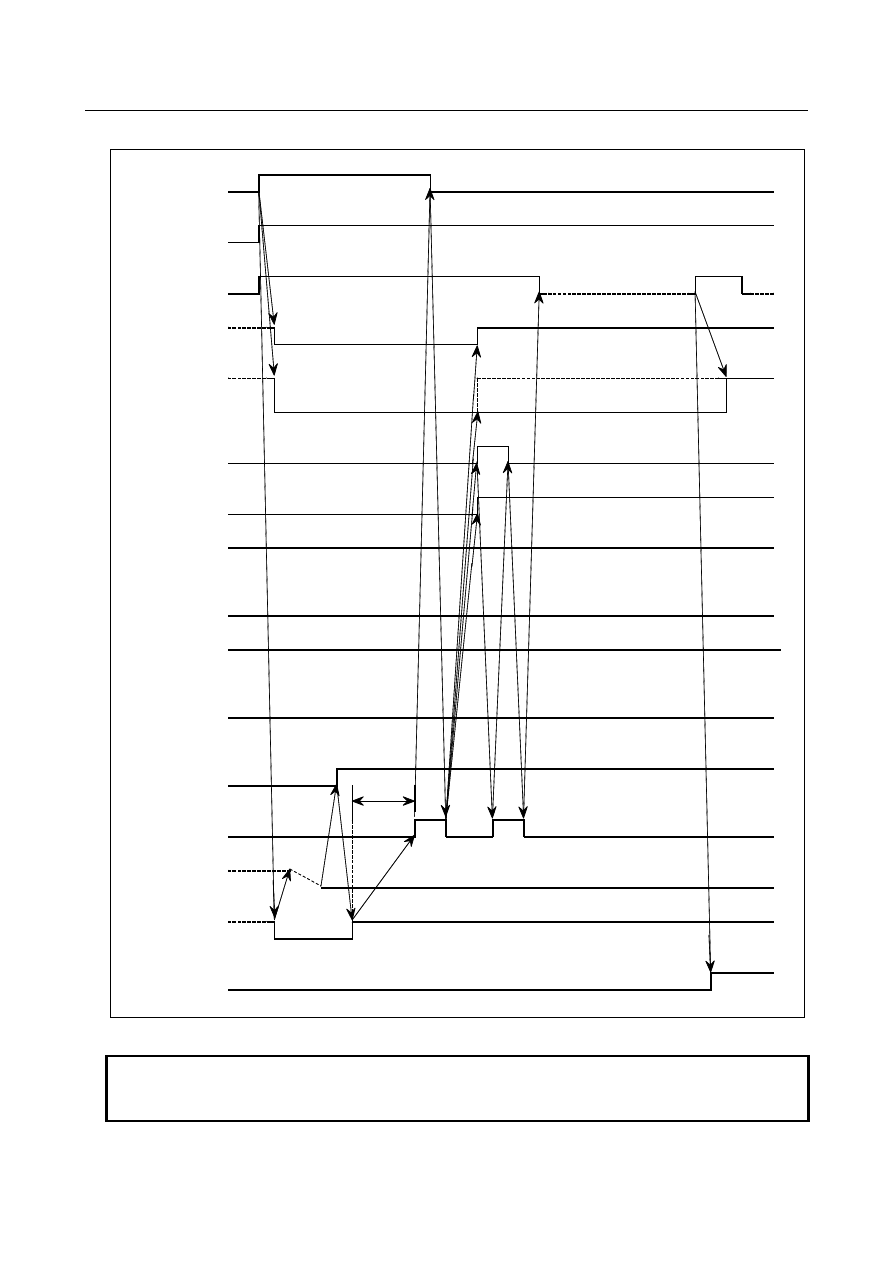

Fig. 10.13.15.2 (b) When gear-change is performed (middle to high gear)



NOTE

1  This time chart shows an example where the gear has shifted from middle to

high gear. One of the gear select signals (GR1O, GR2O, GR3O) has turned
from "1" to "0", and one of the two remaining signals has tuned from "0" to "1".
This changes the gear.

2  The delay(*) is not necessary, when an appropriate value is set to the parameter

No.4099 for the delay time for stable motor excitation.



B-64693EN-1/01





10. SPINDLE SPEED FUNCTION



- 1665 -

  -

T type gear selection method



M29

RTAP

             Motion 1                                              Motion 2

G84/G74

ENB

Spindle output

SF

S code output

GR1

GR2

*SSTP

SOR

250ms

or more*

RGTAP

FIN

Rotation

Excitation

SFR

Position
loop

To be masked to the motion 2



Fig. 10.13.15.2 (c) When gear change is not performed



NOTE



The delay(*) is not necessary, when an appropriate value is set to the parameter
No.4099 for the delay time for stable motor excitation.
