10. SPINDLE SPEED FUNCTION





B-64693EN-1/01



- 1546 -

Setting

Meaning

2

Y axis of the basic three axes

3

Z axis of the basic three axes

5

Axis parallel to the X axis

6

Axis parallel to the Y axis

7

Axis parallel to the Z axis


In general, the increment system and diameter/radius specification of an axis set as a
parallel axis are to be set in the same way as for the basic three axes.


1023



Number of the servo axis for each axis



NOTE



When this parameter is set, the power must be turned off before
operation is continued.





[Input type]  Parameter input



[Data type]  Byte axis

[Valid data range]  -4 to 80

This parameter associates each control axis with a specific servo axis. Specify values
1+8n, 2+8n, 3+8n, 4+8n, 5+8n, and 6+8n (n = 0, 1, 2, …, 9) like 1, 2, 3, 4, 5, …, 77, and
78.
Set the spindle number targeted for spindle positioning preceded by a minus sign (-1 to
–4), as the servo axis number of an axis used as the spindle positioning axis.
Settings
-1 :   Spindle positioning by using the first spindle
-2 :   Spindle positioning by using the second spindle
-3 :   Spindle positioning by using the third spindle
-4 :   Spindle positioning by using the fourth spindle


NOTE



One spindle cannot be set as multiple spindle positioning axes.



1260



The shift amount per one rotation of a rotary axis



NOTE



When this parameter is set, the power must be turned off before
operation is continued.





[Input type]  Parameter input



[Data type]  Real axis



[Unit of data]  deg

[Min. unit of data]  Depend on the increment system of the applied axis
[Valid data range]  0 or positive 9 digit of minimum unit of data (refer to the standard parameter setting table

(B))
(When the increment system is IS-B, 0.0 to +999999.999)
Set the shift amount per one rotation of a rotary axis.
For the rotary axis used for cylindrical interpolation, set the standard value.
For the spindle positioning axis, set 360.0.


1420



Rapid traverse rate for each axis





[Input type]  Parameter input

B-64693EN-1/01





10. SPINDLE SPEED FUNCTION



- 1547 -



[Data type]  Real axis



[Unit of data]  mm/min, inch/min, deg/min (machine unit)

[Min. unit of data]  Depend on the increment system of the applied axis
[Valid data range]  Refer to the standard parameter setting table (C)

(When the increment system is IS-B, 0.0 to +999000.0)
Set the rapid traverse rate when the rapid traverse override is 100% for each axis.


1620

  Time constant T or T1 used for linear acceleration/deceleration or bell-shaped acceleration/deceleration

in rapid traverse for each axis





[Input type]  Parameter input



[Data type]  Word axis



[Unit of data]  msec

[Valid data range]  0 to 4000

Specify a time constant used for acceleration/deceleration in rapid traverse.

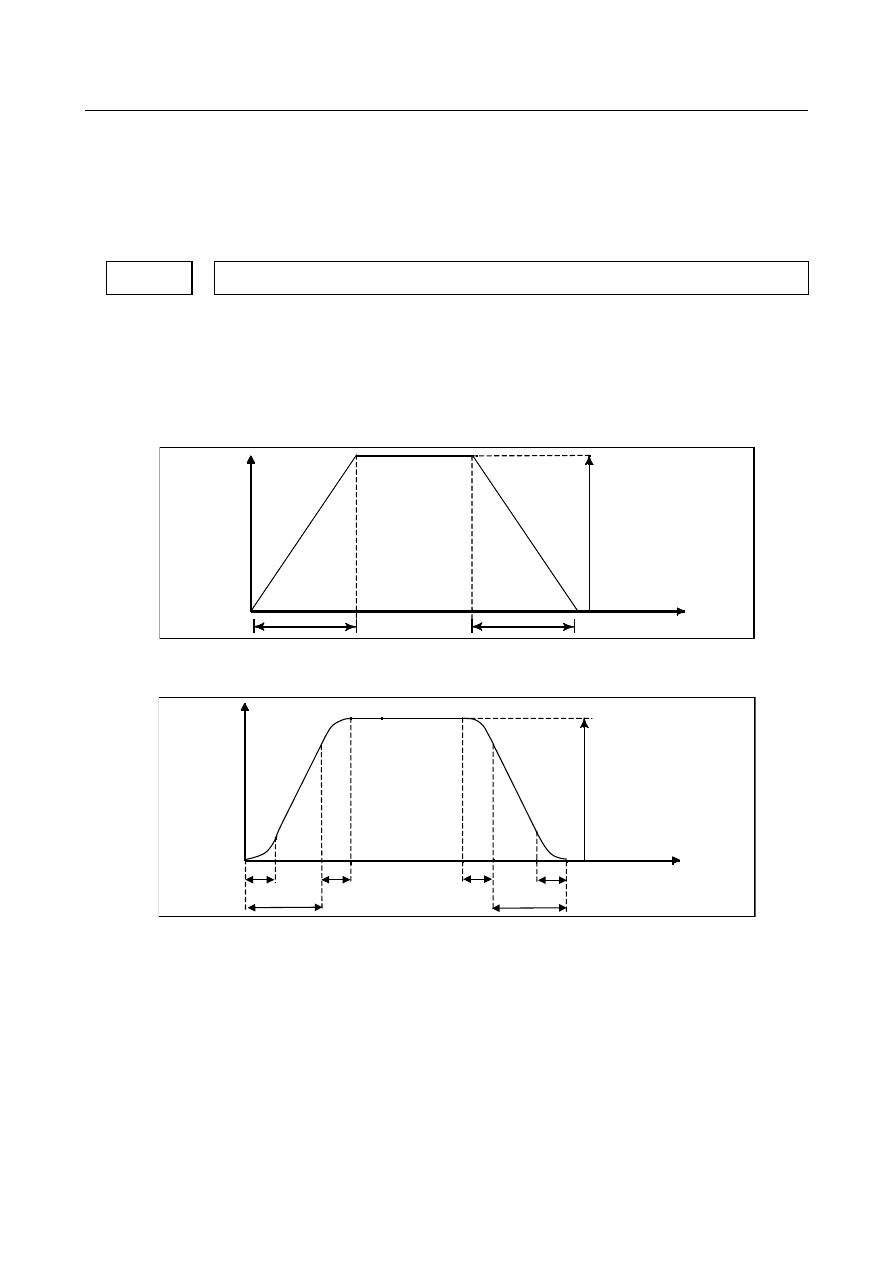

[Example]


For linear acceleration/deceleration

Speed

Rapid traverse rate

(Parameter No. 1420)

Time

T

T





T : Setting of parameter No. 1620




For bell-shaped acceleration/deceleration



Speed



Rapid traverse rate



(Parameter No. 1420)



Time



T

1



T

2

T

2



T

2



T

2



T

1





T

1

: Setting of parameter No. 1620

T

2

: Setting of parameter No. 1621



(However, T

1

≥

 T

2

 must be satisfied.)

Total acceleration (deceleration) time :  T

1

 + T

2



Time for linear portion

:  T

1

‐

T

2



Time for curve portion

:  T

2



×

 2



10. SPINDLE SPEED FUNCTION





B-64693EN-1/01



- 1548 -

1820



Command multiplier for each axis (CMR)



NOTE



When this parameter is set, the power must be turned off before
operation is continued.





[Input type]  Parameter input



[Data type]  Byte axis

[Valid data range]  1 to 96

Set 2 for spindle positioning axis.


1821



Reference counter size for each axis



NOTE



When this parameter is set, the power must be turned off before
operation is continued.





[Input type]  Parameter input



[Data type]  2-word axis



[Unit of data]  Detection unit

[Valid data range]  0 to 999999999

Set a reference counter size.
As a reference counter size, specify a grid interval for reference position return based on
the grid method.
When a value less than 0 is set, the specification of 10000 is assumed.


1826



In-position width for each axis





[Input type]  Parameter input



[Data type]  2-word axis



[Unit of data]  Detection unit

[Valid data range]  0 to 99999999

The in-position width is set for each axis.
When the deviation of the machine position from the specified position (the absolute
value of the positioning deviation) is smaller than the in-position width, the machine is
assumed to have reached the specified position. (The machine is in the in-position state.)


1827



In-position width in cutting feed for each axis





[Input type]  Parameter input



[Data type]  2-word axis



[Unit of data]  Detection unit

[Valid data range]  0 to 99999999

Set an in-position width for each axis in cutting feed. This parameter is used when bit 4
(CCI) of parameter No. 1801=1.


1828



Positioning deviation limit for each axis in movement





[Input type]  Parameter input



[Data type]  2-word axis



[Unit of data]  Detection unit

[Valid data range]  0 to 99999999

Set the positioning deviation limit in movement for each axis.

B-64693EN-1/01





10. SPINDLE SPEED FUNCTION



- 1549 -

If the positioning deviation exceeds the positioning deviation limit during movement, a
servo alarm SV0411, “EXCESS ERROR (MOVING)” is generated, and operation is
stopped immediately (as in emergency stop).
Generally, set the positioning deviation for rapid traverse plus some margin in this
parameter. Refer to the following set value.

5

.

1

2

.

1

1

(

(



to



unit



Detection

gain



loop



Servo

60

rate



traverse



Rapid

value



Setting

2)



Note

1)



Note

×

×

×

＝





  CAUTION



If this parameter is not set correctly, machine or workpiece can be
damaged.



NOTE

1  Usually, this value is parameter No.1420. When the maximal

feedrate of each axis exceeds parameter No.1420 according to the
command and override, the value is the maximal feedrate of the
each axis.

2  Usually, this value is parameter No.1825. When the servo loop

gains other than parameter No.1825 is effective, the value is actual
servo loop gains.



1829



Positioning deviation limit for each axis in the stopped state





[Input type]  Parameter input



[Data type]  2-word axis



[Unit of data]  Detection unit

[Valid data range]  0 to 99999999

Set the positioning deviation limit in the stopped state for each axis.
If, in the stopped state, the positioning deviation exceeds the positioning deviation limit
set for stopped state, a servo alarm SV0410, "EXCESS ERROR (STOP)" is generated,
and operation is stopped immediately (as in emergency stop).


1850



Grid shift and reference position shift for each axis



NOTE



When this parameter is set, the power must be turned off before
operation is continued.





[Input type]  Parameter input



[Data type]  2-word axis



[Unit of data]  Detection unit

[Valid data range]  -99999999 to 99999999

To shift the reference position, the grid can be shifted by the amount set in this parameter.
Up to the maximum value counted by the reference counter can be specified as the grid
shift.
In case of bit 4 (SFDx) of parameter No. 1008 is 0: Grid shift
In case of bit 4 (SFDx) of parameter No. 1008 is 1: Reference point shift


NOTE



For setting the reference position without dogs, only the grid shift
function can be used.



(The reference position shift function cannot be used.)

10. SPINDLE SPEED FUNCTION





B-64693EN-1/01



- 1550 -



1851



Backlash compensating value for each axis





[Input type]  Parameter input



[Data type]  Word axis



[Unit of data]  Detection unit

[Valid data range]  -9999 to 9999

Set the backlash compensating value for each axis.
When the machine moves in a direction opposite to the reference position return direction
after the power is turned on, the first backlash compensation is performed.


3720



Number of position coder pulses



NOTE



When this parameter is set, the power must be turned off before
operation is continued.





[Input type]  Parameter input



[Data type]  2-word spindle



[Unit of data]  Number of pulses

[Valid data range]  Serial spindle

  :

0, 4096    When bit 7 (FBP) of parameter No.3716 is set to 1: 4096

×

2

^14



Spindle control with servo motor
  :

0, 4096    When bit 7 (FBP) of parameter No.3716 is set to 1: 4096

×

2

^14



Analog spindle
  :    0, 4096    When bit 7 (FBP) of parameter No.3716 is set to 1: from 0 to 400000

Set the number of position coder pulses.
In analog spindle, 4096 is set to parameter automatically if parameter No.3720 is set to 0
or less.
In serial spindle or spindle control with servo motor, the setting method is changed by
setting of the bit 7 (FBP) of parameter No.3716.
-

When the bit 7 (FBP) of parameter No.3716 is set to 0:



4096 is set to parameter automatically if parameter No.3720 is set to 0 or less.

-

When the bit 7 (FBP) of parameter No.3716 is set to 1:



4096

×

2

^14

 is set to parameter automatically.



3721



Number of gear teeth on the position coder side





[Input type]  Parameter input



[Data type]  Word spindle

[Valid data range]  0 to 9999

Set the number of gear teeth on the position coder side in speed control (such as feed per
revolution).


3722



Number of gear teeth on the spindle side





[Input type]  Parameter input



[Data type]  Word spindle

[Valid data range]  0 to 9999

Set the number of gear teeth on the spindle side in speed control (such as feed per
revolution).


B-64693EN-1/01





10. SPINDLE SPEED FUNCTION



- 1551 -

  CAUTION

1  Parameter No.3721 and No.3722 can not be used for thread

cutting.
If thread cutting was done by setting the any value on these
parameters, the correct screw can't be cut.
In the machine to do thread cutting, connect mechanically between
the spindle and position coder by the gear ratio=1:1. And these
parameters set the No.3721=0, No.3722=0.
(It is the setting for the gear ratio 1:1.)

2  Parameter No.3721 and No.3722 can not be used for Cs contour

control. If Cs contour control was done by setting the any value on
these parameters, spindle can’t move as commanded. In the
machine to do Cs contour control, connect mechanically between
the spindle and position coder by the gear ratio = 1:1. And these
parameters set the No.3721=0, No.3722=0. (It is the setting for the
gear ratio 1:1.)







#7

#6

#5

#4

#3

#2

#1

#0

4000









RETSV













[Input type]  Parameter input



[Data type]  Bit spindle




#4  RETSV

  Reference position return direction of spindle on servo mode. (spindle positioning, rigid

tapping, etc.)
0 :  CCW (Counter clockwise)
1 :  CW (Clockwise)


NOTE



The direction for spindle orientation (or reference position return) in
spindle positioning using a serial spindle is determined by this
parameter.



4056



Gear ratio (HIGH)



4057



Gear ration (MEDIUM HIGH)



4058



Gear ratio (MEDIUM LOW)



4059



Gear ratio (LOW)





[Data type]  Word spindle



[Unit of data]  Motor speed per spindle rotation

×

 100

[Valid data range]  0 to 32767

These parameters set the gear ration between the spindle and spindle motor.


NOTE



Set the gear ration between spindle and AC spindle motor when
the spindle positioning is performed with serial spindle. For which
gear is used, it depends on the clutch/gear signal (serial spindle)
CTH1s, CTH1s.



10. SPINDLE SPEED FUNCTION





B-64693EN-1/01



- 1552 -

4065



Position gain in servo mode (HIGH)



4066



Position gain in servo mode (MEDIUM HIGH)



4067



Position gain in servo mode (MEDIUM LOW)



4068



Position gain in servo mode (LOW)





[Data type]  Word spindle



[Unit of data]  0.01 sec

-1



[Valid data range]  0 to 32767

These parameters set a servo loop gain on servo mode. (spindle positioning, rigid tapping,
etc.)


NOTE



When the spindle positioning by a serial spindle is performed, set
the position control loop gain in place of parameter No. 4970. For
which gear is used, it depends on the clutch/gear signal (serial
spindle) CTH1s, CTH1s.



4073



Grid shift amount on servo mode





[Input type]  Parameter input



[Data type]  Word spindle



[Unit of data]  Detection unit

[Valid data range]  0to4096

This parameter sets a grid shift amount (distance from the position of a one-rotation
signal to the machine zero point) in a servo mode (such as spindle positioning or rigid
tapping).


NOTE



The setting of this parameter is used as a grid shift amount for
orientation (reference position return) in spindle positioning using a
serial spindle.



4074



Reference position return speed on servo mode





[Input type]  Parameter input



[Data type]  Word spindle



[Unit of data]  min

-1



The spindle speed set in this parameter is used for spindle orientation in a servo mode
(such as spindle positioning or rigid tapping).


NOTE



The setting of this parameter is used as a grid shift amount for
orientation (reference position return) in spindle positioning using a
serial spindle.



B-64693EN-1/01





10. SPINDLE SPEED FUNCTION



- 1553 -





#7

#6

#5

#4

#3

#2

#1

#0

4950



IMBs

ESIs

TRVs





ISZs

IDMs

IORs





[Input type]  Parameter input



[Data type]  Bit spindle





#0  IORs

  Resetting the system in the spindle positioning mode

0:

Does not release the mode.

1:

Releases the mode





#1  IDMs

  The direction of spindle positioning (half-fixed angle positioning based on M codes) is:

0:

Plus direction.

1:

Minus direction.





#2  ISZs

  When an M code for switching to the spindle positioning mode is specified for spindle

positioning:
0:

The spindle is switched to the spindle positioning mode, and spindle orientation
operation is performed.

1:

Only the switching of the spindle to the spindle positioning mode is performed.
(Spindle orientation operation is not performed.)





#5  TRVs

  The rotation direction for spindle positioning is:

0:

Same as the specified sign.

1:

Opposite to the specified sign.



NOTE



When a serial spindle is used, this parameter is invalid for the
specification of a rotation direction for the orientation command.





#6  ESIs

  The unit of rapid traverse rate on the spindle positioning axis is:

0:

Not increased by a factor of 10.

1:

Increased by a factor of 10.





#7  IMBs

  When the spindle positioning function is used, half-fixed angle positioning based on M

codes uses:
0:

Specification A

1:

Specification B

In the case of half-fixed angle positioning based on M codes, three types of spindle
positioning operations can occur:
(1)  The spindle rotation mode is cleared, then the mode is switched to the spindle

positioning mode. (After switching to the spindle positioning mode, spindle
orientation operation is also performed.)

(2)  Spindle positioning is performed in the spindle positioning mode.
(3)  The spindle positioning mode is cleared, then the mode is switched to the spindle

rotation mode.

•



In the case of specification A:



Operations (1) to (3) are specified using separate M codes.
(1)  Specified using an M code for switching to the spindle positioning mode.

(See parameter No. 4960)

(2)  Specified using M codes for specifying a spindle positioning angle.

(See parameter No. 4962)

(3)  Specified using M codes for clearing spindle positioning operation.

(See parameter No. 4961.)
