6. INTERPOLATION FUNCTION





B-64693EN-1/01



- 986 -

-

Threading signal

Threading signal THRD<Fn002.3>  turns to “1”  in the block for returning to starting point of threading
cycle by setting 1 to bit 1 (TRS) of parameter No.11223.


Signal

Threading signal THRD<Fn002.3>



[Function]  This signal indicates that threading is in progress.



[Output cond.]  This signal turns to “1” in the following cases:

-

Threading mode in progress

-

Threading cycle for turning

This signal turns to “0” in the following case.
-

Neither threading mode nor thread cutting cycle are in progress.



Parameter





#7

#6

#5

#4

#3

#2

#1

#0

1403



RTV





ROC































[Input type]  Parameter input



[Data type]  Bit path





#4  ROC

  In the threading cycles G92  and  G76  rapid traverse  override for retraction after

threading is finished is:
0:

Effective

1:

Not effective (Override of 100%)





#7  RTV

  Rapid traverse override while the tool is retracting in threading

0:

Rapid traverse override is effective.

1:

Rapid traverse override is not effective.



1466



Feedrate for retraction in threading cycle G92 or G76









[Input type]  Parameter input



[Data type]  Real path



[Unit of data]  mm/min, inch/min (machine unit)

[Min. unit of data]  Depend on the increment system of the reference axis
[Valid data range]  Refer to the standard parameter setting table (C)

(When the increment system is IS-B, 0.0 to +999000.0)
When threading cycle  G92 (T series) or G76 (T series) is specified, retraction is
performed after threading. Set a feedrate for this retraction.




WARNING



When the manual handle interruption is valid, set the same value as
the parameter No.1430 to the parameter No.1466.



NOTE



When this parameter is set to 0 or bit 1 (CFR) of parameter No.
1611 is set to 1, the rapid traverse rate set in parameter No. 1420 is
used.



B-64693EN-1/01





6. INTERPOLATION FUNCTION



- 987 -





#7

#6

#5

#4

#3

#2

#1

#0

1610







THLx

































[Input type]  Parameter input



[Data type]  Bit axis





#5  THLx

  Acceleration/deceleration in threading cycles G92    and G76

0:

Exponential acceleration/deceleration is applied.

1:

The same acceleration/deceleration as for cutting feedrate is applied.



(Depending on the settings of bits 1 (CTBx) and 0 (CTLx) of parameter No. 1610)



As the time constant and FL rate, however, the settings of parameters Nos. 1626 and
1627 for threading cycles are used.







#7

#6

#5

#4

#3

#2

#1

#0

1611

















CFR























[Input type]  Parameter input



[Data type]  Bit path





#0  CFR

  For retraction after threading in the threading cycles G92    and G76:

0:

The  type  of  acceleration/deceleration  after  interpolation  for threading is used
together with the threading time constant (parameter No.  1626) and FL rate
(parameter No. 1627).

1:

The type of acceleration/deceleration  after  interpolation  for  rapid traverse  is used
together with the rapid traverse time constant.



NOTE



If this parameter is set to 1, a check is made before a retraction to
see that the specified feedrate has become 0 (the delay in
acceleration/deceleration has become 0). For retraction, the rapid
traverse rate (parameter No. 1420) is used, regardless of the setting
of parameter No. 1466. When this parameter is set to 0, parameter
No. 1466 is used as the feedrate for retraction. As
acceleration/deceleration used for retraction, only
acceleration/deceleration after interpolation is used. Rapid traverse
acceleration/deceleration before interpolation and optimum torque
acceleration/deceleration are disabled.



1626



Acceleration/deceleration time constant in threading cycles for each axis









[Input type]  Parameter input



[Data type]  Word axis



[Unit of data]  msec

[Valid data range]  0 to 4000

Set a time constant for acceleration/deceleration after interpolation in the threading cycles
G92  and G76  for each axis.


1627



FL rate for acceleration/deceleration in threading cycles for each axis









[Input type]  Parameter input

6. INTERPOLATION FUNCTION





B-64693EN-1/01



- 988 -



[Data type]  Real axis



[Unit of data]  mm/min, inch/min, deg/min (machine unit)

[Min. unit of data]  Depend on the increment system of the applied axis
[Valid data range]  Refer to the standard parameter setting table (C)

(When the increment system is IS-B, 0.0 to +999000.0)
Set an FL rate for acceleration/deceleration after interpolation in the threading cycles G92
and G76  for each axis. Set 0 at all times except in a special case.


5131



Cutting angle in thread cutting cycles G92 and G76









[Input type]  Parameter input



[Data type]  Byte path



[Unit of data]  deg

[Valid data range]  1 to 89

This parameter sets a thread cutting angle in a thread cutting cycle (G92 (T series)/G76 (T
series)).
When 0 is set, an angle of 45 degrees is specified.







#7

#6

#5

#4

#3

#2

#1

#0

11223















TRS

























[Input type]  Parameter input



[Data type]  Bit path





#1  TRS

  In threading cycle retraction, when a block that specifies return to the start point of the

threading cycle is executed, threading signal THRD <Fn002.3> is:
0:

Set to “0”.

1:

Set to “1”.



Caution

  CAUTION



Feed hold cannot be performed during retracting.



Note

NOTE



The chamfering angle for retraction is determined by the setting of parameter No.
5131.



Reference item

Manual name

Item name

OPERATOR’S MANUAL (B-64694EN)

Threading cycle



6.5.2.2

Threading cycle retract (multiple repetitive canned cycle)

T



Overview

When feed hold is performed during threading in multiple repetitive threading cycle G76, threading is
curtailed (chamfered) and then the tool returns to the start point in the threading cycle and stops.
At this time, if the cycle is started, it resumes from the threading cycle for which feed hold was applied.

B-64693EN-1/01





6. INTERPOLATION FUNCTION



- 989 -



Feed hold is enabled here.

Cycle start point

Ordinary cycle

Rapid traverse

Movement during
feed hold

X-axis

Z-axis

Cutting feed



Fig. 6.5.2.2 (a)


The angle of chamfering during retracting is same as that at the end point.


  -

Thread chamfering

For the thread chamfering angle, 1

°

 to 89

°

 can be specified with parameter No. 5131. When the parameter

value is 0, 45

°

 is set.

The type of acceleration/deceleration after interpolation, time constant for acceleration/deceleration after
interpolation, and FL feedrate used for thread chamfering are the same as those for threading.


  -

Retraction after chamfering

For retraction after chamfering, the feedrate, type of acceleration/deceleration after interpolation, and time
constant are used as described in the Table 6.5.2.2(a).


Table 6.5.2.2 (a)

Bit 0 (CFR) of

parameter No.

1611

Parameter

No. 1466

Description

0

Non-0

The type of acceleration/deceleration after interpolation for threading is used
together with the threading time constant (parameter No.1626), FL feedrate
(parameter No.1627), and feedrate for retraction (parameter No.1466).

0

0

The type of acceleration/deceleration after interpolation for threading is used
together with the threading time constant (parameter No.1626), FL feedrate
(parameter No.1627), and rapid traverse rate (parameter No.1420).

1



Before retraction a check is made to see that the specified feedrate has become
0 (delay in acceleration/deceleration is 0), and the type of
acceleration/deceleration after interpolation for rapid traverse is used together
with the rapid traverse time constant and the rapid traverse rate (parameter No.
1420).


For the feedrate for retraction after chamfering, the rapid traverse override can be disabled by setting 1 to
bit 4 (ROC) of parameter No.1403.


NOTE



During retraction, the tool does not stop at cutting feedrate override of 0%,
regardless of the setting of bit 4 (RF0) of parameter No.1401.



Parameter





#7

#6

#5

#4

#3

#2

#1

#0

1403



RTV





ROC































[Input type]  Parameter input



[Data type]  Bit path

6. INTERPOLATION FUNCTION





B-64693EN-1/01



- 990 -





#4  ROC

  In the threading cycles G92  and  G76,  rapid traverse  override for retraction after

threading is finished is:
0:

Effective

1:

Not effective (Override of 100%)





#7  RTV

  Rapid traverse override while the tool is retracting in threading

0:

Rapid traverse override is effective.

1:

Rapid traverse override is not effective.



1466



Feedrate for retraction in threading cycle G92 or G76









[Input type]  Parameter input



[Data type]  Real path



[Unit of data]  mm/min, inch/min (machine unit)

[Min. unit of data]  Depend on the increment system of the reference axis
[Valid data range]  Refer to the standard parameter setting table (C)

(When the increment system is IS-B, 0.0 to +999000.0)
When threading cycle G92  and G76 is specified, retraction is performed after threading.
Set a feedrate for this retraction.




WARNING



When the manual handle interruption is valid, set the same value as
the parameter No.1430 to the parameter No.1466.



NOTE



When this parameter is set to 0 or bit 1 (CFR) of parameter No.
1611 is set to 1, the rapid traverse rate set in parameter No. 1420 is
used.







#7

#6

#5

#4

#3

#2

#1

#0

1610







THLx

































[Input type]  Parameter input



[Data type]  Bit axis





#5  THLx

  Acceleration/deceleration in threading cycles G92    and G76

0:

Exponential acceleration/deceleration is applied.

1:

The same acceleration/deceleration as for cutting feedrate is applied.



(Depending on the settings of bits 1 (CTBx) and 0 (CTLx) of parameter No. 1610)



As the time constant and FL rate, however, the settings of parameters Nos. 1626 and
1627 for threading cycles are used.







#7

#6

#5

#4

#3

#2

#1

#0

1611

















CFR























[Input type]  Parameter input



[Data type]  Bit path





#0  CFR

  For retraction after threading in the threading cycles G92  and G76:

B-64693EN-1/01





6. INTERPOLATION FUNCTION



- 991 -

0:

The  type  of  acceleration/deceleration  after  interpolation  for threading is used
together with the threading time constant (parameter No.  1626) and FL rate
(parameter No. 1627).

1:

The type of acceleration/deceleration  after  interpolation  for  rapid traverse  is used
together with the rapid traverse time constant.



NOTE



If this parameter is set to 1, a check is made before a retraction to
see that the specified feedrate has become 0 (the delay in
acceleration/deceleration has become 0). For retraction, the rapid
traverse rate (parameter No. 1420) is used, regardless of the setting
of parameter No. 1466. When this parameter is set to 0, parameter
No. 1466 is used as the feedrate for retraction. As
acceleration/deceleration used for retraction, only
acceleration/deceleration after interpolation is used. Rapid traverse
acceleration/deceleration before interpolation and optimum torque
acceleration/deceleration are disabled.



1626



Acceleration/deceleration time constant in threading cycles for each axis









[Input type]  Parameter input



[Data type]  Word axis



[Unit of data]  msec

[Valid data range]  0 to 4000

Set a time constant for acceleration/deceleration after interpolation in the threading cycles
G92  and G76  for each axis.


1627



FL rate for acceleration/deceleration in threading cycles for each axis









[Input type]  Parameter input



[Data type]  Real axis



[Unit of data]  mm/min, inch/min, deg/min (machine unit)

[Min. unit of data]  Depend on the increment system of the applied axis
[Valid data range]  Refer to the standard parameter setting table (C)

(When the increment system is IS-B, 0.0 to +999000.0)
Set an FL rate for acceleration/deceleration after interpolation in the threading cycles G92
and G76 for each axis. Set 0 at all times except in a special case.


5131



Cutting angle in thread cutting cycles G92 and G76









[Input type]  Parameter input



[Data type]  Byte path



[Unit of data]  deg

[Valid data range]  1 to 89

This parameter sets a thread cutting angle in a thread cutting cycle (G92  and G76).
When 0 is set, an angle of 45 degrees is specified.






#7

#6

#5

#4

#3

#2

#1

#0

11223















TRS























6. INTERPOLATION FUNCTION





B-64693EN-1/01



- 992 -



[Input type]  Parameter input



[Data type]  Bit path





#1  TRS

  In threading cycle retraction, when a block that specifies return to the start point of the

threading cycle is executed, threading signal THRD <Fn002.3> is:
0:

Set to “0”.

1:

Set to “1”.



Caution

  CAUTION



Feed hold cannot be performed during retracting.



Note

NOTE



The chamfering angle for retraction is determined by the setting of parameter No.
5131.



Reference item

Manual name

Item name

OPERATOR’S MANUAL (B-64694EN)

Threading cycle



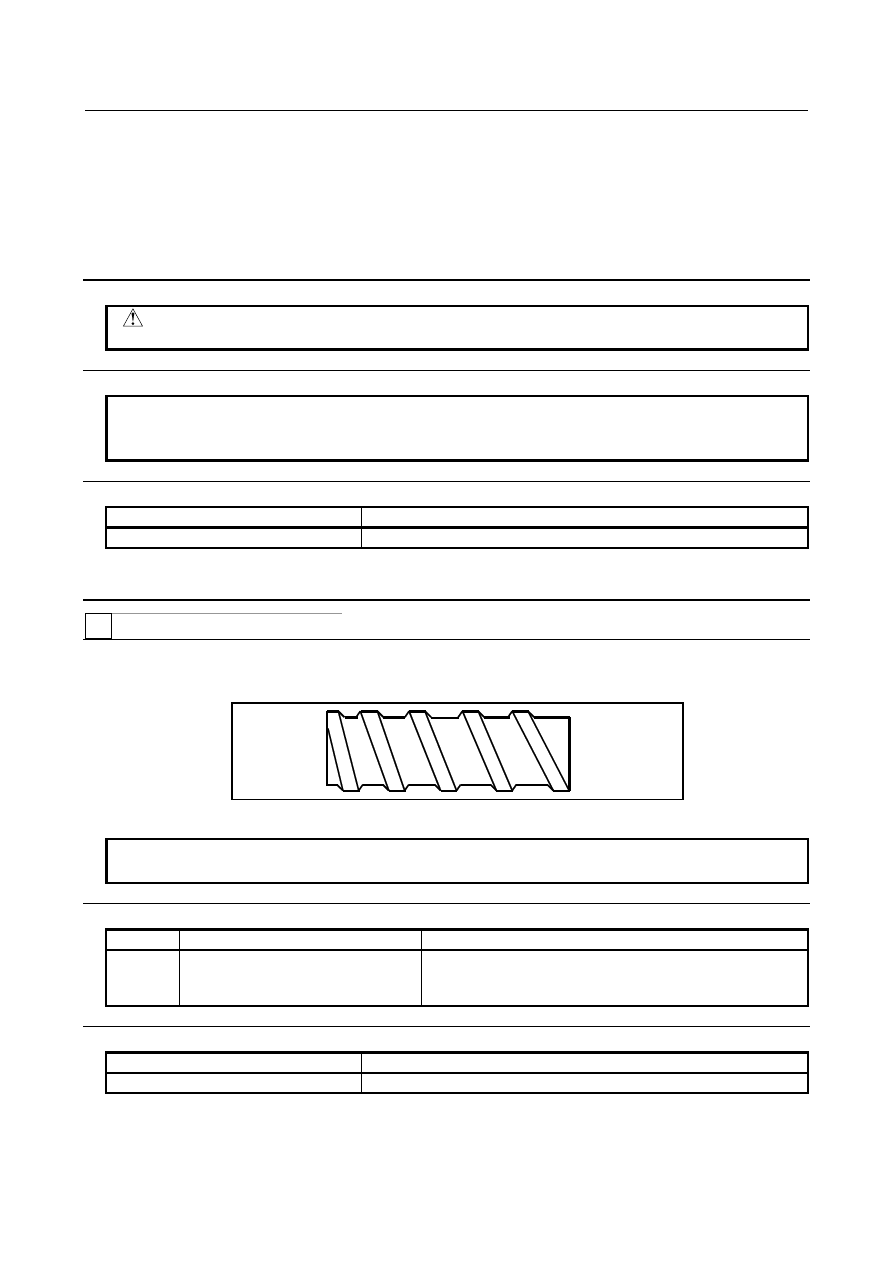

6.5.3

Variable Lead Threading

T



Overview

Specifying an increment or a decrement value for a lead per screw revolution in G34 command enables
variable-lead thread cutting to be performed.





Fig. 6.5.3 (a)



NOTE



The "thread cutting cycle retract" is not effective for G34.



Alarm and message

Number

Message

Description

PS0313

ILLEGAL LEAD COMMAND

The variable-lead threading increment specified in address K
exceeds the specified maximum value in variable-lead
threading. Or, a negative lead value was specified.



Reference item

Manual name

Item name

OPERATOR’S MANUAL (B-64694EN)

Variable lead threading



B-64693EN-1/01





6. INTERPOLATION FUNCTION



- 993 -

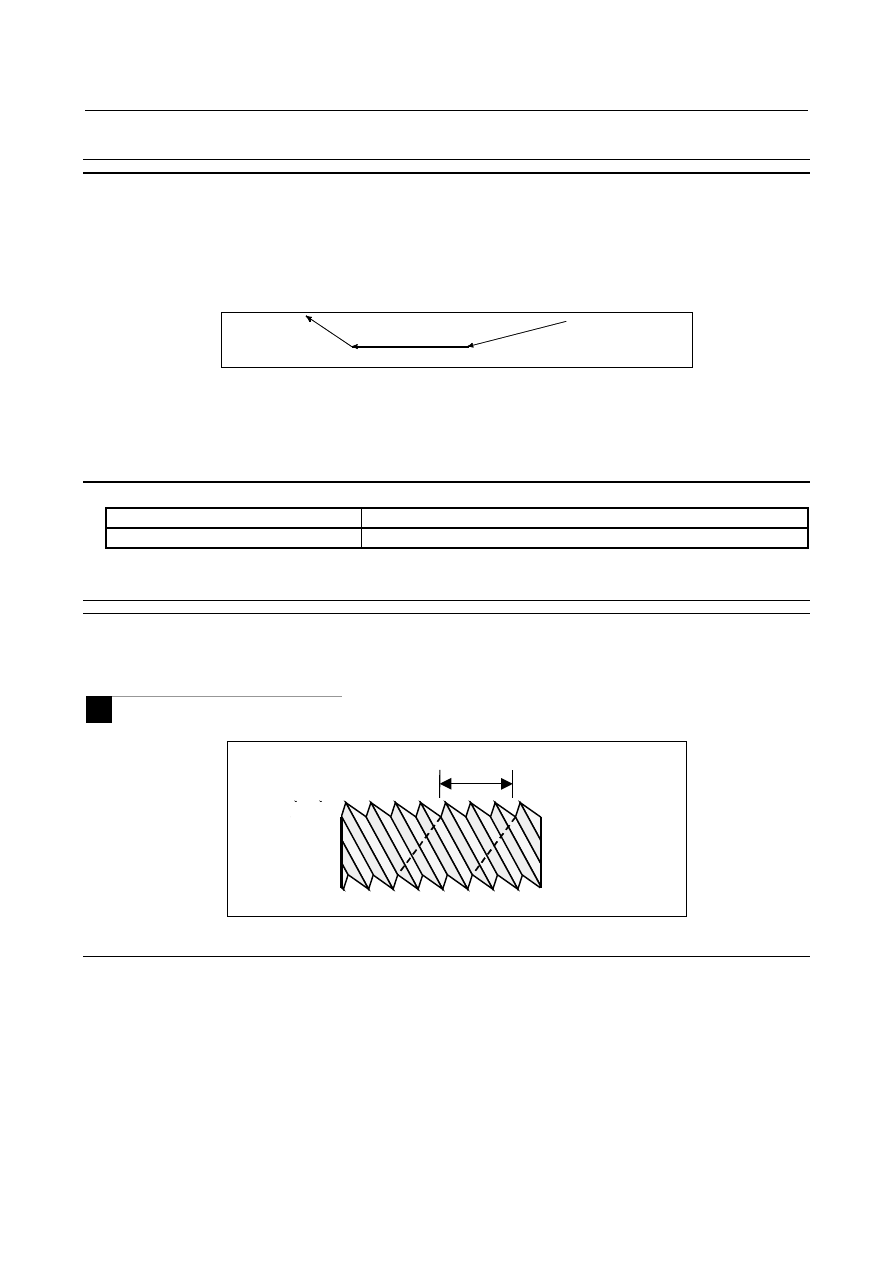

6.5.4

Continuous Threading

Overview

Threading blocks can be programmed successively to eliminate a discontinuity due to a discontinuous
movement in machining by adjacent blocks.

Since the system is controlled in such a manner that the synchronism with the spindle does not deviate in
the joint between blocks wherever possible, it is possible to performed special threading operation in
which the lead and shape change midway.



G32

G32



G32



Fig. 6.5.4 (a)


Even when the same section is repeated for thread cutting while changing the depth of cut, this system
allows a correct machining without impairing the threads.



Reference item

Manual name

Item name

OPERATOR’S MANUAL (B-64694EN)

Continuous treading



6.5.5

Multiple Threading

Overview

Using the Q address to specify an angle between the one-spindle-rotation signal and the start of threading
shifts the threading start angle, making it possible to produce multiple-thread screws with ease.


M



Set the bit 0 (GQS) of parameter No. 3451 to 1 for using this function.

L

L : Lead



Fig. 6.5.5 (a)



Limitation

- Threading start angle

The threading start angle is not a continuous state (modal) value. It must be specified each time it is used.
If a value is not specified, 0 is assumed.
