1. AXIS CONTROL





B-64693EN-1/01



- 314 -

Bit 1 (FFALx) of parameter No. 2011 = 1 (Slave axis)

Use Feed-forward function irrespective
of feed mode

Parameter No.2068 (FF coefficient) = 10000 (Slave axis)   Feed-forward coefficient is 100%.


Please refer to the chapter of “Feed-forward Function”  in  FANUC AC SERVO MOTOR

a

i

  series

FANUC AC SERVO MOTOR

β

i

  series  FANUC  LINEAR MOTOR  L

i

S  series  FANUC

SYNCHRONOUS BUILT-IN SERVO MOTOR D

i

S series  Parameter manual (B-65270EN) about the

detail of Feed-forward function.


  -

How to reduce shock at the start of acc./dec.

If the shock of slave axis is large when the master axis accelerates or decelerates in velocity control mode,
please apply “Soft start/stop” function to the master axis (spindle axis).
Please set the following parameters to use Soft start/stop function.

[Setting parameters]

Bit 2 (SOSALWs) of parameter No. 4399 = 1 Use Soft start/stop function even at emergency stop
Note)  If the spindle axis is a sub axis of spindle switching control, please set bit 2 of parameter No.

4472 instead of bit 2 of parameter No. 4399.

Parameter No. 4030

Soft start/stop setting time

Parameter No. 4508

Rate of change in acceleration at soft start/stop

Note)  Parameters Nos. 4030 and 4508 should be tuned according to the spindle characteristic to

reduce the shock well.


[Signals]

Soft start/stop signal SOCNA <Gn071.4> : First spindle
Soft start/stop signal SOCNB <Gn075.4> : Second spindle
Soft start/stop signal SOCNC <Gn205.4> : Third spindle
Soft start/stop signal SOCND <Gn267.4> : Fourth spindle


Please refer to FANUC AC SPINDLE MOTOR

a

i

/

β

i

  series  BUILT-IN SPINDLE MOTOR B

i

  series

parameter manual (B-65280EN) about the detail of Soft start/stop function.


  CAUTION

1  Feed hold, interlock, and machine lock are invalid to a slave axis in EGB

synchronization.

2  Even if an OT alarm is issued for a slave axis in EGB synchronization,

synchronization will not be canceled.

3  During synchronization, it is possible to execute a move command for a slave

axis and other axes, using a program. The move command for a slave axis must
be an incremental one.



B-64693EN-1/01





1. AXIS CONTROL



- 315 -

NOTE

1  If bit 0 (HBR) of parameter No. 7700 is set to 1, EGB synchronization will not be

canceled due to a reset. Usually, set this parameter bit to 1.

2  In synchronization mode, it is not possible to specify G27, G28, G29, G30, and

G53 for a slave axis.

3  It is not possible to use controlled axis detach for a slave axis.
4  During synchronization, manual handle interruption can be performed on the

slave and other axes.

5  In synchronization mode, no inch/metric conversion commands (G20 and G21)

cannot be issued.

6  In synchronization mode, only the machine coordinates on a slave axis are

updated.

7  If, during synchronization, G81.5 is issued again, alarm PS1594, “EGB FORMAT

ERROR” is issued if bit 3 (ECN) of parameter No. 7731 is 0. If bit 3 (ECN) of
parameter No. 7731 is 1, the synchronization coefficient can be changed to a
newly specified one.

8  Actual cutting feedrate display does not take synchronization pulses into

consideration.

9  For an EGB slave axis, synchronous and composite control cannot be executed.
10 In EGB synchronization mode, AI contour control mode is temporarily canceled.
11 Not advanced preview feed-forward but conventional feed-forward is enabled in

the path where EGB synchronization mode is effective.



1.9.5.2

Description of commands compatible with those for a
hobbing machine (G80, G81)

A command compatible with that for a hobbing machine can be used as a synchronization command.
Usually, a hobbing machine performs machining by synchronizing the workpiece axis (usually, the
C-axis) to the hobbing axis (spindle).
If there are two synchronization sets with the EGB, which synchronization set to start with this
specification method can be specified with parameter No. 7710.


1. AXIS CONTROL





B-64693EN-1/01



- 316 -

Format





Bit 0 (EFX) of

parameter No.7731=0

Bit 0 (EFX) of parameter No.7731=1

Bit 5 (HBR) of

parameter No.7731=1

Bit 5 (HBR) of

parameter No.7731=0

Start of synchronization

G81 T

＿

  ( L

＿

  )

( Q

＿

  P

＿

  ) ;

G81.4 R

＿

  ( L

＿

  )

( Q

＿

  P

＿

  ) ;

G81.4 T

＿

  ( L

＿

  )

( Q

＿

  P

＿

  ) ;

Cancellation of

synchronization

G80 ;

G80.4 ;

G80.4 ;



(*1) (*4)

(*2) (*4)

(*3) (*4)


T(or R) : Number of teeth (Specifiable range: 1 to 5000)
L : Number of hob threads (Specifiable range: -250 to 250)


The sign of L determines the direction of rotation for the workpiece axis.
When L is positive, the direction of rotation for the workpiece axis is positive (+
direction).
When L is negative, the direction of rotation for the workpiece axis is negative (-
direction).
When L is 0, it follows the setting of bit 3 (LZR) of parameter No.7701.
If L is not specified, the number of hob threads is assumed 1.

Q : Module or diametral pitch


Specify a module in the case of metric input.



(Unit: 0.00001mm, Specifiable range: 0.01 to 25.0mm)



Specify a diametral pitch in the case of inch input.



(Unit: 0.00001inch

-1

, Specifiable range: 0.01 to 254.0 inch

-1

)

P : Gear helix angle


(Unit: 0.0001deg, Specifiable range: -90.0 to 90.0deg)

*1  Use it for machining centers.
*2  Use it for lathes.
*3  Use it for machining centers.


This format enables specification of the same G codes as those for lathes.

*4  When specifying Q and P, the user can use a decimal point.



NOTE



Specify G81, G80, G81.4, and G80.4 in a single block.



Explanation

  -

Synchronization start

Specify P and Q to use helical gear compensation. In this case, if only one of P and Q is specified, alarm
PS1594 ”EGB FORMAT ERROR” is generated.
When G81 is issued so that the machine enters synchronization mode, the synchronization of the
workpiece axis to the spindle is started.
During synchronization, control is performed such that the ratio of the spindle speed to the
workpiece-axis speed is the same as that of T (number of teeth) to L (number of hob threads).
If, during synchronization, G81 is issued again without synchronization cancellation, alarm
PS1595 ”ILL-COMMAND IN EGB MODE” is generated if ECN, bit 3 of parameter No. 7731, is 0. If
ECN, bit 3 of parameter No. 7731, is 1, helical gear compensation is conducted with the synchronization
coefficient being changed to the one newly specified with T and L commands if T and L commands are
issued, and  if T and L commands are not issued and only P and Q commands are issued, helical gear
compensation is conducted with the synchronization coefficient kept intact. This allows consecutive
fabrication of helical gears and spur gears.

B-64693EN-1/01





1. AXIS CONTROL



- 317 -

  -

Synchronization cancellation

Synchronization of all synchronized axes is canceled.
When a synchronization cancellation command is issued, the absolute coordinates for the slave axis are
updated according to the amount of travel during synchronization.
For a rotation axis, the value obtained by rounding off the amount of travel during synchronization to the
nearest 360 degrees is added to the absolute coordinates.
In a G80 block, do not specify addresses other than O or N.


  CAUTION

1  Feed hold, interlock, and machine lock are invalid to a slave axis in EGB

synchronization.

2  Even if an OT alarm is issued for a slave axis in EGB synchronization,

synchronization will not be canceled.

3  During synchronization, it is possible to execute a move command for a slave

axis and other axes, using a program. The move command for a slave axis must
be an incremental one.



NOTE

1  If bit 0 (HBR) of parameter No. 7700 is set to 1, EGB synchronization will not be

canceled due to a reset. Usually, set this parameter bit to 1.

2  In synchronization mode, it is not possible to specify G27, G28, G29, G30, and

G53 for a slave axis.

3  It is not possible to use controlled axis detach for a slave axis
4  During synchronization, manual handle interruption can be performed on the

slave and other axes.

5  In synchronization mode, no inch/metric conversion commands (G20 and G21)

cannot be issued.

6  In synchronization mode, only the machine coordinates on a slave axis are

updated.

7  If bit 0 (EFX) of parameter No. 7731 is 0, no canned cycle for drilling can be

used. To use a canned cycle for drilling, set bit 0 (EFX) of parameter No. 7731 to
1 and use G81.4 instead of G81 and G80.4 instead of G80.

8  If bit 0 (TDP) of parameter No. 7702 is 1, the permissible range of T is 0.1 to 500

(1/10 of the specified value).

9  If, at the start of EGB synchronization (G81), L is specified as 0, synchronization

starts with L assumed to be 1 if bit 3 (LZR) of parameter No.7701 is 0; if bit 3
(LZR) of parameter No.7701 is 1, synchronization is not started with L assumed
to be 0. At this time, helical gear compensation is performed.

10 Feed per revolution is performed on the feedback pulses on the spindle. By

setting bit 0 (ERV) of parameter No. 7703 to 1, feed per revolution can be
performed based on the speed on the synchronous slave axis.

11 Actual cutting feedrate display does not take synchronization pulses into

consideration.

12 For an EGB slave axis, synchronous and composite control cannot be executed.
13 In EGB synchronization mode, AI contour control mode is temporarily canceled.
14 Not advanced preview feed-forward but conventional feed-forward is enabled in

the path where EGB synchronization mode is effective.



1. AXIS CONTROL





B-64693EN-1/01



- 318 -

  -

Helical gear compensation

For a helical gear, the workpiece axis is subjected to compensation for movement along the Z axis (axial
feed axis) according to the twisted angle of the gear.
Helical gear compensation is performed with the following data.



Compensation angle =

Q

T

sin(P)

Z

×

×

×

π



×

 360 (for metric input)



Compensation angle =

T

sin(P)

Q

Z

×

×

×

π



×

 360 (for inch input)


where

Compensation angle : Absolute value with sign (degrees)
Z







: Amount of travel along the Z axis after a G81 command is issued









  (mm or inch)

P





: Twisted angle of the gear with sign (degrees)

π









: Circular constant

T







: Number of teeth

Q







: Module (mm) or diametral pitch (inch

-1

)

Use P, T, and Q specified in the G81 block.
In helical gear compensation, the machine coordinates on the workpiece axis and the absolute coordinates
are updated with helical gear compensation.
The updated timing is as follows.

Machine coordinates

Absolute coordinates

During helical gear compensation

Bit 7(HAD) of parameter No.7731

= 0

= 1

Synchronization cancel

During helical gear compensation



B-64693EN-1/01





1. AXIS CONTROL



- 319 -

  -

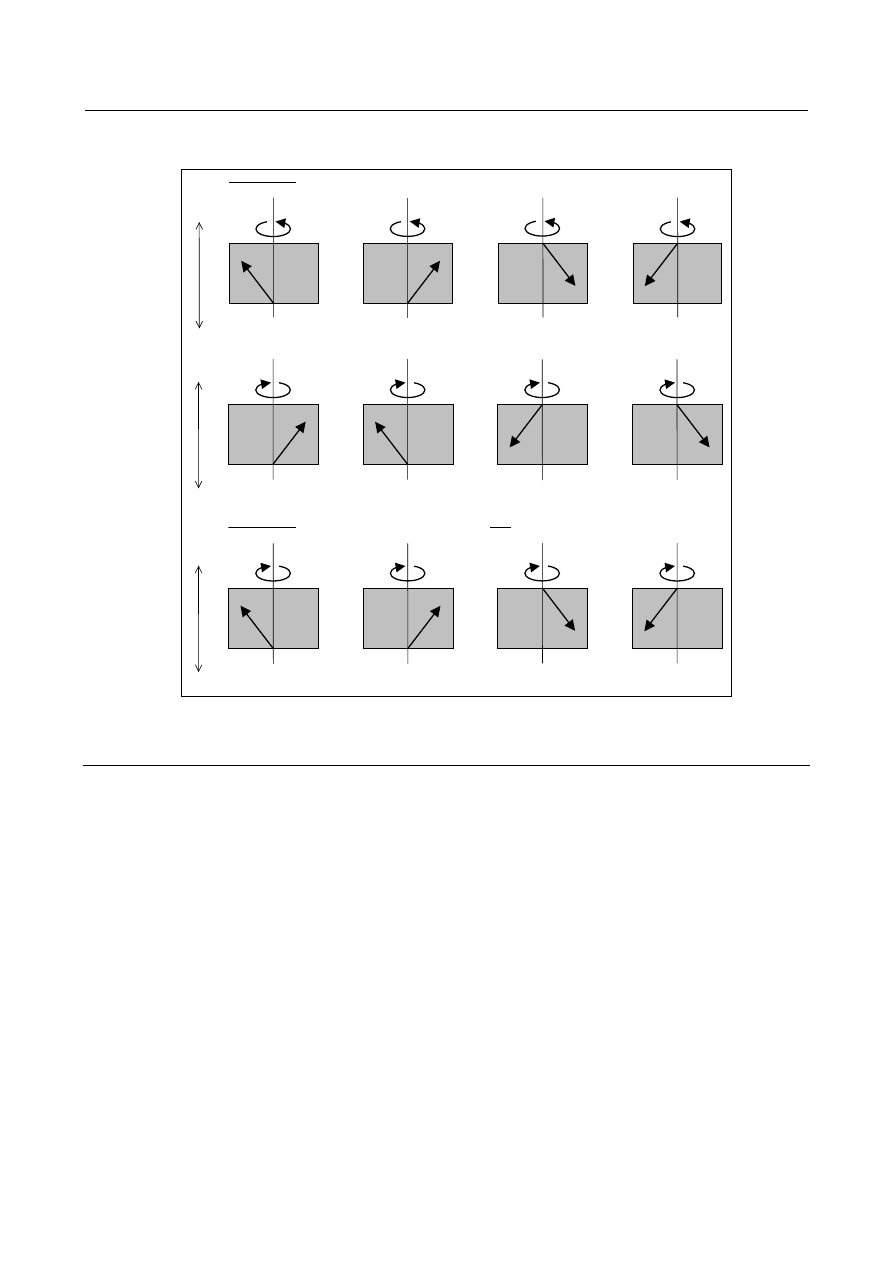

Direction of helical gear compensation

The direction depends on bit 2 (HDR) of parameter No. 7700.



When HDR = 1

+C

C : +, Z : +, P : +

Compensation direction:+



(a)

-

Z



+Z

+C

C : +, Z : +, P : -

Compensation direction:-



(b)

+C

C : +, Z : -, P : +

Compensation direction:-



(c)

+C

C : +, Z : -, P : -

Compensation direction:+



(d)

-

Z



+

Z



C : -, Z : +, P : +

C : Compensation direction:-



(e)

-

C



C : -, Z : +, P : -

Compensation direction:+



(f)

-

C



C : -, Z : -, P : +

Compensation direction:+



(g)

-

C



C : -, Z : -, P : -

Compensation direction:-



(h)

-

C



When HDR = 0 ((a), (b), (c), and (d) are the same as when HDR = 1)



-Z

+

Z



C : -, Z : +, P : +

Compensation direction:+



(e)

-

C



C : -, Z : +, P : -

Compensation direction:-



(f)

-

C



C : -, Z : -, P : +

Compensation direction:-



(g)

-

C



C : -, Z : -, P : -

Compensation direction:+



(h)

-

C





Fig. 1.9.5.2 (a)  Direction of helical gear compensation



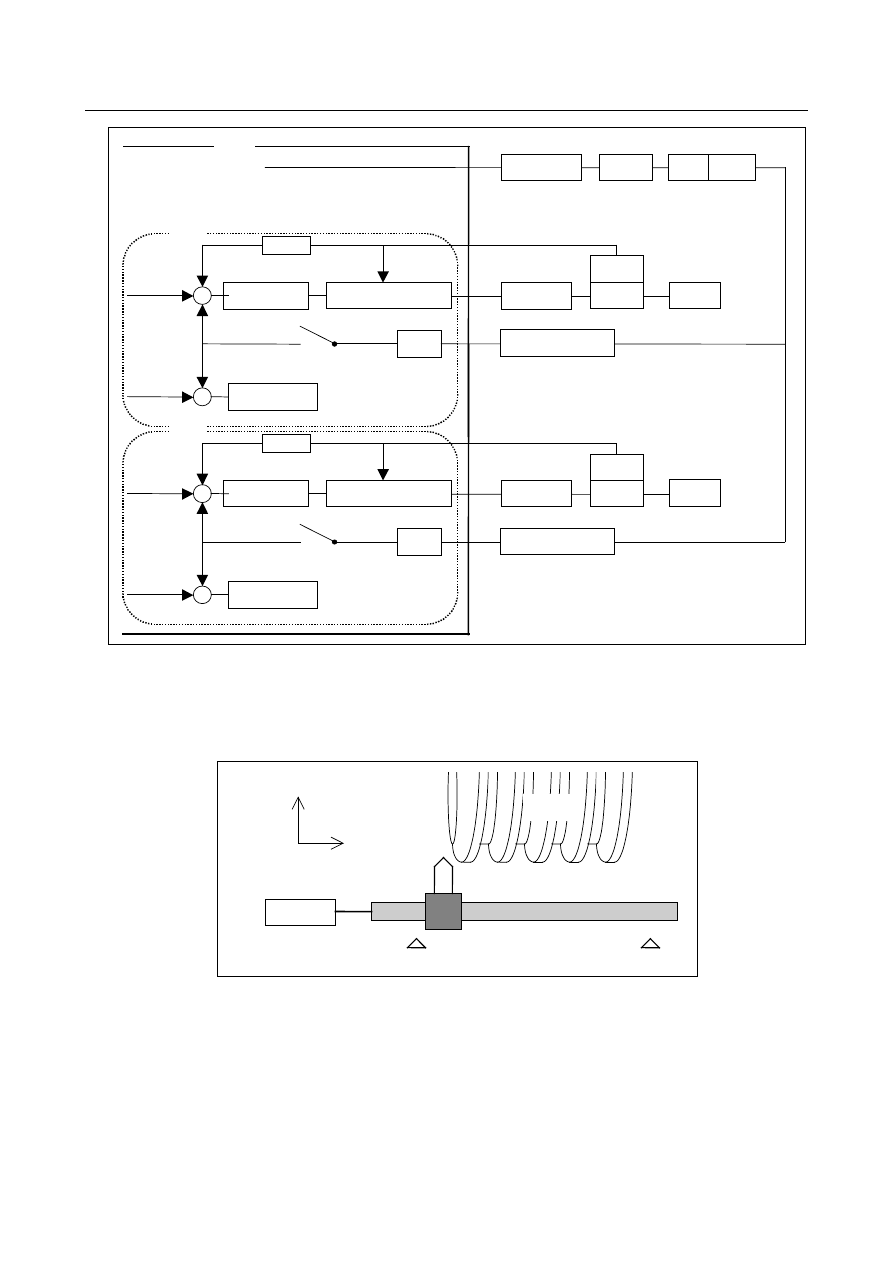

1.9.5.3

Controlled axis configuration example

  -

For gear grinders

Spindle  :  EGB master axis : Tool axis
1st axis  :  X axis
2nd axis  :  Y axis
3rd axis  :  C axis (EGB slave axis : Workpiece axis)
4th axis  :  C axis (EGB dummy axis : Cannot be used as a normal controlled axis)
5th axis  :  V axis (EGB slave axis : Dressing axis)
6th axis  :  V axis (EGB dummy axis : Cannot be used as a normal controlled axis)


1. AXIS CONTROL





B-64693EN-1/01



- 320 -



Spindle amp.

Motor

Spindle (master axis)



1st axis X (omitted)
2nd axis Y (omitted)



Tool axis

3rd axis C
slave axis



4th axis
dummy axis



EGB

-

+

+

-

K

1

:    Sync coefficient



K

1



Error counter

Sync switch



Motor

Detector

Velocity/current control

Servo amp.

Position control

Workpiece axis



C axis



Separate detector

FFG

+

Follow-up

Spindle Detector

CNC

5th axis V
slave axis



6th axis
dummy axis



EGB

-

+

+

-

K

2

:    Sync coefficient



K

2



Error counter

Sync switch



Motor

Detector

Velocity/current control

Servo amp.

Position control

Workpiece axis



V axis



Separate detector

FFG

+

Follow-up



Fig. 1.9.5.3 (a)


For EGB axis configuration parameter setting examples, see the section on "FSSB setting".


  -

Example of use of dressing

Gear grinder in the following machine configuration



Limit switch 1



Limit switch 2



V-axis motor



U-axis



V-axis



Rotary

whetstone



Fig. 1.9.5.3 (b)


O9500 ;
N01 G01 G91 U_ F100 ; Dressing axis approach
N02 M03 S100 ;

The M03  command causes the PMC to rotate the whetstone in the positive
direction.



In accordance with this, the tool moves along the V-axis in the + direction.
When the tool reaches the position of limit switch 2 on the V-axis, the PMC
stops the whetstone and returns FIN.

N02 U_ V_ ;

Movement to the next dressing position

B-64693EN-1/01





1. AXIS CONTROL



- 321 -

N03 M04 S100 ;

The M04  command causes the PMC to rotate the whetstone in the negative
direction.



In accordance with this, the tool moves along the V-axis in the -  direction.
When the tool reaches the position of limit switch 1 on the V-axis, the PMC
stops the whetstone and returns FIN.

N04 U_ V_ ;

Movement to the next dressing position



If required, N02 to N04 are repeated to conduct dressing.

..........
..........
M99 ;


NOTE



If the V-axis (linear axis) is synchronized with the spindle as in dressing, the
V-axis travel range is determined by the rotation of the spindle. To perform
dressing with the tool moving back and forth along the V-axis in a certain range,
therefore, the PMC must perform an operation in which the tool is stopped
temporarily and is reversed when it reaches a certain position on the V-axis.
In the above example, limit switches are provided to determine the range of
travel along the V-axis and the PMC performs control so that the whetstone
rotates until the tool reaches the position of each limit switch on the V-axis.
By using the position switch function instead of limit switches, dressing can be
performed as in the following example, without the need to mount limit switches
to the machine. By rewriting the operating ranges of the position switches
(parameters Nos. 6930 to 6945 and 6950 to 6965) using the G10 programmable
parameter input, the range of travel along the V-axis can be specified using a
program.



1.9.5.4

Retract function

See Item, "Retract function" in the Subsection "Electronic Gear Box".


Signal

Retract signal RTRCT<Gn066.4>

  [Classification]  Input signal


[Function]  Retracts along the axis specified in the parameter.



  [Operation]  When this signal is set to “1”, the CNC operates in the following way.



  At the rising edge of this signal, retraction can be performed for the axis for which a

retract value is set in parameter No. 7741. The retract value and retract feedrate set in
parameters  Nos. 7741 and 7740 are used. Upon the completion of retraction, retract
completion signal RTRCTF <Fn065.4>  is output. The retract signal is valid in either
automatic operation mode (MEM, MDI, etc.) or manual operation mode (HND, JOG,
etc.). When the retract signal is set to “1” during automatic operation, retraction is
performed and automatic operation is stopped.



Retraction completion signal RTRCTF<Fn065.4>

  [Classification]  Output signal


  [Function]  Reports that retraction is finished.



  [Operation]  This signal is set to “1” in the following case.

-

When retraction is finished (movement is finished)

This signal is set to “0” in the following case.
-

When a move command is issued for any retract axis after the end of a retract
operation.
