1. AXIS CONTROL





B-64693EN-1/01



- 298 -



#5  HBR

  In EGB synchronization start command G81.4, the number of teeth is:

0:

Specified in T.

1:

Specified in R.



NOTE

This parameter is valid when bit 0 (EFX) of parameter No. 7731 is
set to 1.





#6  EPA

  Automatic phase synchronization for the electronic gear box is performed in such a way

that:
0:

The machine coordinate 0 of the slave axis is aligned to the position of the master
axis one-rotation signal.

1:

The position of the slave axis at synchronization start is aligned to the position of the
master axis one-rotation signal. (S

pecification

 of Series 16

i

)







#7  HAD

  In electronic gear box, the timing for reflecting helical gear compensation and travel

distance of automatic phase synchronization to absolute coordinates is:
0:

When synchronization is canceled.

1:

During helical gear compensation and automatic phase synchronization.



7776



Feedrate during automatic phase synchronization for the workpiece axis





[Input type]  Parameter input



[Data type]  Real path



[Unit of data]  deg/min

[Minimum unit of data]  Depend on the increment system of the applied axis
[Valid data range]  Refer to standard parameter setting table (C).

(When the increment system is IS-B, 0.0 to +999000.0)
This parameter sets the feedrate during automatic phase synchronization for the
workpiece axis.
When this parameter is set to 0, the rapid traverse rate (parameter No. 1420) is used as the
feedrate during automatic phase synchronization.


7777



Angle shifted from the spindle position (one-rotation signal position) the workpiece axis uses as the

reference of phase synchronization





[Input type]  Parameter input



[Data type]  Real path



[Unit of data]  deg

[Minimum unit of data]  Depend on the increment system of the applied axis
[Valid data range]  0.000 to 360.000 (when the increment system is IS-B)

This parameter sets the angle shifted from the spindle position (one-rotation signal
position) the workpiece axis uses as the reference of phase synchronization.



7778



Acceleration for acceleration/deceleration for the workpiece axis





[Input type]  Parameter input



[Data type]  Real axis



[Unit of data]  deg/sec

2



[Minimum unit of data]  Depend on the increment system of the applied axis
[Valid data range]  Refer to the standard parameter setting table (D)

(For a millimeter machine, 0.0 to +100000.0, for an inch machine, 0.0 to +10000.0)
This parameter sets an acceleration for acceleration/deceleration for the workpiece axis.


B-64693EN-1/01





1. AXIS CONTROL



- 299 -

NOTE

1  In the Series 16

i

, acceleration for automatic phase matching is set

by specifying a feedrate and a time constant in parameters Nos.
2135 and 2136 (Nos. 4384 and 4385 in the case of spindle EGB)
separately; in the Series 0

i

-F Plus, acceleration is directly set in

parameter No. 7778.

2  If this parameter is 0, alarm PS1598, “EGB AUTO PHASE

PARAMETER SETTING ERROR” is issued when G81 is issued.



Alarm and message

Number

Message

Description

PS1597

EGB AUTO PHASE FORMAT
ERROR

Format error in the G80 or G81 block in EGB automatic phase
synchronization
(1)  R is outside the permissible range.
(2)  In the spindle EGB, reference position return is not performed

for the master axis before G81R2 is specified.

PS1598

EGB AUTO PHASE
PARAMETER SETTING ERROR

Error in the setting of a parameter related to EGB automatic phase
synchronization
(1)  The acceleration/deceleration parameter is not correct.
(2)  The automatic phase synchronization parameter is not correct.



Reference item

Manual name

Item name

OPERATOR’S MANUAL (B-64694EN)

Electronic gear box automatic phase synchronization



1.9.3.1

Arbitrary Gear Ratio for Master Axis in Electronic Gear Box
Automatic Phase Synchronization

Overview

In electronic gear box automatic phase synchronization, the gear ratio between the master axis and the
detector must be 1-to-1. Because the angle of the master axis is counted by number of pulses from
one-rotation signal of detector.
This function considers the pulse from the detector and the gear ratio for calculating the angle of master
axis. Therefore, EGB automatic phase synchronization can apply even if the gear ratio is not 1-to-1.
Moreover, the angle about the master axis can be reset by angle counter reset signal PREGB<Gn291.4>.
An arbitrary angle of the master axis can be specified as the reference position of phase synchronization
by this signal.


Explanation

1. To enable this function set bit 5 (EGEx) of parameter No.2273 to 1.
2. The value of counter per rotation for the master axis is set by 2 parameters. The parameters mean the

fraction. Numerator is set to parameter No.1821, and denominator is set to parameter No.2179.
For example, when the number of pulses from detector is 4096 and the gear ratio of the master axis to
the detector is 1 : 7, the setting is as follows.

No.1821 = 4096
No.2179 = 7

3. To reset the angle about the master axis, set the angle counter reset signal PREGB<Gn291.4> to “1”.

When angle counter reset signal PREGB is set to “1”, CNC resets the angle about the master axis. At
this time, angle counter reset completion signal PREGBF<Fn291.4> is set to “1”.

1. AXIS CONTROL





B-64693EN-1/01



- 300 -

- When the bit 6 (EPA) of parameter No.7731 = 0:

In EGB automatic phase synchronization, the machine coordinate 0 for the slave axis is aligned to the
position of angle 0 for the master axis.

- When the bit 6 (EPA) of parameter No.7731 = 1:

In EGB automatic phase synchronization, the position for the slave axis at synchronization start is
aligned to the position of angle 0 for the master axis.



NOTE

1  This function is the additional specification in EGB automatic phase

synchronization for servo axis.

2  This function cannot be used in EGB automatic phase synchronization for

spindle EGB.

3  If the serial type position detector , or A/B phase type position detector(FFG

setting other than 1/1) are used in EGB automatic phase synchronization, this
function must be made effective.

4  When bit 5 (EGEx) of parameter No.2273 is set to 0, parameters No.1821,

No.2179, angle counter reset signal PREGB<Gn291.4> and angle counter reset
completion signal PREGBF<Fn291.4> are invalid.

5  This function cannot be used in EGB (FSSB type)



Signal

Angle counter reset signal PREGB<Gn291.4>

  [Classification]  Input signal


[Function]  Reset the angle about the master axis.



  [Operation]  When this signal is set to “1”, the angle about the master axis is reset.



Angle counter reset completion signal PREGBF<Fn291.4>

  [Classification]  Output signal


[Function]  This signal indicates that the reset of angle about the master axis is completed.



  [Operation]  This signal becomes 1 under the following condition.

-



Reset of the angle is completed.

This signal becomes 0 under the following condition.
-

Angle counter reset signal PREGB<Gn291.4> is set to “0”.



Signal address





#7

#6

#5

#4

#3

#2

#1

#0

Gn291









PREGB













#7

#6

#5

#4

#3

#2

#1

#0

Fn291









PREGBF











Timing chart



Angle counter reset completion

signal (PREGBF)

Angle counter reset signal

(PREGB)





B-64693EN-1/01





1. AXIS CONTROL



- 301 -

Parameter

Set the following parameters for the EGB dummy axis.






#7

#6

#5

#4

#3

#2

#1

#0

2273





EGFx

EGEx















[Input type]  Parameter input



[Data type]  Bit axis





#5  EGEx

  In electronic gear box automatic phase synchronization, the gear ratio of the master axis

to the detector is:
0:

1-to-1.

1:

Arbitrary.





#6  EGFx

  FFG is:

0:

Not considered in the number of pulses per rotation about the master axis, for the
position detector.

1:

Considered in the number of pulses per rotation about the master axis, for the
position detector.



NOTE



This parameter is valid for A/B phase type position detector. In the

case of using serial type position detector, FFG is always
considered.


In case of considering FFG, set the value which FFG is multiplied by the number of
output pulses of detector to parameter No.7773. In case of bit 5 (EGEx) of parameter
No.2273 is set to 1, set the value in which FFG is multiplied to the counter per rotation
for the master axis.
N:  Numerator of FFG (parameter No.2084)
M:  Denominator of FFG (parameter No.2085)

α:  Counter per rotation for the master axis (parameter No.1821 / parameter No.2179)
The value of new counter is the old one multiplied by FFG.

M

N



]

Old

[







]

New

[



×

a

a

＝





2084



Flexible feed gear (numerator) (N)



2085



Flexible feed gear (denominator) (M)





[Input type]  Parameter input



[Data type]  Word axis



  In the case of serial type position detector or A/B phase type position detector and bit 6

(EGFx) of parameter No.2273 is set to 1, FFG is considered to the synchronization
coefficient.



NOTE



If FFG is not using, be sure to set to 1 for both numerator and

denominator parameter.



1. AXIS CONTROL





B-64693EN-1/01



- 302 -

1821



Counter per rotation for the master axis (numerator)





[Input type]  Parameter input



[Data type]  2-Word axis

[Valid data range]  1 to 2147483647


  Set the counter per one rotation for the master axis with a fraction. (Numerator)



NOTE



When 0 or less is set to this parameter, the alarm PS1598, “EGB

AUTO PHASE PARAMETER SETTING ERROR” occurs when
G81 is issued.



2179



Counter per rotation for the master axis (denominator)





[Input type]  Parameter input



[Data type]  Word axis

[Valid data range]  1 to 32767

Set the counter per one rotation for the master axis with a fraction. (Denominator)



NOTE

1  When 0 is set to this parameter, the alarm PS1598, “EGB AUTO

PHASE PARAMETER SETTING ERROR” occurs when G81 is
issued.

2  When negative value is set to this parameter, the alarm SV0417

“ILL DGTL SERVO PARAMETER” occurs.



[Example 1]



Synchronization

coefficient

Synchronization

switch



CNC

Detection unit

β p/rev



α p/rev

C axis

Velocity/

current control

Least command increment

0.001deg



Command

pulses

×

FFG

Gear

ratio A



Detector

Error counter

×

CMR



Slave axis

Gear

ratio B



Error counter

Follow-up

×

CMR



Dummy axis

n/m

×

FFG

N/M

Motor

Detector

Spindle





Gear ratio of the spindle to the detector B:


2/3 (When the detector rotates 2 for 3 spindle rotations)

Number of detector pulses per spindle rotation

β:



80,000 pulses/rev (Calculated as 4 pulses for one A/B phase cycle)

FFG N/M of the EGB dummy axis

: 1/1

Gear ratio of the C-axis A:


1/36 (One C-axis rotation corresponds to 36 motor rotations)

Number of detector pulses per C-axis rotation

α:



1,000,000 pulses/rev

C-axis CMR





: 1

C-axis FFG n/m





: 1/100



B-64693EN-1/01





1. AXIS CONTROL



- 303 -

Because the gear ratio of the spindle (master axis) to the detector is 2/3, enable this
function by setting 1 to bit 5 (EGEx) of parameter No.2273.
The gear ratio of the spindle to the detector is 2/3 and the detector is 80,000 pulse/rev, so
the angle counter is:

3

160000



=



3

2

80000

×



Set the parameter No.1821=160,000 and parameter No.2179=3.
The angle counter is not effective to synchronization ratio. The ordinary parameter
No.7772 is used for calculation of synchronization ratio.
The number of pulses per spindle one-rotation is:



3

160000



=



3

2

80000

×



<1>

It cannot be divided. It is impossible to set. In this case, the setting of the parameter
No.7773 must be changed, and the ratio of the parameter  No.7772 and the parameter
No.7773 must be changed to the ratio that wants to be set.

Number of pulses per C-axis rotation by detection unit is:
  1000000

÷

1/36

×

1/100 = 360000

<2>

For <1>,<2>



1080000

160000



=



3

360000

160000



=



360000

3

160000



=



No.7773

No.7772

×




Therefore, it is set as parameter No.7772 = 160,000 and parameter No.7773 = 1,080,000.
As described above, all the setting of parameter No.7772 and parameter No.7773 have to
do is to indicate the ratio correctly. So, you can reduce the fraction indicated by the
settings. For example, you may set 16 for parameter No.7772 and 108 for parameter
No.7773 for this case.

[Example 2]
When the FFG of EGB dummy axis N/M is 1/10 for the above example, bit 6 (EGFx) of
parameter No.2273 is set to 1 for making valid FFG.

The parameter No.7772 and parameter No.7773 is set to the new value  that  multiplies
FFG for considering FFG.





1080000

16000



=

10

1

1080000

160000



=

No.7773

No.7772

×



Set the parameter No.7772 = 16,000 and parameter No.7773 = 1,080,000.

And a new value that the angle counter similarly multiplied FFG is set.





3

16000



=

10

1

3

160000



=

No.2179

No.1821

×



Set the parameter No.1821 = 16,000 and parameter No.2179 = 3.


Alarm and message

Number

Message

Description

PS1598

EGB AUTO PHASE PARAMETER
SETTING ERROR

Error in the setting of a parameter related to EGB automatic
phase synchronization
(1) The acceleration/deceleration parameter is not correct.
(2) The automatic phase synchronization parameter is not

correct.

(3) Bit 5 (EGE) of parameter No.2273 is set to 1 with the

servo software that does not support this function,.

SV0417

ILL DGTL SERVO PARAMETER

A digital servo parameter setting is incorrect.



1. AXIS CONTROL





B-64693EN-1/01



- 304 -

Reference item

Manual name

Item name

CONNECTION MANUAL (FUNCTION) (This manual)

Electronic Gear Box Automatic Phase
Synchronization



1.9.3.2

Speed-up EGB Automatic Phase Synchronization

Overview

In electronic gear box automatic phase synchronization, the next block can be started without waiting for
completion of phase synchronization.
It is possible to set M code for waiting for completion of EGB automatic phase synchronization in
parameter No.7787. When the M code for waiting for completion of EGB automatic phase
synchronization is commanded, execution of the next block is started after completion of EGB automatic
phase synchronization.
This makes it possible to issue a program command during auto phase synchronization and acceleration
of auto phase synchronization.
Also, by commanding the M code for waiting for completion of EGB automatic phase synchronization
before the start of machining, it is possible to start machining with the EGB automatic phase
synchronization completed.
It is possible to set M code for starting deceleration of EGB automatic phase synchronization in parameter
No.7788.  When the M code for starting deceleration of EGB automatic phase synchronization is
commanded, deceleration of EGB automatic phase synchronization is started. The block of M code for
starting deceleration of EGB automatic phase synchronization is immediately ended and the next block is
started.
This makes it possible to issue a program command during deceleration of EGB automatic phase
synchronization.


Format

-

Acceleration/deceleration plus speed-up automatic phase synchronization
type

G81 T_ L_ R3 ;

Synchronization start

G80 R3 ;

Synchronization cancellation



T :

Number of teeth (range of valid settings: 1-5000)

L :

Number of hob threads (range of valid settings: -250 to 250, excluding 0)



When L is positive, the direction of rotation about the workpiece axis is positive (+
direction).



When L is negative, the direction of rotation about the workpiece axis is negative (-
direction).



B-64693EN-1/01





1. AXIS CONTROL



- 305 -

Explanation

  -

Acceleration/deceleration plus speed-up automatic phase synchronization
type



Synchronization

start command

Workpiece-

axis speed



Synchronization state

Acceleration

Deceleration

Automatic phase

synchronization

Spindle

speed



Next block start

G81 T_ L_ R3

Synchronization

start command

Mxx(parameter No.7787)

M code for waiting for completion of

EGB automatic phase synchronization

Next block

start

G80 R3

Synchronization cancellation command

M code for starting

deceleration

Next block start

Myy(parameter No.7788)

M code for starting deceleration of

EGB automatic phase synchronization

Next block start



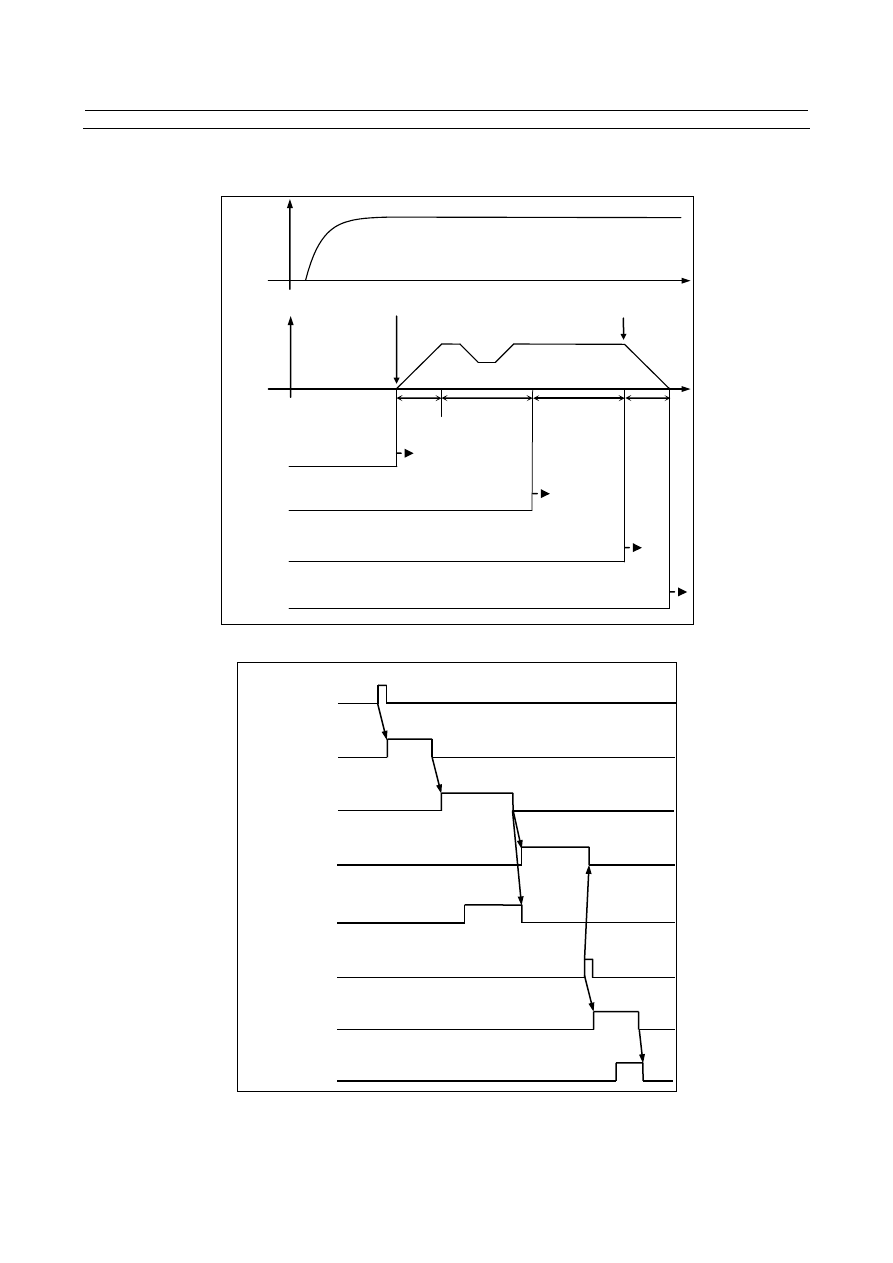

Fig. 1.9.3.2 (a) Acceleration/deceleration plus speed-up automatic phase synchronization type





G80R3 command execution

EGB mode signal
SYNMOD<Fn065.6>

Deceleration

G81R3 command
execution

Acceleration

Automatic phase synchronization

M code for waiting for completion of EGB
automatic phase synchronization command

M code for starting deceleration of EGB
automatic phase synchronization command



Fig. 1.9.3.2 (b) Timing chart of acceleration/deceleration plus speed-up automatic phase synchronization type


1.



Move the workpiece axis to the position that corresponds to that of the one-rotation signal of the
spindle.
