1. AXIS CONTROL





B-64693EN-1/01



- 274 -

If above condition cannot be satisfied, set this parameter bit to 1. With this setting, FFG is
considered in the number of pulses of the position detector per rotation about the master
axis, and by selecting FFG appropriately, it is possible to be satisfied above condition

without the change of synchronization coefficient.

M

N

Old

×



]

[







]



New



[



α

＝

α



N: Numerator of FFG
M: Denominator of FFG

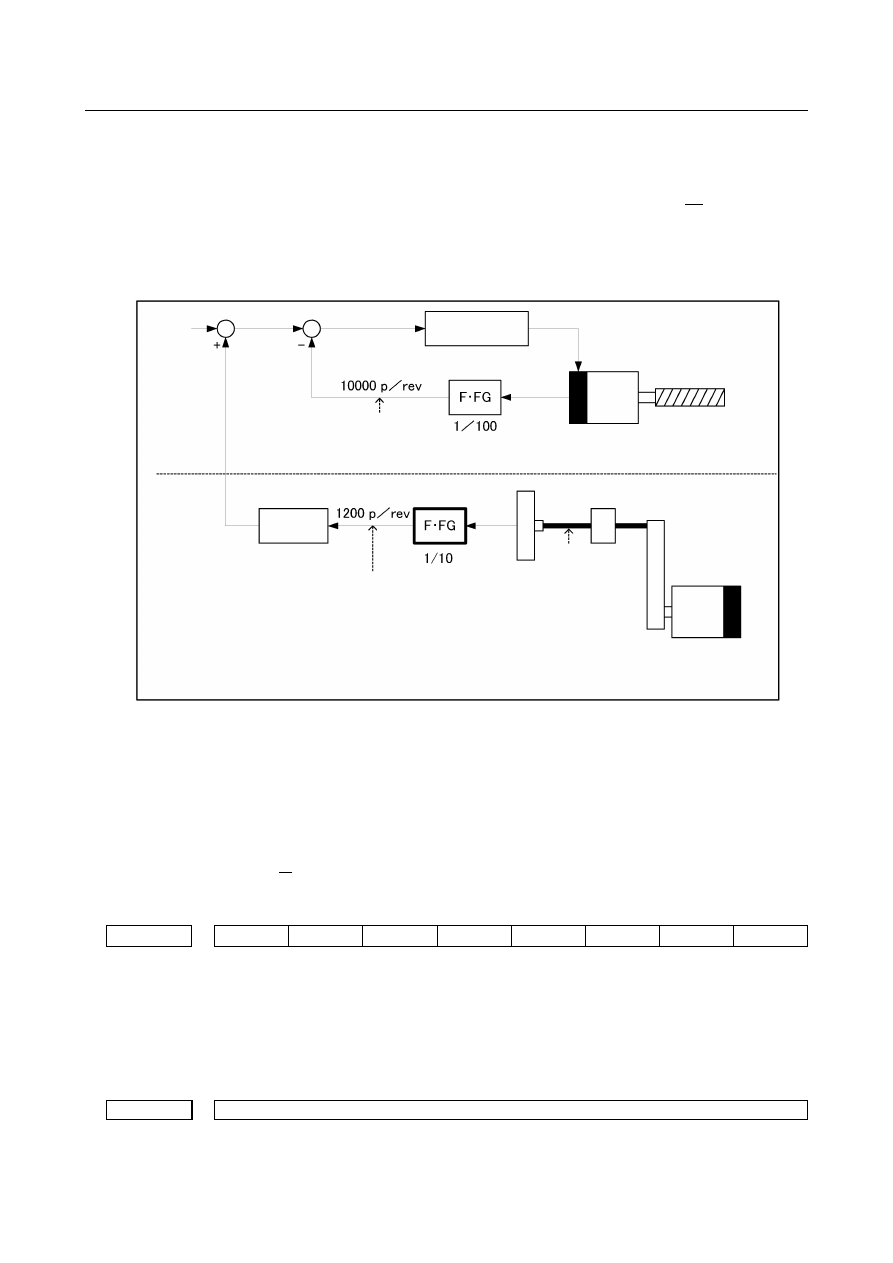

[Setting example]



Slave axis control

Number of pulses of the
position detector per rotation
about the slave axis
parameter No. 7773

Number of pulses of the
position detector per rotation
about the master axis
parameter No. 7772

Slave axis

1,000,000 p/rev

Master axis

1-to-1 connection

Separate detector
(phase A/B)
12,000 p/rev

Synchronization
coefficient



Fig. 1.9.1 (g)


Master axis conditions:


The separate detector must be 12000 p/rev.



The master axis and the separate detector must have a 1-to-1 connection.


In this example, EGFx (bit6 of parameter No.2273) is set to 1, FFG is set to 1/10, and the
number of pulses of the position detector per rotation about the master axis is

1200

10

1



12000





=

×

＝

α









#7

#6

#5

#4

#3

#2

#1

#0

4399













SOSALWs









[Input type]  Parameter input



[Data type]  Bit spindle



  #2  SOSALWs

  Soft start/stop function is:

0:

Disabled if *ESP is ”0” (emergency stop) or if MRDY is ”0”.

1:

Enabled also if *ESP is ”0” (emergency stop) or if MRDY is ”0”.



4030



Soft start/stop setting time





[Input type]  Parameter input



[Data type]  Word spindle

B-64693EN-1/01





1. AXIS CONTROL



- 275 -



[Unit of data]  1min

-1

/sec

[Valid data range]  0 to 32767

This parameter sets an acceleration (rate at which the speed changes) applied when the
soft start/stop function is enabled (soft start/stop signal SOCNA <Gn071> is “1”).


4508



Rate of change in acceleration at soft start/stop





[Input type]  Parameter input



[Data type]  Word spindle



[Unit of data]  10min

-1

/sec

2



[Valid data range]  0 to 32767

This parameter sets the rate of change of acceleration  (rate at which the acceleration
changes) applied when the soft start/stop function is enabled (soft start/stop signal
SOCNA <Gn071> is “1”).


NOTE



If the setting is 0, speed commands are linear when the soft
start/stop function is enabled.







#7

#6

#5

#4

#3

#2

#1

#0

4472













SOSALWs









[Input type]  Parameter input



[Data type]  Bit spindle



  #2  SOSALWs

  Soft start/stop function(if the spindle axis is a sub axis of spindle switching control) is:

0:

Disabled if *ESP is ”0” (emergency stop) or if MRDY is ”0”.

1:

Enabled also if *ESP is ”0” (emergency stop) or if MRDY is ”0”.



Alarm and message

Number

Message

Description

PS1593

EGB PARAMETER SETTING ERROR

Error in setting a parameter related to the EGB
(1)  The setting of bit 0 (SYNx) of parameter No. 2011, is not

correct.

(2)  The slave axis specified with G81 is not set as a rotation

axis. (bit 0 (ROTx) of parameter No. 1006)

(3)  Number of pulses per rotation (parameter No. 7772 or

7773) is not set.

PS1594

EGB FORMAT ERROR

Error in the format of the block of an EGB command
(1)  T (number of teeth) is not specified in the G81 block.
(2)  In the G81 block, the data specified for one of T, L, P,

and Q is out of its valid range.

(3)  In the G81 block, only one of P and Q is specified.

PS1595

ILL-COMMAND IN EGB MODE

During synchronization with the EGB, a command that must
not be issued is issued.
(1)  Slave axis command using G27, G28, G29, G30, G33,

G53, etc.

(2)  Inch/metric conversion command using G20, G21, etc.
(3)  Synchronization start specified by G81 when bit 3 (ECN)

of parameter No. 7731 is set to 0

PS1596

EGB OVERFLOW

An overflow occurred in the calculation of the synchronization
coefficient.



1. AXIS CONTROL





B-64693EN-1/01



- 276 -

Reference item

Manual name

Item name

OPERATOR’S MANUAL (B-64694EN)

Electronic gear box



1.9.2

Spindle Electronic Gear Box

Overview

In a system in which two spindles are used as the tool axis and workpiece axis, a gear can be machined
(ground or cut) by synchronizing the workpiece axis rotation with the tool axis (grinding wheel or hob)
rotation.
To synchronize these two spindles, the spindle electronic gear box is used (the electronic gear box is
hereinafter called the EGB). In the spindle EGB, synchronization pulses are generated based on feedback
pulses from the position detector attached to the tool axis (master axis), and the workpiece axis (slave
axis) rotates based on the synchronization pulses. Feedback pulses are transferred from the master axis to
the slave axis by communication between amplifiers.


Specification



The specification of spindle EGB synchronization are as follows:



(1)  Spindle EGB synchronization is started by specifying the T command (number of teeth) and L

command (number of hob threads), which determine the synchronization coefficient, in the G81
block. The synchronization is canceled by specifying G80.

(2)  The synchronization coefficient is calculated using the T command (number of teeth) and L

command (number of hob threads) in the G81 block, and the number of position detector pulses per
rotation about each of the tool and workpiece pulses (set in the relevant parameter).

(3)  This function allows a retract operation.
(4)  A helical gear can be cut by specifying the Q command (module or diametral pitch) and P command

(gear helix angle) in the G81 block.

(5)  During EGB synchronization, the synchronization relationship is maintained regardless of whether

the operation is automatic or manual.

(6)  Spindle amplifier SPM type B is required for both the master and slave axes. In addition, the spindle

amplifiers can have a 1-to-1 connection only. For details, refer to “SPINDLE EGB (SPINDLE
ELECTRONIC GEAR BOX)”  in  “FANUC AC SPINDLE MOTOR

a

i

  series,  FANUC AC

SPINDLE MOTOR

β

i

  series,  FANUC BUILT-IN SPINDLE MOTOR

β

i

  series  PARAMETER

MANUAL (B-65280EN)”.

(7)  To turn the EGB synchronization mode on, the slave axis must be put in the Cs contour control

mode, though the master axis may be in any control mode.



B-64693EN-1/01





1. AXIS CONTROL



- 277 -



    -
+

Velocity
control
(PI)

Velocity
control
(PI)

Position control

Position gain Kp

Position control

Position gain Kp



Cs command



Cs command

CNC

2nd spindle (slave)

1st spindle (master)

     -

 +

    -

+

     -
+

  +

Position feedback

Velocity feedback

EGB mode

Velocity feedback

Position feedback

K

2

/K

1

 : Synchronization coefficient

a

 : Feedforward ratio



Workpiece

(gear)

Spindle

motor &

Detector

Tool

(hob)

Spindle

motor &

Detector

K

2



K

1



   +

    +

a⋅

s

* The master axis can be applied the rotation command in spindle mode.





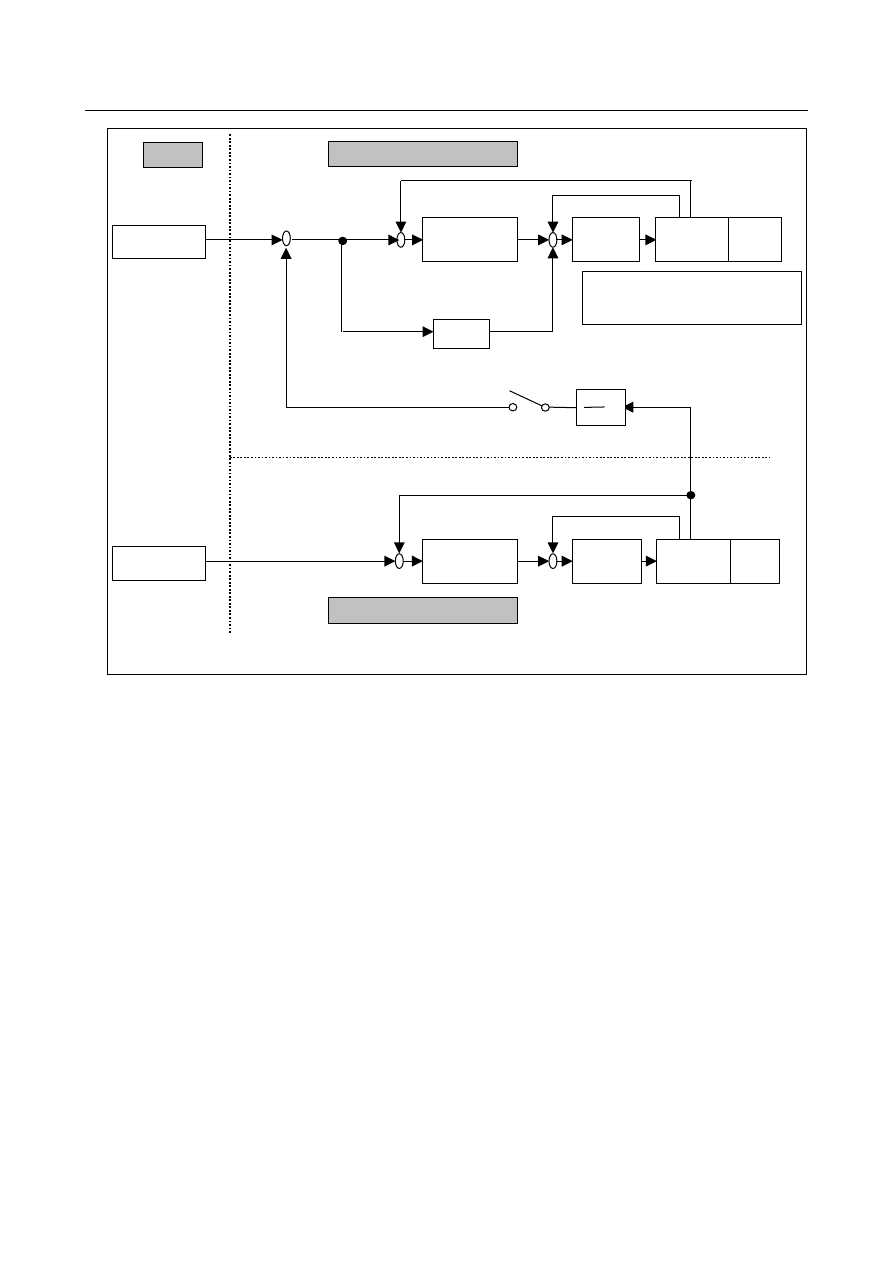

Fig. 1.9.2 (a) Block diagram of spindle EGB control



1. AXIS CONTROL





B-64693EN-1/01



- 278 -

Format





Bit 0 (EFX) of

parameter No.7731=0

Bit 0 (EFX) of parameter No.7731=1

Bit 5 (HBR) of

parameter No.7731=1

Bit 5 (HBR) of

parameter No.7731=0

Start of synchronization

G81 T_ ( L_ )

( Q_ P_ ) ;

G81.4 R_ ( L_ )

( Q_ P_ ) ;

G81.4 T_ ( L_ )

( Q_ P_ ) ;

Cancellation of

synchronization

G80 ;

G80.4 ;

G80.4 ;



(*1) (*4)

(*2) (*4)

(*3) (*4)


T(or R) : Number of teeth (Specifiable range: 1 to 5000)
L : Number of hob threads (Specifiable range: -250 to 250)


The sign of L determines the direction of rotation for the workpiece axis.
When L is positive, the direction of rotation for the workpiece axis is positive (+
direction).
When L is negative, the direction of rotation for the workpiece axis is negative (-
direction).
When L is 0, it follows the setting of bit 3 (LZR) of parameter No.7701.
If L is not specified, the number of hob threads is assumed 1.

Q : Module or diametral pitch


Specify a module in the case of metric input.



(Unit: 0.00001mm, Specifiable range: 0.01 to 25.0mm)



Specify a diametral pitch in the case of inch input.



(Unit: 0.00001inch

-1

, Specifiable range: 0.01 to 254.0 inch

-1

)

P : Gear helix angle


(Unit: 0.0001deg, Specifiable range: -90.0 to 90.0deg)

*1  Use it for machining centers.
*2  Use it for lathes.
*3  Use it for machining centers.


This format enables specification of the same G codes as those for lathes.

*4  When specifying Q and P, the user can use a decimal point.



NOTE



Specify G81, G80, G81.4, and G80.4 in a single block.



Explanation

  -

Parameter setting

For spindle EGB control, the following parameters must be set:
-

Controlled axis number for the slave axis (parameter No. 7710)

-

Number of position detector pulses per rotation about the tool axis (parameter No. 7772)

-

Number of position detector pulses per rotation about the workpiece axis (parameter No. 7773)

-

Spindle EGB master axis enable (bit 7 of parameter No. 4352)

-

Spindle EGB slave axis enable (bit 6 of parameter No. 4352)

-

Number of sinusoidal waves from the master spindle position detector (parameter No. 4386)



B-64693EN-1/01





1. AXIS CONTROL



- 279 -

  -

Start/Cancellation of synchronization

When rotation about the tool axis (master axis) starts after G81 is specified, EGB synchronization starts
according to the synchronization relationship specified in the G81 block, and rotation about the
workpiece axis (slave axis) starts. When EGB synchronization starts, the EGB mode signal SYNMOD
<Fn065.6> becomes “1”.
When rotation about the tool axis is stopped, rotation about the workpiece axis is also stopped. At this
time, specifying G80 cancels EGB synchronization. When EGB synchronization is canceled, the EGB
mode signal SYNMOD <Fn065.6> becomes 0.
Specify P and Q to use helical gear compensation.
If only either P or Q is specified, alarm PS1594 “EGB FORMAT ERROR” is issued.
G81 cannot be specified again during EGB synchronization. In addition, the specification of T, L, Q, and
P cannot be modified during synchronization. Start and cancel synchronization when rotation about the
tool axis (master axis) stops.



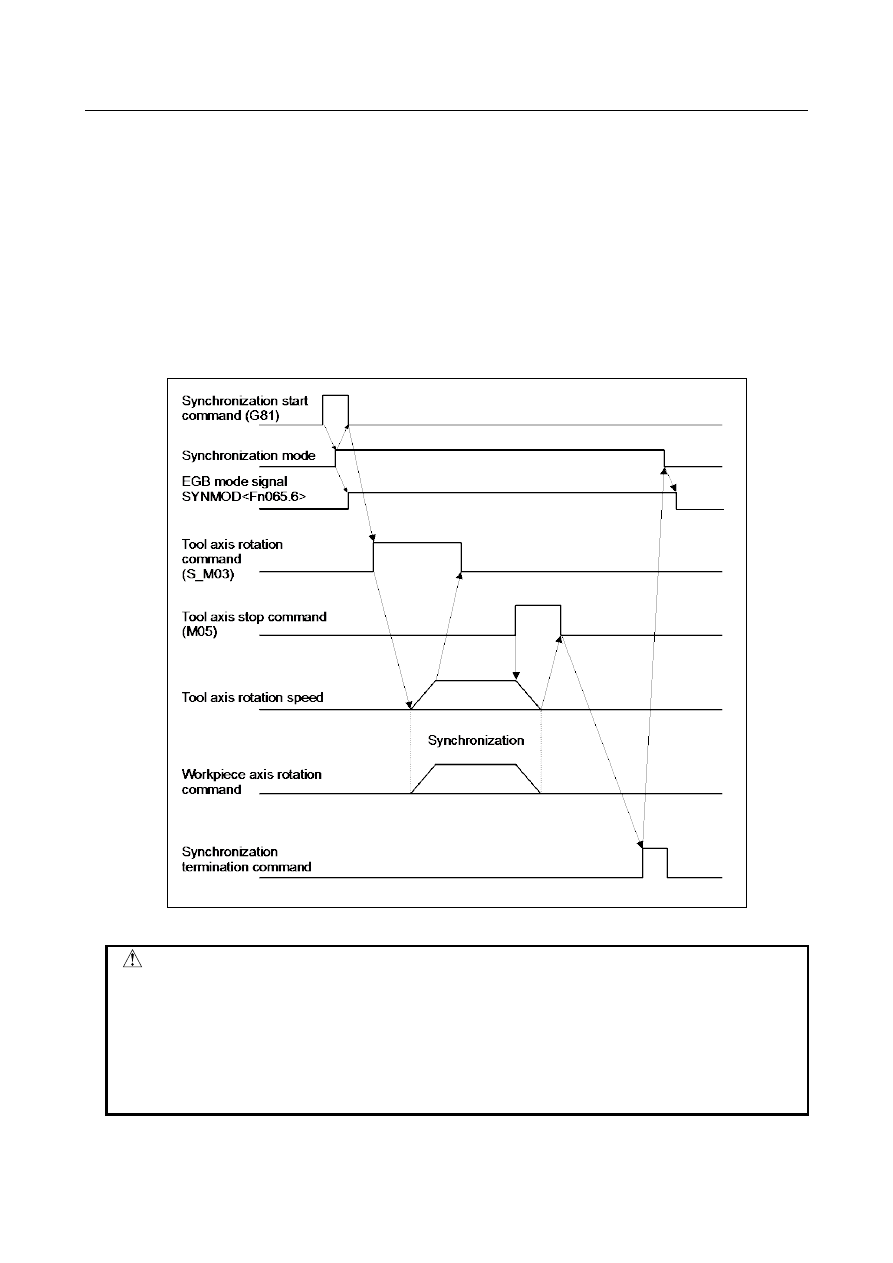

Fig. 1.9.2 (b) Synchronization start/cancellation timing chart



  CAUTION

1  Feed hold, interlock, and machine lock are invalid to a slave axis in EGB

synchronization.

2  Even if an OT alarm is issued for a slave axis in EGB synchronization,

synchronization will not be canceled.

3  During synchronization, it is possible to execute a move command for a slave

axis and other axes, using a program. The move command for a slave command
must be an incremental one.



1. AXIS CONTROL





B-64693EN-1/01



- 280 -

NOTE

1  If bit 0 (HBR) of parameter No. 7700 is set to 1, EGB synchronization will not be

canceled due to a reset. Usually, set this parameter bit to 1.

2  Start and cancel EGB synchronization when rotation about the master and slave

axes stops. It means that rotation about the master axis should be started while
the EGB mode signal SYNMOD is “1” (see Fig. 1.10.2 (b), "Synchronization
start/cancellation timing chart"). If the master axis starts rotating before the EGB
mode signal SYNMOD becomes “1”, synchronization is not performed correctly.

3  Perform the reference position return of the Cs contour controlled axis for the

master and slave axes before specifying G81. During synchronization, reference
position return cannot be performed. Do not place the machine in the reference
position return mode during synchronization.

4  If a parameter for axis setting (No. 7710 or 4352) is not set correctly, alarm

PS1593, “EGB PARAMETER SETTING ERROR” is issued when G81 is
specified.

5  In synchronization mode, it is not possible to specify G27, G28, G29, G30, and

G53 for a slave axis.

6  In EGB synchronization mode, AI contour control mode is temporarily canceled.
7  The position display of the slave axis is updated based on synchronization

pulses as follows:

•

  During synchronization, only the machine coordinate is updated. The

absolute and relative coordinates are not updated.

•

  When synchronization is canceled, the amount of travel during

synchronization, as rounded to 360-degree units is added to the absolute
coordinate.

8  The direction of rotation about the slave axis depends on the direction of rotation

about the master axis. When the direction of rotation about the master axis is
positive, the direction of rotation about the slave axis is also positive; when the
direction of rotation about the master axis is negative, the direction of rotation
about the slave axis is also negative. A negative value can be specified for L to
make the direction of rotation about the slave axis opposite to the direction of
rotation about the master axis, however.

9  The synchronization mode is canceled by a servo alarm, spindle alarm, PW

alarm, or emergency stop.

10 Synchronization is not maintained if the slave axis is in the servo off state.
11 During synchronization, manual handle interrupt can be performed on the

workpiece and other axes.

12 In synchronization mode, no inch/metric conversion commands (G20 and G21)

cannot be issued.

13 If bit 0 (EFX) of parameter No. 7731 is 0, no canned cycle for drilling can be

used. To use a canned cycle for drilling, set bit 0 (EFX) of parameter No. 7731 to
1 and use G81.4 instead of G81 and G80.4 instead of G80.

14 If bit 0 (TDP) of parameter No. 7702 is 1, the permissible range of T is 0.1 to 500

(1/10 of the specified value).

15 If, at the start of EGB synchronization (G81), L is specified as 0, synchronization

starts with L assumed to be 1 if bit 3 (LZR) of parameter No.7701 is 0; if bit 3
(LZR) of parameter No.7701 is 1, synchronization is not started with L assumed
to be 0. At this time, helical gear compensation is performed.

B-64693EN-1/01





1. AXIS CONTROL



- 281 -

NOTE

16 Feed per revolution is performed on the feedback pulses on the spindle. By

setting bit 0 (ERV) of parameter No. 7703 to 1, feed per revolution can be
performed based on the speed on the synchronous slave axis.

17 Actual cutting feedrate display does not take synchronization pulses into

consideration.

18 For an EGB slave axis, synchronous and composite control cannot be executed.
19 The G81 command cannot be specified to use the servo EGB and spindle EGB

together. To use them together, specify the G81 command for the spindle EGB
and the G81.5 command for the servo EGB.

20 When the simple spindle EGB function is used, this function cannot be used. If

the G81 command is specified for the slave axis of the simple spindle EGB,
alarm PS1593 “EGB PARAMETER SETTING ERROR” is issued.

21 The master axis cannot be shared by the simple spindle EGB function and this

function.

22 Not advanced preview feed-forward but conventional feed-forward is enabled in

the path where EGB synchronization mode is effective.



  -

Program example



Axis configuration



X, Y, Z, B (Cs axis: tool axis/master axis), C (Cs axis: workpiece axis/slave axis)




O1000 ;
N0010 G80 ;
N0020 G28 G91 B0 C0 ;  Performs reference position return for the tool and workpiece axes.
N0030 G81 T20 L1 ;

Starts synchronization.

N0040 Mxx ;

Rotates the tool axis by the constant speed command of PMC axis control.

N0050 G04 X1000 ;

Waits until rotation of the tool axis becomes constant.

N0060 G01 X_ F_ ;

Moves the tool along the X-axis (cutting).

N0070 G01 Z_ F_ ;

Moves the tool along the Z-axis (machining).

-------------------------
-------------------------
N0100 G01 X_ F_ ;

Moves the tool along the X-axis (retraction).

N0110 M05 ;

Stops rotation about the tool axis.

N0120 G80 ;

Cancels synchronization.

N0130 M30 ;


  -

Helical gear compensation

For a helical gear, the workpiece axis is compensated for the movement along the Z-axis (axial feed axis)
based on the torsion angle of the gear.
Helical gear compensation is performed with the following formulas:
For a helical gear, the workpiece axis is compensated for the movement along the Z-axis (axial feed axis)
based on the torsion angle of the gear.
Helical gear compensation is performed with the following formulas:



Compensation angle =

Q

T

sin(P)

Z

×

×

×

π



×

 360 (for metric input)



Compensation angle =

T

sin(P)

Q

Z

×

×

×

π



×

 360 (for inch input)
