1. AXIS CONTROL





B-64693EN-1/01



- 266 -

Signal address





#7

#6

#5

#4

#3

#2

#1

#0

Gn066









RTRCT













#7

#6

#5

#4

#3

#2

#1

#0

Fn065





SYNMOD



RTRCTF











Parameter

The table below gives parameters related to EGB.

Parameter

number

Description

1006#0
1006#1

An EGB slave axis and an EGB dummy axis require that the setting of a rotary axis (type A) (bit
0 (ROT) of parameter No. 1006 be 1 and bit 1 (ROS) of parameter No. 1006 be 0.

1023

Set from the FSSB setting screen. For FSSB manual setting, be sure to set the EGB axis as
described below:
The slave axis must be set with an odd number, and the dummy axis with an even number.
They must be consecutive.
Example:


If the servo axis number of the slave axis is 1, the servo axis number of the dummy axis
must be set to 2. If the servo axis number of the slave axis is 3, the servo axis number of
the dummy axis must be set to 4.

2011#0

Specify an axis to be synchronized. Specify 1 for both an EGB slave axis and EGB dummy axis.

3115#0

The current position is not indicated for an axis for which this parameter is set to 1.Since the
current position for an EGB dummy axis has no meaning, set this parameter to 1 to delete the
current position indication for the axis from the screen.

7700#0

The synchronization mode is canceled (0)/not canceled (1) by a reset.

7700#2

Compensation direction for helical gear compensation

7701#3

At the start of synchronization (G81), synchronization is started (0)/not started (1) if the number
of hob threads L is specified as 0.

7702#0

The specifiable number of teeth, T, at the start of synchronization (G81) is not reduced to a 1/10
of a specified value (0)/reduced (1).

7702#3

The retract function with an alarm is disabled (0)/enabled (1).

7703#0

During synchronization (G81), feed per revolution is performed for feedback pulses (0)/pulses
converted to the speed for the workpiece axis(1).

7703#1,#2

Specify when to perform a retract operation with the retract function with an alarm; during
synchronization; during synchronization and automatic operation; or during synchronization or
automatic operation.

7709

Number of the axial feed axis in helical gear compensation

7731#0

The EGB command is G80 and G81(0)/G80.4 and G81.4(1).

7731#3

When the automatic phase synchronization function for the electronic gear box is disabled, the
G81 command cannot be issued again (an alarm is issued) (0)/can be issued again (1)during
EGB synchronization.

7731#5

In EGB synchronization start command G81.4, the number of teeth is specified in T
(0)/specified in R (1).

7740

Feedrate during retraction

7741

Retract amount

7772

Number of position detector pulses per rotation about tool axis

7773

Number of position detector pulses per rotation about workpiece axis


For FSSB settings, see the section on "FSSB settings".
If FSSB setting mode is automatic setting mode, setting is made automatically by inputting data to the
FSSB setting screen. For the slave/dummy axes of EGB, set the value in the 'M/S' item in the FSSB axis
setting screen same way of the tandem setting.
Note the following points when specifying parameters for the electronic gear box.
1

Specify an axis that is not used or the same name as that for a slave axis for the name of a dummy
axis. Do not use a name which is usually not allowed to be used as an axis address, such as D.

B-64693EN-1/01





1. AXIS CONTROL



- 267 -

2

Specify the same values for an EGB slave axis and an EGB dummy axis in the following parameters.
1013#0 to 3

Increment system

1004#7

Ten times minimum input increment

1006#0,1

Rotary axis setting

1006#3

Diameter/radius specification

1420



Rapid traverse rate

1421



Rapid-traverse override F0 speed

1820



Command multiplication

2000 and over, except 2022, 2084, 2085

Parameters related to digital servo

3

Specify the amount of travel per rotation about a rotation axis for a slave axis and dummy axis in a
parameter No. 1260.

4

Make the specification for a dummy axis in the following way.
1815#1

Whether to use separate detectors. Although an EGB dummy axis uses the interface
of a separate detector, set these parameters to 0.

2022



Motor rotation direction. Set the parameter to 111.

2084



Numerator of flexible feed gear ratio. Set the parameter to 1.

2085



Denominator of flexible feed gear ratio. Set the parameter to 1.

When using a serial type position detector, set an appropriate value for the flexible
feed gear.  To set the Flexible Feed Gear to a value other than 1/1 with A/B phase
type position detector, set parameter EGFx (bit6 of parameter No.2273) to 1.

5

Reducing synchronous errors requires enabling the feed-forward function for the slave axis.



For details, see “How to reduce the synchronous error” in "Explanation" of this chapter.

6

Reducing shocks that may occur at the beginning of acceleration/deceleration requires enabling the
soft start/stop function for the spindle axis.  For details, see “How to reduce shock at the start of
acc./dec.” in "Explanation" of this chapter.



1023



Number of the servo axis for each axis



NOTE



When this parameter is set, the power must be turned off before
operation is continued.





[Input type]  Parameter input



[Data type]  Byte axis

[Valid data range]  0 to 80

This parameter associates each control axis with a specific servo axis. Specify values
1+8n, 2+8n, 3+8n, 4+8n, 5+8n, and 6+8n (n = 0, 1, 2, …, 9) like 1, 2, 3, 4, 5, …, 77, and
78.
The control axis number is the order number that is used for setting the axis-type
parameters or axis-type machine signals
*

For electronic gear box (EGB) controlled axes, two axes need to be specified as one
pair. So, make a setting as described below.
EGB axis:
For a slave axis, set an odd (1, 3, 5, 7, 9, ...) servo axis number. For a dummy axis to
be paired, set a value obtained by adding 1 to the value set for the slave axis.







#7

#6

#5

#4

#3

#2

#1

#0

2011

















SYNx





[Input type]  Parameter input



[Data type]  Bit axis





#0  SYNx

  When the electronic gear box function (EGB) is used, this bit sets the axis to be

synchronized.

1. AXIS CONTROL





B-64693EN-1/01



- 268 -

0:

Axis not synchronized by EGB

1:

Axis synchronized by EGB

Set 1 for both of the slave and dummy axes of EGB.


NOTE



The setting of this parameter becomes valid after the power is
turned off then back on.







#7

#6

#5

#4

#3

#2

#1

#0

3115

















NDPx





[Input type]  Parameter input



[Data type]  Bit axis





#0  NDPx

  The current position is:

0:

Displayed.

1:

Not displayed.



NOTE



When using the electronic gear box (EGB) function, set 1 for the
EGB dummy axis to disable current position display.







#7

#6

#5

#4

#3

#2

#1

#0

7700













HDR



HBR





[Input type]  Parameter input



[Data type]  Bit path





#0  HBR

  When the electronic gear box (EGB) function is used, performing a reset:

0:

Cancels the synchronization mode (G81 or G81.5).

1:

Does not cancel the synchronization mode. The mode is canceled only by the G80 or
G80.5 command.





#2  HDR

  Direction of helical gear compensation (usually, set 1.)

(Example) To cut a left-twisted helical gear when the direction of rotation about the

C-axis is the negative (-) direction:

0:

Set a negative (-) value in P.

1:

Set a positive (+) value in P.



B-64693EN-1/01





1. AXIS CONTROL



- 269 -



When HDR = 1

+C

C : +, Z : +, P : +

Compensation direction:+



(a)

-

Z



+Z

+C

C : +, Z : +, P : -

Compensation direction:-



(b)

+C

C : +, Z : -, P : +

Compensation direction:-



(c)

+C

C : +, Z : -, P : -

Compensation direction:+



(d)

-

Z



+

Z



C : -, Z : +, P : +

C : Compensation direction:-



(e)

-

C



C : -, Z : +, P : -

Compensation direction:+



(f)

-

C



C : -, Z : -, P : +

Compensation direction:+



(g)

-

C



C : -, Z : -, P : -

Compensation direction:-



(h)

-

C



When HDR = 0 ((a), (b), (c), and (d) are the same as when HDR = 1)



-Z

+

Z



C : -, Z : +, P : +

Compensation direction:+



(e)

-

C



C : -, Z : +, P : -

Compensation direction:-



(f)

-

C



C : -, Z : -, P : +

Compensation direction:-



(g)

-

C



C : -, Z : -, P : -

Compensation direction:+



(h)

-

C





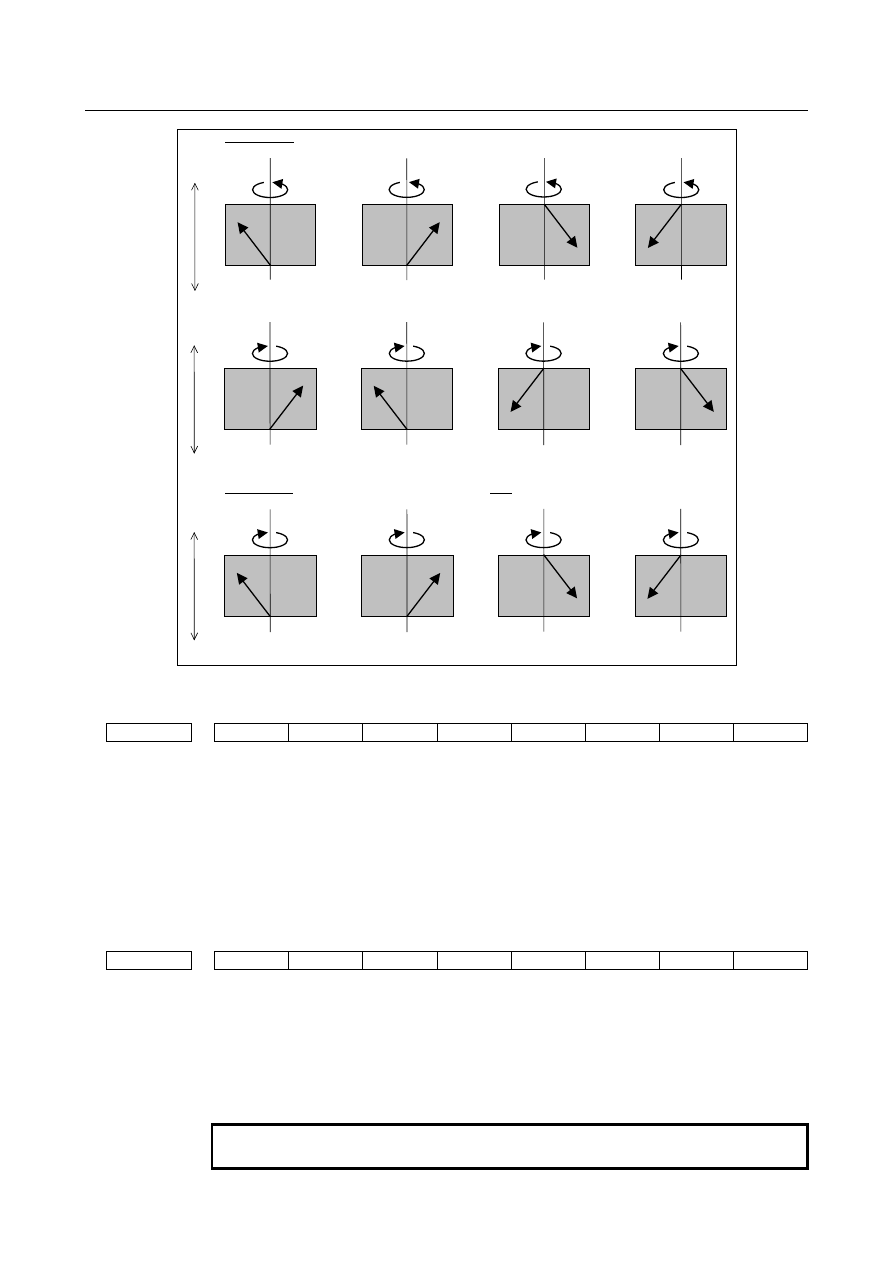

Fig. 1.9.1 (e) Direction of helical gear compensation







#7

#6

#5

#4

#3

#2

#1

#0

7701











LZR











[Input type]  Parameter input



[Data type]  Bit path





#3  LZR

  When L (number of hob threads) = 0 is specified at the start of EGB synchronization

(G81):
0:

Synchronization is started, assuming that L = 1 is specified.

1:

Synchronization is not started, assuming that L = 0 is specified. However, helical
gear compensation is performed.







#7

#6

#5

#4

#3

#2

#1

#0

7702











ART





TDP





[Input type]  Parameter input



[Data type]  Bit path





#0  TDP

  The specifiable number of teeth, T, of the electronic gear box (G81) is:

0:

1 to 5000

1:

0.1 to 500 (1/10 of a specified value)



NOTE



In either case, a value from 1 to 5000 can be specified.

1. AXIS CONTROL





B-64693EN-1/01



- 270 -





#3  ART

  The retract function executed when an alarm is issued is:

0:

Disabled.

1:

Enabled.

When an alarm is issued, a retract operation is performed with a set feedrate and travel
distance (parameters Nos. 7740 and 7741).


NOTE



If a servo alarm is issued for other than the axis along which a
retract operation is performed, the servo activating current is
maintained until the retract operation is completed.







#7

#6

#5

#4

#3

#2

#1

#0

7703













ARO

ARE

ERV





[Input type]  Parameter input



[Data type]  Bit path





#0  ERV

  During EGB synchronization (G81), feed per revolution is performed for:

0:

Feedback pulses.

1:

Pulses converted to the speed for the workpiece axis.





#1  ARE

  The retract function executed when an alarm is issued retracts the tool during:

0:

EGB synchronization or automatic operation (automatic operation signal OP
<Fn000.7> = “1”).

1:

EGB synchronization.





#2  ARO

  The retract function executed when an alarm is issued retracts the tool during:

0:

EGB synchronization.

1:

EGB synchronization and automatic operation (automatic operation signal OP
<Fn000.7> = “1”).



NOTE



This parameter is valid when bit 1 (ARE) of parameter No. 7703 is
set to 1.


The table lists the parameter settings and corresponding operation.


ARE

ARO

Operation

1

0

During EGB synchronization

1

1

During EGB synchronization and automatic operation

0

0

During EGB synchronization or automatic operation

0

1



NOTE



Parameters ARE and ARO are valid when bit 3 (ART) of parameter
No. 7702 is set to 1 (when the retract function executed when an
alarm is issued ).



B-64693EN-1/01





1. AXIS CONTROL



- 271 -

7709



Number of the axial feed axis for helical gear compensation





[Input type]  Parameter input



[Data type]  2-word path

[Valid data range]  0 to Number of controlled axes

This parameter sets the number of the axial feed axis for a helical gear.


NOTE



When this parameter is set to 0 or a value outside the valid setting
range, the Z-axis becomes the axial feed axis.







#7

#6

#5

#4

#3

#2

#1

#0

7731



HAD



HBR



ECN





EFX





[Input type]  Parameter input



[Data type]  Bit path





#0  EFX

  As the EGB command:

0:

G80 and G81 are used.

1:

G80.4 and G81.4 are used.



NOTE



When this parameter is set to 0, no canned cycle for drilling can be
used.





#3  ECN

  When the automatic phase synchronization function for the electronic gear box is

disabled, during EGB synchronization, the G81 or G81.5 command:
0:

Cannot be issued again. (The alarm PS1595, “ILL-COMMAND IN EGB MODE” is
issued.)

1:

Can be issued again.





#5  HBR

  In EGB synchronization start command G81.4, the number of teeth is:

0:

Specified in T.

1:

Specified in R.



NOTE

This parameter is valid when bit 0 (EFX) of parameter No. 7731 is
set to 1.





#7  HAD

  In electronic gear box, the timing for reflecting helical gear compensation and travel

distance of automatic phase synchronization to absolute coordinates is:
0:

When synchronization is canceled.

1:

During helical gear compensation and automatic phase synchronization.



7740



Feedrate during retraction





[Input type]  Parameter input



[Data type]  Real axis



[Unit of data]  mm/min, inch/min, deg/min (machine unit)

[Min. unit of data]  Depend on the increment system of the applied axis
[Valid data range]  Refer to the standard parameter setting table (C)

(When the increment system is IS-B, 0.0 to +999000.0)
This parameter sets the feedrate during retraction for each axis.

1. AXIS CONTROL





B-64693EN-1/01



- 272 -



7741



Retract amount





[Input type]  Parameter input



[Data type]  Real axis



[Unit of data]  mm, inch, deg (machine unit)

[Min. unit of data]  Depend on the increment system of the applied axis
[Valid data range]  9 digit of minimum unit of data (refer to standard parameter setting table (A))

(When the increment system is IS-B, -999999.999 to +999999.999)
This parameter sets the retract amount for each axis.


7772



Number of position detector pulses per rotation about the tool axis





[Input type]  Parameter input



[Data type]  2-word path



[Unit of data]  Detection unit

[Valid data range]  1 to 999999999

This parameter sets the number of pulses per rotation about the tool axis (master axis), for
the position detector.
For an A/B phase detector, set this parameter with four pulses equaling one A/B phase
cycle.


7773



Number of position detector pulses per rotation about the workpiece axis





[Input type]  Parameter input



[Data type]  2-word path



[Unit of data]  Detection unit

[Valid data range]  1 to 999999999

This parameter sets the number of pulses per rotation about the workpiece axis (slave
axis), for the position detector.
Set the number of pulses output by the detection unit.
Set parameters Nos. 7772 and 7773 when using the G81 EGB synchronization command.




[Example 1]  When the EGB master axis is the spindle and the EGB slave axis is the C-axis



Synchronization

switch



CNC

Detection unit



β

 p/rev



a

 p/rev



C-axis



Least command increment
0.001deg



Command

pulses



×

FFG



Gear ratio

A

Detector



×

CMR

Slave axis



 Gear

ratio B



Error counter



Follow-up



×

CMR



Dummy axis



n/m



×

FFG



N/M



 Motor



Detector



Spindle



Error counter



Speed/current control



Synchronization

factor





Fig. 1.9.1 (f)


Gear ratio of the spindle to the detector B:


1/1 (The spindle and detector are directly connected to each other.)

Number of detector pulses per spindle rotation

β

: 80,000 pulses/rev

(Calculated for four pulses for one A/B phase cycle)
FFG N/M of the EGB dummy axis  : 1/1

B-64693EN-1/01





1. AXIS CONTROL



- 273 -

Gear ratio of the C-axis A

:1/36 (One rotation about the C-axis to 36 motor

rotations)
Number of detector pulses per C-axis rotation

a

: 1,000,000 pulses/rev

C-axis CMR:  1
C-axis FFG n/m

:1/100


In this case, the number of pulses per spindle rotation is:
  80000

×

 1/1 = 80000

Therefore, set 80000 for parameter No. 7772.
The number of pulses per C-axis rotation in the detection unit is:



360000



=



100

1

36

1

1000000

×

÷



Therefore, set 360000 for parameter No. 7773.




[Example 2]  When the gear ratio of the spindle to the detector B is 2/3 for the above example (When

the detector rotates twice for three spindle rotations)
In this case, the number of pulses per spindle rotation is:



3

160000



=



3

2

80000

×



160000 cannot be divided by 3 without a remainder. In this case, change the setting of
parameter No. 7773 so that the ratio of the settings of parameters Nos. 7772 and 7773
indicates the value you want to set.



1080000

160000



=



3

360000

160000



=



360000

3

160000



=



No.7773

No.7772

×



Therefore, set 160000 for parameter No. 7772 and 1080000 for parameter No. 7773.
As described above, all the settings of parameters Nos. 7772 and 7773 have to do is to
indicate the ratio correctly. So, you can reduce the fraction indicated by the settings. For
example, you may set 16 for parameter No. 7772 and 108 for parameter No. 7773 for this
case.






#7

#6

#5

#4

#3

#2

#1

#0

2273





EGFx

















[Input type]  Parameter input



[Data type]  Bit axis





#6  EGFx

  FFG is:

0:

Not considered in the number of pulses of the position detector per rotation about
the master axis.

1:

Considered.

Set for the EGB dummy axis.



NOTE



EGFx is valid for A/B phase type position detector. In the case of
using serial type position detector, FFG is always considered.



The synchronization coefficient is subject to the following restriction:

α

β

T

L

K

K



=

t

coefficien

ation

Synchroniz

d

n

×

=



-2147483648

≤

K

n

≤

2147483647

1

≤

K

d

≤

2147483647
