1. AXIS CONTROL





B-64693EN-1/01



- 210 -





- Background operation

System variables (#180801 to #180850) can’t use in Background operation. Value is “0” in Background
operation.


1.6.12

Signal

Signals for selecting the axis for axis synchronous control

SYNC1 to SYNC8<Gn138>

    [Classification]  Input signal


[Function]  Axis synchronous control is performed during memory or DNC or MDI operation.

This signal is provided for each controlled axis. The number at the end of the signal name
represents the number of the controlled axis.
SYNCx
x :  1 ..... The first axis becomes the slave axis for axis synchronous control.


2 ..... The second axis becomes the slave axis for axis synchronous control.



3 ..... The third axis becomes the slave axis for axis synchronous control.



:      :



  [Operation]  When this signal is set to “1”, the control unit operates as described below:

-

During memory or DNC or MDI operation, the control unit issues the move
command specified for the master axis to both the master axis and slave axis of axis
synchronous control.

The master axis is specified with a parameter.









Axis name

Axis number

Parameter(No.8311)

Description

Xm

1

0

Master axis of Xs-axis

Xs

2

1

Slave axis of Xm-axis



When setting value of Parameter No.8311) and axis configuration are in the same
states by Flexible path axis assignment, system variable is read torque difference
of master axis and slave axis.

Xm

1

0

Master axis of Xs-axis

Y

‐

→2

0

Add axis

Xs

2→3

1

Slave axis of Xm-axis

(Axis number and Parameter

(No.8311)

 is match)



When setting value of Parameter No.8311) and axis configuration are in different
states by Flexible path axis assignment, system variable is read “0”.

Y

‐

→1

0

Add axis

Xm

1→2

0

Master axis of Xs-axis

(Axis number of master axis changes)

Xs

2→3

1

Slave axis of Xm-axis

(Axis number and Parameter

(No.8311)

 don’t match)

in the case where axis of synchronization relationship moves to another path,

system variable is read “0”.

Basic configuration

(Example1

：

Add Y-axis after Xm-axis to basic configuration.)

(Example2

：

Add Y-axis before Xm-axis to basic configuration.)



B-64693EN-1/01





1. AXIS CONTROL



- 211 -

See  the following timing charts  about the sequence that changes the  synchronous
operation and the normal operation.



Signals for selecting the manual feed axis for axis synchronous control

SYNCJ1 to SYNCJ8<Gn140>

    [Classification]  Input signal


  [Function]  Axis synchronous control is performed in jog, handle, or incremental feed mode, or

manual  reference position return. This signal is provided for each controlled axis. The
number at the end of the signal name represents the number of the controlled axis.
SYNCJx
x :  1 ..... The first axis becomes the slave axis for axis synchronous control.


2 ..... The second axis becomes the slave axis for axis synchronous control.



3 ..... The third axis becomes the slave axis for axis synchronous control.



:            :



[Operation]  When this signal is set to “1”, the control unit operates as described below:

-

In jog, handle, or incremental feed mode, the control unit issues the move command
specified for the master axis to both the master axis and slave axis of axis
synchronous control.

The master axis is specified with a parameter.
See  the following timing charts  about the sequence that changes the  synchronous
operation and the normal operation.


Signal for disabling torque difference alarm detection for axis synchronous control



NSYNCA<Gn059.7>

    [Classification]  Input signal


[Function]  When the torque difference alarm function for axis synchronous control is used, this

signal can be used to disable alarm detection.



  [Operation]  When this signal is set to “1”, torque difference alarm detection for axis synchronous

control is disabled.



Machine coordinate match state output signals SYNMT1 to SYNMT8<Fn210>

    [Classification]  Output signal


[Function]  When master/slave axis pairs are set for axis synchronous control, this signal notifies an

external unit that the machine coordinates of the master axis is adjusted to those of the
slave axis for each pair, regardless of the synchronous operation on or off state and servo
ready state.



  [Operation]  When this signal is set to “1”, the machine coordinates of the master axis is adjusted to

those of the slave axis. The signal corresponding to the pair of a master axis and the slave
axis with the lowest axis number is output first and the machine coordinate status of up to
eight pairs can be checked.



Synchronization compensation enable state output signals

SYNOF1 to SYNOF8<Fn211>

    [Classification]  Output signal


[Function]  When master/slave axis pairs are set for axis synchronous control, this signal notifies an

external unit that the machine coordinates difference between the master and slave axes is
less than or equal to the maximum compensation for synchronization for each pair,
regardless of the synchronous operation on or off state.



  [Operation]  When this signal is set to “1”, the machine coordinates difference between the master and

slave axes is less than or equal to the maximum compensation for synchronization. When
the servo ready signal SA<Fn000.6> is set to "0", this signal is set to "0".  The signal
corresponding to the pair of a master axis and the slave axis with the lowest axis number
is output first and whether to enable synchronization compensation can be checked for up
to eight pairs. This signal is not output for each axis.

1. AXIS CONTROL





B-64693EN-1/01



- 212 -



Signal for indicating a positional deviation error alarm for axis synchronous control



SYNER<Fn403.0>

    [Classification]  Output signal


[Function]  When the positional deviation check function is used for axis synchronous control, this

signal notifies an external unit that the alarm is issued.



  [Operation]  When axis synchronous control is applied, the servo positional deviation of the master

axis and that of the slave axis are monitored. If the limit set in parameter No. 8323 is
exceeded, alarm DS0001 is issued and the signal for indicating a positional deviation
error alarm for axis synchronous control <Fn403.0> is set to “1”.
This signal is set to “0” when the alarm is cleared by a reset. This signal is not output for
each signal.



Axis synchronous control status signals SYNO1 to SYNO8<Fn532>

    [Classification]  Output signal


[Function]  These signals notify that axis synchronous control is in progress.



[Operation]  These signals become “1” in the following case:

-

When the corresponding axis is in axis synchronous control.

They become “0” in the following case:
-

When the corresponding axis is not in the axis synchronous control.



NOTE



Whether axis synchronous control is in progress does not
necessarily correspond to individual selection signals/parameters
(axis synchronous control selection signal, axis synchronous
control manual feed selection signal, bit 5 (SCAx) of parameter No.
8304). This signal is 0 in the emergency stop, servo alarm, serve
off, and axis detach states.



-

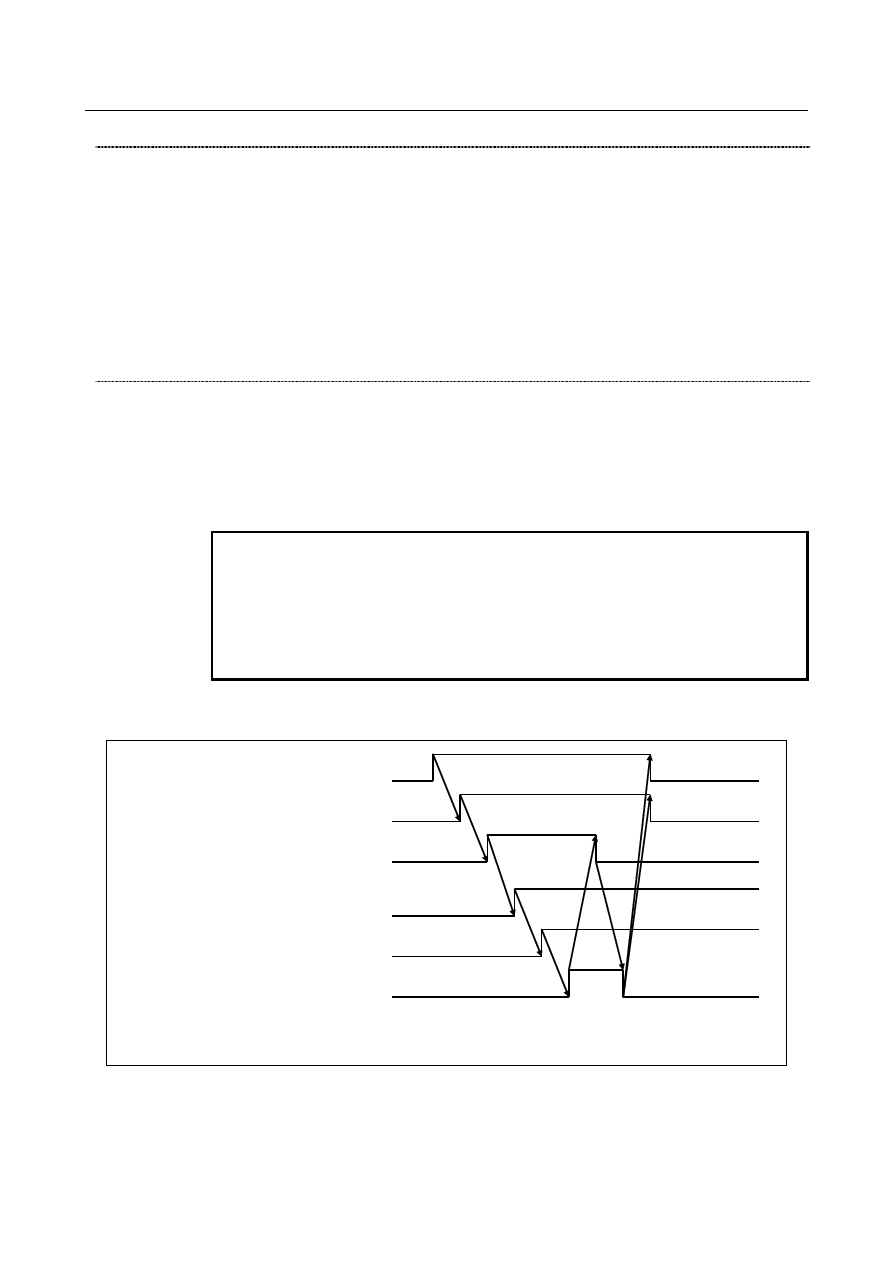

Timing charts

Change from normal operation to synchronous operation



M code for turning on synchronization
of parameter No.8338

Code signals
(M00

～

M31)

Strobesignal
(MF)

Signal for selecting axis synchronous control
(SYNC/SYNCJ)

End signal
(FIN)

Axis synchronous control status signal
(SYNO)

Supplement :  Synchronization compensation enable state output signal SYNOF and machine coordinate

match state output signals SYNMT can be check before signal SYNC/SYNCJ is set to “1”.





B-64693EN-1/01





1. AXIS CONTROL



- 213 -

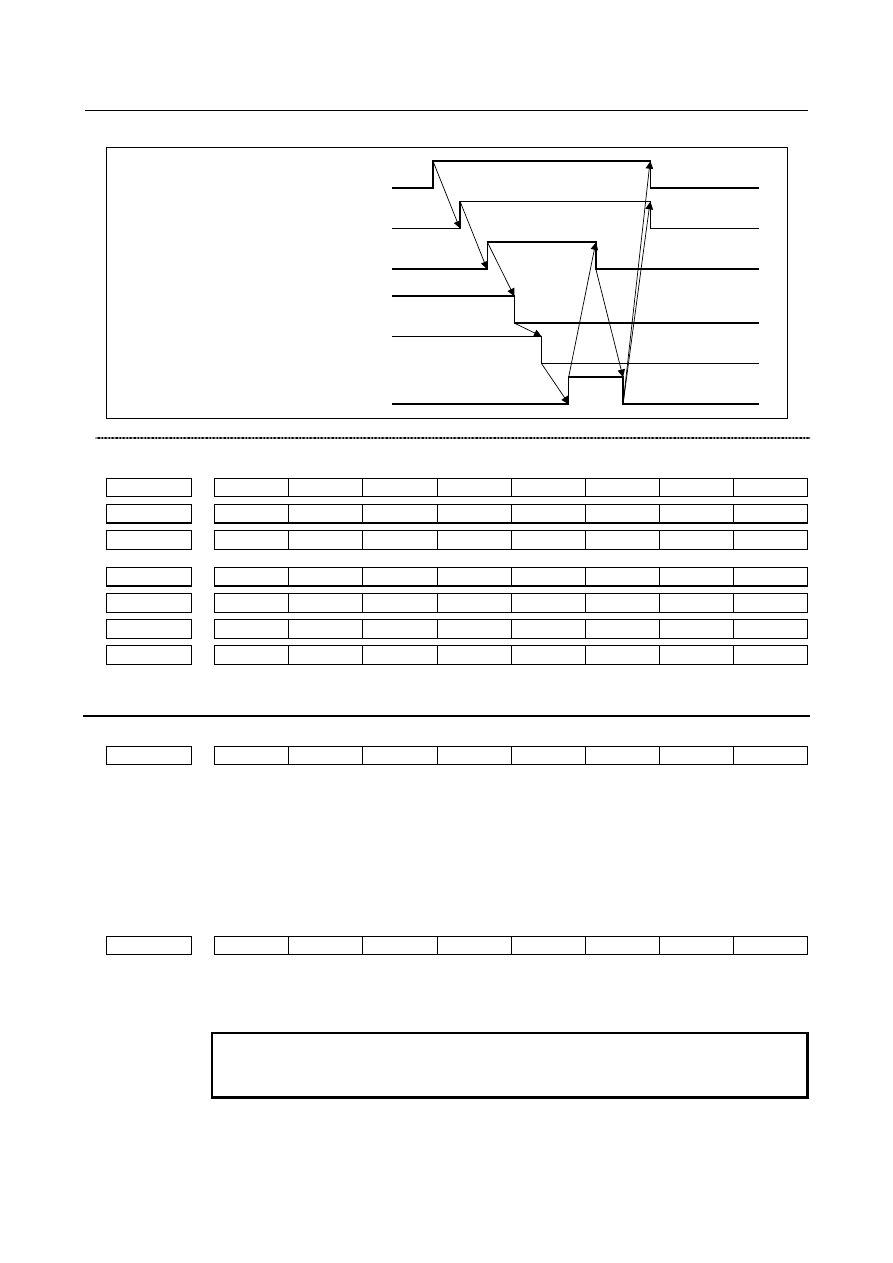

Change from synchronous operation to normal operation



M code for turning off synchronization
of parameter No.8337



Code signals
(M00

～

M31)



Strobesignal
(MF)



Signal for selecting axis synchronous control
(SYNC/SYNCJ)

End signal
(FIN)



Axis synchronous control status signal
(SYNO)







Signal address





#7

#6

#5

#4

#3

#2

#1

#0

Gn059



NSYNCA



















Gn138



SYNC8

SYNC7

SYNC6

SYNC5

SYNC4

SYNC3

SYNC2

SYNC1





Gn140



SYNCJ8

SYNCJ7

SYNCJ6

SYNCJ5

SYNCJ4

SYNCJ3

SYNCJ2

SYNCJ1





#7

#6

#5

#4

#3

#2

#1

#0

Fn210



SYNMT8

SYNMT7

SYNMT6

SYNMT5

SYNMT4

SYNMT3

SYNMT2

SYNMT1





Fn211



SYNOF8

SYNOF7

SYNOF6

SYNOF5

SYNOF4

SYNOF3

SYNOF2

SYNOF1





Fn403

















SYNER







Fn532



SYNO8

SYNO7

SYNO6

SYNO5

SYNO4

SYNO3

SYNO2

SYNO1



1.6.13

Parameter





#7

#6

#5

#4

#3

#2

#1

#0

1000

















EEA





[Input type]  Parameter input



[Data type]  Bit





#0  EEA

  An extended axis name and extended spindle name are:

0:

Invalid

1:

Valid







#7

#6

#5

#4

#3

#2

#1

#0

1008









SFDx













[Input type]  Parameter input



[Data type]  Bit axis



NOTE



When at least one of these parameters is set, the power must be
turned off before operation is continued.



1. AXIS CONTROL





B-64693EN-1/01



- 214 -



#4  SFDx

  In reference position return based on the grid method, the reference position shift function

is:
0:

Disabled

1:

Enabled



1025



Program axis name 2 for each axis



1026



Program axis name 3 for each axis





[Input type]  Parameter input



[Data type]  Byte axis

[Valid data range]  48 to 57, 65 to 90

When axis name extension is enabled (when bit 0 (EEA) of parameter No. 1000 is set to
1), the length  of an axis  name  can be extended  to a maximum  of three characters by
setting axis name 2 and axis name 3.


NOTE



If program axis name 2 is not set, program axis name 3 is invalid.







#7

#6

#5

#4

#3

#2

#1

#0

1401















LRP







[Input type]  Parameter input



[Data type]  Bit path





#1  LRP

  Positioning (G00)

0:

Positioning is performed with non-linear type positioning so that the tool moves
along each axis independently at rapid traverse.

1:

Positioning is performed with linear interpolation so that the tool moves in a straight
line.

When using 3-dimensional coordinate system conversion, set this parameter to 1.


1420



Rapid traverse rate for each axis





[Input type]  Parameter input



[Data type]  Real axis



[Unit of data]  mm/min, inch/min, deg/min (machine unit)

[Min. unit of data]  Depend on the increment system of the applied axis
[Valid data range]  Refer to the standard parameter setting table (C)

(When the increment system is IS-B, 0.0 to +999000.0)
Set the rapid traverse rate when the rapid traverse override is 100% for each axis.


1424



Manual rapid traverse rate for each axis





[Input type]  Parameter input



[Data type]  Real axis



[Unit of data]  mm/min, inch/min, deg/min (machine unit)

[Min. unit of data]  Depend on the increment system of the applied axis
[Valid data range]  Refer to the standard parameter setting table (C)

(When the increment system is IS-B, 0.0 to +999000.0)
Set the rate of manual rapid traverse when the rapid traverse override is 100% for each
axis.


B-64693EN-1/01





1. AXIS CONTROL



- 215 -

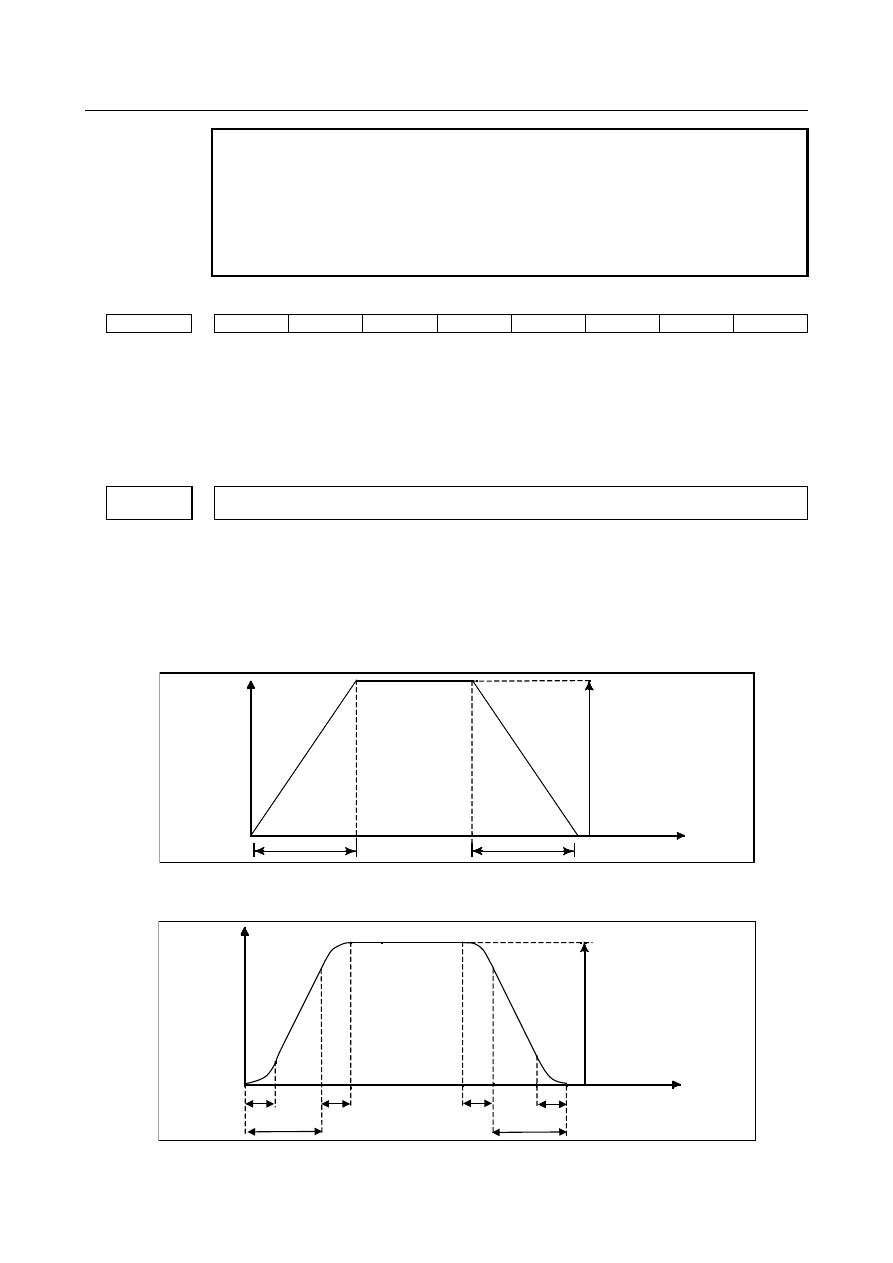

NOTE

1  If 0 is set, the rate set in parameter No. 1420 (rapid traverse rate for

each axis) is assumed.

2  When manual rapid traverse is selected (bit 0 (RPD) of parameter

No. 1401 is set to 1), manual feed is performed at the feedrate set in
this parameter, regardless of the setting of bit 4 (JRV) of parameter
No. 1402.







#7

#6

#5

#4

#3

#2

#1

#0

1603









PRT













[Input type]  Parameter input



[Data type]  Bit path





#4  PRT

  For positioning of linear interpolation type:

0:

Acceleration/deceleration of acceleration fixed type is used.

1:

Acceleration/deceleration of time fixed type is used.



1620



Time constant T or T1 used for linear acceleration/deceleration or bell-shaped

acceleration/deceleration in rapid traverse for each axis





[Input type]  Parameter input



[Data type]  Word axis



[Unit of data]  msec

[Valid data range]  0 to 4000

Specify a time constant used for acceleration/deceleration in rapid traverse.
[Example]


For linear acceleration/deceleration

Speed

Rapid traverse rate

(Parameter No. 1420)

Time

T

T





T : Setting of parameter No. 1620




For bell-shaped acceleration/deceleration



Speed



Rapid traverse rate



(Parameter No. 1420)



Time



T

1



T

2

T

2



T

2



T

2



T

1





T

1

: Setting of parameter No. 1620

T

2

: Setting of parameter No. 1621

1. AXIS CONTROL





B-64693EN-1/01



- 216 -



(However, T

1

≥

 T

2

 must be satisfied.)

Total acceleration (deceleration) time :  T

1

 + T

2



Time for linear portion

:  T

1

‐

T

2



Time for curve portion

:  T

2



×

 2



1621



Time constant T

2

 used for bell-shaped acceleration/deceleration in rapid traverse for each axis





[Input type]  Parameter input



[Data type]  Word axis



[Unit of data]  msec

[Valid data range]  0 to 512

Specify time constant T

2

 used for bell-shaped acceleration/ deceleration in rapid traverse

for each axis.


1844



Distance to the first grid point when the reference position shift amount in the reference position shift

function is 0 or when a reference position return is made by grid shift



NOTE



When this parameter is set, the power must be turned off before
operation is continued.





[Input type]  Parameter input



[Data type]  2-word axis



[Unit of data]  Detection unit

[Valid data range]  -999999999 to 999999999

(1)  When the reference position shift function is enabled (when bit 4 (SFDx) of

parameter No. 1008 is set to 1)



Set the distance (detection unit) to the first grid point from a point at which the
deceleration dog is released when the reference position shift (parameter No. 1850)
is set to 0.

(2)  When a reference position return is made by grid shift with a setting not to use

reference position setting without dogs (when bit 4 (SFDx) of parameter No. 1008 is
set to 0, and bit 1 (DLZx) of parameter No. 1005 is set to 0)



Set the distance to the first grid point from a point at which the deceleration dog is
released. (Detection unit)

(3)  When a reference position return is made by grid shift with a setting to use reference

position setting without dogs (when bit 4 (SFDx) of parameter No. 1008 is set to 0,
and bit 1 (DLZx) of parameter No. 1005 is set to 1)



Set the distance from the start position for reference position setting without dogs to
the first grid point. (Detection unit)



NOTE

1  When the reference position shift function is enabled (when bit 4

(SFDx) of parameter No. 1008 is set to 1)
When bit 4 (SFDx) of parameter No. 1008 is set to 1, the distance
from a point at which the deceleration dog is released to the first
grid point (parameter No. 1844) is set to 0, and reference position
shift (parameter No. 1850) is set to 0, a manual reference position
return allows this parameter to be set automatically. Do not change
an automatically set value.

B-64693EN-1/01





1. AXIS CONTROL



- 217 -

NOTE

2  When a reference position return is made by grid shift with a setting

not to use reference position setting without dogs (when bit 4
(SFDx) of parameter No. 1008 is set to 0, and bit 1 (DLZx) of
parameter No. 1005 is set to 0)
When a manual reference position return using deceleration dogs
is made, this parameter is set automatically.

3  When a reference position return is made by grid shift with a setting

to use reference position setting without dogs (when bit 4 (SFDx) of
parameter No. 1008 is set to 0, and bit 1 (DLZx) of parameter No.
1005 is set to 1)
When a reference position setting without dogs is made, this
parameter is set automatically.



1850



Grid shift and reference position shift for each axis



NOTE



When this parameter is set, the power must be turned off before
operation is continued.





[Input type]  Parameter input



[Data type]  2-word axis



[Unit of data]  Detection unit

[Valid data range]  -99999999 to 99999999

To shift the reference position, the grid can be shifted by the amount set in this parameter.
Up to the maximum value counted by the reference counter can be specified as the grid
shift.
In case of bit 4 (SFDx) of parameter No. 1008 is 0: Grid shift
In case of bit 4 (SFDx) of parameter No. 1008 is 1: Reference point shift


NOTE



For setting the reference position without dogs, only the grid shift
function can be used.



(The reference position shift function cannot be used.)



2031



Torque command difference threshold of torque difference alarm





[Input type]  Parameter input



[Data type]  Word axis

[Valid data range]  0 to 14564

If the absolute value of the torque command difference between two axes exceeds the
value set in this parameter, an alarm is issued.
Set the same value for two axes that are placed under axis synchronous control.
The servo axis numbers of the synchronized master axis and slave axis must be assigned
so that an odd number is assigned to the master axis and the next axis number is assigned
to the slave axis. Examples are (1,2) and (3,4).


3115















NDAx

NDPx





[Input type]  Parameter input



[Data type]  Bit axis
