AutoCAD Architecture 2011. Руководство пользователя (глава 48-56)

Задайте масштабный коэффициент вставки в качестве значения
параметра "Масштаб".

то ...

Если требуется ...

введите значения X, Y и Z в позиции
"Масштаб".

определить масштаб экземпляра
многовидового блока с использова-
нием координат

выберите "Нет" для опции "Дополни-
тельное масштабирование".

не применять никаких дополнитель-
ных методов масштабирования эк-
земпляра многовидового блока,

выберите значение "Аннотация" для
опции "Дополнительный выбор
масштаба".

отмасштабировать экземпляр мно-
говидового блока по шкале аннота-
ций чертежа, в который добавляет-
ся блок,

выберите значение "Чертеж" для
опции "Дополнительный выбор
масштаба".

отмасштабировать экземпляр мно-
говидового блока по единицам из-
мерения того чертежа, в который
добавляется блок,

выберите опцию "Включить масшта-
бирование единиц чертежа".

отмасштабировать определение
многовидового блока по единицам
измерения того чертежа, в который
добавляется блок,

Если блок имеет атрибуты, укажите стиль текста в качестве "Стиля
текста атрибутов".

то ...

Если требуется ...

выберите опцию "Заданный в эле-
менте".

использовать стиль текста, задан-
ный по умолчанию для элемента в
текущем чертеже,

выберите "Заданный в целевом
чертеже".

использовать стиль текста из целе-
вого чертежа,

Использование Мастера библиотечных компонентов | 4223

Если блок имеет атрибуты, укажите значение "Угла поворота текста
атрибутов".

то ...

Если требуется ...

выберите "Как при вставке".

использовать в качестве угла текста
атрибутов угол поворота многови-
дового блока

выберите "Горизонтально".

установить угол текста атрибутов
равным нулю,

выберите "Чтение слева направо".

иметь возможность читать текст
атрибутов слева направо,

Щелкните на "Выбор ключа слоя", выберите ключ слоя и нажмите "OK".

Теперь можно ввести имя слоя для "Ключа слоя".

Нажмите "Далее".

Введите имя в поле "Имя файла" или нажмите "Обзор".

Если требуется сохранить текущий чертеж в качестве библиотечного
файла, выберите "Текущий чертеж".

Выберите изображение для "Значка", который будет представлять чертеж
в Центре управления.

то ...

Если требуется ...

щелкните на "Новом значке", выбе-
рите изображение и нажмите "OK".

указать для этого существующее
растровое изображение,

щелкните на "Стандартном значке".

указать изображение, заданное по
умолчанию для самого многовидо-
вого блока,

Введите описание в качестве "Подробного описания".

Нажмите "Готово".

4224 | Глава 50 Элементы AD-библиотеки и Центра управления

Создание маскирующего блока элемента AD-библиотеки
для Центра управления

Данная процедура используется для создания пользовательского маскирующего
блока AD-библиотеки, который можно добавлять в свой чертеж с использованием
Центра управления. Новый маскирующий блок можно создать на основе
маскирующего блока, имеющегося в текущем чертеже. Маскирующий блок
сохраняется в новом чертеже, доступ к которому обеспечивается из Центра
управления. Более подробную информацию об использовании маскирующих блоков
см. в разделе

Маскирующие блоки

на стр. 3095.

В командной строке введите

AecCreateContent

Выберите "Маскирующий блок" в качестве параметра "Тип элемента".

Все относящиеся к этому определению блоки текущего чертежа
отображаются в окне "Текущий чертеж".

Выберите маскирующий блок в качестве "Текущего чертежа" и нажмите
"Добавить".

За один раз разрешается выбирать в качестве "Текущего чертежа" и
добавлять в "Библиотечный файл" только один блок.

Нажмите "Далее".

Укажите метод вставки для "Параметров вставки".

то ...

Если требуется ...

введите значение "Стандартной высоты".

указать возвышение,

выберите тип якоря в качестве парамет-
ра "Тип якоря".

указать тип якоря,

Задайте масштабный коэффициент вставки в качестве значения
параметра "Масштаб".

то ...

Если требуется ...

введите значения X, Y и Z для параметра
"Масштаб".

определить масштаб экземпля-
ра маскирующего блока с ис-
пользованием значений коор-
динат

выберите "Нет" для опции "Дополнитель-
ное масштабирование".

не применять никаких дополни-
тельных методов масштабиро-

Использование Мастера библиотечных компонентов | 4225

то ...

Если требуется ...

вания экземпляра маскировоч-
ного блока,

выберите значение "Аннотация" для оп-
ции "Дополнительный выбор масштаба".

отмасштабировать экземпляр
маскирующего блока по шкале
аннотаций того чертежа, в кото-
рый добавляется блок,

выберите значение "Чертеж" для опции
"Дополнительный выбор масштаба".

отмасштабировать экземпляр
маскирующего блока по едини-
цам измерения того чертежа,
в который добавляется блок,

выберите опцию "Включить масштабиро-
вание единиц чертежа".

отмасштабировать определе-
ние маскирующего блока по
единицам измерения того чер-
тежа, в который добавляется
блок,

Если блок имеет атрибуты, укажите стиль текста в качестве "Стиля
текста атрибутов".

то ...

Если требуется ...

выберите опцию "Заданный в элементе".

использовать стиль текста, за-
данный по умолчанию для эле-
мента в текущем чертеже,

выберите "Заданный в целевом чертеже".

использовать стиль текста из
целевого чертежа,

Если блок имеет атрибуты, укажите значение "Угла поворота текста
атрибутов".

то ...

Если требуется ...

выберите "Как при вставке".

использовать в качестве угла
поворота текста атрибутов угол
поворота маскирующего блока,

выберите "Горизонтально".

установить угол текста атрибу-
тов равным нулю,

4226 | Глава 50 Элементы AD-библиотеки и Центра управления

то ...

Если требуется ...

выберите "Чтение слева направо".

иметь возможность читать
текст атрибутов слева направо,

Нажмите кнопку мыши на опции "Выбор ключа слоя", выберите ключ
слоя и нажмите "OK".

Теперь можно ввести имя слоя для "Ключа слоя".

Нажмите "Далее".

Введите имя в поле "Имя файла" или нажмите "Обзор".

Если требуется сохранить текущий чертеж в качестве библиотечного
файла, выберите "Текущий чертеж".

Выберите изображение для "Значка", который будет представлять
маскировочный блок в Центре управления:

то ...

Если требуется ...

щелкните на "Новом значке", выберите
изображение и нажмите "OK".

указать для этого существую-
щее растровое изображение,

щелкните на "Стандартном значке".

укажите изображение, задан-
ное по умолчанию для самого
чертежа,

Введите описание в качестве "Подробного описания".

Нажмите "Готово".

Создание пользовательской команды элемента
AD-библиотеки для Центра управления

Данная процедура используется для создания пользовательской команды, которая
может быть добавлена пользователем в среду своего чертежа через Центр управления.
В Мастере библиотечных элементов выберите один или несколько блоков
библиотечных элементов, укажите строку команды и сохраните новый чертеж,
содержащий все библиотечные элементы из текущего чертежа. Когда
пользовательская команда добавляется к целевому чертежу из Центра управления,
группа блоков библиотечных компонентов копируется в целевом чертеже, и
выполняется стандартная программа выполнения пользовательской команды.

Использование Мастера библиотечных компонентов | 4227

Ниже дано подробное описание образца пользовательской команды, который может
быть создан в Мастере библиотечных элементов. Данная строка пользовательской
команды вызывает добавление марки спецификации в обозначение помещения и
создание выноски и марки требуемого стиля.

AecAnnoScheduleTagAdd

"C:\ProgramData\Autodesk\ACA 2011\rus\Styles\Imperial\Schedule Tables

(Imperial).dwg" _symbol aec3_room_tag _leader _none _dimstyle _current

Далее приводятся эквивалентные подсказки, выводимые в командной строке; однако,
вводить текст пользовательских команд в командную строку не рекомендуется.
Лучше создавать пользовательские команды с помощью Мастера библиотечных
компонентов.

AnnoScheduleTagAdd

Чертеж с определениями наборов характеристик

<C:\ProgramData\Autodesk\ACA 2011\rus\Styles\Imperial\Schedule Tables

(Imperial).dwg>

Выберите маркируемый объект

[Обозначение/Выноска/раЗмерныйстиль/Редактировать/Зависимость/Поворот]:Обозначение

Задайте имя блока марки <>: Aec3_Room_Tag_

Выберите маркируемый объект

[Обозначение/Выноска/раЗмерныйстиль/Редактировать/Зависимость/Поворот]:Выноска

Задайте тип выноски [Нет/Прямая/Сплайн] <Нет>:Нет

Выберите маркируемый объект

[Обозначение/Выноска/раЗмерныйстиль/Редактировать/Зависимость/Поворот]:раЗмерныйстиль

Задайте размерный стиль для выноски ТЕКУЩИЙ <Aec-Arch-I-96>: Текущий

Выберите маркируемый объект

[Обозначение/Выноска/раЗмерныйстиль/Редактировать]:

В командной строке введите

AecCreateContent

Выберите "Пользовательскую команду" в качестве "Типа элемента".

Все относящиеся к этому определению блоки текущего чертежа
независимо от их типа отображаются в окне "Текущий чертеж".

Выберите один или несколько блоков для "Текущего чертежа" и нажмите
"Добавить".

Введите командную строку в поле "Пользовательская строка".

Можно также щелкнуть на "Развернуть", чтобы открыть диалоговое
окно "Пользовательская командная строка", и ввести командную строку.

Длина командной строки ограничена 255 символами.

4228 | Глава 50 Элементы AD-библиотеки и Центра управления

Нажмите "Далее".

Укажите метод вставки для "Параметров вставки".

то ...

Если требуется ...

введите значение "Стандартной
высоты".

указать возвышение,

выберите тип якоря в качестве пара-
метра "Тип якоря".

указать тип якоря,

Задайте масштабный коэффициент вставки в качестве значения
параметра "Масштаб".

то ...

Если требуется ...

введите значения для

для

масштаба.

определить масштаб экземпляра
чертежа с использованием коорди-
нат

выберите "Нет" для опции "Дополни-
тельное масштабирование".

не применять никаких дополнитель-
ных методов масштабирования эк-
земпляра чертежа,

выберите значение "Аннотация" для
опции "Дополнительное масштаби-
рование".

отмасштабировать экземпляр чер-
тежа по шкале аннотаций того чер-
тежа, в который добавляется блок.

выберите значение "Чертеж" для
опции "Дополнительный выбор
масштаба".

отмасштабировать экземпляр чер-
тежа по единицам измерения того
чертежа, в который добавляется
блок,

выберите опцию "Включить масшта-
бирование единиц чертежа".

отмасштабировать определение
чертежа по единицам измерения
того чертежа, в который добавляет-
ся блок,

Укажите угол в качестве "Угла текста атрибутов".

то ...

Если требуется ...

выберите "Как при вставке".

назначить тексту атрибутов угол
наклона, совпадающий с углом по-
ворота чертежа,

Использование Мастера библиотечных компонентов | 4229

то ...

Если требуется ...

выберите "Горизонтально".

установить угол текста атрибутов
равным нулю,

выберите "Чтение слева направо".

иметь возможность читать текст
атрибутов слева направо,

Нажмите кнопку мыши на опции "Выбор ключа слоя", выберите ключ
слоя и нажмите "OK".

Теперь можно ввести имя слоя для "Ключа слоя".

Нажмите "Далее".

Введите имя в поле "Имя файла" или нажмите "Обзор".

Если требуется сохранить текущий чертеж в качестве библиотечного
файла, выберите "Текущий чертеж".

Выберите изображение для "Значка", который будет представлять чертеж
в Центре управления.

то ...

Если требуется ...

щелкните на "Новом значке", выбе-
рите изображение и нажмите "OK".

указать для этого существующее
растровое изображение,

щелкните на "Стандартном значке".

укажите изображение, заданное по
умолчанию для самого чертежа,

Введите описание в качестве "Подробного описания".

Нажмите "Готово".

Редактирование элемента AD-библиотеки

Библиотечный элемент, добавленный в чертеж из Центра управления, можно
отредактировать. Более подробную информацию об инструментах редактирования,
имеющихся в Библиотеке компонентов, см. в разделе

Настройка инструмента

на стр.

191.

4230 | Глава 50 Элементы AD-библиотеки и Центра управления

Изменение библиотечных элементов Центра управления
с помощью Мастера библиотечных компонентов

Данная процедура используется для редактирования библиотечных элементов Центра
управления с помощью Мастера библиотечных компонентов.

Щелкните на вкладке "Вставка"

➤

раскрывающемся списке панели

"Компоненты"

➤

"Центр управления"

Раскройте вкладку "AD-библиотека".

В папке "Пользовательские приложения" разверните AutoCAD
Architecture и выберите "Британские" или "Метрические".

Раскройте папку, содержащую тот библиотечный элемент, который
требуется отредактировать.

Выберите библиотечный элемент, который требуется изменить,
щелкните правой кнопкой и выберите "Редактировать".

Открывается Мастер библиотечных компонентов и отображается тип
библиотеки.

Для внесения требуемых изменений следуйте указаниям в экранах
Мастера библиотечных компонентов.

Редактирование планов размещения оборудования

Данная процедура используется для редактирования компонентов планов размещения
оборудования с помощью команды "Редактировать блок по месту". Этот метод более
эффективен, нежели расчленение планировки. Например, если ввести в чертеж
туалетную кабинку и затем расчленить ее, то стены кабинки становятся объектами
"стена", дверь кабинки становится объектом "дверь", а сам туалет становится
многовидовым блоком. При работе с командой "Редактировать блок по месту" план
размещения остается при этом единым элементом библиотеки. Можно также
перетаскивать планы размещения (разметки) оборудования в палитру инструментов
и создавать пользовательские инструменты.

ПРИМЕЧАНИЕ

После того, как пользовательский план размещения оборудования

создан, сохраните его в качестве "Пользовательского элемента проекта", тогда его
будет проще вставлять в чертежи, которые будут создаваться впоследствии.

Более подробную информацию о библиотеках планов размещения оборудования
см. в разделе

План размещения оборудования в Центре управления

на стр. 4209.

Выберите лист.

Изменение библиотечных элементов Центра управления с помощью Мастера библиотечных

компонентов | 4231

Щелкните на вкладке "Вставка"

➤

панели "Ссылка"

➤

"Редактировать ссылку".

Открывается диалоговое окно "Редактирование ссылок".

Нажмите "ОК".

Теперь можно редактировать компоненты по отдельности.

Более подробную информацию см. в разделе "Диалоговое окно
редактирования ссылок" в справочной системе AutoCAD.

СОВЕТ

Самый быстрый способ найти и просмотреть какой-либо

раздел справки по AutoCAD - это выбрать вкладку "Поиск" в окне
"Справка", установить флажок "Только в заголовках", а затем
скопировать и вставить или ввести с клавиатуры название раздела
справки по AutoCAD и нажать кнопку "Разделы".

Отключение процедуры "Переопределения шкалы
размеров"

Данная процедура имеет целью предотвратить автоматическое применение
переопределений к текущему стилю шкалы размеров в чертеже. Данная опция по
умолчанию включена, и это приводит к переопределению активного стиля шкалы
размеров. Когда переопределение включено, добавляемые в чертеж размеры
изменяются по масштабу в соответствии с текущей шкалой чертежа. Более подробную
информацию см. в разделе "Настройка масштаба печати" в справочной системе
AutoCAD.

Если необходимо привести шкалу размеров в соответствие со шкалой вашего чертежа,
сохраните выбор опции "Автоматически переопределять значение шкалы размеров".
Переопределение приводит к применению масштабного коэффициента к свойствам
стиля размеров.

ПРЕДУПРЕЖДЕНИЕ

Каждый раз, когда диалоговое окно "Настройка чертежа"

закрывается нажатием кнопки "OK" или "Применить", переопределение
применяется, если выбрана опция "Автоматически переопределять значение шкалы
размеров", независимо от того, какая вкладка была открыта сначала.

На AD-размеры, добавляемые с помощью инструментов, переопределение шкалы
размеров не распространяется, поскольку стиль AD-размеров зависит от того, какое
экранное представление активно. Более подробную информацию об AD-размерах
см. в разделе

Параметры размеров и их использование

на стр. 3651.

4232 | Глава 50 Элементы AD-библиотеки и Центра управления

Щелкните

➤

"Утилиты"

➤

"Настройка чертежа".

Раскройте вкладку "Масштаб".

Отмените опцию "Автоматически создать переопределение шкалы
размеров".

После отмены данной опции шкалу размеров можно корректировать
независимо от масштаба чертежа.

Если требуется использовать эти настройки и в последующих чертежах,
выберите опцию "Сохранить в виде по умолчанию"; чтобы сохранить
имеющиеся настройки только в текущем чертеже, отмените опцию
"Сохранить в виде по умолчанию".

Нажмите "ОК".

Отключение процедуры "Переопределения шкалы размеров" | 4233

Камеры

Камера является инструментом визуализации, имитирующим реальную камеру. В камере используется
процесс выбора и активизации для облегчения просмотра чертежа так, как если бы вы находились
внутри модели здания. К чертежу можно добавить любое количество видов камер и создать видео
модель проекта с помощью камеры. Более подробные сведения о работе с камерами приведены в
разделе "Обзор камер" справочной системе AutoCAD.

Созданные с помощью камер перспективные виды чертежа можно сохранять. Регулируя положение
камеры, можно изменять виды в пошаговом режиме.

Регулировка положения камеры

Данная процедура используется для пошагового изменения положения камеры. При
этом изменяются виды.

Щелкните вкладку "Визуализация"

➤

панель "Камера"

➤

"Настройка".

Выберите камеру для настройки.

Чтобы настроить снимок, нажмите на соответствующую кнопку.

■

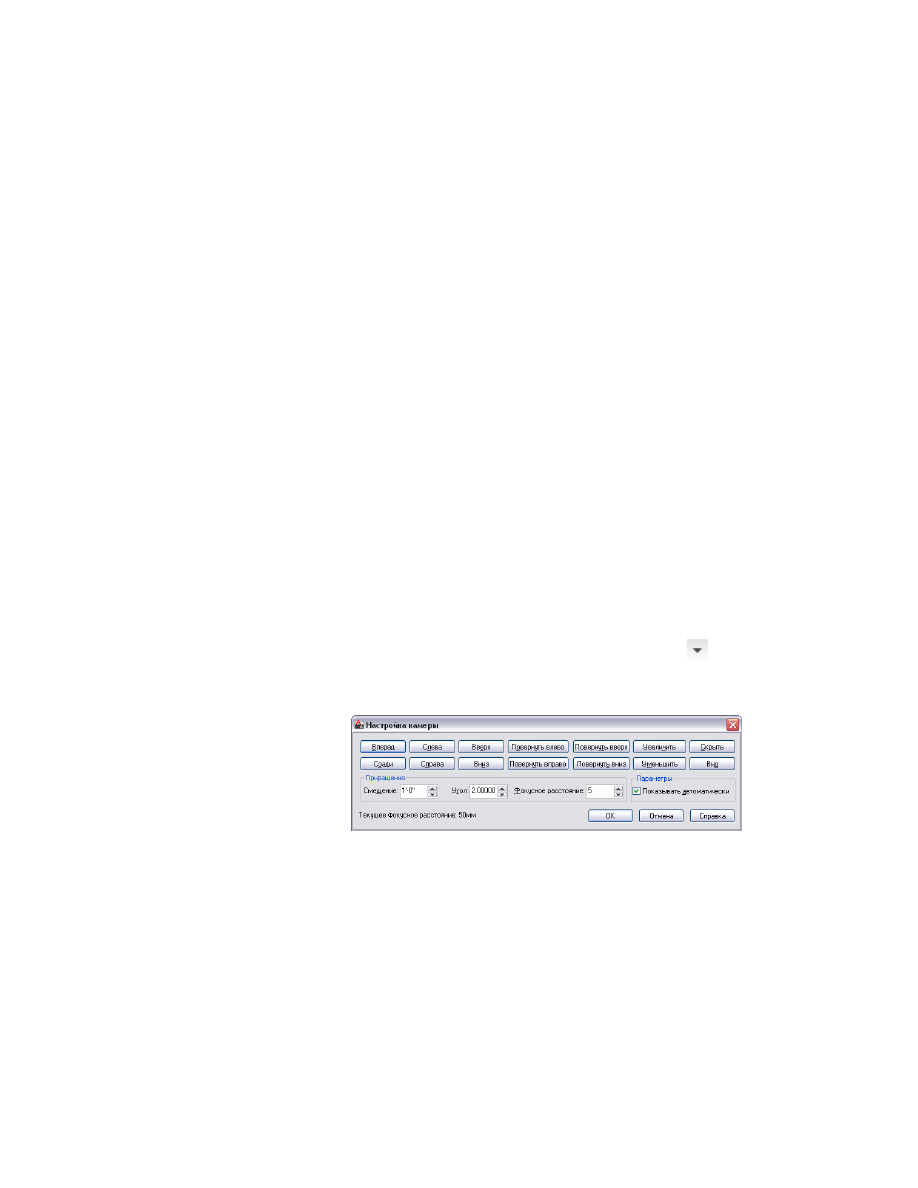

"Изменить размер шага" - это значение управляет расстоянием, на
которое переместится камера при каждом нажатии на кнопки
"Вперед", "Назад", "Влево", "Вправо", "Вверх" и "Вниз".

4237

■

"Изменить величину угла" - это значение управляет расстоянием,
на которое переместится угол обзора камеры при каждом нажатии
на кнопки "Повернуть влево", "Повернуть вправо", "Повернуть вверх"
и "Повернуть вниз".

■

"Изменить процент зумирования" - это значение управляет тем,
насколько будет увеличено или уменьшено сделанное камерой
изображение при каждом нажатии на кнопки "Увеличить" и
"Уменьшить".

■

Для выполнения просмотра чертежа без скрытых линий нажмите
"Скрыть".

Если данный вид на чертеже не является сделанным с помощью камеры
снимком, то первая выбранная кнопка переключит чертеж в режим
показа снимка.

При нажатии на каждую кнопку вид снимка изменяется с
приращениями, заданными в разделе "Приращения". Если выбрана
опция "Автоматический просмотр", то пользователь может видеть
изменения после нажатия на каждую кнопку. Если опция
"Автоматический просмотр" не выбрана, для того, чтобы увидеть
изменения, следует нажать "Просмотр".

Нажмите "OK".

4238 | Глава 51 Камеры

Преобразование
объектов в 3D тела

Готовясь к использованию приложений для механической обработки на станках с ЧПУ, вы можете
преобразовывать объекты в 3D тела для создания физической строительной модели на основе
генерируемой компьютером строительной модели. Возможно, вы также захотите преобразовать
объекты в 3D тела для взаимодействия этих объектов с другими 3D телами.

Преобразование объектов в 3D тела

Готовясь к использованию приложений для механической обработки на станках с
ЧПУ, вы можете преобразовывать объекты в 3D тела для создания физической
строительной модели на основе генерируемой компьютером строительной модели.
Возможно, вы также захотите преобразовать объекты в 3D тела для взаимодействия
этих объектов с другими 3D телами.

Нельзя преобразовать следующие объекты и блоки:

■

объекты, у которых отсутствует хотя бы одно из трех измерений, например
строительные сетки или камеры;

■

3D разрезы или сечения;

■

объекты, относящиеся к блоку или внешней ссылке;

■

блоки в пользовательском изображении, созданные из 3D тел.

Подробнее см. раздел "Создание 3D тел" в справочной системе AutoCAD.

4239

Преобразование объектов в 3D тела

Эта процедура используется для преобразования таких объектов, как стены, двери
и формообразующие элементы в трехмерные (3D) тела AutoCAD.

СОВЕТ

Преобразуйте блоки с пользовательским представлением в

формообразующие элементы произвольной формы, а затем преобразуйте
формообразующие элементы в 3D тела.

Откройте инструментальную палитру, содержащую инструмент
"Преобразовать в 3D тело", которым вы хотите воспользоваться, и
выберите этот инструмент.

Стандартный инструмент "Преобразовать в 3D тело" находится вместе
со "Средствами моделирования" в каталоге "Материалы" AutoCAD
Architecture. Данный инструмент можно добавить в любую
инструментальную палитру. Подробнее см.

Обзор Библиотеки

компонентов

на стр. 151.

Выберите объекты для преобразования и нажмите

ENTER

Введите

(да) ,чтобы удалить выбранную геометрию после

преобразования , или введите

(нет), чтобы сохранить геометрию на

чертеже.

Какие-либо выбранные объекты, которые невозможно преобразовать,
во время преобразования отфильтровываются. Преобразование
объектов с большим количеством граней, таких как кривые перила и
лестницы, может занять более длительный период времени.

После того, как вы преобразовали объект в тело, можно преобразовать его в
формообразующий элемент произвольной формы и внести в него изменения,
используя ручки или палитру свойств. Затем можно вновь преобразовать
формообразующий элемент в 3D тело. Подробнее см.

Использование Обозревателя

моделей при создании концептуальных моделей

на стр. 1172.

4240 | Глава 52 Преобразование объектов в 3D тела

Визуальная проверка

Визуальная проверка - это утилита, позволяющая управлять проектными данными в целом путем
определения на чертеже объектов, не являющихся AD-объектами, например объектами AutoCAD

расчлененными AD-объектами.

Функционирование визуальной проверки

При выполнении визуальной проверки все AD-объекты чертежа временно удаляются
из представления, при этом остаются только объекты, не являющиеся AD-объектами.
Можно подробно исследовать оставшиеся объекты, чтобы заключить, следует ли их
заменить на AD-объекты.

Для увеличения четкости визуальной проверки из представления также удаляется
однострочный и многострочный текст, выноски и объекты размеров. Текст атрибутов
остается на чертеже. По завершении визуальной проверки все объекты снова
отображаются.

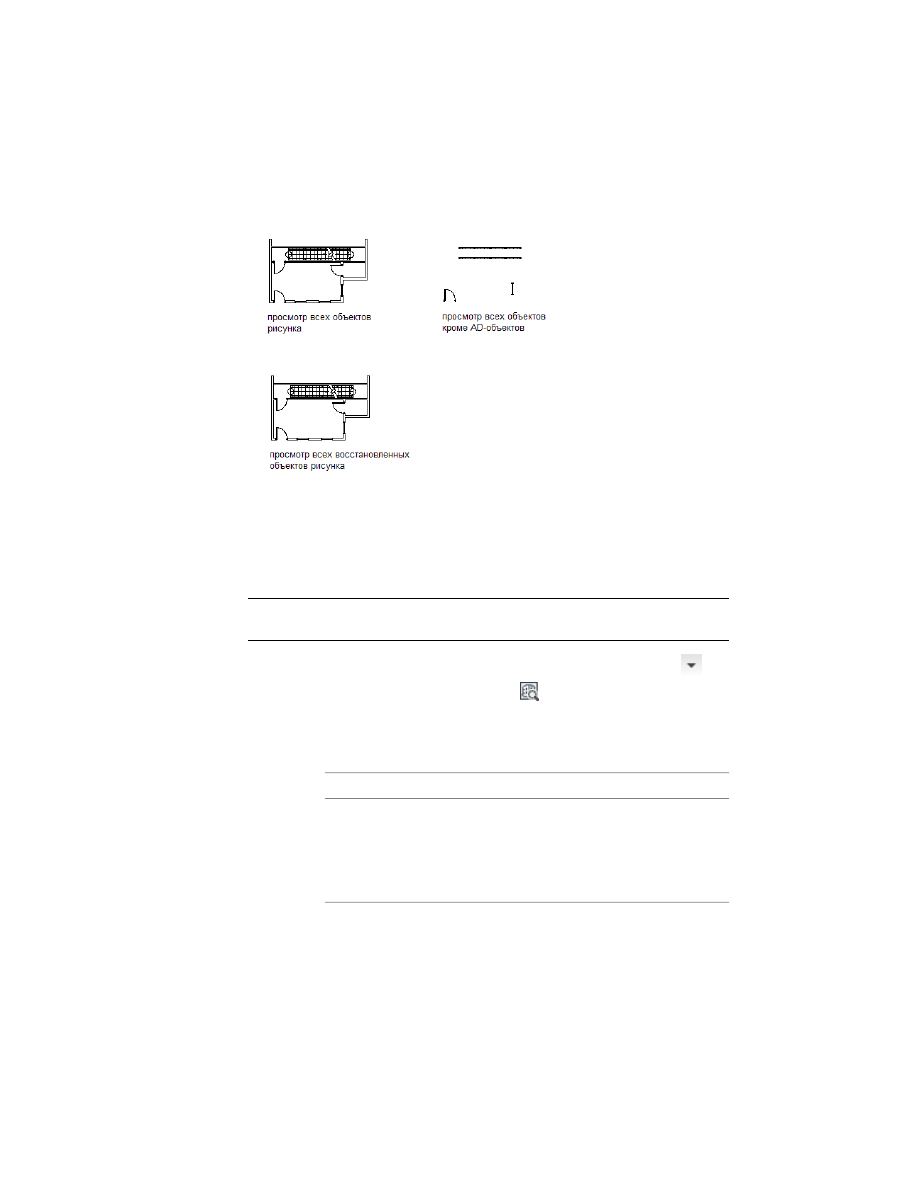

На приведенном ниже примере перила, дверь и заключенный в каркас проем являются
расчлененными AD-объектами.

4241

Выполнение визуальной проверки на чертеже, содержащем объекты, являющиеся и не
являющиеся AD-объектами.

Выполнение визуальной проверки

Эта процедура используется для выполнения визуальной проверки чертежа.

ПРИМЕЧАНИЕ

Для улучшения результатов визуальная проверка выполняется на

виде "2D каркас".

Нажмите кнопку вкладки "Главная"

➤

панели "Сведения"

➤

"Показать объекты AutoCAD"

Все AD-объекты удаляются из представления. Текст атрибутов остается
на чертеже.

Чтобы исследовать чертеж, выполните панорамирование и зумирование:

то...

Если требуется...

введите

‘z

(зумирование). Можно

использовать зумирование в реаль-

обратиться к опциям зумирования,

ном времени или нажать правую
кнопку мыши для доступа к допол-
нительным опциям зумирования.

4242 | Глава 53 Визуальная проверка

то...

Если требуется...

введите

‘p

(панорама). Можно ис-

пользовать обычное панорамирова-

обратиться к опциям панорамиро-
вания,

ние или нажать правую кнопку мы-
ши для доступа к дополнительным
опциям панорамирования.

Нажмите

ENTER

Отображение всех объектов восстанавливается на экране.

Выполнение визуальной проверки | 4243

Ссылка на AD-объекты

Можно создать копии ссылок на объекты, которые обновляются автоматически при изменении
исходного объекта. К чертежу можно добавлять идентичные объекты, например, колонны.

Создание вхождения AD-объекта

Ссылка на AD-объект представляет собой копию ссылки объекта. При изменении
исходного объекта эти вхождения объектов автоматически обновляются. При выборе
объекта для ссылки необходимо указать точку на исходном объекте, которая будет
использоваться в качестве точки вставки для маркера вхождения объекта. На чертеже
появляется маркер ссылки, показывающий, куда вставляется объект.

Ссылку на объект можно установить на чертеже в любом месте и под любым углом.
Расстояние между местом вхождения и маркером ссылки остается равным расстоянию
между исходным объектом и указанной точкой вставки. Это расстояние можно
изменить, указав новую точку вставки в новом месте относительно исходного объекта.

Если изменение свойств нового объекта или его редактирование производится с
помощью ручек, объект вхождения отражает внесенные изменения. Если, например,
нужно добавить к чертежу пользовательские формообразующие элементы, можно
добавить один формообразующий элемент и дать на него ссылку. При внесении
изменений в оригинал выполняется обновление вхождения объекта.

Добавление ссылки к объекту

Эта процедура используется для создания вхождения объекта с другого объекта.

Откройте нужную для работы палитру инструментов и выберите
инструмент организации вхождения AD-объекта.

Панель инструментов для организации вхождения AD-объекта
расположена в категории "Вспомогательные средства" каталога

4245

инструментов программы (Tool catalog) AutoCAD Architecture 2011.
Подробнее см. в

Обзор Библиотеки компонентов

на стр. 151.

Введите

(добавить), нажмите

ENTER

Выберите объект, для которого задается ссылка.

Укажите на исходном объекте точку, куда будет вставлен маркер
вхождения объекта.

Укажите местоположение точки вхождения на чертеже.

Расстояние между местом вхождения и маркером ссылки остается
равным расстоянию между исходным объектом и указанной точкой
вставки.

Введите угол поворота, под которым вводится объект; если угол
поворота равен нулю, нажмите

ENTER

Нажмите

ENTER

Вхождение объекта и маркер ссылки помещаются на заданное место чертежа под
определенным углом. Если исходный объект редактируется, то аналогичные
изменения выполняются для вхождения объекта.

Присоединение объекта к существующему вхождению
объекта.

Эта процедура используется для присоединения объекта к существующему вхождению
объекта.

Откройте нужную палитру инструментов и выберите инструмент
введения AD-объекта.

Панель инструментов для организации вхождения AD-объекта
расположена в категории "Вспомогательные средства" каталога
инструментов программы (Tool catalog) AutoCAD Architecture 2011.
Подробнее см. в

Обзор Библиотеки компонентов

на стр. 151.

Введите

(прикрепить) и нажмите

ENTER

Выберите нужный для работы маркер ссылки.

Выберите новый объект, который вы хотите использовать для
вхождения, и нажмите

ENTER

Новое вхождение объекта заменяет собой прежнее. Исходный объект остается
неизменным.

4246 | Глава 54 Ссылка на AD-объекты

Присоединение к вхождению объекта гиперссылок,
примечаний и файлов

Эта процедура применяется для присоединения гиперссылок, ввода примечаний
или прикрепления ссылочных файлов к вхождению объекта на чертеже. Кроме этого,
можно отредактировать примечания, а также отредактировать ссылочные файлы
или удалить их из вхождения объекта.

Дважды щелкните кнопку мыши на вхождении объекта, к которому
должна быть присоединена информация.

Раскройте вкладку "Расширенные данные" палитры "Свойства".

Чтобы добавить гиперссылку, нажмите на

рядом с гиперссылкой

и укажите ссылку.

Более подробную информацию о процедуре добавления гиперссылок
см. в разделе "Добавление гиперссылок к чертежу" в справочной системе
AutoCAD.

Чтобы добавить или отредактировать примечание, нажмите на кнопку

рядом с опцией "Примечания", введите текст и нажмите "OK".

Нажмите на кнопку

рядом с названием "Справочные документы"

и выполните присоединение, удаление или редактирование файла
ссылки:

то

Если требуется...

нажмите кнопку

, выберите

файл и нажмите "Открыть".

прикрепить файл ссылки,

введите текст под опцией "Поясне-
ние".

отредактировать пояснение к файлу
ссылок,

для запуска приложения, позволяю-
щего редактировать файл, дважды
нажмите на его имени.

отредактировать файл ссылок,

выберите имя файла, затем нажмите

отсоединить файл ссылок,

Дважды нажмите "OK".

Присоединение к вхождению объекта гиперссылок, примечаний и файлов | 4247

Изменение места вхождения объекта.

Эта процедура используется для изменения места вхождения объекта путем
изменения координат точки вставки. Точка вхождения характеризуется также
ориентацией относительно МСК (мировой системы координат) или текущей ПСК
(пользовательской системы координат). Если, например, верхняя и нижняя
поверхности объекта вхождения параллельны плоскости

, то нормаль к ним

параллельна оси

. Можно изменить ориентацию точки вхождения, сделав ее нормаль

параллельной другой оси. Можно также повернуть точку вхождения в плоскости,
на которой она расположена, путем изменения угла поворота.

Более подробные сведения о мировой и пользовательской системах координат
приведены в разделе "Использование координат и систем координат" в справочной
системе AutoCAD.

Дважды нажмите кнопку мыши на объекте вхождения, если вы хотите
переместить или переориентировать его.

На палитре свойств перейдите на вкладку "Проектирование" разверните
узлы "Основные" и "Местоположение".

Выберите "Дополнительная информация"

Укажите местоположение вхождения объекта :

то...

Если требуется...

введите новые значения координат
точки вставки.

переместить объект вхождения,

проведите нормаль к объекту вхо-
ждения параллельно оси

: в поле

определить место объекта вхожде-
ния на плоскости

"Нормаль" введите

для оси Z и

для X и Y.

проведите нормаль к объекту вхо-
ждения параллельно оси

: в поле

определить место объекта вхожде-
ния на плоскости

"Нормаль" введите

для оси X и

для X и Y.

проведите нормаль к объекту вхо-
ждения параллельно оси

; в поле

определить место объекта вхожде-
ния на плоскости

"Нормаль" введите

для Y и

для

X и Z.

введите новое значение угла пово-
рота.

изменить угол поворота объекта
вхождения,

4248 | Глава 54 Ссылка на AD-объекты

Настройка и добавление
нового содержимого для
компонентов выносных
элементов

Функция деталей, или выносных элементов, в AutoCAD Architecture обладает структурой, которая
может быть адаптирована и расширена несколькими различными способами. Компоненты выносных
элементов хранятся в базах данных СУБД Microsoft

Access, именно их конечные пользователи могут

изменять или даже создавать, пользуясь "Диспетчером компонентов выносных элементов", как описано
в разделе

Создание и редактирование баз данных компонентов деталей

на стр. 3818.

Разработчики могут предпочесть работу с базами данных компонентов выносных элементов, используя
непосредственно Microsoft Access, в этом случае им определенно понадобиться обращаться к описаниям
и образцам кодов, приведенных в данном приложении. Тем не менее, рекомендуется, чтобы каждый
пользователь ознакомился с настоящей информацией перед попытками создать или адаптировать
базу данных компонентов выносных элементов.

Введение

Компоненты выносных элементов AutoCAD Architecture - это не пользовательские
объекты из AutoCAD. Они состоят из таких простых элементов, как линия, дуга,
полилиния, блок и штриховка. Обычно различные элементы, составляющие компонент
выносного элемента (компонент детали), группируют как безымянный блок таким
образом, чтобы его можно было с легкостью копировать или перемещать, как и простой
элемент. Но компонент выносного элемента может быть и простым, таким, как
определяемая полилинией граница со штриховкой внутри. Это позволяет получить
тип компонента, для которого естественно использовать команду РАСТЯНУТЬ. Свобода
действий, состоящая в определении точного состава компонента, оставлена за
разработчиком.

4251

Каждый компонент выносного элемента также характеризуется "Расширенными
данными об объекте" - “Xdata”, которые определяют, откуда он поступил в исходную
базу данных компонентов. Эти данные впоследствии могут использоваться для
получения дополнительной информации или создания другого компонента такого
же типа.

Компоненты выносных элементов объединены с системами "Палитра свойств" и
"Палитра инструментов". Однако, структура выносных элементов справляется с
этими взаимодействиями автоматически, и автору нового компонента выносного
элемента необходимо только обеспечить простое описание того, какой тип данных
должен появиться.

Структура выносных элементов включает в себя четыре основных компонента:

■

база данных компонентов и размеров,

■

описание рецепта,

■

реализация рецепта,

■

утилиты структуры.

Эти компоненты структуры описаны отдельно в следующих разделах.

База данных компонентов и размеров

База данных компонентов выносных элементов AD - это база данных СУБД Microsoft

Access, в которой содержится таблица размеров для каждого имеющегося компонента,
а также несколько таблиц связей, которые служат основой для общей структуры
базы данных. Конечные пользователи могут добавлять или изменять существующие
таблицы компонентов с помощью пользовательского интерфейса, предоставляемого
окном диалога "Диспетчер компонентов выносных элементов", однако более глубокая
адаптация потребует работы с Microsoft Access.

Описание рецепта

"Описание рецепта" (RecipeSpec) - это файл с расширением XML, описывающий
различные наборы команд (рецепты), которые могут использоваться для создания
некоторого компонента в AutoCAD. Для каждого рецепта обозначены типы элементов
управления (подсказок), которые должны появляться в палитре свойств, и определен
способ вызова функции, которая реализует данный рецепт. RecipeSpec также выдает
специальную информацию о представлении, например, о слоях и образцах штриховки,
используемых при создании компонента.

4252 | Глава 55 Настройка и добавление нового содержимого для компонентов выносных элементов

Реализация рецепта

"Реализация рецепта" - это (обычно) небольшой фрагмент кодов, который создает
компонент в AutoCAD. Программа реализации рецепта может быть написана на
ObjectARX C++, VBA (Visual Basic для приложений) или на любом языке Microsoft
.NET (таком, как C# или Visual Basic .NET). Набор команд в рецепте может быть как
элементарным, например, для вставки простого блока, так и содержать более сложные
операции, например, для разворачивания окна диалога со значительным набором
вариантов выбора.

Утилиты структуры

Утилиты структуры облегчают реализацию рецепта. Они обеспечивают многие общие
функции, заключающиеся в поиске данных в базах данных или среди
пользовательских элементов управления, заполняющих палитру свойств. Эти утилиты
также предоставляют ряд общих "Шаблонов", которые помогают разместить
компонент сразу после его создания. Подробнее о "Шаблонах" см.

Шаблоны и объекты

шаблонов

на стр. 4287.

Знакомство с процедурой

Как в случае настоящего рецепта, ингредиенты "Рецепта" для компонента выносного
элемента могут поступать из многих мест. Как у составителя рецепта, у вас имеется
возможность совмещать ингредиенты, откуда бы вы их ни взяли. Тем не менее,
следующее знакомство с процедурой, которой следует пользователь при вставке
компонента выносного элемента в чертеж, должно помочь вам лучше понять, как
свести все части в единое целое.

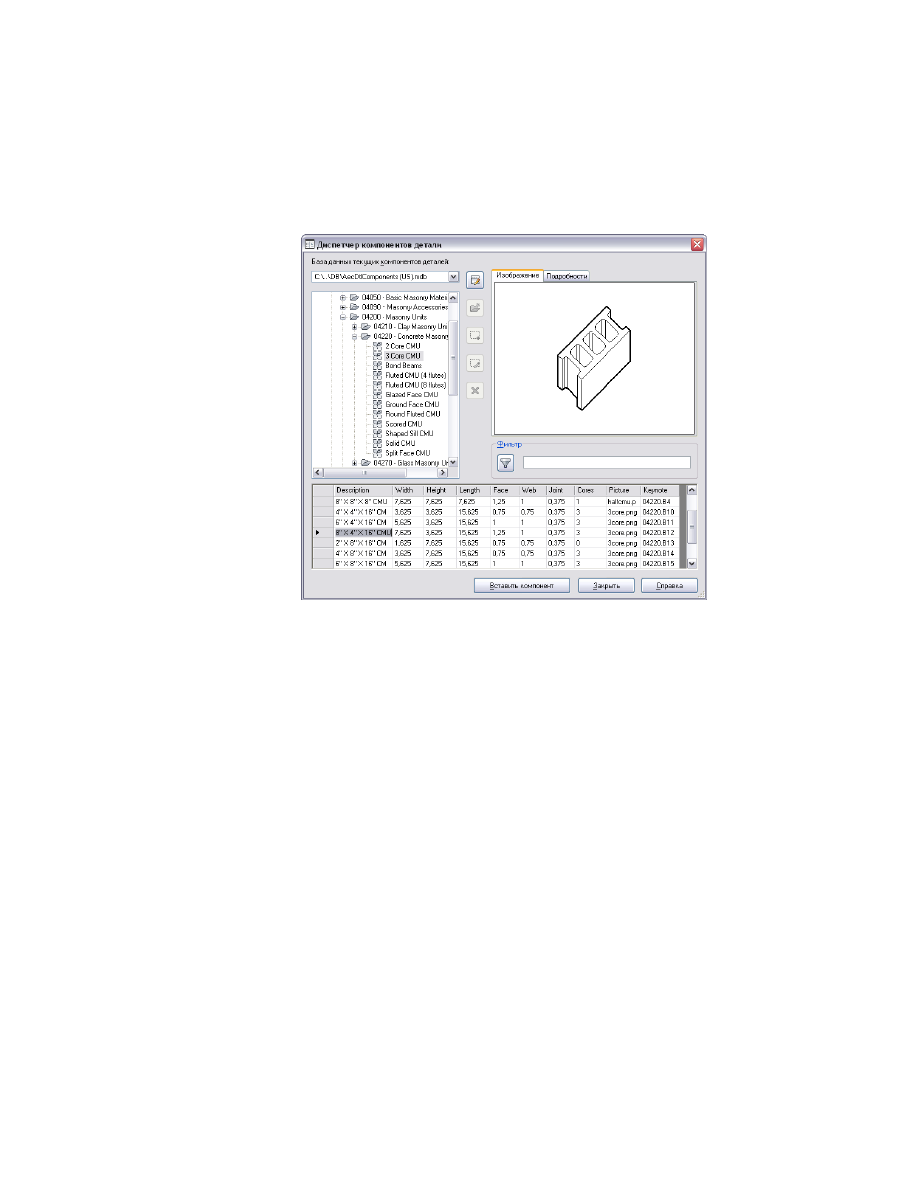

Пользователь выбирает компонент выносного элемента, который предстоит
создать, или выбрав его в окне диалога "Диспетчера компонентов выносных

Знакомство с процедурой | 4253

элементов", или нажав на инструмент, который был создан для вставки такого
компонента.

Считывается "Описание рецепта", которое связано с выбранным компонентом
выносного элемента, и информация, содержащаяся в нем, отображается на

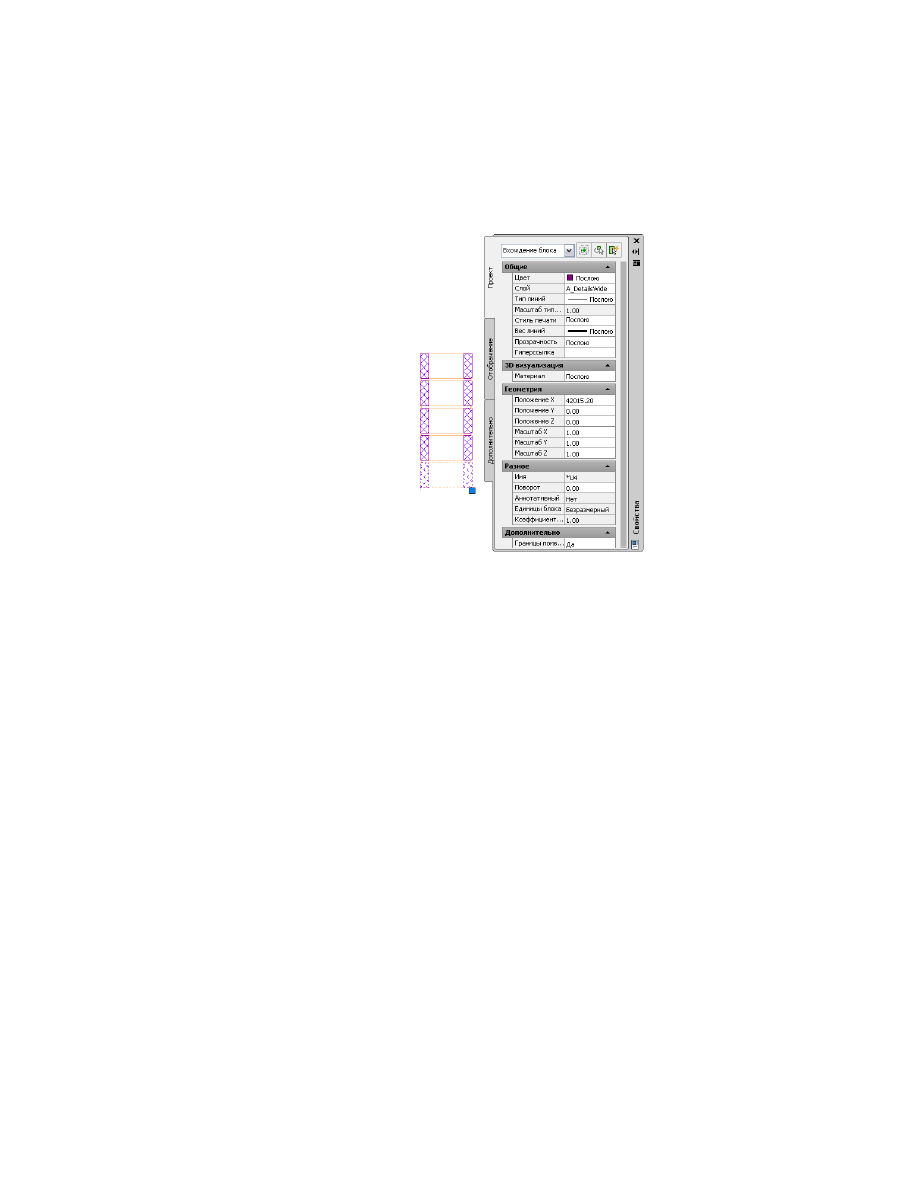

палитре свойств, как показано ниже. Значения параметров "Категория", "Тип"
и "Описание" определены выбором компонента пользователем. "Рецепт", кроме
этого, может найти другую требуемую информацию непосредственно из баз
данных. Пользователь может изменить любое из значений, представленных на

4254 | Глава 55 Настройка и добавление нового содержимого для компонентов выносных элементов

палитре свойств, чтобы внести изменения в обрабатываемый в настоящее время
"Рецепт".

В "Описании рецепта" может содержаться один или несколько "Рецептов",
каждый из которых связан с другим параметром "Вид" на палитре свойств.
Выбирая "Вид" (или соглашаясь с видом по умолчанию), пользователь в
результате выбирает тот "Рецепт", который отвечает за создание определенного
вида компонента. После выбора определенного "Рецепта" происходит вызов
функции "Реализации рецепта", описанной в "XML RecipeSpec".

Три элемента управления - кнопки, представленные в разделе "Спецификации"
("Штриховать блок", "Залить перемычки" и "Показать раствор"), определяются
разделом <Controls> ("Элементы управления") "Описания рецепта". Их значения
могут быть получены функцией "Рецепта" и использоваться для управления
основными параметрами компонента.

В данном примере "Раствор" является подчиненным компонентом ж/б
компонента, согласно указаниям в его "Описании рецепта". Значения и опции
всех компонентов раствора берутся из базы данных и отображаются в этом
разделе палитры свойств. Три последние кнопки в разделе "Раствор" ("Левое
соединение", "Правое соединение" и "Заштриховать раствор") определены в
"Описании рецепта" подчиненного компонента, и их значения могут быть
получены функцией "Рецепта" для подчиненного компонента.

После этого функция "Реализация рецепта" делает все, что нужно, для создания
компонента. Она осуществляет доступ к данным размеров в базе данных, данным

Знакомство с процедурой | 4255

из "Описания рецепта" и параметрам, введенным пользователем, через палитру
свойств. Она также имеет доступ к множеству функций утилит, которые могут
помочь создать и разместить компонент.

Свойства послойного размещения и штриховки для компонента берутся из
раздела <Data> ("Данные") в описании рецепта RecipeSpec. Особые параметры,
связанные с использованием "Шаблона", поступают из раздела <Options>
("Опции") "Описания рецепта".

Базы данных компонентов

База данных компонентов выносных элементов содержит таблицу размеров для
каждого имеющегося компонента, а также несколько таблиц связей, которые служат
основой для общей структуры базы данных Microsoft

Access. У базы данных

компонентов имеются ссылки на внешние файлы, такие, как "Описания рецептов"
и файлы образцов для просмотра. По этой причине рекомендуется располагать базу
данных и все внешние ссылки в одной и той же структуре дерева файловой системы.
Например:

MyContent/ (МоеСодержимое/)

MyComponentDb.mdb (БДМоихКомпонентов.mdb)

MajorComponentGroup1/ (ОсновнаяГруппаКомпонентов1/)

*.xml, *.dwg, *.png и пр., поддерживающие данную группу компо

нентов

MajorComponentGroup2/ (ОсновнаяГруппаКомпонентов2/)

*.xml, *.dwg, *.png и пр., поддерживающие данную группу компо

нентов

Такая структура существенно облегчает задачу установки или перемещения
содержимого, так как все внешние компоненты могут использовать относительные
пути из основной базы данных.

Схема баз данных

Для правильной работы системы "Рецепта" должно иметься несколько таблиц. При
создании новой базы данных вы должны начинать или со стандартной базы данных
(

AecDtlComponents.mdb

), или с незаполненного шаблона баз данных

(

AecDtlComponents-Template.mdb

Таблица отпечатков

Эта таблица уникальным образом идентифицирует базу данных компонентов (или
ключевых заметок) с помощью Глобального Уникального ИДентификатора (GUID).
В ней также содержится информация, которая может отображаться в

4256 | Глава 55 Настройка и добавление нового содержимого для компонентов выносных элементов

пользовательском интерфейсе. Все компоненты выносных элементов, помещаемые
в чертеж, и все инструменты компонентов выносных элементов, используемые на
"Палитрах инструментов", регистрируют этот GUID баз данных. Если ваша база
данных изменяет положение в структуре директории, инструменты и компоненты
все же смогут найти эту базу данных с помощью уникального GUID.

Поле "Тип" должно содержать или строку "Компонент", или "Ключевая заметка", в
зависимости от того, какой тип баз данных вы создаете.

Чтобы получить GUID для своей базы данных, просто удалите имеющийся GUID
той базы данных, которая используется в качестве шаблона, и новый GUID будет
сформирован автоматически.

Таблица групп

"Таблица групп" определяет иерархическую организацию компонентов внутри баз
данных. Она иерархически определяет порядок, в котором группы компонентов
отображаются в виде дерева в окне диалога "Диспетчер компонентов выносных
элементов". Чтобы составить такую таблицу, вам просто понадобится создать запись
"Группы" для каждого набора сходных компонентов, а затем для каждой "Группы"
определить ее "Источник", которым может быть или другая "Группа", или корневой
каталог (\ - *). С каждой строкой таблицы соотносятся следующие поля:

ИН

Идентификационный номер внутри данной таблицы, который определяет

отдельный номер в строке таблицы, используемой для создания компонента. После
создания этот номер нельзя менять ни в коем случае. Компоненты, которые были
уже помещены на чертеж, помечены таким кодом и должны иметь возможность
непрерывно обращаться к этой строке базы данных.

"Источник"

Исходная группа, в которую входит группа, указанная в поле "Группа".

"Группа"

Строка текста, используемая для отображения имени данной группы.

"КлючПути"

Запись из таблицы "КлючиДиректориев" (описана далее в настоящем

разделе). "КлючиДиректориев" подсказывают системе, где найти файлы, являющиеся
внешними по отношению к базе данных для определенного компонента.

"КлючПоиска"

Разделяемый запятыми список ключевых слов, используемых

"Диспетчером компонентов выносных элементов" для поиска компонентов. Если
для группы определено ключевое слово, то при поиске по этому ключевому слову
любой компонентом внутри такой группы рассматривается как соответствие.

ИЗМЕНЕНО

Логический флажок, определяющий, изменялась ли данная строка с

момента ее первоначального создания. Если пользователь вносит в строку изменения
с помощью окна диалога "Диспетчер компонентов выносных элементов", это поле
приобретает такую отметку, и последующие версии базы данных смогут учесть
изменения. Запись "изменено" относительна к версии базы данных. Например, если

Базы данных компонентов | 4257

вы копируете существующую базу данных и меняете все ее значения, она будет
рассматриваться как первая версия новой базы данных, и все поля с пометкой
ИЗМЕНЕНО приобретут значение ЛОЖЬ.

КАРТИНКА

Этот столбец позволяет вам определить уникальный чертеж при выборе

узловой "Группы" в "Диспетчере компонентов выносных элементов". Рекомендуется
использовать файл изображения типа PNG. Положение файла изображения обычно
задают, дописывая имя файла к пути, назначаемому через "КлючиДиректориев" для
данной группы.

Таблица компонентов

Таблица компонентов - это основная "карта" того, как связывается воедино вся
информация о данном компоненте. С каждой строкой таблицы соотносятся
следующие поля:

ИН

Идентификационный номер внутри данной таблицы, который определяет

некоторый компонент внутри базы данных. После создания этот номер нельзя менять
ни в коем случае. Компоненты, которые были уже помещены на чертеж, помечены
таким кодом и должны иметь возможность непрерывно обращаться к этой строке
базы данных.

"ИмяГруппы"

Группа-источник данного компонента. Она определяет место

компонента в общей иерархии компонентов.

Название

Строка текста, используемая для отображения назначения в "Диспетчере

компонентов выносных элементов" и на палитре свойств.

"ИмяТаблицы"

Наименование таблицы размеров для данного компонента (таблицы

размеров компонентов описаны в следующем разделе).

Ключевая заметка

Это значение указывает на запись в базе данных ключевых заметок.

Это - стандартная ключевая заметка, которая должна использоваться для всех
размеров данного компонента, однако она может быть переопределена, если в таблице
размеров определена зависимая от размера ключевая заметка.

"КлючПодкомпонента"

Это значение определяет компонент как допустимый

подчиненный компонент для заданного контекста. Например, рецепты для кирпичей
и железобетона допускают в качестве подчиненного компонента раствор. Система
"Рецептов" будет искать все компоненты в базе данных, которые объявляют себя
допустимыми подчиненными компонентами в качестве раствора.

"ОписаниеРецепта"

Это значение определяет XML-файл, который предстоит

использовать в качестве описания набора команд для данного компонента. В
"Описании рецепта" имеются инструкции о том, как фактически создавать и
размещать компонент на чертеже. "Описание рецепта" находят в результате поиска
в директории, указанной параметром "КлючПоиска" для "Группы", в которой

4258 | Глава 55 Настройка и добавление нового содержимого для компонентов выносных элементов

AutoCAD Architecture 2011. Руководство пользователя (глава 48-56) - часть 9
