AutoCAD Architecture 2011. Руководство пользователя (глава 48-56)

Чтобы изменить способ применения набора характеристик, перейдите
на вкладку "Применить к" и укажите объекты или стили.

то...

Если требуется ...

выберите опцию "Объекты" и выбе-
рите сами объекты, к которым

применить к объектам набор харак-
теристик, сформированный из этого
определения,

можно прикрепить набор характе-
ристик. Более подробную информа-
цию см. в разделе

Указание способа

использования определения набора
характеристик

на стр. 4135.

выберите опцию "Стили и определе-
ния" и определите стили и описа-

применить к стилям или определе-
ниям набор характеристик, сформи-
рованный из этого описания,

ния, к которым можно прикрепить
набор характеристик.

Перейдите на вкладку "Определения".

Измените характеристики для каждого определения характеристик:

то...

Если требуется ...

выберите "Имя". Введите новое имя
и нажмите

ENTER

. Более подробную

изменить имя определения характе-
ристики, вводимой вручную,

информацию см. в разделе

Добавле-

ние определения характеристики,
вводимой вручную, в набор харак-
теристик

на стр. 4137.

выберите описание, введите новый
текст и нажмите "ОК".

отредактировать описание опреде-
ления вводимой вручную характе-
ристики,

выберите тип, значение по умолча-
нию, формат, видимость или поря-

изменить тип данных, значение по
умолчанию, формат, видимость или

док и измените требуемые парамет-

порядок отображения определения
характеристики, вводимой вручную,

ры. Если определение характеристи-
ки скрыто, для нее невозможно из-
менить значение параметра "Поря-
док".

Редактирование определения набора характеристик | 4159

то...

Если требуется ...

после назначения формата выбери-
те новое значение в поле "Единицы
измерения".

изменить отображение единиц из-
мерения для определения характе-
ристики, вводимой вручную,

выберите описание, источник, фор-
мат, видимость или порядок и изме-

отредактировать определение
программной характеристики,

ните требуемые параметры. Невоз-
можно изменить тип данных или
значение по умолчанию для про-
граммных характеристик. Более
подробную информацию см. в раз-
деле

Добавление определения

программной характеристики в
определение набора характеристик.

на стр. 4142.

дважды щелкните на определении
формульной характеристики. Изме-

отредактировать описание формуль-
ной характеристики,

ните имя, снимите флажок "Исполь-
зовать формулу для описания" и
измените формулу с помощью ввода
данных или выбора определений
характеристики. Нажмите "ОК". Вы-
берите источник, формат, види-
мость или порядок и изменить тре-
буемые параметры. Более подроб-
ную информацию см. в разделе

До-

бавление определения формульной
характеристики в набор характери-
стик

на стр. 4122.

дважды щелкните на определении
позиционной характеристики. Изме-

отредактировать определение пози-
ционной характеристики,

ните имя, снимите флажок "Исполь-
зовать имя характеристики для
описания" и выберите определение
характеристики. Нажмите "ОК". Вы-
берите источник, формат, види-
мость или порядок и изменить тре-
буемые параметры. Более подроб-
ную информацию см. в разделе

До-

4160 | Глава 49 Спецификации и темы отображений

то...

Если требуется ...

бавление определения позицион-
ной характеристики в набор харак-
теристик

на стр. 4144.

дважды щелкните на описании
классификационной характеристи-

отредактировать определение
классификационной характеристи-
ки,

ки. Измените имя, снимите или
установить флажок "Использовать
имя классификации для описания",
выберите описание классификации
из списка доступных описаний в
левой панели. В правой панели вы-
берите характеристику классифика-
ции, установив флажок "Классифика-
ционная характеристика". Нажмите
"ОК". Выберите источник, формат,
видимость или порядок и изменить
требуемые параметры. Более по-
дробную информацию см. в разделе

Добавление определений классифи-
кационных характеристик, вводи-
мых вручную, к определению набо-
ра характеристик.

на стр. 4146.

дважды щелкните на определении
свойства материала. Измените имя,

отредактировать определение
свойства материала,

снять или установите флажок "Ис-
пользовать имя материала для опи-
сания", выберите материалы, доступ-
ные в левой панели. В правой пане-
ли выберите материал, установив
флажок "Свойство материала". На-
жмите "ОК". Выберите источник,
формат, видимость или порядок и
изменить требуемые параметры.
Более подробную информацию см.
в разделе

Добавление определения

свойств материала в набор характе-
ристик

на стр. 4149.

Редактирование определения набора характеристик | 4161

то...

Если требуется ...

дважды щелкните на описании
проектной характеристики. Измени-

отредактировать определение
проектной характеристики,

те имя, снимите или установите
флажок "Использовать имя инфор-
мации о проекте для описания",
выберите доступную информацию
о проекте и нажмите "ОК". Выберите
источник, формат, видимость или
порядок и измените требуемые па-
раметры. Более подробную инфор-
мацию см. в разделе

Добавление

определения проектной характери-
стики в набор характеристик

на стр.

4151.

дважды щелкните на определении
характеристики якоря. Измените

отредактировать определение ха-
рактеристики якоря,

имя, снять флажок "Использовать
имя характеристики для описания",
выбрать описание характеристики
и нажать "ОК". Выберите источник,
формат, видимость или порядок и
изменить требуемые параметры.
Более подробную информацию см.
в разделе

Добавление определения

характеристики якоря в набор харак-
теристик

на стр. 4153.

дважды щелкните на определении
графического свойства. Измените

отредактировать определение гра-
фического свойства,

имя, выберите новый блок или
изображение в поле "Источник",
снимите или установите флажок
"Использовать имя блока (изображе-
ния) для описания", измените мас-
штаб и угол поворота и нажмите
"ОК". Выберите формат, видимость
или порядок и изменить требуемые
параметры. Более подробную ин-
формацию см. в разделе

Добавле-

ние определения графических

4162 | Глава 49 Спецификации и темы отображений

то...

Если требуется ...

свойств в определение набора ха-
рактеристик

на стр. 4154.

выберите характеристику и нажми-

те на

. Более подробную инфор-

удалить характеристику из опреде-
ления набора характеристик,

мацию см. в разделе

Удаление всех

наборов характеристик из объектов
и стилей

на стр. 4163.

Нажмите "OK".

ПРИМЕЧАНИЕ

Стили формата характеристик, определения набора характеристик

и стили таблиц спецификации не могут меняться с помощью команды "СсылРед".
Изменения будут действовать, но при обратном сохранении в файле внешних
ссылок, все настройки вернутся к предыдущим значениям. Откройте внешний
чертеж и внесите туда изменения напрямую.

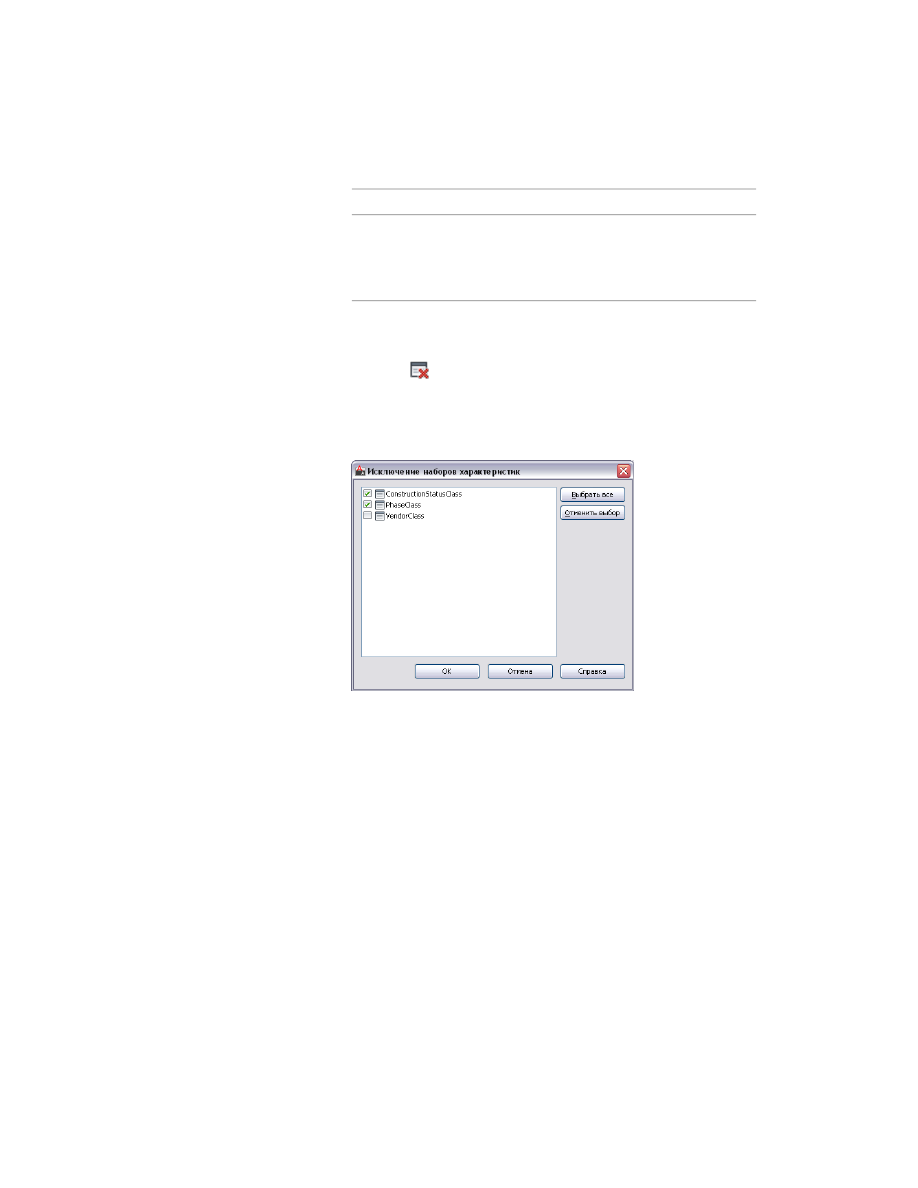

Удаление всех наборов характеристик из объектов и стилей

Эта процедура используется для удаления набора характеристик, который больше
не применяется к объектам или стилям объекта, к которым он прикреплен.

Если удаляется объект или стиль из списка "Применить к" в описании набора
характеристик после прикрепления к объекту набора характеристик на базе описания,
то набор характеристик не удаляется автоматически. Это позволяет получить данные,
которые могут вводиться для характеристик, вводимых вручную.

В командной строке введите "

СтеретьНаборХаракт

" и нажмите

ENTER

Введите имя набора характеристик, которое требуется удалить, или
нажмите

ENTER

для удаления всех наборов характеристик из всех

объектов и стилей.

Объединение определений набора характеристик

Эта процедура используется для замены одного определения набора характеристик
на другое для всех объектов или стилей объекта.

В командной строке введите "

PropertySetDefMerge

" и нажмите

ENTER

Удаление всех наборов характеристик из объектов и стилей | 4163

Введите имя определения набора характеристик, который требуется
сохранить, и нажмите

ENTER

Введите имя определения набора характеристик, который требуется
объединить, и нажмите

ENTER

Укажите, нужно ли удалить определение объединенного набора
характеристик.

то...

Если требуется ...

введите

(да) и нажмите

ENTER

удалить определение набора харак-
теристик, которые были объедине-
ны,

нажмите

ENTER

сохранить определение набора
объединенных характеристик на
чертеже,

Если сохраняется определение набора объединенных характеристик
на чертеже, то этот набор не прикрепляется ни к каким объектам.

Укажите, нужно ли удалять наборы характеристик.

то...

Если требуется ...

введите

(да) и нажмите

ENTER

удалить наборы характеристик, ко-
торые не используются после объ-
единения,

нажмите

ENTER

сохранить наборы характеристик,
прикрепленные к объектам и сти-
лям даже в том случае, если они не
используются,

Определения списков

Определение списка - это многоцелевой объект, который позволяет создавать список
позиций для использования в определении характеристики, вводимой вручную.
После создания определения списка значения можно выбирать в списке, не вводя
их каждый раз вручную.

Например, если создан список допустимых значений для цвета краски или список
изготовителей, исключается риск забыть правильное имя или допустить опечатку
при вводе характеристик вручную. Однажды создав список, скопируйте его в файлы

4164 | Глава 49 Спецификации и темы отображений

соответствующего проекта при необходимости, и затем быстро выбирайте значения
для характеристик, вводимых вручную, при их добавлении в определения
характеристик. Более подробную информацию см. в разделе

Добавление определения

характеристики, вводимой вручную, в набор характеристик

на стр. 4137.

Создание определения списка для определения
характеристик, вводимых вручную

Эта процедура служит для создания определения списка позиций, которые можно
использовать для характеристик, вводимых вручную.

ПРИМЕЧАНИЕ

Определения списков также можно создать для имен помещений

и зон. Более подробную информацию см. в разделе

Создание описания списка

на

стр. 3361.

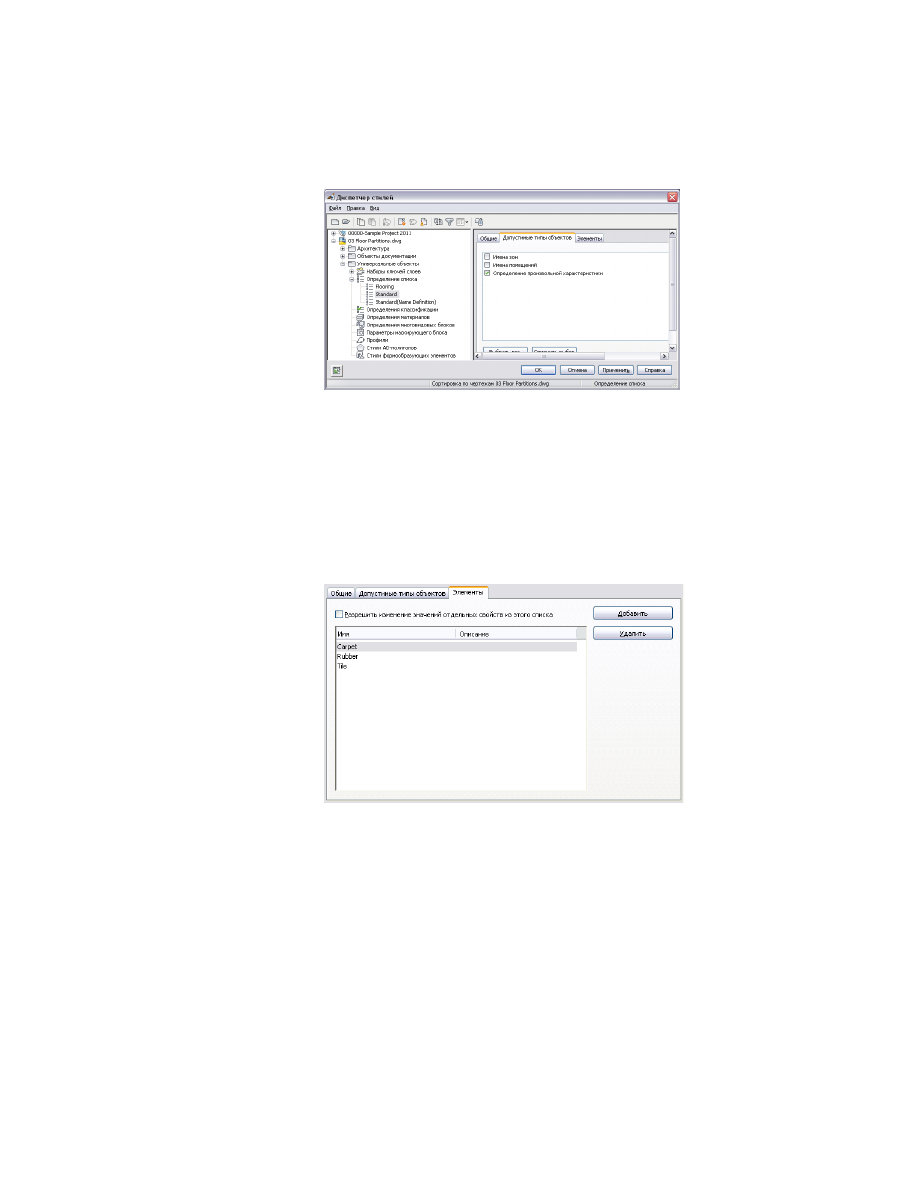

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Диспетчер стиля отображается с текущим чертежом, развернутым в
иерархической структуре.

Разверните "Универсальные объекты", щелкните правой кнопкой мыши
на "Определении списка" и выберите "Создать".

Создать определение списка:

то...

Если требуется...

щелкните правой кнопкой мыши на
"Определение списка" и выберите
"Создать".

создать определение со свойствами
по умолчанию,

щелкните правой кнопкой на опре-
делении списка, которое требуется

создать определение из существую-
щего определения,

скопировать, и выберите "Копиро-
вать". Щелкните правой кнопкой
мыши, а затем выберите "Вставить".

Введите имя нового определения списка и нажмите

ENTER

На вкладке "Общие" введите описание списка в поле "Определение".

Перейдите на вкладку "Применить к" и выберите "Определение
характеристики, вводимой вручную".

Создание определения списка для определения характеристик, вводимых вручную | 4165

Определение списка можно очистить и не применять к определениям
характеристик, вводимых вручную, только в том случае, когда список
не используется.

Раскройте вкладку "Элементы".

Установите флажок "Разрешить отличие отдельных значений
характеристики от данного списка", если требуется разрешить
отображение значений, отличных от указанных в списке, в палитре
свойств.

Нажмите "Добавить" и введите значение поля "Имя".

Введите значение поля "Описание".

Продолжайте добавлять значения в это определение списка.

Нажмите "OK".

4166 | Глава 49 Спецификации и темы отображений

Редактирование определений списков

Эта процедура служит для изменения или удаления элементов из определения списка.
Можно удалить только те элементы, которые не используются в данный момент.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Универсальные объекты" и "Определение списка".

Выберите определение списка.

Нажмите вкладку "Элементы" и измените список:

то...

Если требуется...

выберите характеристику и ввести
текст в поле "Имя".

изменить имя характеристики,

выберите характеристику и измени-
те текст в поле "Описание".

отредактировать описание характе-
ристики,

Нажмите "ОК".

Для удаление элемента из определения списка выберите элемент и
нажмите "Удалить".

Если кнопка "Удалить" недоступна, характеристику удалить невозможно,
так как она в данный момент назначена объекту или находится в наборе
характеристик, который используется.

Нажмите "OK".

Изменение элементов списка для объекта

Эта процедура используется для изменения элементов списка для объекта в палитре
свойств. Если значения характеристики для элемента могут отличаться от значений
из списка, в палитре свойств можно ввести новое значение.

Дважды щелкните кнопку мыши на объекте для выбора другого
элемента списка.

В палитре свойств выберите вкладку "Расширенные данные".

Выберите другой элемент списка или введите новое значение.

Если ввести новое значение в палитре свойств невозможно, следует
открыть определение списка и установить флажок "Разрешить
отдельные значения характеристик, отличающиеся от значений в

Редактирование определений списков | 4167

списке". Более подробную информацию см. в разделе

Создание

определения списка для определения характеристик, вводимых вручную

на стр. 4165.

Прикрепление примечаний или файлов ссылок к
определению списка

Эта процедура используется для ввода примечаний и прикрепления файлов ссылок
к определению списка. Можно редактировать примечания, а также изменять или
отсоединять файлы ссылок из определения.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Диспетчер стилей отображается с текущим чертежом, развернутым в
иерархической структуре.

Разверните "Универсальные объекты" и "Определение списка".

Выберите определение списка, к которому прикрепляются примечания
или файлы ссылок.

На вкладке "Общие" введите определение списка в поле "Описание".

Чтобы добавить примечание, раскройте вкладку "Примечания" и введите
примечание.

Выберите опцию "Примечания", нажмите на вкладке "Справочные
документы" и прикрепите, отредактируйте или удалите файл ссылок.

то...

Если требуется ...

нажмите "Добавить", выберите файл
и нажмите "OK".

прикрепить файл ссылок,

выберите файл и нажмите "Редакти-
ровать". Введите описание и нажми-
те "OK".

отредактировать описание файла
ссылок,

для запуска приложения, позволяю-
щего редактировать файл, дважды
щелкните на его имени.

отредактировать файл ссылок,

выберите имя файла и нажмите
"Удалить".

удалить файл ссылки,

4168 | Глава 49 Спецификации и темы отображений

Дважды нажмите "OK".

Определения классификации

Определение классификации является группой именованных характеристик или
характеристик, назначенных объектам здания, например, стенам и дверям.
Классификации позволяют следить за объектами по таким критериям, как состояние
строительства, этап проектирования, строительный элемент, продавец и пр.
Определение классификации применяется к типу объекта. Определения содержат
имена классификаций и описания. У каждой классификации могут быть
прикрепленные к ней наборы характеристик.

Классификации и спецификации

Классификации обеспечивают дополнительный контроль над содержимым таблиц
спецификации. Можно включить в нее:

■

только те объекты, которые соответствуют критериям классификации,

■

определения классификаций в виде столбцов,

■

дополнительную информацию из наборов характеристик, которые были созданы
и прикреплены к отдельным классификациям.

Использование классификаций

Ниже приводятся некоторые примеры определений классификаций.

■

Классификации для многовидовых блоков, позволяющие различать блоки для
использования их в качестве мебели, электроприборов, инвентаря и оборудования.

■

Классификации на стадии проекта могут вызывать изменения, указанные для
новых работ или работ по сносу, и сохранять структуры.

■

Классификации для типов дверей, позволяющие отделять двери перегородок
санузлов от спецификации дверей.

Классификации и система отображения

Можно изменить экранные представления в конфигурации, чтобы показать или
скрыть объекты на базе своей классификации. Более подробную информацию см. в
разделе

Отображение объектов в соответствии с классификацией

на стр. 899.

Определения классификации | 4169

Управление определениями классификаций

Классификации организованы в иерархическом виде в Диспетчере стилей. Имена
классификаций должны быть уникальными в определениях классификационных
характеристик. Для создания, редактирования, копирования или удаления
определений классификации нужен доступ к Диспетчеру стилей. Диспетчер стилей
предусматривает размещение в центре при работе с определениями и стилями
различных чертежей и шаблонов. Более подробная информация об использовании
Диспетчера стилей приведена в разделе

Обзор Диспетчера стилей

на стр. 932.

После применения классификаций к объектам в определении классификации при
выборе объекта они отображаются на вкладке "Расширенные данные" палитры
свойств. Можно изменить классификацию для объекта на вкладке "Расширенные
данные" в таблице "Выбор классификации". Если изменение классификации приводит
к тому, что объект не отображается в окне чертежа, выдается соответствующее
предупреждение. Можно также открыть стиль объекта в Диспетчере стилей и
выполнить изменения на вкладке "Классификации". Более подробную информацию
см. в разделе

Изменение классификации объекта

на стр. 4181.

Обзор процесса. Включение данных классификаций в
спецификацию

Процесс включения объектных данных классификаций в спецификацию состоит из
ниже приведенных основных этапов:

Создать определение классификации и указать тип объекта, к которому
применяется созданная классификация. Более подробную информацию см. в
разделе

Создание определения классификации

на стр. 4174.

Сформировать и прикрепить наборы характеристик к классификациям в
определении классификаций. Более подробную информацию см. в разделе

Прикрепление определений набора характеристик к определению
классификации

на стр. 4178.

Указать классификацию для всех типов объектов, для которых требуется
составить спецификацию. Более подробную информацию см. в разделе

Указание

типов объектов для определения классификации

на стр. 4175.

Добавить классификацию или ее характеристики к определению набора
характеристик для типа объекта. Более подробную информацию см. в разделе

Добавление определений классификационных характеристик, вводимых
вручную, к определению набора характеристик.

на стр. 4146.

4170 | Глава 49 Спецификации и темы отображений

Добавить классификацию или ее характеристики в виде столбцов в стиль
спецификации, в котором используется определение набора характеристик,
отредактированное в пункте 4. Более подробную информацию см. в разделе

Добавление столбцов в спецификацию

на стр. 4064.

При необходимости указать варианты фильтров для классификации в стиле
спецификации. Более подробную информацию см. в разделе

Фильтрация

объектов спецификации с помощью классификации в стиле спецификации

на

стр. 4063.

Сформируйте таблицу спецификации. Более подробную информацию см. в
разделе

Добавление спецификаций с помощью инструментов спецификаций

на стр. 4033.

Данные классификации указываются в столбцах, которые были добавлены к стилю
спецификации.

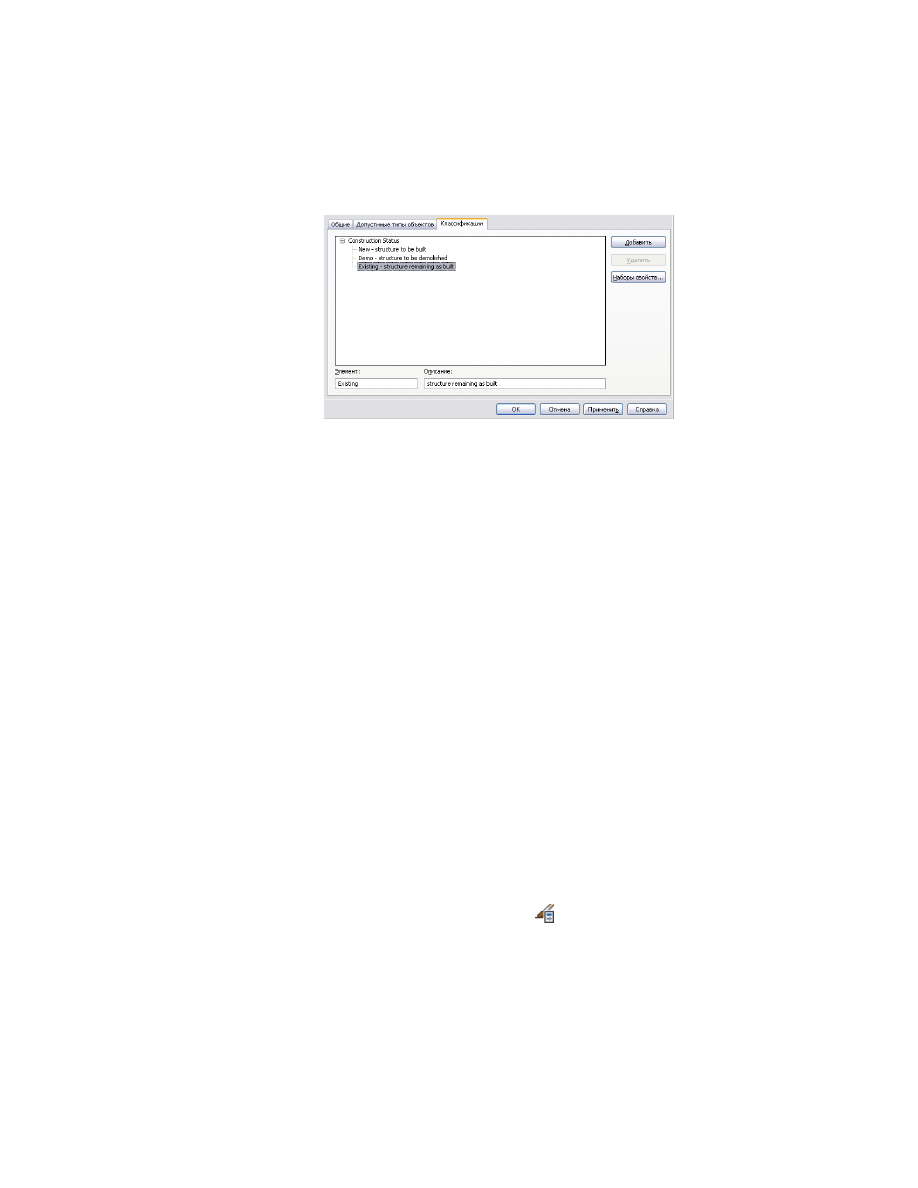

Вариант использования классификации

Можно сформировать определение классификации, которое содержит классификацию
для каждого состояния конструкции, например "Существующая", "Демонстрационная"
и "Новая".

Создание определения классификации для состояния конструкции

Также указать объекты, к которым применяется определение классификации.

Вариант использования классификации | 4171

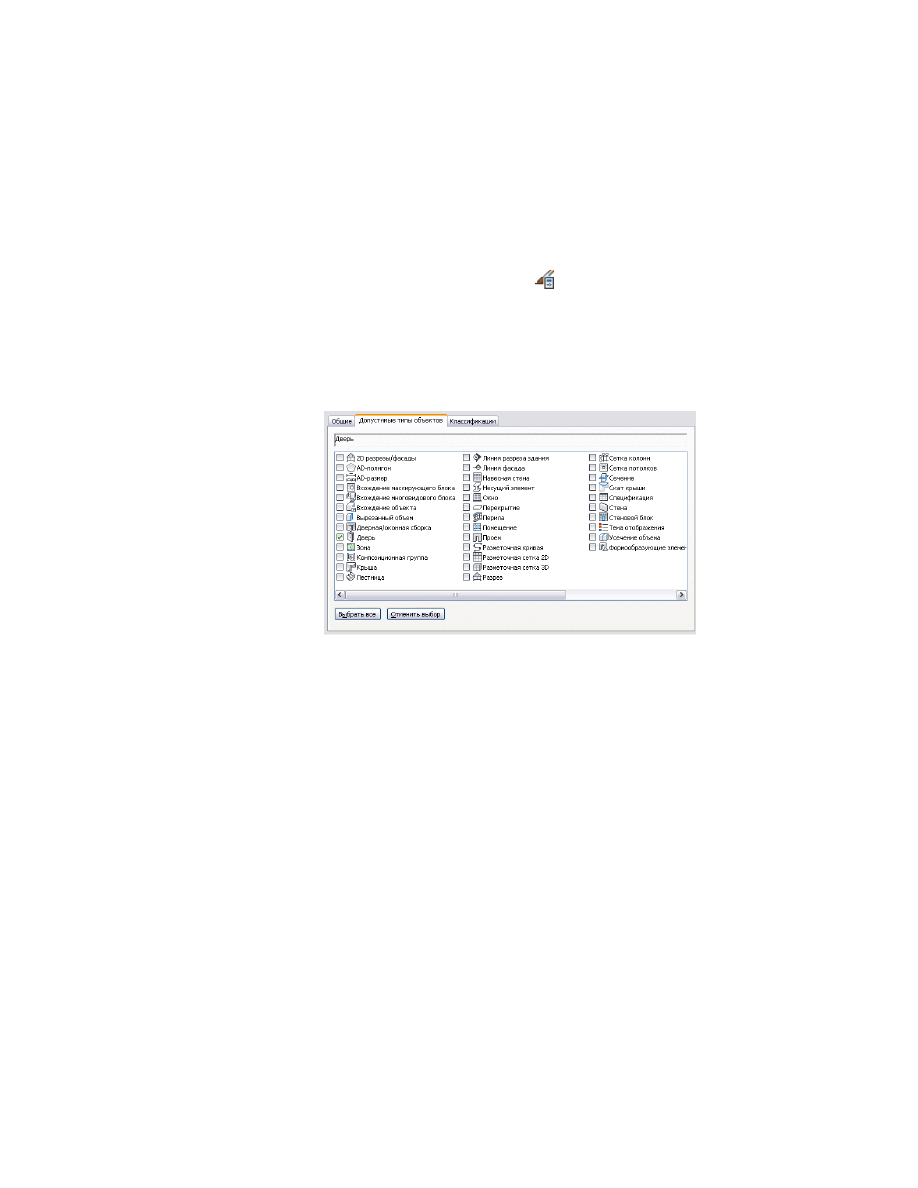

Указание типов объектов в определении классификации

Определение классификации приводится в списке на вкладке "Классификации" в
характеристиках стиля объекта. В стиле объекта выбирается спецификация, например
"Новая". Например, в чертеже могут содержаться определенные стили дверей для
существующих дверей и другие стили для новых конструкций. Все двери,
сформированные их этих стилей, имеют классификацию, указанную в их стиле.

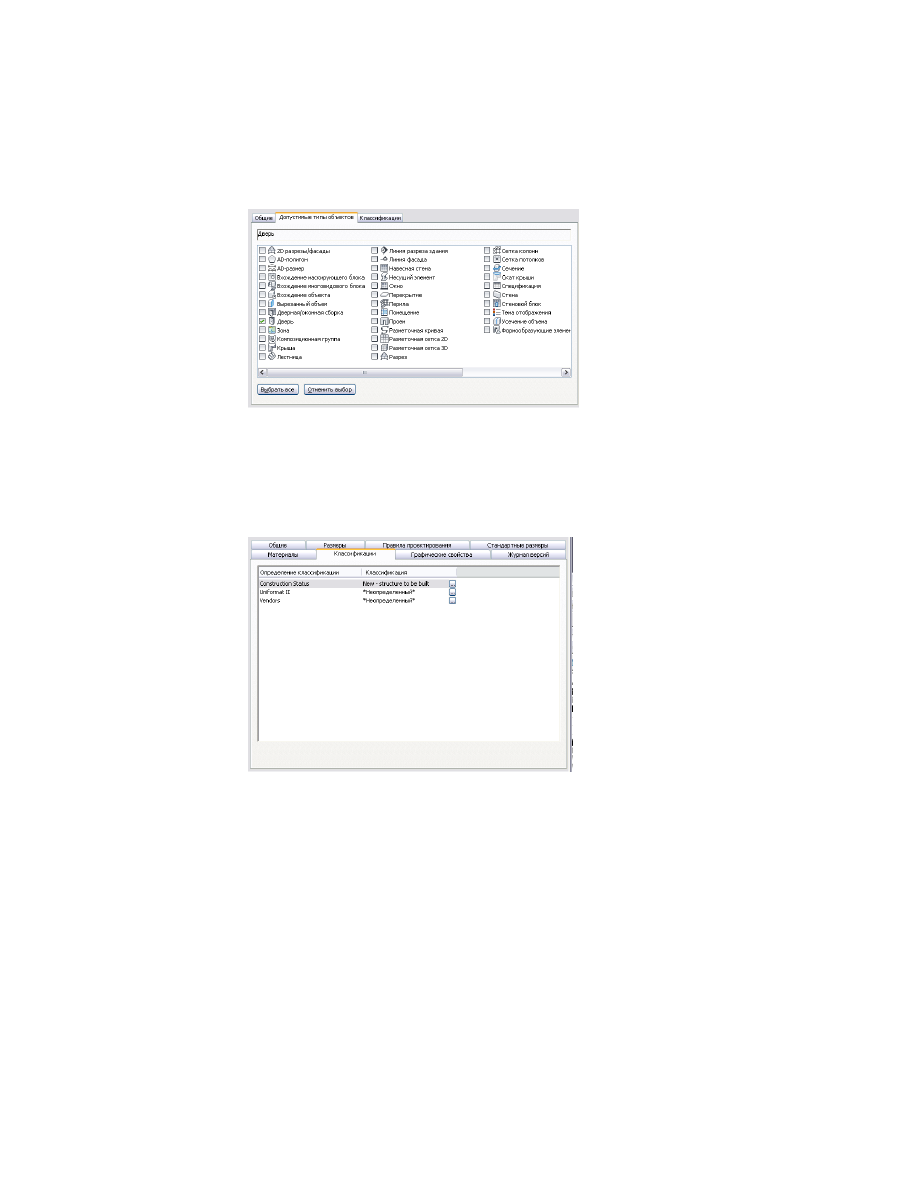

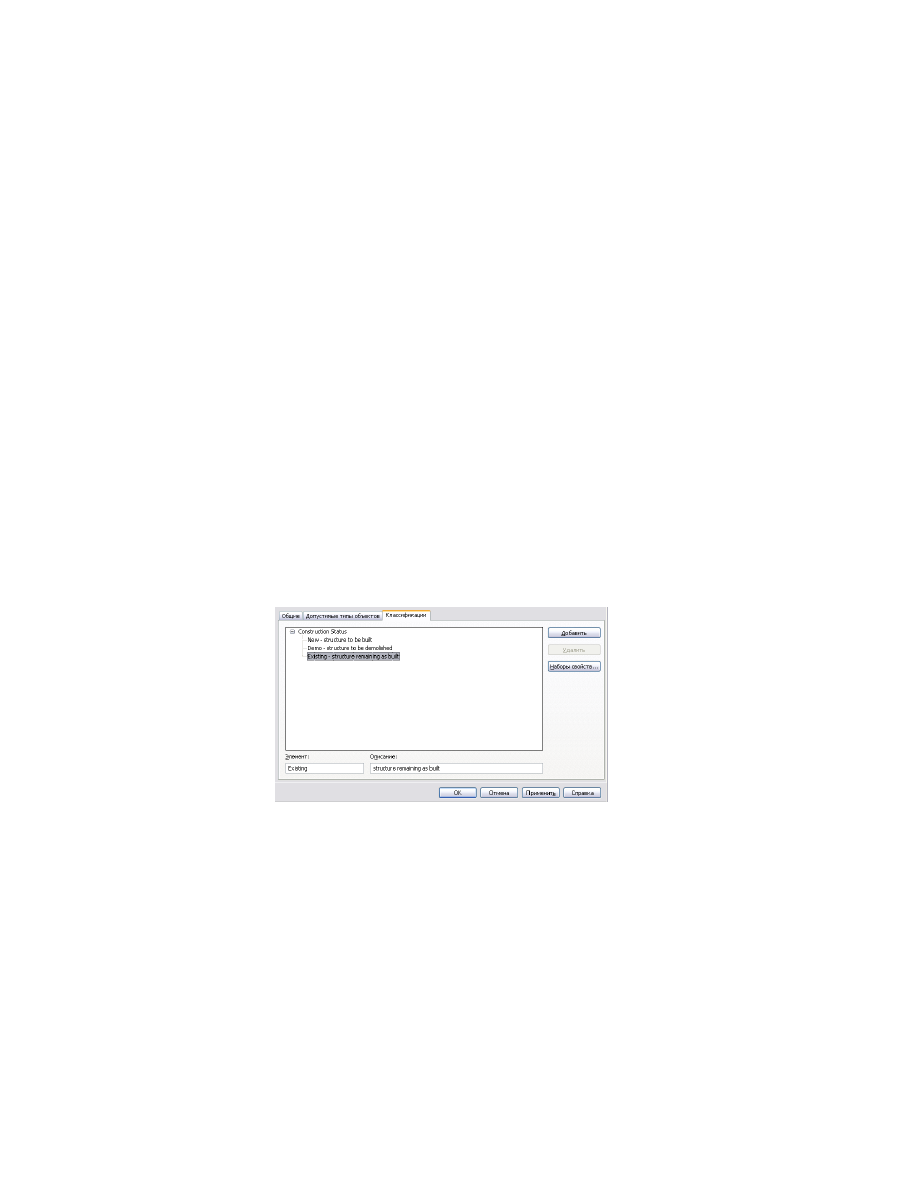

Стиль двери с указанной спецификацией

Когда двери готовы для включения в спецификацию, можно указать в стиле
спецификации, что включаются только двери с классификацией "Новая". Все прочие
двери, включенные в выборку, отфильтровываются из таблицы.

4172 | Глава 49 Спецификации и темы отображений

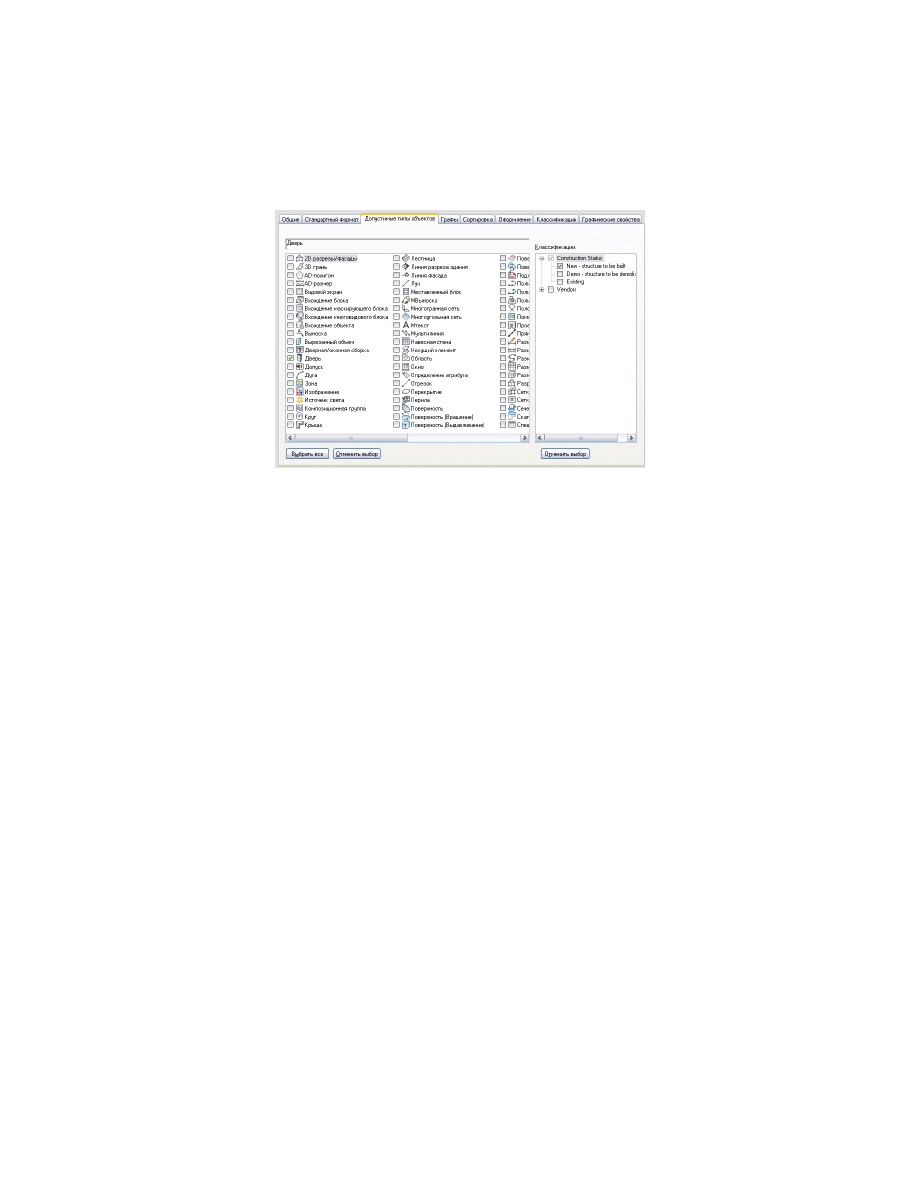

Указание нескольких критериев классификации в стиле таблицы спецификации

Можно также включить классификации в таблицу спецификации в виде столбца.
Можно создавать и прикреплять наборы характеристик к индивидуальным
классификациям для отслеживания дополнительных данных, и эти данные можно

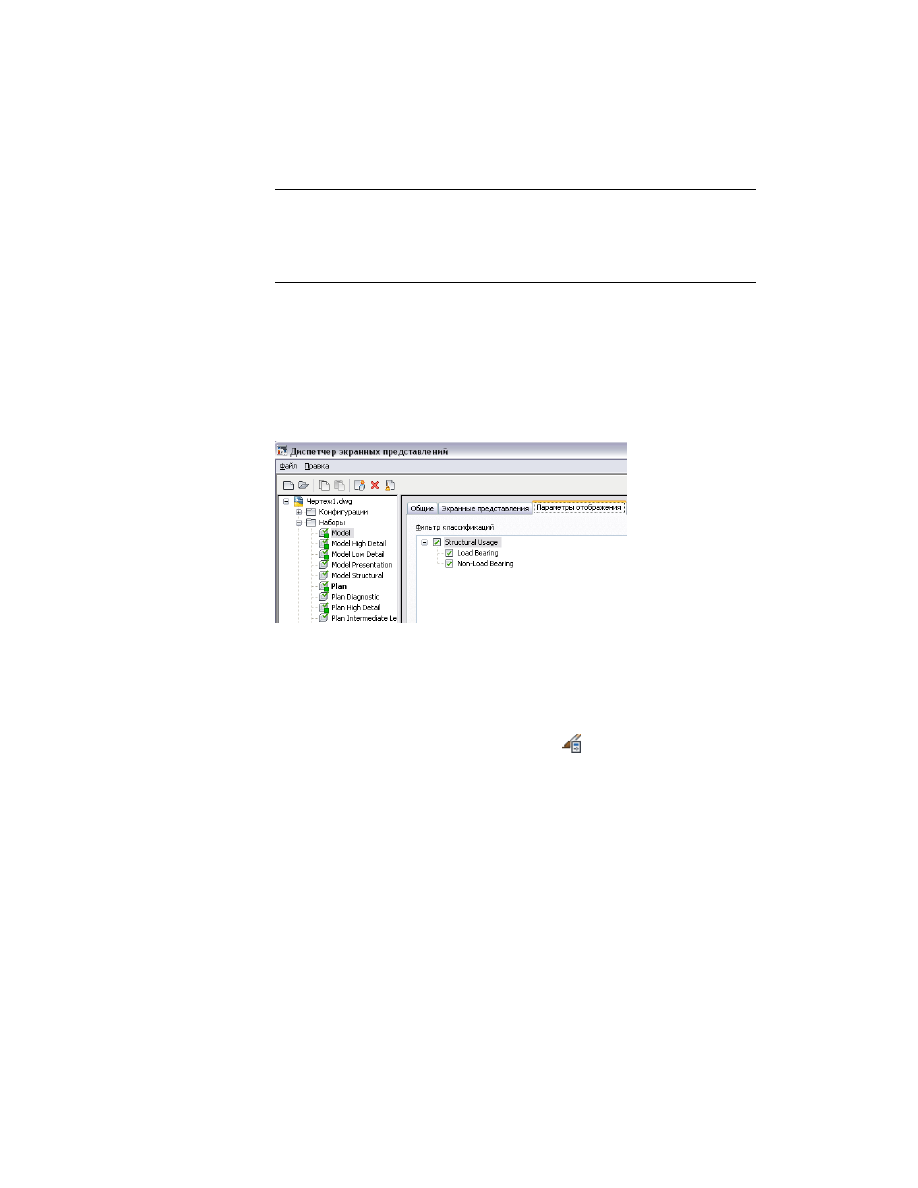

включать в спецификации. Кроме того, можно модифицировать параметры в системе
отображения для фильтрации отображения объектов на основании их классификации.

Можно изменить классификацию отдельного объекта на вкладке "Расширенные
данные" палитры свойств. Если после изменения объект не отображается на чертеже,
выводится предупредительное сообщение.

Вариант использования классификации | 4173

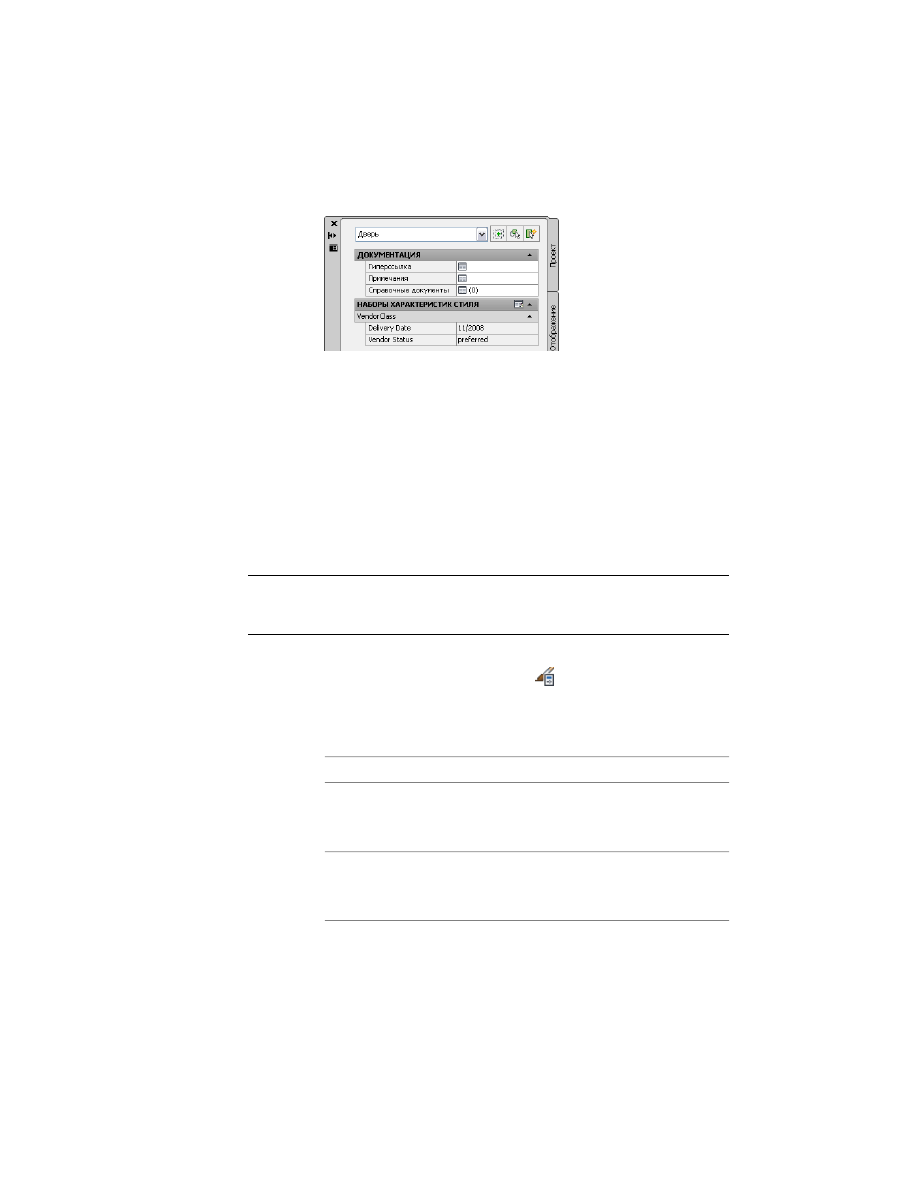

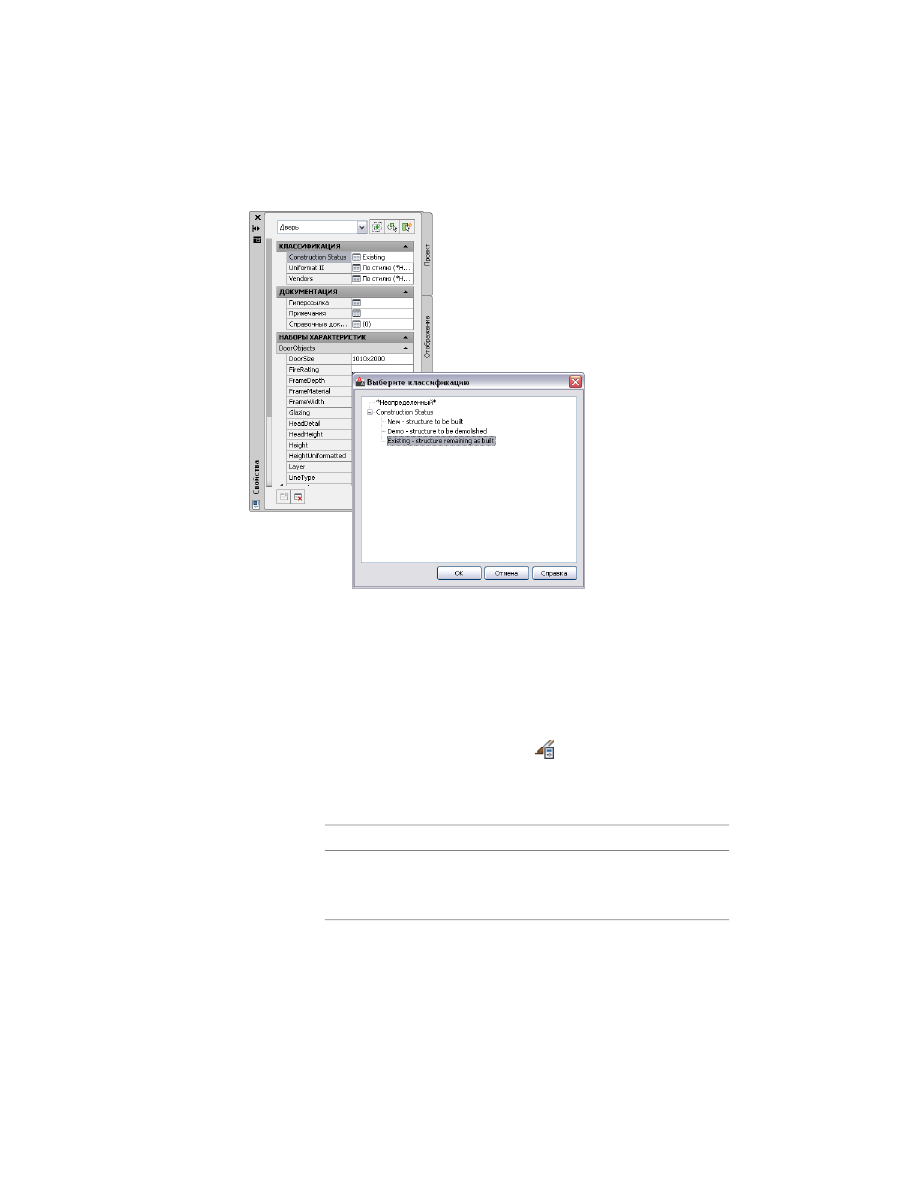

Изменение классификации на вкладке "Расширенные данные"

Создание определения классификации

Эта процедура используется для создания определения классификации. Можно
создать определение, используя свойства по умолчанию или копируя имеющееся
определение.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните опцию "Универсальные объекты" и выберите "Определения
классификации".

Создать определение классификации.

то...

Если требуется ...

щелкните правой кнопкой "Опреде-
ления классификаций" и выберите
"Создать".

создать определение со свойствами
по умолчанию,

4174 | Глава 49 Спецификации и темы отображений

то...

Если требуется ...

щелкните правой кнопкой на опре-
делении классификации, которое

создать определение из существую-
щего определения,

требуется скопировать, и выберите
"Копировать". щелкните правой
кнопкой и выберите "Вставить".

Введите имя для нового определения классификации и нажмите

ENTER

Отредактируйте определение классификации.

то...

Если требуется ...

перейдите на вкладку "Общие" и
введите описание.

ввести определение определения
классификации,

см.

Указание типов объектов для

определения классификации

на стр.

4175.

указать типы объектов, к которым
применяется определение,

см.

Добавление классификаций к

определению классификации

на стр.

4176.

ввести классификации,

см.

Прикрепление определений на-

бора характеристик к определению
классификации

на стр. 4178.

прикрепить наборы характеристик
к отдельным классификациям в
определении,

см.

Прикрепление примечаний и

файлов к классификации

на стр. 4182.

добавить к определению примеча-
ния или файлы,

Нажмите "OK".

Указание типов объектов для определения классификации

Эта процедура используется для указания типов объектов, к которым применяется
определение классификации. Классификации перечисляются в списке на вкладке
"Классификации" стиля для всех указанных типов объектов.

Например, если указано, что определение классификации применяется к дверям и
окнам, в списке на вкладке "Классификации" имеется классификация для всех стилей
дверей и окон в чертеже. На вкладке "Расширенные данные" палитры свойств можно
выбрать отдельную классификацию соответственно для каждого объекта двери или

Указание типов объектов для определения классификации | 4175

окна. Подробнее об указании спецификации для объекта определенного типа см.
описание типа этого объекта в интерактивной справочной системе и раздел

Отображение объектов в соответствии с классификацией

на стр. 899.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Универсальные объекты" и "Определения классификации".

Выберите определение классификации.

На вкладке "Применить к" выберите типы объектов, к которым
применяется определение классификации.

Выбор типов объектов, к которым применяется определение классификации

Нажмите "OK".

Добавление классификаций к определению классификации

Эта процедура служит для добавления классификаций к существующему определению
классификаций. Классификации представляют собой индивидуальные иерархически
организованные записи в рамках определения классификации. Например,
определение классификации для состояния конструкции может содержать следующие
классификации: существующая, демонстрационная и новая. Классификации нижнего
уровня можно добавлять к любой из этих классификаций.

4176 | Глава 49 Спецификации и темы отображений

ПРИМЕЧАНИЕ

Не забудьте указать типы объектов, к которым применяются

определения классификаций. Классификации недоступны до тех пор, пока не будут
указаны типы объектов в определении классификации. Более подробную
информацию см. в разделе

Указание типов объектов для определения

классификации

на стр. 4175.

Ввиду того, что классификации связаны с определениями наборов экранных
представлений, определения классификаций можно очищать только с помощью
Диспетчера стилей, если ни одна из содержащихся в них классификаций не
используется для фильтрации объектов в наборе экранных представлений. Если при
очистке определения классификации с помощью Диспетчера стилей возникли
затруднения, выполните следующие действия: откройте Диспетчер экранных
представлений и на вкладке "Параметры отображения" проверьте, выбраны ли все
классификации для каждого набора экранных представлений.

Если одна или более классификаций не выбраны и, соответственно, используются
для фильтрации набора экранных представлений, операцию очистки нельзя будет
выполнить. Дополнительную информацию о наборах экранных представлений см.
в разделе

Наборы ЭП

на стр. 864.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Универсальные объекты" и "Определения классификации".

Выберите определение классификации.

На вкладке "Классификации" нажмите "Добавить".

Выберите новую классификацию и введите имя в поле "Элемент".

В поле "Описание" введите описание классификации.

Добавление классификаций к определению классификации | 4177

Добавление классификаций к определению классификации

Продолжать добавление классификаций.

Выберите любую добавленную спецификацию и перетащите ее в
требуемое положение в иерархии.

Нажмите "OK".

Прикрепление определений набора характеристик к
определению классификации

Эта процедура используется для добавления определений набора характеристик к
отдельным классификациям в определении классификаций. При добавлении
определений набора характеристик можно отследить дополнительные сведения.

Например, если создается определение классификации для продавцов, можно
прикрепить набор характеристик к каждой классификации продавца. Наборы
характеристик могут содержать любые заданные характеристики, например номер
детали производителя. Затем характеристики связываются с каждым объектом, к
которому применяется классификация. Эти характеристики затем могут быть
включены в таблицу спецификации, если объекты используются в спецификации.

Подробнее о формировании наборов характеристик см. в разделе

Наборы

характеристик

на стр. 4115. Подробнее о добавлении данных классификации к

определениям набора характеристик см. раздел

Добавление определений

классификационных характеристик, вводимых вручную, к определению набора
характеристик.

на стр. 4146.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

4178 | Глава 49 Спецификации и темы отображений

Разверните "Универсальные объекты" и "Определения классификации".

Выберите определение классификации.

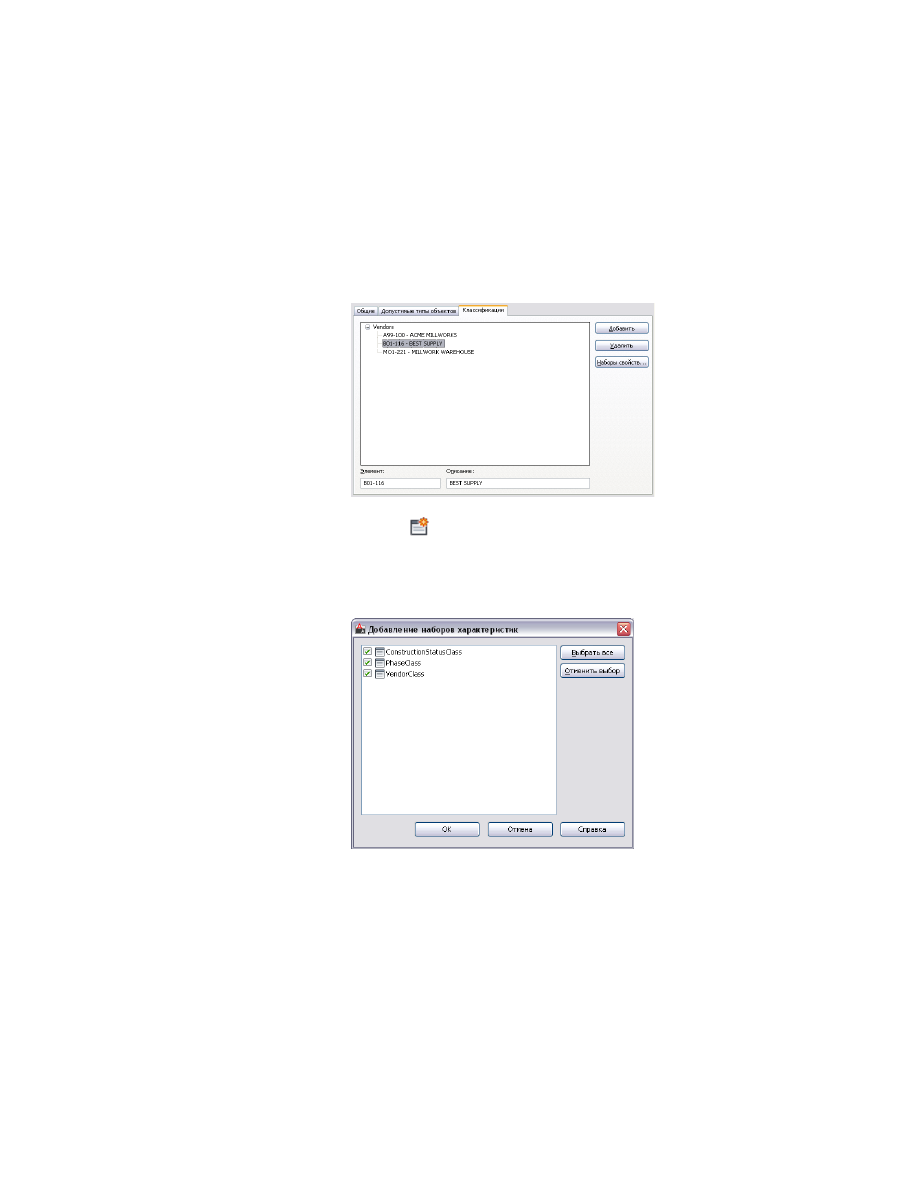

На вкладке "Классификация" выберите одну или несколько
классификаций и нажмите "Наборы характеристик".

Выбор классификации, к которой прикрепляются наборы характеристик

Нажмите

Сотрите наборы характеристик, которые не требуется прикреплять к
классификации, и нажмите "ОК".

Удаление характеристик, которые не нужно прикреплять к классификациям

Введите новые значения для характеристик и нажмите "ОК".

При необходимости можно потом ввести или отредактировать значения.

Прикрепление определений набора характеристик к определению классификации | 4179

Ввод данных для наборов характеристик, прикрепленных к классификации

Продолжайте прикрепление наборов характеристик к другим
классификациям.

Нажмите "OK".

Ввод определения классификации

Эта процедура используется для редактирования или удаления классификаций в
определении классификации, для добавления или редактирования данных в наборах
характеристик, прикрепленных к классификациям и для удаления наборов
характеристик из классификаций.

ПРИМЕЧАНИЕ

Можно удалить только те классификации, которые не применяются

в данный момент к типу объектов. Нельзя удалять классификации, находящиеся в
работе.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Универсальные объекты" и "Определения классификации".

Выберите определение классификации.

На вкладке "Классификации" измените классификации:

то...

Если требуется ...

выберите классификацию, введите
текст в поле "Элемент" и нажмите
"ОК".

отредактировать имя классифика-
ции,

выберите классификацию, введите
текст в поле "Описание" и нажмите
"ОК".

отредактировать описание к класси-
фикации,

4180 | Глава 49 Спецификации и темы отображений

то...

Если требуется ...

выберите классификацию и выбери-
те опцию "Наборы характеристик".

добавить или отредактировать
данные набора в наборах характе-

Введите или отредактируйте харак-
теристики и нажмите "ОК".

ристик, уже прикрепленных к клас-
сификации,

Для удаления наборов характеристик из классификации выберите
классификацию и выберите опцию "Наборы характеристик".

Нажмите

Очистите наборы характеристик, которые не требуется удалять, и
нажмите "ОК".

Удаление наборов характеристик из классификации

Нажмите "OK".

Для удаления классификации выберите классификацию и нажмите на
"Удалить".

Если кнопка "Удалить" недоступна, классификацию удалить невозможно,
так как ей в данный момент назначен тип объекта.

Нажмите "OK".

Изменение классификации объекта

Эта процедура используется для измерения классификации объекта в чертеже. Для
выбора доступны только классификации, определенные и примененные к этому

Изменение классификации объекта | 4181

отдельному объекту. Более подробную информацию см. в разделе

Создание

определения классификации

на стр. 4174.

На вкладке "Классификации" в Диспетчере стилей для объектов и стилей перечислены
только классификации, а не их определения. Если введены определения, их можно
просмотреть в поле определения классификаций в области "Универсальные объекты"
в Диспетчере стилей.

Дважды щелкните кнопку мыши на объекте, для которого требуется
изменить классификацию.

В палитре свойств выберите вкладку "Расширенные данные".

Выберите классификацию, которую требуется изменить.

В таблице "Выбор классификации" выберите другую классификацию и
нажмите "ОК".

Прикрепление примечаний и файлов к классификации

Эта процедура используется для ввода примечаний и прикрепления файлов ссылок
к определению классификаций. Можно редактировать примечания, а также править
или удалять файлы ссылок из определения.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Универсальные объекты" и "Определения классификации".

Выберите определение классификации, которое требуется изменить.

Перейдите на вкладку "Общие".

Чтобы добавить определение определения, введите его текст в поле
"Описание".

Нажмите "Примечания".

Введите примечание на вкладке "Примечания".

Перейдите на вкладку "Справочные документы" и присоедините,
отредактируйте или отсоедините файл ссылки.

то...

Если требуется ...

нажмите "Добавить", выберите файл
и нажмите "OK".

прикрепить файл ссылок,

выберите файл и нажмите "Редакти-
ровать". Введите описание и нажми-
те "OK".

отредактировать описание файла
ссылок,

4182 | Глава 49 Спецификации и темы отображений

то...

Если требуется ...

для запуска приложения, позволяю-
щего редактировать файл, дважды
щелкните на его имени.

отредактировать файл ссылок,

выберите имя файла и нажмите на
"Удалить".

удалить файл ссылки,

По завершении внесения изменения в определение классификации
нажмите "ОК".

Темы отображения на экране

В темах отображения используется цвет, заливка и штриховка для отображения
данных, которые обычно не видны на чертеже. Например, можно указать, что все
стены с 2-часовой гарантией пожаробезопасности обозначены красной заливкой.

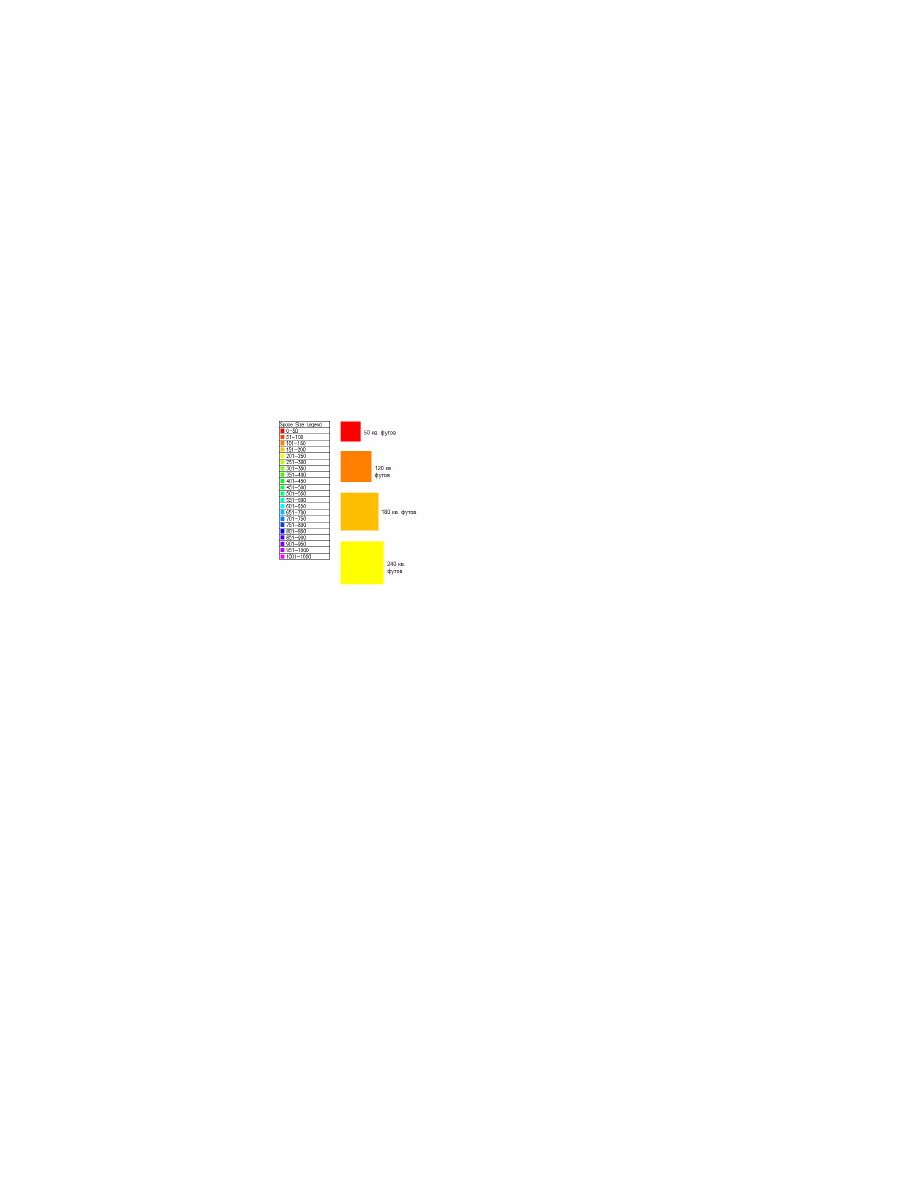

Легенда темы отображения активирует тему отображения на чертеже и определяет
значение различных цветов, заливок или штриховок, используемых в теме.

Данные для легенд тем отображения берутся из данных набора характеристик,
прикрепленных к объектам или стилям объекта. Стили для тем отображения задаются
в Диспетчере стилей в области "Объекты документации".

Обзор процесса: формирование тем отображения

Обычно характеристики объекта, вносимые вручную, например пожаробезопасность
стены или завод-производитель дверей, на чертеже не видны. Темы отображения
позволяют вносить такие неграфические данные в чертеж за счет использования
определенных цветов, заливок или штриховок для выделения объектов, которые

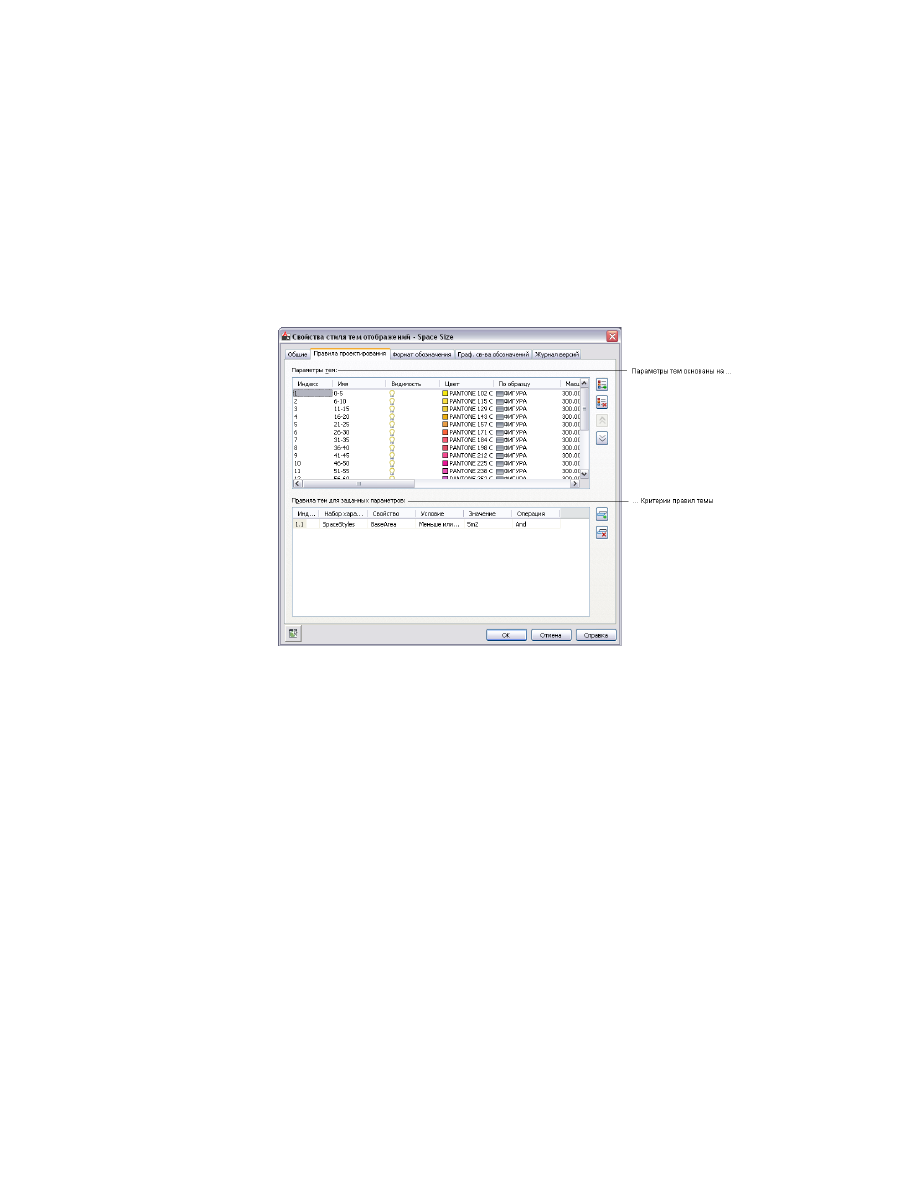

отвечают критериям (правилам тем), установленным в стиле темы отображения.
Например, можно определить свойство под названием "Функция" для
объектов-помещений, а затем установить правило темы, указывающее, что помещения
со значение "Функции "равным значению "склад" будут отображаться сплошной
желтой заливкой.

Тема отображения в чертеже активизируется с помощью инструмента тема
отображения для вставки легенды темы отображения, которая объясняет значение
цвета, заливки или штриховки, указанной в теме.

Темы отображения на экране | 4183

Если используются стили темы отображения, предусмотренные AutoCAD Architecture
2011, то определения набора характеристик и форматы данных для стиля будут уже
готовы. Процесс формирования темы отображения можно начать с пункта 4.

Для создания и применения темы отображения необходимо выполнить следующие
шаги:

Сформировать форматы данных (или модернизировать, при необходимости,
существующие) для указания форматов характеристик, которые требуется
включить в тему. Более подробную информацию см. в разделе

Создание формата

характеристик

на стр. 4094.

Эти форматы определяют отображения данных в легенде темы отображения.

Создать или модифицировать определения набора характеристик для объектов
или стилей объектов, содержащих форматы из пункта 1. Более подробную
информацию см. в разделе

Создание определения набора характеристик

на стр.

4133.

Создать или модифицировать стиль темы отображения. Более подробную
информацию см. в разделе

Создание стиля темы отображения

на стр. 4193.

Легенда - это ключ, который включает в себя определения набора характеристик
из пункта 2, чтобы указать, какой визуальный индикатор используется для
объектов на чертеже и каким будет содержимое легенды темы отображения.

Прикрепить данные набора характеристик к объектам и стилям объекта для
включения в тему отображения. Более подробную информацию см. в разделе

Прикрепление данных набора характеристик к объектам

на стр. 4101.

Активировать тему отображения с помощью добавления к чертежу легенды
темы отображения или активировав существующую легенду. Более подробную
информацию см. в разделе

Добавление темы отображения для чертежа

на стр.

4188.

Создание и редактирование тем отображений

Если используется в чертеже тема отображения, то можно показать данные, которые
обычно не видны. Например, можно использовать разные штриховки для
обозначения различных функциональных участков внутри здания. Обычно
характеристики объекта, вносимые вручную, например пожаробезопасность стены
или завод-производитель дверей, на чертеже не видны. Темы отображения позволяют
вносить такие неграфические данные в чертеж за счет использования определенных
цветов, заливок или штриховок для выделения объектов, которые отвечают
критериям (правилам тем), установленным в стиле темы отображения. Например,
можно определить характеристику под названием "Функция" для

4184 | Глава 49 Спецификации и темы отображений

объектов-помещений, а затем установить правило темы, указывающее, что помещения
со значение "Функции "равным значению "склад" будут отображаться сплошной
желтой заливкой.

Тема отображения в чертеже активируется с помощью инструмента темы
отображения для вставки легенды темы отображения. Также можно активировать
существующую легенду. Легенда используется для объяснения значений цвета,
заливки или штриховки, заданной в теме.

Темы отображения являются эффективным способом представления информации
во время концептуальной фазы проекта или при работе с документацией конструкции.
С помощью тем отображения можно определить изменения в проекте, которых нет
в контракте, определить стадию проектирования и объекты, которые отвечают или
не отвечают определенным стандартам. Например, можно указать что
пожаробезопасность всех стен отображается красной заливкой.

Критерии темы отображения основываются на характеристиках, прикрепленных к
объектам или стилям объекта. Данные характеристик переопределяют графические
свойства для создания визуальных эффектов, создаваемых при вставке темы
отображения. Подробнее об отображении объектов и их характеристик см.

Конфигурации ЭП

на стр. 866 и

Наборы характеристик и определения наборов

характеристик

на стр. 4028.

Если чертеж используется в качестве внешней ссылки (xref) проекта, то тема
отображения импортируется в главный чертеж по умолчанию. Если главный чертеж
уже содержит тему отображения, то тема отображения в главном чертеже

Создание и редактирование тем отображений | 4185

переопределяет тему отображения во внешней ссылке. Над отключенной легендой
темы отображения появляется маркер.

Прикрепление данных набора характеристик

Перед прикреплением темы отображения к чертежу наборы характеристик, на
которые имеется ссылка в стиле темы отображения, должны прикрепляться к
объектам или стилям объектов на чертеже. Прикрепленные наборы характеристик
являются источником данных для темы отображения. Более подробную информацию
см. в разделе

Наборы характеристик и определения наборов характеристик

на стр.

4028.

Использование стилей темы отображения

Стили темы отображения контролируют визуальные изменения объектов, а также
содержимое и наличие легенды темы отображения на чертеже. Чертеж должен
содержать стиль темы отображения, влияющий на визуальные изменения или на
добавление легенды темы отображения. При копировании стиля темы отображения
на чертеж копируются также определения набора характеристик и форматы данных,
указанные в стиле. Более подробную информацию см. в разделе

Стили темы

отображения

на стр. 4191.

Создание легенды темы отображения с помощью инструментов темы
отображения

Легенда темы отображения предусматривает ключ к теме отображения, соответствие
определенных цветов, заливок или штриховок характеристикам объектов на чертеже.
Легенда темы отображения вставляется в чертеж для активации темы отображения
и изменения вида объектов с помощью переопределения текущих графических
свойств.

Предусмотренные инструменты позволяют быстро установить легенды темы
отображений за счет выбора инструмента тема отображения с определенным стилем
темы и другими заданными свойствами. При установке легенд темы отображения с
помощью инструментов темы отображения можно использовать параметры
инструментов по умолчанию или можно изменить параметры свойств темы
отображения. Можно также использовать инструменты темы отображения, чтобы
применить параметры инструмента тема отображения к имеющимся темам.

По умолчанию палитра "Спецификация" в наборе палитр инструментов содержит
три инструмента темы отображения, которые можно соответствующим образом
использовать и настраивать. Пользовательские палитры, формируемые
администратором САПР или другими пользователями, могут также содержать
инструменты тем отображения со стилями и свойствам тем отображений, которые
настраиваются под ваши проекты или стандарты организации.

4186 | Глава 49 Спецификации и темы отображений

Создание инструмента тема отображения

Эта процедура используется для создания инструмента тема отображения и внесения
его в панель инструментов. Может возникнуть необходимость в создании
индивидуальных инструментов тем отображения, если формируются несколько тем
для определенных стилей темы отображения. Тема отображения активируется, когда
легенда темы отображения вставляется в чертеж с помощью инструмента тема
отображения. Более подробную информацию см. в разделе

Создание стиля темы

отображения

на стр. 4193.

Можно использовать любые из нижеприведенных способов формирования
инструмента темы отображения.

■

Перетащите стиль темы отображения из Диспетчера стилей в палитру
инструментов, а затем настройте свойства нового инструмента.

■

Скопируйте инструмент из другой палитры в текущую, а затем настройте свойства
нового инструмента.

■

Скопируйте имеющийся инструмент в текущую палитру, а затем настройте
свойства нового инструмента.

Откройте палитру инструментов, в которой требуется создать
инструмент.

Создать инструмент.

то...

Если требуется...

щелкните вкладку "Управле-

ние"

➤

панель "Стиль и отображе-

создать инструмент из стиля темы
отображения в опции "Диспетчер
стилей",

ние"

➤

"Диспетчер стилей"

Найти стиль, который нужно скопи-
ровать, и перетащить его в палитру
инструментов. Нажмите "ОК" для
закрытия "Диспетчера стилей".

щелкните правой кнопкой мыши на
инструменте и выберите "Копиро-

скопировать инструмент на текущей
палитре инструментов,

вать". Щелкните правой кнопкой
мыши и выберите "Вставить".

откройте палитру инструментов,
щелкните правой кнопкой на инстру-

скопировать инструмент из другой
палитры инструментов,

менте и выберите "Копировать". За-

Создание инструмента тема отображения | 4187

то...

Если требуется...

ново откройте палитру, в которую
требуется добавить инструмент,
щелкните правой кнопкой и выбери-
те "Вставить".

щелкните правой кнопкой на новом инструменте и выберите "Свойства".

Введите имя инструмента.

Выберите "Описание", введите описание инструмента и нажмите "ОК".

Раскройте меню "Общие".

Укажите основные свойства темы отображения.

то...

Если требуется ...

введите текст в поле "Описание".

добавить описание,

нажмите на параметре "Ключ слоя",
выберите ключ слоя и нажмите "ОК".

указать ключ слоя,

нажмите на параметре "Переопре-
деление слоев". Сотрите опцию "Не

указать переопределения слоев,

использовать автоматическое пере-
определение", выберите переопре-
деление и дважды нажмите "ОК".

нажмите на параметре "Стиль" и
выберите стиль.

указать стиль темы отображения,

нажмите на параметре "Положение
стиля" и выберите "Обзор" для ука-
зания положения.

указать внешний источник файла
чертежей,

введите значение для опции "Мас-
штаб".

изменить масштаб легенды темы
отображения,

Нажмите "ОК".

Добавление темы отображения для чертежа

Эта процедура используется для добавления темы отображения к чертежу, вставляя
легенду темы отображения.

4188 | Глава 49 Спецификации и темы отображений

Легенда темы отображения активирует тему отображения в видовом экране и
определяет значение различных цветов, заливок или штриховок, используемых в
теме. Данные для легенды темы отображения берутся из данных набора
характеристик, прикрепленных к объектам или стилям объектов, как указано в стиле
темы отображения. При добавлении новых объектов к чертежу, данные добавляются
к легенде, если она отвечает критериям, указанным в стиле темы отображения. Более
подробную информацию см. в разделе

Стили темы отображения

на стр. 4191.

Если легенда темы отображения вставляется при работе на пространстве листа, то
легенда прикрепляется к видовому экрану. Если легенда темы отображения
вставляется во время работы в пространстве модели, она влияет на все видовые
экраны пространства модели.

Легенда темы отображения на базе характеристики "Размер помещения".

Чтобы убедиться, что тему отображения можно вводить, следует проверить состояние
следующих позиций:

■

Чертеж содержит стиль темы отображения, указывающий параметры темы и
определяющий условия (правила темы) для тех объектов, которые требуется
отобразить по-другому. Более подробную информацию см. в разделе

Создание

стиля темы отображения

на стр. 4193.

■

Данные набора характеристик прикреплены к объектам или стилям объектов,
для которых требуется применить стиль темы отображения. Более подробную
информацию см. в разделе

Прикрепление данных набора характеристик к

объектам

на стр. 4101.

Открыть палитру, содержащую инструмент "Тема отображения",
который требуется использовать, и выбрать его.

Три образца инструментов "Тема отображения" расположены по
умолчанию в палитре "Спецификация" в наборе палитры инструментов.
Существуют дополнительные инструменты "Тема отображения" в
"Инструментах подготовки документации" и в опции "Спецификации
и отчеты Каталога инструментов". Данный инструмент можно добавить

Добавление темы отображения для чертежа | 4189

в любую палитру инструментов. Более подробную информацию см. в
разделе

Работа с палитрами инструментов

на стр. 83.

На площади чертежа указать точку вставки для верхнего левого угла
легенды темы отображения.

Указать нижний правый угол легенды или нажать

ENTER

для

масштабирования легенды темы отображения в соответствии с
масштабом текущего чертежа.

Объекты, находящиеся под влиянием темы отображения, визуально
меняются на чертеже в соответствии с указанием на легенде.

Отключение тем отображения

Эта процедура используется, если требуется вручную отключить тему отображения.
Отключенная тема отображения обозначается маркером, пересекающим легенду.
Это не отменяет печать легенды темы отображения на листе. Подробнее о графических
свойствах легенды см. в разделе

Доступ к стандартным графическим свойствам

объекта

на стр. 880.

Если чертеж прикрепляется или накладывается в проект как внешняя ссылка (xref),
то все темы отображения во внешней ссылке импортируются по умолчанию в главный
чертеж. Если в главном чертеже имеются темы отображений, то активная тема
отображения в главном чертеже переопределяет любую активную тему во внешней
ссылке.

Выберите активную легенду темы отображения.

Щелкните на вкладке "Тема отображения"

➤

панели

"Редактирование"

➤

"Отключить тему отображения"

Отключенная тема отображения

4190 | Глава 49 Спецификации и темы отображений

AutoCAD Architecture 2011. Руководство пользователя (глава 48-56) - часть 7
