AutoCAD Architecture 2011. Руководство пользователя (глава 36-40)

Характеристика

Свойство зоны

Суммарный базовый периметр всех помеще-
ний, прикрепленных к зоне напрямую или
опосредованно.

Базовый периметр

Базовый периметр всех помещений, прикреп-
ленных к зоне, с учетом операций пересчета,
включенных для зоны.

Учитываемый периметр

Суммарный базовый объем всех помещений,
прикрепленных к зоне напрямую или опосре-
дованно.

Базовый объем

Величина смещения границы зоны, прочерчен-
ной вокруг какого-либо помещения, прикреп-

Смещение границы зоны

ленного к зоне, для отображения взаимоотно-
шений помещения и зон.

Категория расчетов

Указание, должна ли площадь помещений,
прикрепленных к зоне, рассчитываться с ис-

Расчет площади

пользованием допустимых операций пересче-
та.

Указание, должен ли периметр помещений,
прикрепленных к зоне, рассчитываться с ис-

Расчет периметра

пользованием допустимых операций пересче-
та.

Содержимое

Разрешение прикреплять помещения непосред-
ственно к зоне.

Может содержать помещения

Разрешение прикреплять зоны непосредствен-
но к зоне.

ПРИМЕЧАНИЕ

При установке флажков для

обеих опций данного раздела зона может со-
держать и помещения, и зоны.

Может содержать зоны

Положение

Свойства зоны | 3369

Характеристика

Свойство зоны

Угол поворота зоны.

Поворот

Высотная отметка зоны.

Высотная отметка

Местоположение и система координат зоны.

Дополнительная информация

Создание зоны

Данная процедура позволяет добавлять новую зону со свойствами, заданными в
выбранном инструменте зоны. О задании параметров при добавлении зоны см.
раздел

Создание зон с пользовательскими параметрами

на стр. 3371.

Откройте палитру инструментов, содержащую необходимый инструмент
зоны, и выберите его.

ПРИМЕЧАНИЕ

Можно действовать иначе: щелкните на вкладке

"Главная"

➤

панели "Создание"

➤

раскрывающемся списке

"Помещение"

➤

"Зона"

Задайте точку вставки зоны.

Можно переместить или скрыть палитру свойств, чтобы иметь доступ
к большей площади чертежа.

Продолжайте, если нужно, добавлять зоны, а затем нажмите клавишу

ENTER

3370 | Глава 39 Помещения

Создание зон с пользовательскими параметрами

Данная процедура позволяет добавить зону с параметрами, заданными пользователем.

Откройте палитру инструментов, содержащую необходимый инструмент
зоны, и выберите его.

ПРИМЕЧАНИЕ

Можно действовать иначе: щелкните на вкладке

"Главная"

➤

панели "Создание"

➤

раскрывающемся списке

"Помещение"

➤

"Зона"

На палитре свойств разверните "Основные", а затем - "Общие".

Введите имя зоны.

Если для стиля зоны назначено описание списка, имя может быть
выбрано из раскрывающегося списка.

Выберите стиль.

Выберите марку для зоны.

ПРИМЕЧАНИЕ

Если в списке не содержится марок зон, можно

перетащить марку в чертеж из Библиотеки компонентов. Также можно
создать собственные марки на основании многовидовых блоков.

Чтобы добавить к зоне операцию пересчета, нажмите кнопку мыши в
поле "Операции пересчета" и выберите одну или несколько операций
пересчета, которые будут добавлены к зоне.

При назначении для зоны операции пересчета значения площади и
периметра помещений, прикрепленных к зоне, будут изменены с учетом
операции пересчета. Информацию об операциях пересчета см. в разделе

Операции пересчета

на стр. 3417.

Разверните группу "Размеры".

Создание зон с пользовательскими параметрами | 3371

Для параметра "Смещение границы зоны" введите значение, задающее
необходимое расстояние между границей зоны и базовой границей
любого прикрепленного помещения.

При вводе величины смещения, равной 0, граница зоны совпадает с
базовой границей помещения.

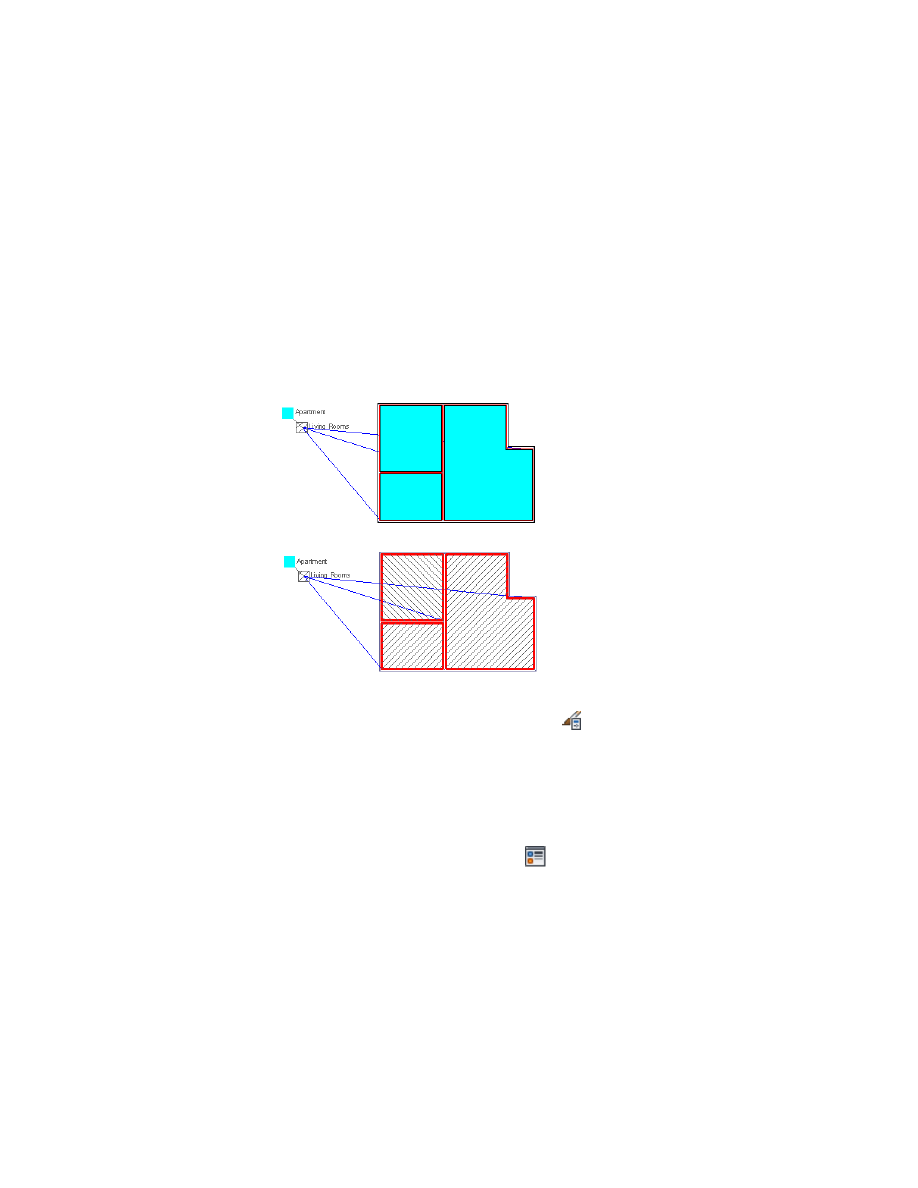

Смещение границы зоны, равное 0 (слева), и с ненулевым значением (справа)

СОВЕТ

Если граница зоны не отображается, возможно, не

активизирован экранный компонент границы зоны в ее стиле.
Подробную информацию см. в разделе

Задания свойств слоя, цвета

и типа линий для стиля зоны

на стр. 3396.

Разверните группу "Расчет".

Укажите, какие значения помещений должны рассчитываться в зоне:

то...

Если требуется…

выберите "Да" для параметра "Рас-
чет площади".

рассчитать значения площади при-
крепленных помещений с учетом
допустимых операций пересчета,

выберите "Да" для параметра "Рас-
чет периметра".

рассчитать значения периметра
прикрепленных помещений с уче-
том допустимых операций пересче-
та,

Информацию об учете помещений см. в разделе

Учет помещений

на

стр. 3431.

Разверните группу "Содержимое".

3372 | Глава 39 Помещения

Определите содержимое, допустимое в зоне.

то...

Если требуется…

выберите "Да" для параметра "Мо-
жет содержать помещения".

разрешить прикрепление к зоне
помещений,

выберите "Да" для параметра "Мо-
жет содержать зоны".

разрешить прикрепление к зоне
других зон,

Задайте точку вставки зоны в области чертежа.

Можно переместить или скрыть палитру свойств, чтобы иметь доступ
к большей площади чертежа.

Продолжайте, если нужно, добавлять зоны, а затем нажмите клавишу

ENTER

Создание структур зон на основе шаблона зоны

Данная процедура позволяет создавать структуры зон на основании шаблона зоны.
Эта процедура рекомендуется при частом использовании одной и той же структуры
зон.

При добавлении структуры зон, в чертеж вставляются все зоны, связанные с этой
структурой. В зависимости от параметров стиля для шаблона зоны, можно отображать
отдельные зоны разным цветом и с различной штриховкой. Также можно отображать
соединительные линии зон. Ниже приведен пример структуры зон в соответствии
со строительными нормами DIN 277.

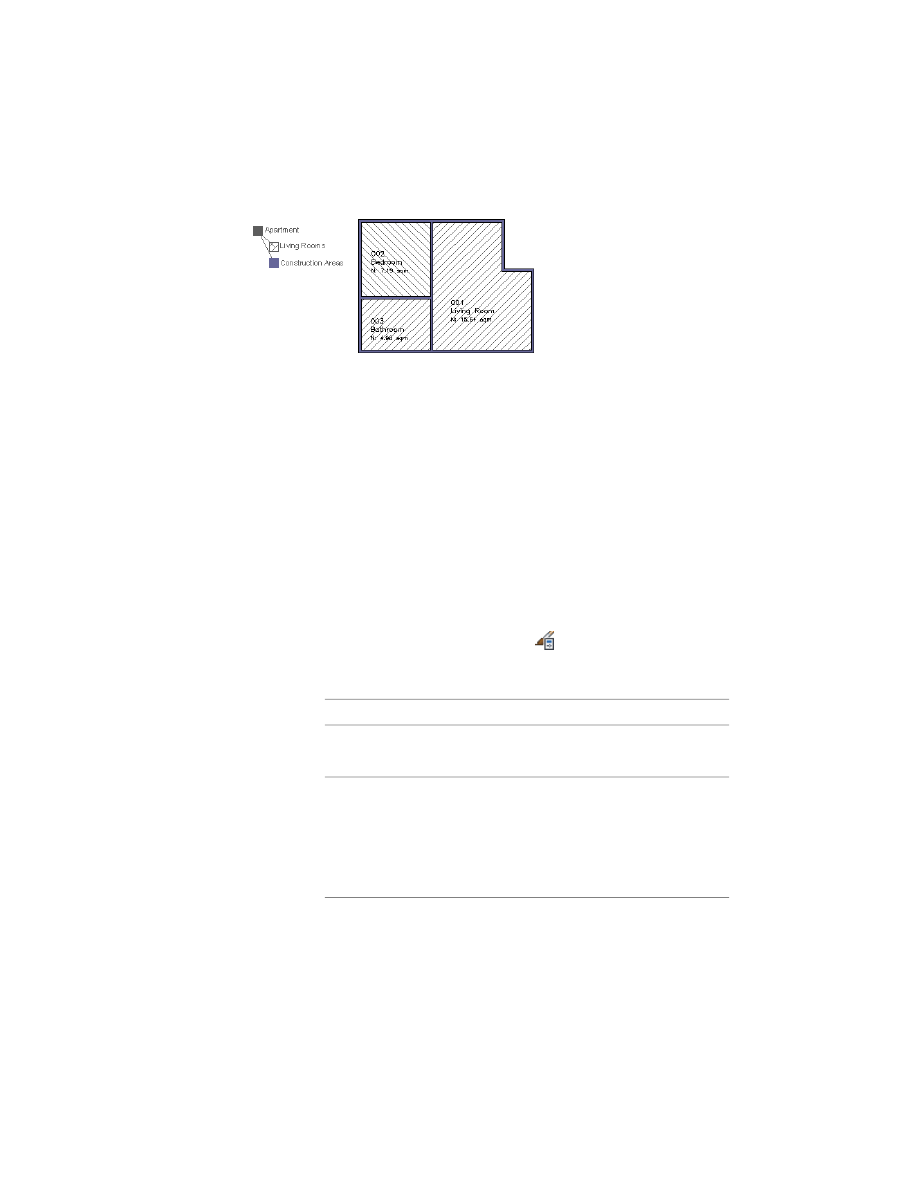

Зоны на основе шаблона зоны DIN277

Создание структур зон на основе шаблона зоны | 3373

Информацию о создании шаблонов зон см. в разделе

Шаблоны зон

на стр. 3404.

Откройте палитру инструментов, содержащую необходимый инструмент
"Зона из шаблона", и выберите его.

(Если необходимо, прокрутите список, пока не найдете нужный
инструмент.)

На палитре свойств разверните "Основные", а затем -- "Общие".

Выберите шаблон зоны, на основе которого требуется создать структуру
зон.

Задайте смещения между отдельными зонами в структуре:

то...

Если требуется...

введите значение параметра "От-
ступ в ряду".

задать смещение между рядами
структуры зон,

введите значение параметра "От-
ступ в столбце".

задать смещение между столбцами
структуры зон,

Укажите точку вставки структуры зоны в области чертежа.

Можно переместить или скрыть палитру свойств, чтобы иметь доступ
к большей площади чертежа.

Если нужно, продолжайте добавлять структуры зон на основе шаблона,
а затем нажмите клавишу

ENTER

Создание инструмента зоны

Данная процедура позволяет создать инструмент зоны и добавить его к палитре
инструментов. Может потребоваться создание собственных инструментов зон, если
размещается несколько зон с особыми свойствами, которые должны быть
неизменными у каждого экземпляра.

Например, если создается план этажа административного здания с разными
рассчитываемыми величинами для зон, можно создать инструмент зоны для каждого
типа рассчитываемых величин.

Откройте палитру инструментов, в которой требуется создать
инструмент.

3374 | Глава 39 Помещения

Создайте инструмент:

то...

Если требуется...

выберите зону и перетащите ее на
палитру инструментов.

создать инструмент на основе зоны
на чертеже,

щелкните вкладку "Управле-

ние"

➤

панель "Стиль и отображе-

создать зону на основе стиля поме-
щения в Диспетчере стилей,

ние"

➤

"Диспетчер стилей"

Найдите стиль, который нужно ско-
пировать, и перетащите его на па-
литру инструментов. Нажмите "ОК"
для закрытия Диспетчера стилей.

щелкните правой кнопкой на инстру-
менте и выберите "Копировать".

скопировать инструмент на текущей
палитре инструментов,

Щелкните правой кнопкой и выбе-
рите "Вставить".

откройте другую палитру инструмен-
тов, щелкните правой кнопкой на

скопировать инструмент из другой
палитры инструментов,

инструменте и выберите "Копиро-
вать". Повторно откройте палитру,
на которую нужно добавить инстру-
мент, щелкните правой кнопкой, а
затем выберите "Вставить".

щелкните на вкладке "Главная"

➤

па-

нели "Создание"

➤

раскрывающем-

скопировать инструмент из каталога
инструментов,

ся списке "Инструменты"

➤

"Библио-

тека компонентов"

.и выберите

инструмент для копирования. Распо-
ложите курсор на ручке i-drop и пе-
ретащите инструмент на палитру
инструментов.

Щелкните правой кнопкой на новом инструменте зоны, а затем
выберите "Свойства".

Введите имя инструмента.

Нажмите настройку для "Описания", введите текст описания для
инструмента и нажмите "OK".

Создание инструмента зоны | 3375

Разверните "Основные", а затем - "Общие".

Нажмите кнопку мыши в поле "Описание", введите текст описания
зоны, которая создается данным инструментом, и нажмите "ОК".

Если не планируется применять назначения слоев, указанных в наборе
ключей слоев чертежа, то укажите ключ слоя и переопределения ключей
любых слоев.

Выберите стиль зоны.

Выберите файл чертежа, содержащий стиль, используемый для этого
инструмента зоны.

Выберите марку для зоны.

Выберите файл чертежа, содержащий марку, используемую для этого
инструмента зоны.

Разверните группу "Размеры".

Введите расстояние, на которое граница зоны должна быть смещена
от прикрепленных помещений.

Разверните группу "Расчет".

Укажите, какие значения будут рассчитываться для зон, созданных с
помощью данного инструмента:

то...

Если требуется…

выберите "Да" для параметра "Рас-
чет площади".

рассчитывать площадь прикреплен-
ных помещений,

выберите "Да" для параметра "Рас-
чет периметра".

рассчитывать периметр прикреплен-
ных помещений,

Разверните группу "Содержимое".

Определите допустимое содержимое инструмента зоны:

то...

Если требуется…

выберите "Да" для параметра "Мо-
жет содержать помещения".

разрешить прикрепление помеще-
ний к зонам, созданным данным
инструментом,

выберите "Да" для параметра "Мо-
жет содержать зоны".

разрешить прикрепление других
зон к зонам, созданным данным ин-
струментом,

Информацию о содержимом зоны см. в разделе

Изменение правил для

прикрепления содержимого к зоне

на стр. 3383.

3376 | Глава 39 Помещения

Нажмите "OK".

Преобразование групп площадей в зоны

Если чертеж, созданный в прежних версиях, открывается в текущей версии AutoCAD
Architecture, группы площадей автоматически преобразуются в зоны. В следующей
таблице устанавливается соответствие между свойствами групп площадей и
свойствами зон.

Значение/Значение по умолча-
нию

Свойство зоны в теку-
щей версии

Свойство группы
площадей из преж-
них версий програм-
мы

Существующее значение

ПРИМЕЧАНИЕ

Списки имен, свя-

занные с группой площадей, не
связываются с зоной. Для исполь-
зования преобразованного спис-
ка имен из прежних версий необ-
ходимо присоединить его к стилю
зоны.

Имя

Существующее значение

Описание

Существующий слой

Слой

Стиль группы площадей преобра-
зуется в стиль зоны. Если возмож-

Стиль

но, между свойствами устанавли-
вается соответствие; новые свой-
ства приобретают значения по
умолчанию. Подробную информа-
цию см. в разделе

Преобразова-

ние стилей групп площадей в
стили зон

на стр. 3402.

Существующий пересчет.

Операции пересчета

Существующее значение

Количество помещений

Отсутствует

Существующее значение

Общее количество помеще-
ний

Отсутствует

Преобразование групп площадей в зоны | 3377

Значение/Значение по умолча-
нию

Свойство зоны в теку-
щей версии

Свойство группы
площадей из преж-
них версий програм-
мы

Существующее значение

Количество зон

Отсутствует

Существующее значение

Общее количество зон

Существующее значение

Базовая площадь

Площадь в чистоте

Существующее значение

Учитываемая площадь

Существующее значение

Базовый периметр

Периметр в чистоте

Существующее значение

Учитываемый периметр

Учитываемый пери-
метр

Базовый объем

Отсутствует

Значение по умолчанию

Смещение границы зоны

Отсутствует

Существующее значение

Расчет площади

Существующее значение

Расчет периметра

Существующее значение

Может содержать помеще-
ния

Может содержать
площади

Существующее значение

Может содержать зоны

Может содержать
группы площадей

Существующее значение

Поворот

Существующее значение

Высотная отметка

Существующие значения

Дополнительная информа-
ция (Положение)

Дополнительная ин-
формация (Положе-
ние)

3378 | Глава 39 Помещения

ПРИМЕЧАНИЕ

Если выполняется преобразование в структуру зон из чертежа

прежней версии программы и соединения между зонами не преобразуются верно,
возможно, что исходный чертеж содержал ошибку в определении содержимого
зоны верхнего уровня. В таких случаях необходимо проверить, что для содержимого
зоны верхнего уровня допускается прикрепление зон, как описано в разделе

Изменение правил для прикрепления содержимого к зоне

на стр. 3383, в затем

восстановить прикрепление зон, как описано в разделе

Прикрепление к зонам

помещений и зон

на стр. 3379.

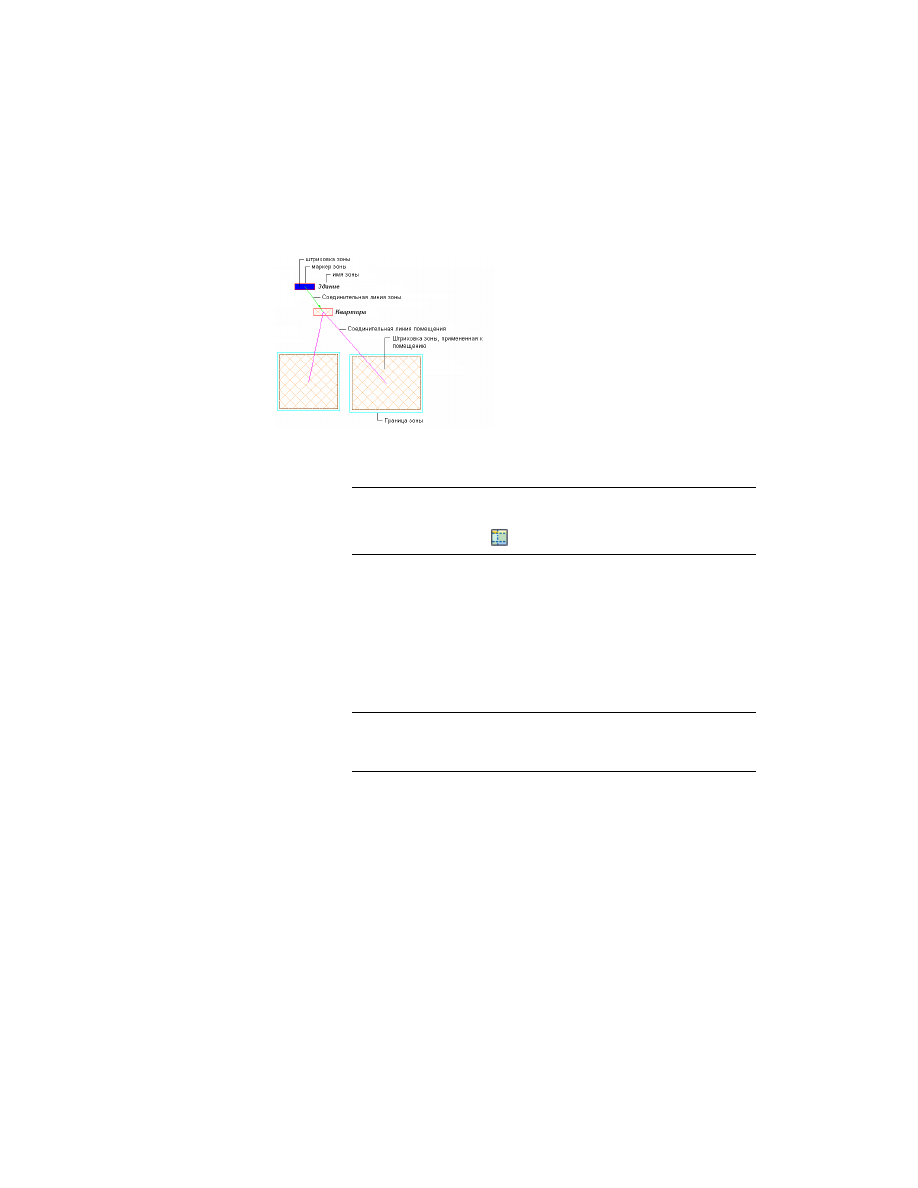

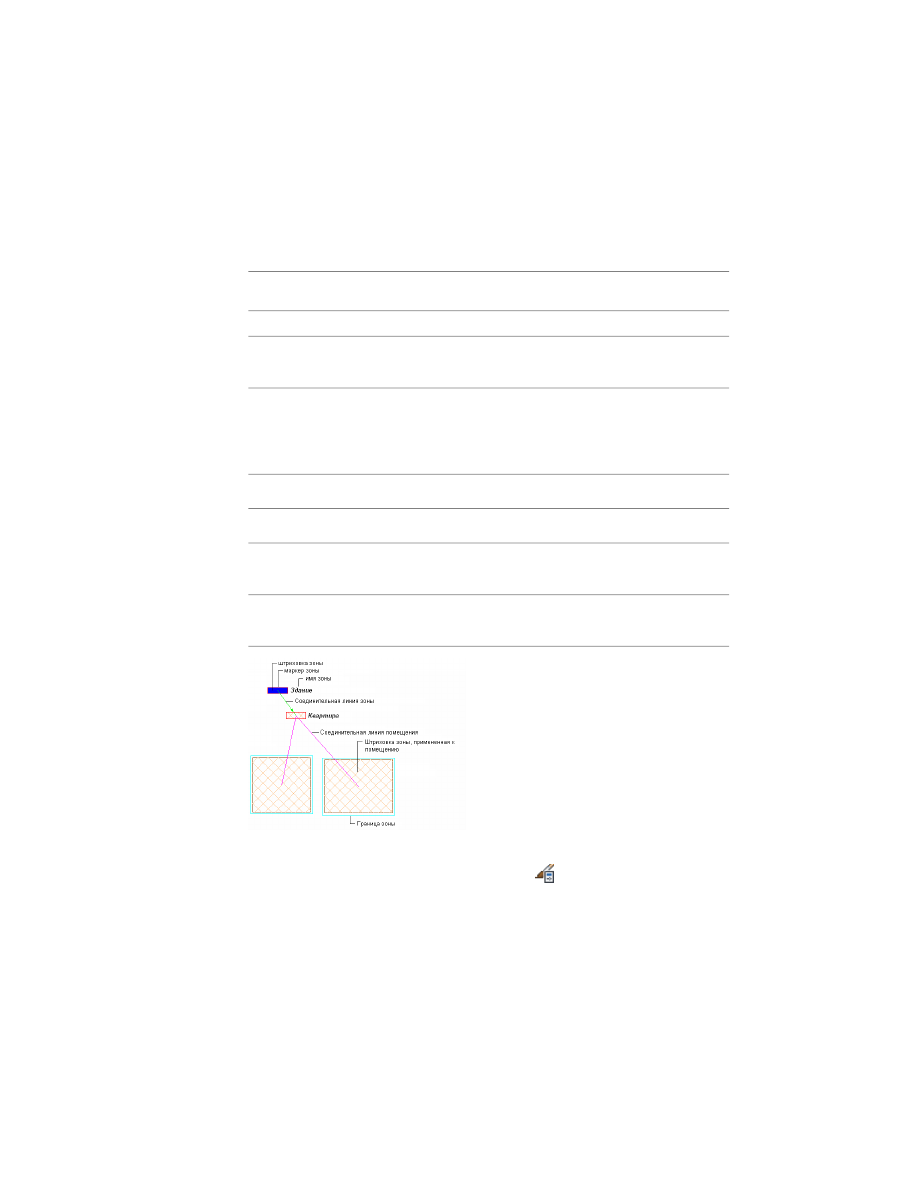

Зоны и помещения

Зоны используются для группировки помещений и подчиненных зон.

Прикрепление к зонам помещений и зон

Данная процедура позволяет прикреплять помещения и зоны к выбранной зоне.

ПРИМЕЧАНИЕ

Можно прикреплять помещения и зоны к зонам внутри блоков или

прикреплять помещения и зоны внутри блока к зоне вне блока, но при расчленении
блоков прикрепление удаляется.

Связи помещений и зон не являются уникальными. Можно прикрепить помещение
или зону к любому количеству разных зон, если только в стиле зоны не заданы
ограничения по прикреплению помещения к зоне и зоны к зоне.

■

Можно определить, что помещение может прикрепляться только к одной зоне
определенного стиля. Это позволит избежать многократного учета помещения,
как в случае, когда нежелательно прикрепление одной и той же комнаты к зонам
нескольких квартир.

Зоны и помещения | 3379

■

Можно указать, что зоны данного стиля могут прикрепляться только к зонам
того же стиля. Эта процедура удобна для работы с приложениями Building Systems,
если требуется сформировать зоны "ОВК" и "Освещение", но не допускается
прикрепление зоны одного типа к зоне другого типа.

Подробную информацию см. в разделе

Ограничение содержимого зоны на основе

стиля зоны

на стр. 3394.

В свойствах зоны можно ограничить тип объектов, прикрепляемых к зоне, разрешив
только помещения или только зоны. Подробную информацию см. в разделе

Изменение правил для прикрепления содержимого к зоне

на стр. 3383.

При прикреплении зоны к другой зоне она прикрепляется к первой зоне как
вложенная зона (субзона).

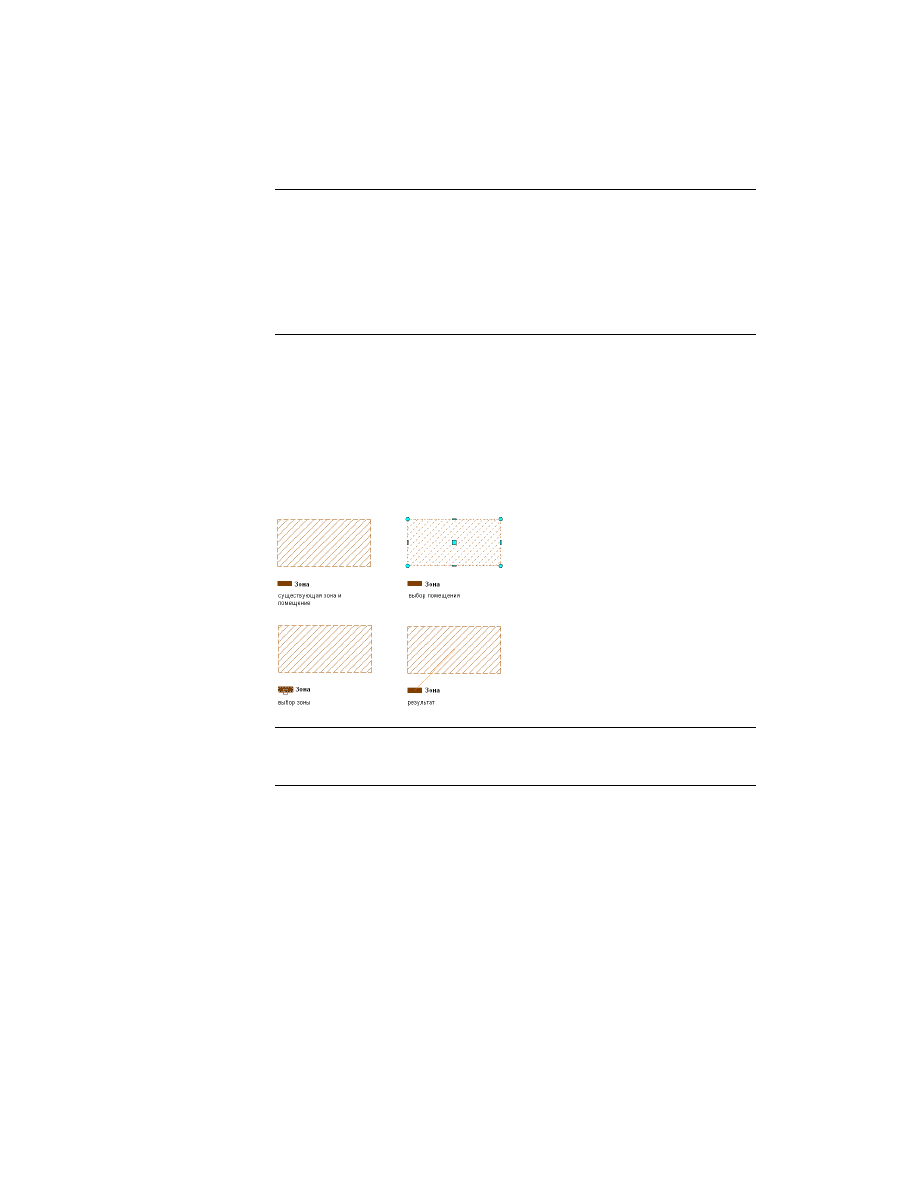

Выберите зону, к которой требуется прикрепить помещение или зону.

Прикрепите помещение или зону к выбранной зоне одним из следующих
способов:

■

Нажмите ручку добавления (со знаком "плюс") у зоны и выберите
помещения и зоны, которые следует прикрепить.

■

Щелкните на вкладке "Зона"

➤

панели

"Редактирование"

➤

"Присоединить"

Нажмите клавишу ENTER.

Отсоединение от зон помещений или зон

Данная процедура позволяет отсоединять помещения и зоны от некоторой зоны.

Можно отсоединять только непосредственно прикрепленные помещения или зоны.

3380 | Глава 39 Помещения

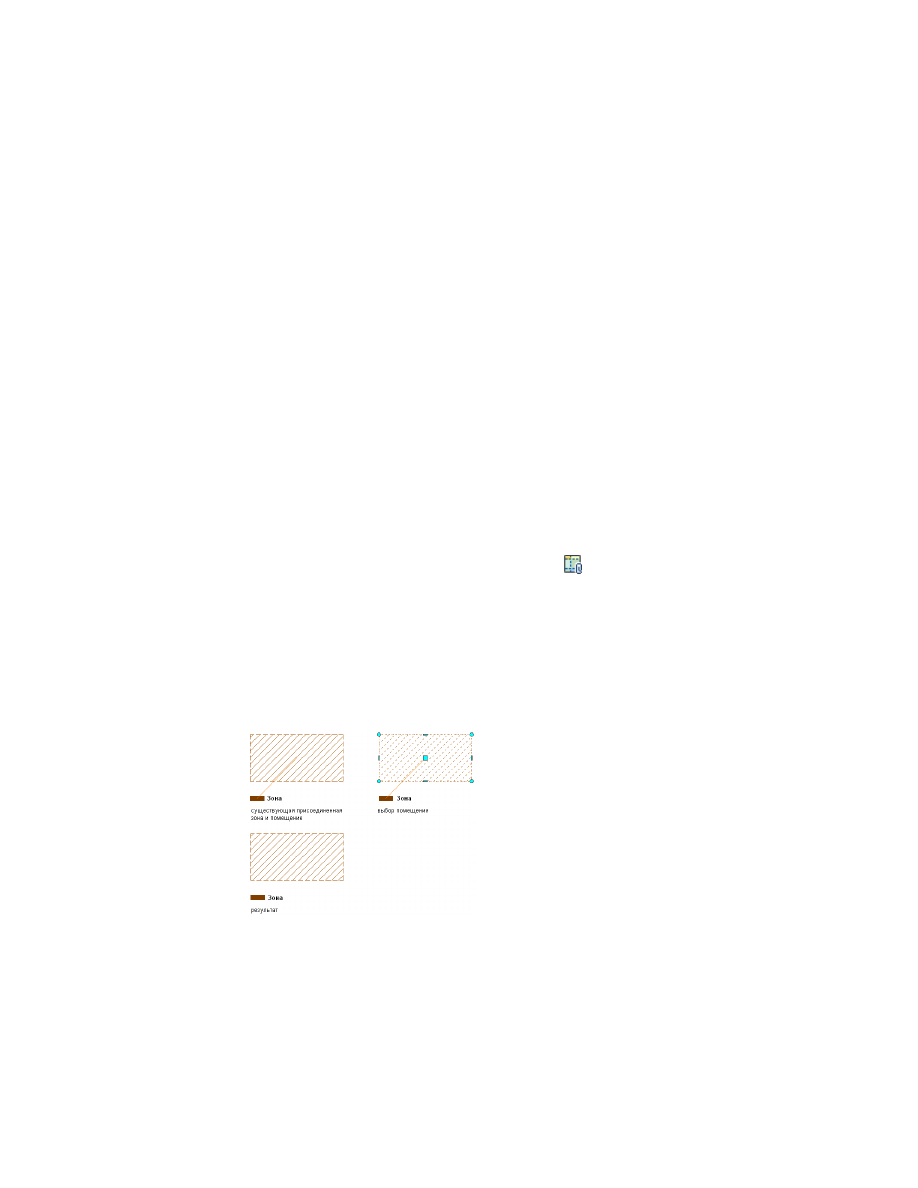

Выберите зону, от которой требуется отсоединить помещение или зону.

Отсоедините помещение или зону одним из следующих способов:

■

Нажмите ручку отсоединения (со знаком "минус") на
соединительной линии с прикрепленным помещением или зоной.

■

Щелкните на вкладке "Зона"

➤

панели

"Редактирование"

➤

"Отключить"

. После этого выберите

помещение или зону, которую требуется отсоединить от зоны, и
нажмите клавишу

ENTER

Выбор помещений и зон, прикрепленных к зоне

Данная процедура позволяет выбирать помещения и зоны, прикрепленные к зоне.

Выберите зону, к которой прикреплены зоны или помещения.

Щелкните на вкладке "Зона"

➤

панели "Редактирование"

➤

"Выбрать

присоединенные"

На чертеже выбираются помещения и зоны, прикрепленные к данной
зоне.

ПРИМЕЧАНИЕ

Помещения и зоны, находящиеся во внешней ссылке,

выделяются, но не выбираются.

Редактирование зон

Можно использовать любой из следующих способов изменения свойств зоны для
управления допустимым содержимым зоны, типами производимых расчетов и
применяемыми операциями пересчета:

■

Изменение параметров зоны на палитре свойств.

■

Выбор команд редактирования из контекстного меню выбранной зоны.

Переименование зоны

Данная процедура позволяет переименовать зону.

Выбор помещений и зон, прикрепленных к зоне | 3381

Если к стилю зоны прикреплено описание списка, можно выбрать имя из списка.
Описание списка может быть строгим и допускать только выбор имен из списка, а
может разрешать ввод любого имени. Подробную информацию см. в разделе

Описания списков

на стр. 3360.

Дважды щелкните кнопку мыши на зоне, которую требуется
переименовать.

На палитре свойств разверните "Основные", а затем - "Общие".

Для поля "Имя" выполните одну из следующих операций:

■

Выберите имя из списка.

■

Введите имя.

Изменение стиля зоны

Данная процедура позволяет изменить стиль, связанный с зоной. Стили зон содержат
информацию о допустимом содержимом зоны и отображении зоны и прикрепленных
к ней зон и помещений. Здесь также можно добавить классификацию. Информацию
об определении стиля зоны см. в разделе

Стили зон

на стр. 3391.

Выберите одну или несколько зон и дважды щелкните кнопку мыши
на одной из них.

Разверните "Основные", а затем - "Общие".

Выберите новый стиль зоны.

При смене стиля зоны у нового стиля зоны может быть другое описание списка имен.
В этом случае имя зоны может взаимодействовать с новым описанием списка
следующими способами:

■

Существующее имя зоны входит и в новое описание списка. В этом случае
изменения имени зоны не происходит.

■

Существующее имя зоны не входит в новое описание списка, но описание списка
позволяет отдельным именам не совпадать с указанными в списке. В этом случае
существующее имя зоны сохраняется как нестандартное имя.

■

Существующее имя зоны не входит в новое описание списка, и описание списка
не позволяет отдельным именам не совпадать с указанными в списке. В этом
случае существующее имя зоны удаляется, а имя зоне по умолчанию назначается
по первой записи в новом описании списка.

Дополнительные сведения об определениях списка см. в разделе

Описания списков

на стр. 3360.

3382 | Глава 39 Помещения

Изменение смещения границы зоны

Данная процедура позволяет переопределить смещение границы зоны от
прикрепленных к ней помещений.

Граница зоны - это граница вокруг помещения, прикрепленного к зоне. Она помогает
отобразить связи между помещениями и зонами. Можно использовать ее вместе с
соединительной линией зоны или вместо нее. Информацию об отображении и
скрытии соединительной линии зоны и границы зоны см. в разделе

Задания свойств

слоя, цвета и типа линий для стиля зоны

на стр. 3396.

Смещение границы зоны, равное 0 (слева), и с ненулевым значением (справа)

Если задать 0 для смещения границы зоны, граница прочерчивается поверх базовой
границы помещения. В зависимости от порядка прорисовки может оказаться, что
граница зоны не видна, так как она находится под базовой границей помещения.
Чтобы не допустить этого, задавайте значение смещения больше 0.

Выберите одну или несколько зон и дважды щелкните кнопку мыши
на одной из них.

Разверните "Размеры".

Для параметра "Смещение границы зоны" введите требуемое смещение
от базовой границы прикрепленных помещений.

СОВЕТ

Если граница зоны не отображается, возможно, не

активизирован экранный компонент границы зоны в ее стиле.
Подробную информацию см. в разделе

Задания свойств слоя, цвета

и типа линий для стиля зоны

на стр. 3396.

Изменение правил для прикрепления содержимого к зоне

Данная процедура позволяет переназначить допустимое содержимое зоны и
прикреплять к ней только помещения, только зоны или оба типа объектов.

Изменение смещения границы зоны | 3383

ПРИМЕЧАНИЕ

Дополнительные ограничения содержимого могут быть заданы в

стиле зоны. Подробную информацию см. в разделе

Ограничение содержимого

зоны на основе стиля зоны

на стр. 3394.

Выберите одну или несколько зон и дважды щелкните кнопку мыши
на одной из них.

Разверните "Содержимое".

Определите допустимое содержимое зоны:

то...

Если требуется…

выберите "Да" для параметра "Мо-
жет содержать помещения".

разрешить прикрепление к зоне
помещений,

выберите "Да" для параметра "Мо-
жет содержать зоны".

разрешить прикрепление к зоне
других зон,

Изменение рассчитываемых величин зоны

Данная процедура позволяет изменить тип расчетов (площади, периметра или обоих
параметров), которые должны проводиться для помещений, прикрепленных к зоне.

При создании зон на основе шаблона зоны, рассчитываемые величины для каждой
зоны определяются шаблоном зоны. Подробную информацию см. в разделе

Шаблоны

зон

на стр. 3404.

Выберите одну или несколько зон и дважды щелкните кнопку мыши
на одной из них.

Разверните "Расчет".

Выберите типы рассчитываемых величин для данной зоны:

то...

Если требуется…

выберите "Да" для параметра "Рас-
чет площади".

рассчитывать значения базовой
площади прикрепленных помеще-
ний,

выберите "Да" для параметра "Рас-
чет периметра".

рассчитывать значения базового
периметра прикрепленных помеще-
ний,

Нажмите "Закрыть".

3384 | Глава 39 Помещения

Изменение операций пересчета для зоны

Данная процедура позволяет добавлять, удалять или сортировать операции пересчета,
предназначенные для зоны.

По умолчанию операция пересчета применяется только к базовой площади и базовому
периметру помещений, прикрепленных к зоне. Для применения операции пересчета
к границе в чистоте, полезной или общей границе прикрепленного помещения
требуется создать и применить описание набора характеристик, в котором бы
содержались свойства для значений учитываемой площади и периметра, относящихся
к упомянутым 3 границам. Подробную информацию см. в разделе

Наборы

характеристик

на стр. 4115

Информацию о создании операций пересчета см. в разделе

Операции пересчета

на

стр. 3417.

Выберите зоны, в которые требуется внести изменения, и дважды
щелкните кнопку мыши на одной из них.

Разверните "Основные", а затем - "Общие".

Нажмите кнопку мыши в поле операций пересчета.

ПРИМЕЧАНИЕ

Этот параметр можно редактировать для нескольких

зон, только в том случае, если для зон включены одни и те же
пересчеты в том же порядке.

Включите или отключите операции пересчета:

то …

Если требуется...

в поле "Доступно" выберите необхо-
димую учетную формулу и нажмите

кнопку

включить учетную формулу,

в поле "Включено" выберите необ-
ходимую учетную формулу и нажми-

те кнопку

отключить учетную формулу,

в поле "Включено" выберите учет-
ную формулу, которую требуется

изменить порядок включенных
учетных формул,

переместить в иное положение. Для
перемещения формулы вверх по

списку нажмите кнопку

, а для

Изменение операций пересчета для зоны | 3385

то …

Если требуется...

перемещения вниз по списку -

кнопку

Нажмите "OK".

Установка порядка структур зон

Данная процедура позволяет сортировать зоны в соответствии с их иерархией, если
имеется сложная структура зон со многими уровнями и становится трудным
разбираться с иерархией зон. Для сортировки зон в соответствии с их положением
в иерархии AutoCAD Architecture предлагает воспользоваться удобной командой.

Установка порядка структуры зон

Выберите верхний узел структуры зоны для сортировки.

Щелкните на вкладке "Зона"

➤

панели "Редактирование"

➤

"Компоновка

зон"

Задайте вертикальное (между столбцами) и горизонтальное (между
рядами) расстояние между элементами структуры зон и нажмите
клавишу

ENTER

3386 | Глава 39 Помещения

Создание полилиний из зон

Данная процедура позволяет создавать из зон полилинии в следующих ситуациях:

■

Экспорт плана этажа в приложение, которое может обрабатывать только
полилинии.

■

Потребность в контуре помещения для других операций.

Создание полилиний из зон

После преобразования помещений в полилинии можно снова преобразовать их в
помещения, как описано в разделе

Преобразование в помещения полилиний,

профилей и контуров объектов

на стр. 3230.

ПРИМЕЧАНИЕ

При смещении границы в чистоте, полезной и общей границ от

общей границы полилиния создается для каждой границы.

Выберите зону, содержащую помещения, для преобразования в
полилинии.

Щелкните на вкладке "Зона"

➤

панели "Редактирование"

➤

"Создать

полилинию"

Укажите источник для полилиний:

■

Для создания полилиний только из непосредственно прикрепленных
помещений введите в командной строке

(Непосредственно

прикрепленные помещения).

Создание полилиний из зон | 3387

■

Для создания полилиний изо всех прикрепленных помещений,
независимо от того, прикреплены ли они непосредственно или через
вложенные зоны, нажмите клавишу

ENTER

Полилинии создаются поверх указанных помещений. Их можно
редактировать так же, как любую другую полилинию.

СОВЕТ

Когда полилинии располагаются поверх помещений, возникают трудности

в выборе помещения без полилинии. Попробуйте выполнить одну из следующих
операций:

■

При нажатой клавише

CTRL

щелкните границу. Продолжайте нажимать, пока не

помещение не будет выделено.

■

Если отображается штриховка помещения, нажмите кнопку мыши на штриховке.

■

Введите в командной строке

бвыбор

и отфильтруйте помещения.

Настройка дополнительных графических свойств зоны

Данная процедура позволяет задать для зоны стиль текста, размер обозначения зоны
и стрелку соединительной линии зоны. В дополнительных свойствах можно также
указать, для каких помещений будет использоваться штриховка зоны (только для
непосредственно прикрепленных помещений или также для помещений,
прикрепленных через субзоны).

Дважды щелкните зону.

Перейдите на вкладку "Отображение" палитры свойств.

Убедитесь, что в категории "Общие" для компонента "Отображение"
выбрано значение *НЕТ*.

Для параметра "Управление отображением" выберите значение "Этот
объект".

ПРИМЕЧАНИЕ

Чтобы применить внесённые изменения ко всем зонам

на чертеже, выберите "Стандартный параметр чертежа". Если
требуется применить изменения ко всем зонам с данным стилем,
выберите "Стиль зоны:<имя стиля>". Дополнительные сведения о
стилях см. в разделе

Стили зон

на стр. 3391.

Убедитесь в том, что параметр "Экранное представление" имеет
требуемое значение.

3388 | Глава 39 Помещения

При необходимости раскройте "Графические свойства
объектов"

➤

"Дополнительные".

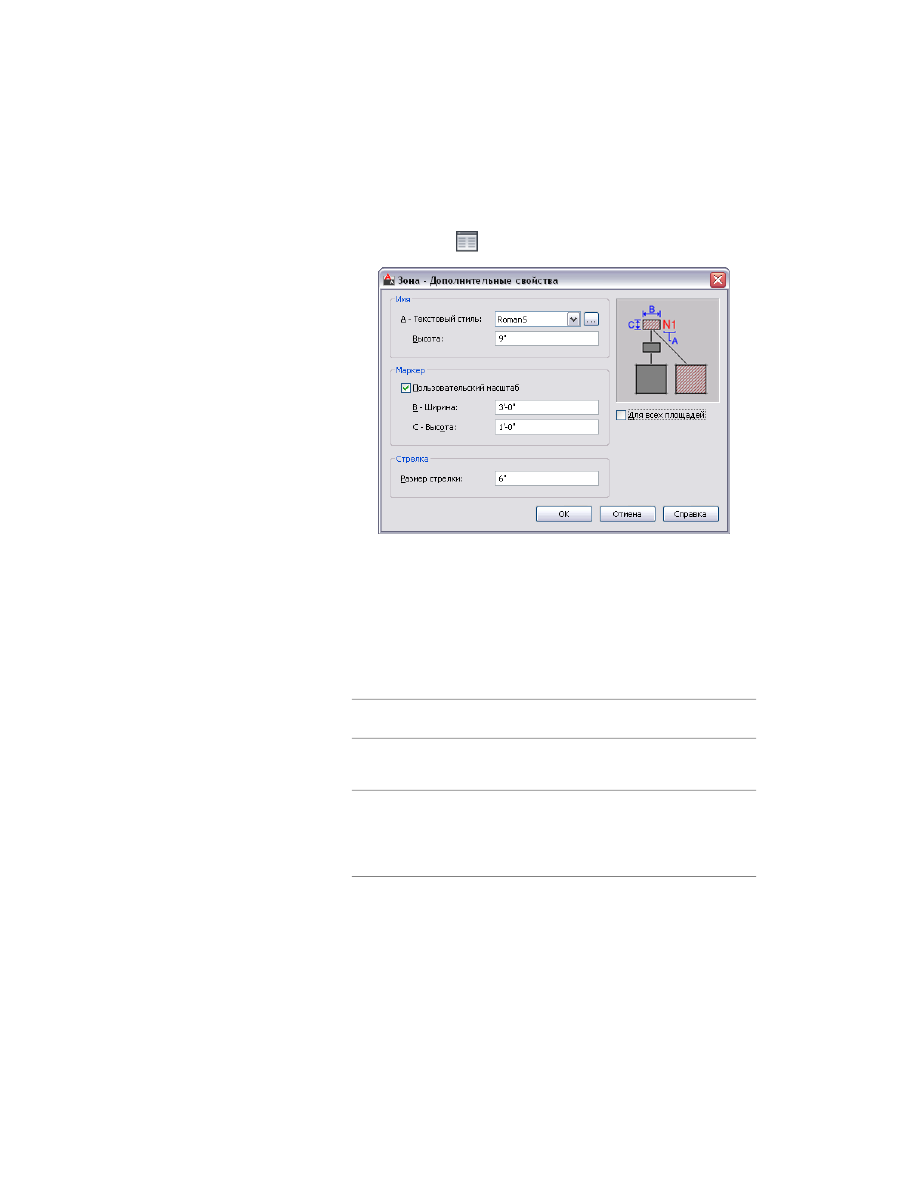

Щелкните значок

(Дополнительные свойства).

В блоке "Имя" в поле "Стиль текста" выберите в раскрывающемся списке
стиль отображения имени зоны или нажмите кнопку рядом с ним и
создайте новый стиль текста (он будет добавлен в список). Подробную
информацию см. в разделе "Диалоговое окно "Текстовый стиль" в
справочной системе AutoCAD.

Введите требуемое значение параметра "Высота".

В блоке "Обозначение" укажите, нужно ли использовать
пользовательский масштаб обозначения зоны.

то...

Если требуется отобразить обо-
значение...

снимите флажок "Пользовательский
масштаб"

в масштабе 1/50 относительно раз-
мера экрана

установите флажок "Пользователь-
ский масштаб" и укажите соответ-

в другом масштабе

ствующие значения в полях "Шири-
на" и "Высота".

В блоке "Стрелка" выберите нужный размер стрелки.

Настройка дополнительных графических свойств зоны | 3389

Укажите, для каких помещений должна использоваться штриховка
данной зоны:

то...

Если требуется...

удалите флажок "Для всех помеще-
ний".

использовать штриховку зоны
только для непосредственно при-
крепленных помещений,

установите флажок "Для всех поме-
щений".

использовать штриховку зоны для
всех непосредственно прикреплен-
ных помещений и всех помещений,
прикрепленных через другую зону,

Нажмите "OK".

Этот параметр можно также настроить с помощью контекстного меню зоны:

Выберите зону, щелкните правой кнопкой и выберите пункт "Изменить
экранное представление".

В открывшемся диалоговом окне выберите вкладку "Графические
свойства".

Текущее экранное представление отмечено полужирным шрифтом.

Выберите экранное представление, в котором требуется отобразить
внесенные изменения, и установите флажок "Переопределение объекта".

Если флажок уже установлен, щелкните значок

в правом верхнем

углу вкладки.

В диалоговом окне "Графические свойства" перейдите на вкладку
"Прочие" и настройте необходимые параметры.

Дважды нажмите "OK".

Присоединение к зоне гиперссылок, примечаний или
файлов

Данная процедура позволяет прикреплять к зоне гиперссылки, примечания или
файлы.

Дважды щелкните кнопку мыши на зоне, к которой требуется
присоединить информацию.

Перейдите на вкладку "Расширенные данные".

3390 | Глава 39 Помещения

Для добавления гиперссылки нажмите кнопку мыши в поле
"Гиперссылка" и определите ссылку.

Более подробную информацию о процедуре добавления гиперссылок
см. в разделе "Добавление гиперссылок к чертежу" в справочной системе
AutoCAD.

Нажмите кнопку параметра "Примечания" и добавьте примечание.
Затем нажмите "OK".

Нажмите "Справочные документы".

Присоедините или отсоедините файлы ссылок:

то...

Если требуется...

нажмите кнопку

, выберите

файл и нажмите "Открыть".

присоединить файл ссылок,

введите текст в поле "Описание".

отредактировать описание файла
ссылок,

для запуска приложения, позволяю-
щего редактировать файл, дважды
щелкните на его имени.

отредактировать файл ссылок,

выберите имя файла и нажмите

кнопку

отсоединить файл ссылок,

Нажмите "OK".

Стили зон

Стиль зоны может использоваться для управления отображением объекта зоны,
соединительных линий зон и помещений, границы зоны и штриховки зоны. При
добавлении к зоне штриховки она отображается и у помещений, прикрепленных к
зоне, отражая их взаимосвязь.

Стили зон можно использовать для создания зон с разными экранными свойствами
для конструкционных помещений, арендуемых комнат, помещений проезжей части
или других типов помещений. Например, может потребоваться прочертить и
заштриховать все помещения в конструкционной зоне, создать зону проезжей части,
отображаемую синим цветом со сплошной заливкой, и так далее.

Стили зон | 3391

Жилые площади и конструкционные помещения различных стилей

Свойства в стиле зоны могут использоваться и для установки ограничений для
содержимого зон.

Зоны весьма полезны для определения того, что требуется, а что не требуется
включать в процедуру учета помещений.

Создание стиля зоны

Данная процедура позволяет создать стиль зоны. Можно начать с использования
стиля по умолчанию или скопировать существующий стиль и использовать его в
качестве шаблона. После этого можно отредактировать свойства стиля таким образом,
чтобы они удовлетворяли требованиям проекта.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Объекты документации", а затем - "Стили зоны".

Создайте новый стиль зоны:

то...

Если требуется...

Щелкните правой кнопкой на узле
"Стили зоны" и выберите "Создать".

создать новый стиль со свойствами
по умолчанию,

щелкните правой кнопкой на стиле
зоны, который требуется скопиро-

создать новый стиль на основе суще-
ствующего,

вать, и выберите из контекстного
меню "Копировать". Щелкните пра-
вой кнопкой, а затем выберите
"Вставить".

Введите название для нового стиля зоны и нажмите клавишу

ENTER

3392 | Глава 39 Помещения

Отредактируйте свойства стиля для нового стиля зоны:

то...

Если требуется...

перейдите на вкладку "Общие" и
введите описание.

ввести описание стиля,

см.

Прикрепление к стилю зоны

описания списка

на стр. 3393

добавить к стилю описание списка,

см.

Ограничение содержимого зоны

на основе стиля зоны

на стр. 3394.

ограничить в стиле допустимое со-
держимое,

см.

Назначение классификации для

стиля зоны

на стр. 3395.

добавить классификации к стилю,

см.

Назначение графических

свойств в стиле зоны

на стр. 3395.

изменить экранные параметры зо-
ны,

см.

Присоединение примечаний или

файлов к стилю зоны

на стр. 3401

добавить примечания, файлы или
документы к стилю,

Если требуется назначить стиль для инструмента зоны, перетащите
стиль из Диспетчера стилей на палитру инструментов.

В дальнейшем можно переименовать инструмент и указать для него
другие свойства, как описано в разделе

Создание инструмента зоны

на

стр. 3374.

Нажмите "ОК".

Прикрепление к стилю зоны описания списка

Данная процедура позволяет прикрепить описание списка к стилю зоны, так что
зоны, использующие данный стиль, будут именоваться в соответствии с
пользовательским списком имен. Описания списков можно создавать в соответствии
с государственными стандартами, стандартами организации или другими схемами
систематизации. Информацию о создании описаний списков см. в разделе

Описания

списков

на стр. 3360.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты", а затем - "Стили зоны".

Прикрепление к стилю зоны описания списка | 3393

Выберите стиль зоны, который требуется изменить.

Перейдите на вкладку "Правила проектирования".

В поле "Имена зон" выберите описание списка из раскрывающегося
списка.

ПРИМЕЧАНИЕ

В нем будут отображаться только те описания списков,

которые подходят к именам зон. Подробную информацию см. в
разделе

Задание назначения для описания списка

на стр. 3362.

Нажмите "OK".

Ограничение содержимого зоны на основе стиля зоны

Можно установить ограничение содержимого зон, основываясь на стиле зоны.
Ограничения содержимого позволяют гарантировать формирование только
допустимых структур зон.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты", а затем - "Стили зоны".

Выберите стиль зоны, который требуется изменить.

Перейдите на вкладку "Правила проектирования".

В разделе "Исключительность" выберите один или оба предлагаемых
варианта значений:

■

"Помещение исключительного использования": помещения могут
прикрепляться только к одной зоне данного стиля. Это удобно для
зон, которые представляют собой группы реальных помещений,
например, стиль зоны для квартир. В данном случае требуется
воспрепятствовать прикреплению отдельных помещений к
нескольким зонам данного стиля и их многократному учету.
При прикреплении помещения ко второй зоне одного и того же
стиля оно отсоединяется от первой зоны.

■

"Зона исключительного использования": можно указать, что зоны
данного стиля могут прикрепляться только к другим зонам того же
стиля. Это удобно для работы с приложениями Building Systems, в
которых может потребоваться сформировать зоны "ОВК"
(отопления, вентиляции, кондиционирования) и "Освещение" и
гарантировать, что зона ОВК сможет прикрепляться только к другой
зоне ОВК, а зона освещения - только к другой зоне освещения.

3394 | Глава 39 Помещения

При попытка прикрепить зону такого стиля к зоне другого стиля
связь не создается, а в командной строке выдается сообщение об
ошибке.

ВНИМАНИЕ

Ограничения на содержимое зон соблюдаются во

внешних ссылках.

Нажмите "OK".

Назначение классификации для стиля зоны

Данная процедура позволяет задавать классификации для любого описания
классификации, применяющегося к стилю зоны.

Дополнительные сведения о создании и применении описаний классификаций см.
в разделе

Определения классификации

на стр. 4169.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты", а затем - "Стили зоны".

Выберите стиль зоны, который требуется изменить.

Перейдите на вкладку "Классификации".

По умолчанию для классификаций всех описаний классификаций задано
значение "Неопределенная". Отсутствие описаний классификаций в
списке означает то, что к стилям зон не применимо ни одно из них.

Для каждого описания классификации выберите ту классификацию,
которую требуется применить к текущему стилю зоны.

Нажмите "OK".

Назначение графических свойств в стиле зоны

Имеется возможность изменения в стиле зоны отображения зоны и прикрепленных
к ней помещений.

Назначение классификации для стиля зоны | 3395

Задания свойств слоя, цвета и типа линий для стиля зоны

Эти графические свойства могут быть заданы в стиле для следующих экранных
компонентов:

Экранные компоненты на видах в
плане

Описание

Компонент

Граница вокруг любых помещений, прикреп-
ленных к зоне

Граница зоны

Компонент штриховки обозначения зоны
и любых помещений, связанных с зоной.

Штриховка

Штриховка зоны прочерчивается поверх
штриховки помещений, если обе видимы.

Текстовое обозначение зоны

Имя

Символьное обозначение зоны

Обозначение

Соединительная линия между зоной и лю-
быми прикрепленными зонами

Соединительная линия зоны

Соединительная линия между зоной и лю-
быми прикрепленными помещениями

Соединительная линия для помещения

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты", а затем - "Стили зоны".

Выберите стиль зоны, который требуется изменить.

3396 | Глава 39 Помещения

Перейдите на вкладку "Графические свойства".

Выберите экранное представление, в котором должны отразиться
изменения, и выберите "Переопределение стиля".

Перейдите на вкладку "Слой/Цвет/Тип линий".

Выберите компонент зоны, который требуется изменить, и измените
значения следующих параметров:

■

Видимость

■

Слой

■

Цвет

■

Тип линий/Вес линий/Масштаб типа линий

■

Стиль печати

Нажмите "OK".

Назначение штриховки в стиле зоны

Данная процедура позволяет задать параметры штриховки стиля зоны. Заданная
штриховка применяется к обозначению зоны и ко всем помещениям, прикрепленным
к зоне, позволяя с легкостью распознавать структуру на чертеже, в котором имеется
много помещений и зон. Штриховка также важна, если требуется создать легенду
обозначений на основе зоны.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты", а затем - "Стили зоны".

Выберите стиль зоны, который требуется изменить.

Перейдите на вкладку "Графические свойства".

Выберите экранное представление, в которое нужно внести изменения,
и нажмите "Переопределение стиля".

При необходимости нажмите

Перейдите на вкладку "Штриховка".

Выберите компонент и нажмите кнопку мыши в поле "По образцу".

Назначение графических свойств в стиле зоны | 3397

Выберите штриховку для компонента:

то...

Если требуется...

выберите для параметра "Тип" зна-
чение "Стандартный", а затем выбе-
рите образец.

выбрать образец штриховки, имею-
щийся в программе,

укажите для параметра "Тип" значе-
ние "Пользовательский" и введите

выбрать пользовательский образец,

имя пользовательского образца.
При необходимости нажмите "Об-
зор" и найдите папку с файлом
пользовательского образца.

выберите значение "Из линий" для
параметра "Тип" и удалите флажок
опции "Крест-накрест".

выбрать штриховку в одну сторону,

выберите значение "Из линий" для
параметра "Тип" и установите фла-
жок опции "Крест-накрест".

выбрать штриховку в обе стороны,

задайте для параметра "Тип" значе-
ние "Заливка".

выбрать сплошную заливку,

Нажмите "ОК".

Нажмите кнопку мыши в поле "Масштаб" и введите значение,
определяющее способ повторения выбранного образца.

Выберите "Угол" и введите угол наклона штриховки выбранного образца.

Выберите "Ориентация" и укажите ориентацию штриховки:

то ...

Если требуется...

выберите значение "Объект".

ориентировать штриховку по объек-
ту, независимо от его поворота,

выберите "Глобально".

ориентировать штриховку в миро-
вой системе координат,

Дважды нажмите "ОК".

3398 | Глава 39 Помещения

Распространение штриховки зоны на разные уровни
прикрепленных помещений

Данная процедура позволяет задать, до какого уровня прикрепленных помещений
должна применяться штриховка зоны.

Штриховка зоны может распространяться только на непосредственно прикрепленные
помещения или же на все помещения, прикрепленные напрямую или опосредованно
через вложенные зоны.

Распространение штриховки зоны на все прикрепленные помещения (вверху) или только
на непосредственно прикрепленные помещения (внизу)

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты", а затем - "Стили зоны".

Выберите стиль зоны, который требуется изменить.

Перейдите на вкладку "Графические свойства".

Выберите экранное представление, в которое нужно внести изменения,
и нажмите "Переопределение стиля".

При необходимости нажмите

Перейдите на вкладку "Прочие".

Назначение графических свойств в стиле зоны | 3399

Укажите, для каких помещений должна использоваться штриховка
зоны (только для непосредственно прикрепленных помещений или
для всех помещений).

то...

Если требуется...

удалите флажок "Для всех помеще-
ний".

использовать штриховку зоны
только для непосредственно при-
крепленных помещений,

установите флажок "Для всех поме-
щений".

Нажмите "OK".

Назначение текстового стиля, размера обозначения и
стрелки в стиле зоны

Данная процедура позволяет задать для зоны текстовый стиль, размер обозначения
зоны и стрелку соединительной линии зоны.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты", а затем - "Стили зоны".

Выберите стиль зоны, который требуется изменить.

Перейдите на вкладку "Графические свойства".

Выберите экранное представление, в которое нужно внести изменения,
и нажмите "Переопределение стиля".

При необходимости нажмите

Перейдите на вкладку "Прочие".

Измените ширину и высоту обозначения зоны, установив флажок
"Пользовательский масштаб" и введя ширину и высоту.

3400 | Глава 39 Помещения

AutoCAD Architecture 2011. Руководство пользователя (глава 36-40) - часть 10
