AutoCAD Architecture 2011. Руководство пользователя (глава 36-40)

выдавленные 3D помещения имеют ассоциативную связь только с объектами вида
сверху в направлениях X и Y. Высота равна 0 или пользовательской высоте
выдавливания. 3D помещение произвольной формы имеет ассоциативную связь с
объектами, ограничивающими его во всех 3 пространственных измерениях.

Помещения могут иметь ассоциативную связь с самыми различными 3D объектами
и линиями. Список допустимых объектов границ см. в разделе

Допустимые объекты

границ для ассоциативных помещений

на стр. 3177.

Внешние ссылки

Помещение может иметь ассоциативную связь с объектами границ во внешних
ссылках. При изменении объектов границ во внешней ссылке помещение в главном
чертеже также изменяется. Напротив, помещения, которые были сформированы во
внешней ссылке, не взаимодействуют с объектами границ в главном чертеже.

Объекты границ ассоциативных помещений

Ассоциативные помещения ограничиваются другими объектами. Чтобы объект
можно было использовать в качестве границы помещения, он должен удовлетворять
определенным требованиям:

■

Он должен быть объектом, допустимым в качестве границы ассоциативных
помещений. Полный список представлен в разделе

Допустимые объекты границ

для ассоциативных помещений

на стр. 3177.

■

Параметр "Границы помещений" для данного объекта должен иметь значение
"Да". Подробную информацию см. в разделе

Задание свойства "Границы

помещений" для объектов границ

на стр. 3184.

Допустимые объекты границ для ассоциативных
помещений

В таблице ниже перечислены объекты, которые можно использовать в качестве
границ ассоциативных помещений. Для 2D помещений, выдавленных 3D помещений
и 3D помещений произвольной формы могут использоваться различные объекты
границ. 3D помещения произвольной формы должны ограничиваться трехмерными
геометрическими объектами; 2D помещения и выдавленные 3D помещения могут
также ограничиваться двумерными линиями.

Свойство "Границы помещений" для объекта границ должно иметь значение "Да" —
только в таком случае на его основе можно будет сформировать помещение. Доступ

Объекты границ ассоциативных помещений | 3177

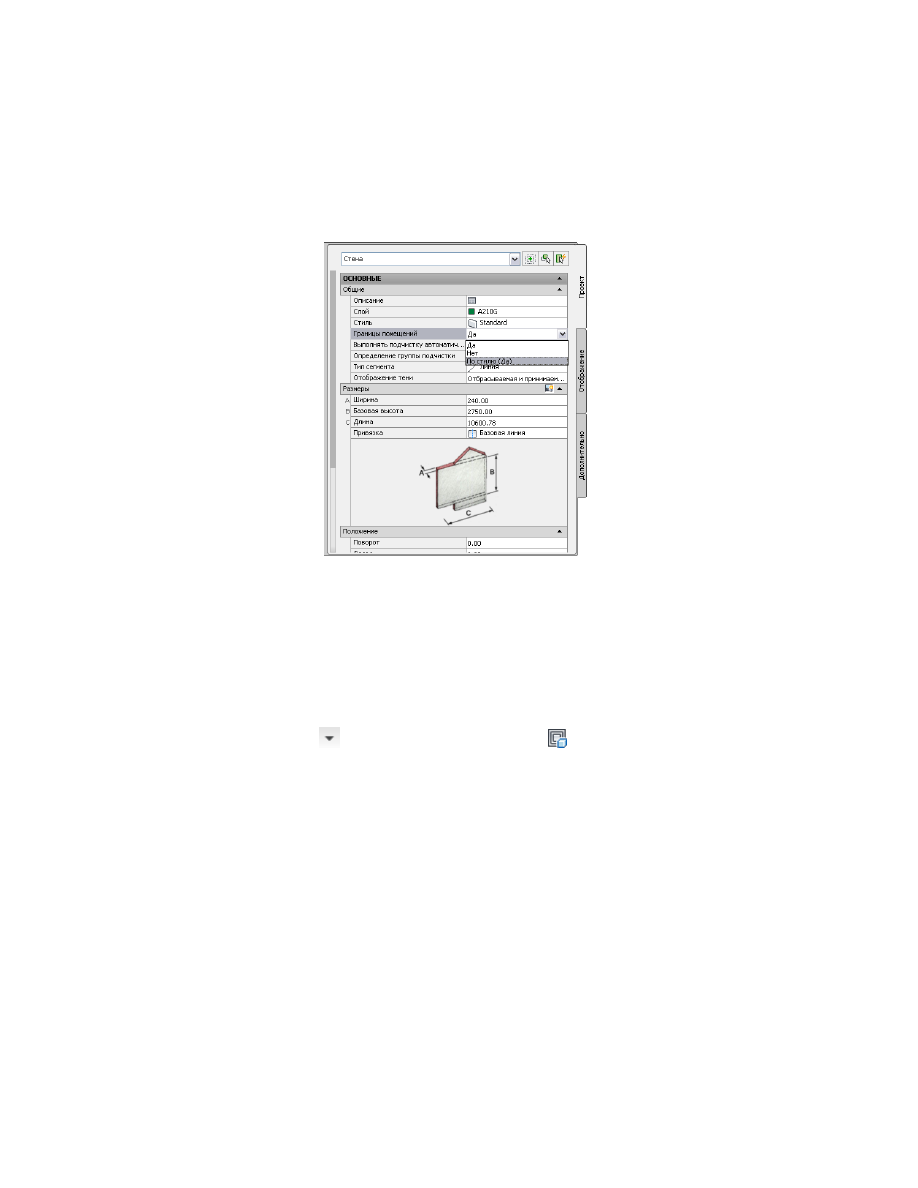

к свойству "Границы помещений" выполняется с палитры свойств. Если для объекта
используется стиль, свойство "Границы помещений" можно также задать в стиле.
Значение, устанавливаемое по умолчанию для данного свойства, зависит от типа
объекта. Для таких объектов как "Стена", "Навесная стена" свойство "Границы
помещений" по умолчанию имеет значение "Да". Для других объектов, таких как
несущие элементы и линии, это свойство по умолчанию имеет значение "Нет". Можно
установить для него значение, необходимое для формирования помещений (см.
раздел

Задание свойства "Границы помещений" для объектов границ

на стр. 3184).

ВНИМАНИЕ

Объекты, назначенные границами ассоциативных помещений и

перенесенные на замороженный или скрытый слой, все равно участвуют в
формировании ассоциативных помещений. Помещения можно формировать на
основе невидимых объектов границ. Для этого нужно, проверив параметры слоя,
снять с него при необходимости пометку "Замороженный" или "Скрытый".

В таблице ниже перечислены допустимые объекты границ для 2D помещений,
выдавленных 3D помещений и 3D помещений произвольной формы, а также указаны
значения параметра "Границы помещений", используемые по умолчанию при
добавлении соответствующего объекта на чертеж:

Заданное
по умол-
чанию
значение
парамет-
ра "Грани-
цы поме-
щений"

Объекты
границ для
2D помеще-
ний и вы-
давленных
3D помеще-
ний

Объекты границ для 3D помещений произволь-
ной формы

Объ-
ект

Да (По
стилю)

Да

Да
3D помещение произвольной формы создается на
основе грани тела стены (по базовой кривой).

Сте-
на

ПРИМЕЧАНИЕ

Если при помощи модификатора со-

здается отверстие или зазор в стене, зазор может не
учитываться при формировании помещения, если
максимальное значение размера зазора (см.

Опреде-

ление максимального размера зазора для ассоциа-
тивных помещений

на стр. 3201) больше ширины от-

верстия.

В геометрию сформированного помещения включа-
ются модификаторы плана, тела-модификаторы, вы-
резающие элементы, профильные компоненты, тор-
цы и торцы проемов.

3178 | Глава 39 Помещения

Заданное
по умол-
чанию
значение
парамет-
ра "Грани-
цы поме-
щений"

Объекты
границ для
2D помеще-
ний и вы-
давленных
3D помеще-
ний

Объекты границ для 3D помещений произволь-
ной формы

Объ-
ект

Да (По
стилю)

Да

Да
3D помещение произвольной формы ограничивается
телом навесной стены.

На-
вес-
ная

В геометрию сформированного помещения включа-
ются вырезающие элементы, линия крыши, подошва
и профили каркаса.

сте-
на/Сте-
но-

ПРИМЕЧАНИЕ

Ячейки и проемы, создаваемые в на-

весной стене при помощи модификаторов поверхно-
стей, не влияют на формирование помещения. Они
игнорируются, и помещение формируется, как и в
случае замкнутой навесной стены.

вой
блок

Да ("По
стилю")

Да

Да
3D помещение произвольной формы создается на
основе грани каркаса (по базовой кривой).

Двер-
ная и
окон-

В геометрию сформированной границы помещения
включаются вырезающие элементы и профили кар-
каса.

ная
сбор-
ка

ПРИМЕЧАНИЕ

Ячейки и проемы, создаваемые в

дверной или оконной сборке при помощи модифи-
каторов, не влияют на формирование помещения.
Они игнорируются, и помещение формируется, как
и в случае замкнутой сборки.

Дверь
или окно:

Да

ПРИМЕЧАНИЕ

Если дверь, окно или проем закреп-

лены в стене, для них используется значение пара-
метра "Границы объектов", установленное для стены.

Две-
ри/ок-
на/про-
емы

Да ("По
стилю")
Проем:
Да

Кроме того, от формы проема зависят проемы в по-
верхностях созданного помещения произвольной
формы.

Объекты границ ассоциативных помещений | 3179

Заданное
по умол-
чанию
значение
парамет-
ра "Грани-
цы поме-
щений"

Объекты
границ для
2D помеще-
ний и вы-
давленных
3D помеще-
ний

Объекты границ для 3D помещений произволь-
ной формы

Объ-
ект

Нет ("По
стилю")

Да
2D помеще-
ние и вы-

Да
3D помещение произвольной формы создается на
основе грани тела формообразующего элемента.

Фор-
мооб-
разу-

давленное

ю-

3D помеще-

щий

ние созда-

эле-
мент

ются на
основе гра-
ни тела
формообра-
зующего
элемента
по его
основанию.

Да

Нет

Да
3D помещение произвольной формы создается на
основе грани тела крыши.

Кры-
ша

Да ("По
стилю")

Нет

Да
3D помещение произвольной формы создается на
основе грани тела ската крыши (по секущей плоско-
сти).

Скат
кры-
ши

В геометрию сформированной границы помещения
включаются тела-модификаторы, бордюрные рейки
и тела карнизов.

ПРИМЕЧАНИЕ

При формировании помещения вы-

резающие элементы и отверстия в скатах крыш не
учитываются.

Да ("По
стилю")

Нет

Да
3D помещение произвольной формы создается на
основе грани тела ската крыши (по секущей плоско-
сти).

Пере-
кры-
тие

3180 | Глава 39 Помещения

Заданное
по умол-
чанию
значение
парамет-
ра "Грани-
цы поме-
щений"

Объекты
границ для
2D помеще-
ний и вы-
давленных
3D помеще-
ний

Объекты границ для 3D помещений произволь-
ной формы

Объ-
ект

В геометрию сформированной границы помещения
включаются тела-модификаторы, бордюрные рейки
и тела карнизов.

ПРИМЕЧАНИЕ

При формировании помещения вы-

резающие элементы и отверстия в перекрытиях не
учитываются.

Нет ("По
стилю")

Да

Да
Помещение произвольной формы создается на
основе грани тела несущего элемента (по базовой
кривой).

Несу-
щий
эле-
мент

Отверстия или зазоры в несущем элементе при
определении местоположения границы помещения
не учитываются.

Нет ("По
стилю")

Да

Да
Чтобы многовидовой блок можно было использовать
для создания границ 3D помещения произвольной

Мно-
гови-
до-

формы, он должен содержать трехмерные геометри-

вой
блок

ческие объекты, которые можно использовать в ка-
честве объектов границ. Геометрические объекты,
хранящиеся в видовом блоке пространства модели,
используются при создании помещения.
Граница помещения формируется на основании
геометрии модели (по основанию).

Да ("По
стилю")

Нет

Да

Поль-
зова-
тель-
ские
экран-
ные
бло-
ки

Объекты границ ассоциативных помещений | 3181

Заданное
по умол-
чанию
значение
парамет-
ра "Грани-
цы поме-
щений"

Объекты
границ для
2D помеще-
ний и вы-
давленных
3D помеще-
ний

Объекты границ для 3D помещений произволь-
ной формы

Объ-
ект

В зависи-
мости от

Да

Да
Чтобы блок можно было использовать для создания
границ 3D помещения произвольной формы, он

Блок

того, ка-

должен содержать трехмерные геометрические

кие объ-

объекты, которые можно использовать в качестве
объектов границ.

екты со-
держатся
в блоке

Да

Да
Чтобы внешнюю ссылку можно было использовать
для создания границ 3D помещения произвольной

Внеш-
ние
ссыл-
ки

формы, она должна содержать трехмерные геомет-
рические объекты, которые можно использовать в
качестве объектов границ.

Нет

Да

Нет

Ли-
ния

Нет

Да

Нет

Круг

Нет

Да

Нет

Поли-
ли-
ния

Нет

Да

Нет

3D
поли-
ли-
ния

Нет

Да

Нет

Эл-
липс

Нет

Да

Нет

Сплайн

Нет

Да

Нет

Дуга

3182 | Глава 39 Помещения

СОВЕТ

3D тела AutoCAD не могут использоваться в качестве объектов границ

помещений. Для использования 3D тела при формировании помещений
применяются следующие приемы:

■

Преобразуйте 3D тело в формообразующий элемент, как описано в разделе

Создание формообразующего элемента из 3D тела

на стр. 1096, и используйте при

создании помещения формообразующий элемент.

■

Оберните вокруг тела полилинию и используйте ее при создании помещения.

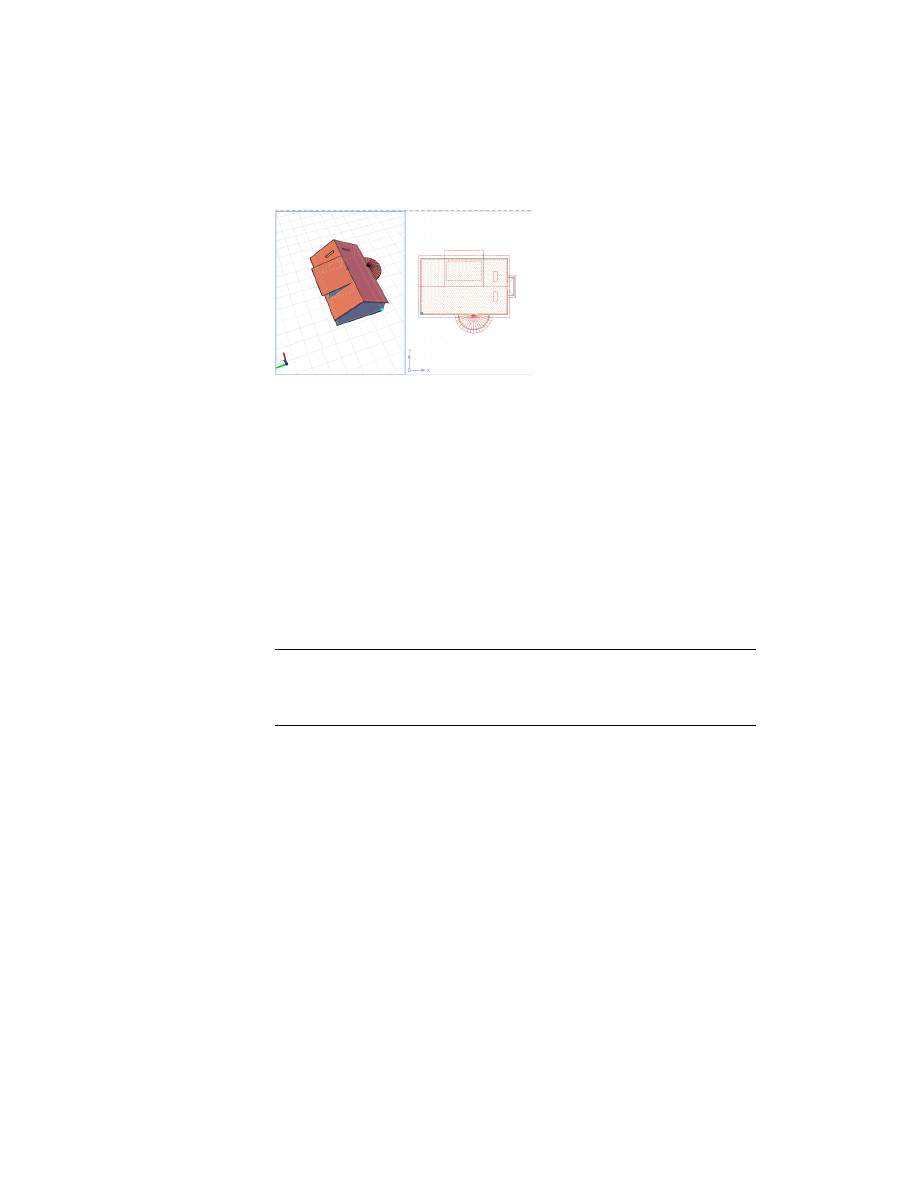

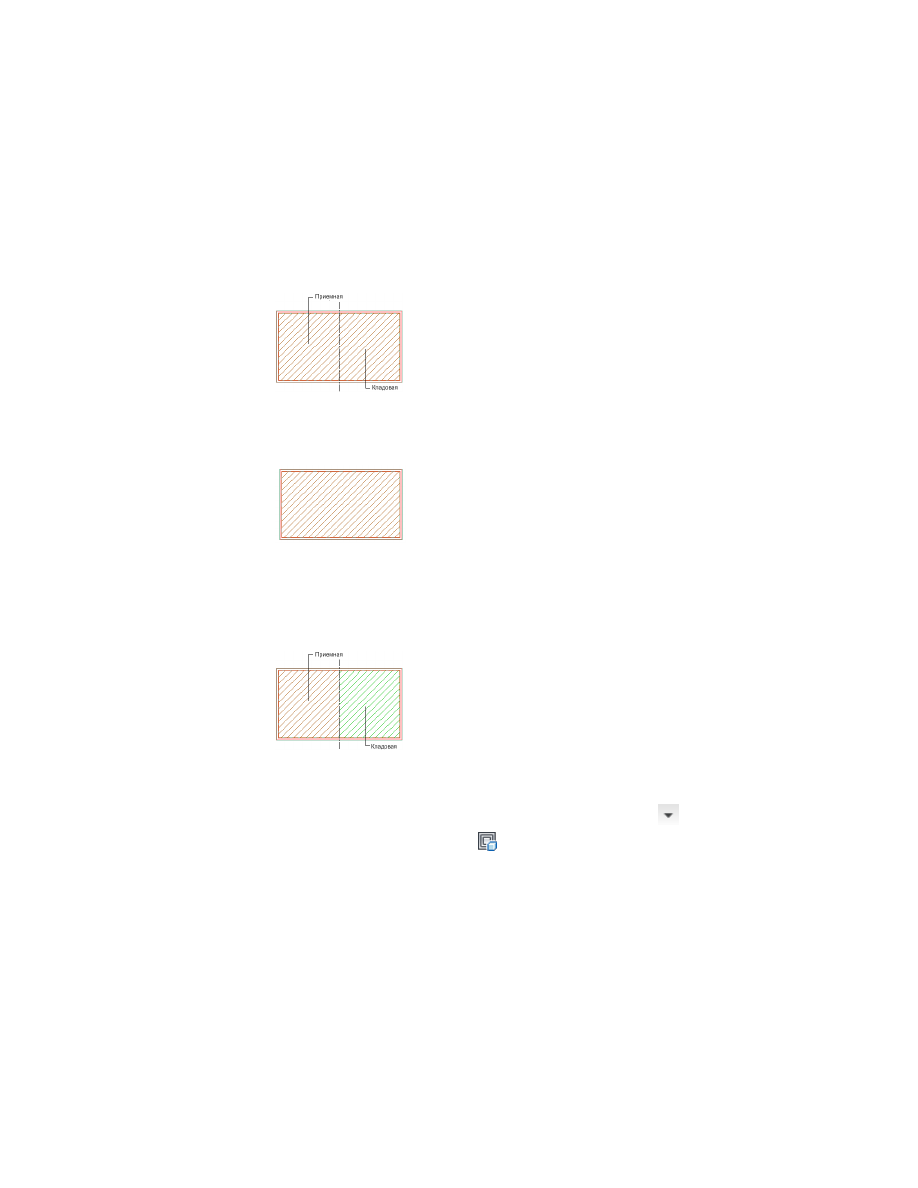

Инструмент "Разделение помещений"

В дополнение к обычным объектам, которые можно использовать в качестве объектов
границы помещений, можно также использовать инструмент разделения помещения,
позволяющий разделять помещения при отсутствии объектов для разделения. Это
возможно в случае использования различных функциональных площадей в одной
комнате.

Использование инструмента разделения комнаты для создания двух различных
помещений в одной комнате

Выберите инструмент "Разделение помещений" на палитре "Помещения".

Если среди инструментальных палитр нет палитры "Помещения"
откройте Библиотеку компонентов (вкладка "Главная"

➤

панель

"Создание"

➤

раскрывающийся список "Инструменты"

➤

"Библиотека

компонентов"

) и выберите "Разделение помещений".

ПРИМЕЧАНИЕ

Альтернативный способ: выберите помещение, которое

требуется разделить, и щелкните на вкладке "Помещение"

➤

панели

"Редактирование"

➤

"Разделить помещение".

Объекты границ ассоциативных помещений | 3183

Задайте линию разделения на экране.

СОВЕТ

При разделении помещения для создания разделительной

линии используется полилиния, поэтому можно создать
многосегментную разделительную линию.

Нажмите Enter для завершения создания разделительной линии.

Для удаления разделительной линии ее можно удалить из чертежа или
выбрать ее и задать на палитре свойств для свойства линии "Границы
помещений" значение "Нет".

Задание свойства "Границы помещений" для объектов
границ

Если объект будет использоваться в качестве границы ассоциативного помещения,
необходимо для его свойства "Границы помещений" установить значение "Да", до
того как помещение будет создано. Значение это можно задать в свойствах самого
объекта или, если объект использует стиль, — в свойствах стиля.

СОВЕТ

Прежде чем изменять значение параметра "Границы помещений",

проверьте, можно ли вообще использовать выбранный объект в качестве границы
создаваемого помещения. Например, крыша или скат крыши могут служить
границей только для 3D помещений произвольной формы; для 2D помещений и
выдавленных 3D помещений они использоваться не могут, даже если параметру
"Границы помещений" присвоено значение "Да".

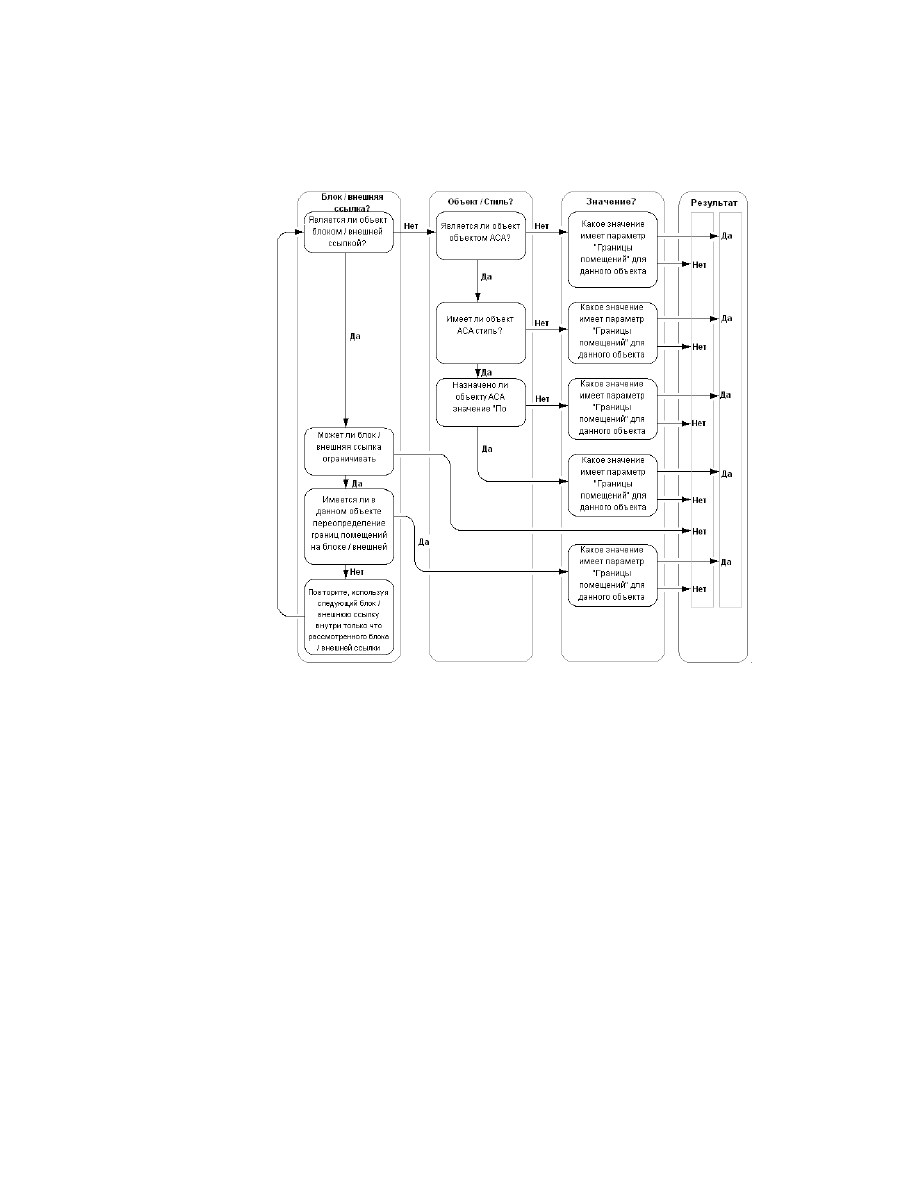

На схеме ниже показано, как значение параметра "Границы объектов", установленное
для объекта границ, влияет на формирование ассоциативных помещений. Подробные
инструкции по заданию свойства "Границы объектов" для объектов границ приведены
в следующих разделах.

Обратите внимание: термин "Объект AutoCAD" на схеме обозначает линии AutoCAD
(отрезки, дуги, окружности, полилинии и т. д.).

3184 | Глава 39 Помещения

Перенос профилей из предыдущих версий программы

Процедура определения объектов в качестве границ помещений начиная с AutoCAD
Architecture 2009 изменилась. В предыдущих версиях при выборе объектов
применялся фильтр объектов во время формирования помещения. В AutoCAD
Architecture 2011 каждый объект имеет собственный параметр "Границы объектов"
(в палитре свойств или в стиле объекта), и именно он определяет, будет объект
использован в качестве границы или нет.

После импорта профиля (файла ARG), созданного в предыдущей версии программы,
свойство "Границы объектов" для линий AutoCAD (отрезков, дуг, окружностей,
полилиний) в палитре свойств не отображается. Чтобы это свойство отображалось
для линий, введите команду

AecSpaceDisplayBoundSpacesProperty

в командной

строке. Свойство "Границы объектов" для линий AutoCAD появится в палитре
свойств.

Объекты границ ассоциативных помещений | 3185

Задание свойства "Границы помещений" в стиле объекта

Процедура, описанная ниже, позволяет задать значение свойства "Границы
помещений" для объектов, которые будут использованы в качестве границ
ассоциативных помещений, при помощи стилей объектов. Этот способ можно
применять к любым объектам, использующим стили. Если в каком-либо стиле объекта
установить значение "Да" для свойства "Границы помещений", то любой объект с
данным стилем сможет ограничивать ассоциативное помещение. При необходимости
для отдельных объектов данного стиля значение свойства "Границы объектов" можно
будет переопределить.

Например, если стены с тем или иным стилем — стены туалетных кабинок, барные
стойки на кухне — не являются границами помещений, для свойства "Границы
помещений" в данном стиле можно указать значение "Нет", тогда объекты, имеющие
данный стиль, не будут учитываться при формировании помещений.

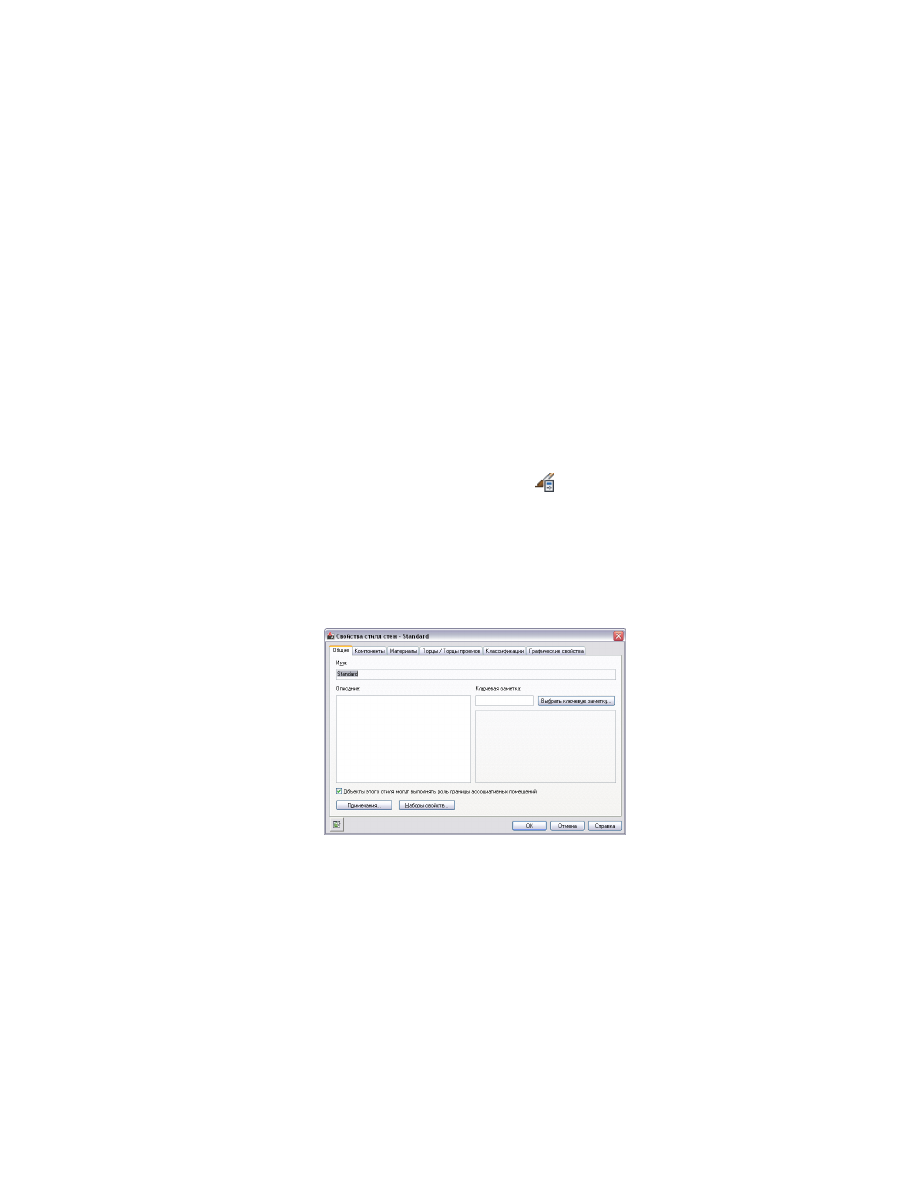

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните папку "Архитектура".

Разверните требуемую категорию объектов и выберите стиль, для
которого нужно установить значение свойства "Границы объектов".

Перейдите на вкладку "Общие".

Установите флажок "Объекты этого стиля могут выполнять роль
границы ассоциативных помещений".

Нажмите "OK".

3186 | Глава 39 Помещения

Задание свойства "Границы помещений" в палитре свойств

Процедура, описанная ниже, позволяет задать значение свойства "Границы
помещений" для объектов, которые будут использованы в качестве границ
ассоциативных помещений, при помощи палитры свойств. Этот способ можно
использовать для любых объектов границ, независимо от того, используют они стили
или нет. Если в стиле объекта и в палитре свойств указаны разные значения параметра
"Границы помещений", то используется значение, указанное в палитре свойств.

СОВЕТ

Если требуется определить стены, которые не являются границами

помещений, их следует поместить в другую группу подчистки, отдельно от стен,
являющихся объектами границ. В противном случае результат подчистки может
отличаться от ожидаемого.

Выберите объект, для которого требуется задать значение свойства
"Границы помещений", и дважды его щелкните.

В палитре свойств найдите параметр "Границы помещений" следующим
образом:

Местоположение параметра
"Границы помещений"

Тип объекта

Категория "Общие"

Архитектурные объекты

Категория "Дополнительные"

Объекты линий:

ПРИМЕЧАНИЕ

При открытии чертежа в среде AutoCAD Architecture

Object Enabler, в том числе в приложениях AutoCAD, Civil 3D, Land
Desktop, а также в AutoCAD Architecture, работающем в режиме
AutoCAD, свойство "Границы помещений" не отображается. Доступ к
нему имеется только в полной версии AutoCAD Architecture и в
AutoCAD MEP.

Для свойства "Границы помещений" выберите одно из следующих
значений:

■

"По стилю" ("Да" или "Нет"): данный объект использует значение
параметра "Границы помещений", заданное в стиле объекта. Это
значение используется по умолчанию для объектов, зависящих от
стилей.

■

Да: данный объект может служить границей ассоциативных
помещений.

Объекты границ ассоциативных помещений | 3187

■

Нет: данный объект не может служить границей ассоциативных
помещений.

Отображение всех объектов границ в области рисования

На больших чертежах не всегда бывает просто определить, какой объект может
выступать в роли границы помещения. Если при попытке сформировать
ассоциативные помещения результат отличается от ожидаемого или программа
выдает сообщение об ошибке, зачастую причиной такого поведения оказывается
неправильный выбор объектов границ. Щелкните на вкладке "Главная"

➤

панели

"Запрос"

➤

"Показать границы помещения"

для отображения в области

чертежа только объектов, определенных как объекты границы. Если какой-либо
объект из тех, что вы собирались использовать в качестве границы помещения, не
отображается, то либо он не входит в список допустимых объектов границ, либо для
свойства "Границы помещений" данного объекта установлено значение "Нет".

Для ассоциативных помещений можно использовать в качестве объектов-границ
объекты на замороженных, скрытых и заблокированных слоях. Если требуется
отображение всех объектов границ в области рисования, объекты, расположенные
на замороженных и скрытых слоях, тоже отображаются. При возвращении в обычный
режим отображения такие объекты вновь помечаются как замороженные или скрытые

3188 | Глава 39 Помещения

и больше не отображаются на чертеже. Они видны только до тех пор, пока вы не
вернетесь в обычный режим отображения.

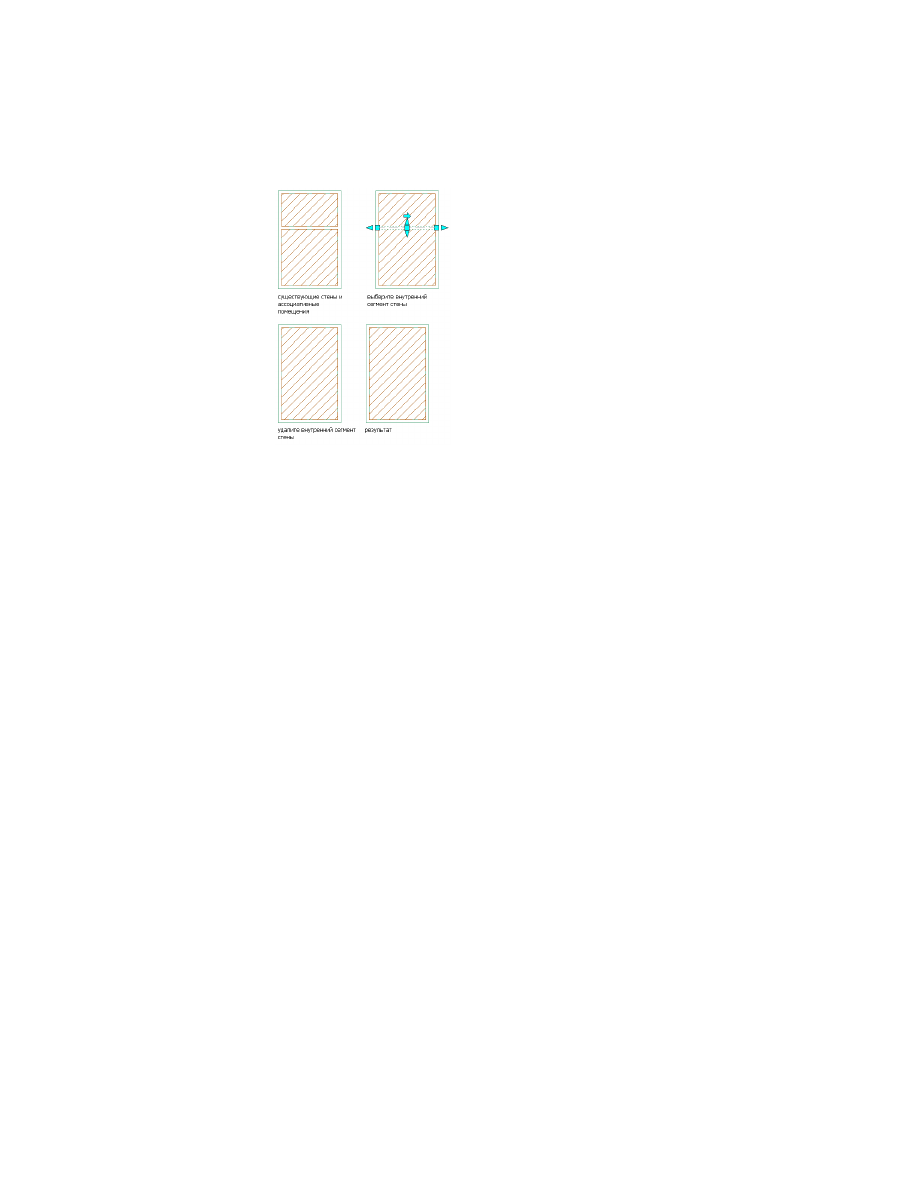

В примере, приведенном ниже, требуется создать два помещения на основе указанной
геометрии, так чтобы разделить две функциональные зоны холла. Программа
формирует только одно помещение:

Чтобы понять, в чем кроется причина (связана она с объектами границ или нет), мы
переходим в режим отображения только объектов границ и получаем следующий
результат:

Из этого можно сделать вывод, что для линии, призванной разделить
функциональные зоны вестибюля, параметр "Границы помещений" имеет значение
"Нет". После выполнения команды отображения объектов границы можно для
получения корректного результата соответственно изменить свойство (

Задание

свойства "Границы помещений" в палитре свойств

на стр. 3187):

Увеличьте изображение в области рисования, чтобы требуемые
помещения были видны.

Щелкните на вкладке "Главная"

➤

панели "Запрос"

➤

"Показать

границы помещения"

Объекты границ ассоциативных помещений | 3189

Выберите один из следующих вариантов:

то...

Если требуется...

нажмите ENTER.

ПРИМЕЧАНИЕ

На этом виде

отображаются объекты-грани-
цы, размещенные на заморожен-
ных, скрытых и заблокирован-
ных слоях.

увидеть объекты границ и ассоциа-
тивные помещения

введите

(скрыть ассоциативные

помещения).

увидеть только объекты границ (без
ассоциативных помещений)

ведите

(выход).

ПРИМЕЧАНИЕ

Все объекты-

границы, размещенные на замо-
роженных, скрытых и заблоки-
рованных слоях, перестанут
отображаться.

выйти из режима отображения
объектов границ и вернуться к
прежним настройкам отображения

Формирование ассоциативного помещения

Описанная ниже процедура позволяет создать ассоциативное помещение.
Ассоциативные помещения создаются на основе объектов границ и при изменении
границ обновляются.

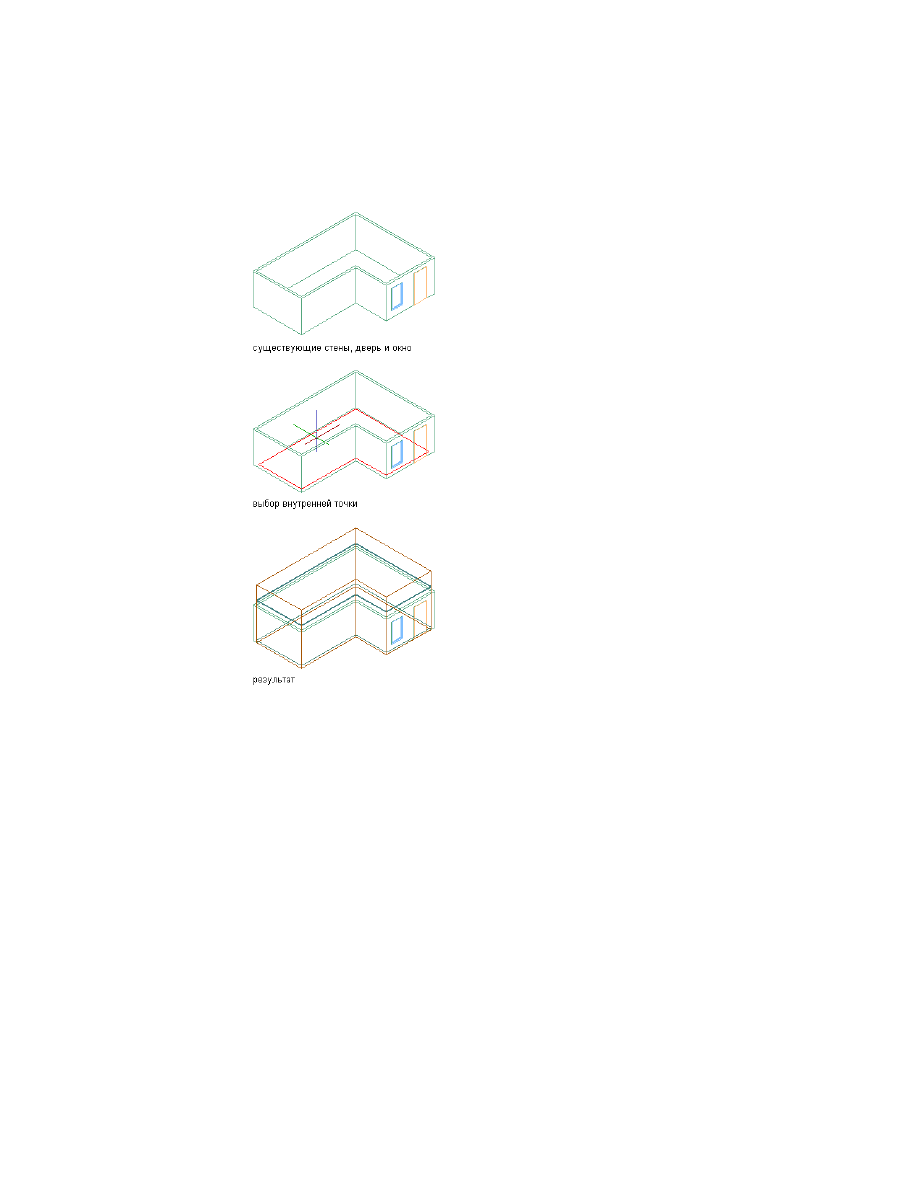

Ассоциативные 3D помещения произвольной формы

Для создания ассоциативного 3D помещения произвольной формы помещение
должно полностью ограничиваться объектами по всем поверхностям.

3190 | Глава 39 Помещения

Формирование 3D помещения произвольной формы

Ассоциативные 2D и выдавленные 3D помещения

При формировании ассоциативного 2D или выдавленного 3D помещения на основе
объектов границ размеры помещения в направлениях осей X и Y определяются
выбранными объектами границ и создается ассоциативная связь помещений с этими
геометрическими элементами. Величина по оси Z равна либо 0 (для 2D помещений),
либо высоте выдавливания, задаваемой пользователем (для выдавленных 3D
помещений).

Для ассоциативные 2D и выдавленных 3D помещений можно задать допустимый
зазор между коллинеарными объектами границ. Это оказывается удобным, например,
при создании плана здания на основе линий, если двери и окна отображаются как
разрывы в линиях. Можно задать допустимый размер зазора, и программа выполнит
расчет недостающей геометрии на основании коллинеарных отрезков. (AD-окна,
двери и проемы в стенах не рассматриваются как зазоры.)

ПРИМЕЧАНИЕ

Зазоры допустимы только между коллинеарными отрезками, не

содержащими других объектов границ — если отрезки расположены по углом
друг к другу или если зазор между коллинеарными отрезками содержит другие
объекты границ, зазоры использоваться не могут.

Формирование ассоциативного помещения | 3191

Стены (слева) и помещение, сформированное на основе контуров стен (справа)

ВНИМАНИЕ

В предыдущих версиях программы объекты, расположенные на

замороженном или скрытом слое и потому невидимые, не участвовали ни в
формировании, ни в обновлении ассоциативных помещений. Начиная с этой версии
замороженные и скрытые объекты также участвуют в создании и обновлении
ассоциативных помещений, если они используются в качестве границ.

Формирование ассоциативного помещения

Убедитесь в том, что для всех объектов границ, которые будут
формировать помещение, свойство "Границы помещений" имеет
значение "Да".

СОВЕТ

Для отображения всех объектов, для которых в данный момент

набор характеристик "Границы помещений" имеет параметр "Да"
(включая объекты на замороженных, скрытых и заблокированных

слоях), щелкните на вкладке "Главная"

➤

панели "Запрос"

➤

"Показать границы помещения"

. Если набор потенциальных

объектов границ вас не устраивает, остановите создание помещения
и должным образом настройте свойство "Границы помещений" для
всех необходимых объектов, как описано в разделе

Задание свойства

"Границы помещений" для объектов границ

на стр. 3184.

Откройте палитру инструментов, содержащую необходимый инструмент
помещения, и выберите его.

ПРИМЕЧАНИЕ

Можно действовать иначе: щелкните на вкладке

"Главная"

➤

панели "Создание"

➤

раскрывающемся списке

"Помещение"

➤

"Сформировать помещение"

Формирование ассоциативного помещения | 3193

Выберите значение параметра "Смещения границ" — оно задает способ
расчета 4 границ помещения (базовая, в чистоте, полезная и общая).
Информацию о границах помещений см. в разделе

Работа с границами

помещений

на стр. 3247.

■

Вручную: полезная, общая граница и граница в чистоте изменяются
вручную при помощи ручек.

■

По стилю: полезная, общая граница и граница в чистоте
устанавливаются путем смещения относительно базовой границы;
значение смещения задается в стиле помещения. Подробную
информацию см. в разделе

Определение смещений границ

помещения в стиле помещения

на стр. 3345.

■

По стандарту <имя стандарта>: полезная, общая граница и граница
в чистоте устанавливаются на основе стандарта расчета площадей.
Подробную информацию см. в разделе

Задание в чертеже стандарта

расчета площади

на стр. 3254.

На палитре свойств в поле "Создать тип" выберите "Сформировать".

ПРИМЕЧАНИЕ

Свойство "Ассоциативный" взаимосвязано с типом

создания. Если для операции "Создать" задан тип "Сформировать",
параметр "Ассоциативный" по умолчанию имеет значение "Да". Если
тип создания -- "Вставить", "Прямоугольник" или "Многоугольник",
параметр "Ассоциативный" по умолчанию принимает значение "Нет"
и становится доступным только для чтения.

Для параметра "Разрешить перекрытие помещений" установите значение
"Да", если требуется возможность создавать новые помещения на основе
границ, уже содержащих помещения.

Это может пригодиться, если нужно на основе внешнего чертежа, уже
содержащего помещения, сформировать помещения с другими
параметрами (например с другим стандартом расчета площади).

В поле "Тип геометрии" выберите одно из следующих значений:

■

"2D": создается ассоциативное 2D помещение.

■

"Выдавливание": создается ассоциативное выдавленное 3D
помещение. Для выдавленного 3D помещения высота (значение по
оси Z) задается пользователем и применяется ко всему помещению.

■

"Произвольная форма": создается ассоциативное 3D помещение
произвольной формы.

3194 | Глава 39 Помещения

ВНИМАНИЕ

Описания других параметров помещения,

присутствующих на панели свойств, см. в разделе

Свойства помещений

на стр. 3168.

Прежде чем создавать помещение, можно выполнить следующие
действия. Они не являются обязательными, но помогают избежать
сбоев в процессе создания помещений.

■

Убедитесь в том, что во всех объектах границ, которые будут
формировать помещение, для свойства "Границы помещений" стоит
значение "Да". Для этого введите

(показать ограничивающие

объекты). Этот параметр позволяет отобразить все объекты,
имеющие параметр "Границы помещений" со значением "Да". Если
требуемый объект не отображается, можно отменить создание
помещения и задать значение "Да" для его свойства "Границы
помещений".

■

Убедитесь в том, что все объекты границ видимы в области
рисования. При необходимости увеличьте или уменьшите масштаб
изображения, а затем введите

(сбросить видимые границы), чтобы

обновить область рисования.

Сформируйте помещения на чертеже:

то...

Если требуется...

введите

(сформировать все).

сформировать 3D помещение про-
извольной формы

используйте один из следующих
вариантов:

сформировать 2D помещение или
выдавленное 3D помещение

■

Введите

(сформировать все),

чтобы создать помещения для
всех видимых границ.

■

Выберите замкнутую границу,
чтобы сформировать помеще-
ние только внутри нее.

Формирование ассоциативного помещения | 3195

Формирование ассоциативных помещений на основе
внешних ссылок и блоков

Ассоциативные помещения можно создавать на основе объектов, заключенных во
внешних ссылках и блоках. Порядок их формирования в этой версии отличается от
порядка, применявшегося в предыдущей версии AutoCAD Architecture. В следующих
разделах описываются эти изменения и даются рекомендации по использованию
внешних ссылок и блоков для создания помещений.

Автоматическое обновление ассоциативных помещений через внешние
ссылки

Ассоциативные помещения, которые ограничены объектами во внешних ссылках,
теперь включены в автоматическое обновление ассоциативных помещений.
Обновления больше не требуется выполнять вручную.

Перенос помещений, построенных на базе внешних ссылок, из
предыдущих версий AutoCAD Architecture

Процедура определения линий (отрезков, дуг, окружностей, полилиний) в качестве
границ помещений начиная с AutoCAD Architecture 2009 изменилась. В предыдущих
версиях при выборе линий применялся фильтр объектов во время формирования
помещения. В AutoCAD Architecture 2011 у каждой линии в палитре свойств есть
собственный параметр "Границы помещений", позволяющий определить ее как
объект границы. Кроме того, у внешних ссылок и блоков также появился параметр
"Границы помещений".

При переносе чертежа, содержащего ассоциативные помещения, границами которого
являются линии из внешней ссылки, происходит следующее:

■

Все линии, дуги, окружности и полилинии (а также контуры объектов, выбранные
при помощи фильтра "Все линии"), которые были определены как объекты границ
в главном чертеже, сохраняют требуемое значение параметра "Границы
помещений" и продолжают ограничивать помещения.

■

Все линии, дуги, окружности и полилинии, расположенные во внешних ссылках,
которые еще не были перенесены, перестают выступать в роли границ помещений,
расположенных на главном чертеже, то есть ни обновить помещения главного
чертежа, ни создать новые помещения на основе этих границ не удастся.

В таком случае, чтобы правильно выполнить обновление помещений, можно
использовать переопределение внешних ссылок для данных линий (см. раздел

Изменение конфигурации ЭП, используемой для чертежей с внешней ссылкой

на

стр. 898). Также можно открыть чертеж внешней ссылки, присвоить значение "Да"

3196 | Глава 39 Помещения

для параметра "Границы помещений" нужных линий, повторно загрузить внешнюю
ссылку и сформировать помещения заново.

ПРИМЕЧАНИЕ

При преобразовании чертежей с внешними ссылками и

ассоциативными помещениями из формата предыдущих версий программы главный
чертеж в первый раз открывается заметно медленнее. Однако эта операция
выполняется однократно; после того как главный чертеж и связанные с ним чертежи
внешних ссылок открыты и сохранены в текущей версии, повышается
производительность всех последующих сеансов работы.

Формирование помещений на основе внешних ссылок и
блоков с применением параметров внешних ссылок и
блоков

В пределах внешней ссылки или блока можно определять объекты как объекты
границ помещений. Затем они могут использоваться при формировании помещений
на главном чертеже.

Объекты из внешней ссылки можно использовать в качестве границ, только если в
свойствах ссылки для параметра "Границы помещений" установлено значение "Да".
(Оно задается по умолчанию при вставке внешней ссылки.) Если для параметра
внешней ссылки задано значение "Да", то объекты с таким же значением параметра
"Границы помещений" будут использоваться при формировании помещений на
главном чертеже. Если для параметра внешней ссылки задано значение "Нет", ни
один из объектов, расположенных во внешней ссылке, не будет участвовать в
формировании помещений главного чертежа независимо от того, какое значение
установлено для параметра "Границы помещений" в его свойствах.

Чтобы использовать объекты границ из внешней ссылки при формировании
помещений главного чертежа, выполните следующие действия:

В свойствах требуемых объектов внешней ссылки установите для параметра
"Границы помещений" значение "Да". Подробные инструкции даны в разделе

Задание свойства "Границы помещений" для объектов границ

на стр. 3184.

Добавьте ссылку в главный чертеж, в котором должны быть сформированы
помещения.

Выберите внешнюю ссылку.

В палитре свойств разверните категорию "Дополнительные".

Формирование ассоциативных помещений на основе внешних ссылок и блоков | 3197

Убедитесь в том, что для параметра "Границы помещений" установлено значение
"Да".

Сформируйте помещения, как описано в разделе

Формирование ассоциативного

помещения

на стр. 3190.

Данный механизм позволяет сформировать разные помещения на основе нескольких
экземпляров одной и той же внешней ссылки, поскольку ссылочная геометрия может
в одном случае использоваться в качестве границ помещений, а в другом случае —
нет.

ПРИМЕЧАНИЕ

Внешние ссылки в Диспетчере структуры проекта имеют разные

стандартные значения параметра "Границы помещений": по умолчанию в свойствах
внешних ссылок, прикрепленных к элементам, конструкциям или видам,
отображаемым в окне Диспетчера структуры проекта, для параметра "Границы
объектов" устанавливается значение "Да", а в свойствах внешних ссылок,
прикрепленных к листам, — значение "Нет".

Принцип работы с блоками тот же; единственное различие состоит в том, что значение
параметра "Границы помещений" в свойствах блока зависит от того, какое значение
установлено для этого параметра в свойствах объектов, входящих в блок. Если ни у
одного объекта блока значение "Да" для этого параметра не установлено, в свойствах
блока параметр "Границы помещений" будет иметь значение "Нет". Если в блоке есть
хотя бы один объект со значение "Да", тогда в свойствах блока для параметра "Границы
помещений" также будет выбрано значение "Да".

ВНИМАНИЕ

При изменении значения параметра "Границы помещений" в свойствах

объектов, входящих в блок, в окне редактора блоков, при сохранении главного
чертежа и завершении работы редактора изменения не обновляются автоматически.
Чтобы гарантировать правильное обновление всех помещений, необходимо
обновить все соответствующие помещения вручную, как описано в разделе

Обновление ассоциативных помещений вручную

на стр. 3205.

Если существует иерархия блоков или внешних ссылок и для элемента данной
иерархии параметр "Границы помещений" имеет значение "Нет", тогда все вложенные
блоки и внешние ссылки перестают использоваться в качестве границ помещений,
даже если часть из них содержит объекты, в свойствах которых для параметра
"Границы помещений" установлено значение "Да". Для использования объектов
границ, размещенных во вложенных блоках или внешних ссылках, нужно на том
уровне, на котором они расположены, для параметра "Границы помещений"
установить значение "Да".

3198 | Глава 39 Помещения

Если в AutoCAD Architecture 2011 открывается чертеж, созданный в предыдущих
версиях, все блоки и внешние ссылки, содержащие объекты границ, по умолчанию
получают значение "Да".

Формирование помещений на основе внешних ссылок с
использованием переопределений в главном чертеже

Если изменять значения параметра "Границы помещений" во внешнем чертеже не
желательно, можно в главном чертеже использовать переопределения — это
позволяет изменять объекты границ, не внося изменений в чертеж внешней ссылки.
Допустим, инженер-строитель получил архитектурный чертеж, на основании которого
ему нужно сформировать помещения, но вносить изменения в исходный чертеж
нельзя. Он может в главном чертеже создать внешнюю ссылку на полученный чертеж
и уже в главном чертеже переопределить значения параметра "Границы помещений"
в свойствах объектов внешних ссылок. Исходный чертеж останется прежним, но
при этом в новом чертеже можно сформировать помещения иначе, чем они
сформированы в чертеже внешней ссылки.

Переопределение значения параметра "Границы помещений", заданного для
объектов внешних ссылок, на главном чертеже

Создайте ссылку на чертеж, на основании которого будут формироваться
помещения в главном чертеже.

Выберите внешнюю ссылку.

В палитре свойств разверните категорию "Дополнительные".

Убедитесь в том, что для параметра "Границы помещений" установлено значение
"Да".

Выведите на экран все объекты границ, размещенные на чертежах (как на
основном чертеже, так и во внешних ссылках), щелкнув по вкладке

"Главная"

➤

панели "Запрос"

➤

"Показать границы помещения"

Если набор отображенных объектов вас не устраивает, следует отменить
формирование помещений и переопределить значения параметра "Границы
помещений" для требуемых объектов, расположенных во внешних ссылках.

В командной строке введите команду

"AecSpaceSetBoundingObjects"

Выберите нужный объект границы во внешней ссылке и нажмите клавишу
ENTER.

Формирование ассоциативных помещений на основе внешних ссылок и блоков | 3199

В командной строке введите "y" (да), чтобы подтвердить переопределение, и
нажмите клавишу ENTER.

ПРИМЕЧАНИЕ

Переопределение применяется только к выбранному

экземпляру внешней ссылки, размещенному в главном чертеже. Если ссылку
на этот же внешний чертеж разместить в другом главном чертеже (или
разместить еще один экземпляр внешней ссылки в том же главном чертеже),
переопределение невозможно.

Теперь в формировании помещений будут участвовать все переопределенные
объекты, размещенные во внешней ссылке.

Если переопределения еще не применялись, а допустимых объектов границ
нет, поскольку ни у одного объекта, размещенного во внешней ссылке, параметр
"Границы помещений" не имеет значение "Да" или объекты не ограничивают
допустимое помещение, появится диалоговое окно задач, в котором вам будет
предложено выбрать объекты, которые должны ограничивать помещения.

В таком случае либо укажите, что в качестве объектов границ должны
использоваться все видимые объекты, либо выберите отдельные объекты и
нажмите клавишу ENTER. При этом в свойствах всех выбранных объектов для
параметра "Границы объектов" будет установлено значение "Да", а если объекты
размещаются во внешних ссылках, то для них в текущем чертеже будет добавлено
переопределение.

Переопределения границ помещений можно удалить из объектов внешних ссылок.
После удаления будет снова использоваться значение параметра "Границы
помещений", заданное во внешнем чертеже.

Удаление переопределения границы помещения из объекта внешней ссылки

В командной строке введите команду

"AecSpaceSetBoundingObjects"

Во внешних ссылках выберите объекты границ, для которых нужно удалить
переопределение, и нажмите клавишу ENTER.

В командной строке введите У (удалить переопределение) и нажмите клавишу
ENTER.

При необходимости обновите помещения на чертеже.

3200 | Глава 39 Помещения

Формирование помещений на основе чертежей внешних ссылок,
содержащих помещения

Если внешний чертеж содержит помещения и требуется сформировать другой набор
помещений, проверьте, чтобы в палитре свойств для параметра "Разрешить
перекрытие помещений" стояло значение "Да". В противном случае помещения будут
формироваться только в тех областях чертежа, на которые не накладываются
помещения, расположенные во внешней ссылке.

Определение максимального размера зазора для
ассоциативных помещений

При формировании 2D помещений и выдавленных 3D помещений можно задать
допустимый размер зазора между коллинеарными объектами границ. Программа
рассчитает недостающие сегменты и создаст профиль помещения на их основе. Для
3D помещений произвольной формы размер зазора задать нельзя.

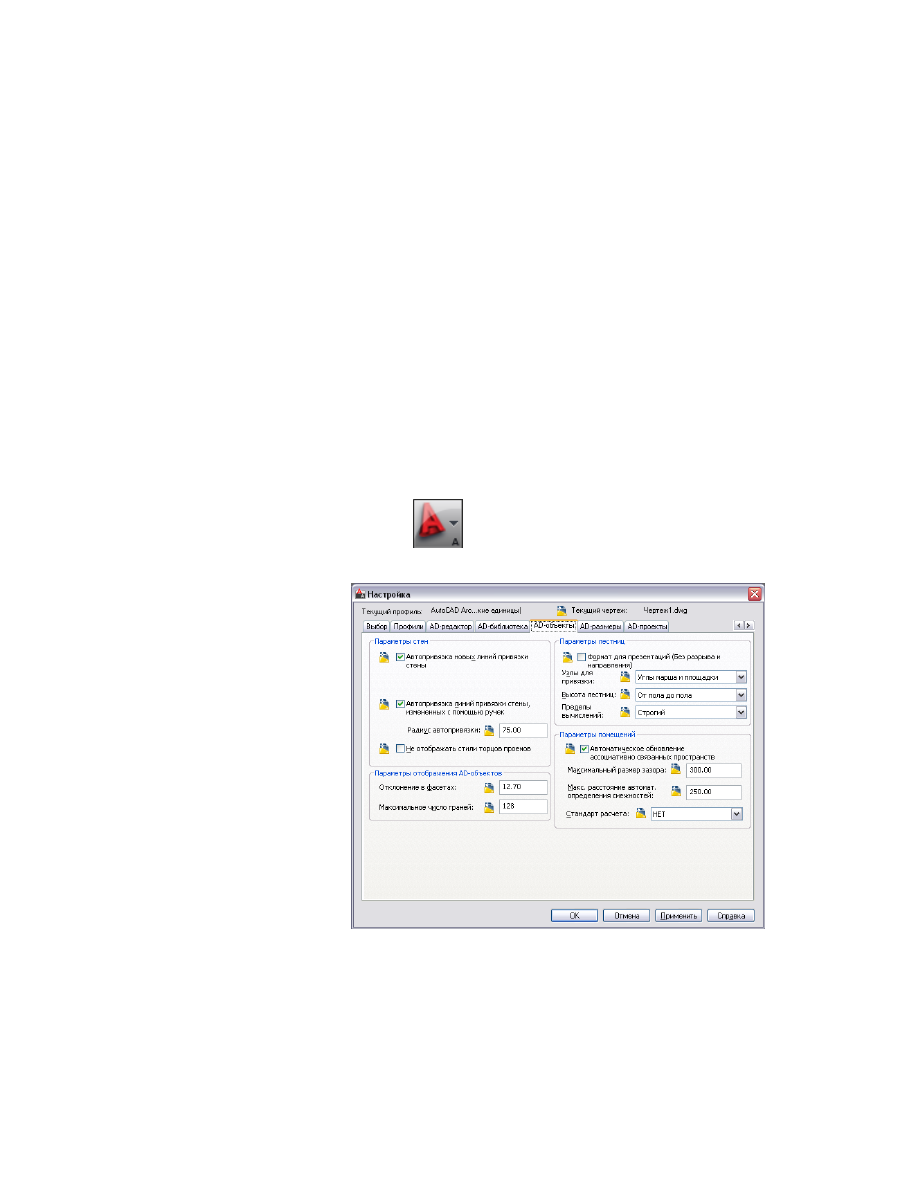

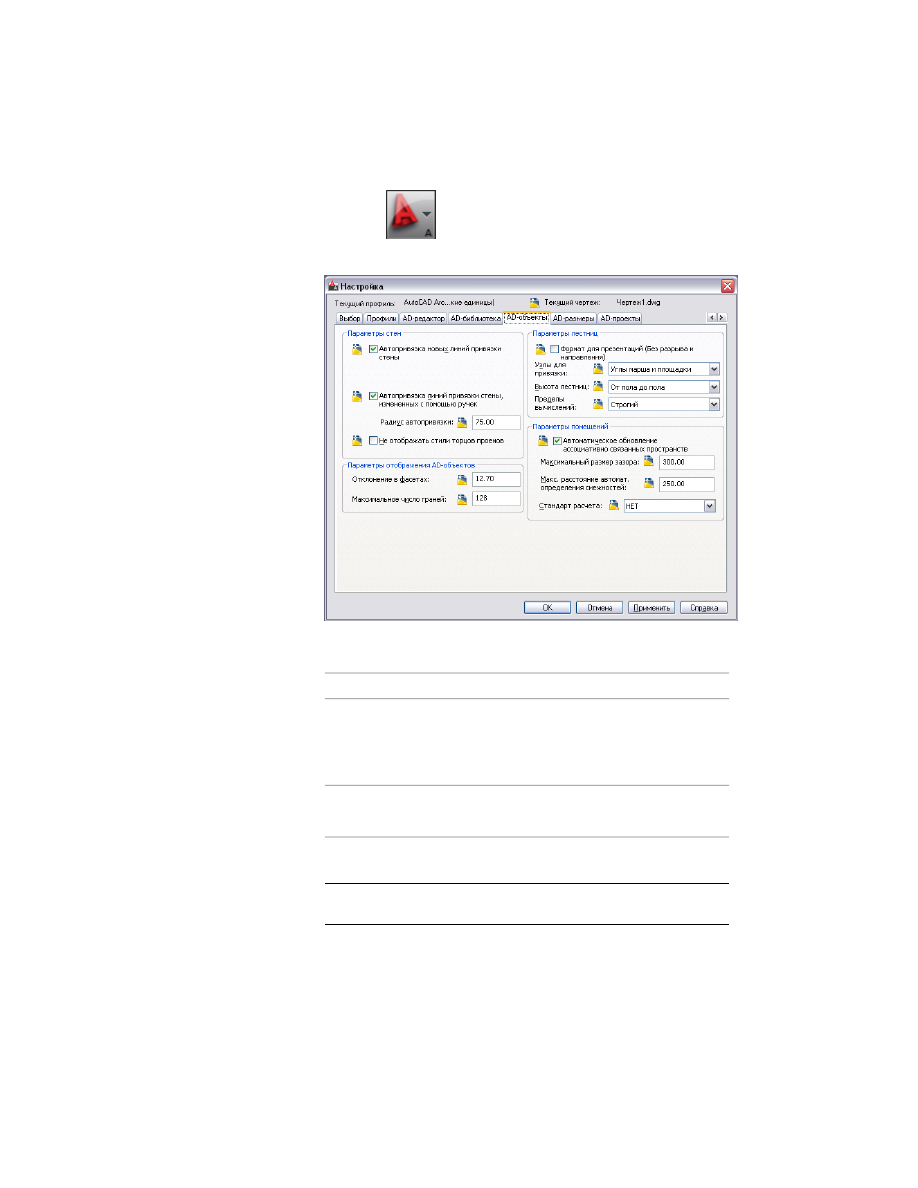

Щелкните

➤

"Настройка".

Раскройте вкладку "Параметры AD-объекта".

Определение максимального размера зазора для ассоциативных помещений | 3201

В поле "Максимальный размер зазора" укажите наибольшее возможное
расстояние между объектами границ ассоциативного помещения.

Нажмите "ОК".

СОВЕТ

Максимальный размер зазора между объектами границ можно

также задать в командной строке при помощи команды

AecSpaceMaxGapSize

Обновление ассоциативных помещений

Ассоциативные помещения создаются на основе объектов границ и при изменении
границ обновляются. Ассоциативные помещения могут обновляться автоматически
при каждом изменении объектов границ, а могут обновляться вручную.

Обновление ассоциативных помещений, объекты границ которых
размещены во внешних ссылках

Объекты, расположенные во внешних ссылках, могут служить границами
ассоциативных помещений главного чертежа. В таком случае при изменении объектов
границ ассоциативное помещение также обновляется. В предыдущих версиях
программы изменения объектов границ, расположенных во внешних ссылках,
отражались на ассоциативном помещении только после обновления вручную; теперь
внешние ссылки обновляются автоматически при их перезагрузке, если включено
автоматическое обновление ассоциативных помещений (см. раздел

Включение и

отключение автоматического обновления

на стр. 3203).

3202 | Глава 39 Помещения

Преобразование ассоциативных помещений из формата AutoCAD
Architecture 2011 в формат предыдущих версий и обратно

В предыдущих версиях программы, чтобы использовать линии в качестве границ,
во время формирования помещения применялся фильтр. В текущей версии каждый
объект в палитре свойств имеет параметр "Границы помещений". Это относится, в
частности, к блокам и внешним ссылкам. Вследствие этого при преобразовании
чертежей, содержащих 2D линии, блоки и внешние ссылки, из одного формата в
другой могут возникнуть расхождения. Например, если в текущей версии параметр
"Границы помещений" в свойствах линии имеет значение "Да", то в предыдущей
версии программы эта линия будет находиться среди объектов, выбранных при
помощи фильтра границ. Если же в предыдущей версии снять фильтр с помещения
и снова открыть чертеж в AutoCAD Architecture 2011, изменения фильтра будут
проигнорированы. Если приходится переносить чертеж из одной версии AutoCAD
Architecture в другую, внимательно проверяйте помещения во избежание ошибок.

Включение и отключение автоматического обновления

Эта процедура используется для включения или отключения автоматического
обновления ассоциативных помещений.

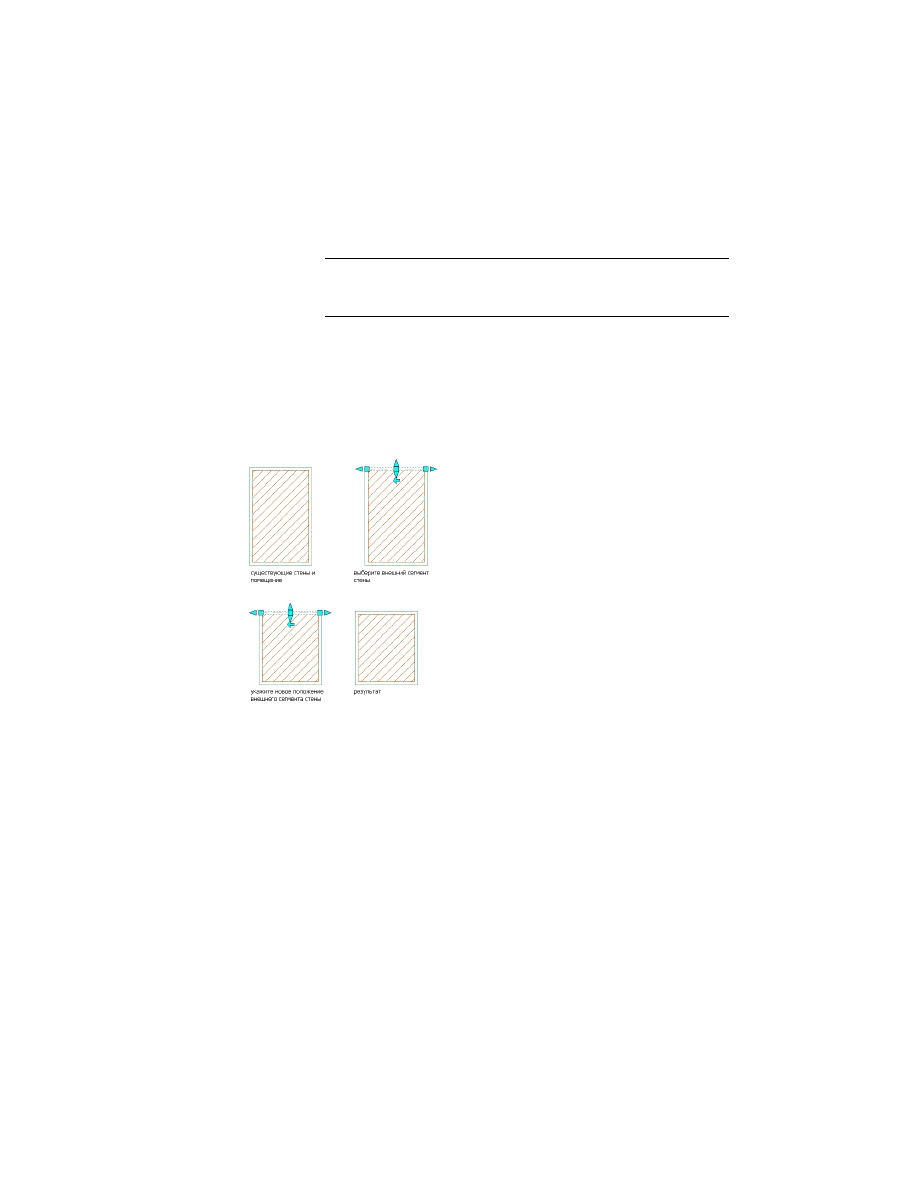

В некоторых случаях не обязательно (и даже не рекомендуется) обновлять геометрию
помещения при каждом временном его изменении. Например, при удалении стены
и замены на другую стену в том же самом положении помещение необходимо
обновить только после размещения новой стены.

Обновление вручную позволяет повысить производительность, но может привести
к отсутствию синхронизации геометрии помещений и их ограничивающих объектов
в данный момент в сеансе черчения.

Если автоматическое обновление ассоциативных помещений отключено и для расчета
смещений границ выбран стандарт расчета площади, правила стандарта применяются
к измененным помещениям только при включении автоматического обновления
или при выполнении обновления вручную в соответствии с описанием в разделе

Обновление ассоциативных помещений вручную

на стр. 3205.

ВНИМАНИЕ

При последующей активации автоматического обновления помещений

будут обновляться только те помещения, к которым не добавлялись объекты границ,
пока обновление было отключено. Например, если добавить разделительную стену
к помещению при отключенном автоматическом обновлении, а затем включить
автоматическое обновление, помещение не будет разделено стеной. Чтобы отразить
изменения геометрии, обновите помещение вручную.

Включение и отключение автоматического обновления | 3203

Щелкните

➤

"Настройка".

Раскройте вкладку "Параметры AD-объекта".

В разделе "Параметры помещений" задайте автоматическое обновление
помещений:

то...

Если требуется...

установите флажок "Автоматическое обновле-
ние ассоциативных помещений".

обновлять ассоциатив-
ные помещения автомати-
чески при каждом измене-
нии объектов границ,

снимите флажок "Автоматическое обновление
ассоциативных помещений".

обновлять ассоциатив-
ные помещения вручную,

Нажмите "ОК".

СОВЕТ

Автоматическое обновление помещений можно также

включать и отключать при помощи команды

AecSpaceAutoUpdate

3204 | Глава 39 Помещения

Обновление ассоциативных помещений вручную

Данная процедура позволяет вручную обновить ассоциативное помещение после
изменения объектов границ. Ручное обновление может потребоваться в следующих
случаях:

■

Автоматическое обновление ассоциативных помещений отключено в
соответствии с описанием в разделе

Включение и отключение автоматического

обновления

на стр. 3203, а объекты границ изменились.

■

Добавлен новый объект границы, пока автоматическое обновление было
отключено.

■

Автоматическое обновление выполнить невозможно вследствие условий,
описанных в

Устранение неполадок при работе с ассоциативными помещениями

на стр. 3213.

Можно обновить только выбранные помещения или все ассоциативные помещения
в чертеже.

ВНИМАНИЕ

Раньше объекты, размещенные на замороженных и скрытых слоях,

не участвовали в обновлении помещений. Теперь они тоже участвуют в процессе
обновления, если в их свойствах для параметра "Границы помещений" стоит
значение "Да".

Если автоматическое обновление ассоциативных помещений отключено, а для расчета
смещений границ выбран стандарт расчета площади, правила стандарта применяются
к измененным помещениям только при включении автоматического обновления
или при обновлении вручную.

Обновление выбранных помещений вручную

Выберите ассоциативное помещение для обновления.

Щелкните на вкладке "Помещение"

➤

панели

"Редактирование"

➤

раскрывающемся списке "Обновить"

➤

"Выбранное

помещение"

Обновление ассоциативных помещений вручную | 3205

Обновление всех ассоциативных помещений в чертеже вручную

Выберите ассоциативное помещение в чертеже.

Щелкните на вкладке "Помещение"

➤

панели

"Редактирование"

➤

раскрывающемся списке "Обновить"

➤

"Все

ассоциативные помещения"

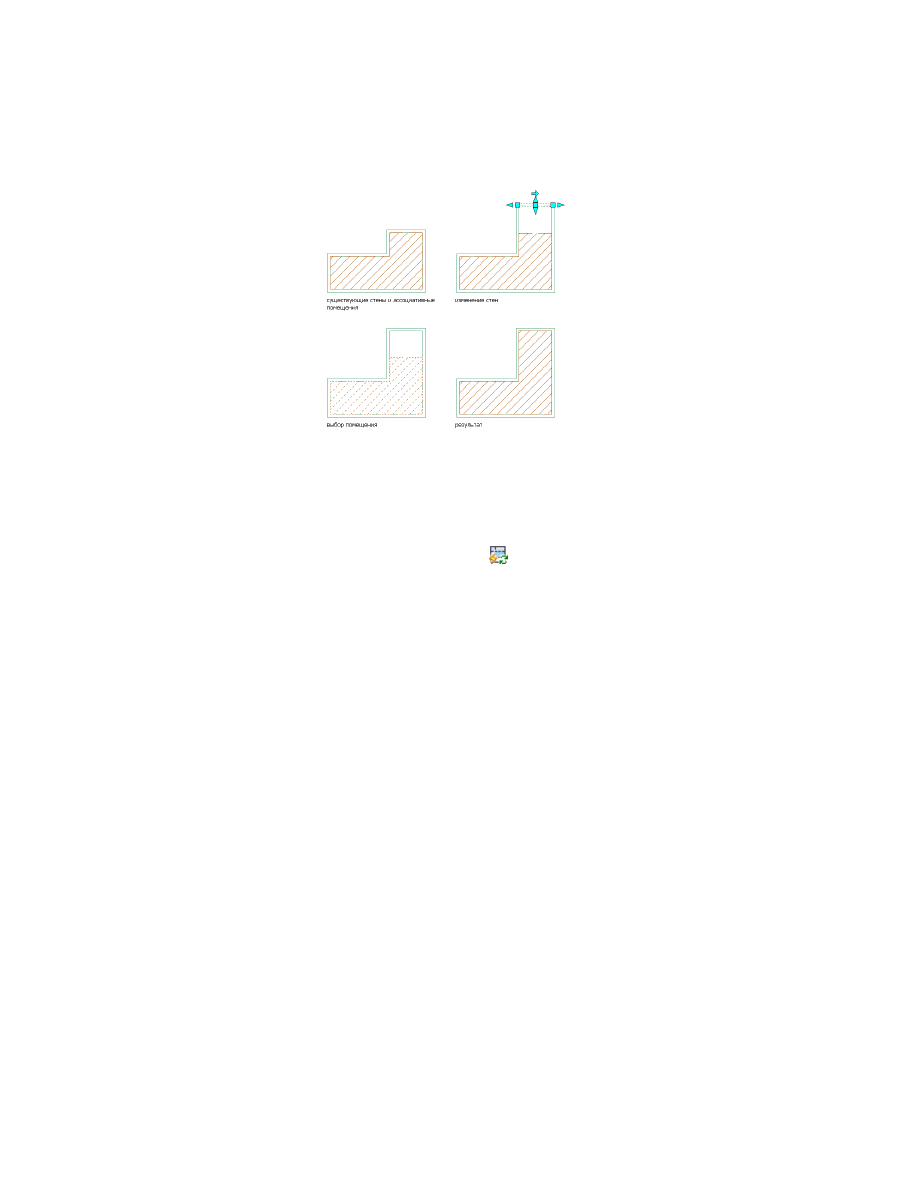

Объединение ассоциативных помещений

Ассоциативные помещения можно объединить, удалив разделяющий их объект
границы. Если автоматическое обновление ассоциативных помещений включено
(см. раздел

Включение и отключение автоматического обновления

на стр. 3203),

помещения будут обновлены автоматически.

3206 | Глава 39 Помещения

Наследование свойств объединенным помещением определяется следующими
правилами (в нисходящем порядке):

Если только одно из объединяемых помещений имеет данные набора свойств,
к объединенному помещению применяются свойства этого помещения.

Если только одно из объединяемых помещений имеет данные классификации,
к объединенному помещению применяются свойства этого помещения.

Если оба помещения имеют данные набора свойств или классификаций, к
объединенному помещению применяются значения, которые были установлены
для помещения большей площади.

Если только одно из объединяемых помещений имеет данные набора свойств,
определяемых стилем, к объединенному помещению применяются свойства
этого помещения.

Если все перечисленные выше критерии либо верны для обоих помещений,
либо не верны ни для одного из них, к объединенному помещению применяются
значения, которые были установлены для помещения, созданного раньше.

В результате свойства объединенного помещения могут отличаться от
ожидаемых, поэтому их рекомендуется проверить.

Если автоматическое обновление ассоциативных помещений не включено, после
удаления объектов границ помещения следует объединить вручную. Это процесс
включает больше действий, чем при использовании автоматического обновления,
но предоставляет больший контроль над свойствами результирующего помещения.

Объединение ассоциативных помещений | 3207

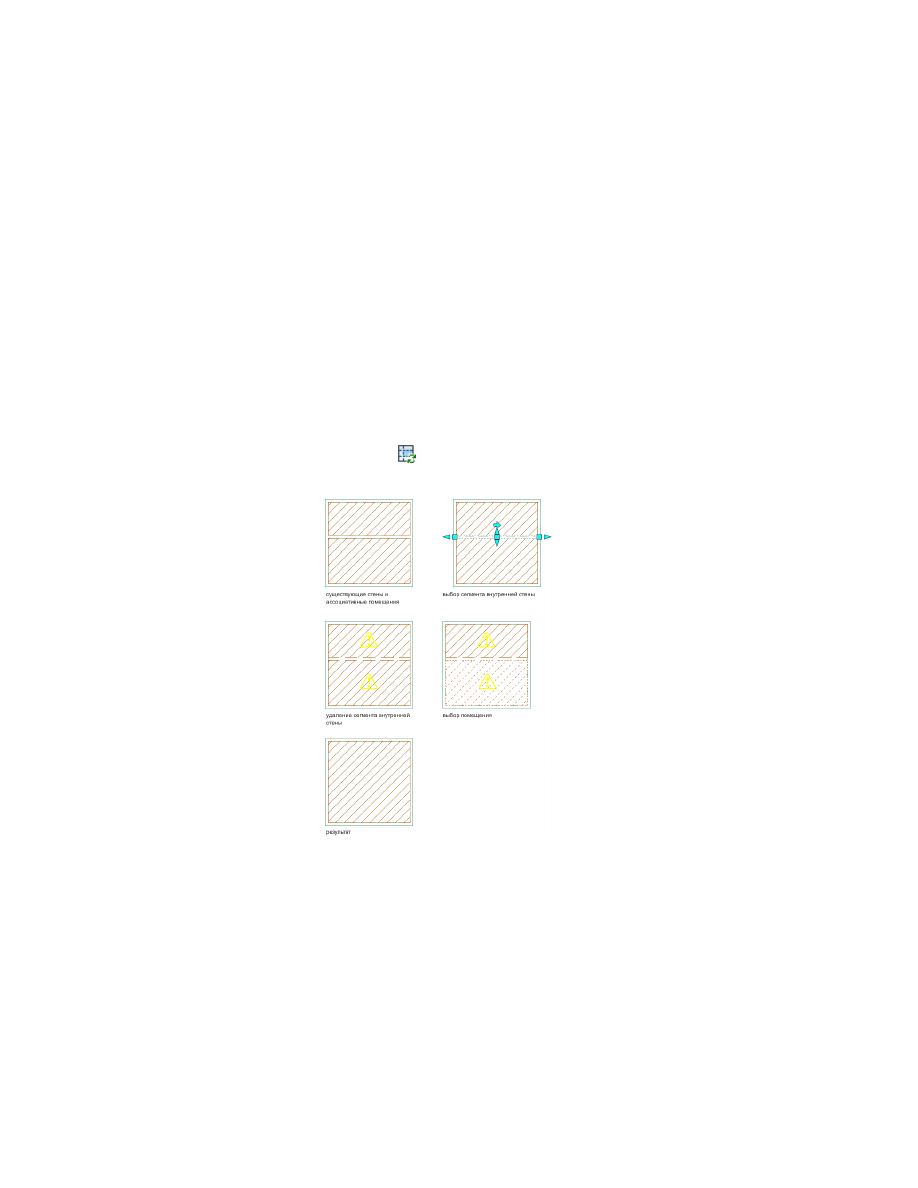

Объединение ассоциативных помещений вручную

Убедитесь, что автоматическое обновление ассоциативных помещений
отключено ( см. раздел

Включение и отключение автоматического

обновления

на стр. 3203).

Выберите объект границы, разделяющий помещения, которые требуется
объединить, и удалите этот объект.

Теперь в пределах одних и тех же границ имеется 2 отдельных
помещения.

Выберите и удалите помещение, свойства которого не нужны.

Если это не имеет значение, то можно удалить любое помещение.

Щелкните на вкладке "Помещение"

➤

панели

"Редактирование"

➤

раскрывающемся списке "Обновить"

➤

"Выбранное

помещение"

Помещение обновляется с учетом новых границ.

3208 | Глава 39 Помещения

AutoCAD Architecture 2011. Руководство пользователя (глава 36-40) - часть 4
