AutoCAD Architecture 2011. Руководство пользователя (глава 25-28)

Щелкните вкладку "Проем"

➤

панель "Редактирование"

➤

"Равномерно"

Выберите кромку, которая послужит осью для равномерного
размещения всех проемов, и укажите на ней начальную и конечную
точки.

Кроме того, можно нажать клавишу

ENTER

и указать две точки, между

которыми проемы будут равномерно размещены относительно друг
друга.

Изменение настроек секущей плоскости для проема

Используйте эту процедуру для указания того, будет ли выбранный проем
использовать секущую плоскость, содержащую объект, при прикреплении к данному
объекту якорем в текущем экранном представлении. Обратите внимание на то, что
свойства отображения секущей плоскости применяются только в экранных
представлениях "План", которые используются для отображения чертежа в виде
сверху (в плане).

Дважды щелкните проем.

Перейдите на вкладку "Отображение" палитры свойств.

В категории "Общие" для элемента "Управление отображением"
выберите значение "Этот объект".

ПРИМЕЧАНИЕ

Чтобы применить эти изменения ко всем проемам на

чертеже, выберите "Стандартный параметр чертежа".

Для экранного представления подтвердите правильность выбора
требуемого экранного представления.

При необходимости разверните узел "Графические свойства объекта"

➤

"Секущая плоскость".

Чтобы использовать параметры связанного объекта (для прикрепленных
якорем), выберите значение "Да" или "Нет".

Указание отображения подоконников проема

Данная процедура предназначена для изменения размеров подоконника проема на
экранном представлении "План подоконников".

Дважды щелкните проем.

Изменение настроек секущей плоскости для проема | 2247

Перейдите на вкладку "Отображение".

В категории "Общие" убедитесь, что для экранного компонента выбрано
значение "*НЕТ*".

Для элемента "Управление отображением" выберите значение "Этот
объект".

ПРИМЕЧАНИЕ

Чтобы применить эти изменения ко всем проемам на

чертеже, выберите "Стандартный параметр чертежа".

Для элемента "Экранное представление" выберите значение "План
подоконников".

При необходимости раскройте "Графические свойства

объекта"

➤

"Дополнительные" и щелкните

(размеры подоконников).

В таблице "Размеры подоконников" введите значения удлинения и
глубины подоконника.

Компоненты А и В подоконника относятся к внешней стороне проема.
Компоненты C и D подоконника относятся к его внутренней стороне.

Нажмите "ОК".

В раскрывающемся списке экранного представления, нажимая
расположенные рядом с отдельными компонентами подоконников
значки с изображением лампочки, можно включать или отключать их
видимость.

Контекстное меню проемов позволяет изменять размеры подоконников и настройки
их видимости. Делается это следующим образом:

Выберите проем, параметры которого нужно изменить, щелкните
правой кнопкой мыши, а затем выберите "Редактировать экранное
представление".

В диалоговом окне "Экранное представление объектов" выберите
вкладку "Графические свойства".

Текущее экранное представление отображается жирным шрифтом.

Выберите экранное представление, в котором требуется отобразить
внесенные изменения, и выберите опцию "Переопределение объекта".

Если "Переопределение объекта" уже выбрано, нажмите

в верхнем

правом углу вкладки.

Перейдите на вкладку "Прочие".

2248 | Глава 26 Проемы

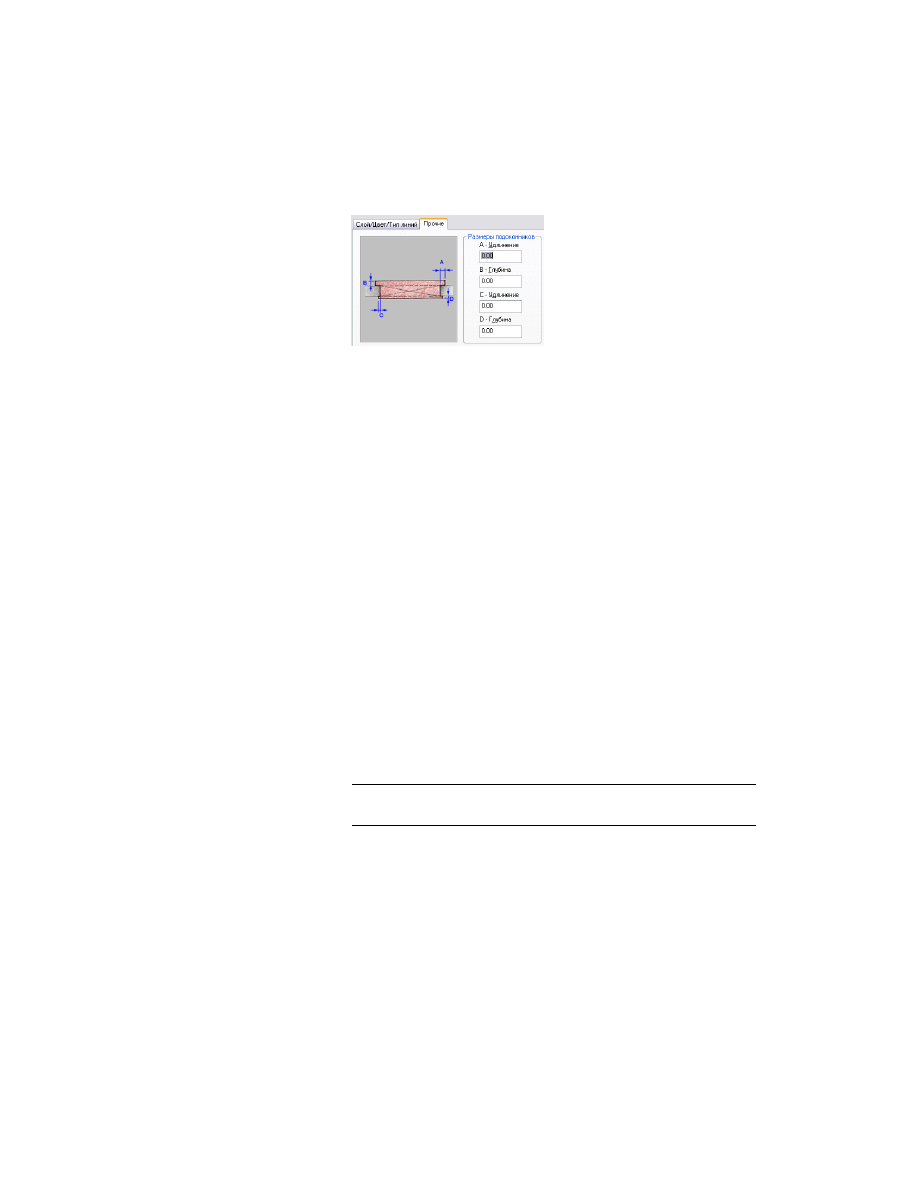

Размеры подоконника проема

В группе "Размеры подоконников" введите значения удлинения и
глубины подоконника.

На вкладке "Слой/Цвет/Тип линий" в разделе "Видимый" нажимайте,
если необходимо, на значки с изображением лампочки для включения
видимости отдельных экранных компонентов подоконника.

Дважды нажмите "ОК".

Указание отображения компонентов пользовательского
блока проема

Эта процедура используется для указания экранного представления компонентов
пользовательского блока для отдельных проемов. При использовании
пользовательской графики для нового компонента начертите компонент и сохраните
его как блок до начала выполнения этой процедуры.

Дважды щелкните проем.

Перейдите на вкладку "Отображение" палитры свойств.

Убедитесь, что в категории "Общие" для компонента "Отображение"
выбрано значение *НЕТ*.

Для элемента "Управление отображением" выберите значение "Этот
объект".

ПРИМЕЧАНИЕ

Чтобы применить эти изменения ко всем проемам на

чертеже, выберите "Стандартный параметр чертежа".

Для экранного представления подтвердите правильность выбора
требуемого экранного представления.

При необходимости разверните узел "Графические свойства объекта"

➤

"Дополнительные" и для параметра "Отображение

Указание отображения компонентов пользовательского блока проема | 2249

пользовательского блока" щелкните по значку

(в скобках указано

количество блоков, прикрепленных в данный момент к проему).

Если требуется отключить отображение пользовательских блоков для
данного проема, не удаляя их, выберите "Отключить пользовательские
блоки".

Выберите добавление, редактирование или удаление компонента блока:

то...

Если требуется...

нажать "Добавить", далее нажать
"Выбрать блок", выбирать блок и
нажать "OK".

добавить новый компонент блока,

выберите компонент для редактиро-
вания и нажмите "Редактировать".

редактировать имеющийся блочный
компонент,

выбрать блок, нажать "Удалить" и
нажать "OK".

удалить компонент существующего
блока

При добавлении или редактировании компонента блока укажите, нужно
ли масштабировать компонент блока по ширине, глубине и высоте
объекта или сохранить пропорции по осям XY:

то...

Если требуется...

выберите "Ширина".

масштабировать блок по ширине
объекта,

выберите "Глубина".

масштабировать блок по глубине
объекта,

выберите "Высота".

масштабировать блок по высоте
объекта,

выберите "Сохранять пропорции
XY".

масштабировать с равным коэффи-
циентом весь блок таким образом,
чтобы одно из направлений масшта-
бировалось вместе с другим, кото-
рое должно соответствовать крите-
риям масштабирования,

удалите все отметки в разделе
"Вписать".

масштабировать блок до его исход-
ного размера,

2250 | Глава 26 Проемы

Определите, нужно ли зеркально отражать блок в направлении X,Y или
Z.

то...

Если требуется создать зеркаль-
ное отражение блока...

выберите "Обратить по X".

в направлении

выберите "Обратить по Y".

в направлении

выберите "Обратить по Z".

в направлении

Укажите значения

для точки вставки.

Укажите смещение точки вставки блока в направлениях

Дважды нажмите "ОК".

Указание отображения типа заполнения для проема

Данная процедура используется для указания типа заполнения в экранном
представлении вида сверху (вида в плане) чертежа.

Дважды щелкните проем.

Перейдите на вкладку "Отображение".

В категории "Общие" убедитесь, что для экранного компонента выбрано
значение "*НЕТ*".

В категории "Общие" для элемента "Управление отображением"
выберите значение "Этот объект".

ПРИМЕЧАНИЕ

Чтобы применить эти изменения ко всем проемам на

чертеже, выберите "Стандартный параметр чертежа".

Для экранного представления подтвердите правильность выбора
требуемого экранного представления.

Если необходимо, разверните элемент "Графические свойства

объекта"

➤

"Дополнительные" и нажмите

"Тип заполнения".

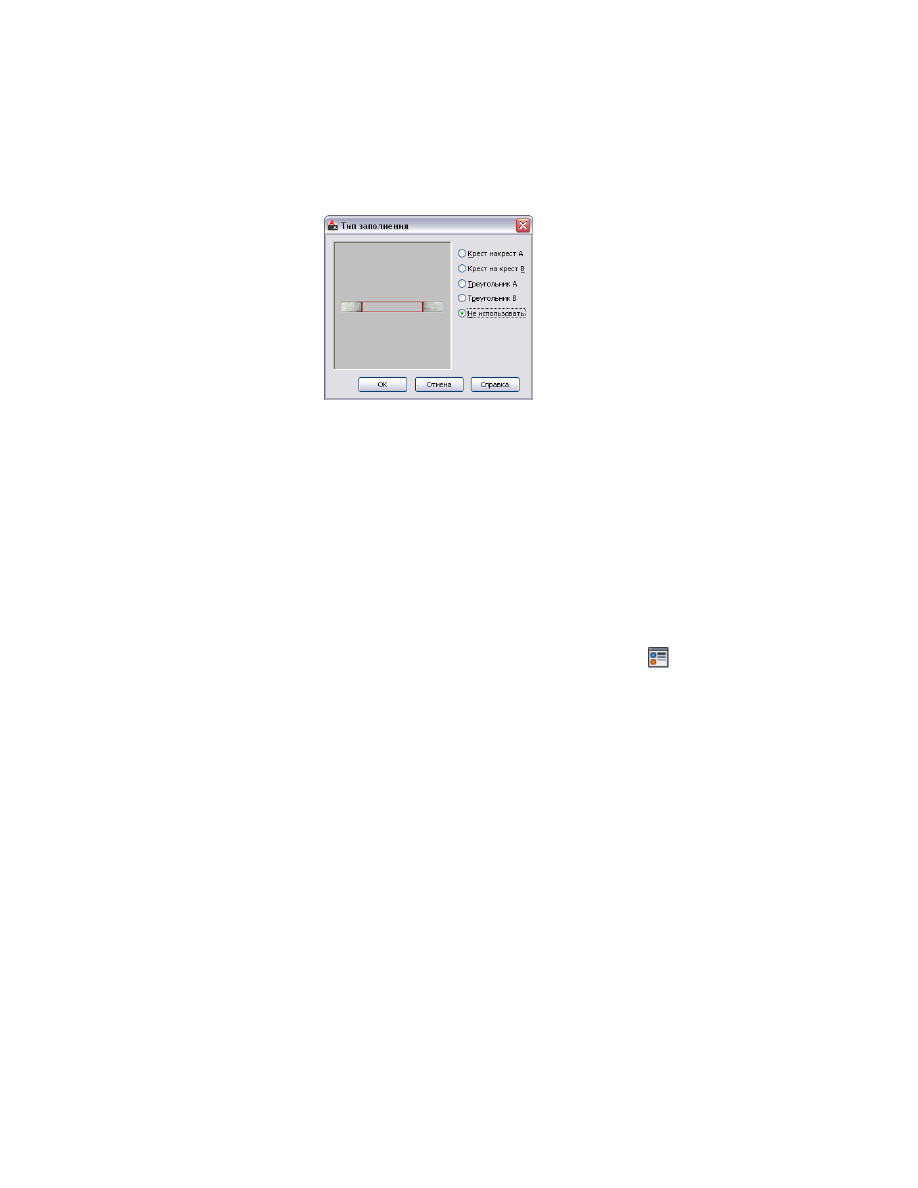

В таблице "Тип заполнения" выберите требуемый тип заполнения.

Указание отображения типа заполнения для проема | 2251

Типы заполнения проемов

Нажмите "ОК".

Контекстное меню проемов позволяет изменять параметры коробки. Делается это
следующим образом:

В диалоговом окне "Экранное представление объектов" выберите
вкладку "Графические свойства".

Текущее экранное представление отображается жирным шрифтом.

Если "Переопределение объекта" уже выбрано, нажмите

в верхнем

правом углу вкладки.

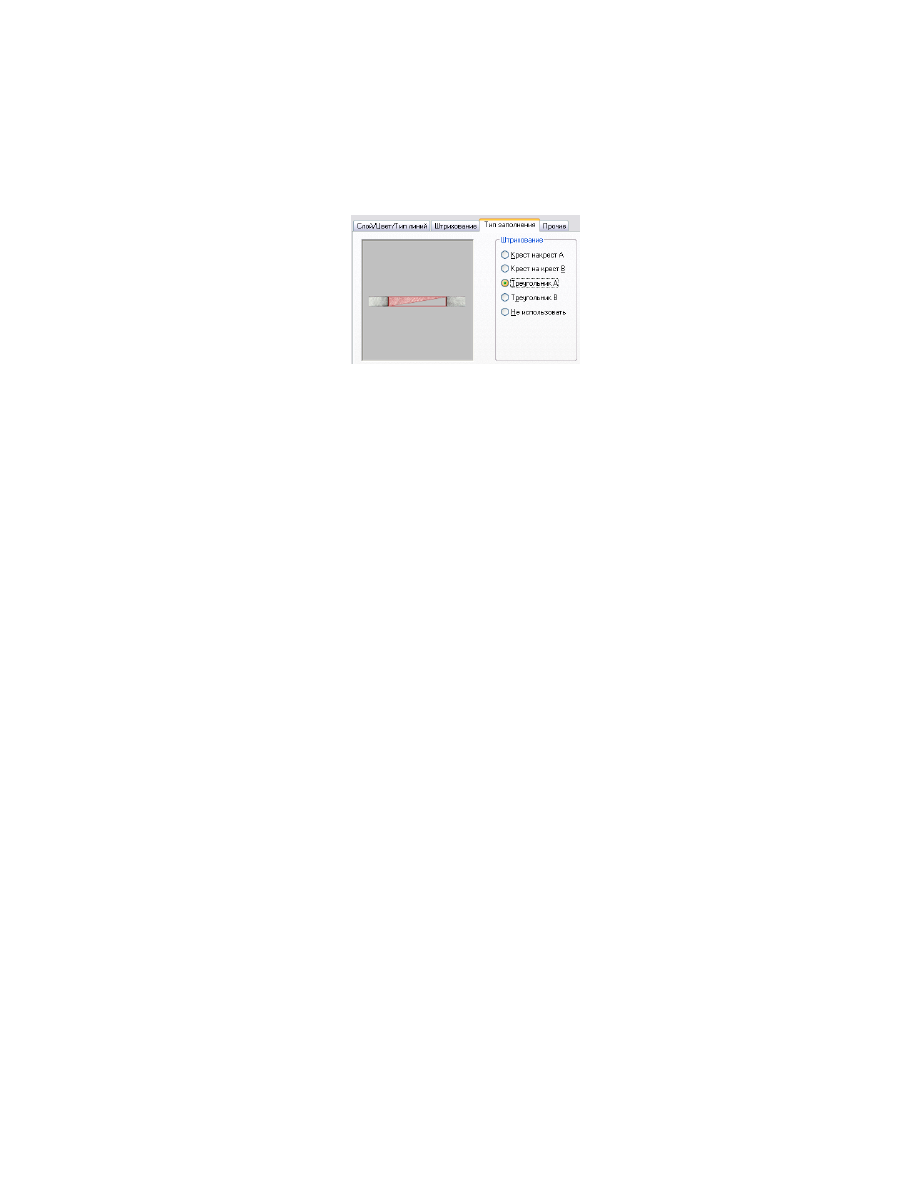

Перейдите на вкладку "Тип заполнения".

В поле "Тип штриховки", выберите требуемую опцию.

Дважды нажмите "ОК".

Подключение к проему гиперссылок, примечаний и файлов

Данная процедура предназначена для ввода примечаний и подключения к проему
гиперссылок или справочных файлов. Можно также редактировать подключенные
к стилю справочные файлы.

Для подключения данных к нужному проему дважды щелкните его.

Перейдите на вкладку "Расширенные данные" палитры свойств.

2252 | Глава 26 Проемы

Для добавления гиперссылки выберите параметр "Гиперссылка",
укажите путь и нажмите "ОК".

Более подробную информацию см. в разделе "Добавление гиперссылок
в чертеж" в справочной системе AutoCAD.

Для добавления примечания нажмите на параметр "Примечание" и
введите его текст.

Нажмите на параметр "Справочные документы".

Подключите, отредактируйте или отключите файл ссылок.

то...

Если требуется...

нажмите

, выберите файл, а за-

тем нажмите ОТКРЫТЬ.

подключить справочный файл,

выберите описание файла и отредак-
тируйте его.

редактировать описание файла
ссылок,

для запуска приложения, позволяю-
щего редактировать файл, дважды
щелкните на его имени.

редактировать файл ссылок,

выберите имя файла и нажмите

кнопку

отсоединить файл ссылок,

Нажмите "ОК".

Изменение графических свойств проемов

Графические свойства проемов предназначены для управления внешним видом
проемов на чертеже. Кроме того, путем добавления пользовательских блоков в любое
нужное экранное представление можно создать в нем пользовательские компоненты
проемов.

Указание графических свойств проема

Данная процедура предназначена для изменения свойств следующих экранных
компонентов отдельного проема:

■

Видимость (включение или отключение вывода экранного компонента)

Изменение графических свойств проемов | 2253

■

Слой

■

Цвет

■

Тип линии

■

Вес линии

■

ЛМасштаб

ПРИМЕЧАНИЕ

Материалы проемам не назначаются.

ПРИМЕЧАНИЕ

Также можно использовать вкладку "Отображение"

палитры свойств для изменения настройки свойств отображения для
выбранного экранного компонента объекта в текущем экранном
представлении. Более подробную информацию см. в разделе

Использование палитры свойств для изменения графических свойств

на стр. 849.

В диалоговом окне "Экранное представление объектов" выберите
вкладку "Графические свойства".

Текущее экранное представление отображается жирным шрифтом.

Если "Переопределение объекта" уже выбрано, нажмите

в верхнем

правом углу вкладки.

Перейдите на вкладку "Слой/Цвет/Тип линий".

Выберите изменяемый компонент, а затем другой параметр для данного
свойства.

Дважды нажмите "ОК".

Указание штриховки проема

Данная процедура предназначена для указания штриховки компонентов проема.
Штриховка отображается только на экранных представлениях, применяемых на
виде сверху (плане) чертежа.

2254 | Глава 26 Проемы

ПРИМЕЧАНИЕ

Также можно использовать вкладку "Отображение"

Использование палитры свойств для изменения графических свойств

на стр. 849.

Перейдите на вкладку "Графические свойства".

Выберите экранное представление для отображения изменений.

Определите, изменения будут относиться ко всем проемам или только
к выбранному.

то...

Если требуется...

убедитесь, что удален флажок "Пе-
реопределение объекта", а затем

нажмите

заштриховать все проемы на черте-
же,

поставьте флажок "Переопределе-
ние объекта". Если он уже установ-

лен, нажмите

заштриховать только выбранный
проем,

Текущее экранное представление будет выделено.

Перейдите на вкладку "Слой/Цвет/Тип линий".

Проверьте включение вывода экранного компонента штриховки.

Перейдите на вкладку "Штриховка".

Нажмите на параметр "Образец".

Выберите штриховку.

то...

Если требуется...

выберите для параметра "Тип" зна-
чение "Стандартный", а затем выбе-
рите образец.

выбрать образец штриховки, имею-
щийся в программе,

укажите для параметра "Тип" значе-
ние "Пользовательский" и введите

выбрать пользовательский образец,

Указание штриховки проема | 2255

то...

Если требуется...

имя пользовательского образца.
При необходимости нажмите "Об-
зор" и найдите папку с файлом
пользовательского образца.

выберите для параметра "Тип" зна-
чение "Пользовательский" и удалите
флажок "Крест-накрест".

выбрать одинарную штриховку,

выберите для параметра "Тип" зна-
чение "Пользовательский" и поставь-
те флажок "Крест-накрест".

выбрать двойную штриховку,

задайте для параметра "Тип" значе-
ние "Заливка".

выбрать сплошную заливку,

Нажмите "ОК".

Щелкните поле "Масштаб" и введите значение, определяющее способ
повторения выбранного образца.

Выберите "Угол" и введите угол наклона штриховки выбранного образца.

Выберите "Ориентация" и укажите ориентацию штриховки:

то...

Если требуется...

выберите "Объект".

ориентировать штриховку объекта
независимо от угла его поворота,

выберите "Глобальное".

ориентировать штриховку в миро-
вой системе координат,

Перейдите на вкладку "Тип заполнения".

Выберите графическое представление штриховки проема.

2256 | Глава 26 Проемы

Указание графического представления штриховки проемов

Дважды нажмите "ОК".

Создание компонентов проемов с помощью
пользовательских блоков

Пользовательские блоки можно добавлять к компонентам оборудования и экранным
компонентам или заменять ими стандартные экранные компоненты. Для всех
экранных представлений могут предназначаться различные пользовательские блоки.

Можно указать несколько правил расположения и масштабирования нового
компонента. Каждый пользовательский блок также отображается в списке
компонентов графических свойств, что позволяет управлять его слоем, цветом и
типом линии.

Для описания графических свойств пользовательского блока при его создании из
формообразующих элементов можно использовать материалы, назначенные
формообразующим элементам.

Убедитесь в том, что для свойств объектов, используемых при создании
пользовательских блоков, установлен параметр "ПоБлоку". В противном случае,
управление данными объектами с помощью графических свойств станет
невозможным. Более подробную информацию см. в разделе "Управление свойствами
цвета и типа линий в блоках" в справочной системе AutoCAD.

Добавление компонентов проема

Данная процедура предназначена для добавления или редактирования компонентов
пользовательских блоков в экранных представлениях проемов.

Создайте блок для добавляемого компонента проема.

Создаваемый блок должен находиться в плоскости проема.

Создание компонентов проемов с помощью пользовательских блоков | 2257

В диалоговом окне "Экранное представление объектов" выберите
вкладку "Графические свойства".

Текущее экранное представление отображается жирным шрифтом.

Если "Переопределение объекта" уже выбрано, нажмите

в верхнем

правом углу вкладки.

Перейдите на вкладку "Прочие".

Выберите добавление или редактирование компонента блока.

то...

Если требуется...

нажмите "Добавить".

добавить новый компонент блока,

выберите редактируемый компо-
нент и нажмите "Редактировать".
Перейдите к этапу 10.

редактировать компонент существу-
ющего блока,

Нажмите "Выбрать блок".

Выберите нужный блок и нажмите "ОК".

Укажите, нужно ли вписать компонент блока по ширине, глубине и
высоте объекта или сохранить пропорцию

то...

Если требуется...

выберите "Ширина".

масштабировать блок по ширине
объекта,

выберите "Глубина".

масштабировать блок по глубине
объекта,

выберите "Высота".

масштабировать блок по высоте
объекта,

выберите "Сохранить пропорцию
XY".

равномерно масштабировать весь
блок, при котором масштабирова-
ние в одном направлении произво-
дится согласно другому критерию
масштабирования,

2258 | Глава 26 Проемы

то...

Если требуется...

сбросьте все флажки в группе "Впи-
сать".

масштабировать блок до его исход-
ного размера,

Укажите необходимость создания зеркальной копии блока в
направлении

или

то...

Если требуется...

выберите "Обратить по X".

создать зеркальную копию блока в
направлении

выберите "Обратить по Y".

создать зеркальную копию блока в
направлении

выберите "Обратить по Z".

создать зеркальную копию блока в
направлении

Укажите значения

для точки вставки.

Укажите смещение точки вставки блока в направлениях

Три раза нажмите "ОК".

Отключение вывода пользовательских компонентов проема

Данная процедура предназначена для отключения вывода пользовательских блоков
проема.

Вывод блоков компонентов можно отключить без удаления их из проема.

Выберите проем, параметры которого нужно изменить, нажмите на
нем правую кнопку мыши, а затем выберите "Редактировать экранное
представление".

В диалоговом окне "Экранное представление объектов" выберите
вкладку "Графические свойства".

Текущее экранное представление отображается жирным шрифтом.

Если "Переопределение объекта" уже выбрано, нажмите

в верхнем

правом углу вкладки.

Перейдите на вкладку "Прочие".

Отключение вывода пользовательских компонентов проема | 2259

Выберите "Отключить пользовательские блоки".

Дважды нажмите "ОК".

Удаление пользовательских компонентов проема

Данная процедура предназначена для удаления компонентов проема.

При этом пользовательские блоки удаляются из чертежа.

В диалоговом окне "Экранное представление объектов" выберите
вкладку "Графические свойства".

Текущее экранное представление отображается жирным шрифтом.

Если "Переопределение объекта" уже выбрано, нажмите

в верхнем

правом углу вкладки.

Перейдите на вкладку "Прочие".

Выберите удаляемый компонент и нажмите "Удалить".

Дважды нажмите "ОК".

2260 | Глава 26 Проемы

Лестницы

Лестницы - это AD-объекты, в которых для обеспечения перемещения между этажами здания
используются марши и ступени. Еще один вид объектов, с которыми взаимодействуют лестницы -
перила. Можно управлять стилем лестницы, формой площадки, типом ступеней, высотой подступенков
и шириной проступей.

Лестницы

Лестницы - это AD-объекты, в которых для обеспечения перемещения между этажами
здания используются марши и ступени. Еще один вид объектов, с которыми
взаимодействуют лестницы - перила. Можно управлять стилем лестницы, формой
площадки, типом ступеней, высотой подступенков и шириной проступей.

Формы лестниц

Хотя в современных зданиях преобладают строго прямоугольные лестницы, в
некоторых случаях кромки маршей могут быть не параллельны друг другу или иметь
криволинейные контуры. Площадки также могут быть непрямоугольными. Для кромок
маршей и площадок лестниц можно использовать практически произвольные профили.
Кроме того, на кромках маршей и площадок могут быть заякорены перила и несущие
конструкции. Также для моделирования различных условий пользовательские лестницы
можно создавать из линий или профилей.

Площадки и повороты

Формирование лестниц выполняется при заданной общей высоте, а для этого надо
знать общую длину, которая вычисляется на основании длины проступи. Лестница
может включать в себя площадки и повороты. При создании лестничного марша
прежде всего строится прямоугольник, соответствующий его ширине и длине, как для
одномаршевой лестницы. По мере последовательного выбора точек в зависимости от
требуемой формы лестницы создаются площадки и повороты.

2261

Материалы лестниц

В системе AutoCAD Architecture можно назначать лестнице материалы. Эти материалы
отображаются в визуальном стиле "Реалистичный" или когда они визуализированы.
В материалах имеются специальные установки для физических компонентов
лестницы, таких как подступенок, свес и проступь.

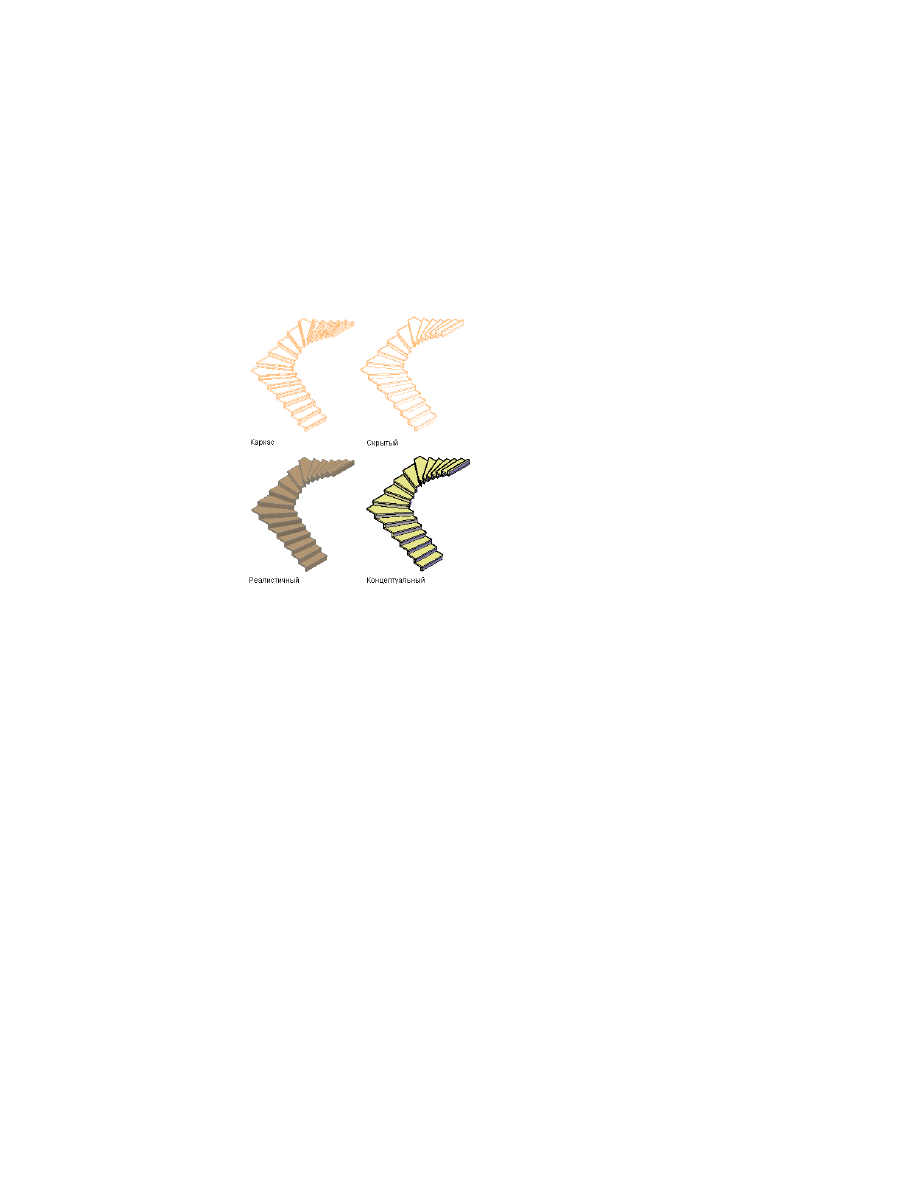

Просмотр лестницы с помощью разных визуальных стилей

Система AutoCAD Architecture предоставляет набор стандартных материалов,
предназначенных для основных задач проектирования и включающих в себя
установки для компонентов лестниц. В работе можно использовать эти стандартные
материалы или изменять их в соответствии с конкретными задачами проектирования.
Кроме того, можно создавать собственные материалы. Стилям объектов, которые
предоставляет программа, материалы уже назначены. Более подробные сведения см.
в разделе

Материалы лестниц и экранные компоненты

на стр. 2467.

Подсказки для лестниц

При обнаружении программой AutoCAD Architecture какой-либо проблемы со
способом прорисовки объекта-лестницы в чертеже отображается значок подсказки,
расположенный на этой лестнице.

2262 | Глава 27 Лестницы

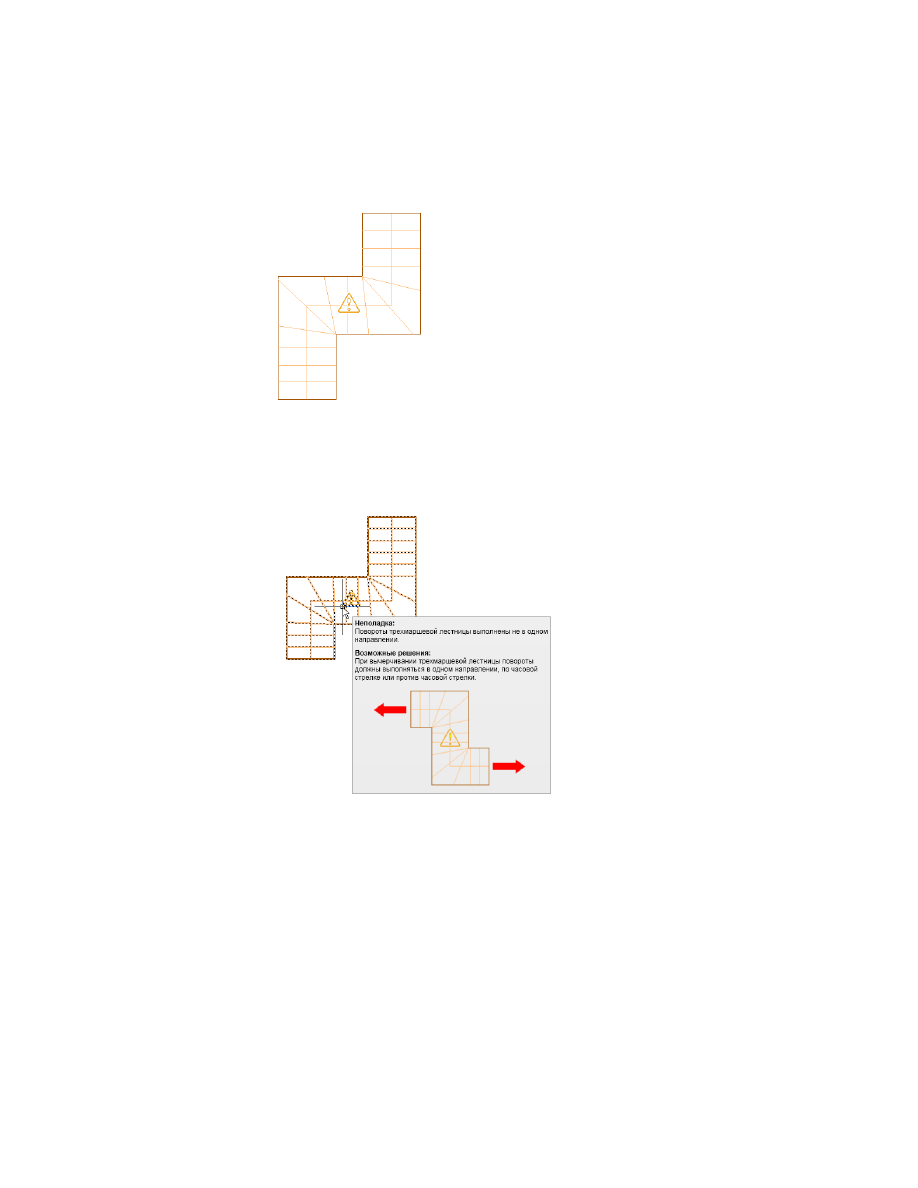

Лестница со значком подсказки

При наведении курсора на этот значок отобразится сообщение, содержащее описание
проблемы и один или несколько возможных вариантов ее решения. Для получения
более детальных инструкций можно нажать клавишу

и обратиться к

соответствующему разделу справочной системы.

Лестница с подсказкой

В целом ряде подсказок, относящихся к объектам-лестницам, указана неверная
конфигурация для определенного типа лестницы. Ссылки, отображающиеся при
нажатии клавиши F1, позволяют обратиться к соответствующему разделу справочной
системы и к приведенной ниже таблице, где представлены изображения и описания
различных типов лестниц, которые можно построить в программе AutoCAD

Подсказки для лестниц | 2263

Architecture. Воспользуйтесь этими ссылками для получения конкретных инструкций
о способах черчения каждого типа лестницы.

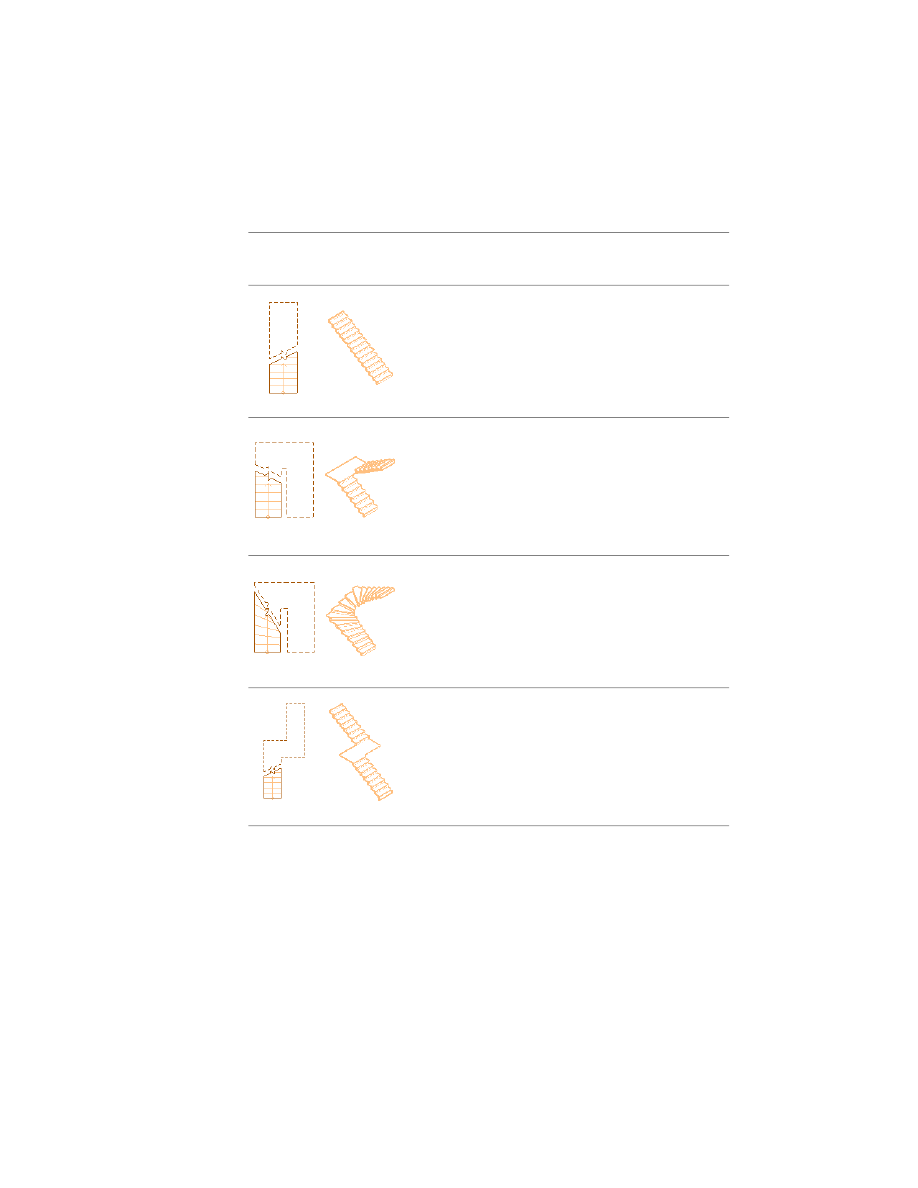

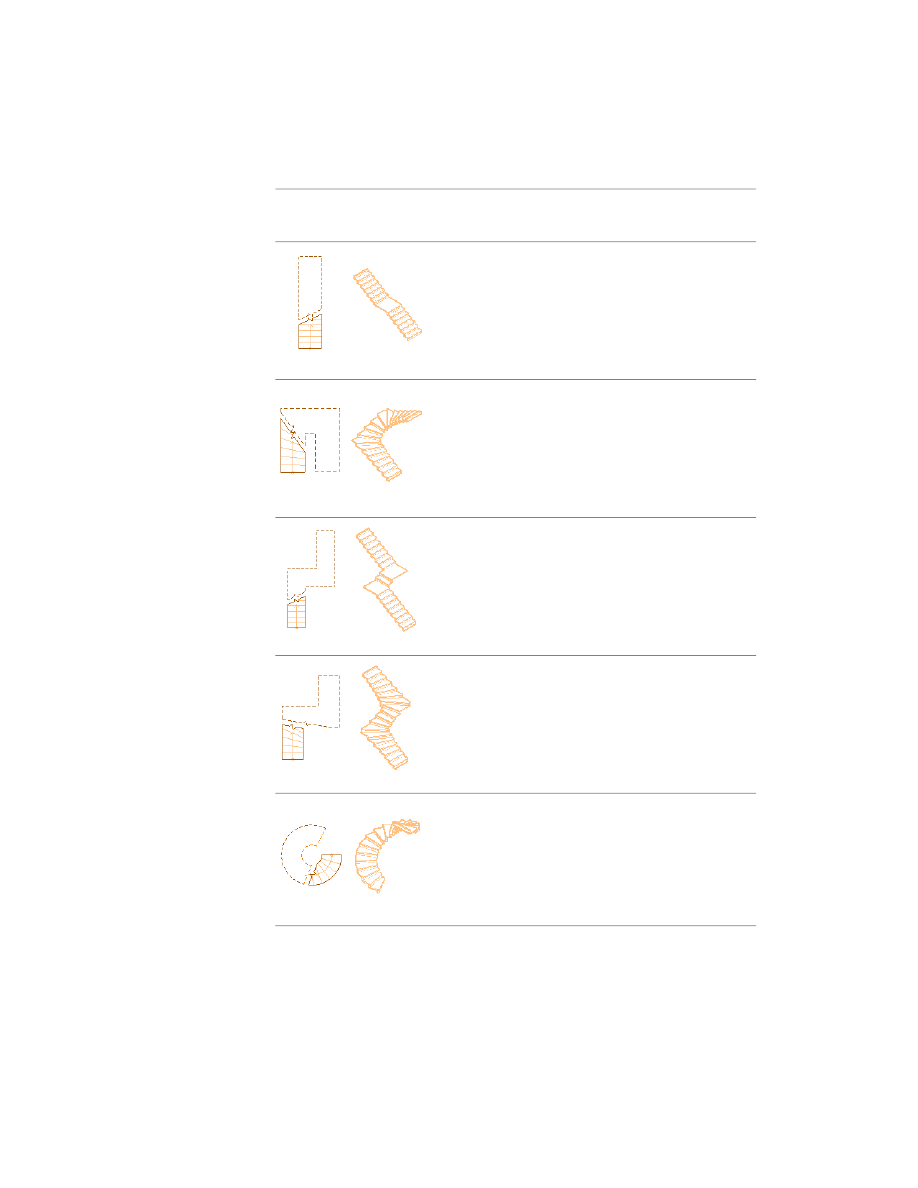

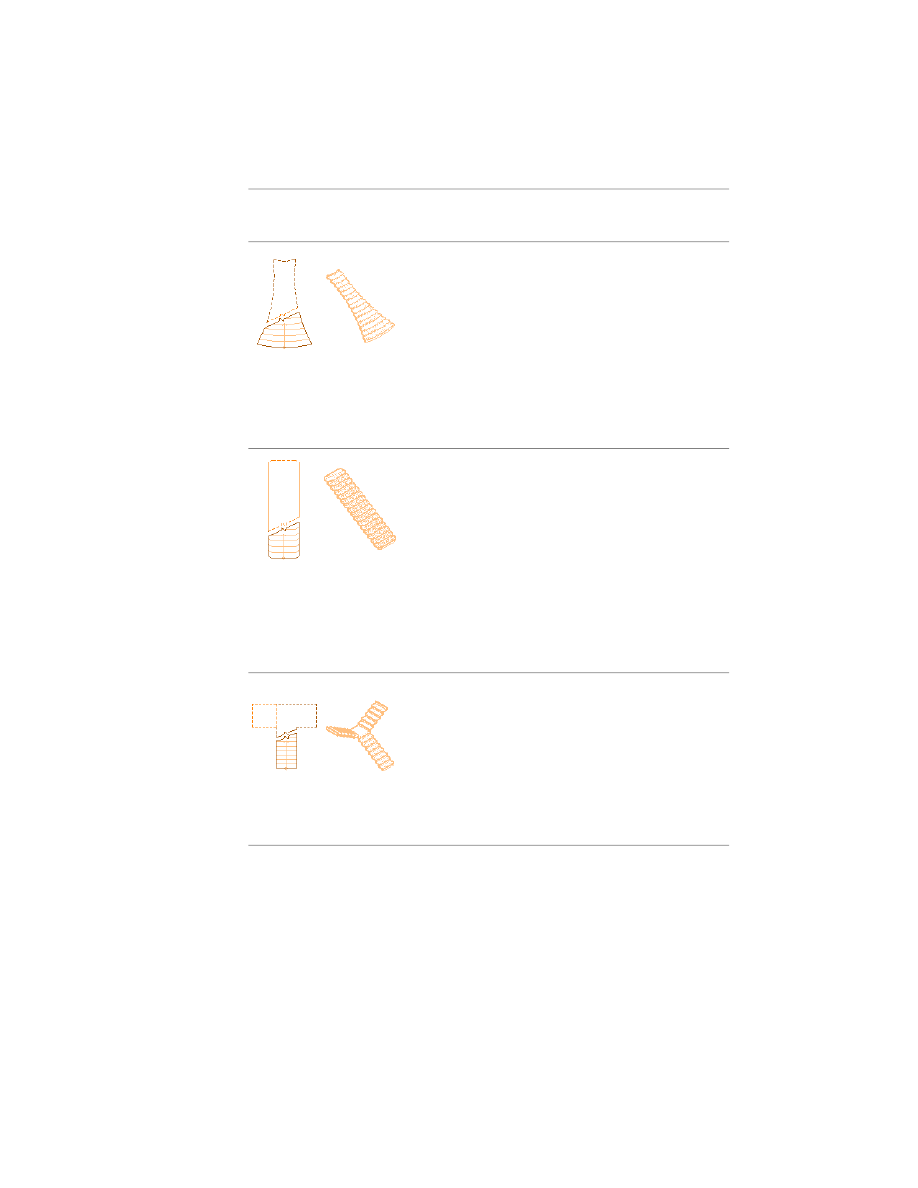

Способ черчения

Тип по-
воро-
та

Форма
лестни-
цы

3D вид
лестницы

2D вид
лестницы

Задайте начало и конец марша. Более
подробные сведения см. в разделе

Со-

Отсут-
ствует

Одно-
марше-
вая

здание одномаршевой лестницы с
пользовательскими параметрами

на

стр. 2269.

Задайте начало и конец марша. Более
подробные сведения см. в разделе

Со-

С про-
межу-

П-образ-
ная

здание П-образной лестницы с парамет-
рами, заданными пользователем

на

стр. 2286.

точ-
ной
пло-
щад-
кой

Задайте начало и конец марша. Более
подробные сведения см. в разделе

Со-

Трех-
мар-
шевая

П-образ-
ная

здание П-образной лестницы с парамет-
рами, заданными пользователем

на

стр. 2286.

Задайте начало и конец первого мар-
ша; укажите начало и конец следующе-

С про-
межу-

Много-
марше-
вая

го марша. Более подробные сведения
см. в разделе

Создание многомарше-

вой лестницы с параметрами, заданны-
ми пользователем

на стр. 2275.

точ-
ной
пло-
щад-
кой

2264 | Глава 27 Лестницы

Способ черчения

Тип по-
воро-
та

Форма
лестни-
цы

3D вид
лестницы

2D вид
лестницы

Задайте начало и конец первого мар-
ша; укажите начало и конец следующе-

С про-
межу-

Много-
марше-

го марша. Более подробные сведения
см. в разделе

Создание многомарше-

вой лестницы с параметрами, заданны-
ми пользователем

на стр. 2275.

точ-
ной
пло-
щад-
кой

вая
(прямо-
линей-
ная)

Укажите начало и конец первого мар-
ша; укажите начало и конец следующе-

Трех-
мар-
шевая

Много-
марше-
вая

го марша - чертить следует только в
одном направлении. Более подробные
сведения см. в разделе

Создание мно-

гомаршевой лестницы с параметрами,
заданными пользователем

на стр. 2275.

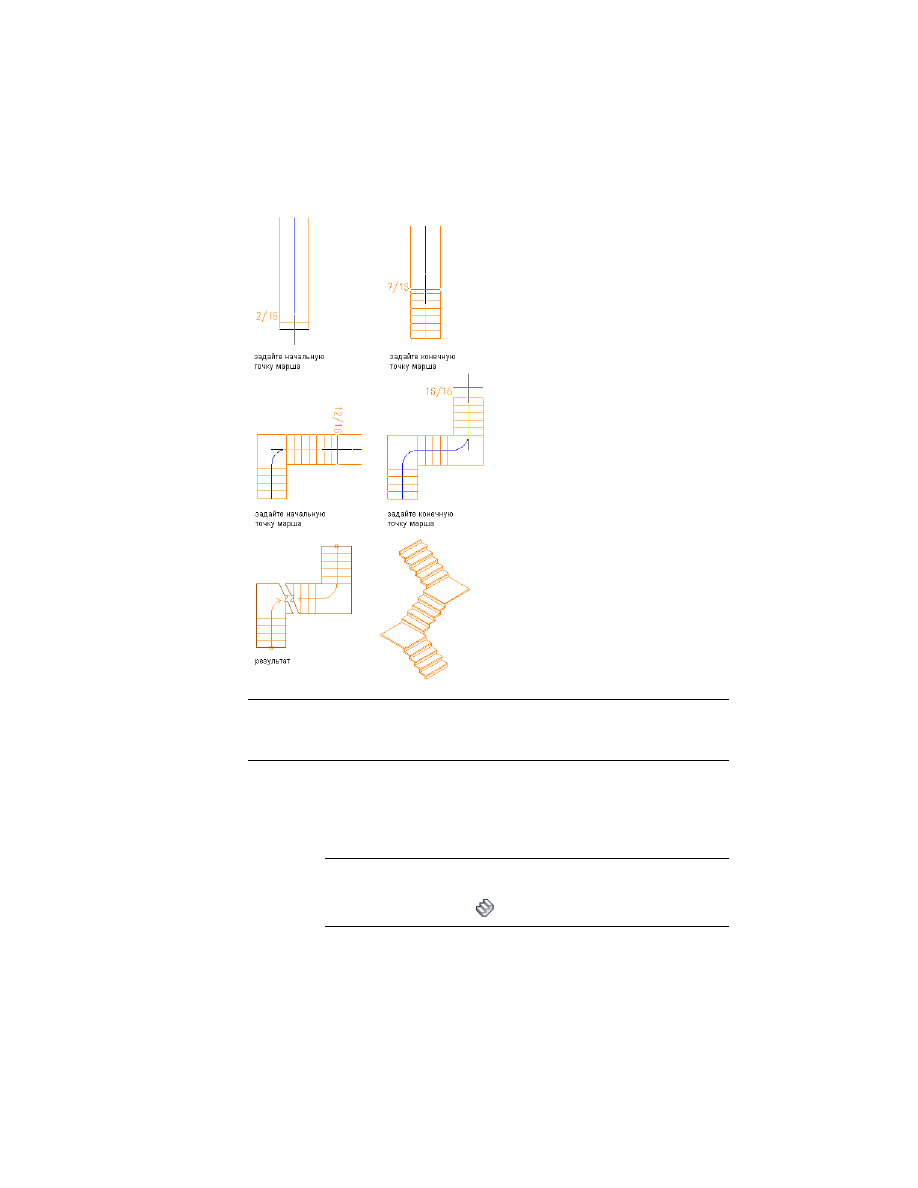

Укажите начало и конец первого мар-
ша; укажите конец следующего марша;

С по-
воро-

Много-
марше-
вая

укажите конец следующего марша.
Более подробные сведения см. в разде-
ле

Создание многомаршевой лестницы

с параметрами, заданными пользовате-
лем

на стр. 2275.

том в
одну
чет-
верть

Укажите начало и конец первого мар-
ша; укажите конец следующего марша;

Двух-
мар-
шевая

Много-
марше-
вая

укажите конец следующего марша.
Более подробные сведения см. в разде-
ле

Создание многомаршевой лестницы

с параметрами, заданными пользовате-
лем

на стр. 2275.

Укажите центр винтовой лестницы;
укажите начало лестницы. Более по-

Отсут-
ствует

Винто-
вая

дробные сведения см. в разделе

Созда-

ние винтовой лестницы с заданными
пользователем параметрами

на стр.

2294.

Подсказки для лестниц | 2265

Способ черчения

Тип по-
воро-
та

Форма
лестни-
цы

3D вид
лестницы

2D вид
лестницы

Начертите линии для пользователь-
ской лестницы; выберите расположе-

Отсут-
ствует

Пользо-
ватель-

ние левой и правой стороны; выберите
траекторию лестницы; выберите траек-
тории левой, правой и центральной
несущей конструкции; выберите пер-
вую проступь на текущем уровне; выбе-

ская
лестни-
ца (по
линиям)

рите остальные проступи. Более по-
дробные сведения см. в разделе

Созда-

ние пользовательской лестницы по
линиям

на стр. 2302.

Начертите пользовательский профиль
проступи; выполните расстановку для

Отсут-
ствует

Пользо-
ватель-

профиля проступи; выберите траекто-
рию лестницы; выберите траектории
левой, правой и центральной несущей
конструкции; выберите первый про-
филь проступи на текущем уровне;

ская
лестни-
ца (из
профи-
ля про-
ступи)

выберите остальные профили просту-
пи. Более подробные сведения см. в
разделе

Создание пользовательской

лестницы из профилей проступи

на стр.

2307.

Начертите многомаршевую лестницу;
начертите одномаршевую лестницу;

Отсут-
ствует

Якорь к
площад-
ке

выберите многомаршевую лестницу;
прикрепите якорем одномаршевую
лестницу к площадке многомаршевой
лестницы. Более подробные сведения
см. в разделе

Прикрепление лестницы

к площадке с помощью якоря

на стр.

2377.

2266 | Глава 27 Лестницы

Определение AD-параметров лестниц

Эта процедура используется, чтобы задавать для лестниц параметры и опции, которые
не заданы в свойствах стилей лестниц или в графических свойствах. Эти опции
находятся на вкладке "AD-объекты" диалогового окна "Настройка".

■

Формат представления

■

Привязки узлов

■

Измерение высоты марша

■

Пределы вычислений

Выберите пункт

➤

"Настройка".

Перейдите на вкладку "AD-объекты".

Задайте стандартные значения для лестницы:

то...

Если требуется...

выберите "Формат представления
(Без линий разреза или траекто-
рии)".

отобразить лестницу без линий
разреза или траектории,

выберите для параметра "Узлы для
привязки" значение "Углы марша и
площадки".

использовать для выбора углов
лестниц и площадок функцию
"Привязка узла",

выберите для функции "Привязка
узла" опцию "Вертикальная привяз-
ка".

задать высоту лестницы выше нача-
ла и ниже конца лестницы в каче-
стве точки "Привязки узла",

для функции "Измерение высоты
лестницы" выберите "От пола до
пола".

при измерении высоты лестницы
смещение учитывать верхней и
нижней грани,

для функции "Измерение высоты
лестницы" выберите "Приблизитель-
но от пола до пола".

при измерении высоты лестницы не
учитывать смещение верхней и
нижней грани,

для параметра "Пределы вычисле-
ний" укажите значение "Строгие".

отображать лестницу со значком
подсказки, если при редактирова-

Определение AD-параметров лестниц | 2267

то...

Если требуется...

нии оказываются нарушенными
предельные значения вычислений,
установленные на вкладке "Правила
расчета" диалогового окна "Стиль
лестниц"

для параметра "Пределы вычисле-
ний" укажите значение "Ослаблен-
ные".

не отображать маркер дефекта, если
при редактировании оказываются
нарушенными пределов вычисле-
ний, установленные на вкладке
"Правила расчета" диалогового окна
"Стиль лестниц",

ПРИМЕЧАНИЕ

Параметры пункта "Пределы вычислений" сохраняются

вместе с чертежом. Некоторые ранние версии программы имеют
параметр "Пределы вычислений", по умолчанию установленный в
значение "Ослабленные". В любом новом чертеже по умолчанию
устанавливается значение "Строгие".

Нажмите "OK".

Создание лестниц с помощью инструментов
"Лестница"

Инструменты, предоставляемые системой AutoCAD Architecture, позволяют быстро
устанавливать лестницы, выбирая инструмент лестницы с конкретным стилем
лестницы и другими стандартными свойствами. Пользователь может использовать
стандартные параметры инструмента, а может изменять те свойства, которыми не
управляет стиль.

В указанных ниже каталогах, поставляемых с данным программным обеспечением,
содержатся инструменты лестницы, которые можно добавлять к пользовательским
инструментальным палитрам:

■

Каталог инструментов;

■

каталог "Палитры образцов" для AutoCAD Architecture;

■

каталог "Инструменты проектирования".

2268 | Глава 27 Лестницы

Пользовательские палитры, создаваемые администратором САПР или другими
пользователями, также могут содержать инструменты лестницы со стилями и
свойствами лестниц, адаптированными к конкретным проектам или стандартам,
принятым на фирме.

Создание лестницы

Данную процедуру используют для добавления новой лестницы, обладающей
свойствами, указанными в выбранном пользователем инструменте лестницы. Как
задать характеристики при добавлении лестницы, см. в разделе

Создание

одномаршевой лестницы с пользовательскими параметрами

на стр. 2269.

Откройте нужную инструментальную палитру и выберите инструмент
лестницы.

При необходимости прокручивайте палитру, пока не появится нужный
инструмент.

ПРИМЕЧАНИЕ

Альтернативный способ создания лестницы - щелкните

на вкладке "Главная"

➤

панели "Создание"

➤

раскрывающийся список

"Лестница"

➤

"Лестница"

Укажите точку вставки лестницы.

Чтобы увеличить свободную область чертежа, палитру свойств можно
переместить или спрятать.

Укажите точку, определяющую направление лестницы.

При определении длины моделируемой лестницы учитываются все
заданные значения.

Продолжайте создавать лестницы, нажимая

ENTER

Создание одномаршевой лестницы с
пользовательскими параметрами

Эта процедура используется для добавления одномаршевой лестницы с параметрами,
заданными пользователем.

Создание лестницы | 2269

Создание одномаршевой лестницы

СОВЕТ

Чтобы обеспечить отображение палитры свойств, перед выбором

инструмента щелкните на вкладке "Главная"

➤

панели

"Создание"

➤

раскрывающемся списке "Инструменты"

➤

"Свойства".

Откройте нужную для работы инструментальную палитру и выберите
инструмент лестницы.

При необходимости прокручивайте палитру, пока не появится нужный
инструмент.

ПРИМЕЧАНИЕ

Альтернативный способ: щелкните на вкладке

"Главная"

➤

панели "Создание"

➤

раскрывающемся списке

"Лестница"

➤

"Лестница"

На палитре свойств перейдите на вкладку "Проектирование" разверните
узлы "Основные" и "Общие".

Выберите стиль.

Для параметра "Форма" выберите значение "Одномаршевая".

2270 | Глава 27 Лестницы

Задайте вертикальную ориентацию лестницы.

то...

Если требуется...

для параметра "Направление по
вертикали" выберите значение
"Вверх".

начертить лестницу от данного
массива пола до массива пола, рас-
положенного выше,

для параметра "Направление по
вертикали" установите значение
"Вниз".

начертить лестницу от данного
массива пола до массива пола, рас-
положенного ниже,

Разверните узел "Размеры".

Задайте ширину, высоту и привязку лестницы.

то...

Если требуется...

введите значение параметра "Шири-
на".

задать ширину лестницы,

введите значение параметра "Высо-
та".

задать высоту лестницы,

введите значение параметра "При-
вязка". От значения параметра

задать привязку лестницы,

"Привязка" зависит точка вставки
при размещении лестницы (слева,
по центру или справа) в начале
лестничного пролета.

Определите способ завершения лестницы.

то...

Если требуется...

для параметра "Ограничить" выбе-
рите значение "Подступенок".

завершить лестничный пролет под-
ступенком,

Создание одномаршевой лестницы с пользовательскими параметрами | 2271

то...

Если требуется...

ПРИМЕЧАНИЕ

Полная высота

лестницы, завершаемой подсту-
пенком, меньше заданной высо-
ты "от пола до пола" на толщину
одной проступи.

для параметра "Ограничить" выбе-
рите значение "Проступь".

завершить лестничный пролет про-
ступью,

для параметра "Ограничить" выбе-
рите значение "Площадка".

завершить лестничный пролет пло-
щадкой,

Нажмите кнопку

рядом с названием "Правила расчета" и,

то...

если требуется...

введите значения параметров "Об-
щая длина лестницы" и "Количество
ступеней" и нажмите кнопку "ОК".

задать общую линейную длину
лестницы,

■

Когда параметр "Общая длина
лестницы" установлен в состоя-

ние

(автоматически), то

значение длины вычисляется
на основании размера проступи
и количества ступеней.

2272 | Глава 27 Лестницы

то...

если требуется...

■

Когда параметр "Общая длина
лестницы" находится в состоя-

нии

(задается пользовате-

лем), то значение длины лестни-
цы равно введенному пользова-
телем размеру, а оставшиеся
три значения регулируются в
соответствии с пределами раз-
меров.

■

Если для параметра "Количе-
ство ступеней" установлен ре-

жим

(задается пользовате-

лем), ширина проступи увеличи-
вается или уменьшается таким
образом, чтобы лестница долж-
ным образом разместилась в
отведенном пространстве.

введите значение параметра "Коли-
чество ступеней" и нажмите кнопку
"ОК".

задать общее количество подступен-
ков,

■

Когда параметр "Количество
ступеней" установлен в состоя-

ние

(автоматически), то ко-

личество подступенков зависит
от общей длины и общей высо-
ты лестницы, а также от преде-
лов размеров, заданных на
вкладке "Правила проектирова-
ния". Выполняется автоматиче-
ское регулирование "Общей
длины лестницы".

■

Если для параметра "Количе-
ство ступеней" установлен ре-

жим

(задается пользовате-

лем), то пользователь может
задать значение, которое ис-
пользуется для вычисления

Создание одномаршевой лестницы с пользовательскими параметрами | 2273

то...

если требуется...

ширины проступи и высоты
подступенка. Если эти величины
выходят за предельные значе-
ния для лестниц, то выводится
сообщение об ошибке.

для всех полей выберите режим
(автоматически), щелкните на знач-

задать высоту каждого подступенка
в лестничном марше,

ке "Подступенок" так, чтобы он сме-

нился на

(задается пользовате-

лем), и введите значение параметра
"Подступенок". Нажмите "OK".

для всех полей выберите режим
(автоматически), щелкните на знач-

задать ширину для каждой проступи
лестничного марша,

ке рядом с параметром "Проступь"

так, чтобы он сменился на

(зада-

ется пользователем), и введите
значение ширины проступи. При
установке ширины проступи можно
также задать значение параметра
"Количество ступеней".

ПРИМЕЧАНИЕ

Если какое-либо значение устанавливается в таблице

"Правила расчета" как задаваемое пользователем, его можно изменять
непосредственно на палитре свойств.

ПРИМЕЧАНИЕ

Если рядом с каким-либо полем диалогового окна

"Правила расчета" отображается символ

, то значение этого поля

не может быть изменено до тех пор, пока режим другого поля

(задается пользователем) не изменится на

(автоматически).

В области чертежа задайте точку вставки лестницы.

Чтобы увеличить свободную область чертежа, палитру свойств можно
переместить или спрятать.

2274 | Глава 27 Лестницы

Задайте конечную точку лестницы.

Продолжите создание лестниц или нажмите

ENTER

Создание многомаршевой лестницы с параметрами,
заданными пользователем

Эта процедура используется для создания многомаршевой лестницы. Формы
многомаршевых лестниц можно использовать для создания лестничных пролетов
как прямой, так и ломаной формы. Лестницы могут быть с площадками с поворотом
в одну четверть, с антресолями и с поворотами без площадок.

Данный тип лестницы обусловлен правилами проектирования лестницы и высотой
"от пола до пола". Более подробную информацию о правилах проектирования
лестницы см. в разделе

Определение правил проектирования стиля лестницы

на стр.

2455.

При построении подступенков или лестничных маршей отображаются линии каждой
проступи. При построении плоской площадки линии проступей не отображаются.
При построении площадки поворотного типа поворот отображается вместе с линиями
угловых ступеней. Эти временные линии не обязательно соответствуют тому
местоположению линий ступеней, которое будет у окончательно сформированной
лестницы. Кроме того, количество подступенков, в настоящий момент добавленных
в лестницу, отображается (слева от лестницы) в виде дроби от общего количества
подступенков, необходимых для данной лестницы; например, "10/18".

ПРИМЕЧАНИЕ

Чтобы создать одномаршевую лестницу с заданными пользователем

площадками, следует использовать форму многомаршевой лестницы с антресолями.
На прямой линии задайте все точки, определяющие начало и конец марша.

Создание многомаршевой лестницы с параметрами, заданными пользователем | 2275

Создание многомаршевой лестницы с площадками

СОВЕТ

Чтобы обеспечить отображение палитры свойств, перед выбором

инструмента щелкните на вкладке "Главная"

➤

панели

"Создание"

➤

раскрывающемся списке "Инструменты"

➤

"Свойства".

Откройте нужную для работы инструментальную палитру и выберите
инструмент лестницы.

При необходимости прокручивайте палитру, пока не появится нужный
инструмент.

ПРИМЕЧАНИЕ

Альтернативный способ: щелкните на вкладке

"Главная"

➤

панели "Создание"

➤

раскрывающемся списке

"Лестница"

➤

"Лестница"

2276 | Глава 27 Лестницы

На палитре свойств перейдите на вкладку "Проектирование" и
разверните узлы "Основные" и "Общие".

Выберите стиль.

Для параметра "Форма" выберите значение "Многомаршевая".

Задайте тип поворота маршей.

то...

Если требуется...

для параметра "Тип поворота мар-
шей" установите значение "Антре-
соль".

создать в местах поворота лестнич-
ного пролета плоскую площадку с
задаваемой пользователем длиной,

для параметра "Тип поворота мар-
шей" выберите значение "Забежные
ступени".

ПРИМЕЧАНИЕ

Эти лестницы

должны состоять, по меньшей
мере, из трех сегментов, и на
всех углах направление поворо-
та должно быть одинаковым.

создавать лестницы с заданной
пользователем длиной в месте по-
ворота лестничного пролета и со
ступенями на повороте,

для параметра "Тип поворота мар-
шей" выберите значение "С поворо-
том в одну четверть".

ПРИМЕЧАНИЕ

Как правило, та-

кие лестницы состоят из двух
или более маршей, соединен-
ных квадратными площадками.

создать в месте поворота лестнич-
ного пролета плоскую площадку,
длина которой равна ширине лест-
ницы,

для параметра "Тип поворота мар-
шей" выберите значение "Поворот
в одну четверть".

ПРИМЕЧАНИЕ

Эти лестницы

могут состоять из двух или бо-
лее сегментов, а направление
поворота на углах может быть
любым.

создать лестницы со ступенями по
всей длине и с одним или несколь-
кими поворотами в любом направ-
лении,

Создание многомаршевой лестницы с параметрами, заданными пользователем | 2277

Задайте для лестницы тип вертикальной ориентации.

то...

Если требуется...

для параметра "Направление по
вертикали" выберите значение
"Вверх".

начертить лестницу от данного
массива пола до массива пола, рас-
положенного выше,

для параметра "Направление по
вертикали" установите значение
"Вниз".

начертить лестницу от данного
массива пола до массива пола, рас-
положенного ниже,

Разверните узел "Размеры".

Задайте ширину, высоту и привязку лестницы.

то...

Если требуется...

введите значение параметра "Шири-
на".

задать ширину лестницы,

введите значение параметра "Высо-
та".

задать высоту лестницы,

введите значение параметра "При-
вязка". От значения параметра

задать привязку лестницы,

Определите способ завершения лестницы:

то...

если требуется...

для параметра "Ограничить" выбе-
рите значение "Подступенок".

завершить лестничный пролет под-
ступенком,

2278 | Глава 27 Лестницы

AutoCAD Architecture 2011. Руководство пользователя (глава 25-28) - часть 5
