Новые возможности

Добро пожаловать в систему AutoCAD Architecture 2011! Данный выпуск создан на основе новой
платформы AutoCAD

2011 и предназначен для усовершенствования архитектурных рабочих процессов

и повышения простоты использования. Теперь пользователям доступны новые функции подчистки
стен и реконструкции, улучшенные средства для работы с сетками и геометрические зависимости.

Новые функции в AutoCAD Architecture 2011

В следующих разделах перечислены новые и улучшенные функции в AutoCAD
Architecture 2011.

Инструменты для повышения производительности при
работе с сетками и стенами

Модуль "Инструменты для повышения производительности" предоставляет
расширенные функциональные возможности создания сеток колонн, формирования
колонн и размещения дверей и окон относительно точек стен или линий сеток. Более
подробную информацию см. в разделах

Создание расширенных настраиваемых сеток

колонн

на стр. 2988 и

Редактирование расширенных настраиваемых сеток колонн

на

стр. 3018.

Новый инструмент "Сетка колонн" позволяет определить для сетки колонн ряд
параметров, которые ранее не могли быть определены пользователем.

Переменные линии сетки для каждой стороны сетки

Можно определить разное количество линий сетки для каждой из четырех сторон
сетки:

Информация о порядке формирования переменных линий сетки приведена в разделе

Создание расширенной сетки с различными линиями сетки с каждой стороны

на

стр. 2997.

Использование основной и дополнительной нумерации сетки

При создании меток сетки возможно использование основной и дополнительной
нумерации.

Вставка линии сетки с дополнительной нумерацией

Можно добавлять линии сетки со схемой дополнительной нумерации во время
создания сетки либо добавлять их впоследствии. Более подробную информацию см.
в разделе

Определение схемы нумерации для дополнительных линий сетки

на стр.

3004.

Избирательная нумерация сетки для каждой из сторон сетки

Имеется возможность определения режима отображения меток для каждой отдельной
стороны сетки. Это решение принимается во время вставки сетки, либо можно

4 | Глава 1 Новые возможности

добавить метки сетки позднее. Более подробную информацию см. в разделах

Определение отображения нумерации сетки при ее вставке

на стр. 3001 и

Добавление

меток на расширенную настраиваемую сетку колонн после вставки

на стр. 3021.

Свойства сеток

В качестве дополнительной возможности инструмент "Сетка" позволяет управлять
следующими свойствами сетки:

■

ортогональная или радиальная форма сетки;

■

количество линий сетки;

■

размер планировочных элементов по вертикали и по горизонтали;

■

внутренний радиус сетки (радиальная сетка);

■

направление сетки по часовой или против часовой стрелки (радиальная сетка);

■

многовидовой блок для метки сетки;

■

схема цифровой/буквенной нумерации меток сетки;

■

префиксы для меток сетки;

■

выступ сетки;

■

выступ метки сетки.

С помощью команд на вкладке "Инструменты для повышения производительности"
можно точно размещать двери и окна относительно стен и линий сетки. Более
подробную информацию см. в разделах

Добавление дверей и окон относительно

стен

на стр. 1270 и

Добавление дверей и окон относительно сеток колонн

на стр. 1274.

Размещение дверей и окон относительно линии сетки

Имеется возможность добавлять двери и окна в стену при заданном расстоянии до
линии сетки.

Инструменты для повышения производительности при работе с сетками и стенами | 5

Добавление нескольких дверей с заданным расстоянием до линий сетки

Вставка дверей или окон по центру между линиями сетки

Можно вставить дверь или окно в стену по центру между двумя линиями сетки.

Вставка окон по центру между двумя линиями сетки

Вставка дверей или окон, равномерно размещенных между линиями
сетки

Имеется возможность вставить определенное количество дверей или окон между
двумя линиями сетки на равных расстояниях друг от друга.

6 | Глава 1 Новые возможности

Вставка дверей, равномерно расположенных между двумя линиями сетки

Вставка в стену равномерно расположенных дверей и окон

Можно вставить несколько дверей или окон в стену на равном расстоянии друг от
друга. Во время вставки можно задать следующие параметры:

Постоянное количество проемов или постоянное расстояние между
проемами

■

Вставка определенного количества дверей или окон в выбранную стену

■

Вставка переменного количества дверей или окон в выбранную стену на заданном
расстоянии

Вставка в сегмент стены или во всю стену

Можно указать, следует ли вставить двери или окна вдоль сегмента стены (между
пересекающимися стенами) либо вдоль всей стены.

Инструменты для повышения производительности при работе с сетками и стенами | 7

Вставка нескольких дверей в сегмент стены на равном расстоянии

Вставка нескольких дверей во всю стену на равном расстоянии

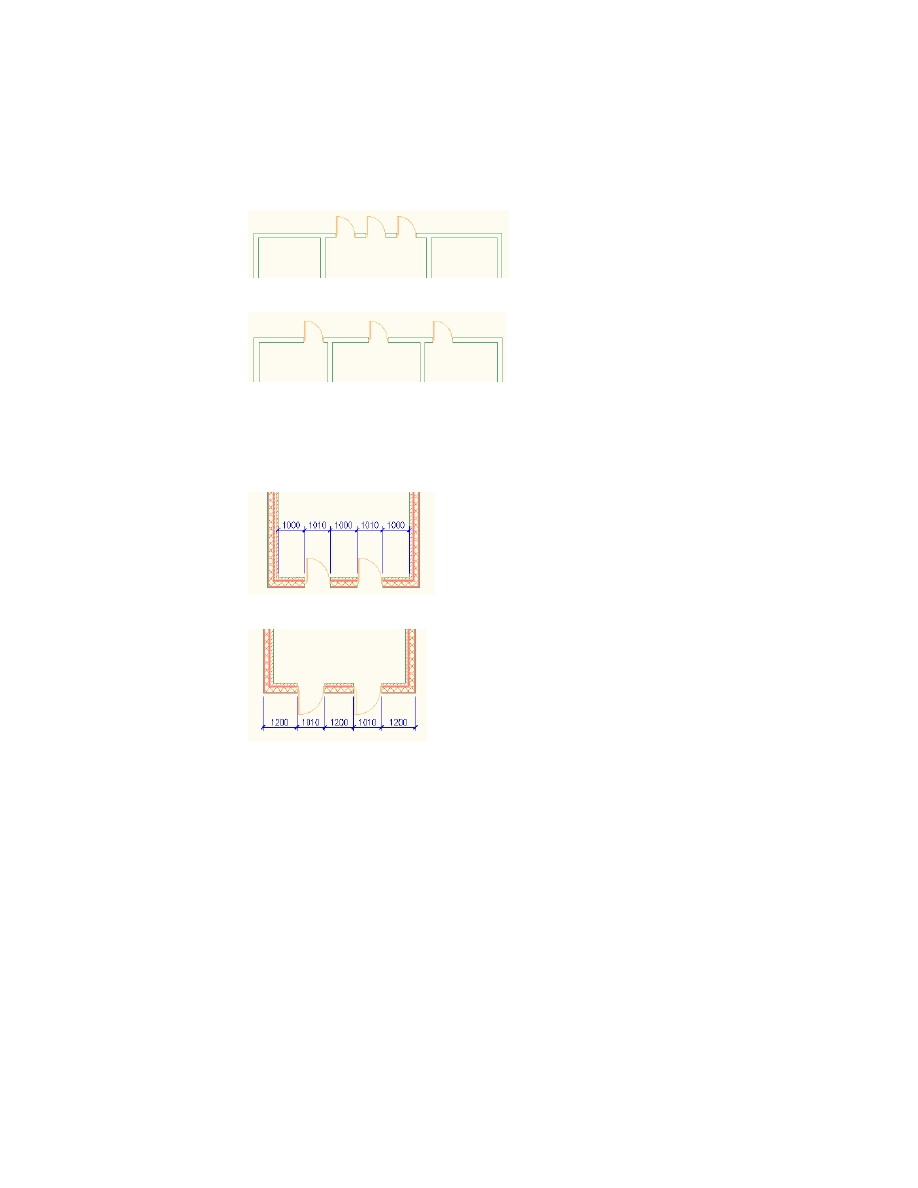

Вставка на внутреннюю или внешнюю сторону стены

Можно выбрать, следует ли равномерно распределять двери или окна снаружи или
внутри стены:

Равномерное распределение дверей по внутренней стороне стены

Равномерное распределение дверей по наружной стороне стены

Реконструкция

Функция реконструкции предоставляет эффективный метод простого определения
объектов и связывания их с различными этапами проекта по реконструкции. С
помощью функции реконструкции на одном чертеже можно отобразить
существующие, снесенные и новые конструкции. Работа над единственным чертежом
и выбор планов реконструкции разного типа позволяет избежать ошибок, которые
обычно обусловлены редактированием нескольких чертежей. Для получения более
подробных сведений см. раздел

Реконструкция

на стр. 619.

8 | Глава 1 Новые возможности

При использовании режима реконструкции во время черчения все существующие
объекты относятся к категории существующих объектов. Удаленные объекты будут
отнесены к категории снесенных объектов. Например, при переносе двери создается
как новая, так и снесенная дверь, а также соответствующие проемы в стенах.

Стиль и правила проектирования для отображения

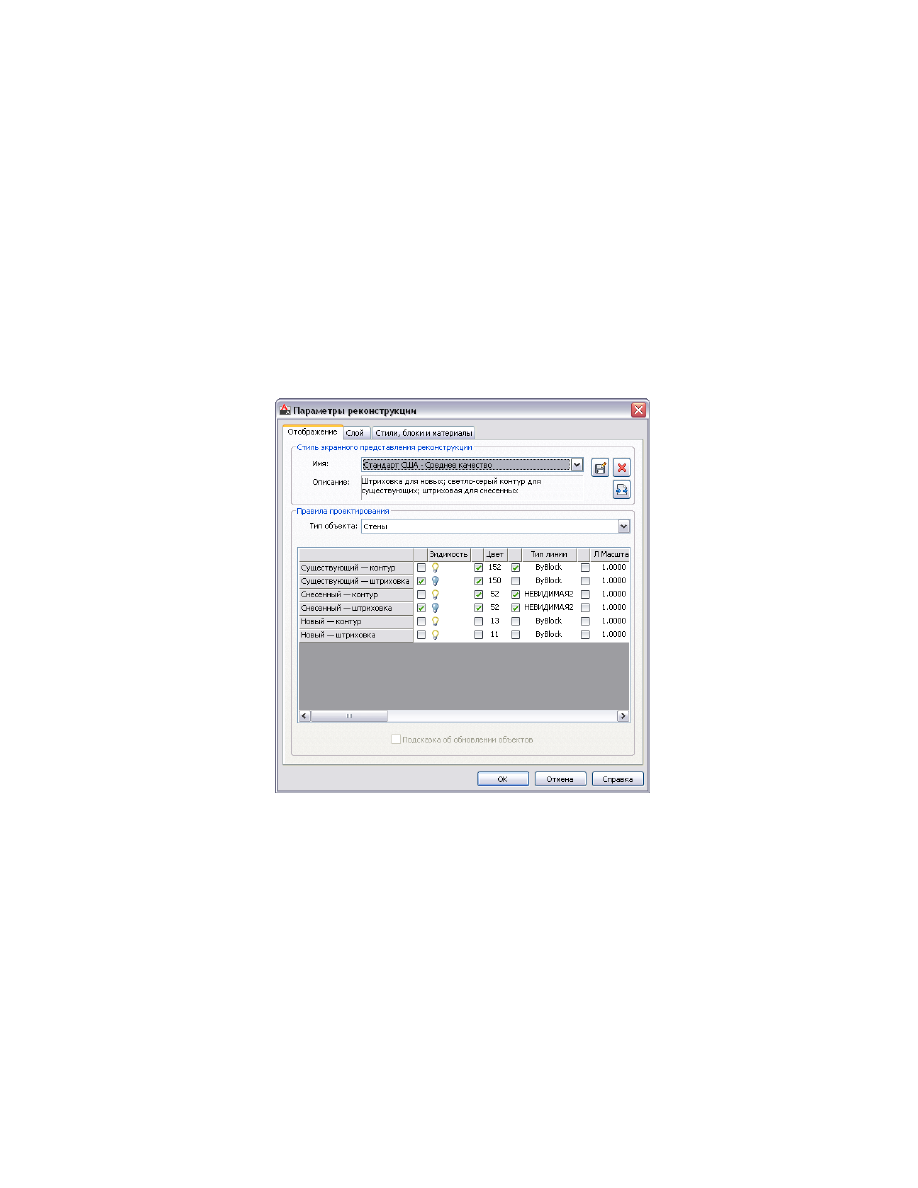

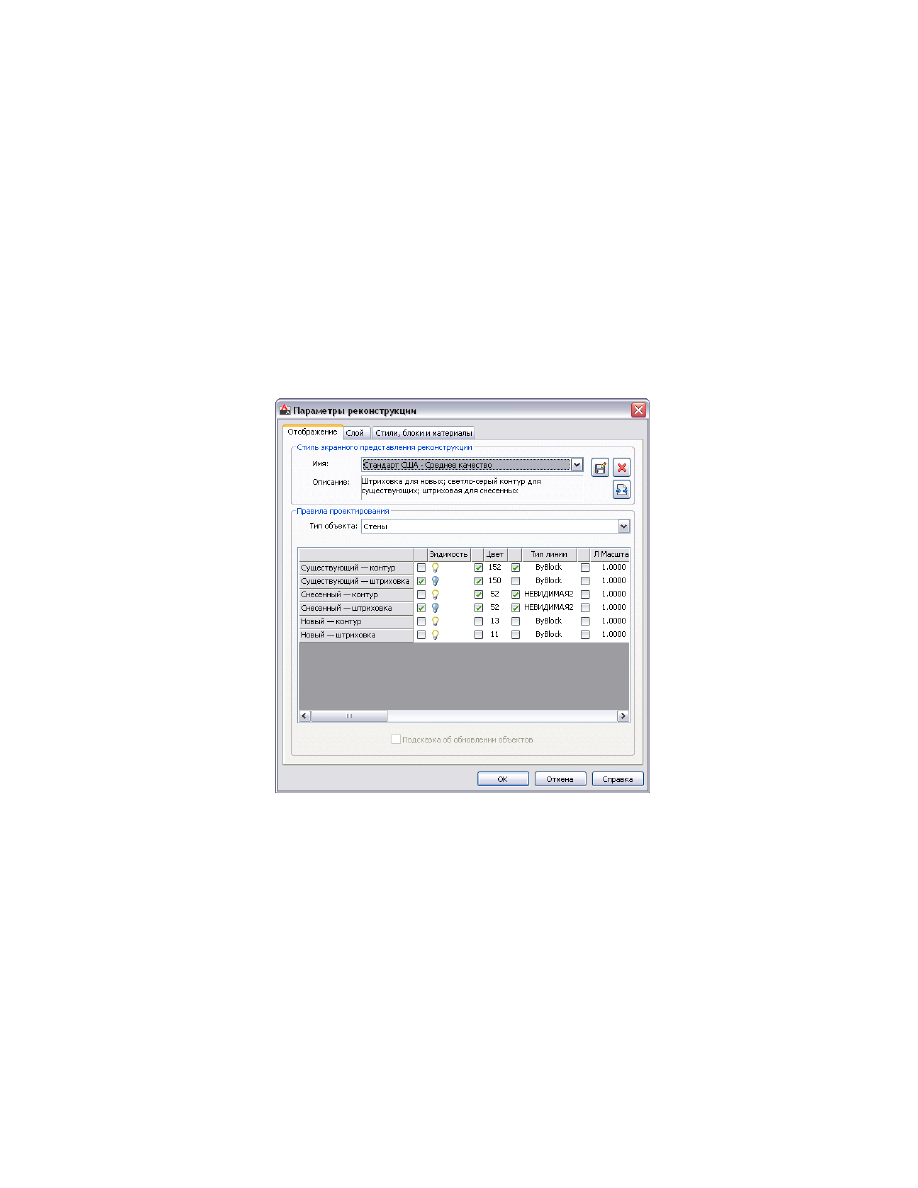

В конфигурации экранного представления реконструкции объекты отображаются
в соответствии с их экранным представлением. В рамках этой конфигурации
экранного представления задаются категории существующих, снесенных и новых
объектов, а также определяется возможность их отображения на планах, разрезах и
фасадах.

Взаимодействие между объектами здания

Объекты здания автоматически относятся к категориям существующих, снесенных
или новых объектов и взаимодействуют друг с другом на основе своей категории.
Например, объекты категорий "Существующий" и "Новый" взаимодействуют друг с
другом, а объекты категорий "Снесенный" и "Новый" не взаимодействуют. Поэтому
если имеются стены, отнесенные к категории снесенных объектов, и стены из

Реконструкция | 9

категории новых объектов и требуется, чтобы они пересекались, можно
отредактировать их вручную.

Усовершенствования стен

Определенные усовершенствования также были внесены в элементы стен.

Интеллектуальная подчистка стен

С помощью функции интеллектуальной подчистки стен можно быстро и легко
подчистить пересечения 2, 3 или более сегментов стен. Выберите сегменты стены и
примените условие подчистки. Обычно при выборе границы получается условие
подчистки пересечения в форме буквы T. Если граница не была выбрана, результатом
будет условие подчистки пересечения в форме буквы L. Для получения более
подробных сведений см. раздел

Работа с интеллектуальной подчисткой

на стр. 1429.

Функция интеллектуальной подчистки проверяет пересекающиеся линии привязки
стен, чтобы обеспечить правильную подчистку стен.

С помощью интеллектуальной подчистки можно создать стык 2 сегментов стены в
форме буквы L.

10 | Глава 1 Новые возможности

Геометрические зависимости

При работе в 2D виде в плане к AD-объектам можно применять размерные и
геометрические зависимости. Зависимости AD-объектов представляют собой
расширенную версию зависимостей AutoCAD, обеспечивая дополнительные
функциональные возможности взаимодействия AD-объектов. В основном
зависимости AD-объектов обеспечивают исходный выбор объекта вместо выбора
точки. Для получения более подробных сведений см. раздел

Зависимости AD-объектов

на стр. 1235.

Зависимости поддерживаются следующими AD-объектами:

■

Стены

■

Сетки колонн

■

Колонны

■

Балки

■

Навесные стены

■

Формообразующий элемент

■

Многовидовые блоки

Геометрические зависимости | 13

В качестве примеров использования зависимостей для AD-объектов можно привести
ограничение внешних стен до сетки колонн с помощью зависимостей "Фиксация" и
"Горизонтальность", выравнивание осевой линии навесной стены по сетке колонн
при помощи зависимости "Выравнивание" или скрепление 2 сеток колонн при помощи
зависимости "Совпадение".

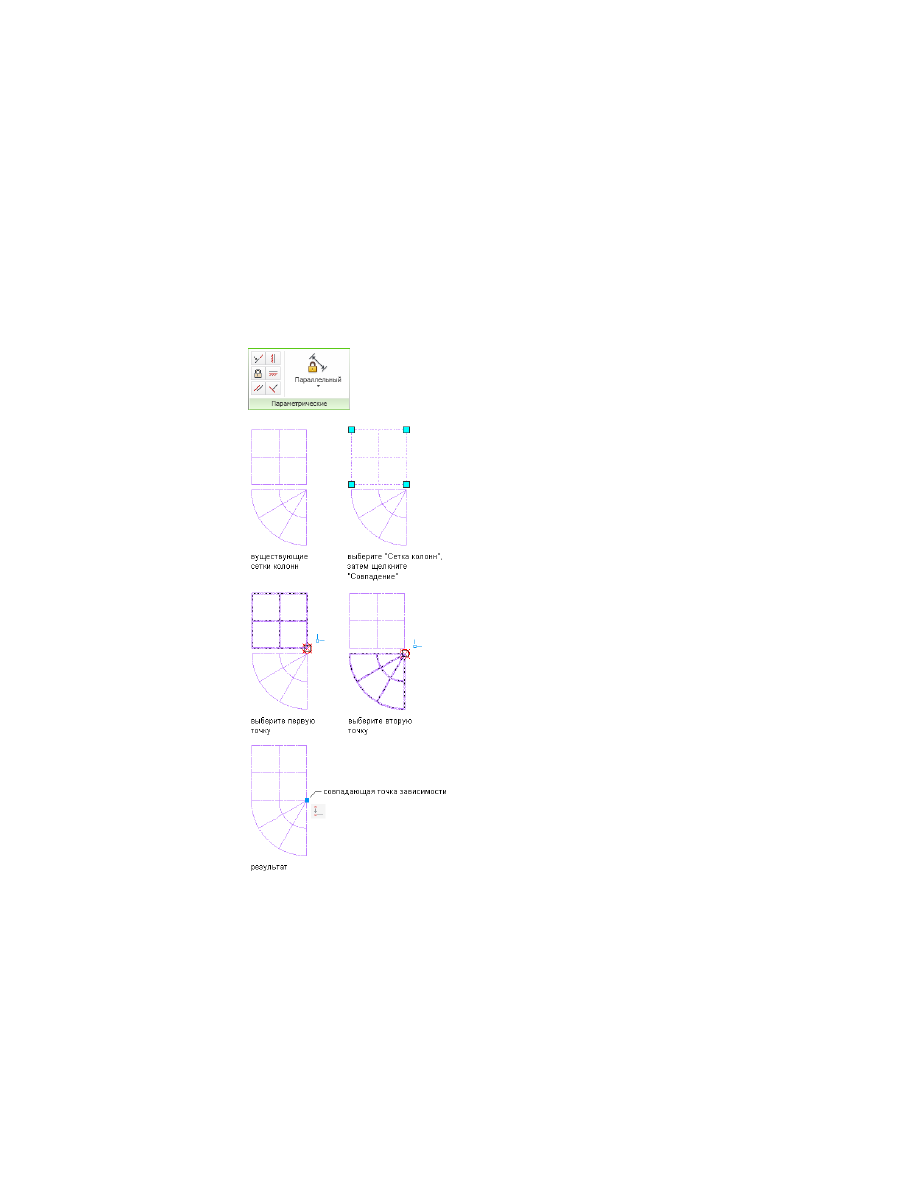

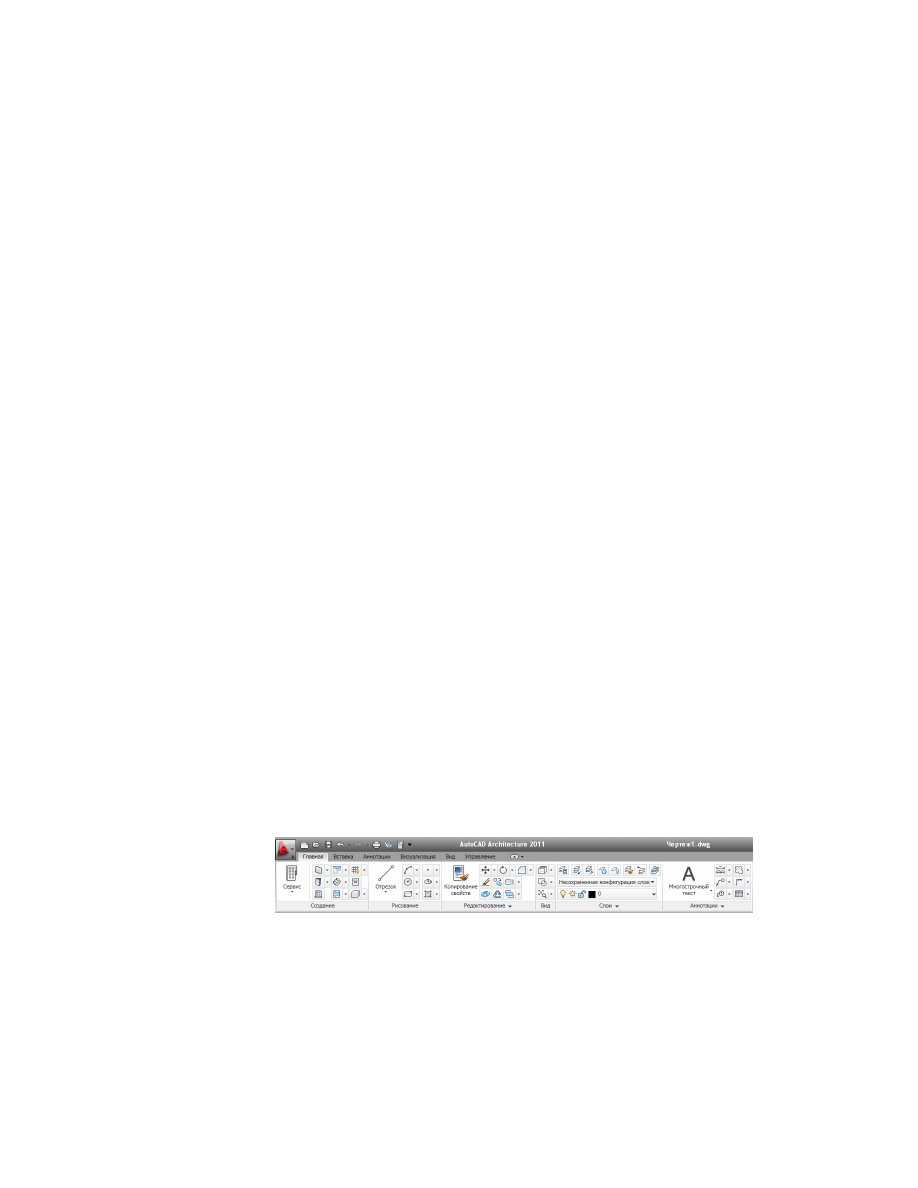

Если выбрать один из AD-объектов, поддерживающих зависимости, на ленте на
панели "Параметрические" отобразятся доступные для него зависимости.

Панель "Параметрические"

14 | Глава 1 Новые возможности

Раздел "Быстрый старт" для перехода от AutoCAD к
AutoCAD Architecture

Если ранее архитектурные задачи решались вами с помощью AutoCAD и вам
понадобилось перейти на AutoCAD Architecture, вы легко заметите, что использование
инструментов, специально разработанных для архитекторов, обеспечивает более
высокую производительность и имеет преимущества перед методами построения
AutoCAD, применявшимися ранее.

Справочная система разработана для упрощения перехода от AutoCAD к AutoCAD
Architecture. Эти компоненты справки помогают новым пользователям, обладающим
опытом работы с предыдущими версиями AutoCAD, легко перейти к работе с
AutoCAD Architecture:

■

Пользовательский интерфейс, общие сведения

Интерактивный способ

изучения пользовательского интерфейса AutoCAD Architecture.

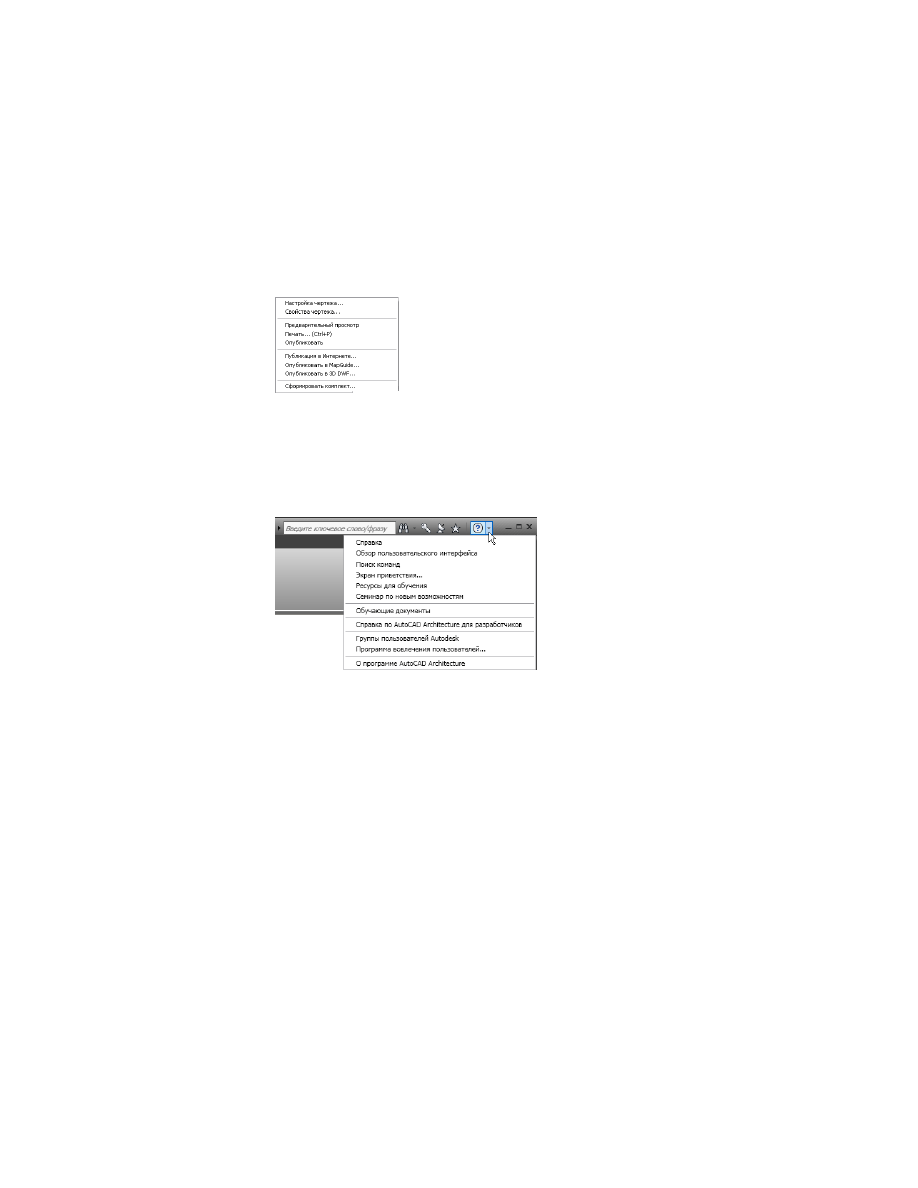

Доступно на экране приветствия и в раскрывающемся списке справочной системы.

■

Поиск команд

Инструмент, который выводит список команд в соответствии с

их прошлым расположением в AutoCAD Architecture и отображает их нынешнее
расположение на ленте.
Доступно в меню раскрывающегося списка "Справка".

■

Видеоролики "Начало работы"

Короткие видеоролики о наиболее часто

используемых задачах AutoCAD Architecture.
Доступно на экране приветствия и странице учебных ресурсов.

■

"Ресурсы для обучения"

Страница, содержащая ссылки на ресурсы для разных

уровней квалификации.
Доступно на экране приветствия и в раскрывающемся списке справочной системы.

■

Семинар по новым возможностям

Обзор новых функций AutoCAD Architecture.

Доступ осуществляется через экран приветствия, раскрывающийся список
"Справка" и главную страницу справочной системы.

■

Экскурсия по пользовательскому интерфейсу

Короткий ознакомительный

видеоролик, посвященный пользовательскому интерфейсу AutoCAD Architecture.
Доступ осуществляется по ссылке

http://www.autodesk.com/autocadarchitecture-uivideo

Экран приветствия обеспечивает централизованный доступ к некоторым из этих
компонентов и отображается при открытии приложения.

Раздел "Быстрый старт" для перехода от AutoCAD к AutoCAD Architecture | 15

Экран приглашения

Этот обзор задач и методов их решения в AutoCAD Architecture поможет быстро
начать работу. Чтобы получить дополнительные сведения о задаче, откройте
соответствующий раздел справки или просмотрите один из видеороликов о начале
работы.

ПРИМЕЧАНИЕ

Расположение инструментов, палитр и упомянутых ниже каталогов

представляют собой расположение по умолчанию для стандартной установки в
США. В пользовательских установках, а также в ограниченных версиях могут
изменяться поставляемые инструменты и структура палитр инструментов.

Дополнительная информация

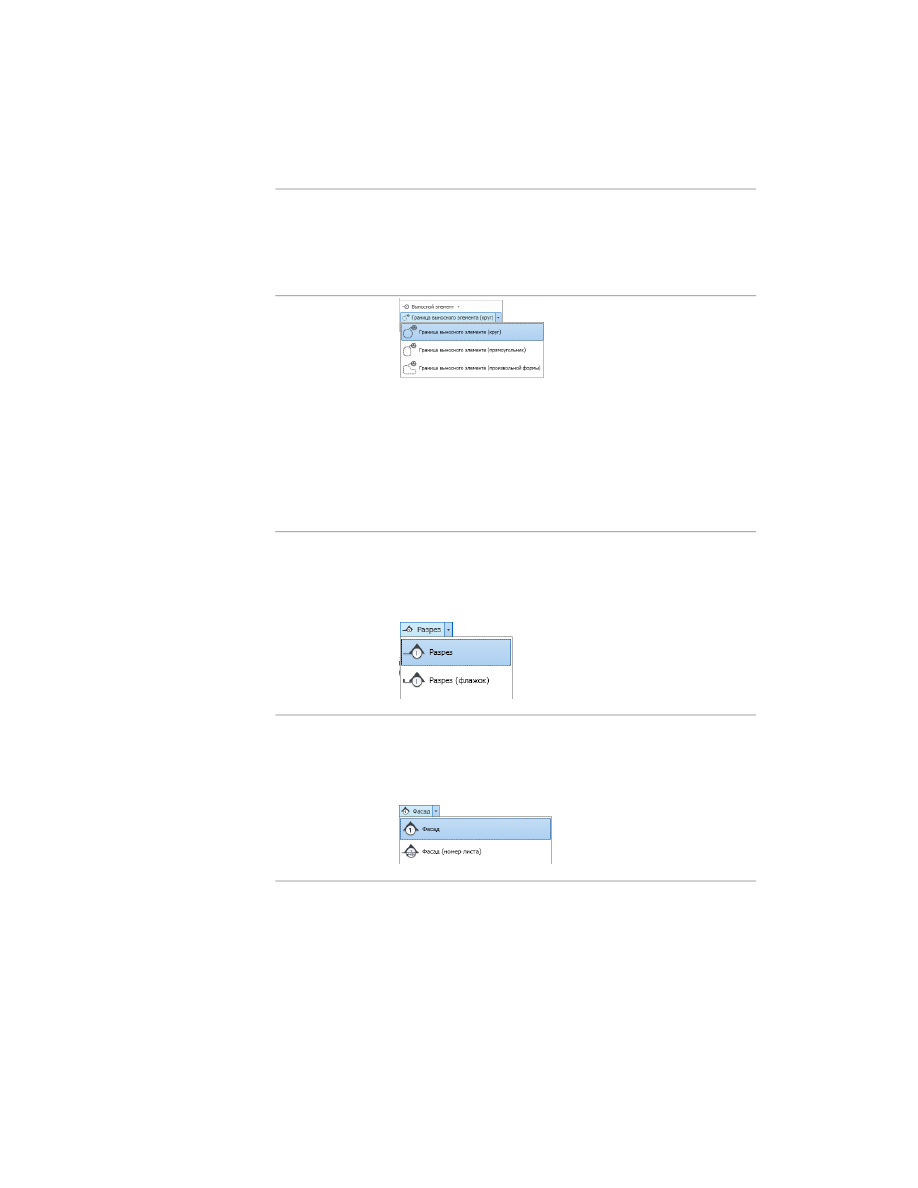

Расположение ленты

с ин-
стру-
мен-
та-
ми
AutoCAD
Architecture

с ин-
стру-
мен-
тами
AutoCAD

Как
посту-
пить...

Рабо-
та с
кон-
цеп-
ту-
аль-
ным
фор-

16 | Глава 1 Новые возможности

Дополнительная информация

Расположение ленты

с ин-
стру-
мен-
та-
ми
AutoCAD
Architecture

с ин-
стру-
мен-
тами
AutoCAD

Как
посту-
пить...

мооб-
разо-
вани-
ем

вкладка "Главная"

➤

панель

"Создание"

➤

раскрываю-

щийся список "Ящик"

Фор-
мо-
об-
ра-
зую-
щие
эле-
мен-
ты

Фи-
гу-
ры

Изу-
че-
ние
фор-
мооб-
разо-
ва-
ния
кон-

■

Интерактивная справка:

Формообразующие элементы
и композиционные группы

на

стр. 1075

струк-
ции?

ком-
по-
зи-
ци-
он-
ные
груп-
пы

Со-
зда-
ние
раз-
ме-
ще-
ния
поме-
ще-
ний
и
цвет-
ные

Раздел "Быстрый старт" для перехода от AutoCAD к AutoCAD Architecture | 17

Дополнительная информация

Расположение ленты

с ин-
стру-
мен-
та-
ми
AutoCAD
Architecture

с ин-
стру-
мен-
тами
AutoCAD

Как
посту-
пить...

пла-
ны

вкладка "Главная"

➤

панель

"Создание"

➤

раскрываю-

щийся список "Помещение"

По-
ме-
ще-
ния

По-
ли-
ли-
ния
и
штри-
хов-
ка

Со-
зда-
вать
пла-
ны
поме-
ще-
ний?

■

Интерактивная справка:

Типы

помещений

на стр. 3151

Вкладка "Вид"

➤

панель

"Внешний вид"

➤

Те-
мы
отоб-

Штри-
хо-
ва-

Со-
здать
пла-

■

Интерактивная справка:

Об-

зор процесса: формирование
тем отображения

на стр. 4183

➤

раскрывающийся список

"Темы"

ра-
же-
ния
и
по-
ме-
ще-
ния

ние
и
по-
ли-
ли-
ния

ны с
за-
лив-
кой?

Со-
здать
пла-
ны
мас-
сива
по-
ла

18 | Глава 1 Новые возможности

Дополнительная информация

Расположение ленты

с ин-
стру-
мен-
та-
ми
AutoCAD
Architecture

с ин-
стру-
мен-
тами
AutoCAD

Как
посту-
пить...

вкладка "Главная"

➤

панель

"Создание"

➤

раскрываю-

Сте-
ны

Ли-
нии
или

Рисо-
ва-
ние
стен?

■

Интерактивная справка:

Сте-

ны

на стр. 1249

щийся список "Стена"

➤

"Сте-

на"

муль-
ти-
ли-
нии

вкладка "Главная"

➤

панель

"Создание"

➤

раскрываю-

Две-
ри

Бло-
ки
или

Нари-
со-
вать

■

Интерактивная справка:

Две-

ри

на стр. 2027

щийся список

"Дверь"

➤

"Дверь"

ди-
на-

две-
ри?

ми-
че-
ские
бло-
ки

вкладка "Главная"

➤

панель

"Создание"

➤

"Окно"

Ок-
на

Бло-
ки
или

Нари-
со-
вать

■

Интерактивная справка:

Окна

на стр. 2119

ди-

ок-
на?

на-
ми-
че-
ские
бло-
ки

вкладка "Главная"

➤

панель

"Создание"

➤

раскрываю-

Лест-
ни-
цы

Ли-
ния

Нари-
со-
вать

■

Интерактивная справка:

Лестницы

на стр. 2261

щийся список "Лестни-

ца"

➤

"Лестница"

лест-
ни-
цы?

Раздел "Быстрый старт" для перехода от AutoCAD к AutoCAD Architecture | 19

Дополнительная информация

Расположение ленты

с ин-
стру-
мен-
та-
ми
AutoCAD
Architecture

с ин-
стру-
мен-
тами
AutoCAD

Как
посту-
пить...

вкладка "Главная"

➤

панель

"Создание"

➤

раскрываю-

Пе-
ри-
ла

Ли-
ния

Нари-
со-
вать

■

Интерактивная справка:

Пери-

ла

на стр. 2487

щийся список "Лестни-

ца"

➤

"Перила"

пери-
ла?

вкладка "Главная"

➤

панель

"Создание"

➤

раскрываю-

На-
вес-
ные

Ли-
ния

Нари-
со-
вать

■

Интерактивная справка:

На-

весные стены

на стр. 1529

щийся список "Стена"

➤

"На-

весная стена"

сте-
ны

на-
вес-
ные
сте-
ны?

Доба-
вить
ме-
бель
и ар-
мату-
ру

вкладка "Вставка"

➤

панель

"Блок"

➤

"Многовидовой

блок"

Мно-
го-
ви-
до-

Бло-
ки
или
ди-

Раз-
ме-
стить
ме-

■

Интерактивная справка:

Многовидовые блоки

на стр.

3123

вые

на-

бель,

бло-
ки

ми-
че-

арма-
туру

ские

бло-
ки

обо-
рудо-
ва-
ние?

20 | Глава 1 Новые возможности

Дополнительная информация

Расположение ленты

с ин-
стру-
мен-
та-
ми
AutoCAD
Architecture

с ин-
стру-
мен-
тами
AutoCAD

Как
посту-
пить...

Со-
здать
анно-
та-
ции
и спе-
цифи-
ка-
ции

вкладка "Аннотации"

➤

па-

нель "Размеры"

➤

раскрыва-

ющийся список "AD-размер"

AD-
раз-
ме-
ры

Раз-
ме-
ры

Раз-
мер-
ные
чер-
те-
жи?

■

Интерактивная справка:

AD-

размеры

на стр. 3649

вкладка "Аннотации"

➤

па-

нель "Спецификации"

Ин-
стру-
мен-
ты
уста-
нов-
ки
ма-
рок

Бло-
ки

Доба-
вить
мар-
ки
спе-
цифи-
ка-
ций?

■

Интерактивная справка:

До-

бавление марок при помощи
инструментов марок специфи-
кации

на стр. 4041

Раздел "Быстрый старт" для перехода от AutoCAD к AutoCAD Architecture | 21

Дополнительная информация

Расположение ленты

с ин-
стру-
мен-
та-
ми
AutoCAD
Architecture

с ин-
стру-
мен-
тами
AutoCAD

Как
посту-
пить...

вкладка "Аннотации"

➤

па-

нель "Спецификации"

Спе-
ци-
фи-
ка-
ции

Та-
бли-
цы

Выде-
лить
спе-
цифи-
ка-
ции
из
про-
ек-
тов?

■

Интерактивная справка:

Управление спецификациями

на стр. 4052

вкладка "Специфика-

ция"

➤

панель "Об-

Опре-
де-
ле-

Атри-
бу-
ты

Ре-
дак-
тиро-

■

Интерактивная справка:

Набо-

ры характеристик

на стр. 4115

щие"

➤

раскрывающийся

ния

вать

список "Редактировать

на-

свой-

стиль"

➤

"Определения набо-

ров характеристик"

бо-
ров

ства
бло-

ха-

ка

рак-

для

те-

дан-

ри-
стик

ных
спе-
цифи-
ка-
ций?

вкладка "Аннотации"

➤

па-

нель "Выносные элемен-

Вы-
нос-
ные

Сс-
под-
ре-
зать

Со-
здать
круп-
но-

■

Интерактивная справка:

Рабо-

та с выносными элементами

на стр. 3967

ты"

➤

раскрываю-

щийся список "Граница вы-
носного элемента"

22 | Глава 1 Новые возможности

Дополнительная информация

Расположение ленты

с ин-
стру-
мен-
та-
ми
AutoCAD
Architecture

с ин-
стру-
мен-
тами
AutoCAD

Как
посту-
пить...

эле-
мен-
ты
и
Дис-

мас-
штаб-
ные
пла-
ны?

пет-
чер
струк-
ту-
ры
про-
ек-
та

вкладка "Аннотации"

➤

па-

нель "Выносные элемен-

Раз-
ре-
зы

Ли-
ния

Выде-
лить
раз-

■

Интерактивная справка:

Раз-

мещение выносок разреза

на

стр. 3991

ты"

➤

раскрывающийся

список "Разрез"

резы
зда-
ния?

вкладка "Аннотации"

➤

па-

нель "Выносные элемен-

Фа-
са-
ды

Ли-
ния

Выде-
лить
фаса-
ды?

■

Интерактивная справка:

Раз-

мещение выносок фасада

на

стр. 3999

ты"

➤

раскрывающийся

список "Фасад"

вкладка "Главная"

➤

панель

"Аннотации"

➤

раскрываю-

По-
ме-
точ-

Ко-
ман-
да

По-
ста-
вить

■

Интерактивная справка:

Эле-

менты AD-библиотеки в Биб-

Раздел "Быстрый старт" для перехода от AutoCAD к AutoCAD Architecture | 23

Дополнительная информация

Расположение ленты

с ин-
стру-
мен-
та-
ми
AutoCAD
Architecture

с ин-
стру-
мен-
тами
AutoCAD

Как
посту-
пить...

лиотеке компонентов

на стр.

4207

щийся список "Редак-

ция"

➤

"Редакция"

ные
об-
ла-
ка

ОБ-
ЛА-
КО

знак
ис-
прав-
ле-
ний
чер-
те-
жа?

Доба-
вить
эле-
мент
дан-
ных
и
клю-
че-
вые
за-
мет-
ки

вкладка "Главная"

➤

панель

"Выносные элемен-

Ком-
по-
нен-

Ли-
ния

Со-
здать
дета-
ли?

■

Интерактивная справка:

Ком-

поненты деталей

на стр. 3791

ты"

➤

"Компоненты детали-

зации"

ты
де-
та-
лей

вкладка "Главная"

➤

панель

"Аннотации"

➤

раскрываю-

Со-
зда-
ние

Вы-
нос-
ки

Дета-
ли ан-
нота-
ции?

■

Интерактивная справка:

Ин-

струменты записи ключевых
заметок

на стр. 3879

щийся список "Ключевая за-
метка"

24 | Глава 1 Новые возможности

Дополнительная информация

Расположение ленты

с ин-
стру-
мен-
та-
ми
AutoCAD
Architecture

с ин-
стру-
мен-
тами
AutoCAD

Как
посту-
пить...

клю-
че-
вых
за-
ме-
ток

Рабо-
тать
в
про-
екте

панель "Вспомогательный

просмотр"

➤

"Визуальные

стили"

Ви-
зу-
аль-
ные
сти-
ли

Со-
здать
пре-
зента-
цион-
ную
гра-
фи-
ку?

■

Интерактивная справка: "Ис-
пользование визуального
стиля для отображения моде-
ли" в справочной системе
AutoCAD

вкладка "Главная"

➤

панель

"Создание"

➤

раскрываю-

Биб-
лио-
те-

Обо-
зре-
ва-

Най-
ти и
управ-

■

Интерактивная справка:

Об-

зор Библиотеки компонентов

на стр. 151

щийся список "Инструмен-

ка

тель

лять

ты"

➤

Библиотека компонен-

тов

)

ком-
по-

Windows

Explorer

со-
дер-
жи-
мым?

нен-
тов

и
Центр
про-
ек-
ти-
ро-
ва-
ния

Раздел "Быстрый старт" для перехода от AutoCAD к AutoCAD Architecture | 25

Дополнительная информация

Расположение ленты

с ин-
стру-
мен-
та-
ми
AutoCAD
Architecture

с ин-
стру-
мен-
тами
AutoCAD

Как
посту-
пить...

вкладка "Главная"

➤

панель

"Слои"

➤

"Свойства слоя"

Дис-
пет-
чер
сло-

Дис-
пет-
чер
свойств

Управ-
лять
слоя-
ми?

■

Интерактивная справка:

Управление слоями чертежа

на стр. 770

■

Интерактивная справка:

Рабо-

та с ключами слоев

на стр. 811

ев,
Сти-

сло-
ев

■

Интерактивная справка:

Со-

здание и редактирование

ли
клю-

стандартов именования слоев

на стр. 827

чей
сло-
ев,
Стан-
дар-
ты
име-
но-
ва-
ния
сло-
ев

Панель быстрого доступа

➤

Дис-
пет-
чер

Управ-
лять
чер-

■

Интерактивная справка:
Краткий обзор управления
чертежом

струк-

под-

тежа-

ту-

шив-
ки

ми
про-
екта?

ры
про-
ек-
та

Обучающие программы и продукты Autodesk

Обучающие программы и продукты, разработанные в Autodesk, помогают в изучении
ключевых технических особенностей программ Autodesk и способствуют повышению

26 | Глава 1 Новые возможности

производительности труда. Для получения самой последней информации о
программах обучения Autodesk посетите интернет-сайт

http://www.autodesk.com/autocadarchitecture-training

или свяжитесь с региональным

представительством корпорации Autodesk.

Авторизованные центры обучения Autodesk

Работайте более продуктивно, используя программные продукты Autodesk

Практические занятия в Авторизованном учебном центре Autodesk (ATC

) под

руководством опытных преподавателей позволяют максимально повысить
производительность работы с продуктами компании Autodesk. Воспользуйтесь
услугами одного из более чем 1400 авторизованных учебных центров, расположенных
в 75 странах. Для получения подробной информации об авторизованных учебных
центрах Autodesk посетите веб-узел

atc.program@autodesk.com

или интерактивный

центр ATC по адресу

http://www.autodesk.ru/atc

Официальная система обучающих программ Autodesk

Ежегодно компания Autodesk выпускает всевозможные учебные материалы для
пользователей любого уровня. Помимо того, что учебные материалы пользуются
популярностью среди партнеров компании Autodesk, эти книги великолепно подходят
и для самостоятельного обучения. Все обучающие программы имитируют работу
над реальными проектами с применением полученных знаний на практике.

Официальные учебные материалы Autodesk (AOTC)

разработаны компанией

Autodesk.

Авторизованные учебные материалы Autodesk (AATC)

разрабатываются

партнерами Autodesk на постоянно растущем количестве языков.

Официальная

сертификация Autodesk (AOCC)

позволяет проверить полученные знания и навыки

на сертификационных экзаменах. Для просмотра каталога учебных материалов
Autodesk посетите веб-узел

http://www.autodesk.com/aotc

Сертификация Autodesk

Программа сертификации Autodesk позволяет повысить квалификацию по продуктам
Autodesk, обеспечивая существенное конкурентное преимущество. Компания Autodesk
предоставляет комплексные решения для оценки имеющегося опыта, подготовки к
аттестации, а также прохождения аттестации. Более подробную информацию о
программе сертификации Autodesk можно получить, посетив интернет-сайт

http://www.autodesk.com/certification

Авторизованные центры обучения Autodesk | 27

Электронное обучение

Участники Программы подписки Autodesk могут воспользоваться средствами
интерактивного обучения по Интернету. Все занятия организованы в каталоги по
продуктам. В течение каждого урока продолжительностью от 20 до 40 минут
пользователь выполняет практические упражнения на программном продукте или
в режиме эмуляции. Интерактивный оценочный инструмент позволяет пользователю
выявлять пробелы в его подготовке, определять наиболее насущные для него
упражнения и оценивать свои успехи.

Если пользователь является подписчиком Autodesk, то с помощью используемого
продукта Autodesk можно получить доступ к электронным учебникам e-Learning и
другим услугам, предоставляемым по подписке. Подробную информацию о ресурсах
Autodesk, предоставляемых по подписке, см. на веб-узле

http://www.autodesk.ru/subscription

Как связаться с компанией Autodesk

Autodesk, Inc.

111 McInnis Parkway

San Rafael, CA 94903 USA

Телефон: 415-507-5000

Интернет-сайт:

http://www.autodesk.com

Информация о продажах

Для приобретения дополнительного программного обеспечения Autodesk следует
обратиться к местному дилеру. Название ближайшего полномочного дилера можно
узнать по телефону 1-800-964-6432 или на Интернет-сайте Центра продаж и Центра
обучения

http://www.autodesk.com/resellers/

Техническая поддержка

При возникновении вопросов технического характера по поводу программного
продукта обратитесь к местному дилеру или просмотрите раздел часто задаваемых
вопросов ("Технические решения и часто задаваемые вопросы") и форум на
Интернет-сайте, посвященном программе AutoCAD Architecture, по адресу

http://www.autodesk.com/support

. Еще одним хорошим источником информации

28 | Глава 1 Новые возможности

являются "Группы новостей". Там можно просмотреть список уже опубликованных
вопросов или задать свои собственные.

Обратная связь

Пожалуйста, сообщите нам ваше мнение по поводу нашей продукции. Если у вас
есть предложения по улучшению продукта, положительные отзывы или жалобы,
или если вы полагаете, что обнаружили ошибку, то сообщите нам об этом.

Сообщить нам свои комментарии или дополнительную информацию можно на
Интернет-сайте

http://www.autodesk.com/contact

Обратная связь | 29

Рабочее пространство

Рабочее пространство AutoCAD Architecture представляет собой графический пользовательский
интерфейс с широкими возможностями настройки, обеспечивающий адаптацию к разнообразным
технологическим процессам и стилям работы специалистов по архитектуре. В темах этого раздела
приведен краткий обзор доступных компонентов рабочего пространства и описание того, как получить
к ним доступ и как их сконфигурировать, чтобы они отвечали определенным требованиям. Для
получения более подробной информации по использованию компонентов рабочего пространства
для создания и редактирования архитектурных объектов обратитесь к соответствующим этим объектам
темам в справочной системе ("Стены", "Двери", "Окна" и так далее).

Переход к рабочему пространству

Новый вид рабочего пространства призван упростить и ускорить нахождение и
применение инструментов и команд, необходимых для решения насущных задач. Этот
новый пользовательский интерфейс подробно описан в последующих разделах, а в
данном разделе приведены ключевые моменты.

Лента

Как и в Microsoft Office, теперь в AutoCAD Architecture 2011 в качестве
централизованной точки доступа к командам используется лента. На ленте расположен
набор вкладок, на которых в соответствии с концептуальными типами задач или
выбранными объектами сгруппированы команды.

Лента, как основная точка доступа к командам, заменяет строку меню и панели
инструментов.

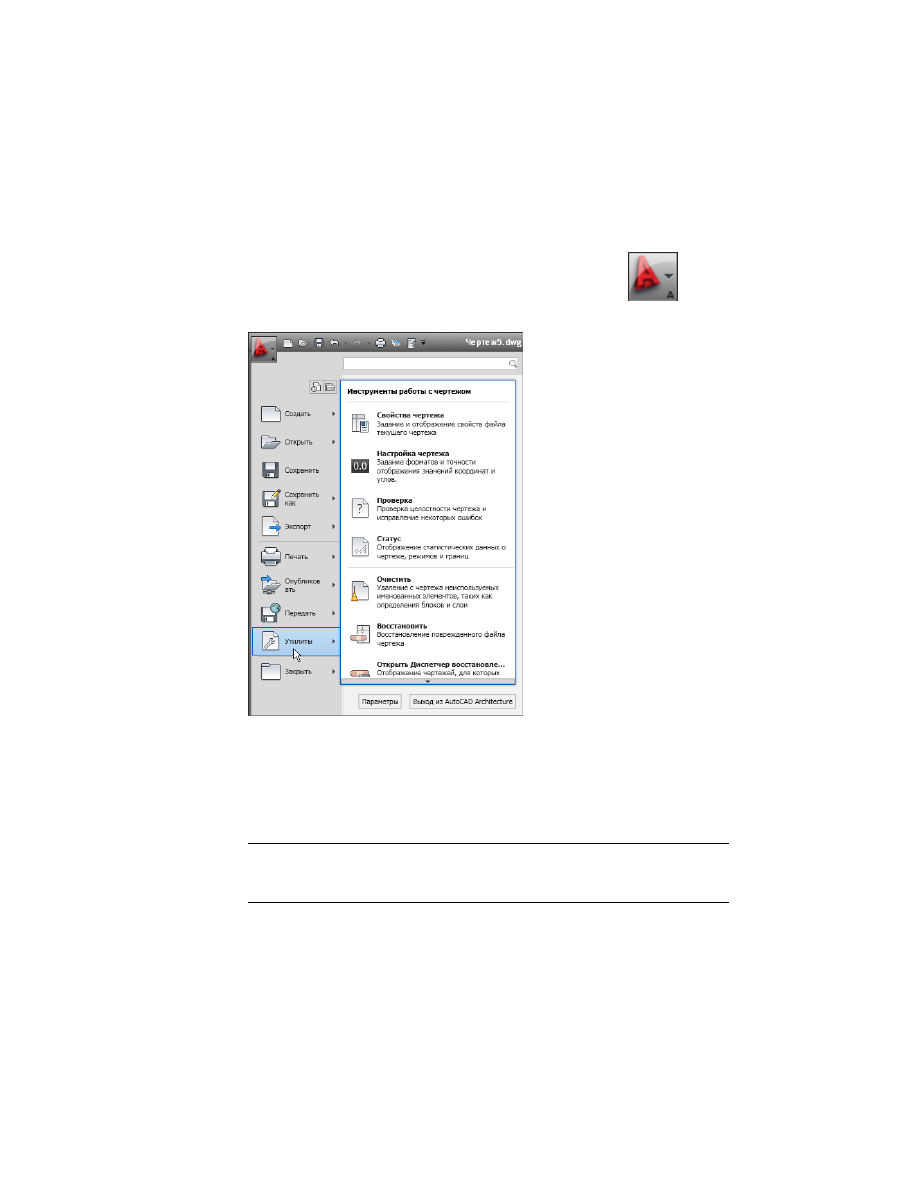

Меню приложения

В меню приложения содержатся основные команды, относящиеся к чертежу в целом,
в том числе "Открыть", "Сохранить", "Печать" и "Экспорт". Как и меню обозревателя,

которое оно заменило, меню приложения открывается нажатием

в левом

верхнем углу рабочего пространства.

Рабочие пространства

В AutoCAD Architecture существует одно отдельное стандартное рабочее пространство
("Архитектура"). Доступ к меню и командам, связанным с предыдущими рабочими
пространствами - "Проектирование", "Документ", "Детализация" и "Визуализация" -
теперь будет осуществляться через вкладки ленты.

ПРИМЕЧАНИЕ

Группы инструментальных палитр, связанные с предыдущими

стандартными рабочими пространствами, по-прежнему доступны через контекстное
меню набора инструментальных палитр.

32 | Глава 2 Рабочее пространство

Меню строки состояния чертежа

В AutoCAD Architecture 2011 меню строки состояния чертежа отсутствует. Доступ
к командам, которые ранее находились там, теперь осуществляется через меню
приложения.

Команды прежнего меню

Доступ к справочной системе

После ликвидации строк меню команды для доступа к функциям Справки
переместились на панель Инфоцентра в правом верхнем углу окна приложения.
Здесь можно найти Инфоцентр и его сетевые ресурсы и меню "Справка", дающее
доступ к справочной системе, учебным пособиям и другим интерактивным ресурсам.

Панели инструментов

В AutoCAD Architecture панели инструментов отсутствуют. Доступ к командам,
которые ранее находились на панелях инструментов, теперь осуществляется через
ленту.

Autodesk Seek

Для поиска проектной информации о программе можно воспользоваться функцией
"Поиск по Autodesk". Многие поставщики компонентов, и корпоративные партнеры,
и отдельные авторы, публикуют данные в "Поиске по Autodesk". Компоненты состоят
из 3D моделей, 2D чертежей, спецификаций, брошюр и других описаний продуктов
или компонентов.

Переход к рабочему пространству | 33

AutoCAD Architecture 2011. Руководство пользователя (глава 1-5) - часть 1
