Унифицированный  картер  сцепления 420.1601015-01 с  августа 2000 года  устанавливается

на  все  модификации  двигателей,  выпускаемых  ОАО  “Волжские  моторы”  для  автомобилей  УАЗ.
Производство картера сцепления 417.1601015 прекращено.



2.1.4 Обслуживание корпусных деталей


Корпусные  детали  двигателя – блок  и  головка  цилиндров – не  требуют  обслуживания,  за

исключением очистки от пыли и грязи и подтяжки резьбовых соединений.

С  течением  времени  прокладка

головки  цилиндров  обминается,  поэтому
возможно

ослабление

затяжки

гаек

крепления  головки  и,  вследствие  этого,
прогорание  прокладки  или  прорыв  газов  в
систему охлаждения. Поэтому после первых
1000км  (по  окончании  обкатки  двигателя),
после каждого снятия  головки цилиндров  и
через  каждые 20 тыс.  км  пробега
автомобиля

необходимо

проводить

подтяжку

головки

цилиндров.

Гайки

крепления головки цилиндров затягиваются
в  определенном  порядке  от  середины
головки к торцам (см. рисунок 2.9).

Затяжку и проверку затяжки следует

делать  на  холодном  двигателе.  Если  эту  операцию  выполнить  на  горячем  двигателе,  то  после
остывания  затяжка  гаек  окажется  не  полной  вследствие  большой  разницы  в  коэффициентах
линейного  расширения  материала  головки  и  шпилек.  Для  равномерного  и  плотного  прилегания
головки к блоку затяжку рекомендуется делать в два приема:

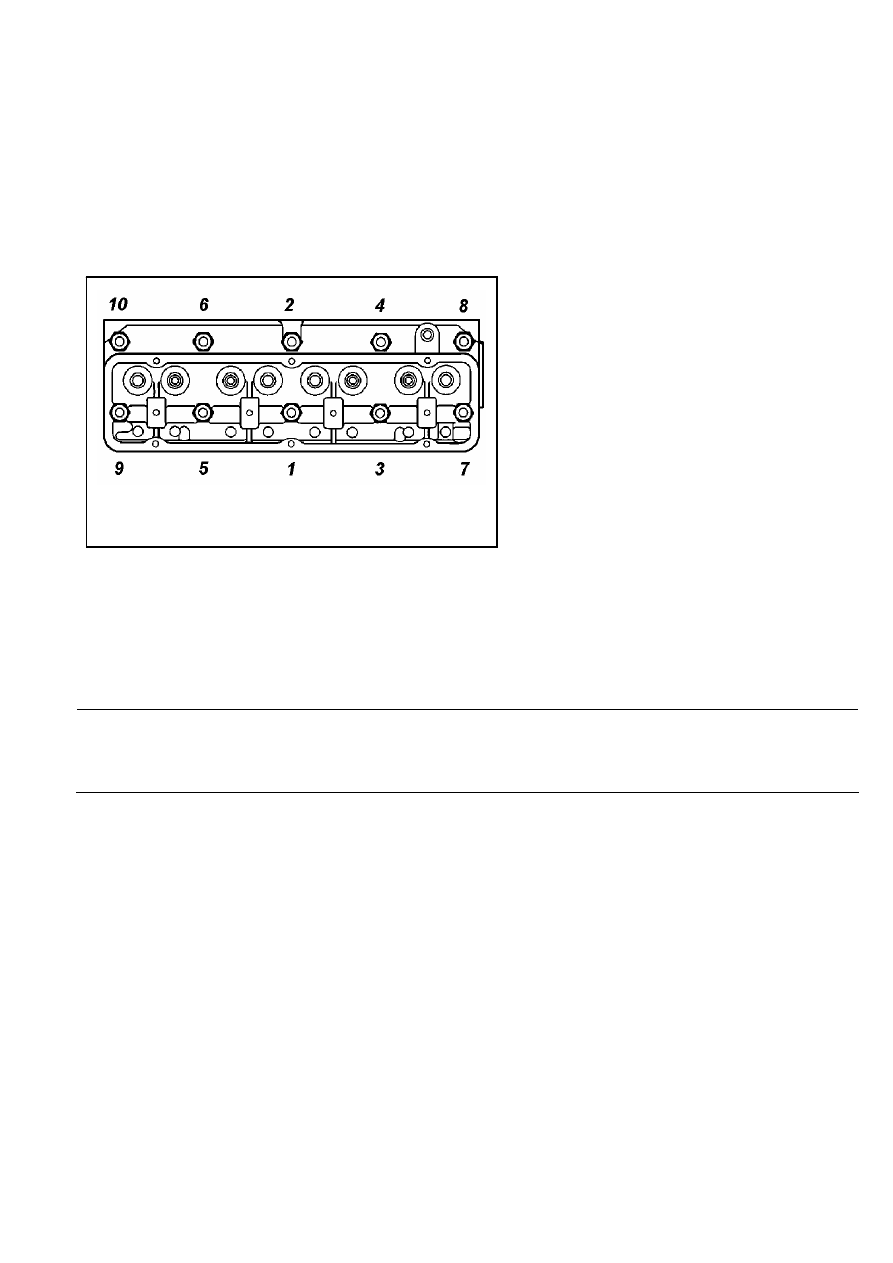

Рис. 2.9.



Порядок подтяжки гаек головки блока

цилиндров

-  предварительно с малым моментом силы 5,5-6,0 даН

•м (5,5-6,0 кгс•м);

-  окончательную  затяжку  гаек  крепления  головки  производить  моментом  силы 8,8-9,3

даН

•м (9,0-9,4 кгс•м).

Предупреждение.  Следует  иметь  в  виду,  что  затяжка  гаек  вызывает  изменение  зазоров  в
газораспределительном  механизме.  Поэтому  после  каждой  такой  операции  необходимо
проверять  величину  зазоров  между  коромыслами  и  стержнями  клапанов.  При  необходимости
зазоры надо отрегулировать (см. подраздел 2.3.8).




14



2.2 КРИВОШИПНО-ШАТУННЫЙ МЕХАНИЗМ

2.2.1 Поршни


Поршни  имеют  обозначение 421.1004015, отлиты  из  высококремнистого  алюминиевого

сплава АК12ММгН (Ал30) и термически обработаны.

Головка  поршня - цилиндрическая  с  выемкой  в  днище.  На  цилиндрической  поверхности

головки проточены три канавки: в двух верхних установлены компрессионные кольца, а в нижней
-  маслосъемное.  В  канавке  под  маслосъемное  кольцо  выполнены  четыре  отверстия,  которые
служат для отвода масла, скапливающегося под маслосъемным кольцом.

Юбка  поршня  овальная  в  поперечном  сечении  и  бочкообразная  в  продольном  сечении.

Большая  ось  овала  расположена  в  плоскости,  перпендикулярной  оси  поршневого  пальца.
Величина  овальности  поршня  составляет 0,39-0,43 мм  Диаметр  юбки  плавно  уменьшается  и  в
направлении к днищу и в противоположном направлении: максимальное уменьшение диаметра на
кромке  фаски  под  нижней  канавкой  составляет 0,062-0,102мм.  Наибольший  диаметр  поршня  и
находиться на расстоянии 57 мм от плоскости днища поршня.

Ось отверстия под поршневой палец смещена от средней плоскости на 1,5 мм в правую (по

ходу  автомобиля)  сторону  для  уменьшения  шума  от  перекладывания  поршня  при  изменении
направления движения поршня.

Поршни устанавливаются в гильзы с зазором 0,024-0,048 мм.
Для  обеспечения  требуемого  зазора  поршни  и  гильзы  разделены  (по  диаметру)  на  пять

групп, обозначенных соответствующей буквой, которая выбивается на днище поршня и наносится
на  боковую  поверхность  рубашки  охлаждения  каждой  гильзы,  расположенную  внутри  полостей
коробок толкателей (табл. 2.5).



Таблица 2.5. Размерные группы поршней и гильз

Диаметр, мм

Обозначение группы

поршня

гильзы

А

Б

В

Г

Д

100,000-99,988

100,036-100,048
100,048-100,060
100,060-100,072
100,072-100,084

100,036-100,024
100,000-100,012
100,012-100,024
100,024-100,036
100,036-100,048



Для  улучшения  приработки  поверхность  поршня  покрыта  (электролитическим  способом)

слоем олова толщиной 0,001-0,002 мм.

Чтобы  поршни  работали  правильно,  они  должны  быть  установлены  в  цилиндры  в  строго

определенном положении. Для этого на одной из поверхностей поршня имеется надпись "ПЕРЕД".
В соответствии с этой надписью поршень указанной стороной должен быть обращен к передней
части двигателя.

Ниже приведены (таблица 2.6) некоторые параметры поршня.

Таблица 2.6

Параметр

Величина

Масса поршня, кг

0,575

±0,002

Диаметр головки поршня, мм 99,45

-0,23

Размер от оси поршневого пальца до верхней плоскости днища поршня, мм

43,5

±0,095

Высота канавки под компрессионные кольца, мм

2



070

0

051

0

,

,

+
+

Высота канавки под маслосъемное кольцо, мм

5



055

0

035

0

,

,

+
+

Неперпендикулярность оси поршневого пальца к оси поршня на длине 100 мм, не
более, мм

0,04

Диаметр  отверстия  под  поршневой  палец  (поле  допуска  разбито  через 2,5 мкм  на
четыре размерные группы), мм

25

-0,01



15

2.2.2 Поршневые кольца


На  двигатели  устанавливаются  поршневые  кольца  нескольких  изготовителей:

отечественные – производства  ОАО  "Мичуринский  завод  поршневых  колец"  и  импортные –
производства  фирма FEDERAL MOGUL (прежнее  название  фирмы AE GOETZE) или  фирмы
«Дружба» (Болгария). Импортными кольцами комплектуются преимущественно карбюраторные
двигатели 421-30 для  автомобилей  УАЗ-3160,  а  также 4215-15 и 4215-35 для  автомобилей
Горьковского автомобильного завода.

Ниже  дана  краткая  характеристика  поршневых  колец  отечественного  производства  с

диаметром 100 мм.

Верхнее  компрессионное  кольцо  (обозначение 130-1004030) чугунное;  наружная

цилиндрическая  поверхность  хромированная,  толщина  покрытия 140-220 мкм.  Внутренняя
цилиндрическая поверхность имеет выточку высотой 0,5 мм со стороны верхнего торца.

Нижнее компрессионное кольцо (обозначение 130-1004025) также чугунное, скребкового

типа: наружная (рабочая) поверхность коническая, нижний торец имеет выточку под углом 15

°,

вследствие чего образуется острая кромка (скребок), которая обеспечивает лучшую приработку
кольца с зеркалом цилиндра и обладает маслосъемным эффектом. Кольцо имеет покрытие слоем
олова толщиной 3-12 мкм.

Маслосъемное  кольцо  четырех  элементное  (обозначение  комплекта 130-1004035-А).  В

комплект  входят  два  стальных  кольцевых  диска,  имеющих  хромированное  покрытие (80-130
мкм) рабочей поверхности, осевой и радиальный расширители.

Основные параметры колец приведены в таблице 2.7.

Таблица 2.7

Параметр

Размер, мм

Компрессионные кольца (верхнее и нижнее)

Высота
Радиальная толщина
Зазор в замке при установке в контрольный калибр диаметром 100

+0,021

 мм:

-  для верхнего кольца

-  для нижнего кольца

Маслосъемное кольцо

Высота кольцевых дисков
Радиальная толщина
Зазор в замке при установке в контрольный калибр диаметром 100

+0,021

 мм



2

-0,012

5



0,35-0,65
0,30-0,60



0,75 мах

4

0,3-1,0


Кольца импортного производства имеют следующие конструктивные особенности.
Верхнее  компрессионное  кольцо  (обозначение  К 000 581 110 – для  колец FEDERAL

MOGUL  и  Р 072 833 – для  колец  “Дружба”)  чугунное,  имеет  бочкообразный  профиль  рабочей
поверхности с нанесенным слоем хрома толщиной 100-180 мкм.

Нижнее  компрессионное  кольцо  (обозначение  К 005 354 240 для  колец FEDERAL

MOGUL и Р 072 834 – для колец “Дружба”) также чугунное, имеет фосфатное покрытие темного
цвета. На верхнем торце кольца имеется метка «ТОР». Рабочая поверхность кольца коническая с
большим диаметром у нижнего торца кольца. Угол наклона образующей конуса 1

°-1°50’.

Маслосъемное кольцо (обозначение К 030 581 150 для колец FEDERAL MOGUL и Р 072

835 – для  колец  “Дружба”)  чугунное,  с  двумя  хромированными  выступами  на  рабочей
поверхности. Толщина хромирующего слоя 60 мкм min. Кольцо имеет радиальный расширитель
в виде браслетной пружины. Основные параметры импортных колец приведены в таблице 2.8.






16

Таблица 2.8

Параметр

Размер, мм

Верхнее компрессионное кольцо

Высота
Радиальная толщина
Зазор в замке при установке в контрольный калибр диаметром 100 мм



2

-0,03

4,2

±0,2

0,30-0,55

Нижнее компрессионное кольцо

Высота
Радиальная толщина
Зазор в замке при установке в контрольный калибр диаметром 100 мм



2

-0,03

4,2

±0,2

0,30-0,55

Маслосъемное кольцо

Высота
Радиальная толщина
Зазор в замке при установке в контрольный калибр диаметром 100 мм



5

4,35

-0,25

0,25-0,40

-0,01
-0.03


2.2.3 Поршневые пальцы


Поршневой  палец 421.1004020 плавающего  типа,  изготавливается  из  низколегированной

стали 15Х  методом  холодной  высадки  без  перемычки  на  внутренней  поверхности.  Наружная
поверхность пальца подвергнута углеродонасыщению на глубину 0,5-1,3 мм и закалена нагревом
ТВЧ до твердости HRC 55, не менее. Наружный диаметр пальца 25 мм, внутренний - 14

±0,24 мм.

К шатуну палец подбирается с зазором от 0,0045 до 0,0095 мм.
Для удобства подбора пальцы, шатуны и поршни разделены на размерные группы (табл. 2.9).


Таблица 2.9. Размерные группы пальцев, поршней и шатунов

Диаметр, мм

Маркировка

отверстия

пальца

в бобышке поршня

во втулке шатуна

пальца и шатуна

поршня

25,0000-24,9975 25,0000-24,9975 25,0070-25,0045

Белый I

24,9975-24,9950 24,9975-24,9950 25,0045-25,0020  Зеленый II
24,9950-24,9925 24,9950-24,9925 25,0020-24,9995  Желтый III
24,9925-24,9900 24,9925-24,9900 24,9995-24,9970  Красный IV


Пальцы,  поршни  и  шатуны  маркируются  в  соответствии  с  размерной  группой:  палец

краской - в  отверстии  или  на  торце,  шатун,  также  краской - на  стержне  поршневой  головки,
поршень - римскими  цифрами  (выбивкой)  на  днище.  Подбирать  поршневой  палец  к  шатуну  и
поршню следует, как указано в подразделе 4.5.7 "Сборка шатунно-поршневой группы ".

Точная  величина  массы  пальца  обеспечивается  допусками  на  размеры  пальца  при

изготовлении.

В  поршне  палец  удерживается  двумя  стопорными  кольцами,  изготовленными  из  круглой

пружинной проволоки диаметром 2 мм.

При смене пальцев не применяйте кольца, бывшие в употреблении.

Предупреждение.  По  внешнему  диаметру,  длине  и  разбивке  на  размерные  группы  палец
421.1004020  аналогичен  поршневому  пальцу 21-1004020-14, применяемому  на  двигателях  с
рабочим объемом 2,445л. Установка пальца 21-1004020-14 на двигатели с рабочим объемом 2,89л
недопустима,  так  как  это,  как  правило,  приводит  к  поломке  поршневого  пальца  и  аварийному
выходу двигатель из строя.



2.2.4 Шатуны


Шатуны - стальные (сталь 45Г2) кованые со стержнем двутаврового сечения. В поршневую

головку шатуна запрессована тонкостенная втулка из оловянистой бронзы. Кривошипная головка
шатуна  разъемная.  Крышка  кривошипной  головки  крепится  к  шатуну  двумя  болтами  со
шлифованной посадочной частью.
