240

ПРИЛОЖЕНИЕ Ж

(справочное)



Таблица Ж.1 - Норма сбора отработанного масла

Двигатель

18,0

Коробка передач

7,3

Раздаточная коробка

2,7

Картер рулевого механизма

1,2

Редукторы ведущих мостов

19,0; 13,0*

Гидравлическая система рулевого управления

3,0

Редуктор лебедки

6,3




* На автомобилях с колесной формулой 4х4





241

ПРИЛОЖЕНИЕ З

(справочное)



З.1. Запасные части, инструмент и принадлежности
К каждому автомобилю завод прикладывает одиночный комплект ЗИП­0, инстру-

мент и принадлежности.

Дополнительно по заказу потребителя могут быть приложены комплекты:
-  комплект  ЗИП  к  силовому  агрегату,  состоящий  из  инструмента,  принадлежно-

стей, комплекта запасных частей гарантийного;

-  комплект  принадлежностей  (лампа  переносная,  насос  ручной  для  переливания

топлива, шприц рычажно-плунжерный);

-  комплект  инструмента  (слесарно-монтажный  инструмент,  изготавливаемый  по

требованиям ГОСТ).

Гарантийный срок консервации комплектов ЗИП три года при условии хранения в

закрытом помещении.

Завод  постоянно  ведет  работу  по  совершенствованию  автомобиля,  поэтому  но-

менклатура  комплектов  ЗИП  может  меняться.  Точная  номенклатура  указана  в  товаросо-
проводительной документации, прикладываемой к каждому автомобилю.

При  отгрузке  автомобилей  комплект  ЗИП­0  укладывается  в  транспортный  ящик

ЗИП.  Рекомендации  по  эксплуатационной  раскладке  инструмента  и  принадлежностей  на
автомобиле даны в настоящем разделе.

На  изделия,  смонтированные на  шасси  автомобиля,  эксплуатационную  раскладку

инструмента и принадлежностей производит предприятие ­изготовитель изделия.

Шасси автомобиля не комплектуется огнетушителем, аптечкой, знаком аварийной

остановки.

При  эксплуатации  автомобиля  раскладка  инструмента  и  принадлежностей  может

производиться по усмотрению водителя.



Таблица З.1 - Раскладка инструмента и принадлежностей на автомобилях «Урал»

№ позиции

на рисунке

Изделие

Количество



В наборе инструмента в инструментальной сумке 12 (показано на рисунке З.1)



1

Молоток слесарный 1000 г

  1*

2

Зубило

  1*

3

Бородок слесарный

  1*

4

Набор съемников для демонтажа трубок

1

5

Головка ключа на 50

   1*

1



6

Ключ для круглых гаек 65-70

1

7

Ключ накидной 24х27

  1*

8

Трубка штуцера

1

9

Ключ торцовый для колес 27х38

1

10

Ключ торцовый специальный 19х22

1

11

Ключ торцовый 30х32

1

12

Сумка инструментальная

1

13

Ключ для прокачки гидротормозов 12

   1*

2



14

Ключ торцовый 6

1

26




Ключ торцовый 19х22

1



242

Продолжение таблицы З.1

В сумке для инструмента 26 (показано на рисунке З.1)



15

Плоскогубцы

1

16

Ключ кольцевой 22х24

  1*

17

Ключ кольцевой 17х19

  1*

18

Ключ гаечный 27х30

  1*

19

Ключ гаечный 22 х24

  1*

20

Ключ гаечный 19х22

  2*

21

Ключ гаечный 14х17

  1*

22

Ключ гаечный 11х13

  1*

23

Ключ гаечный 10х12

  1*

24

Ключ гаечный 8х10

  1*

25

Ключ гаечный 5,5х7

  1*






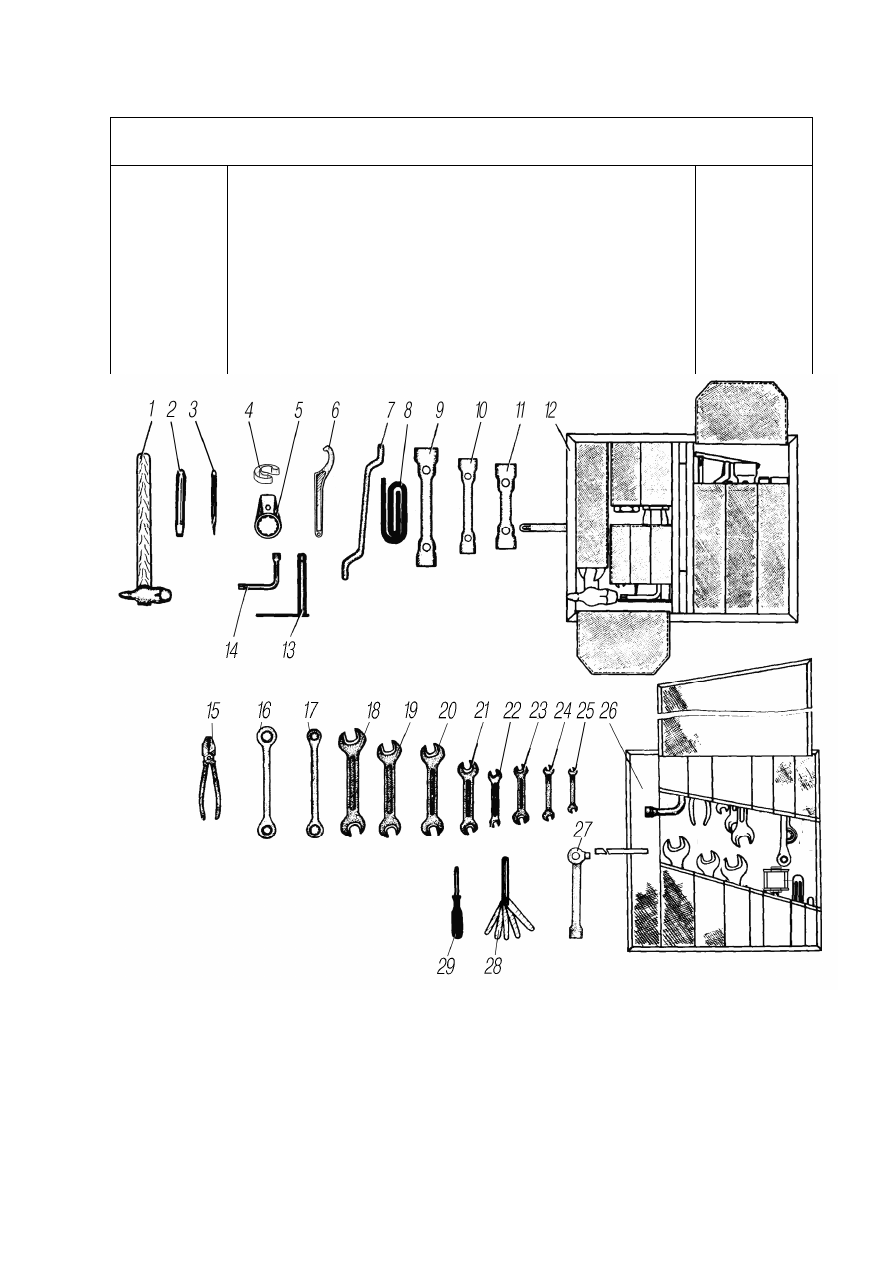

Рисунок З.1 - Инструмент автомобиля






243

Продолжение таблицы З.1

№ позиции

на рисунке

Изделие

Количество

26

Сумка инструментальная

1

27

Ключ торцевой 24

1

28

Щупы специальные



1

29

Отвертка комбинированная

1

В инструментальном ящике (показано на рисунке З.2)



1,2

Сумки инструментальные



3

Ключ торцовый 140

1

4

Домкрат гидравлический 8 т

1

5

Шприц рычажно ­ плунжерный

  1*

-

Головка соединительная типа «Б» со штуцером

1

-

Шланг воздушный

1

-

Рукоятка лебедки ДЗК

1



Под платформой закреплены



-

Лопатка монтажная

1







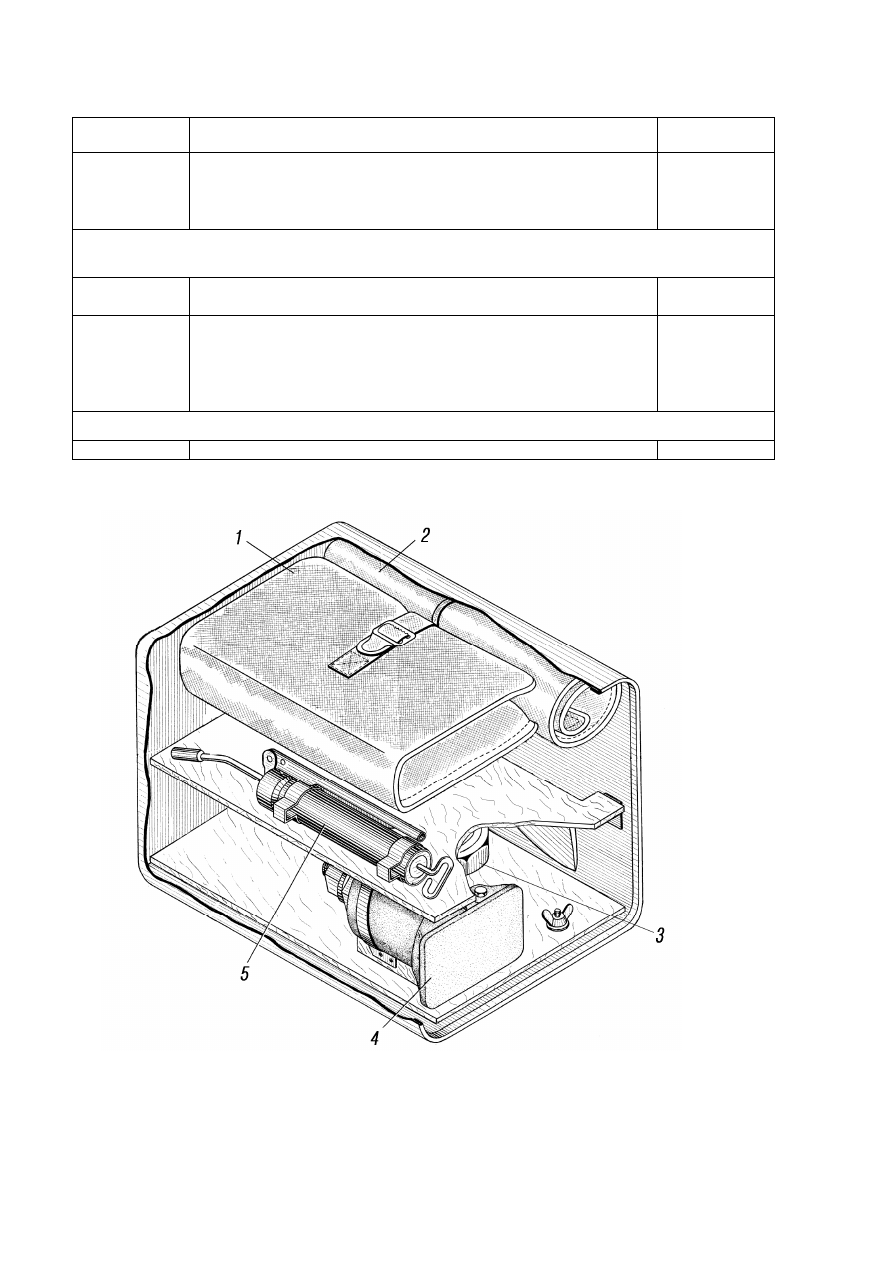

1, 2-сумки инструментальные; 3-ключ торцовый 140; 4-домкрат; 5-шприц рычажно-плунжерный



Рисунок З.2 - Инструментальный ящик
