132

8. УХОД ЗА АВТОМОБИЛЕМ

Задние фонари

ВнимАние!

Во время снятия или установки заднего фонаря не до-

пускается прикладывать чрезмерные усилия и наносить

удары по поверхности рассеивателя, т.к. это может при-

вести к разрушению сварного шва и потере герметич-

ности заднего фонаря.

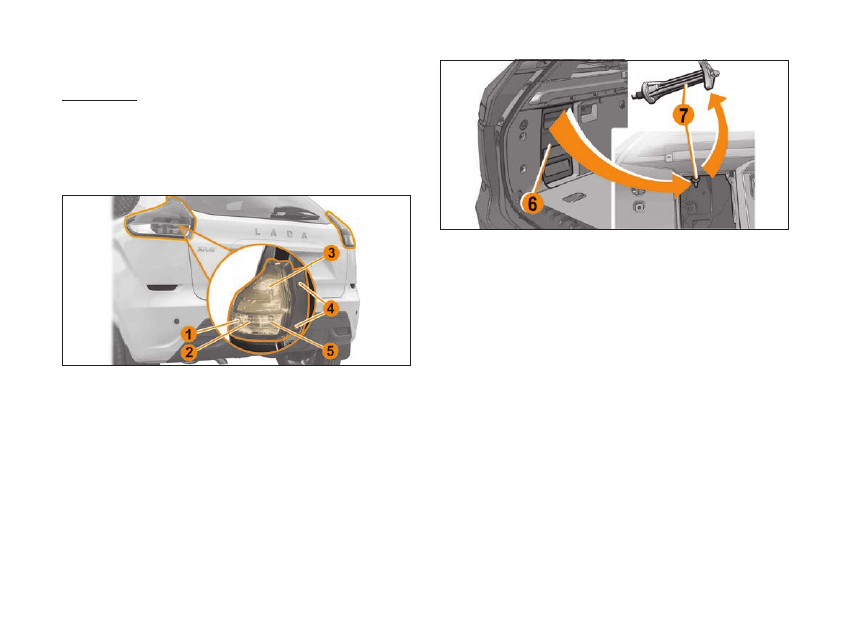

рис. 8.12. Задние фонари

Для замены лампы в заднем фонаре сначала необходимо
снять сам фонарь, для этого (рис. 8.12):
•  откройте дверь задка, обеспечив доступ к самонарезаю-

щим винтам 4 и винту 7 (рис. 8.13) крепления фонаря 1

(см. рис. 8.12);

•  открутите самонарезающие винты 4;

•  открутите винт 7 (см. рис. 8.13) из багажного отделения,

для этого необходимо снять пластиковую обивку 6, потя-

нув ее в направлении, указанном на рисунке;

•  аккуратно снимите фонарь 1 (см. рис. 8.12), потянув его

на себя;

рис. 8.13. Снятие обивки и винта

•  отключите задний фонарь от бортовой сети автомобиля,

отсоединив колодку.

Для замены ламп заднего хода 5:

•  поверните патрон против часовой стрелки и выньте его из

посадочного места в сборе с лампой;

•  извлеките лампу из патрона, потянув ее на себя;

•  установку новой лампы проводите в обратном порядке.

Для замены ламп указателя поворота 2 и сигнала торможе-
ния/габаритного огня 3:

•  поверните патрон против часовой стрелки и выньте его из

посадочного места в сборе с лампой;

•  извлеките лампу из патрона, повернув ее против часовой

стрелки;

•  установку новой лампы проводите в обратном порядке.

После замены ламп сборку и установку заднего фонаря про-
водите в обратном порядке.

133

8. УХОД ЗА АВТОМОБИЛЕМ

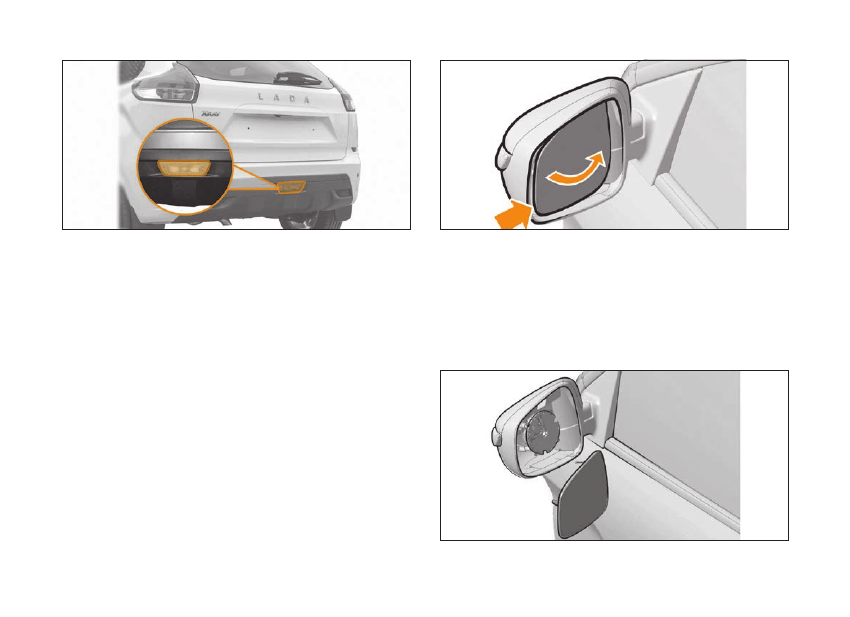

рис. 8.14. Задний противотуманный фонарь

Задний противотуманный фонарь

Для замены лампы заднего противотуманного фонаря



(рис. 8.14):
•  просуньте руку между бампером и кузовом в нижней части

автомобиля и доберитесь до патрона;

•  поверните патрон против часовой стрелки, выведите его

из корпуса фонаря и вывесите на длину жгута проводов;

•  извлеките лампу из патрона, потянув ее на себя.

После смены лампы установку патрона проводите в обрат-
ном порядке.
Если замена лампы в заднем противотуманном фонаре вы-
зывает у Вас затруднение, обратитесь за помощью к дилеру
LADA.

боковой указатель поворота

в зеркале заднего вида

Замену ламп бокового указателя поворота необходимо прово-
дить при температуре окружающего воздуха не ниже + 20 °С.

рис. 8.15. Зеркальный элемент в максимальном

боковом положении

Для замены лампы бокового указателя поворота:
•  поверните зеркальный элемент в максимальное боковое

положение как показано на рисунке 8.15;

•  через образовавшуюся щель аккуратно отщелкните зер-

кальный элемент и извлеките его из корпуса (рис. 8.16);

рис. 8.16. Снятие зеркального элемента

134

8. УХОД ЗА АВТОМОБИЛЕМ

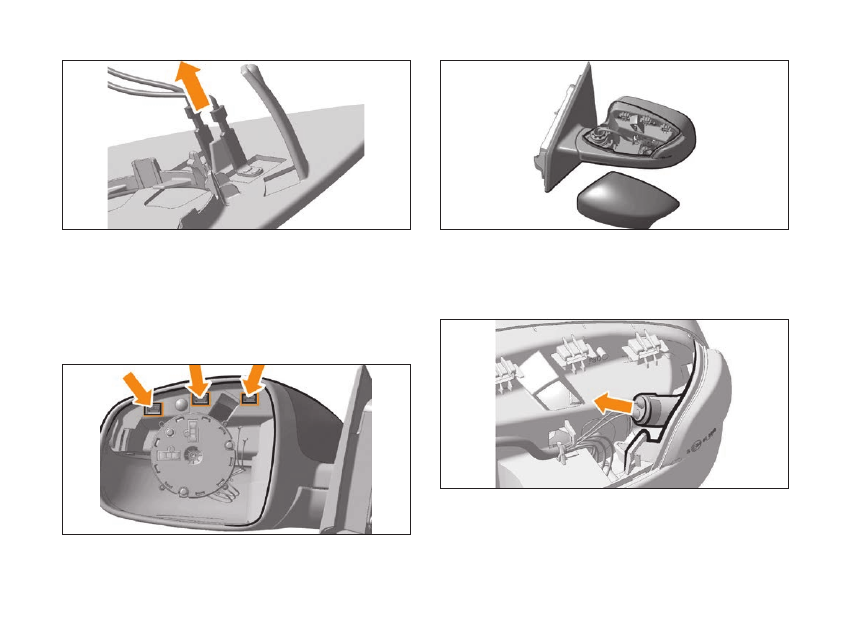

рис. 8.17. Контакты

нагревательного элемента

•  отсоедините два контакта от нагревательного элемента

(рис. 8.17);

•  снимите накладку зеркала, для этого аккуратно отверткой

отщелкните 3 защелки (рис. 8.18 и 8.19);

рис. 8.18. Защелки накладки зеркала

рис. 8.19. Снятие накладки зеркала

•  извлеките патрон из его посадочного места (рис. 8.20);

рис. 8.20. извлечение патрона

135

8. УХОД ЗА АВТОМОБИЛЕМ

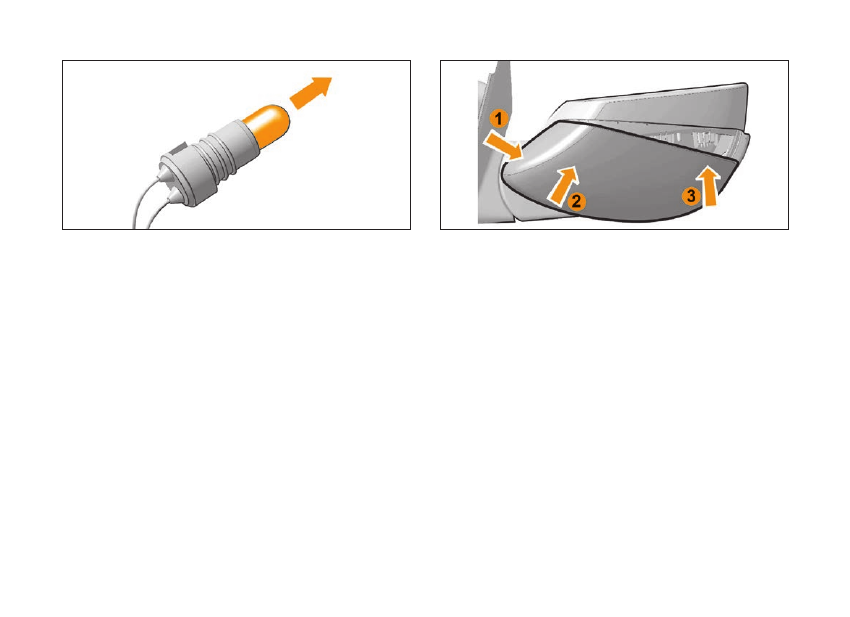

рис. 8.21. извлечение лампы

• извлеките лампу из патрона, потянув ее на себя



(рис. 8.21);

•  установку новой лампы проводите в обратном порядке;

•  после замены лампы указателя поворота сборку и уста-

новку зеркала заднего вида проводите в обратном по-
рядке.



рис. 8.22. Установка накладки зеркала

При обратной сборке особое внимание следует обратить
на установку накладки зеркала (рис. 8.22), для установки на-
кладки необходимо:
•  аккуратно вставить и выровнить накладку в направлениях

1 и 2;

•  затем нажать на накладку в направлении 3.

Если замена лампы в боковом указателе поворота в зеркале
вызывает у Вас затруднение, обратитесь за помощью к ди-
леру LADA.

136

8. УХОД ЗА АВТОМОБИЛЕМ

дополнительный сигнал торможения

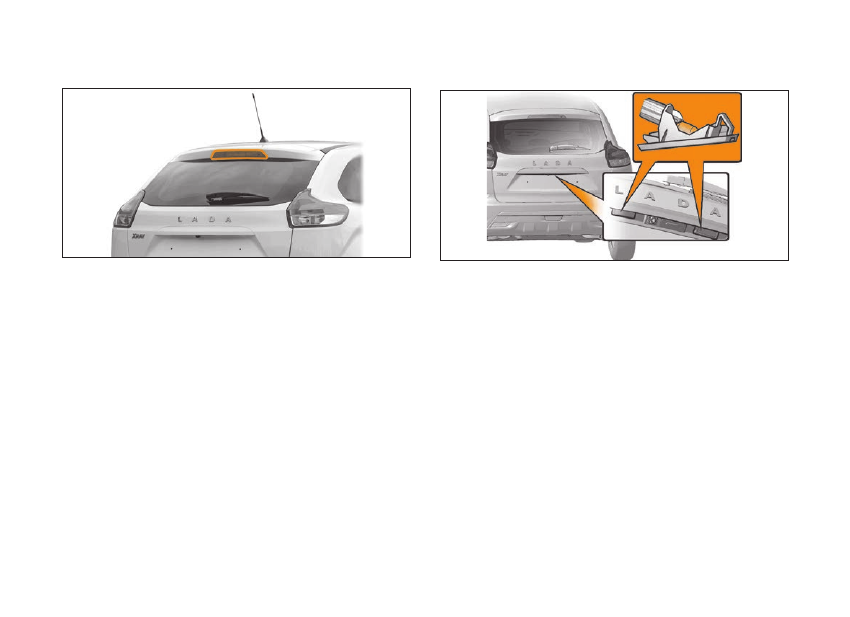

рис. 8.23. дополнительный сигнал торможения

В качестве источников света дополнительного сигнала тор-
можения (рис. 8.23) применены светоизлучающие диоды. В
случае выхода из строя светодиодов дополнительный сигнал
торможения заменяется полностью у дилера LADA.

Фонарь освещения номерного знака

рис. 8.24. Фонарь освещения номерного знака

Для замены лампы в фонаре (рис. 8.24):
•  вставьте плоскую отвертку в паз с правой стороны фона-

ря, аккуратно сдвиньте его влево и выведите пружинную
защелку-фиксатор из зацепления;

•  извлеките лампу из фонаря, потянув ее вниз.

После замены лампы сборку и установку фонаря освещения
номерного знака проводите в обратном порядке.

137

8. УХОД ЗА АВТОМОБИЛЕМ

Противотуманная фара

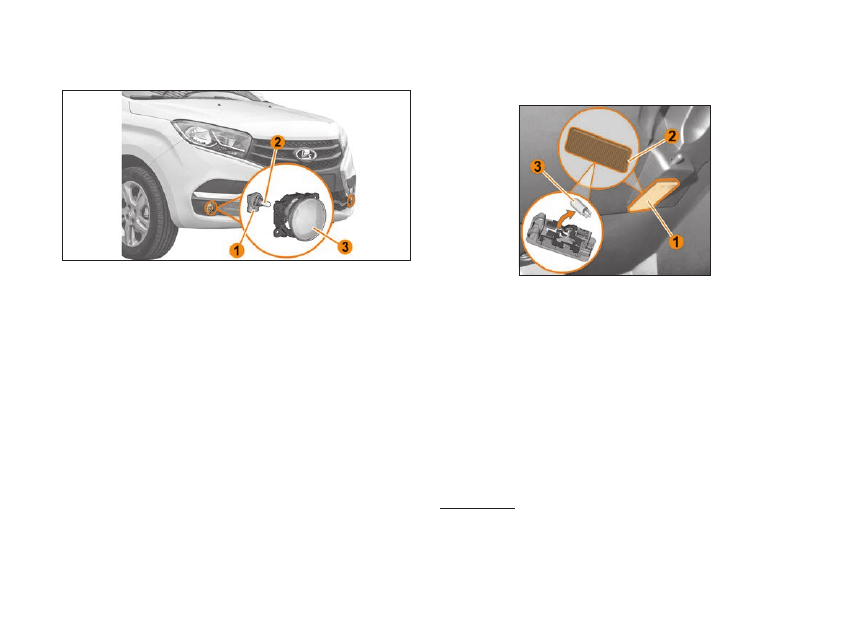

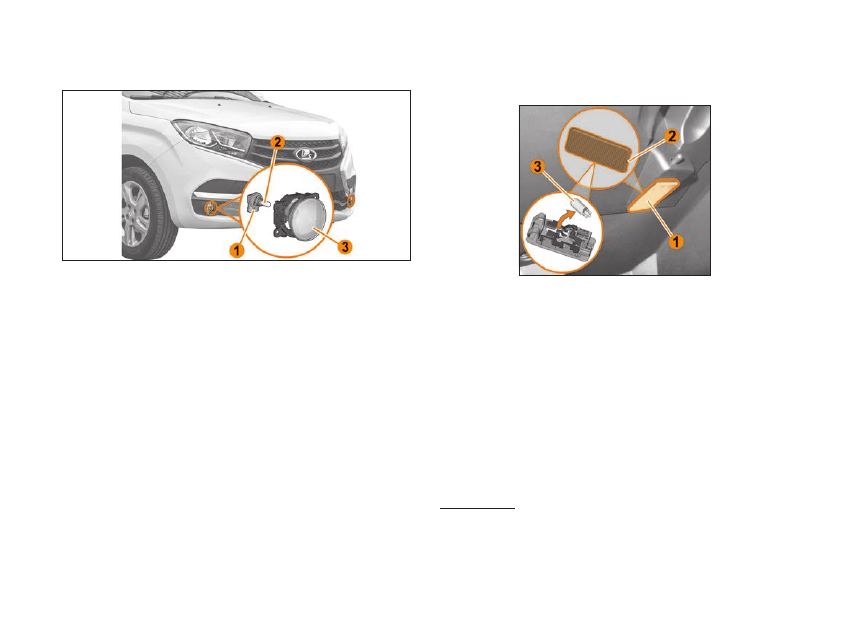

рис. 8.25. Противотуманная фара

1 – Патрон лампы.
2 – Лампа.
3 – Противотуманная фара.

Замену ламп в противотуманных фарах рекомендуется про-
изводить у дилера LADA (с использованием подъемника).

Плафоны освещения багажного отделения,

вещевого ящика

рис. 8.26. Плафон освещения вещевого ящика

1 – Плафон.
2 – Паз.
3 – Лампа.

Для замены лампы в плафоне (рис. 8.26):
•  выньте плафон 1 из посадочного места, для чего вставьте

отвертку в паз 2, аккуратно отожмите плафон наружу;

•  извлеките лампу 3 из плафона, потянув ее на себя.
После замены лампы установите зацеп плафона в посадоч-
ное место и прижмите противоположную сторону плафона
до фиксации.

ВнимАние!
для исключения возможности короткого замыкания
перед заменой лампы снимите клемму аккумуляторной
батареи.

138

8. УХОД ЗА АВТОМОБИЛЕМ

ЗАменА ПлАВКих ПредОхрАниТелей и реле

Рекомендуется всегда выяснять причину выхода из строя
предохранителей и реле у дилера LADA.
При замене плавких предохранителей и реле необходимо
использовать только предохранители и реле, типы которых
рекомендованы для данного автомобиля и только тех произ-
водителей, которые имеют одобрение АО «АВТОВАЗ» и име-
ющие маркировку в соответствии с таблицами 1–4.

ВнимАние!
не допускается применение предохранителей и реле, от-
личающихся по номиналу силы тока от рекомендуемых
в таблицах 1–4. Это может привести к отказам в работе
электрооборудования автомобиля, коротким замыкани-
ям и возгоранию автомобиля.

Неисправный предохранитель или реле определяется по вы-
шедшим из строя электрическим цепям, защищаемым в со-
ответствии с таблицами 1–4.

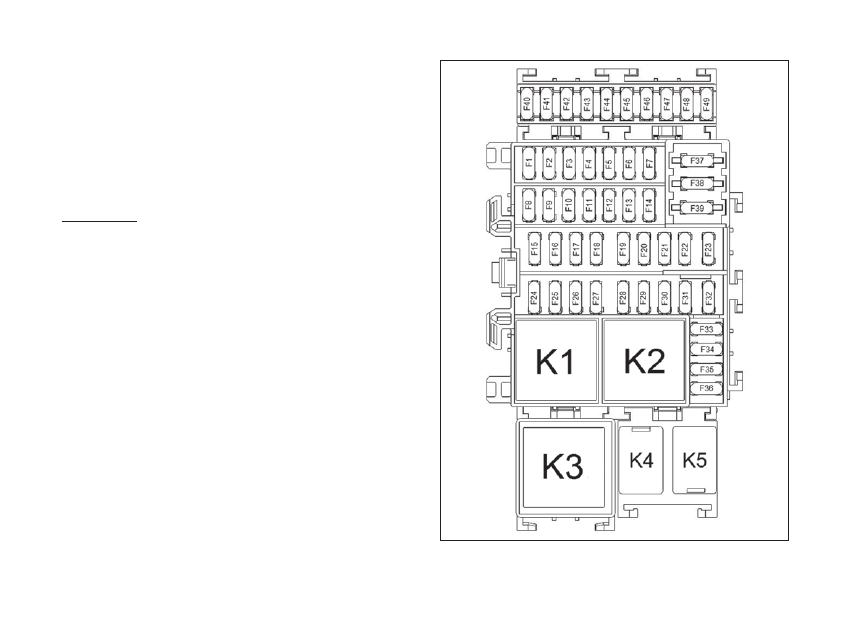

рис. 8.27. блок предохранителей и реле салона

139

8. УХОД ЗА АВТОМОБИЛЕМ

Т а б л и ц а   1

Электрические цепи, защищаемые плавкими предохранителями,

расположенными в блоке предохранителей и реле салона (рис. 8.27)

№

предохра нителя

Максимальный

постоянный ток,

 А

Защищаемые электрические цепи

F1

30А

Электростеклоподъемники передних дверей

F2*

10А

Дальний свет (фара левая)

F3*

10А

Дальний свет (фара правая)

F4*

10А

Ближний свет (фара левая)

F5*

10А

Ближний свет (фара правая)

F6*

5А

Габаритные огни (фары левая и правая)

F7*

5А

Габаритные огни (задние фонари левый и правый)
Фонари освещения номерного знака
Подсветка переключателя корректора света фар
Подсветка выключателя центральной блокировки замков дверей
Подсветка выключателя аварийной сигнализации
Подсветка панели управления кондиционером *
Подсветка выключателя системы безопасной парковки
Подсветка переключателя электростеклоподъемников в двери водителя
Подсветка переключателя электростеклоподъемников в двери/дверях пассажиров
Подсветка прикуривателя
Подсветка блока освещения салона
Подсветка аудиосистемы/ мультимедийной системы

F8

30А

Электростеклоподъемники задних дверей
Управление реле блокировки задних электростеклоподъемников

140

8. УХОД ЗА АВТОМОБИЛЕМ

№

предохра нителя

Максимальный

постоянный ток,

 А

Защищаемые электрические цепи

F9*

7,5А

Задний противотуманный огонь

F10

-

Резерв

F11

20А

Центральный блок кузовной электроники (моторедукторы замков боковых дверей,

моторедуктор замка багажника)

F12

5А

Антенна иммобилизатора
Контроллер системы курсовой устойчивости
Датчик угла поворота рулевого колеса
Выключатель сигнала торможения

F13

10А

Блок освещения салона
Плафон освещения багажника
Плафон освещения вещевого ящика
Контроллер САУКУ **
Панель управления климатической установкой **

F14 **

5А

Датчик дождя

F15

15А

Омыватель ветрового и заднего стекол
Центральный блок кузовной электроники (очиститель заднего стекла)

F16

15А

Автомобильный терминал системы «ЭРА-ГЛОНАCС»
Обогреватели передних сидений
Аудиосистема/мультимедийная система

F17 *

7,5А

Дневные ходовые огни

F18

7,5А

Лампы сигналов торможения в задних фонарях
Дополнительный сигнал торможения

Продолжение табл. 1

141

8. УХОД ЗА АВТОМОБИЛЕМ

№

предохра нителя

Максимальный

постоянный ток,

 А

Защищаемые электрические цепи

F19

5А

Контроллер системы управления двигателем
Центральный блок кузовной электроники
Дополнительный блок кузовной электроники**
Комбинация приборов
Управление реле стартера
Управление реле топливного насоса
Селектор выбора режимов автоматизированной трансмиссии

F20

5А

Блок управления системой надувных подушек безопасности

F21

7,5А

Лампы света заднего хода
Контроллер управления автоматизированной трансмиссией

F22

5А

Электронасос гидроусилителя рулевого управления

F23

5А

Блок управления системой безопасной парковки
Электрокорректор света левой фары
Электрокорректор света правой фары
Переключатель электрокорректора света фар
Управление реле обогрева ветрового стекла 1
Управление реле обогрева ветрового стекла 2
Управление реле обогрева заднего стекла и наружных зеркал

F24

15А

Центральный блок кузовной электроники (питание предохранителей салона F12,

F13, F36 с задержкой после выключения зажигания)

F25

5А

Автомобильный терминал системы «ЭРА-ГЛОНАCС»
Дополнительный блок кузовной электроники**

Продолжение табл. 1

142

8. УХОД ЗА АВТОМОБИЛЕМ

№

предохра нителя

Максимальный

постоянный ток,

 А

Защищаемые электрические цепи

F26

15А

Центральный блок кузовной электроники (указатели поворота)

F27*

20А

Ближний свет (фары левая и правая)

F27**

5А

Сигнал включения ближнего света фар
Сигнал включения дальнего света фар
Сигнал включения противотуманных фар
Сигнал включения заднего противотуманного огня

F28

15А

Звуковой сигнал
Сигнал включения габаритных огней **

F29*

25А

Габаритные огни (фары и задние фонари)
Дальний свет (фары левая и правая)
Задний противотуманный огонь
Управление реле звукового сигнала

F30

-

Резерв

F31

5А

Комбинация приборов

F32

7,5А

Центральный блок кузовной электроники
Автомобильный терминал системы «ЭРА-ГЛОНАСС»
Аудиосистема/оборудование мультимедийное
Управление реле дополнительной розетки в багажнике
Управление реле электровентилятора отопителя
Панель управления кондиционером*

F33

15А

Прикуриватель

F34

15А

Диагностический разъем

Продолжение табл. 1

143

8. УХОД ЗА АВТОМОБИЛЕМ

№

предохра нителя

Максимальный

постоянный ток,

 А

Защищаемые электрические цепи

F34

15А

Аудиосистема/мультимедийная система

F35

5А

Обогрев наружных зеркал

F36

5А

Электропривод наружных зеркал

F37

30А

Цепь пуска стартера

F38*

30А

Очиститель ветрового стекла

F38**

30А

Дополнительный блок кузовной электроники (очиститель ветрового стекла)

F39*

40А

Электровентилятор отопителя

F40

-

Резерв

F41**

25А

Дополнительный блок кузовной электроники (дневной ходовой огонь правой фары,

габаритные огни передние, ближний свет левой фары, дальний свет правой фары)

F42

-

Резерв

F43**

15А

Дополнительный блок кузовной электроники (питание потребителей после предо-

хранителя салона F19)

F44

15А

Розетка для дополнительных потребителей в багажнике

F45

-

Резерв

F46**

25А

Дополнительный блок кузовной электроники (габаритные огни салона, противоту-

манные фары, задний противотуманный огонь)

F47**

25А

Дополнительный блок кузовной электроники (дневной ходовой огонь левого бор-

та, габаритные огни задние, ближний свет правой фары, дальний свет левой фары)

  *  Предохранители, используемые только в исполнении «Optima» (без датчика дождя).
  **  Предохранители, используемые только в исполнении «Top» и «Luxe» (с датчиком дождя).

Окончание табл. 1

144

8. УХОД ЗА АВТОМОБИЛЕМ

Т а б л и ц а   2

реле, расположенные в блоке предохранителей

и реле салона  (рис. 8.27)

№

реле

Максимальный

постоянный ток,

 А

Назначение реле

К1

40А

Реле электровентилятора отопителя

К2

40А

Реле обогрева заднего стекла и наружных зеркал

КЗ

40А

Реле блокировки задних электростеклоподъемников

К4

-

Резерв

К5

20А

Реле розетки для дополнительных потребителей в багажнике

Т а б л и ц а   3

Электрические цепи, защищаемые плавкими предохранителями,

расположенными в блоке предохранителей

 и реле моторного отсека  (рис. 8.28)

№

предохранителя

Максимальный

постоянный ток,

А

Защищаемые электрические цепи

  F1*

10А

Противотуманные фары

F2

7,5А

Центральный блок кузовной электроники

F3

25А

Обогреватель заднего стекла
Обогреватели наружных зеркал

F4

25А

Контроллер системы курсовой устойчивости

F5

70А

Потребители бортовой электросети салона

F6

70А

Потребители бортовой электросети салона

145

8. УХОД ЗА АВТОМОБИЛЕМ

№

предохранителя

Максимальный

постоянный ток,

А

Защищаемые электрические цепи

F7

50А

Контроллер системы курсовой устойчивости

F8

40А

Обогреватель ветрового стекла 1

F8 (без обогрева

 ветрового стекла)

30А

Розетка для дополнительных потребителей в багажнике

F9

40А

Обогреватель ветрового стекла 2

F9 (без обогрева

ветрового стекла)

-

Резерв

F10

30А

Розетка для дополнительных потребителей в багажнике

F11

-

Резерв

F12 **

30А

Цепь пуска стартера

F13

-

Резерв

F14**

25А

Электронная система управления двигателем

F14 ***

30А

Электронная система управления двигателем

F15

15А

Муфта компрессора кондиционера

F15 ** (без

кондицио нера)

30А

Электровентилятор охлаждения радиатора

F16

50А

Электровентилятор охлаждения радиатора

F17

70А

Контроллер автоматизированной трансмиссии (АМТ)

F18

80А

Электронасос гидроусилителя рулевого управления

D1  (установ лен

на месте F19)

-

Диод системы кондиционирования

Продолжение табл. 3

10

РпЭ XRAY 8450021621

146

8. УХОД ЗА АВТОМОБИЛЕМ

№

предохранителя

Максимальный

постоянный ток,

А

Защищаемые электрические цепи

D2  (установ лен

на месте F20)

-

Диод системы охлаждения двигателя

F21

-

Резерв

F22

-

Резерв

F23**

15А

Управление реле электровентилятора охлаждения радиатора
Управление реле кондиционера
Датчик кислорода 1
Датчик кислорода 2
Клапан продувки адсорбера
Датчик фаз

F23 ***

7,5А

Датчик кислорода 1
Датчик кислорода 2
Клапан управления длиной впускной трубы (только для 21129)
Клапан продувки адсорбера
Датчик фаз
Клапан фазера (только для 21179)

F24 ***

15А

Контроллер системы управления двигателем
Блок управления электровентилятора радиатора
Катушка зажигания 1 цилиндра
Катушка зажигания 2 цилиндра

Продолжение табл. 3

147

8. УХОД ЗА АВТОМОБИЛЕМ

№

предохранителя

Максимальный

постоянный ток,

А

Защищаемые электрические цепи

F24 ***

15А

Катушка зажигания 3 цилиндра
Катушка зажигания 4 цилиндра
Форсунка 1 цилиндра
Форсунка 2 цилиндра
Форсунка 3 цилиндра
Форсунка 4 цилиндра
Модуль электробензонасоса с датчиком уровня топлива

F25 ***

15А

Топливный насос

  *  Предохранители, используемые только в исполнении «Optima» (без датчика дождя).
  **  Предохранители, используемые только в исполнении с двигателем H4Mk.
 ***  Предохранители, используемые только в исполнении с двигателями 21129 и 21179.

Окончание табл. 3

10*
