Лада Калина Кросс. ЗАМЕНА ЛАМП

Для нормальной работы системы освещения и световой сигнализации применяйте лампы, указанные в приложении 2.

ВНИМАНИЕ!

Перед заменой лампы убедитесь, что соответствующий сигнально-осветительный прибор выключен.

Блок-фара

Замена лампы ближнего света:

-откройте капот (см. раздел «Капот»);

- снимите защитную резиновую крышку 3 (рис. 62);

- отсоедините колодку с проводами от лампы;

-откиньте в сторону пружинный фиксатор 4, предварительно нажав на него;

- выньте лампу 5 за цоколь.

Установка новой лампы осуществляется в обратном порядке. Не касайтесь колбы лампы! Замену лампы рекомендуется проводить в хлопчатобумажных перчатках. После установки новой лампы
ближнего света убедитесь в плотном прилегании защитной резиновой крышки 3 к корпусу блок-фары.

Замена лампы дальнего света:

-откройте капот (см. раздел «Капот»);

- снимите защитную резиновую крышку 1;

- отсоедините колодку с проводом от лампы;

-откиньте в сторону пружинный фиксатор, предварительно нажав на него;

- выньте лампу за цоколь.

Установка новой лампы осуществляется в обратном порядке.
Не касайтесь колбы лампы! Замену лампы рекомендуется проводить в хлопчатобумажных перчатках. После установки новой лампы дальнего света убедитесь в плотном прилегании защитной резиновой крышки 1 к корпусу блок-фары.

Замена лампы дневного ходового и габаритного огней:

-откройте капот (см. раздел «Капот»);

- поверните патрон 2 лампы против часовой стрелки до упора;

-выньте патрон с лампой из корпуса фары;

- выньте лампу из патрона.

Установка новой лампы осуществляется в обратном порядке.

Замена лампы указателя поворота:

- откройте капот (см. раздел «Капот»);

- поверните на себя патрон 4 лампы до упора;

- выньте патрон с лампой из корпуса фары;

- поверните лампу против часовой стрелки до упора, предварительно нажав на неё;

- выньте лампу из патрона.

Установка новой лампы осуществляется в обратном порядке.

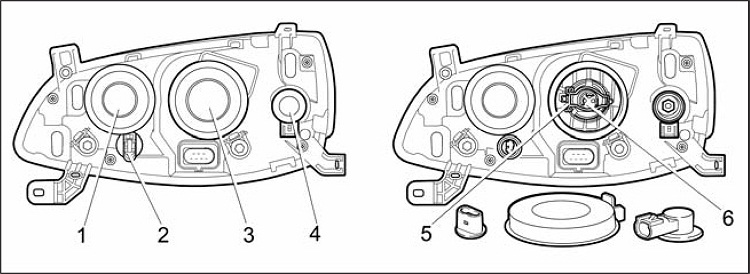

Рис. 62. Блок-фара

Задний фонарь

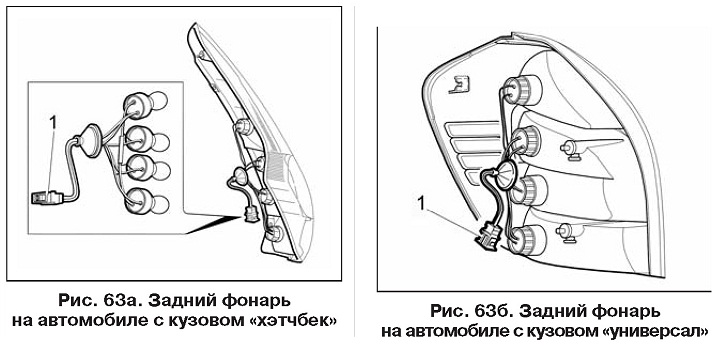

Замена ламп в заднем фонаре на автомобиле с кузовом «хэтчбек» (рис. 63а):

-откройте дверь задка (см. раздел «Дверь задка»);

- отверните два болта крепления заднего фонаря со стороны двери задка;

- прикладывая усилие, потяните задний фонарь на себя и выведите шпильки крепления из держателей заднего фонаря;

-отведите задний фонарь от кузова и извлеките патрон с неисправной лампой;
- выньте лампу из патрона, предварительно нажав на нее и повернув против часовой стрелки до упора.

После установки новой лампы сборку и установку заднего фонаря проводите в обратном порядке.

Замена ламп в заднем фонаре на автомобиле с кузовом «универсал» (рис. 636):

-откройте дверь задка (см. раздел «Дверь задка»);

- откройте люк в обивке боковины;

-отсоедините колодку жгута проводов 1 заднего фонаря от жгута проводов автомобиля;

-отверните три гайки крепления заднего фонаря;

-выведите задний фонарь из зацепления с фиксатором;

-отведите задний фонарь от кузова и извлеките патрон с неисправной лампой;

-поверните патрон с лампой, требующей замены, против часовой стрелки и выньте его из корпуса заднего фонаря;

-извлеките лампу из патрона, слегка нажав на неё и повернув против часовой стрелки;

- вставьте новую лампу в патрон, нажав на неё и повернув по часовой стрелке;

После замены лампы сборку и установку заднего фонаря проводите в обратном порядке.
