Лада Калина Кросс. РЕЖИМЫ ВЕНТИЛЯЦИИ И ОТОПЛЕНИЯ

Лада Калина Кросс. Вентиляция салона

Для осуществления вентиляции салона (подачи в него неподогре-того воздуха) необходимо установить рукоятки блока управления системой вентиляции и отопления в следующие положения:

- рукоятку 2 (см. рис. 41) повернуть по часовой стрелке в крайнее правое положение до упора (синяя точка на блоке управления), а е вариантном исполнении (см. рис. 43) повернуть против часовой стрелки в крайнее левое положение синей зоны;

- рукоятку 4 установить в зависимости от желаемого направления потока;

-сопла 1 и4(см. рис. 42)отрегулировать в зависимости от желаемого направления и силы потоков. Причем сопла 1 регулируются непосредственным воздействием на дефлекторы сопел (для открытия необходимо нажать на специальное углубление), а сопла 4 рычагами 2 и 3;

- рукоятку 1 (см. рис. 41) переключателя режимов работы элек-тровентилятора отопителя поставить на желаемую скорость подачи воздуха в салон.

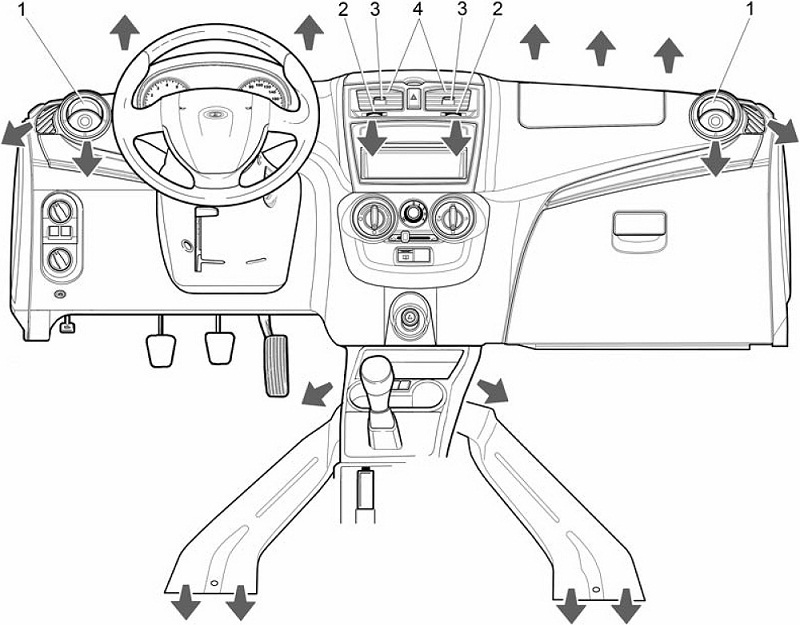

Рис. 42. Направления потоков воздуха из дефлекторов и воздуховодов

Лада Калина Кросс. Предотвращение запотевания стекол

При высокой влажности воздуха, например, во время интенсивного дождя, окна автомобиля могут запотевать. Для предотвращения запотевания ветрового стекла и стекол передних дверей необходимо сделать следующее:

- рукоятку 2 (см. рис. 41) повернуть против часовой стрелки в крайнее левое положение до упора (красная точка на блоке управления), а в вариантном исполнении (см. рис. 43) повернуть по часовой стрелке в крайнее правое положение красной зоны;

- рукоятку 4 установить в положение

- сопла 1 (см. рис. 42) направить на соответствующие боковые стекла в зону наибольшего запотевания;

- рукоятку 1 (см. рис. 41) переключателя режимов работы вентилятора поставить на скорость в зависимости от степени запотевания стекол.
ВНИМАНИЕ!

При мойке автомобиля нельзя включать вентилятор климатической системы, что соответствует положению «О» рукоятки 1.

Очистка стекол от снега и льда

Для быстрой очистки ветрового стекла и стекол передних дверей от снега и льда рекомендуется сделать следующее:

- смести мягкой щеткой снег и лед со стекол и воздухозаборника перед ветровым стеклом (не рекомендуется использовать жесткие скребки для очистки стекол ото льда во избежание появления царапин на стеклах);

- рукоятку 2 (см. рис. 41) повернуть против часовой стрелки в крайнее левое положение до упора (красная точка на блоке управления), а в вариантном исполнении (см. рис. 43) повернуть по часовой стрелке в крайнее правое положение красной зоны;

- рукоятку 4 (см. рис. 41) установить в положение

- сопла 1 (см. рис. 42) направить на соответствующие боковые стекла в зону наибольшего обледенения;
- рукоятку 1 (см. рис. 41) переключателя режимов работы вентилятора отопителя поставить на максимальную скорость подачи воздуха в салон.

Лада Калина Кросс. Быстрый прогрев салона

Для быстрого прогрева салона рекомендуется установить рукоятки блока управления системой вентиляции и отопления в следующие положения:

- рукоятку 2 (см. рис. 41) повернуть против часовой стрелки в крайнее левое положение до упора (красная точка на блоке управления), а в вариантном исполнении (см. рис. 43) по часовой стрелке в крайнее правое положение красной зоны;

- рукоятку 4 (см.ч рис. 41) установить в положение'

- рукоятку 1 переключателя режимов работы вентилятора отопителя поставить в положение «3»;

- рукоятку 3 установить в крайнее правое положение (режим рециркуляции) на непродолжительное время прогрева. Если при этом происходит запотевание или обмерзание стекол, то рукоятку 3 необходимо установить в крайнее левое положение (подача наружного воздуха). В вариантном

исполнении (см. рис. 43) режим рециркуляции включается и выключается кнопкой 3.
