68

матического привода . Водитель может сохранить фактиче-
скую передачу или переключить коробку передач на более
низкую или высокую передачу вручную . Если повышение или
понижение передачи приведёт к чрезмерно завышенным
или заниженным оборотам двигателя, неправомерное пере-
ключение передач будет блокировано .

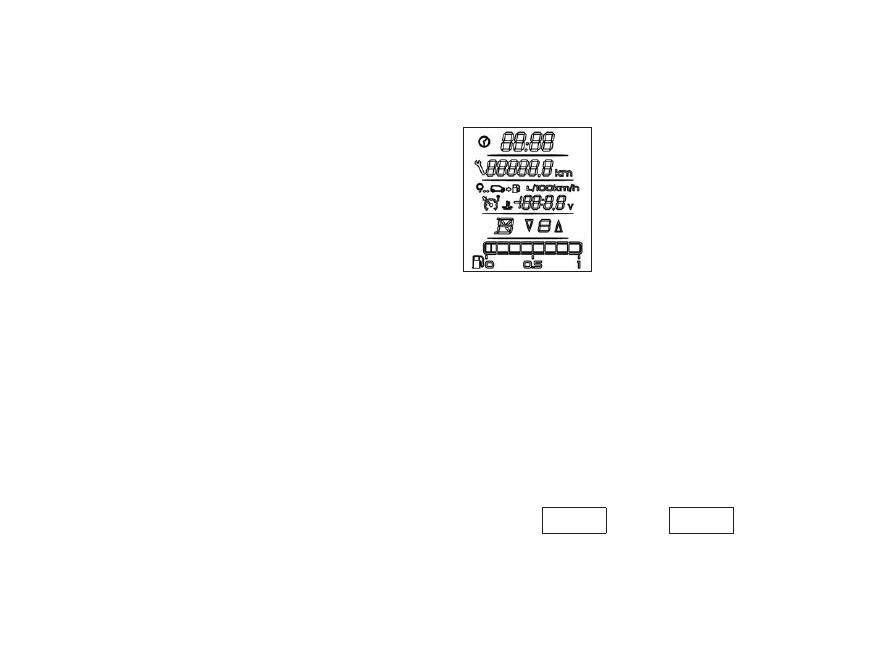

Компьютер отображает в комбинации приборов следующую
информацию, касающуюся функционирования автоматизи-
рованной коробки передач:
– автоматический, ручной или спортивный режимы (A,  M
или S);
– включенная передача;
– индикатор нажатия тормозной педали .
Рычаг переключения передач имеет 2 линии (рис . 36д) –
одна для переключения из нейтрального положения (N) на
задний ход (R) или автоматический режим (A), и другая –
для переключения на более высокую или низкую передачу в
режиме ручного управления (M) . Две линии соединены для
переключения между автоматическим режимом (А) и режи-
мом ручного управления .
Режим ручного управления (M) может быть включен только
из автоматического режима (A) . Передачу заднего хода (R)
можно запрашивать только из нейтрального положения (N) .
Переключение на более высокую (+) или низкую передачу (-)
возможно только в режиме ручного управления (M) .
Положения  (N),  (R),  (А),  (M) являются фиксированными,
положения (+) и (-) – нефиксированные .

ИНСТРУКЦИЯ ПОЛЬЗОВАНИЯ

АВТОМАТИЗИРОВАННОЙ ТРАНСМИССИЕЙ (АМТ)

Трансмиссия АМТ основана на базе
пятиступенчатой механической
коробки передач 2180, управление
процессами переключения передач
осуществляется синхронной рабо-
той двух электромеханических актуа-
торов, которые, в свою очередь,
управляются контроллером транс-
миссии TCU .
Актуатор переключения установлен

на месте взамен штатного тросового механизма переклю-
чения .
Автомобиль с трансмиссией АМТ не имеет педали сцепле-
ния, все процессы оперирования сцеплением автомати-
зированы, обеспечиваются электрическими сигналами и
отрабатываются актуатором сцепления .
Все режимы трансмиссии индицированы буквенными обо-
значениями на декоративной крышке селектора и дублиро-
ваны в цифровом виде на электронном табло комбинации
приборов:
• Индикация режима работы: NRAM .

• Индикация включенной передачи режима работы: 1 2 3 4 5 .

• Индикация всех режимов, кроме R, производится одно-

временно с номером включенной передачи, например:

A     1

или

M     1

Педальный узел автомобиля с трансмиссией АМТ управляет-
ся исключительно правой ногой .

69

Трансмиссия, помимо задней передачи, обозначенной R,
имеет два основных режима движения:
– автоматический  А, при котором, в зависимости от ско-
рости движения оборотов двигателя и других параметров,
осуществляется полностью автоматическое переключение
передач без участия водителя;
– мануальный  режим  М осуществляется водителем легким
касанием контактов селектора в положениях:
+ – повышение передач,
– – понижение передач .
Управление селектором легкое, с фиксированными положе-
ниями режимов, кроме касаний на повышение или пониже-
ние передач в режиме М (+ и –) .
Запуск двигателя возможен только в нейтральном поло-
жении  N и при нажатой педали тормоза . Это требование
безопасности и в любых других положениях селектора дви-
гатель не запустится . В случае невыполнения одного из этих
условий, в комбинации приборов будет мигать символ невы-
полненного действия: N или

 .

При повороте ключа зажигания возможна задержка запуска
двигателя 2–3 секунды, это связано с процедурой инициали-
зации системы управления трансмиссией .
Движение возможно после  перевода селектора в положе-
ние А или М или R при нажатой педали тормоза .
В программном обеспечении АМТ введена функция само-
стоятельного ползущего режима с целью стабилизации дви-
жения в плотном транспортном потоке CREEPING MOdE
(далее СМ), которая действует при следующих условиях:
– после запуска двигателя функция СМ еще не активна, вклю-
чение происходит только после включения режима движения
селектора А или М или R и освобождения педали тормоза;
– функция СМ активна на протяжении всего периода дви-
жения;

– самостоятельное движение автомобиля поддерживается
на холостом ходу на первой и второй передачах А1 и А2 и на
передаче заднего хода R, на первой передаче скорость 7-8
км/час, на второй передаче скорость 14-15 км/час, на пере-
даче заднего хода 5-6 км/час;
– функция СМ отключается при включении ручного тормо-
за, открытии двери водителя, при переводе селектора в
нейтральное положение N, что обеспечивает безопасность
данной функции, а также при превышении определенного
установленного порога нагрева сцепления (мигающий сиг-
нал перегрева трансмиссии в комбинации приборов), при
выключении зажигания .

ВНИМАНИЕ!
Будьте внимательны от наезда впереди идущего транс-
порта при движении в транспортном потоке.

При нажатии на педаль акселератора автомобиль начинает
движение в соответствии с задаваемым водителем темпом .
Если после запуска двигателя перевести селектор в поло-
жение М, включится 1 передача . Далее можно переключать
передачи в ручном режиме . Переключение повышающих
передач на режиме М в обычных эксплуатационных режимах
осуществляется только водителем последовательно 1–2–3–
4–5 и в обратном порядке .
Будьте внимательны, при трогании и движении на первой
передаче можно достигнуть максимальных оборотов двига-
теля, это выполнено специально с целью заезда на крутые и
затяжные подъемы, используя только первую передачу . При
достижении максимальных оборотов двигателя на второй и
всех остальных передачах, система переключит передачу на
повышающую с целью предотвращения повреждения двига-
теля . Понижение передач при понижении скорости осущест-

70

вляется автоматически в зависимости от снижения скорости .
Режим М позволяет проводить комбинированное торможе-
ние автомобиля рабочим тормозом и двигателем последо-
вательным переключением передач на более низшие .
На всех режимах движения ощущаются задержки, обуслов-
ленные работой системы синхронизации коробки передач в
процессе переключения . Режим А настроен на максимально
комфортный стиль вождения, и задержки несколько более
длительны, чем на режиме М .
Режим  А и М обладает функцией резкого ускорения kick-
down, он активируется в зависимости от интенсивности
нажатия на педаль акселератора, на режиме М она более
замедленна .
В движении возможно переводить рычаг селектора из поло-
жения  А в положение М и обратно . Если требуется выбрать
самостоятельный режим переключения или в процессе дви-
жения на режиме А требуется предварительно перейти на
более низшую передачу (например, при обгоне с выездом
на встречную полосу движения), можно включить режим М,
совершить маневр и после этого вернуться обратно в режим
А, при этом система включит соответствующую скорости
передачу . Аналогичную смену режима движения с А на М воз-
можно проводить при движении на затяжных подъемах в гору .
При переключении рычага из положения А в положение
R в движении система заблокирует включение передачи
заднего хода . При этом индикатор символа режима R будет
мигать, указывая водителю, что данное переключение невоз-
можно .
Для исключения случаев поломки трансмиссии система во
всех случаях не позволит включить не соответствующую ско-
рости передачу .
В случае необходимости раскачивания автомобиля, напри-
мер, при буксовании, возможно переключение режимов

R – А и наоборот через N, но без задержки в N и без нажатия
педали тормоза при условии, что скорость не превышает
3 км/ч . При скорости выше 3 км/ч переключение с А на R или
с R на А только при нажатии на тормоз . Для успешного вклю-
чения передачи заднего хода в ряде случаев необходимо
выждать 8 сек . для успешной отработки системой функции
обеспечения включения задней передачи .
Выключать зажигание можно в любом положении селектора .
Контроллер АМТ обесточивает актуаторы после завершения
всех действий по истечении 60 секунд, за это время он запо-
минает последние актуальную информацию по положению
актуаторов и включает (замыкает) сцепление . Однако, в
случае, когда зажигание выключено и в течение примерно
5 сек ., еще при нажатой педали тормоза селектор перево-
дится, например, из положения N в положения А, M/R, то в
этом случае контроллер АМТ включит первую/заднюю пере-
дачу и только потом отключится . Это сделано для того, чтобы
водитель еще имел возможность обездвижить автомобиль
при его стоянке и чтобы не включать заново зажигание .
В положении N при выключенном зажигании автомобиль
может катиться и его можно буксировать, в других положе-
ниях селектора автомобиль останется на выбранном режи-
ме (R – на задней передаче, А и М – на первой передаче) и
сцепление замкнуто .
В любом случае, в зависимости от уклона, необходимо обе-
спечить предупреждение самопроизвольного качения авто-
мобиля ручным тормозом .
Введен режим трогания на 2-й передаче в мануальном режи-
ме  М2, который обеспечивает более комфортное трогание
на покрытиях с низким коэффициентом сцепления (зимний
режим) .
В мануальном режиме М производится принудительное про-
граммное переключение передач наверх при достижении

71

оптимальных оборотов двигателя, кроме переключения 1-2,
что обеспечивает длительное движение на 1-й передаче на
затяжных и крутых подъемах (эстакады) .
В программном обеспечении АМТ также введена функция
динамичного разгона SPORT MOdE (далее SМ), которая
действует при включении дополнительной кнопки со свето-
вым индикатором на панели приборов с символом SPORT .
При включении функции SM задействуются более динамич-
ные режимы работы двигателя и трансмиссии .
При въезде на крутые подъемы при малой скорости (такие,
как паркинги эстакады) следует учесть, что при снижении
оборотов двигателя ниже минимальных (650 мин

-1

) сцепле-

ние выключится автоматически, чтобы избежать остановку
двигателя . На уклоне это может привести к скатыванию
автомобиля вниз . В данном случае необходимо обеспе-
чивать движение с оборотами двигателя, превышающими
минимальные .

ВНИМАНИЕ!
Для обеспечения безопасности при управлении автомо-
билем с прицепом в сложных дорожных условиях (гор-
ные, грунтовые и заснеженные дороги, либо дороги с
поврежденным покрытием) использовать прицеп массой
не более 450 кг (в обычных условиях движения полная
масса прицепа, оборудованного тормозами не более
900 кг) и рекомендуется перейти на режим М.
При движении по дорогам со скользким покрытием
(мокрое, грязное, гололедица и т.п.) в режиме А реко-
мендуется плавное управление педалью акселератора
для исключения пробуксовки колес.

При движении на спусках в горных условиях в автоматиче-
ском режиме А, после однократного нажатия на рабочий

тормоз, включается режим торможения двигателем, при
этом включается пониженная передача, кроме переключе-
ния со 2-й передачи на 1-ю (по условиям безопасности на
скользких покрытиях) . Это позволяет обеспечить более без-
опасное движение в данных условиях . Повышение передачи
произойдет после выравнивания автомобиля на уклоне и
нажатия на педаль акселератора .
Для облегчения процесса трогания с места на уклонах в
течение 2 секунд срабатывает противооткатная тормозная
система, удерживающая автомобиль на месте и предотвра-
щающая его скатывание с уклона .
При разряженной АКБ запуск двигателя от колес буксировкой
возможен . Для этого требуется ускорить автомобиль на ней-
трали N до скорости выше 7 км/ч только потом переключить
селектор в положение А . Контроллер трансмиссии зареги-
стрирует скорость и активирует функцию запуска с колес .
Система АМТ обладает функцией аварийного режима с
целью восстановления работоспособного состояния в слу-
чае каких-либо одномоментных сбоев в работе коробки
передач или в электрических системах автомобиля . При
этом загорится индикатор «шестеренка»   и с целью избе-

жания возникновения более серьезных нарушений в работе
система АМТ будет пытаться восстановить функционирова-
ние самостоятельно, может также самостоятельно перейти
в положение N, в этом случае уже необходимо остановиться
и перезапустить двигатель . Если неисправность кратковре-
менная, система АМТ переходит в нормальный режим .
Включение индикатора «шестеренка»   постоянным свече-

нием в комбинации приборов указывает на неисправность
трансмиссии . В этом случае необходима диагностика систе-
мы АМТ специализированным диагностическим оборудо-
ванием у дилера Lada . Переключения при этом могут быть
некомфортабельными, очень замедленными или резкими .

72

При сильном нагреве, перегреве сцепления индикатор «шесте-
ренка»   работает в мигающем режиме и дополнительно сце-

пление пульсирует в процессе трогания, чтобы предупредить
водителя . Данная индикация не является критической и несет
чисто информационную функцию, однако водителю следует
изменить режим движения или остановиться для охлажде-
ния сцепления . При работе в режиме мигающего индикатора
возможно появление характерного запаха сцепления, что не
является неисправностью . Во всех случаях, после остывания
сцепления, запах пропадет, и лампочка погаснет .
Будьте внимательны, при неисправности датчика темпе-
ратуры окружающей среды, система контроля перегрева
сцепления не может корректно срабатывать и предупреж-
дать водителя . В этом случае необходимо как можно скорее
заменить датчик у дилера Lada .

Выключатель режима «SPORT»

В вариантном исполнении автомобили в комплектации с
автоматизированной трансмиссией оборудованы выключа-
телем режима «SPORT» . Включение данного режима позво-
ляет улучшить динамические свойства автомобиля .
При включении режима «SPORT» загорается световой инди-
катор, который свидетельствует об активации режима .
Выключатель режима «SPORT» расположен под пультом
управления системой вентиляции и отопления салона .
Режим «SPORT» может быть включен как перед началом дви-
жения, так и в движении, независимо от выбранного режима
управления коробкой передач – автомат/ручное управление .

ВНИМАНИЕ!
Постоянное движение с включенным режимом «SPORT»
приведет к повышенному расходу топлива.

УПРАВЛЕНИЕ СИСТЕМОЙ ВЕНТИЛЯЦИИ

И ОТОПЛЕНИЯ САЛОНА

В вариантном исполнении автомобиль может комплекто-
ваться либо отопительно-вентиляционной, либо климатиче-
ской установкой .

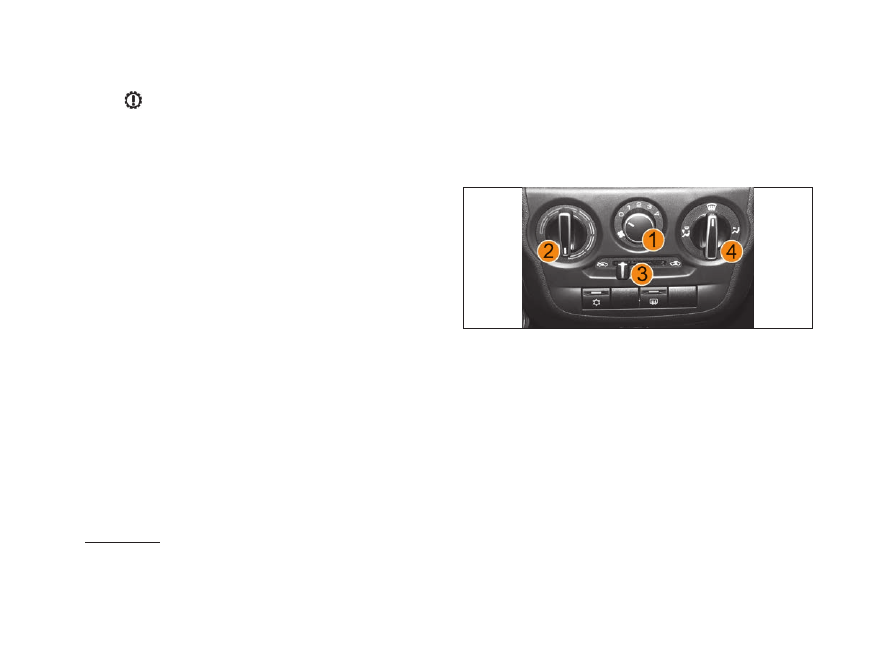

Рис. 37. Блок управления системой вентиляции

и отопления

1 – рукоятка переключателя режимов работы вентилято-
ра отопительно-вентиляционной установки.
2 – рукоятка задатчика температурного режима отопи-
тельно-вентиляционной установки.
3 – рукоятка управления режимом рециркуляции.
4 – рукоятка управления распределителем воздушных
потоков.

Отопительно-вентиляционная установка автомобиля пред-
назначена для создания в салоне комфортной температуры
воздуха, значение которой регулируется блоком управления
системой вентиляции и отопления (рис . 37) . Однако она не
может обеспечить в салоне температуру ниже, чем имеет
наружный воздух .

73

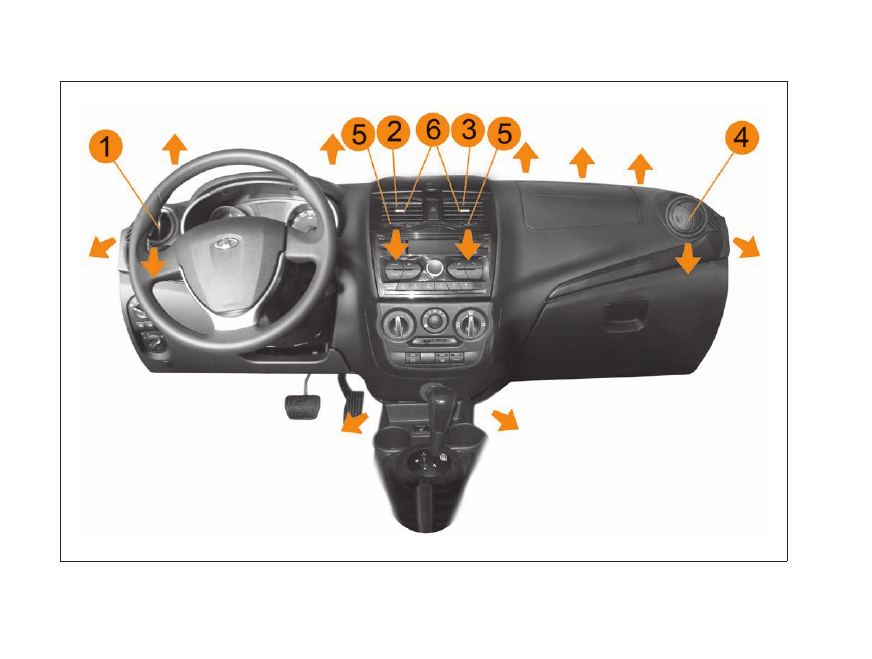

Рис. 38а. Направления потоков воздуха из дефлекторов

10

Р .Э . Lada Granta 8450107139

74

В вариантном исполнении в коробке воздухопритока ото-
пительно-вентиляционной установки находится воздушный
фильтр, который предназначен для очистки воздуха, посту-
пающего в салон автомобиля, от пыли, цветочной пыльцы,
копоти и мелких насекомых . Замена фильтра и прочистка
дренажного отверстия в щитке передка производится у
дилера Lada через каждые 15 000 км (при эксплуатации по
запыленным дорогам – по необходимости) .

Предупреждение
Правильное пользование органами управления ото-
пительно-вентиляционной установки в соответствии с
изложенными ниже рекомендациями позволяет повы-
сить безопасность движения за счет быстрой очистки
стекол от снега и льда, а также устранения запотевания.
Помните – быстрая очистка стекол и наиболее эффек-
тивное отопление салона возможны только при полно-
стью прогретом двигателе!

Рукоятка 3 рычага управления заслонкой рециркуляции
служит для подачи в салон наружного воздуха, при этом она
находится в крайнем левом положении

, а при положе-

нии  рукоятки 3 в крайнем правом положении

  пере-

крывается подача наружного воздуха в салон автомобиля
(режим рециркуляции) .
Этот режим может быть использован при проезде тоннеля или
при движении в «пробке» для исключения попадания в салон
воздуха, насыщенного отработанными газами, а также для
быстрого прогрева воздуха в салоне (например, на стоянках) .

Предупреждение
Режим рециркуляции может быть включен только на
короткое время, так как при этом свежий воздух в салон
не поступает, и стекла могут запотевать.

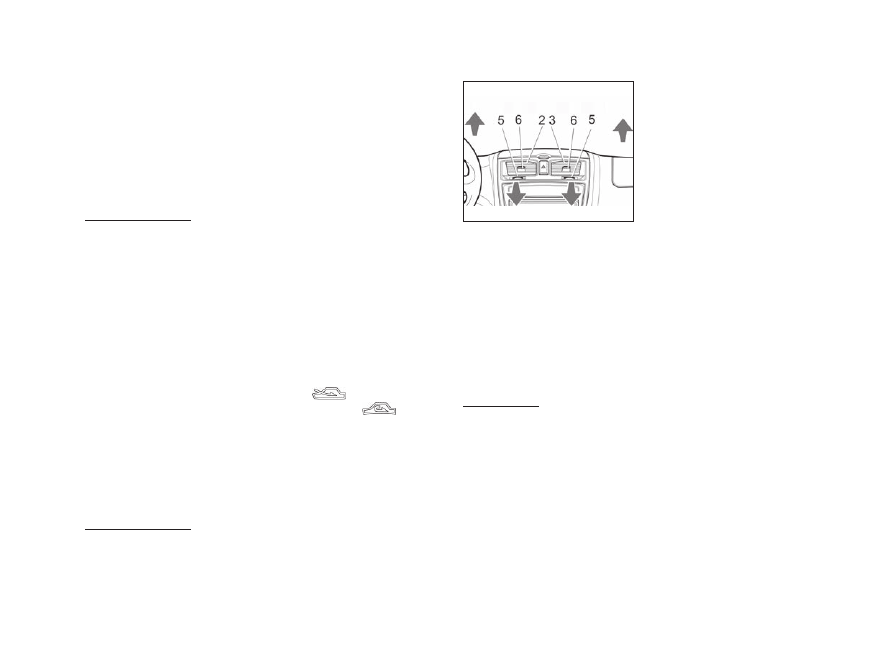

Рис. 38б. Центральные сопла

(в вариантом исполнении)

2, 3 – сопла;
5, 6 – рычаги управления
соплами .
Рычагами  5 привода засло-
нок регулируется интенсив-
ность подачи воздуха через
центральные сопла 2 и 3
путем изменения положения
заслонок вплоть до полного
их закрытия . А рычагами 6
направляющих лопаток цен-
тральных сопел меняется

направление воздушного потока .
Для увеличения подачи воздуха в салон автомобиля пере-
ведите  рукоятку 1 переключателя режимов работы элек-
тровентилятора отопителя в одно из четырех положений .
Положение  «1» – минимальная скорость подачи воздуха в
салон, положение «2» и «3» – средние скорости, а положение
«4» – максимальная . В положении переключателя 0 вентиля-
тор не работает, подачи свежего воздуха в салон нет .

ВНИМАНИЕ!
При движении автомобиля с закрытыми окнами реко-
мендуется включать вентилятор отопительно-вентиля-
ционной установки для создания в салоне избыточно-
го давления (для исключения попадания пыли через
неплотности кузова), а также чтобы избежать запотева-
ния стекол.

Рукоятка 4 блока управления служит для распределения
подачи воздуха и может быть установлена в любое проме-
жуточное положение (между описанными ниже символами)
для более точной настройки распределения подачи воздуха .

75

Если рукоятка 4 установлена своей белой меткой напротив
символа

, воздух поступает в нижнюю часть салона, в

зоны ног водителя и пассажиров .
Если рукоятка 4 установлена своей меткой напротив симво-
ла



, воздух поступает в нижнюю часть салона, в зоны ног

водителя и пассажиров, а также через сопла обдува ветро-
вого стекла и сопла обдува стекол передних дверей .
Если  рукоятка 4 установлена своей меткой напротив сим-
вола

, воздух поступает через сопла обдува ветрового

стекла и сопла обдува стекол передних дверей .
Если рукоятка 4 установлена своей меткой напротив симво-
ла  , воздух поступает через боковые и центральные сопла

в верхнюю часть салона автомобиля для обдува водителя и
пассажиров .
Непосредственным воздействием на дефлекторы сопел 1, 2,
3 и 4 (рис . 38a) регулируется интенсивность подачи воздуха
путем изменения положения дефлекторов вплоть до полного
их закрытия . Открытие нужного сопла производится нажати-
ем на специальное углубление в дефлекторе . Вращением
дефлектора регулируется направление воздушного



потока .

РЕЖИМЫ ВЕНТИЛЯЦИИ И ОТОПЛЕНИЯ

Вентиляция салона

Для осуществления вентиляции салона (подачи в него непо-
догретого воздуха) необходимо сделать следующее:
– в жаркую погоду проветрить салон, для этого открыть на
короткое время окна и двери;
– рукоятку 4 (см . рис . 37) установить в зависимости от жела-
емого направления потока;

– сопла 1, 2, 3 и 4 (см . рис . 38а и 38б) отрегулировать по
направлению и интенсивности подачи потока;
– рукоятку 1 переключателя режимов работы электровенти-
лятора отопителя поставить на желаемую скорость подачи
воздуха в салон .

Предотвращение запотевания стекол

При высокой влажности воздуха в салоне или снаружи авто-
мобиля, например, во время интенсивного дождя, при дли-
тельном использовании режима рециркуляции воздуха, вну-
тренние или наружные поверхности стекол автомобиля могут
запотевать . Для предотвращения запотевания внутренних
поверхностей стекол необходимо сделать следующее:
– рукоятку 3 (см . рис . 37) перевести в крайнее левое поло-
жение

;

– рукоятку 4 (см . рис . 37) установить в положение

;

– сопла 1 и 4 (см . рис . 38a) направить на соответствующие
боковые стекла в зону наибольшего запотевания;
– рукоятку 2 (см . рис . 37) установить в положение подачи
максимально теплого воздуха (красная точка) в холодное
время года (максимально холодного воздуха в теплое время
года, кроме того, рекомендуется включать кондиционер при
наличии);
– рукоятку 1 (см . рис . 37) поставить на скорость в зависимо-
сти от степени запотевания стекол .

ВНИМАНИЕ!
При мойке автомобиля нельзя включать вентилятор кли-
матической системы, что соответствует положению «0»
рукоятки 1 (см. рис. 37).

Для предотвращения запотевания наружных поверхностей
стекол необходимо воспользоваться системой омыва и

10*

76

очистки стекол, для очистки остальных стекол нужно при-
парковаться и воспользоваться мягкой тканью для протирки
стекол .

Очистка стекол от снега и льда

Для быстрой очистки ветрового стекла и стекол передних
дверей от снега и льда рекомендуется сделать следующее:
– смести мягкой щеткой снег и лед со стекол и воздухо-
заборника перед ветровым стеклом (не рекомендуется
использовать жесткие скребки для очистки стекол ото льда
во избежание появления царапин на стеклах);
– рукоятку 2 (см . рис . 37) установить в положение подачи
максимально теплого воздуха;
– рукоятку 4 установить в положение

;

– сопла 1 и 4 (см . рис . 38a) направить на соответствующие
боковые стекла в зону наибольшего обледенения;
– рукоятку 1 (см . рис . 37) поставить на максимальную ско-
рость подачи воздуха в салон .

Быстрый прогрев салона

Для быстрого прогрева салона рекомендуется установить
рукоятки блока управления системой вентиляции и отопле-
ния в следующие положения:
– рукоятку 2 (см . рис . 37) установить в положение подачи
максимально теплого воздуха;
– рукоятку 4 установить в положение

;

– рукоятку 1 переключателя режимов работы вентилятора
отопителя поставить в положение «3»;
– рукоятку 3 установить в крайнее правое положение



(режим рециркуляции) на непродолжительное время про-
грева . Если при этом происходит запотевание или обмер-

зание стекол, то рукоятку 3 установить в крайнее левое
положение

 (подача наружного воздуха) .

Отопление салона

Для того, чтобы температура в салоне (при подаче в него
подогретого воздуха) поддерживалась на желаемом уровне,
рекомендуется сделать следующее:
– рукоятку 4 (см . рис . 37) установите в желаемое положение
направления потоков воздуха;
– рукоятку 1 установите в положение «1» (либо более высо-
кое положение по желанию);
– рукояткой 2 установить желаемую температуру в салоне .

ВНИМАНИЕ!
Чтобы обеспечить эффективную работу отопительно-
вентиляционной установки, регулярно очищайте от
снега, льда и листьев отверстия для забора свежего воз-
духа, расположенные перед ветровым стеклом.
Не допускайте повышения влажности воздуха в салоне
от испарения воды и снега с ковровых покрытий и рези-
новых ковриков, очищайте их своевременно. Содержите
стекла автомобиля в чистоте, ведь на грязных стеклах
задерживается больше влаги, увеличивается время их
оттаивания.
Не загромождайте выходные отверстия для использо-
ванного воздуха в боковой обивке багажного отделения.
При работе системы отопления в максимальном режиме
не рекомендуется открывать окна.
Безотказность работы управления отопительно-венти-
ляционной системы обеспечивается строгим соблюде-
нием изложенной последовательности переключений ее
рукояток.

77

После мойки автомобиля в холодное время года при тем-
пературе окружающего воздуха ниже 0 °С рекомендуется
включать вентилятор системы вентиляции и отопления
салона переключателем 1 (см. рис. 37 и 39) на 3–4 ско-
рость на время около 2–3 минут.

Особенности управления

климатической установкой

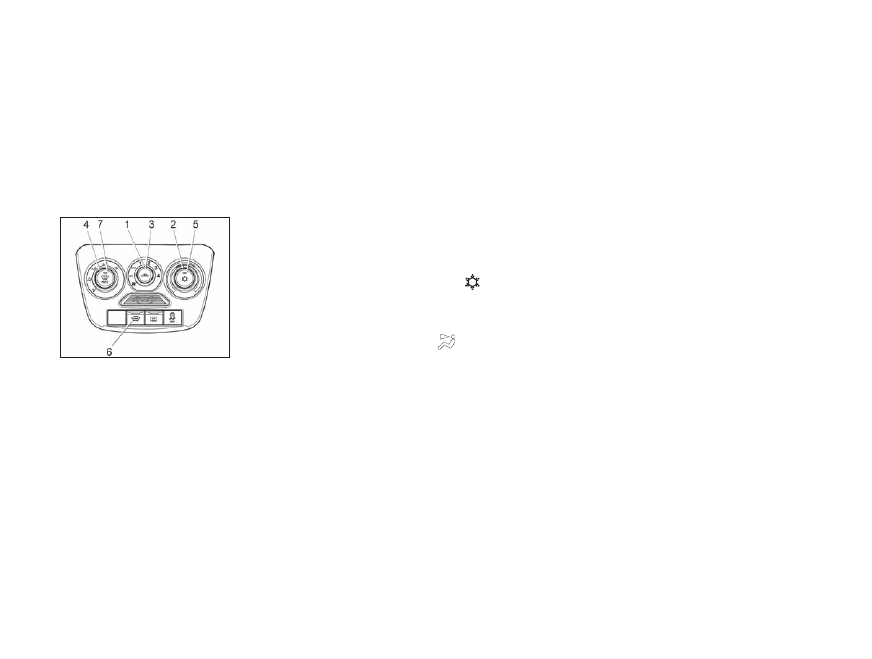

Рис. 39. Блок управления

климатической системой

(в вариантном исполнении)

В вариантном исполнении
(см . рис . 39) климатическая
установка имеет дополни-
тельный режим кондициони-
рования, обеспечивающий
охлаждение воздуха, подава-
емого в салон автомобиля .
При этом логика и алгоритмы
управления, описанные выше
для системы вентиляции и
отопления, верны и для кли-
матической установки с кон-
диционером .

1 – рукоятка переключателя режимов работы вентилято-
ра климатической системы.
2 – рукоятка задатчика температурного режима климати-
ческой системы.
3 – кнопка управления режимом рециркуляции.
4 – рукоятка управления распределителем воздушных
потоков.
5 – кнопка включения/выключения системы кондициони-
рования.
6 – кнопка  включения/выключения  электрообогрева
ветрового стекла (в вариантном исполнении).

7 – кнопка  включения/выключения  автоматического
режима очистки ветрового стекла (в вариантном испол-
нении).

Режим кондиционирования воздуха

в салоне

Для включения функции охлаждения (кондиционирования)
при закрытых окнах:
1 . Включите зажигание (пустите двигатель) .
2 . Включите вентилятор, установив рукоятку 1 (см . рис . 39) в
одно из положений «1», «2», «3» или «4» .
3 . Нажмите на кнопку 5 выключателя кондиционера с симво-
лом   . Контрольный световой индикатор, расположенный

на кнопке, будет светиться зеленым светом в течение всего
времени работы кондиционера .
4 . Установите  рукоятку 4 своей меткой напротив символа

 или в другое желаемое положение .

5 . Рукоятку  2 установите в положение, соответствующее
синей зоне шкалы в зависимости от желаемой степени
охлаждения воздуха (температура будет поддерживаться
автоматически в пределах производительности климатиче-
ской установки и установленного допуска) .
При включении кондиционера удаление запотевания стекол
работает более эффективно, особенно при высокой влаж-
ности наружного воздуха .
При работе кондиционера возможно появление влаги под
моторным отсеком . Это нормально, так как система конди-
ционирования автомобиля выводит сконденсированную на
испарителе кондиционера влагу из салона .
Для выключения функции охлаждения (кондиционирования)
повторно нажмите на кнопку 5, световой индикатор погас-
нет .

78

ВНИМАНИЕ!
Кондиционер работает только при работающем двигате-
ле, когда температура наружного воздуха не ниже 5 °С и
при установке рукоятки 1 в одно из положений «1», «2»,
«3» или «4» (т.е. при включенном вентиляторе климатиче-
ской установки).
В положении

 рукоятки 4 хотя бы одно из сопел 1, 2, 3

или 4 (см. рис. 38а и 38б) должно быть открытым, иначе
теплообменник охлаждения воздуха (испаритель) может
обледенеть и перекрыть подачу воздуха в салон.
При включении кондиционера возможно усиление шума
внутри салона, это связано с запуском компрессора кон-
диционера и включением вентилятора охлаждения дви-
гателя, при стабилизации процесса кондиционирования
салона уровень шума снижается.

Для установки желаемой температуры воздуха в салоне
поверните  рукоятку 2 (см . рис . 39) по часовой стрелке
для повышения, против часовой стрелки для понижения .
Температура будет поддерживаться автоматически в преде-
лах производительности климатической установки и уста-
новленного допуска .

Особенности использования

режима рециркуляции воздуха

в салоне

Для ускорения охлаждения (нагрева) воздуха в салоне реко-
мендуется на короткое время включать режим рециркуля-
ции, для чего нажмите на кнопку 3 с символом

, при

этом прекращается поступление наружного воздуха и про-
исходит забор воздуха из салона .

Предупреждение
Режим рециркуляции может быть включен только на
непродолжительное время, так как при этом свежий воз-
дух в салон не поступает, от дыхания людей со временем
ухудшается качество воздуха в салоне. Это может при-
вести к сонливости водителя и пассажиров.

Экономичная эксплуатация

климатической установки

Привод компрессора кондиционера осуществляется от дви-
гателя автомобиля, поэтому его работа в режиме охлажде-
ния воздуха влияет на расход топлива . Чтобы по возможно-
сти сократить время использования кондиционера, необхо-
димо выполнять следующие рекомендации:
– при высокой температуре воздуха в салоне перед поезд-
кой необходимо проветрить его, открыв на короткое время
окна или двери;
– для повышения эффективности охлаждения при включении
функции охлаждения всегда закрывайте окна и люки;
– если комфортная температура воздуха внутри салона авто-
мобиля может быть достигнута без включения холодильной
установки, то предпочтительнее использовать режим вен-
тиляции .

Максимальное охлаждение

Используется для максимально интенсивного охлаждения
воздуха в салоне в жаркую погоду или после длительного
хранения автомобиля на солнце:
1 . Проветрите салон, для этого откройте на короткое время
окна и двери .

79

2 . Поверните рукоятку 2 (см . рис . 39) против часовой стрел-
ки в левое положение до упора (синяя точка на блоке управ-
ления) .
3 . Установите  рукоятку 4 своей меткой напротив символа

  . Сопла 1, 2, 3 и 4 (см . рис . 38а и рис . 38б) панели при-

боров должны быть открытыми .
4 . Рукояткой 1 (см . рис . 39) включите максимальную ско-
рость вентилятора климатической установки (положение
«4») .
5 . Включите кондиционер, нажав на кнопку 5 с символом

 . Контрольный световой индикатор, расположенный на

кнопке, будет светиться зеленым светом в течение всего
времени работы кондиционера .
6 . Включите режим рециркуляции, для чего нажмите на кноп-
ку 3 с символом

 .

При достижении желаемого уровня температуры в салоне,
вращением рукояток 2 и 1 можно выбрать оптимально ком-
фортный режим в салоне .

В режиме охлаждения не рекомендуется:
– устанавливать температуру воздуха в салоне с разницей
от наружной температуры воздуха более 10–12 °С, особенно
при коротких переездах в городском цикле;
– направлять потоки охлажденного воздуха в сторону голо-
вы, на открытые участки тела, так как это может привести к
переохлаждению и последующему заболеванию;
– направлять поток охлажденного воздуха на ветровое стек-
ло, что вследствие большой разницы температур может
вызвать запотевание стекол .

ВНИМАНИЕ!
Включение системы кондиционирования воздуха при
езде по гористой местности или в тяжелых дорожных

условиях с прицепом может привести к перегреву дви-
гателя.
Следите за сигнализатором температуры охлаждающей
жидкости. Если он свидетельствует о перегреве двигате-
ля, выключите кондиционер. Иначе возможно поврежде-
ние или полный отказ двигателя.
Так как компрессор системы кондиционирования приво-
дится от двигателя автомобиля, то при работе кондици-
онера возможны небольшие изменения в работе двига-
теля (изменение оборотов холостого хода коленчатого
вала двигателя в момент включения/выключения конди-
ционера, снижение мощности двигателя при движении).

Автоматический режим поддержания

заданной температуры воздуха в салоне

С помощью рукоятки 2 (см . рис . 39) можно установить жела-
емую температуру воздуха в салоне . Климатическая система
будет автоматически поддерживать установленную темпе-
ратуру воздуха в салоне в пределах производительности
климатической установки и установленного допуска .
Для наиболее эффективной работы в автоматическом режи-
ме поддержания заданной температуры рукоятка 1 управ-
ления вентилятором климатической системы должна быть
включена в положение «AUTO» (для автоматического управ-
ления скоростью подачи воздуха) .
При положительной температуре окружающего воздуха и
высокой температуре воздуха в салоне для автоматического
поддержания температуры воздуха в салоне необходимо
включить кондиционер (см . выше «Режим кондиционирова-
ния воздуха в салоне»), для наиболее эффективной работы в
автоматическом режиме поддержания заданной температу-
ры рукоятку 4 рекомендуется установить в положение

  .

80

Если рукоятка 1 скорости вентилятора установлена в поло-
жение  «AUTO», а рукоятка 2 установлена в крайнее левое
положение синей зоны (холодный воздух), то вентилятор
автоматически включится на максимальную скорость .
При отрицательной температуре окружающего воздуха для
наиболее эффективной работы в автоматическом режиме
поддержания заданной температуры рукоятку 4 рекоменду-
ется установить в положение

 или



 .

Если рукоятка 1 скорости вентилятора установлена в поло-
жение «AUTO», а рукоятка 2 установлена в крайнее правое
положение красной зоны (теплый воздух), то вентилятор
автоматически включится на максимальную скорость .
При непрогретом двигателе, для исключения попадания
холодного воздуха в ноги водителя, воздухораспределение
управляется автоматически в следующем режиме: вначале
воздух подается на ветровое стекло, по мере прогрева,
затем в режим «лицо-ноги» и при прогреве – автоматически
переключит в ноги .
При прогретом двигателе, для исключения попадания горя-
чего воздуха в лицо водителя, отопитель весь воздух сразу
направляет в ноги на время 12 секунд .

Автоматический режим очистки ветрового стекла

Для очистки ветрового и передних боковых стекол от запоте-
вания, обмерзания или наружного обледенения в автомати-
ческом режиме установите рукоятку 1 управления вентиля-
тором климатической системы в положение «AUTO», нажми-
те  кнопку 7 (см . рис . 39) с символом

 . Климатическая

система автоматически:
– включит кондиционер (загорится зеленый сигнализатор  );
– одновременно включит режим максимального нагрева
воздуха;

– направит весь поток воздуха в сопла обдува ветрового
стекла и стекол передних дверей;
– включит вентилятор климатической системы на макси-
мальную скорость;
– отключит режим рециркуляции воздуха в салоне (если он
был включен) .
При температуре окружающего воздуха ниже +5 °C конди-
ционер работать не будет, хотя индикатор   будет гореть .

При повторном нажатии кнопки 7 с символом



автомати-

ческий режим очистки ветрового стекла выключится и клима-
тическая система вернется в исходное состояние .

Техническое обслуживание

Для обеспечения эффективности работы системы конди-
ционирования её необходимо включать на короткое время
(5–10 мин .) не реже одного раза в месяц (при положи-
тельной температуре окружающего воздуха) . Холодильная
машина заправлена хладоносителем и находится под высо-
ким давлением . Самостоятельное устранение неполадок в
работе системы не допускается . Обращайтесь за консульта-
цией к дилеру Lada .

Электрообогрев ветрового стекла (ЭОВС)

В вариантном исполнении автомобиль комплектуется
системой ЭОВС, которая используется для быстрого удале-
ния инея и влаги с ветрового стекла .
Для включения/выключения ЭОВС нажмите кнопку 6
(см . рис . 39), при включении загорается индикатор на кнопке
выключателя . Контрольный световой индикатор, располо-
женный на кнопке выключателя, будет светиться желтым
светом в течение всего времени работы системы электро-

81

обогрева . Система ЭОВС функционирует только при рабо-
тающем двигателе .
Система ЭОВС выключается при наступлении одного из
условий:
– автоматически по истечении 6 минут;
– при повторном нажатии во время работы системы на кноп-
ку выключателя;
– при падении напряжения в бортовой сети ниже допусти-
мого уровня;
– при снижении оборотов двигателя ниже допустимых;
– при выключении зажигания .
Если было выключено зажигание при включенной системе
ЭОВС, то при следующем включении зажигания ЭОВС не
включается .
В случае невключения или автоматического отключения
системы раньше предусмотренного времени рекомендуется
выключить часть других потребителей и повторить включе-
ние .
Наибольший эффект дает использование ЭОВС совместно
с системой отопления и вентиляции салона, установленной
в режим очистки стекол от снега, льда или предотвращения
запотевания (см . соответствующие подразделы руковод-
ства) .

АУДИОПОДГОТОВКА

(в вариантном исполнении)

В состав автомобилей без штатно установленных радиопри-
емников или мультимедийных систем в вариантном испол-
нении  могут устанавливаться: антенна и кабель антенны;
громкоговорители с проводами; провода для громкогово-
рителей .
В случае варианта радиоантенны штекер кабеля dIN41585
для подключения радиооборудования находится под ковром
пассажира около тоннеля пола .
В случае варианта установки комбинированной антенны
штекер кабеля dIN41585 находится под ковром пассажира в
зоне под вещевым ящиком .
В варианте аудиоподготовки с комбинированной антенной
при установке нештатных радиоприемников или ММС у
дилера Lada потребуется предоставление потребителем
переходника антенного кабеля для антенного штекера в
зависимости от типа разъема и его местоположения на кон-
кретном изделии .
При установке одобренных штатных радиоприемников или
ММС никаких переходников или удлинителей не требуется .
Разъемы проводов громкоговорителей для подключения к
радиоприемнику или ММС находятся в центральной части
панели приборов на месте установки радиоприемника или
ММС .

11

Р .Э . Lada Granta 8450107139

82

УСТАНОВКА НОМЕРНЫХ ЗНАКОВ

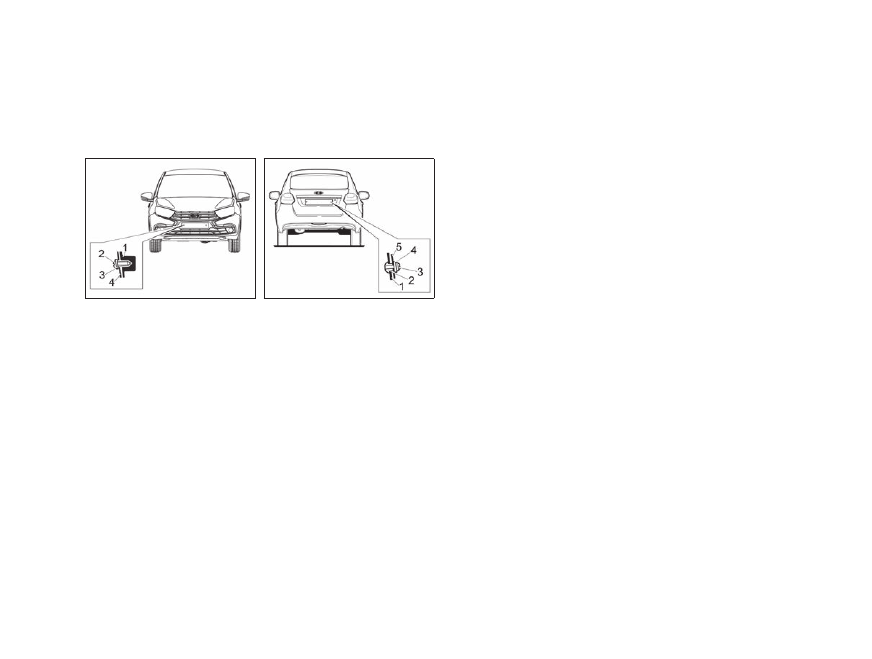

Рис. 41. Крепление номерных

знаков

Рис. 41а. Крепление заднего

номерного знака

на автомобиле с кузовом

«хэтчбек»

На автомобиле с кузовом «седан» передний и задний номер-
ные знаки 4 (рис . 41) крепятся двумя самонарезающими
винтами 2 с шайбами 3 . На автомобиле с кузовом «хэтчбек»
передний номерной знак крепится аналогично; перед уста-
новкой заднего номерного знака 5 (рис . 41а) вставьте в
отверстия задней стенки 1 пластмассовые втулки 2, устано-
вите номерной знак  5 и закрепите его самонарезающими
винтами 3 с шайбами 4 .

ОСНОВЫ БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ

АВТОМОБИЛЯ

Ваша безопасность и охрана среды обитания зависят от
технической исправности Вашего автомобиля и соблюдения
правил его эксплуатации . Нижеприведенные рекоменда-
ции в значительной степени повысят Вашу безопасность
на дорогах и позволят сохранить транспортное средство в
исправном состоянии .

Меры предосторожности

при эксплуатации автомобиля

Не превышайте нагрузки автомобиля, указанной в данном
руководстве . Перегрузка приводит к повреждению элемен-
тов подвески, преждевременному износу шин и к потере
устойчивости автомобиля .
Не допускайте быстрой езды по дорогам с нарушенным
покрытием, так как резкие удары могут деформировать дета-
ли силового агрегата, кузова и подвески .
В случае сильных ударов (например, при наезде на бордюр),
во избежание создания внезапной аварийной ситуации, обра-
титесь к дилеру Lada для проверки состояния автомобиля .
Регулярно проверяйте состояние защитных резиновых чех-
лов рейки рулевого механизма, шаровых опор, тяги пере-
ключения передач, шарниров привода передних колес, а
также защитных колпачков шарниров рулевых тяг . Если чехол
или колпачок поврежден, неправильно установлен или скру-
чен, то в шарнир или механизм будут проникать пыль, вода
и грязь, что вызовет их усиленный износ и разрушение .

ЭКСПЛУАТАЦИЯ АВТОМОБИЛЯ

83

Поэтому поврежденный чехол или колпачок немедленно
заменяйте новым, а неправильно установленный или скру-
ченный – поправьте .
С целью снижения уровня вибраций, передаваемых от
передней подвески на рулевой механизм, картер рулевого
механизма крепится к щитку кузова через резиновые опоры .
Конструктивно заложенная эластичность соединения допу-
скает подвижность картера относительно кузова .

ВНИМАНИЕ!
Для смазки узлов и агрегатов применяйте материалы,
рекомендуемые заводом-изготовителем в приложении 1
либо обратитесь за соответствующей информацией к
дилеру LADA. Применение других материалов может
привести к преждевременному износу или повреждению
этих узлов и агрегатов .

Чтобы избежать работы двигателя с излишне высокой часто-
той вращения при движении автомобиля своевременно
переключайте передачи . Тем самым Вы уменьшите износ
двигателя и снизите расход топлива .

ВНИМАНИЕ!
Двигатель автомобиля рассчитан на применение бензи-
на с октановым числом не ниже, чем указано в приложе-
нии 1. Эксплуатация автомобиля на бензинах с меньшим
октановым числом приведет к выходу его из строя!

Предупреждение
При появлении запаха бензина в салоне остановите авто-
мобиль согласно ПДД, заглушите двигатель. Обратитесь
к ближайшему дилеру LADA для устранения неисправ-
ности. Пуск двигателя до момента устранения причины

появления запаха бензина запрещен ввиду опасности
возникновения пожара.

Не забывайте регулярно проверять давление воздуха в
шинах, так как эксплуатация шин с давлением, отличающим-
ся от рекомендованного, приводит к их преждевременному
износу, увеличению расхода топлива, а также к ухудшению
устойчивости и управляемости автомобиля .

Предупреждение
Разница давления на одной оси всего на 0,02–0,03 МПа
ухудшает управляемость, а при экстренном торможении
может привести к заносу!

На автомобиле установлен трос привода сцепления с меха-
низмом компенсации износа накладок сцепления, благода-
ря которому исключена ручная регулировка привода за весь
срок службы накладок . Во избежание пробуксовки сцепле-
ния, после переключения передачи и включения сцепления
снимите ногу с педали .

ВНИМАНИЕ!
В процессе движения не держите ногу на педали сцепле-
ния и не держите руку на рычаге переключения передач,
это может привести к повреждению и преждевременно-
му износу деталей механизма переключения передач.
При работе педали в процессе выключения и включения
сцепления происходит замыкание и размыкание зубча-
тых элементов в механизме компенсации износа накла-
док, что может сопровождаться характерным звуком в
виде щелчка. Данный звук не должен вызывать опасения
о нарушении работоспособности привода сцепления, он
может возникать и исчезать по мере износа накладок,

11*
