36

Если во время осуществления дозвона (пока подсветка кла-
виши 3 «

SOS» мигает красным цветом), инициированного

нажатием клавиши 3  «

SOS», повторно нажать клавишу 3

«

SOS» и удерживать не менее 2 секунд, то экстренный

вызов будет отменен (подсветка клавиши 3  «

SOS» крас-

ным цветом будет выключена) .

Режим «Выключена»

В данном режиме СВЭОС находится, если не производится
экстренный вызов и если зажигание выключено .
В режиме «Выключена» отсутствует подсветка клавиши 3
«

SOS», а также не горит индикатор 4 состояния систе-

мы

 . В режиме «Выключена» СВЭОС не реагирует на

нажатие клавиши 3  «

SOS» . Выход СВЭОС из режима

«Выключена» производится при включении зажигания .

Режим тестирования

Режим тестирования предназначен для проверки работоспо-
собности компонентов СВЭОС . В режиме тестирования про-
веряется работоспособность индикатора состояния СВЭОС,
микрофона и громкоговорителя в блоке освещения салона,
резервной батареи и других внутренних компонентов СВЭОС .
При желании Вы можете самостоятельно проверить работо-
способность СВЭОС путем запуска режима тестирования .
Для запуска режима тестирования необходимо:
– убедиться, что двигатель заглушен;
– перевести ключ в замке зажигания (ЗЗ) в положение
«Зажигание включено» и подождать 1 минуту;
– трехкратное выключение-включение зажигания .
После 3-го включения зажигания (переключение ЗЗ № 6)
СВЭОС переходит в режим тестирования, если двигатель не
запускался во время выполнения процедуры входа .

При этом будет воспроизведена звуковая подсказка «За-
пущена процедура тестирования» .
В ходе проведения тестирования будет производиться про-
верка работоспособности микрофона и громкоговорителя .
После воспроизведения звуковой подсказки «Произнесите
контрольную фразу», Вам будет необходимо произнести
любую фразу длительностью не более 5 секунд . Сразу
после этого будет воспроизведена звуковая подсказка
«Воспроизведение контрольной фразы» и затем будет вос-
производиться произнесенная Вами фраза . Затем будет
воспроизведена звуковая подсказка «Введите результат
проверки» . Если тестирование микрофона и громкоговори-
теля прошло успешно, то необходимо произвести 2-кратное
переключение ЗЗ по описанному ниже алгоритму в течение
не более 3 секунд:

№

Исходное

положение ЗЗ

Выполняемое

действие

Конечное

положение ЗЗ

1

Зажигание

включено

Выключение

зажигания

Зажигание

выключено

2

Зажигание

выключено

Включение

зажигания

Зажигание

включено

Если же во время тестирования микрофона и громкогово-
рителя произошли какие-либо ошибки (не воспроизвелась
произнесенная фраза, воспроизвелась слишком тихо или
с искажениями и т .п .), то после воспроизведения звуковой
подсказки «Введите результат проверки» никаких переклю-
чений ЗЗ делать не нужно в течение 7 секунд .
Если в конце проведения процедуры тестирования были
обнаружены какие-либо ошибки, следует обратиться к диле-
ру Lada для устранения неисправности .

37

ВНИМАНИЕ!
При обнаружении неисправности в работе СВЭОС насто-
ятельно рекомендуем сразу обратиться к дилеру LADA
для выявления и устранения неисправности!
При эксплуатации автомобиля с наличием неисправности
в СВЭОС не гарантируется ее срабатывание в случае ДТП!

Резервная батарея

В составе блока управления СВЭОС находится резервная
батарея, необходимая для обеспечения работоспособно-
сти СВЭОС в случае повреждения аккумуляторной батареи
автомобиля при ДТП .
При включенном зажигании производится контроль уровня
заряда резервной батареи, а также ее подзаряд при необ-
ходимости .
Срок службы резервной батареи – 3 года.
Замена резервной батареи производится только у дилера
Lada .
При обнаружении неисправностей СВЭОС следует обра-
титься к дилеру Lada для устранения неисправности .

Индикатор 4 состояния системы

При включении зажигания индикатор 4 состояния системы

 загорается красным цветом на 5 секунд, затем гаснет .

Также индикатор загорается красным цветом при обнаруже-
нии каких-либо ошибок в функционировании СВЭОС .
После включения зажигания производится инициализация
внутренних модулей СВЭОС и производится их самодиагно-
стика . Этот процесс занимает не более 1 минуты . Пока про-
изводится инициализация и самодиагностика, индикатор 4
состояния системы   не горит, даже если ранее были обна-

ружены ошибки . Поэтому для определения наличия ошибок
после включения зажигания необходимо подождать 1 мину-
ту . В таблице ниже описаны режимы работы сигнализатора:

Характер

неисправности

Режим работы

СВЭОС

Цвет подсветки

клавиши 3 «

SOS»

(белый/красный)

Состояние

индикатора 4



Всё

исправно

Инициализация

(при включении

зажигания)

Белый

Горит

5 секунд

Режим ожидания Белый

Не горит

Дозвон

Красный, мигает

Голосовая связь Красный, горит

Неисправность

компонентов

СВЭОС

Режим ожидания Белый

Горит

Дозвон

Красный, мигает

Голосовая связь Красный, горит

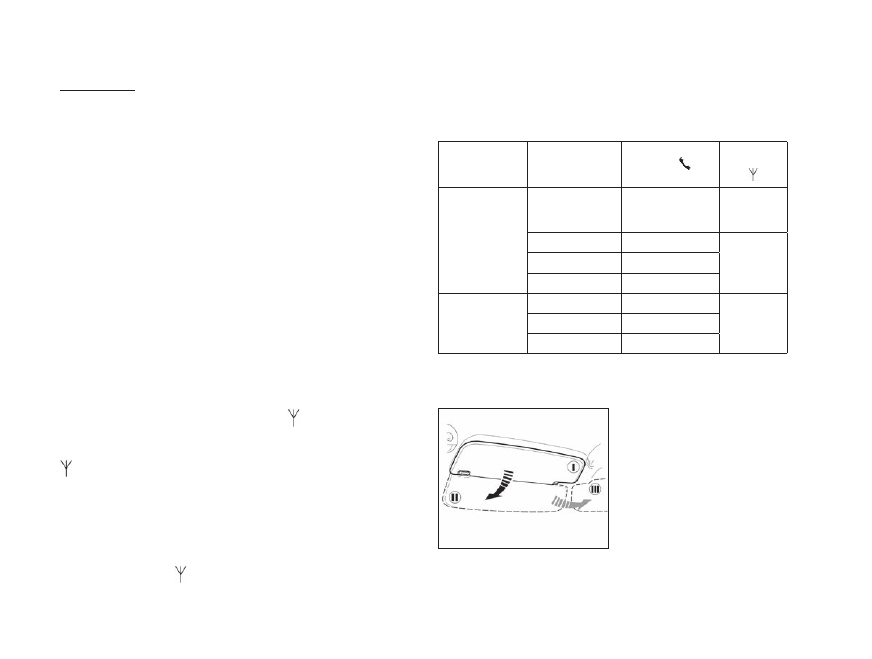

Противосолнечные козырьки

Рис. 19. Противосолнечный

козырек

Противосолнечные козырьки
в зависимости от направле-
ния лучей солнца можно уста-
новить из положения I (рис .
19) в положения II или III .  В
вариантном исполнении
противосолнечный козырек
пассажира имеет косметиче-
ское зеркало с внутренней
стороны .

38

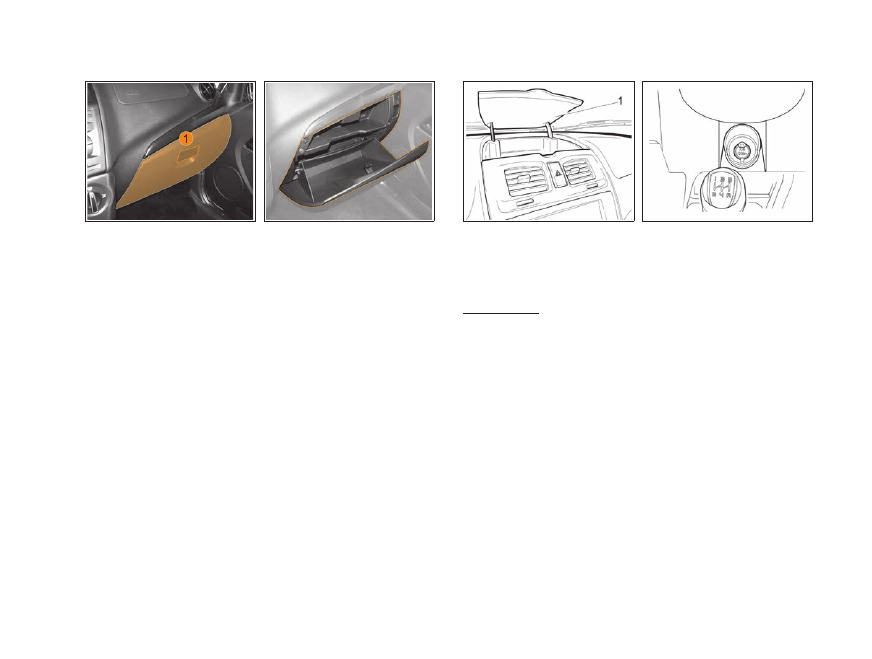

Рис. 20а. Клавиша

вещевого ящика

Рис. 20б. Крышка

вещевого ящика

Вещевой ящик

Чтобы открыть крышку вещевого ящика, необходимо потя-
нуть на себя клавишу 1 (рис . 20а) замка и затем открыть
крышку (рис . 20б) .
В центральной части панели приборов расположен цен-
тральный вещевой ящик . Чтобы открыть крышку централь-
ного вещевого ящика (рис . 20в), необходимо потянуть вверх
крышку 1, взявшись за специальный выступ .

Патрон для подключения

дополнительного электрооборудования

В вариантном исполнении на автомобили устанавливается
патрон для подключения дополнительного электрообору-
дования (рис . 21а), который используется для подключения
только 12-вольтовых электрических приборов мощностью не
более 120 Вт .

Рис. 20в. Центральный

вещевой ящик

Рис. 21а. Патрон для

подключения дополнительного

электрооборудования

(в вариантном исполнении)

ВНИМАНИЕ!
1. Не используйте более одного электрического прибо-
ра. Не используйте двойные (или более) адаптеры для
подключения автомобильных электрических аксессуа-
ров.
2. Патрон для подключения дополнительного электро-
оборудования предназначен для подключения только
12-вольтовых электрических приборов мощностью не
более 120 Вт (10 А).
3. Если вилка (разъем) электрического прибора слишком
свободно или слишком плотно размещается в патро-
не прикуривателя, это может привести к плохому кон-
такту или приведет к застреванию вилки (разъема).
Используйте электрические приборы только с соответ-
ствующими вилками (разъемами), которые указаны на
рис. 21б.
4. Перегрузка патрона и плохой контакт вилки в патроне
могут привести к срабатыванию встроенного в патрон

39

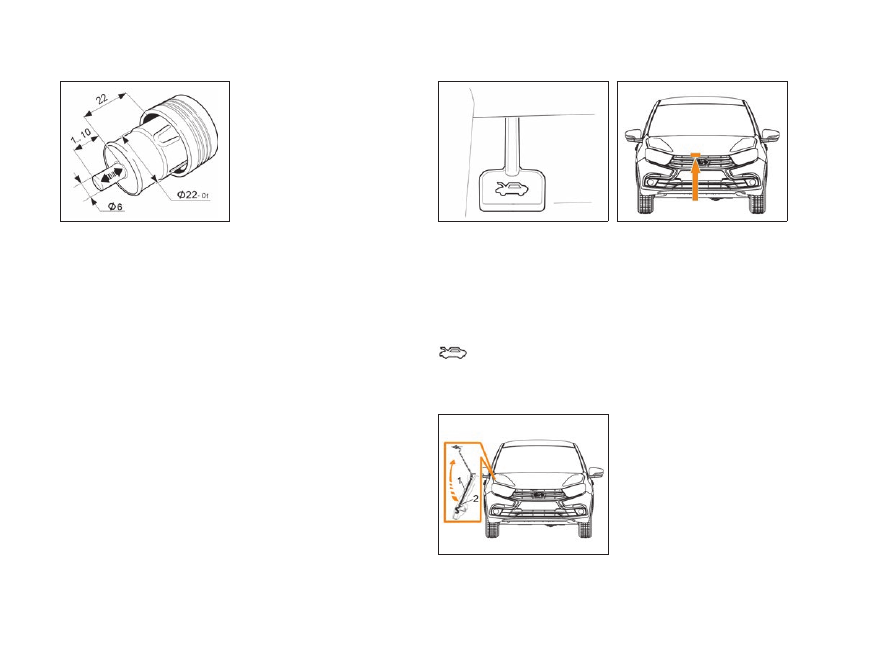

Рис. 21б. Размеры вилки

электрического прибора для

использования в патроне для

подключения дополнительных

потребителей

предохранителя, который
временно отключит элек-
трический аксессуар. В
случае повторного сраба-
тывания предохранителя
электрический аксессуар
отключить для проверки его
соответствия пункту 2 и
рис. 21б.
5. Использование  аксессу-
аров, не соответствующих
пункту 2 и рис. 21б, может
привести к короткому замы-
канию в цепи автомобиля.
6. Не оставляйте подклю-

ченные к патрону электроприборы, если водитель и
пассажиры покидают салон автомобиля или автомобиль
ставится на длительную стоянку (хранение).

Рис. 22. Рукоятка открывания

капота

Рис. 23. Лапка

предохранительного

крючка

КАПОТ

Рис. 24. Открывание капота

Для доступа в моторный отсек потяните на себя рукоятку

 (рис . 22), расположенную с левой стороны панели при-

боров под модулем управления светотехникой приподнимите
капот и через образовавшуюся щель отожмите вверх лапку
предохранительного крючка (рис . 23) . Поднимите капот и

установите упор 1 (рис . 24) в
специальное гнездо капота,
как показано на рисунке . Для
удобства фиксации при этом
не рекомендуется чрезмерно
отводить капот (более



10 сантиметров) от верхнего
конца выставленного упора 1 .
Свободное закрывание капо-
та производите с высоты не
более 25 сантиметров между

40

краем капота и верхней поперечины рамки радиатора . При
закрывании капота проверьте надежность срабатывания
замка: в момент запирания должен быть слышен характер-
ный щелчок .

ВНИМАНИЕ!
При остановке двигателя из подкапотного пространства
могут быть слышны щелчки и потрескивание деталей
системы выпуска отработавших газов, что не является
неисправностью.

Предупреждение
Капот является источником повышенной травмоопасно-
сти. Поэтому при закрывании будьте предельно внима-
тельны, особенно если рядом находятся дети.

ВНИМАНИЕ!
Перед закрыванием капота убедитесь, что упор 1 уста-
новлен в парковое положение и зафиксирован в держа-
теле 2.
Во избежание повреждений не включайте очиститель
ветрового стекла при открытом капоте.
Перед закрытием капота, во избежание деформации
металла и образования скола краски, убедитесь в надеж-
ной фиксации держателя.

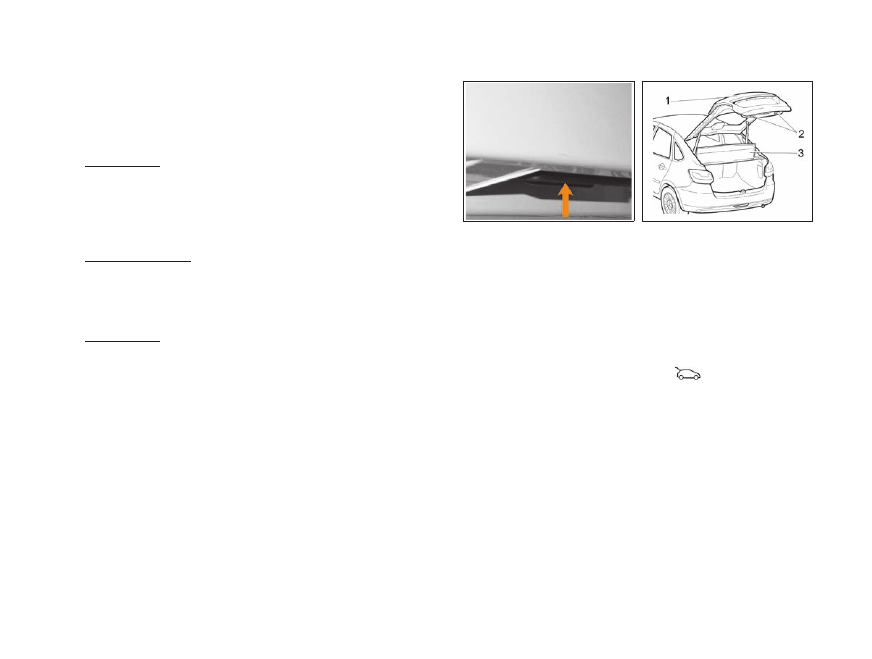

Рис. 25а. Кнопка открывания

багажника

Рис. 25б. Открывание

двери задка

КРЫШКА БАГАЖНИКА/ДВЕРЬ ЗАДКА

Открывание крышки багажника/двери задка производится
нажатием на выключатель открывания замка багажника,
установленного на накладке (рис . 25а) .
В вариантном исполнении крышка багажника/дверь задка
разблокируется при помощи кнопки

 в пульте дистанци-

онного управления .
В комплектациях «стандарт» крышка багажника разблокиру-
ется из салона выключателем, расположенным с левой сто-
роны панели приборов (рис . 26а) под модулем управления
светотехникой . Для корректной работы системы «кнопка-
замок» в комплектации «Стандарт» длительность нажатия
кнопки открывания крышки багажника из салона должна
быть не менее 1–2 секунды .
При открытой крышке багажника/двери задка багажное
отделение освещается плафоном .
В вариантном исполнении включение плафона освеще-
ния багажного отделения происходит при открытии крышки
багажника/двери задка независимо от наружного освеще-

41

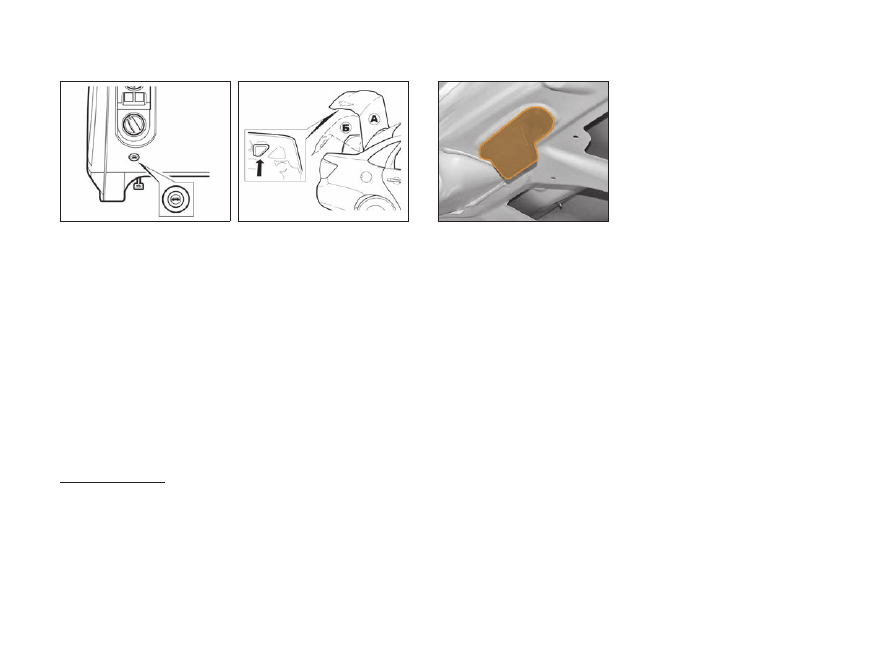

Рис. 26а. Выключатель привода

замка багажника

(в вариантном исполнении)

Рис. 26б. Внутренняя ручка

крышки багажника

(в вариантном исполнении)

ния . При длительном (более 10 минут) нахождении крышки
багажника/двери задка в открытом состоянии плафон авто-
матически выключается .
В вариантном исполнении для закрывания крышки багаж-
ника предусмотрена внутренняя ручка (рис . 26б и 26в),
показанная стрелкой . Чтобы закрыть крышку багажника из
положения  А, возьмитесь за внутреннюю ручку и потяните
крышку багажника вниз до положения Б . Затем отпустите
внутреннюю ручку и продолжите закрытие крышки багажника
путем нажатия на ее наружнюю (горизонтальную) часть .
При закрывании двери задка 1 (см . рис . 25б) используйте
специальные внутренние ручки 2 .

Предупреждение
Крышка багажника/дверь задка является источником
повышенной травмоопасности. Поэтому при закрывании
будьте предельно внимательны, особенно если рядом
находятся дети.
Во избежание получения травм при закрывании крышки
багажника в положении Б следует отпустить внутрен-

Рис. 26в. Внутренняя ручка

крышки багажника

(в вариантном исполнении)

нюю ручку и убрать руку с
траектории движения крыш-
ки багажника.

В вариантном исполнении
кнопка багажника не активна,
если заблокирована дверь
водителя или если автомо-
биль находился в движении
(со скоростью более 10 км/ч) .
А также кнопка остается неак-
тивной после подключения
аккумуляторной батареи .

Для разблокировки кнопки багажника необходимо разблоки-
ровать и открыть дверь водителя или только открыть дверь .

6

Р .Э . Lada Granta 8450107139

42

ПРОБКА ТОПЛИВНОГО БАКА

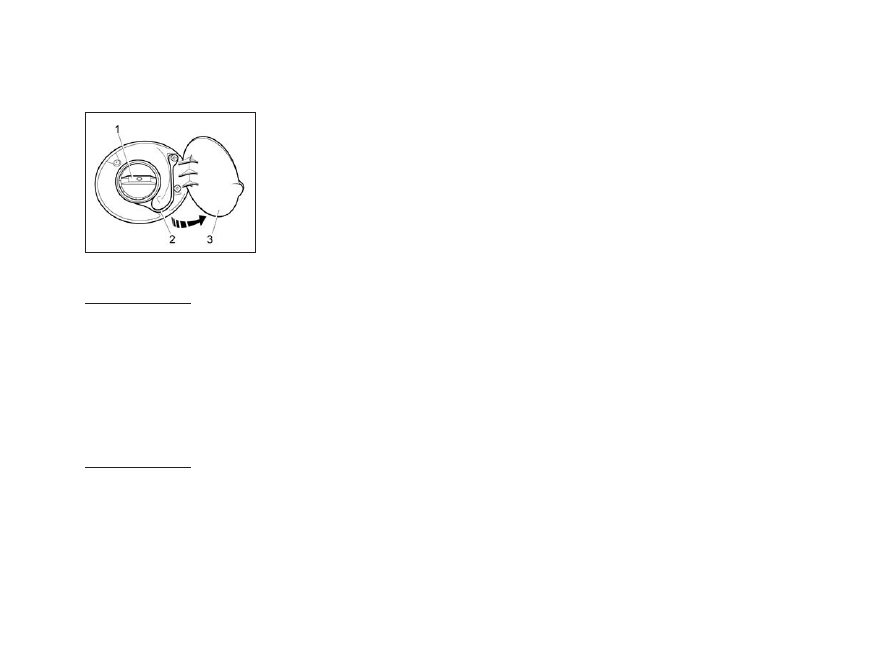

Рис. 27. Пробка топливного

бака

Для доступа к пробке 1 (рис .
27) топливного бака откройте
крышку  3, которая находится
с правой стороны автомоби-
ля . Пробка открывается пово-
ротом против часовой стрел-
ки . Заворачивать пробку сле-
дует по часовой стрелке до
появления характерных
щелчков .

Предупреждение
При открывании пробки топливного бака возможен
выброс капель топлива, открывайте медленно!

Гибкий поводок 2 исключает возможность потерять пробку при
заправке автомобиля и не позволяет закрыть крышку, если
пробка не завернута в горловину топливного бака . Во избежа-
ние попадания грязи в топливный бак, после отворачивания
располагайте пробку так, чтобы ее внутренняя часть не каса-
лась грязной поверхности кузова автомобиля .

Предупреждение
Бензин, а также его пары ядовиты и огнеопасны!
Соблюдайте меры предосторожности и правила пожар-
ной безопасности! Избегайте попадания бензина на
кожу и одежду, а паров бензина – в дыхательные пути.
При заправке автомобиля избегайте попадания бен-
зина на лакокрасочное покрытие и резинотехнические
изделия.

Не допускается дозаправка топливного бака автомо-
биля после автоматического выключения заправочно-
го крана или после появления бензина в заливочной
горловине топливного бака при заправке краном, не
оборудованном системой автоматического отключения.
Несоблюдение этой рекомендации может привести к
выливанию излишков бензина из топливного бака при
стоянке автомобиля.

43

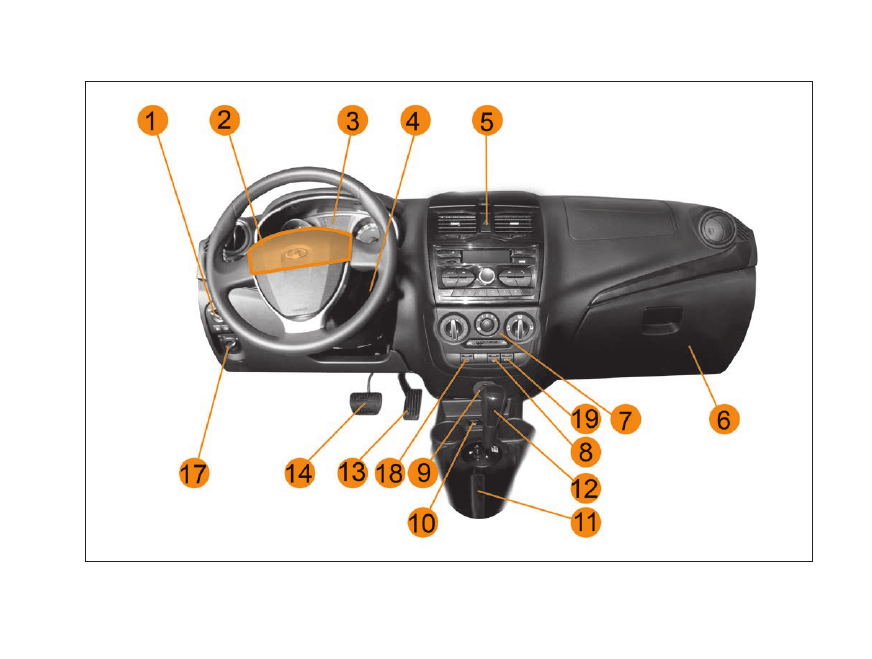

Рис. 28а. Панель приборов в комплектации «Стандарт»

6*

44

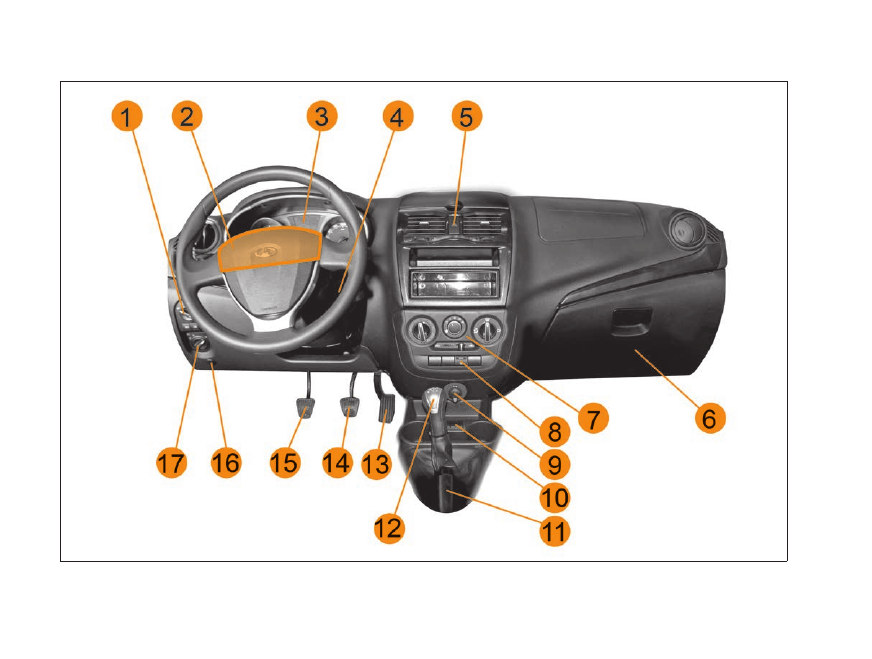

Рис. 28б. Панель приборов в комплектации «Норма»

45

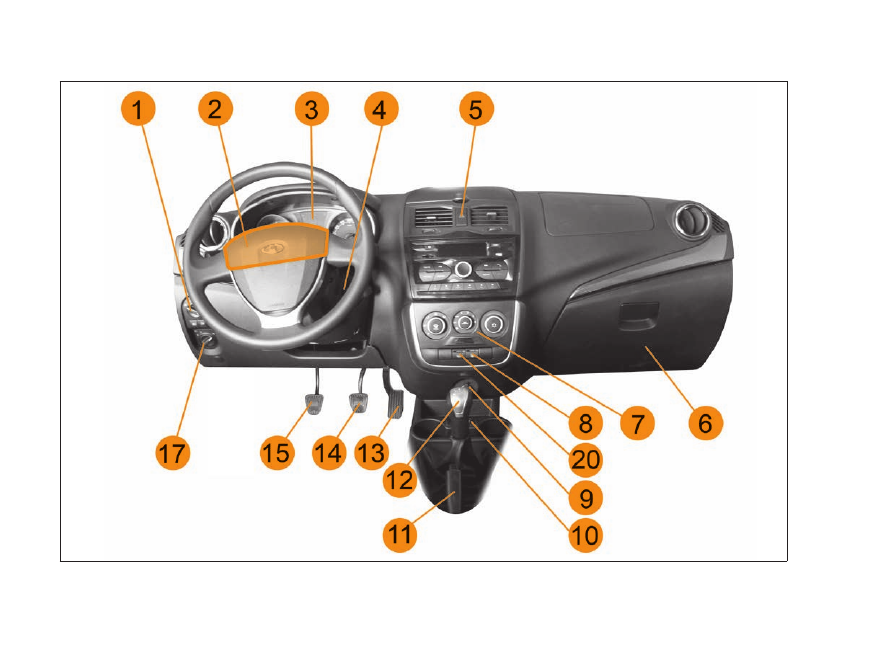

Рис. 28в. Панель приборов в комплектации «Люкс»

46

II. ОРГАНЫ УПРАВЛЕНИЯ И ПРИБОРЫ

ПАНЕЛЬ ПРИБОРОВ

Панель приборов показана на рисунках 28а, 28б и 28в .
1 – модуль управления светотехникой (см . раздел «Модуль
управления светотехникой и корректор света фар») .
2 – система звукового сигнала типа «Кастаньет».

ВНИМАНИЕ!
1. Активация звукового сигнала осуществляется путем
нажатия на крышку модуля в верхней части, в зоне, выде-
ленной цветом (рис. 28а, 28б, 28в).
2. Запрещается активировать звуковой сигнал ударом по
крышке модуля!
3. Во избежание разрыва крышки модуля надувной
подушки безопасности водителя (НПБВ) не пытаться
активировать звуковой сигнал ниже рекомендованной
зоны, выделенной цветом (рис. 28а, 28б, 28в).
Принятые меры по корректному обращению со звуковым
сигналом продлят срок службы модуля НПБВ и надолго
сохранят его товарный вид.
В случае непринятия Вами рекомендаций по корректной
активации звукового сигнала изготовитель не несет ответ-
ственности за дальнейшее состояние и эксплуатацион-
ные характеристики модуля НПБВ Вашего автомобиля.

3 – комбинация приборов (см . раздел «Комбинация при-
боров») .
4 – выключатель зажигания (см . раздел «Выключатель
зажигания») .
5 – выключатель аварийной сигнализации. Для включе-
ния аварийной световой сигнализации нажмите на клавишу

выключателя, для выключения повторно нажмите на клавишу
выключателя .
При включении аварийной световой сигнализации работают
все указатели поворотов . Аварийная световая сигнализация
оповещает, что на данный момент транспортное средство
представляет опасность для других участников движения .
Аварийная световая сигнализация работает при любых
положениях ключа в выключателе зажигания .
6 – крышка вещевого ящика.
7 – блок управления системой вентиляции и отопления
салона.
8 – выключатель обогрева заднего стекла. Обогреватель
заднего стекла работает только при установке ключа в
выключателе зажигания в положение I . Для включения обо-
грева нажмите на клавишу выключателя, для выключения
обогрева повторно нажмите на клавишу выключателя .
В случае поворота ключа в выключателе зажигания в поло-
жение 0 при включенном обогревателе – функция обогрева
отключается . При повторном запуске двигателя – функция
обогрева восстанавливается без дополнительного нажатия
на клавишу выключателя .
Контрольный световой индикатор, расположенный на клави-
ше выключателя, будет светиться желтым светом в течение
всего времени работы обогревателя .
В вариантном исполнении при включении обогрева задне-
го стекла также включается и обогрев наружных зеркал .
В вариантном исполнении обогреватель заднего стекла и
обогреватели электрозеркал включаются только при запу-
щенном двигателе .

ВНИМАНИЕ!
1. Во избежание разрядки аккумуляторной батареи не
допускайте включения обогревателя заднего стекла на

47

более длительный промежуток времени, чем это необ-
ходимо.
2. При очистке внутренней поверхности заднего стек-
ла запрещается пользоваться острыми предметами, а
также чистящими средствами, содержащими абразив-
ные материалы, т.к. они могут повредить проводники,
нанесенные на стекло.

9 – патрон для подключения дополнительного электро-
оборудования (см . раздел «Патрон для подключения допол-
нительного электрооборудования») .
10 – выключатели обогрева передних сидений (в вари-
антном исполнении) (см . раздел «Сиденья») .
11 – рычаг стояночного тормоза. Перемещением рыча-
га вверх приводятся в действие колодки тормозов задних
колес . Для возвращения рычага в исходное положение слег-
ка потяните его вверх и, нажав на кнопку в торце рукоятки,
опустите рычаг .

ВНИМАНИЕ!
Во избежание прилипания и примерзания тормозных
колодок к барабанам (особенно в весенне-осенний пери-
од времени года) не ставьте автомобиль на длительную
стоянку с включенным стояночным тормозом.

Предупреждение
Если в исключительном случае Вам придется восполь-
зоваться стояночным тормозом во время движения,
то не затягивайте его слишком сильно и постоянно
держите нажатой кнопку на рычаге. В противном слу-
чае может произойти блокировка задних колес и занос
автомобиля.

12 – рычаг переключения передач. Помимо механической
коробки передач на автомобиль в вариантном исполне-
нии устанавливается автоматизированная коробка передач .
Подробную информацию об управлении рычагом переклю-
чения коробки передач смотрите в разделе «Рычаг пере-
ключения передач» .
13 – педаль акселератора.
14 – педаль тормоза.
15 – педаль сцепления (в вариантном исполнении).
16 – выключатель привода замка багажника (в вариант-
ном исполнении). Для отпирания замка нажмите на кнопку
выключателя . После отпускания руки кнопка возвращается в
исходное положение .
17 – корректор ближнего света фар.
18 – выключатель кондиционера (в вариантном испол-
нении) (см . раздел «Система вентиляции и отопления сало-
на») .
19 – выключатель режима «SPORT» (в вариантном испол-
нении для автоматизированной трансмиссии).
Включение данного режима позволяет улучшить динамиче-
ские свойства автомобиля .
При включении режима «SPORT» загорается световой инди-
катор выключателя, который свидетельствует об активации
режима .
Режим «SPORT» может быть включен как перед началом
движения, так и в движении, независимо от выбранно-
го режима управления коробкой передач – автомат/ручное
управление . Необходимо учесть – постоянное движение с
включенным режимом «SPORT» приводит к повышенному
расходу топлива .
20 – выключатель электрообогрева ветрового стекла



(в вариантном исполнении) (см . раздел «Система вентиля-
ции и отопления салона») .

48

КОМБИНАЦИЯ ПРИБОРОВ

Комбинация приборов показана на рисунке 29а .
1 – сигнализатор «нажать педаль тормоза». Загорается
красным светом в мигающем режиме при включении зажи-
гания и указывает на необходимость нажать педаль тормоза
для запуска двигателя .
2 – тахометр. Показывает частоту вращения коленчатого
вала двигателя (×1000 мин

-1

) . Нахождение стрелки тахометра

в зоне шкалы красного цвета предупреждает о повышенной
частоте вращения двигателя . Во избежание повреждения
двигателя его максимальная частота вращения ограничена
программно-электронной системой управления двигателя .
3 – сигнализатор «Проверь двигатель». Загорается жел-
тым светом при включении зажигания и после запуска дви-
гателя гаснет .
4 – сигнализатор аварийного давления масла. Загорается
красным светом при включении зажигания и после запуска
двигателя гаснет . При работающем двигателе горящий
сигнализатор и прерывистый звуковой сигнал зуммера ука-
зывают на недостаточное давление в системе смазки дви-
гателя .

ВНИМАНИЕ!
В случае загорания лампы сигнализатора аварийного
давления масла при работающем двигателе останови-
тесь как можно скорее с соблюдением ПДД, заглушите
двигатель и обратитесь к дилеру LADA для устранения
неисправности, т.к. недостаточное давление в системе
смазки может привести к выходу двигателя из строя.

5 – сигнализатор указателей левого поворота. Загорается
в прерывистом режиме зеленым светом при включении ука-

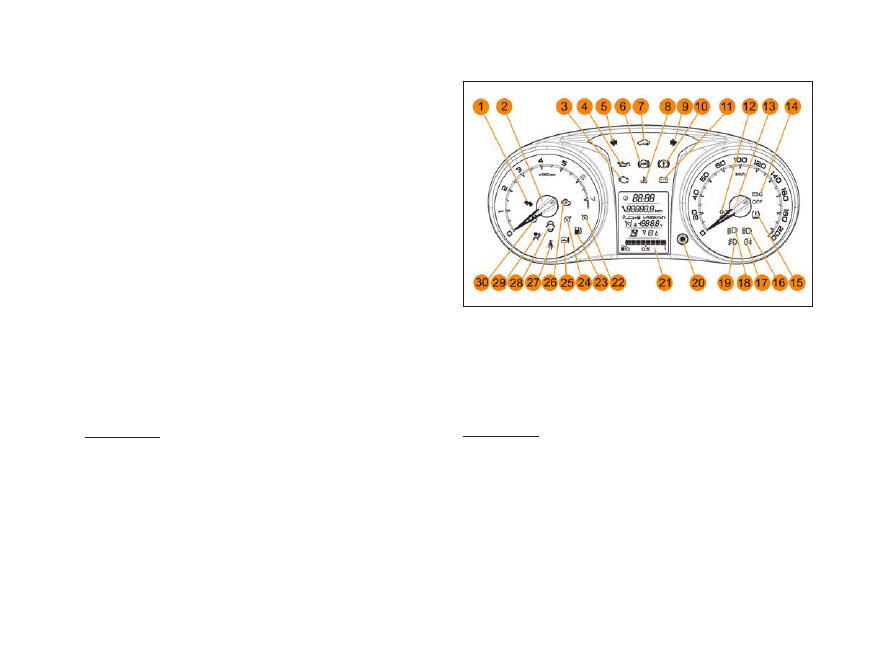

Рис. 29a. Комбинация приборов

зателей левого поворота, а также при включении аварийной
сигнализации .
6 – сигнализатор антиблокировочной системы тормозов.
Загорается желтым светом при включении зажигания на
2 секунды .

ВНИМАНИЕ!
Во всех других случаях загорание сигнализатора указы-
вает на неисправность системы ABS, устранение которой
необходимо проводить только у дилера LADA.

7 – сигнализатор иммобилизатора. Загорается желтым
светом и отображает состояние иммобилизатора, а также
(в вариантном исполнении) и режим охраны автомобиля .
8 – сигнализатор превышения температуры охлаждаю-
щей жидкости. При включении зажигания загорается крас-

49

ным светом на 2 секунды в подтверждение исправности
сигнализатора .
Отсутствие загорания сигнализатора или его последующее
включение в прерывистом режиме указывает на необходи-
мость проверки электрической цепи . Эксплуатация авто-
мобиля с неисправным сигнализатором недопустима . При
превышении рабочей температуры охлаждающей жидкости
(больше 115 °С) сигнализатор загорается красным светом
постоянно, кроме того, включается кратковременно звуко-
вой сигнал зуммера . Не допускайте работу двигателя в
режиме перегрева.

ВНИМАНИЕ!
Запрещается эксплуатация автомобиля с перегретым
двигателем. Автомобиль должен быть доставлен к диле-
ру LADA для определения и устранения причины пере-
грева двигателя.

9 – сигнализатор указателей правого поворота. Загора-
ется в прерывистом режиме зеленым светом при включении
указателей правого поворота, а также при включении ава-
рийной сигнализации .
10 – сигнализатор «Отказ тормоза». Загорается красным
светом при включении зажигания на 2 секунды . Мигающий
режим сигнализатора указывает на включенный стояноч-
ный тормоз . Горящий постоянно сигнализатор указывает
на низкий уровень тормозной жидкости в бачке гидро-
привода тормозов или отказ функции электронного рас-
пределения тормозных усилий системы aBS (в этом слу-
чае включается совместно с сигнализатором aBS) . При
работающем двигателе включение сигнализатора дубли-
руется кратковременным прерывистым звуковым сигналом
зуммера .

Предупреждение
Запрещается эксплуатация автомобиля при постоян-
но горящем сигнализаторе. В этом случае необходимо
обратиться к дилеру LADA.

11 – сигнализатор разряда аккумуляторной батареи. За-
горается красным светом при включении зажигания и после
запуска двигателя гаснет . При работающем двигателе горя-
щий сигнализатор и прерывистый звуковой сигнал зуммера
означают нарушение нормальной работы системы электро-
питания автомобиля и указывают на неисправность системы
зарядки аккумулятора, слабое натяжение или обрыв ремня
привода генератора или неисправность самого генератора .

ВНИМАНИЕ!
В этом случае необходимо обратиться к дилеру LADA.

12 – O/D OFF (в вариантном исполнении, только в комплек-
тации с автоматической коробкой переключения пере-
дач).  Сигнализатор загорается желтым светом при включе-
нии режима запрета перехода автоматической трансмиссии
на высшую передачу (см . раздел «Особенности управления
автомобилем с автоматической коробкой передач») .
13 – спидометр. Показывает скорость движения автомоби-
ля (км/ч) .
14 – ESC (в вариантном исполнении). Сигнализатор систе-
мы электронного контроля устойчивости (ЭКУ) . Загорается
желтым светом при включении зажигания на время при-
мерно 2 секунды . При движении автомобиля включается
в прерывистом режиме в случае срабатывания функции
электронного контроля устойчивости или противобуксовоч-
ной функции . Сигнализатор ESC OFF загорается желтым
светом при отключении функции электронного контроля

7

Р .Э . Lada Granta 8450107139

50

устойчивости и противобуксовочной функции и гаснет после
включения функций .

ВНИМАНИЕ!
Во всех других случаях загорание сигнализатора сви-
детельствует о возникновении неисправности системы
ЭКУ, устранение которой необходимо проводить только
у дилера LADA.

15 –

сигнализатор аварийного снижения давления



в шинах (в вариантном исполнении).  Загорается желтым
светом при снижении давления в шинах .
16 – сигнализатор дальнего света фар (синий) .
17 – сигнализатор задних противотуманных фонарей
(желтый) .
18 – сигнализатор ближнего света фар (зеленый) .
19 –

сигнализатор передних противотуманных фар



(в вариантном исполнении).
20 – кнопка управления.
21 – жидкокристаллический дисплей.
22 – сигнализатор  «Круиз-контроль»  (в вариантном ис-
полнении).  Зажигается при включении функции «Круиз-
контроль»: желтым светом – при неактивной функции, зеле-
ным светом – при активной функции, мигает желтым све-
том – при невозможности выполнения функции .
23 – сигнализатор резерва топлива. Загорается желтым
светом при низком уровне топлива в баке и указывает на
необходимость дозаправки во избежание перебоев в работе
двигателя . Включение светового сигнализатора сопрово-
ждается коротким прерывистым звуковым сигналом зум-
мера . Одновременное мигание сигнализатора и «пустых»
контуров сегментов указателя топлива указывает на неис-
правность цепи датчика уровня топлива .

ВНИМАНИЕ!
Никогда не допускайте полной выработки топлива. Это
может привести к аварийной ситуации на дороге по
причине неожиданной для других участников движения
остановки Вашего автомобиля.

24 – сигнализатор «Ограничитель скорости» (в вариант-
ном исполнении).  Зажигается при включении функции
«Ограничитель скорости»: желтым светом – при неактивной
функции, зеленым светом – при активной функции, мигает
желтым светом – при невозможности выполнения функции .
25 – сигнализатор электроусилителя руля (в вариантном
исполнении).  Загорается желтым светом при включении
зажигания и после запуска двигателя гаснет .

ВНИМАНИЕ!
Во всех других случаях загорание сигнализатора свиде-
тельствует о возникновении неисправности, устранение
которой необходимо проводить только у дилера LADA.

26 – сигнализатор подогревателя двигателя (не приме-
няется) .
27 – сигнализатор непристегнутых ремней безопасно-
сти. Загорается красным светом при включении зажигания,
если не пристегнуты ремни безопасности . При движении
автомобиля со скоростью более 10 км/ч включение све-
тового сигнализатора немедленно дублируется звуковым
сигналом зуммера .

Предупреждение
При движении на автомобиле обязательно пристёгивай-
тесь ремнём безопасности и не перевозите не пристёг-
нутых ремнём безопасности пассажиров!

51

28 – сигнализатор открытых дверей. Загорается красным
светом при открытой двери водителя (или, опционально,
какой-либо из пассажирских дверей) .
29 – сигнализатор системы надувных подушек безопас-
ности. Загорается желтым светом при включении зажигания
примерно на 3 секунды .

ВНИМАНИЕ!
Во всех других случаях загорание сигнализатора свиде-
тельствует о возникновении неисправности в системе
надувных подушек безопасности, устранение которой
необходимо проводить только у дилера LADA.

30 – сигнализатор неисправности трансмиссии (в вари-
антном исполнении, только для автомобилей, укомплек-
тованных автоматической или роботизированной коробкой
переключения передач) (см . разделы «Особенности управ-
ления автомобилем с автоматической коробкой передач») .

Комбинация приборов имеет режим самотестирова-
ния. Для включения режима самотестирования необходимо
включить зажигание (не запуская двигатель) при нажатой
кнопке управления 20 (рис . 29а) . При этом в течение при-
мерно 20 секунд стрелки показывающих приборов (тахоме-
тра и спидометра) начнут перемещаться из нулевого значе-
ния в максимальное и обратно, на жидкокристаллическом
дисплее высветятся все сегменты, и включатся все световые
сигнализаторы комбинации приборов .

Примечание.  Cветовые сигнализаторы систем, устанавливаемых в
вариантном исполнении, будут включаться только при наличии этих
систем в комплектации автомобиля .

ЖИДКОКРИСТАЛЛИЧЕСКИЙ ДИСПЛЕЙ

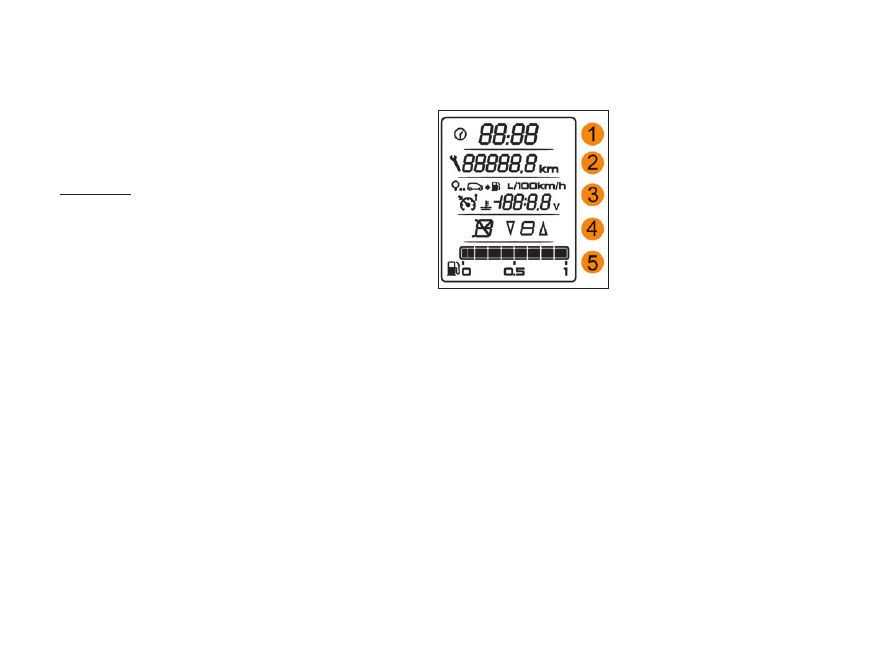

Рис. 29б.

Жидкокристаллический

дисплей

Жидкокристаллический дис-
плей разделен на пять функ-
циональных полей индика-
ции:
1 – поле индикации време-
ни.  Для установки времени
см . подраздел «Установка
времени»;
2 – поле индикации общего
и суточного счетчиков про-
бега.  Переключение счетчи-
ков производится коротким
нажатием кнопки управле-
ния  20 (рис . 29а), обнуление
счетчика суточного пробега

осуществляется длительным нажатием кнопки управления
20 при индикации суточного пробега;
3 – поле индикации функций бортового компьютера (см .
подраздел «Бортовой компьютер») . При активной функции
«Круиз-контроль» или «Ограничитель скорости» (в вариант-
ном исполнении) поле используется для индикации уста-
новки скорости выбранной функции, при этом индикация
функций бортового компьютера недоступна;
4 – поле индикации режима и номера передачи автомати-
ческой или роботизированной коробки переключения пере-
дач, а также индикации подсказки переключения передач
для механической коробки переключения передач;
5 – поле индикации уровня топлива.

7*
